Esp, что это такое в машине, как работает, и нужна ли эта система в автомобиле?

Установка

Такая конструкция устанавливается далеко не на все новые автомобили. Изготовитель ставит подобные устройства на автомобили не ниже, чем средней комплектации. На сегодняшний день самый дешевый новый автомобиль с подобной системой стоит более 400 тысяч рублей. Но что делать, если денег на такой автомобиль нет, а такая опция очень бы пригодилась. На такой вопрос в глобальной сети Интернет нашелся ответ.

Такую работу обычно выполняют не более чем за три дня. На самом деле ничего сложного в установке нет. Происходит это по причине того, что все детали универсальные и подходят абсолютно для любого автомобиля. Но если денег нет даже на самостоятельную установку, то лучше не гонять по мокрому асфальту или льду.

Проблемы бывают с этой системой, также, как и с другими электронными опциями, которые добавляют динамичности хода. Бывают случаи, что опция уходит в аварийный режим и работает не на полную мощность. Такое может произойти из-за того, что неправильно было что-то установлено или заводом изготовителем, или в гараже, в котором самостоятельно производилась установка. Если такая проблема случилась на новом автомобиле, на котором этот механизм установлен с завода, сервисное обслуживание должно забрать машину на ремонт. Если же это произошло после того, как установили самостоятельно, то тут гарантии уже никто не даст, и нужно гнать автомобиль на диагностику.

Как завести электронный кошелек: выбор ЭДС

Регистрация электронного кошелька осуществляется в несколько этапов. Первый — выбор оператора электронных денежных средств. Список действующих операторов ЭДС представлен на сайте Банка России.

Оператор ЭДС до заключения договора с клиентом обязан предоставить полную информацию о тарифах, условиях использования и перевода денежных средств.

Условия договора публикуются на сайте банковской организации, экранах платежных терминалов и банкоматов. Стоит учесть, что банк может расценивать определенные действия как согласие на заключение договора. К примеру, первая операция, выполненная с предоплаченной карты.

При нарушении правил использования электронного кошелька банк может приостановить либо полностью прекратить его использование.

Принцип работы

Система ESP – это активная система безопасности транспортного средства, которая автоматически включается при появлении заноса или потери управления автомобилем. В компьютер системы поступают данные с нескольких датчиков (поперечного ускорения, вращения колёс, положение руля, положения педали газа и тормоза, состояния тормозной системы и угловой скорости движения).

Мнение эксперта

Стрелецкий Игорь Павлович

Диагност , стаж работы 15 лет

Задать вопрос

ESP работает настолько быстро, что она за 20 миллисекунд она сможет определить, какое колесо надо тормознуть, на сколько снизить обороты мотора чтобы выровнять автомобиль в опасной ситуации.

Работа ЕСП основана на активизации торможения и снижения крутящего момента мотора с целью не допустить заноса автомобиля.

Ещё одна хорошая статья: Как правильно хранить резину на дисках и без дисков: в каком положении (стоя или лежа), в гараже, в домашних условиях

Какие команды могут поступать при той или иной ситуации на дороге:

• Притормаживание одного или всех колёс. Это поможет предотвратить занос, либо поможет увеличить поворотный радиус при высокой скорости. Также ESP в определённой ситуации может снизить тормозное усилие, даже если испуганная блондинка будет со всей силы давить все педали подряд.
• Подключение к блоку управления двигателя с целью отключения его цилиндров, чтобы снизить его обороты (крутящий момент), вплоть до полного отключения педали газа.
• Регулирование поворота передних колёс.
• В автомобилях с адаптивной подвеской влияет на работы амортизаторов, а они на демпфирования пружин (степень амортизации).
• Регулировка автоматической коробки передач с целью изменения передачи.
• Если проблема при управлении появилась в результате работающего круиз-контроля, то он будет действовать вместе с ESP и другими системами, выравнивая движение автомобиля.

Мнение эксперта

Мелехов Алексей Викторович

Автоэлектрик , стаж работы 9 лет

Задать вопрос

По статистике, применение этой умной системы позволило снизить аварии на 30%. Ведь электроника думает гораздо быстрее, чем человек, который может сильно уставшим или неопытным. Система управления опрашивает все датчики вплоть до 30 раз в секунду!

Несмотря на то, что это очень продвинутая система безопасности, но она не может видеть реальную ширину дорожного полотна, а также точно рассчитать траекторию движения машины, которая будет наиболее безопасна. Отсюда следует, что водителю надо самому направлять автомобиль в нужном направлении, а ESP обеспечит стабильность и управляемость.

Противозаносная система может работать при любой скорости движения и режиме работы автомобиля (накатом, торможении, ускорении).

На повороте ESP следит за траекторией движения, которая должна быть при положении рулевого колеса. Если появятся отклонения, то система стабилизации будет снижать обороты мотора, притормаживать, чтобы быстрее возвратить транспортное средство к прежней траектории. Особенно полезна ESP на обледенелой или мокрой дороге.

Видео: ESP. Что может и как работает

Например, на очень высокой скорости при повороте начался занос автомобиля. Если водитель станет тормозить, то машину может развернуть. Если он не будет нажимать на тормоз, то есть шанс слететь с дороги в кювет. Активная антизаносная система моментально определит, какие колёса надо притормозить или на сколько надо уменьшить подачу топлива, чтобы выровнять траекторию движения. Согласитесь, это мегаполезная штука в критичных ситуациях. Вы просто крутите руль, а система стабилизации сама думает, как лучше вписаться даже в крутой поворот.

Что ещё есть полезного в системе ESP?

1. Функция блокировки дифференциала, что позволяет передавать крутящий момент именно на то колесо, чтобы выровнять автомобиль. Дифференциал должен иметь электронную начинку. Это такое устройство, которое передаёт разные крутящие моменты на каждый потребитель.
2. Помощь водителю держать рулевое колесо в нужном положении. Особенно это полезно в колее.
3. Подруливание задними колёсами. Главное, чтобы эта функция уже была установлена на автомобиль.

Рассмотрим работу ESP на реальных примерах.

EBD (Electronic Brake Force Distribution) — система распределения тормозных усилий.

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Force Distribution) — системой распределения тормозных усилий. Система распределения тормозных усилий представляет собой программное расширение антиблокировочной системы тормозов. Другими словами, система использует конструктивные элементы системы ABS в новом качестве.
Система EBD позволяет эффективно тормозить в разных дорожных условиях, учитывая участки дороги с разнородным покрытием, загруженность автомобиля и техническое состояние покрышек. EBD распределяет тормозные усилия на каждое колесо в отдельности, чтобы обеспечить оптимальное сцепление с дорогой.
Принципиально отличие EBD и других систем от базовой ABS, в том что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении.
Принцип работы системы распределения тормозных усилий
Работа системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы:

• удержание давления;
• сброс давления;
• увеличение давления.

По данным датчиков угловой скорости колес блок управления ABS сравнивает тормозные усилия передних и задних колёс. Когда разница между ними превышает заданную величину, включается алгоритм системы распределения тормозных усилий.
На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес.
Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается.
При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.
Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS.

Еще работа EBD поможет распределить тормозную силу в случае резкого торможения в повороте противостояв заносу и сносу автомобиля, потери траектории пути. При поворотах сильнее нагружаются внешние колеса относительно поворота, а нагрузка на внутренние колеса уменьшена, тем самым автомобиль подвержен риску заноса или потери траектории и вылета с поворота. В этом случае EBD уменьшит тормозное усилие на внешние колеса тем самым не дав им заблокироваться. Автомобиль становится управляемым, значительно повышается уровень безопасности движения.
С системой EBD можно смело тормозить в повороте и на смешанном покрытии. Электроника по разности частот вращения «поймет», что колеса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колесах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колес), имеющего наихудшее сцепление с дорогой.

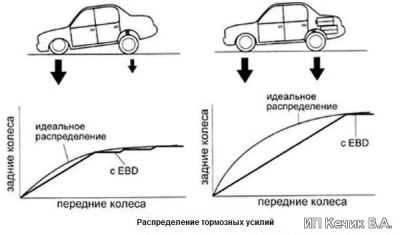

Также система EBD при торможении учитывает загрузку автомобиля.

Тормозное усилие между передними и задними колесами оптимизируются, при этом обеспечивается максимально быстрое торможение.
Например, при торможении автомобиля с более чем одним человеком внутри, система EBD увеличивает тормозное усилие на задние колеса по сравнению с тем случаем, когда внутри находится только водитель, повышая при этом эффективность торможения по сравнению с автомобилем без системы EBD.

Таким образом, работа EBD способствует уменьшению тормозного пути и возможностью управлять автомобилем в аварийных ситуациях.

Почему ЕСП отключается не полностью?

На некоторых авто производители не
предусматривают полное отключение ESP. Например, в Мерседес для этого нужно залазить в
меню бортового компьютера. И даже после отключения ЕСП, часть функций ее
сохранится. А при скорости выше 50 км/ч система динамической стабилизации
принудительно работает в полной мере. Увы, с этим ничего не поделать.

На некоторых корейских авто ЕСП отключается в 2
этапа. Первое нажатие кнопки отличает только систему АБС. Но чтобы отключить
ЕСП полностью, нужно нажать и удерживать кнопку в течении 3 секунд. Система
будет отключена до момента, когда машина наберет большую скорость, либо до
последующего запуска двигателя.

Зачем нужна электронная система стабилизации автомобиля

Одна из подобных программ, в совокупности с датчиками, микрокомпьютерами и исполнительными механизмами, получила название Electronic Stability Program (ESP), что означает систему контроля над стабильностью автомобиля при потере колёсами сцепления с дорогой или на грани такой потери.

Не обязательно употребление именно такого термина, разные автомобильные фирмы могут использовать другие обозначения, в том числе и на других языках.

ESP призвана обеспечить курсовую стабилизацию автомобиля, то есть способность двигаться прогнозируемо для водителя и не терять управляемость, насколько это вообще возможно.

Естественно, когда сцепление потеряно окончательно и никакие действия уже не помогут, в пассажира превратится не только водитель, но и все его автоматические помощники, чуда не произойдёт.

Но если ещё существует возможность вернуть машину на траекторию и успокоить её колебания, просто водитель в силу разных причин с этим не справится, то электроника обязательно поможет.

В определённой степени ESP можно сравнить с идеальным человеком, обладающим мгновенной реакцией и самыми лучшими навыками, к тому же располагает такими органами управления, которых у водителя нет вообще.

Даже автогонщики, долго и упорно тренировавшиеся, могут повлиять на ситуацию только косвенно, поскольку они при всём желании неспособны, в частности, управлять торможением отдельных колёс. В лучшем случае они перераспределят тормозной баланс по осям и то, далеко не на каждом автомобиле такое возможно.

Как система VSC определяет момент начала бокового заноса

Мы уже упоминали, что система стабилизации движения работает в связке с другими системами активной безопасности. В её состав входят следующие компоненты:

• датчики;
• информационный блок;
• ЭБУ;
• исполнительные механизмы.

Рассмотрим работу каждой из них. Система VSC использует шесть датчиков, два их которых находятся под центральной консолью автотранспортного средства:

• первое устройство – датчик угловой скорости, в задачи которого входит определение момента, когда автомобиль начинает вращаться вокруг вертикальной оси. Его ещё называют датчиком рысканья, поскольку такое движение авто именуют рысканием. Английское (и международное) наименование датчика – Yaw Rate Sensor;
• вторым устройством, входящим в систему датчиков курсовой устойчивости, является датчик замедления (Deceleration Sensor), функции которого заключаются в определении величины замедления центра тяжести легкового автомобиля в направлениях относительно вертикальной и боковых осей;
• следить за углом поворота направляющих колёс – задача датчика угла поворота (Steering Angle Sensor);
• скорость вращения колёс отслеживается датчиком скорости, который устанавливается на все колёса;
• ДПДЗ (Throttle Position Sensor) датчик, который определяет текущий угол дроссельной заслонки;
• наконец, в функции датчика измерения уровня давления в главном ТЦ (Master Cylinder Pressure Sensor) входит отслеживание давления в тормозной системе, которое изменяется при нажатии педали тормоза.

Все данные, отслеживаемые датчиками, отсылаются в бортовой компьютер, который их анализирует и на основании полученной информации определяет, следует ли активировать исполнительные устройства, чтобы избежать бокового заноса автомобиля.

Исполнительных механизмов в системе курсовой устойчивости два: один из них отвечает за индивидуальное подтормаживание колёс посредством изменения уровня давления в колёсных тормозных цилиндрах, второй приводит в движение дроссельную заслонку (призакрывает её, чтобы уменьшить скорость вращения колёс).

Как только ЭБУ определяет, что машина вошла в боковое скольжение, тут же на панели приборов загорается соответствующая сигнальная лампочка и приводится в действие механизм предотвращения заноса. Кроме световой индикации, о начале вращения автомобиля вокруг вертикальной оси информирует и звуковой сигнал.

Итак, алгоритм работы системы курсовой устойчивости можно описать следующим образом:

• бортовой компьютер, постоянно получает данные от всего комплекса вышеописанных датчиков, анализируя их и принимая решение, началось ли рыскание автомобиля. Если да, то ЭБУ определяет, в какую сторону начался занос (то есть следует реагировать на избыточную или недостаточную поворачиваемость автотранспортного средства);
• если начался занос, немедленно активируется механизм прикрытия дроссельной заслонки, что приводит к замедлению скорости вращения колёс;
• одновременно подаётся управляющий сигнал в гидравлический блок тормозной системы с целью подачи давления в нужный тормозной цилиндр для подтормаживания соответствующего колеса;
• при этом загорается сигнальная лампочка и звучит предупредительный сигнал, информирующие водителя, что начался занос и включен режим активизации системы VSC.

Отметим, что на некоторых моделях автомобилей имеется кнопка VSC OFF, позволяющая отключить систему курсовой устойчивости. Однако при этом деактивация не полная: при затяжных заносах система всё-таки срабатывает, хотя и с определённой задержкой. Многие автовладельцы, предпочитающие спортивный стиль езды, самостоятельно отключают систему, однако поскольку она сопряжена с работой ABS и TRC, то они также становятся неработоспособными. Так что советовать подобные модификации системы активной безопасности автомобиля никак нельзя.

Поскольку работа системы зависит от множества компонентов, неисправность любой из них (датчика, управляющего механизма, сбой прошивки ЭБУ) приведёт к загоранию лампочки чек VSC. Как правило, в подобных ситуациях самостоятельное диагностирование проблемы затруднительно.

Особо отметим, что загорание Check VSC System может означать и поломки, вообще не имеющие отношения к системе курсовой устойчивости, поэтому в подобных ситуациях следует обращаться в сервисный центр, где опытные и квалифицированные специалисты определят причину загорания лампочки.

Функция ESC и TC

ESC — электронный контроль устойчивости или динамическая система стабилизации автомобиля — система, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких).

TC — электрогидравлическая система автомобиля, предназначенная для предотвращения потери сцепления колес с дорогой посредством контроля за буксованием ведущих колёс. Оптимизирует пробуксовку колес при трогании и разгоне за счет притормаживания буксующего колеса и, при необходимости, уменьшения крутящего момента двигателя.

После пуска двигателя ESC и TC включаются автоматически.

Для отключения ESC и TC при движении в тяжелых дорожных условиях (грязь, песок, глубокий снег) нажмите и удерживайте в нажатом положении в течение 0,5–1 секунды кнопку выключателя «ESC». Отключение функций действует только при скорости автомобиля менее 50 км/ч. Включение функций производится кратковременным нажатием кнопки выключателя «ESC» или автоматически при достижении скорости 50 км/ч.

Срабатывание ESC и TC сопровождается характерным шумом исполнительных механизмов. Срабатывание ESC и TC свидетельствует о достижении предела сцепления шин с дорожным покрытием. Во избежание потери управления над автомобилем Вы должны приспособить свой стиль вождения к действительным дорожным условиям.

Индикация состояния ESC и TC осуществляется сигнализаторами «ESC» и «ESC OFF». Сигнализаторы загораются жёлтым светом при включении зажигания и после запуска двигателя гаснут (режим самотестирования). Срабатывание ESC и TC сопровождается миганием сигнализатора «ESC». При отключённых с помощью выключателя «ESC» функциях сигнализатор «ESC OFF» горит постоянным светом.

Внимание! Во всех других случаях загорание сигнализатора «ESC» свидетельствует о неисправности ESC и TC, устранение которой необходимо проводить только у дилеров. Внимание! Во избежание ограничения работоспособности ABS, EBD, ESC и TC не устанавливайте на автомобиль шины разной размерности

Внимание! Во избежание ограничения работоспособности ABS, EBD, ESC и TC не устанавливайте на автомобиль шины разной размерности. Как работает система курсовой устойчивости автомобиля также показано на видео:

Как работает система курсовой устойчивости автомобиля также показано на видео:

Есть ли смысл переплачивать за ESP при покупке нового авто?

В Европе уже с 2014 года все выпускающиеся автомобили уже имеют в базовой комплектации ESP. У нас же, в России, это пока не обязательное условие.

Если вам хочется иметь в своём арсенале электронные помощники типа помощи при заносе, подъёме в гору, блокировку дифференциала и другие, то придётся покупать авто с ESP. Систему ЕСП установить НЕВОЗМОЖНО (даже в условиях фирменного сервиса и/или у официального дилера, только на конвейере), а лишь можно купить модификацию авто с установленной системой (и другими опциями).

Если и покупать новое авто с ESP, то главное, чтобы она имела кнопку отключения. Также есть автомобили с разными режимами ESP, которые можно включать по настроению ( к примеру, Dynamic — агрессивная езда, Natural — обычная езда, All Weather – высокая безопасность).

Работает ли ESP на большой скорости?

ESP работает на всех скоростях.

Другое дело, что при заносе на большой скорости ей сложнее поддерживать машину и может не спасать. Выводы ESP — одна из самых важных систем в автомобиле. Если для вас важна безопасность, покупайте автомобили только с ней. Это не только снижает риск смерти, но и позволяет сэкономить много денег, предотвращая небольшие и средние несчастные случаи. Если вас спросят, какую машину купить, я рекомендую покупать в ESP. Но не забывайте, что эта система только снижает вероятность аварии, но не устраняет ее полностью. Независимо от того, есть ESP или нет, у автомобиля должны быть хорошие шины, а скорость должна соответствовать тому времени. В последние годы появились еще более совершенные системы. Теперь автомобили могут тормозить автоматически, самостоятельно контролировать полосу движения или даже полностью контролировать ситуацию в режиме автопилота. Но пока это доступно для немногих, так что покупайте машины как минимум с ESP.

Как проверить систему в целом?

Чтобы самостоятельно проверить, работает ли ЕСП,
нужно пустить колеса в занос. Это можно сделать на снегу или мокром асфальте,
резко тронув авто с 1 передачи. Вы почувствуете, как уменьшаются обороты
двигателя. При этом будет моргать лампа ЕСП на панели. Как только машина найдет
зацеп, все вернется на прежние места.

Проверка исправности ЕСП

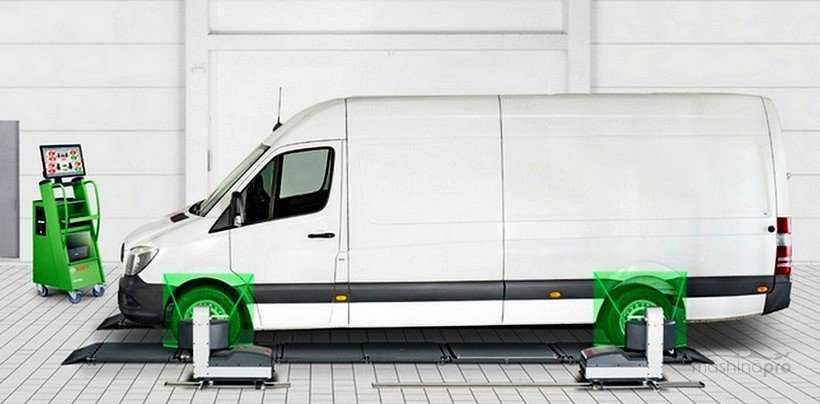

Проверка исправности ЕСП на специальном
оборудовании

Но лучше проверить работу системы, используя
тормозной стенд и советующее оборудование. Так можно проконтролировать, все ли
сигналы поступают от датчиков на блок управления и правильно ли распределяются
тормозные усилия гидравлическом блоке. Такой способ дает возможность увидеть те
неисправности, которые незаметны визуально. В случае малейшей проблемы будет
виден код ошибки на оборудовании.

Цели использования кошелька

Выбирается валюта для электронного средства платежа — это могут быть рубли или иностранная валюта.

Анонимный электронный кошелек подходит для мелких трат, не требующих прохождения процедуры идентификации — предоставления документов, подтверждающих личность. Для его регистрации достаточно указать на сайте кредитной организации минимальное количество данных. Такой кошелек позволяет хранить только рубли и имеет ограничение по максимальной сумме вывода в месяц.

Неперсонифицированные кошельки с упрощенной идентификацией требуют предоставления банку определенного количества информации взамен на расширенные возможности использования.

Максимум возможностей дает персонифицированный кошелек: максимальная сумма составляет 600 тысяч рублей, отсутствуют ограничения на перевод в месяц. Для оформления персонифицированного кошелька требуется прохождение полной идентификации и предоставление оригиналов либо заверенных нотариусом копий документов.

Что это такое?

Вернёмся к истории. Впервые прообраз ESP был изобретён в 1959 году в компании Daimler-Benz. Назывался он очень скромно – «управляющее устройство». С тех времён начались испытания этой системы. Впервые систему установили на премиальном автомобиле Mercedes-Benz CL 600 в 1995 году. Испытания прошли успешно и ESP стали серийно устанавливать и на другие классы Мерседеса.

Mercedes-Benz CL 600 (1995 года)

ESP – это противозаносная система, в которую входят меры по снижению смещения автомобиля с текущей траектории движения

Это важно для поперечной динамики автомобиля (его устойчивости). То есть ESP только снижает вероятность сдвига машины с дороги

Всегда надо помнить, что даже очень дорогая система не сможет преодолеть законы физики.

Противозаносная система является логическим продолжением таких систем автомобиля как ABS и ASR. ABS – это антиблокировочная система тормозов, она увеличивает длину тормозного пути. ASR – это антипробуксовочная система, которая помогает обеспечивает стабильный и быстрый разгон

ESP же сохраняет траекторию движения автомобиля при резких поворотах и манёврах, что очень важно при езде на мокром или скользком дорожном покрытии

ESP регулирует недостаток или избыток управляемости машины, что активно препятствует появлению заноса. ЕСП исправляет ошибки неправильного, неопытного или агрессивного стиля вождения.

Самостоятельно установить ЕСП нельзя ни на какой автомобиль, а исключительно в условиях завода-изготовителя. В базовой комплектации систему курсовой устойчивости в базовой комплектации ставят только на премиум автомобили.

Термин ESP является самым известным, но отмечу, что у разных производителей автомобилей эта аббревиатура звучит по-иному. Приведу примеры.

• ESC – Hyundai, ŠKODA, Chevrolet и Lada.
• DSC — Land Rover, BMW, Jaguar и Mazda.
• DSTC – Volvo.
• ESP – Dodge, Audi, Bugatti, Lamborghini, Volkswagen, Nissan, Renault, Peugeot, Mercedes Benz, Kia, Hyundai, Chery, SEAT и др.
• ASC – BMW и Mitsubishi.
• CST – Ferrari.
• MSP – Maserati.
• IVD – Ford.
• PSM – Porsche.
• StabiliTrak – Hummer, Pontiac, Cadillac, GMC Truck и др.
• VDC – Infiniti, Subaru, Nissan, Alfa Romeo.
• VDIM – Lexus и Toyota.
• VSA – Honda, Hyundai и Acura.

Из чего же состоит эта система и как она работает? Ответ – ниже в статье.

Устройство ESP

ЕСП – это система
безопасности высокого уровня, взаимодействующая с рядом других:

• АБС;
• распределения тормозных
  усилий;
• электронной
  блокировкой дифференциала;
• антипробуксовочной
  (ASR).

Схема работы ЕСП
Принципиальная схема работы ЕСП

Противозаносная система объединяет блок управления, датчики, а также
гидравлический блок. Последний является исполнительным механизмом. Работа
системы во многом зависит от входных датчиков:

• угла поворота
  руля;
• поперечного и
  продольного ускорения авто;
• частоты вращения
  колес;
• давления в
  тормозных контурах;
• угловой скорости
  авто.

Датчики фиксируют
каждый параметр и передают информацию на блок управления ESP. Информация
поступает с интервалом в 20 миллисекунд.

Блок
управления ESP обрабатывает данные и формирует конечный
сигнал на исполнительный гидроблок. Отметим, что блок ЕСП также взаимодействует
с блоком управления ДВС и коробки передач.

По сути, ESP является усовершенствованной версией
антиблокировочной системы. Но в отличие от АБС, она принимает все возможные
усилия, чтобы выровнять автомобиль –подтормаживает колесо, замедляет двигатель,
блокирует коробку, а также и помогает водителю подруливать в правильной
траектории.
