Устройство трамблера и принцип работы

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-).

Не нашли интересующую Вас информацию? на нашем форуме.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра. Рассмотрим на видео бесконтактный трамблер нового образца: Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм…

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.

На этом заканчиваю писать друзья. Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте далее:

Как заменить втулку задней балки

Как отрегулировать зажигание на ваз 2106 карбюратор

Как установить угол опережения зажигания

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Контакты прерывателя

Неисправности прерывателя: а) замаслены или пригорели контакты прерывателя; б) отпаялась одна из вольфрамовых пластинок контактов; в) отсутствует или нарушен установленный зазор между контактами; г) повреждена или касается масса шинки, подводящая ток низкого напряжения к прерывателю; д) неправильно установлен кулачок прерывателя или втулка (но об этом позже)

Пригоревшие контакты необходимо зачистить плоской абразивной пластинкой или плоским напильником с мелкой (бархатной) насечкой. Не рекомендуется зачищать контакты наждачной или стеклянной бумагой, так как от них не получается гладкой поверхности, а контакты с неровной поверхностью быстро изнашиваются вследствие усиленного их подгорания. Отпаявшуюся вольфрамовую пластинку молоточка надо припаять, зазор между контактами проверить и отрегулировать, поврежденную шинку исправить или заменить.

Опытные владельцы старых ВАЗов знают, что первая причина отказа системы зажигания – контакты. С них всегда начинался осмотр. Потом уже все остальное. Так и в данном случае. Контакты должны плотно прилегать друг к другу, когда выступ эксцентрика их не толкает. Поверхности контактов не должны быть выпуклыми, подгоревшими. А когда эксцентрик их размыкает, максимальный зазор должен составлять 1-1,5 мм. Подрегулировать этот зазор можно слегка ослабив верхний винт их крепления, вращением нижнего регулировочного винта. Не забудьте закрепить заново верхним. Снимите контакты, при этом не потеряв стопорное кольцо с вала, на котором они стоят. Зачистите контакты от налета. Если есть выемки на поверхности контактов – это следствие их подгорания в процессе работы. Обточить всю поверхность до исчезновения выемок. Если зачищать придется много, можно воспользоваться сначала боковой поверхностью наждака, затем «заполировать» поверхность более тонкими абразивами. Лучшее контакты, конечно, заменить на новые. Но я их в магазинах не встречал (для магнето). Зачищать контакты можно ровно столько, сколько еще существует на них вольфрамовая напайка. Пока ее не сточите – пользуйтесь. Установите контакты на место, зафиксируйте их на валу стопорным кольцом. Установите нужный зазор. Бывает, на низких и средних оборотах магнето работает хорошо, а на высоких оборотах искра идет в разнос, выдает перебои. Тут верное средство: смотреть пружину контактов (металлическая узкая полоска, загнутая полумесяцем). Выправьте ее слегка в обратную сторону. Пружина в таких случаях не дает должного отпора на высоких оборотах и кулачки не всегда или вообще не успевают размыкаться. Вращайте на стенде магнето и подносите конец бронепровода массе. Как искра? Если все отлично, переходите к части 2 статьи. Если не помогло, идем далее. Осмотрите провода. Оголенные можно обмазать лаком для ногтей или заизолировать. Осмотрите пайки. Если требуется, подпаяйте.

Если нет искры: модуль зажигания

На возможные проблемы, связанные с работой модуля зажигания, указывают следующие симптомы:

• на холостых оборотах двигатель троит;
• снижается мощность, машина плохо разгоняется;

Троение двигателя наиболее сильно проявляется в двух близлежащих цилиндрах, а падение тяги сильнее чувствуется во время попыток резкого ускорения ТС, то есть при сильном и резком нажатии на акселератор. На приборной панели большинства автомобилей в подобной ситуации обычно загорается «сheck».

Если проверка свечей зажигания и высоковольтных проводов не выявила неполадок, тогда модуль зажигания следует проверять тестером. Проверка заключается в том, чтобы один выход тестера подключить к разъему модуля, а другой запитать на «массу». Затем мотор можно запускать. Показание тестером 12 В является свидетельством того, что модуль в порядке. Отклонение в показаниях прибора от нормы может указывать как на необходимость замены самого модуля, так и проверки/замены соответствующих предохранителей.

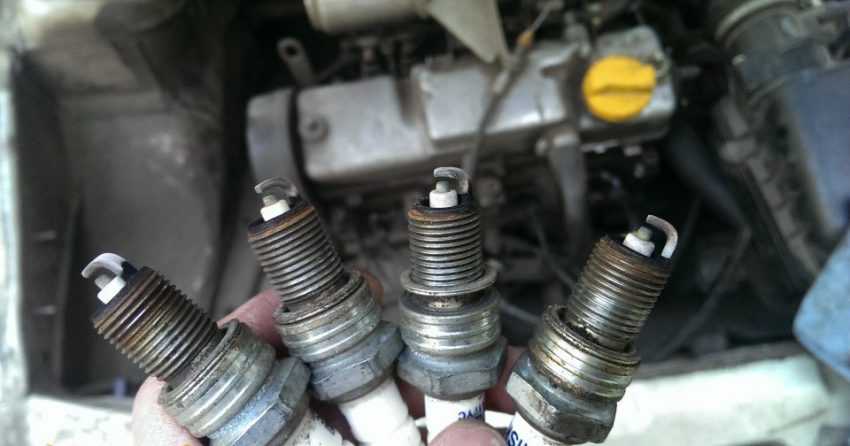

Опытные автолюбители хорошо знают, что свечи зажигания могут выйти из строя в самый неподходящий момент. По этой причине рекомендуется возить с собой запасной комплект. То же самое можно сказать и о свечных проводах.

Во время работ с системой зажигания следует соблюдать повышенную осторожность, так как возможно получение сильного удара электрическим током. Необходимо использовать изолированные инструменты

Если возникли подозрения о том, что причиной неполадок является модуль зажигания, устройство можно временно подменить заведомо рабочим при такой возможности. Такой подход позволяет существенно сократить время диагностики и быстро установить источник проблемы.

Так как свечи выходят из строя чаще всего по сравнению с другими элементами системы зажигания, проверка «на искру» всегда начинается именно с них. Диагностику можно производить поочередно. Процедура осуществляется путем выкручивания свечи из , затем на свечу надевается колпачок и провод от катушки, после чего производится заземление на «массу». Главным индикатором при проверке во время вращения стартером является сама искра и ее качество.

Во время снятия свечных проводов с модуля зажигания желательно пометить каждый провод. Это позволит осуществлять проверку и последующее подключение в строго определенном порядке без риска перепутать провода.

Признаки неисправности и проверка инжекторных форсунок без демонтажа. Диагностика электропитания форсунок, анализ производительности. Советы и рекомендации.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Поломки в системе зажигания автомобиля, какими бы они не были, всегда неприятны тем, что каждая из них негативно сказывается на работе двигателя или же приводит к его полной остановке. И очень часто происходит так, что поломка системы зажигания появляется именно в тот момент, когда необходимо использовать автомобиль. Я думаю, эта ситуация случалась со многими водителями. Так вот, чтобы предупредить аварийную неисправность, нужно время от времени самостоятельно проводить диагностику авто. Я расскажу о проблеме, которая возникает при запуске двигателя и звучит она так «нет искры с катушки зажигания». Прочитав статью вы узнаете, что делать когда машина не заводится и при этом катушка зажигания искрит.

Чтобы определить, что проблема именно в катушке индуктивности, можно понаблюдать за поведением авто. Если катушка зажигания искрит, то машина ведет себя следующим образом:

• Резко снижается интенсивность работы мотора;
• Начинают проявляться проблемы с запуском двигателя;
• Заметное снижение оборотов, а во время холостого хода вообще обрыв работы;
• Ярко выраженное увеличение расхода топлива, которое не возможно не заметить.

Каждой поломке соответствует какая-то причина. Когда катушка зажигания искрит или пропадает искра, то грешить можно на следующие причины:

1. Сигналы тока, предполагаемые для катушки индуктивности не поступают на нее или очень слабый сигнал;
2. Топливо не проходит в карбюратор;
3. Трамблер не получает ток, который должен приходить к нему от катушки индуктивности;
4. Отсутствует искра, также она не проходит между электродами свечи;
5. Топливная жидкость не попадает в камеру сгорания;
6. Распределитель зажигания пришел в непригодность или сломался.

Как правило, указанные выше проблемы являются первоначальными признаками того, что катушка зажигания искрит. Что же, необходимо тщательно изучить и понять их природу.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

1. прогорание бегунка;
2. окисление или замыкание контактов под крышкой;
3. пробой крышки трамблера;
4. поломка одного из датчиков;
5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Плохая работа двигателя во время движения автомобиля
