Замена ламп киа рио

Схемы предохранителей Киа Рио-3

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей, один находится в моторном отсеке, второй – в салоне.

Наружный блок предохранителей расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее. На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом. Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя

Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п

Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов, первым делом проверьте целостность предохранителя, защищающего электроцепь.

Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити.

Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара

Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Как снять и установить бампер Kia RIO

В решении этого вопроса видео я расскажу Для вас как снять и установить бампер на автомобиле Kia RIO.

Пошаговый метод снятия основной фары

• Сначала, нужно снять плюсовую клемму с АКБ. Делается это для того недлинного замыкания.
• Потом раскрывается капот автомобиля, и снимаются элементы крепежа радиаторные решетки.

Совет. Снять заглушку не настолько и просто. Рекомендуется использовать небольшую отвертку, какой занимается легче работать.

• Пружина фиксации отсоединяется, и она фару чем просто не держит.
• Сейчас необходимо выкрутить 3 винта, фиксирующих фару.
• Снимаем ее, непременно отсоединив электронный разъем.

Направьте внимание! В многочисленных модификациях Kia RIO установлен корректор фар. Придется снимать к тому же движок этого корректора, который расположен на задней части

Снять движок просто, довольно повернуть его против часовой стрелки.

На фото- эталоны корректоров, устанавливаемых на фары

Сейчас нужно пристально и с большой осторожностью демонтировать шаровой шарнир от рефлектора.
На этом деле процесс снятия закончен.

После чего производится или смена, или очищаются что остается сделать нашему клиенту контакты, стекло и все остальные ставится вновь к месту.

Метод процесса снятия противотуманных фар на Kia RIO

• Данный процесс начинаем с неотклонимого поднятия передка автомобиля на подставки.
• Винты пластмассовой защиты противотуманные фары извлекаем. Снимаем защиту.

• Выворачиваем нижний винт, фиксирующий фару, и отсоединяем электронный штекер.
• Противотуманную фару снимаем, до этого отсоединив верхнюю крепежную пружину. (См. также статью Противотуманки на Kia RIO: особенности.)

Как снять заднюю фару Kia RIO и поставить новую?

Если знать, как снять задний фонарь Kia RIO хэтчбек, практически ту же последовательность действий необходимо будет выполнить для того, чтобы снять фару на седане. Тип кузова тут не играет никакой роли.

Снять задние осветительные приборы на Kia RIO существенно проще, чем передние, так как нет необходимости снимать бампер. Водителю для работы потребуется отвертка и ключ с головкой на 10. Перед работой лучше изучить техническую документацию, в которой приведен порядок действий.

Пошагово разберем, как снимается задний фонарь на Kia RIO и устанавливается новая фара:

• отсоединяется отрицательная клемма от аккумулятора;
• открывается багажник и снимается часть обшивки с задней стороны фары;
• внутри багажника находятся болты крепления фонаря к корпусу. Их три. Заранее отсоедините идущие к фаре провода от разъемов;
• выкручиваем болты;
• фара начинает выниматься с отведением ее чуть вбок, пока боты не поддадутся и не начнут выходить из кузова. В этот момент фонарь необходимо подвинуть чуть в обратном направлении, к корпусу. Найти выступ фонаря, который входит в специальный паз на крыле, высвободить его;
• фара снимается;
• установка производится в обратной последовательности.

По завершении работы восстановить электропитание, надев клемму на аккумулятор и проверить работоспособность осветительного прибора.

Подробнее, как снять фару на Kia RIO, можно посмотреть на видео. Профессиональные механики помогут уточнить неясные моменты и предложат оптимальную последовательность действий.

Хорошее видение дороги и возникающих в ходе пути препятствий – это один из факторов безопасности дорожного движения и необходимо уметь решить ситуацию замены осветительных приборов самостоятельно в любой сложной ситуации.

Снятие задней оптики Kia RIO

Задняя фара на Kia RIO смотрится также прекрасно

Снятие заднего фонаря Kia RIO также займет не много времени, если знать главные секреты.

Обрати те внимание! Задний габарит на автомобиле и хетчбэке Kia RIO имеет различные методы демонтажа. На хетчбэке всегда снимать легче и там не нужно снимать заднюю отделку

На хетчбэке всегда снимать легче и там не нужно снимать заднюю отделку.

На автомобиле что остается сделать нашему клиенту малость по другому:

• Поначалу снимается задняя отделка багажника. Не следует забывать извлечь пистоны, а в окончании демонтировать к тому же обивку.
• Электронный разъем отсоединяется от задней фары.
• Фонарь снимается методом отвинчивания гаек.

Блоки с предохранителями и реле в моторном отсеке

Он расположен слева (по ходу движения) от аккумулятора. Он состоит из 2 частей: главного и силового блоков. Первый защищает цепи ЭБУД и его подсистем, АКПП. Второй – цепи внешнего освещения, генератора, ABS и других энергозатратных потребителей.

Главный блок с реле и предохранителями

В нем установлено 17 предохранителей и 13 реле.

Расшифровка их назначения приведена в таблицах ниже.

Предохранители
Обозначение на схеме	Максимальный ток, А	Защищаемая цепь
F10	50	Стартер
F11	40	Силовые контакты реле К2 и К9 (если установлены)
F12	30	Главное реле системы управления двигателем, цепь предохранителя F25
F13	30	Вентилятор системы охлаждения
F14	50	цепи предохранителей MF1, MF23–MF25, MF31, MF32
F15	10	Звуковой сигнал
F16	15	Топливный насос
F17	10	Обогрев наружных зеркал заднего вида
F18, F19	Не используется
F20	10	Муфта компрессора кондиционера
F21, F22	Не используется
F23	15	ЭБУД, БУ АКПП, обмотка реле К12, форсунки, электромагнитный клапан системы изменения фаз
F24	10	ЭБУ, датчик положения распределительного вала, клапан продувки адсорбера, датчики концентрации кислорода, БУ иммобилайзера, обмотка реле К3, К4, К8
F25	10	БУ автоматической коробкой передач
F26	Не используется
F27	10	БУ автоматической коробкой передач, датчик положения селектора, комбинация приборов
F28	Не используется

Реле:

Обозначение на схеме	Назначение
К1	Система управления двигателем
К2	Не используется
К3	Электродвигатель вентилятора
К4	Муфта компрессора кондиционера
К5	Звуковой сигнал
К6	Не используется
К7	Тяговое реле стартера
К8	Электродвигатель вентилятора системы охлаждения
К9	Не используется
К10	Электродвигатель вентилятора отопителя
К11	элементы обогрева наружных зеркал
К12	Топливный насос
К13	Сигналы торможения, дополнительный сигнал торможения

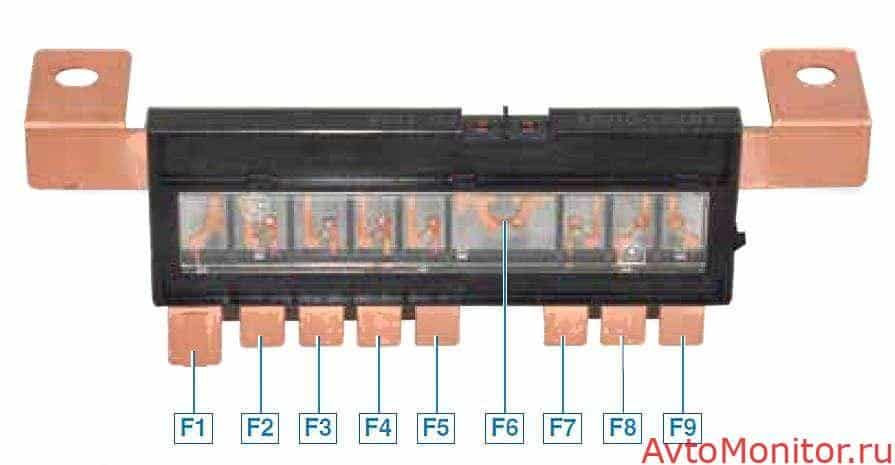

Силовой блок

Он включает в себя 9 предохранителей.

Обозначение	Максимальный ток, А	Защищаемая цепь
F1	80	БУ ESP
F2	40	Вентилятор отопителя
F3	элементы обогрева заднего стекла
F4	БУ ABS/ESP
F5
F6	125	Генератор, цепи предохранителей F1–F5 и F19–F21
F7, F8	Не используется
F9	50	Цепи предохранителей MF12–MF15, MF35, MF36, MF40, лампы габаритного света в блок-фарах, лампы габаритного света в задних фонарях, подсветка органов управления

Правила использования

Практически на всех Киа Рио выпуска 2011, 2012, 2013, 2014 предусмотрены противотуманные фары в комплектации. Обычно ПТФ находятся симметрично продольной оси Kia Rio в 40 см от боковой плоскости автомобиля. Киа Рио 3. Подсоединить разъем и установить переднюю фару в сборе. 2. Установите передний Высота размещения 25 см и выше. Противотуманки всех моделей Kia находятся ниже фонарей

. Как снять задний бампер форд фокус 3 хэтчбек Такое расположение позволяет освещать дорогу перед машиной во время тумана, в дождь; жёлтые огни не отражается в каплях, а распространяются дальше, поэтому улучшается видимость.

Точки подключения автосигнализации на KIA Rio Premium 2017, PTS, акпп, (авто модельного ряда 2015 — 2017 гг)

Верхний большой разъём спереди блока предохранителей: 12в – толстый белый зажигание 1 – тонкий розовый, нижний ряд, рядом с тонким зеленым зажигание 2 – толстый синий, нижний ряд зажигание 3 (климат) – средний розовый, верхний ряд, рядом с толстым белым стартер – тонкий желтый, верхний ряд, рядом тонкий белый и двойной розовый

CAN прошивка Starline 3363

CAN A – зелёный (H) и оранжевый (L), меньший разъём блока BCM (22 пина), справа от руля CAN B – белый (H) и черный (L), диагностический разъём LIN – синий/черный (А), белый квадратный разъём (16 пинов), слева на блоке предохранителей

Поворотники (альтернативка) – зелёный/черный, меньший разъём блока BCM (22 пина), справа от руля

Точки подключения автосигнализации на Kia Rio 2013

+12В – красный толстый на блоке предохранителей

Замок зажигания:АСС – синийIGN1 – синийIGN2 – зелёныйСтартер – белый Для варианта с МКПП:Стартер – синий провод на педали сцепления

Панель приборов:Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёмеДвери – зелёный (тонкий) в левом разъёмеБагажник – зелёный (тонкий) левом разъёмеРучник — красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок: отпирание — синий/красныйзапирание — белый/красныйНа разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ:1000200130004000ЗП18У001ОС00У000dУOFdbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Как снять заднюю фару на киа рио

› Двигатель

02.02.2020

Автовладелец, знающий, как снимается фара на Киа Рио, сможет заменить ее самостоятельно. Это поможет ему быстро устранить неисправность, препятствующую нормальной эксплуатации автомобиля.

При этом потребуются небольшие технические знания и стандартный ремонтный набор. При работе с передними фарами для снятия бампера может потребоваться помощник, так как одному работать с массивной деталью может быть неудобно.

Для установки необходимо приобретать только новые, оригинальные детали. Реплики могут не подойти по линейным параметрам, а контрактные детали с разбора могут иметь скрытые недостатки.

kia rio manual

Работу проводим при замене ламп в заднем фонаре или замене самого фонаря. Операции показаны на правых фонарях, для левых фонарей они аналогичны. Открываем крышку багажника.

Для замены ламп в фонаре, установленном в крыле автомобиля…

…поднимаем клапан обивки багажника.

Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем её в патрон, поворачиваем против часовой стрелки…

…и вынимаем из патрона. Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

Для облегчения доступа к лампе указателя поворота…

…нажимаем на фиксатор колодки проводов…

…и отсоединяем колодку от разъема корпуса заднего фонаря.

Поворачиваем против часовой стрелки патрон лампы указателя поворота… …и вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем её в патрон, поворачиваем против часовой стрелки…

…и вынимаем лампу из патрона. В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W. Лампа имеет несимметричные выступы на корпусе, пазы в её патроне также несимметричны. Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в корпусе фонаря.

Для снятия заднего фонаря, установленного в крыле автомобиля…

…головкой «на 10» отворачиваем три гайки крепления корпуса фонаря к кузову.

Потянув корпус фонаря в сторону задней части автомобиля…

…выводим его из зацепления с направляющей…

…и снимаем фонарь. Устанавливаем фонарь в обратной последовательности.

Для замены ламп в фонаре, установленном в крышке багажника, снимаем внутреннюю ручку (см. Снятие обивки крышки багажника)…

…крестообразной отвёрткой отворачиваем фиксаторы трех пистонов…

…и вынимаем пистоны. При замене ламп левого заднего фонаря снимаем четыре пистона.

Отгибаем облицовку крышки багажника.

Поворачиваем против часовой стрелки патрон лампы габаритного света.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем её в патрон, поворачиваем против часовой стрелки и вынимаем ее из патрона. Устанавливаем новую лампу P21/5W в обратной последовательности (в лампе используется только одна нить мощностью 5 Вт). Выступы на цоколе комбинированной лампы габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

Поворачиваем против часовой стрелки патрон лампы света заднего хода…

…и вынимаем патрон с лампой из корпуса фонаря.

Потянув за колбу…

…вынимаем лампу из контактных зажимов патрона. В заднем фонаре применяется однонитевая лампа света заднего хода W16W.

Поворачиваем против часовой стрелки патрон лампы противотуманного света…

…и вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем её в патрон, поворачиваем против часовой стрелки и вынимаем из патрона. В заднем фонаре применяется однонитевая лампа противотуманного света P21W. Лампа имеет симметричные выступы на корпусе, пазы в её патроне также симметричны. Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в корпусе фонаря.

Для снятия заднего фонаря, установленного в крышке багажника…

Читать еще:  Как работает турбина на дизельном двигателе

…нажимаем на фиксатор колодки проводов…

…и отсоединяем колодку от разъема фонаря.

Головкой «на 10» отворачиваем четыре гайки крепления фонаря к крышке багажника…

…и снимаем фонарь. Устанавливаем фонарь в обратной последовательности.

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Фото — схема

Назначение

F1	Резерв
F2	10А Реле обогрева наружных зеркал
F3	15А Топливный насос
F4	10А Звуковой сигнал
F5	10А Кондиционер
F6	Резерв
F7	Резерв
F8	15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F9	10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F10	10А Блок ТСМ
F11	10А Лампы света заднего хода
F12	Резерв
F13	Резерв
FL1	50А Распределительная коробка панели приборов
FL2	30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL3	30А Реле блока управления двигателем
FL4	40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)
FL5	50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)
R1	Резерв
R2	Реле системы предупреждения об экстренном торможении
R3	Реле топливного насоса
R4	Реле обогрева наружных зеркал заднего вида
R5	Реле звукового сигнала
R6	Реле кондиционера
R7	Реле вентилятора (низкая скорость)
R8	Резерв
R9	Реле электронного блока управления двигателем
R10	Реле электро вентилятора воздухо нагнетателя отопителя
R11	Резерв
R12	Реле выключателя блокировки зажигания
R13	Реле вентилятора (высокая скорость)
R14	Резерв

Силовой блок реле

Он находится в левой части основного блока.

Схема

Обозначение

1. 50А Распределительная коробка панели приборов, реле задних фонарей
2. Резерв
3. Резерв
4. 125А Генератор
5. 40А Гидроэлектронный модуль ABS, диагностический разъем
6. 40А Гидроэлектронный модуль ABS
7. 40А Реле обогрева заднего стекла
8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
9. Резерв

Замена задних габаритных огней,стоп сигналов и противотуманок на киа рио

Ссылка на видео как разобрать кожух багажника. Как снять фару skoda oktavia a5 и поменять ксеноновую. Еще багажник скрепит нужно .

Ссылка на видео как разобрать кожух багажника. Как снять фару skoda oktavia a5 и поменять ксеноновую. Еще багажник скрепит нужно .

• Доводим давление в шинах автомобиля до нужного уровня. Удаляем из багажника лишний груз, в том числе и сумку с инструментами, «запаску» и т.д.
• Ставим автомобиль на идеально ровную площадку перед стеной с шероховатой, но ровной поверхностью.
• На стене рисуем «экран».
• Чертим для начала вертикальные линии, которые должны проходить через центры светового пучка каждого из фонарей.
• Затем горизонтальные линии, проходящие уже также середину световых пучков.

Регулировка фар Киа Рио с помощью отверток по вертикали (А) и по горизонтали (В)

Процесс практически ничем не отличается от регулировки основных фонарей.

Обратите внимание! Опять же, аккумуляторная батарея должна хорошо функционировать, чтобы удалось отрегулировать оптимально свет противотуманных фар

• В этом случае надо наоборот, снарядить автомобиль дополнительной массой. Снятие заднего фонаря шкода октавия а5 видео, инструкция из мануала. Как снять фару —. Снятие и установка переднего бампера ситроен в этом видео вы узнаете как снять фару и не. Рекомендуется посадить в салон пассажиров и проводить регулировку при полном баке.
• Включаем противотуманки и смотрим на экран. Линия границы светового пучка должна находиться в точках пересечения центров линий.

Обратите внимание! Завышение света противотуманок всегда мешает во время езды встречным автомобилям. Это может привести к ДТП, поэтому проверять регулировку надо тщательнее

Заканчиваем регулировку противотуманных фар. Помним, что регулировка их проводится только по высоте.

Следить и ухаживать за своей машиной, это одно удовольствие. В дальнейшем, если вы научитесь регулировать свет фонарей и снимать их, заменяя новыми, то можно проводить и тюнинг. Люди добрые, кто расскажет мне как снять фару головного света ситроен джампи 2007г. Сегодня очень популярно изготовление наклеек на фары и другие видоизменения оптики автомобиля Киа Рио.

Вставные линзы на фары для Киа Рио 4

Как подобрать щетки на КИА Рио

Замена стеклоочистителей, как правило, происходит по мере их износа. В среднем лента дворников забивается раз в год или полтора. Это можно заметить на стекле в виде отчетливых полос. Заменить лишь один чистящий момент невозможно, поэтому требуется менять ленту.

Чтобы подобрать подходящий вариант стеклоочистителей, следует учитывать следующие критерии:

• Материал изготовления основных элементов.
• Тип.
• Вид крепления.
• Размер.
• Стоимость.
• Производитель.

Размер дворников на машину Киа Рио значительно различается для разных поколений автомобиля, как и форма и размер лобового стекла. Для машин первого поколения (2000-2005 годов выпуска) следует ставить щетки длиной 45 см (сторона пассажира) и 53 см (со стороны водителя). На втором поколении (2005-2011) – 40 и 55 см, соответственно. Для Киа Рио 3 поколения (2011-2015) со стороны пассажира – 40 см, водителя – 65 см. Для Рио четвертого поколения, а также машин серии X-line (2015-2017) ставят стеклоочистители 40 и 60 см.

Лучше приобретать изделия, рекомендованные официальными дилерами. Многие автолюбители советуют ставить на Киа Рио не оригинальные и даже не аналогичные оригинальным дворникам конструкции, а бескаркасные, аргументируя это их продолжительным сроком эксплуатации.

Умелая замена ламп ближнего света Киа Рио: головных и габаритных

Заменить перегоревшие осветительные приборы можно и самостоятельно, но при наличии навыков, в противном случае, не рискуйте. Категорически запрещено самоуправство в период нахождения автомобиля на этапе гарантийного обслуживания, так как высока вероятность утери гарантии.

Замена лампочек Киа Рио и другие наши услуги

Мастера сервисного центра оказывают полный спектр услуг по ремонту автомобильной техники различных марок и модификаций, в том числе и Киа Рио. Чаще всего, заказывают услуги по проведению незначительных ремонтов, замене оборудования, в том числе:

• осветительных приборов, диодов, галогеновых ламп;

• диагностика системы электрического питания, удаление повреждённых участков, монтаж контактных плат, клемм;
• замер напряжения, силы тока, диагностика генератора, аккумулятора, реле;
• проверка степени натяжения ремня ГРМ, привода, ролика – натяжителя.

Помимо текущих работ, специализируемся на капитальном ремонте двигателя, коробки передач разных типов, ходовой части, передней и задней подвески, тормозной системы. Восстанавливаем балансировку, развал-схождение, шиномонтаж. Проводим полный комплекс работ по обработке кузова, удалению ржавчины, коррозии.

Заказы выполняем качественно и оперативно благодаря многолетнему опыту каждого работника и современной оснастке автомастерской. В совокупности это позволяет максимально быстро диагностировать авто, выводить результаты, оповещать владельца о поломках. Удалось сократить порядок живой очереди, повысить количество заказов, посетителей и репутацию.

Когда и почему нужна замена ламп ближнего света Киа Рио?

Характерные признаки необходимости замены лампочки ближнего света Киа Рио обычно бывают следующие:

• не загорается лампа при активации габаритов, ближнего или дальнего света;
• бортовой компьютер выдаёт ошибку;

• периодическое мерцание лампы;

• снижение яркости светового луча.

Частые причины поломки таковы:

• длительная эксплуатация;
• фактор брака;
• нарушение правил использования автомобиля;
• негативное влияние температурных перепадов;
• техническое повреждение;
• нарушение процесса монтажа.

Замена ламп Киа Рио: предварительная диагностика

Итак, после активации зажигания, поворота рычага света, обнаружено, что не горит одна или несколько ламп. Мастер начинает проверку с замера напряжения на концах клеммников. Для этого используется специальное универсальное средство мультиметр. Подсоединяя тестер к концу контактной платы можно определить подачу напряжения или его полное отсутствие. На основании полученных данных уже выстраивать последующий алгоритм действий. Если ток имеется, вероятнее всего перегорела лампа, при отсутствии – перегорел ответственный предохранитель или повреждён силовой кабель на линии. Последующие шаги связаны с заменой предохранителя или осветительного прибора.

Замена ламп ближнего, головного света и габаритной лампы на Киа Рио

Если требуется на Киа Рио замена габаритной лампочки, нет необходимости извлекать основную. Достаточно сбоку вынуть контактный блок – габарита, заменить лампочку, установить на штатное место

Важно проверить, чтобы резиновый уплотнитель плотно был прижат, во избежание просачивания воды, пыли

Аналогичная процедура проводится на левой стороне, при необходимости. Рекомендовано провести диагностику задней оптики, осветительных приборов, подсветки номерного знака, при неисправности ламп и диодов заменить новыми. В задней части процедура замены несколько усложнена, потребуется временно демонтировать обшивку багажного отсека, шумоизоляцию, только после этого появится доступ к оптике.

Замена подсветки номерного знака: отвёрткой поддевается пластмассовый корпус, извлекается, устанавливается новый и подключается к контактной плате. Всё просто и логично, при условии соблюдения алгоритма.

Цена замены ламп головного света Киа Рио

В процессе сотрудничества с клиентами всегда формируем низкие цены на услуги с целью сделать их доступными для большинства клиентов. Владельцам автомобильной марки Киа Рио предоставляем возможность приобрести в нашем сервисе качественные и оригинальные запасные части по оптовым ценам от изготовителя. Вся продукция сертифицирована, имеется документальное подтверждение.

Kia Rio: замена лампочек с гарантированным качеством

Автосервис гарантирует качество выполненных работ в рамках оформленного заказа. В случае обнаружения брака или неисправности на гарантийном этапе, владелец имеет право устранить неполадку силами работников СТО на бесплатной основе.

Алгоритм монтажа фар при снятии колес:

1. Снимаете переднее колесо, используя домкрат.
2. Для снятия подкрылка, откручиваете клипсы.
3. Снимаете заглушку и размещаете ПТФ.

Минусы: при снятии колеса машина может упасть. KIA Rio ремонт своими руками. В один «прекрасный момент» на моей КИА Рио 3 своими руками, Совет: автомобиль должен стоять на стояночном тормозе, домкрат ставьте под ланжерон. Пластиковую заглушку иногда любители используют для изготовления дневных ходовых фар.

Когда установка будет завершена, проверьте работу фар, настройте пучок света так, чтобы он не слишком мешал встречному транспорту. Как снять задний бампер на Киа Рио Как снять ручку стеклоподъёмника задних дверей Kia Rio. Киа рио 3, Правильно смонтированные сертифицированные противотуманки, грамотная установка их на автомобиль помогут автолюбителю Rio чувствовать себя комфортно в сложных погодных условиях, обезопасят движение.

Регулировка фар

Иногда, свет оптики нечёткий и приносит мало пользы. Даже переключение света не помогает. Некоторые владельцы считают причиной этого «недуга» является положение лампы или светоотражатели, и они пытаются улучшить видимость.

Когда нужна регулировка

Каждый опытный водитель знает, что существуют признаки и параметры, свидетельствующие о наличии неполадок в системе.

Предпосылки к проведению ремонта и осмотра автомобиля:

1. Замена лампочек в фарах. В данном случае не имеет значения, какая в машине оптика;
2. Ощущение, что ночью лампы светят слабо. Появится дискомфорт при вождении, рябь в глазах;
3. Ближний свет горит ярко, но водители сигналят, указывая на то, что вы их слепите;
4. Замена старых фар на новые. Не имеет значения оригинальные запчасти вы используете или нет;
5. Установка и смена противотуманок. В данном случае нужно проводить регулировку только противотуманных фар;
6. Ремонт подвески в целях изменения жёсткости. Также данная работа может проводиться в целях увеличения дорожного просвета;
7. Установка покрышек или колёсных дисков, которые отличаются по диаметру от предыдущих.

Более того, проверка освещения полезна для того, чтобы проверить верно ли отрегулировано освещение.

Важно подходить с ответственностью к освещению, так как иногда фары отказывают внезапно. Луч освещения, бьющий в неверном направлении, вызывает дискомфорт у водителей и автомобилистов

Луч освещения, бьющий в неверном направлении, вызывает дискомфорт у водителей и автомобилистов.

Подготовка к регулировке

Прежде чем приступать непосредственно к регулировке фар, нужно подготовиться:

• Проверьте давление в колёсах;
• Поставьте автомобиль ровно;
• На стене сделайте разметку. Плоскость, которая пересекает автомобиль вдоль и делит на две половинки, должна совпадать с нулевой линией;
• Покачайте машину, проверив, насколько пружинят подвески;
• Замерьте расстояние от центра фар до земли;
• На приборной панели найдите крутилку регулятора электрического корректора фар. Поставьте её на 0;
• Отрегулируйте пятна света. Одну из фар прикройте непроницаемой тканью. Если установлены газоразрядные фары, то проводить работу самостоятельно не рекомендуется. Подумайте о том, как отрегулировать автомобиль по весу. Это можно сделать при помощи заправки транспорта, проверки наличия запасного колеса и набора необходимых инструментов.
• Возьмите гаечный ключ на 8 мм и крестовую отвёртку;
• Отрегулируйте вес автомобиля;
• Проведите чертёж регулировочного экрана.

Перейдём к инструкции:

1. Включите ближний свет;
2. На корпусах вы найдёте регулировочные винты. Вращайте первый из них, с целью выравнивания пятна по горизонтали;
3. Второй болт позволит выровнять свет по вертикали;
4. Сориентироваться в том, как крутить винты, помогут указатели;
   Нижняя левая граница должна быть рядом с линией 5, там, где пересекаются ненаклонные и горизонтальные пятна проходят вертикальные полосы 1 и 3;
5. Переключите свет на дальний.

Итак,

• подготовьте автомобиль по плану, описанному ранее.
• начертите разметку.
• постепенно вращайте винт, чтобы границы достигали нужных значений.

Как снять фару на Киа Рио — рассматриваем по полочкам

Автовладелец, знающий, как снимается фара на Киа Рио, сможет заменить ее самостоятельно. Это поможет ему быстро устранить неисправность, препятствующую нормальной эксплуатации автомобиля.

При этом потребуются небольшие технические знания и стандартный ремонтный набор. При работе с передними фарами для снятия бампера может потребоваться помощник, так как одному работать с массивной деталью может быть неудобно.

Для установки необходимо приобретать только новые, оригинальные детали. Реплики могут не подойти по линейным параметрам, а контрактные детали с разбора могут иметь скрытые недостатки.

Снятие фронтальной оптики Киа Рио

В начале приведем пошаговый метод снятия фары автомобиля. Это бывает необходимо нередко, когда нужна смена фонаря или чистка, невзирая на то обстоятельство, что для них установлен особый омыватель фар Киа Рио. Чтоб всякий раз по причине этого не ехать в сервис, рекомендуется научиться делать это самостоятельно.

Создать аккаунт

Зарегистрировать новый аккаунт в нашем сообществе. Это несложно!

Зарегистрировать новый аккаунт

На видео показана пошаговая инструкция по замене фар на Киа Рио:

: Киа Рио 2017 люкс обзор — рассмотрим обстоятельно

Метод процесса снятия противотуманных фар на Киа Рио

• Данный процесс начинаем с неотклонимого поднятия передка автомобиля на подставки.
• Винты пластмассовой защиты противотуманные фары извлекаем. Снимаем защиту.

Противотуманные фары Киа Рио

• Выворачиваем нижний винт, фиксирующий фару, и отсоединяем электронный штекер.
• Противотуманную фару снимаем, до этого отсоединив верхнюю крепежную пружину. (См. также статью Противотуманки на Kia Rio: особенности.)

KIA RIO 2010 смена стёкол фар

KIA RIO 2010 г/в на этом деле автомобиле мы произвели работы для устранения запотевания и смене стекол на фарах, стекл.

Снятие задней оптики Киа Рио

Задняя фара на Киа Рио смотрится также прекрасно

Снятие заднего фонаря Киа Рио также займет не много времени, если знать главные секреты.

Обрати те внимание! Задний габарит на автомобиле и хетчбэке Киа Рио имеет различные методы демонтажа. На хетчбэке всегда снимать легче и там не нужно снимать заднюю отделку

На хетчбэке всегда снимать легче и там не нужно снимать заднюю отделку.

Порядок выполнения коррекции светового потока

Для корректировки правильной направленности потока света головных фар необходимо.

1. Найти место с ровной площадкой и стеной.
2. Поставить автомобиль почти вплотную к стене.
3. Замерить расстояние от поверхности площадки до середины фары. Перенести его на стенку, в соответствующем месте. Пометить отметку хорошо видимым маркером или мелом.
4. Отъехать на 5 метров от стены. Включив ближний свет, проконтролировать, чтобы верхняя граница его отражения на стене совпадала с нанесенной отметкой.
5. При несовпадении кромки света с линией маркера, нужно добиться его вращением корректоров, предусмотренных в большинстве моделей Kia Rio. Если на фарах вашего авто нет корректоров, регулировку направленности светового потока выполняют путём ослабления (с установкой шайб) и подтяжки болтов крепления головной фары.

https://youtube.com/watch?v=LdVEU3nEsmQ

Добившись нужной регулировки, можно быть полностью уверенным, что на расстоянии до 50 метров впереди автомобиля поток света будет распространяться параллельно дорожному покрытию, что предотвратит ослепление встречных водителей. Таким образом, при перегорании на авто «Киа Рио» 2 или 3 ламп головного освещения, их можно достаточно просто заменить, отрегулировав направленность потока света, чтобы добиться идеального освещения дороги.
