Шкив: назначение, типы, материалы для изготовления

Вопросы замены и ремонта шкива коленвала

Шкив коленвала — деталь надежная и долговечная, однако со временем возможно его повреждение и выход из строя. При обнаружении износа зубчатого шкива, а также в случае появления трещин, сломов, деформаций и иных повреждений шкив следует демонтировать и заменить на новый. Демонтаж шкива также может потребоваться и при выполнении ремонтных работ на двигателе.

Процесс замены шкива коленвала зависит от типа его крепления. Наиболее просто снять шкив на болтах — достаточно выкрутить болты, при этом следует зафиксировать коленчатый вал, не допуская его проворачивания. Демонтаж зубчатого шкива на одном болте несколько сложнее и в общем случае выглядит следующим образом:

1. Зафиксировать автомобиль, подложив под колеса упоры, в случае бензинового двигателя снять с катушки зажигания разъем (для того, чтобы стартер проворачивался, но двигатель не запустился), в случае дизельного двигателя снять разъем с клапана подачи топлива ТНВД;
2. Обработать болт каким-либо средством, которое поможет сорвать крепеж с места без его поломки;
3. Надеть на болт ключ с длинной рукояткой, она должна доставать до пола, либо дополнительно использовать трубу;
4. Прокрутить стартером двигатель — в этом случае болт должен провернуться. Если не получится с первого раза, то можно повторить;
5. Выкрутить болт;
6. С помощью специального съемника демонтировать шкив с носка коленчатого вала.

Следует заметить, что для доступа к шкиву в автомобилях с продольным расположением двигателя лучше воспользоваться смотровой ямой, а в автомобилях с поперечным расположением двигателя придется демонтировать правое колесо.

При срыве болта следует соблюдать осторожность — он ввернут с большим усилием, поэтому довольно высок риск его поломки. Снимать шкив с коленвала рекомендуется с помощью специального съемника, хотя можно воспользоваться и простой монтажной лопаткой, но в этом случае также следует соблюдать осторожность. На некоторых шкивах предусмотрены специальные резьбовые отверстия, в которые можно ввернуть болты и снять шкив

Однако в этом случае под вворачиваемые болты следует подкладывать стальной лист, так как болт может продавить переднюю стенку блока двигателя или другие расположенные под ним детали

На некоторых шкивах предусмотрены специальные резьбовые отверстия, в которые можно ввернуть болты и снять шкив. Однако в этом случае под вворачиваемые болты следует подкладывать стальной лист, так как болт может продавить переднюю стенку блока двигателя или другие расположенные под ним детали.

Монтаж шкива коленчатого вала осуществляется в обратном порядке. Однако здесь может возникнуть сложность, так как шкив плотно устанавливается на носок коленвала, что требует больших физических усилий. Место посадки шкива для облегчения его монтажа можно обработать консистентной смазкой.

При правильной замене шкива коленчатого вала все агрегаты двигателя будут работать нормально, обеспечивая надежное функционирование всего силового агрегата.

Шкив — это приводное колесо для передачи или получения крутящего момента от приводного ремня. Ременная передача использовалась людьми с античных времен, в средние века началось массовое ее применение в деревенских прялках. С началом промышленной революции ими оснащался каждый станок. В наши дни шкивы широко применяются в двигателях внутреннего сгорания, станках, бытовых приборах, ручном электроинструменте. Приводные ремни и колеса подверглись стандартизации – это позволяет добиться их взаимозаменяемости. Стандартизованы также правила и приемы изображения деталей на чертежах.

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

• Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ, которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
• Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

• В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
• Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

• Домкрат.
• Противооткатные упоры.
• Монтировку и отвертки с плоским жалом.
• Набор ключей.
• Торцевые головки и удлинитель.

Рекомендуем: Виды присадок для восстановления двигателя внутреннего сгорания

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Установка китайского двигателя на мотоблок Урал

Приветствую уважаемых форумчан. Здесь есть где то похожая тема, точнее она вообще о Уралах, и в ней тема замены двигателя затронута без каких либо конкретных примеров (кроме пожалуй нескольких роликов в ютюбе, где без деталей и с рекламой кратко освещается конкретная установка). Суть я почерпнул в ней, но некоторые детали так и остались под вопросом. Здесь же буду излагать свой опыт по установке, не без вашей конечно помощи. На данный момент имеется мотоблок Урал с почти нерабочим двигателем EVP/

Куплен одноступенчатый понижающий редуктор для двигателей с валом 19,05мм

Заказан бензиновый 4-тактный двигатель Green Field GF-170FE (именно с электростартером, таково требование отца, т.к. рассчитывается что мотоблок будет использоваться с тележкой для поездок за травой кроликам)))

Теперь дело осталось за шкивом на редуктор и ремнями. Но ремни буду покупать после установки двигателя, благо в городе есть завод по производству резинотехнических изделий УЗЭМИК и фирменный магазин при нем, ремни подобрать будет не проблема. Со шкивом не совсем понятно. Родной шкив от Урала имеет посадочное на вал 32мм. Вал нового редуктора 15мм. Сделать проставку не сложно. Но… Нашел на этом форуме паспорт к мотоблоку Урал, кто то из форумчан отсканировал, за что ему большое спасибо. Так вот, обороты вала редуктора на 1 скорости около 300об/мин, на 2 600об/мин. Обороты китайского двигателя до 3600об/мин, с новым редуктором 1800об/мин, т.е. где то в 3-6 раз больше необходимого (при условии что ставить родной шкив от Урала), т.е. шкив тоже менять. Пока варианта два — заказать новый, или подогнать от мотокультиватора Крот, такой

к сожалению на замерил габариты родного шкива, а также не могу найти габариты шкива Крота, так что пока в творческом поиске. Буду очень признателен всем за дельные мысли, или опыт, в данной самоделке. П.С. двигатель в любом случае будет установлен, сделаю подробную инструкцию что и как делал, дабы люди не мучились как я в поиске необходимого материала…

Уход

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

• регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
• постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
• соблюдения всех правил и норм эксплуатации электрического устройства;
• проверка соосности лазерным уровнем;
• проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Основные мероприятия комплексного технического осмотра:

• регулярная чистка всех рабочих узлов;
• проверка воздушных фильтров;
• регулярная замена деформированных деталей;
• проверка свечей зажигания;
• смена масла;
• смазка деталей системы управления;
• регулировка сцепления;
• смена глушителя;
• регулировка натяжения ремней.

Мотоблок – универсальный аппарат, который используется не только фермерами, но и обычными жителями, имеющими приусадебные участки. Данный агрегат является многофункциональным прибором, дающим возможность убирать снег, косить траву и газоны, перевозить грузы, качать воду и убирать улицы. Для выполнения различных видов работ достаточно просто поменять навесное оборудование. Данный процесс занимает небольшой отрезок времени и имеет несложную технологию. Стабильную работу аппарата обеспечивает большое количество различных деталей. Одним из наиболее важных элементов в мотоблоке является шкив. Простая деталь круглой формы является связующим звеном между мотором и движущимися элементами. Именно от работы шкива зависит весь процесс выполнения работ.

О том, как заменить шкив редуктора и передней сцепки на мотоблоке «Нева» МБ-2, смотрите в видео ниже.

Разновидности шкивов

Как мы уже писали ранее, автопроизводители могут ввести в конструкцию своих авто различные шкивы. Хоть внешне деталь с авто одной марки может внешне не отличаться от детали другой, разница есть всегда. И дело здесь не только в форме, но и в балансировке. Тем не менее шкивы делятся на несколько типов. А именно:

1. Под клиновый ремень. Именно шкивы под такой ремень установлены на подавляющем числе легковых, грузовых, спортивных автомобилей. Шкив под ремень является той самой цельнолитной или цельносварной деталью, о которой говорилось выше. Прокручиванию шкива препятствует шпонка на коленвале, а сама деталь крепится гайкой (в редких случаях болтом);
2. Зубчатый шкив. На современных ГРМ далеко не всегда используется цепная передача. С целью облегчения всей системы конструкторы решили использовать специальные ремни. Зубчатый шкив на своей внешнем ободе имеет зубья, с которыми сцепляются пазы на внутренней поверхности ремня. Несмотря на кажущуюся уязвимость зубьев, они почти не истираются;
3. Демпферный шкив. Зубчатые шкивы позволили решить проблему несовпадения углов вращения, а демпферные позволяют решить проблему импульсных механических воздействий, непременно возникающих в систему газораспределения авто. Такой шкив имеет резиновую прослойку, разделяющую рабочий диск и внутреннюю обойму – демпфер.

Вся тройка шкивов имеет свои достоинства и недостатки

Важно понимать, что конструктивное исполнение шкива зависит и от того, как устроены смежные с ними элементы и каковы особенности их работы. Те же демпферные шкивы позволили решить проблемы механических воздействий и вибраций, возникающих при запуске двигателя и изменении частоты, с которой вращается коленвал

Вместе с тем демпфер шкива довольно быстро выходит из строя. Давайте уделим этому чуть больше внимания.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

https://youtube.com/watch?v=GlEnVClRoqU

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Назначение шкива коленвала

Конструкция служит передачей от привода до навесного оборудования и состоит с массивной дисковой, чугунной детали, которая находится на оси. Кроме того, содействует амортизации при переменах во вращении, балансировки вращающегося приспособления, остуживания ремней.

В конструкции имеется просвет, при помощи которого диск насаживают на распредвал в передней части, что исходит с карбюратора либо с клапанного инжектора. На нем размешается крепеж. А сверху находятся отверстия для присоединения клиновидных и поликлиновидных ремней. Сама конструкция достаточно тяжелая, потому при изготовлении на заводе делают отверстия, для уменьшения веса.

Деталь бывает двух видов – демпферный шкив коленвала и обычный. В отличие от бездемпферного, деталь имеет массивные кольца. Снаружи находится прокладка, которая находиться отдельно от основания. Прокладка снижает вибрации. Кроме того, деталь оснащена наружным диском и периферией, соединенных прочной резиной. Каучуковая прокладка защищает от перепадов температур и других воздействий. При длительном использовании транспортного средства, прокладка изнашивается. Потому ее время от времени необходимо менять, чтобы сохранить в целости более важную деталь – массивный диск. Внешнее алюминиевая автодеталь с неровностями. Зубчатое покрытие содействуют работе датчика положения детали.

Рекомендуем: Что лучше распределенный впрыск или непосредственный?

Экскурс по брендам

Производитель автомобильных шкивов коленвала немало

Автолюбителю важно определить самого лучшего производителя – только его изделие будет служить долго

Мы акцентируем внимание на таком, казалось бы, банальном вопросе потому, что многие автолюбители покупают дешевые аналоги сомнительного качества. Хорошие аналоги предлагают такие фирмы:

• SNR (Франция);
• Corteco (Германия);
• SKF (Швеция);
• NTN (Япония).

Обычно шкивы этих фирм входят в оригинальную комплектацию. Стоимость деталь достаточно высока, но она более чем оправдана. Бюджетные аналоги могут предложить такие компании:

• SWAG (Германия);
• Magneti Marelli (Италия);
• Febi (Германия);
• SAT (Китай);
• Contitech (Германия).

Если автолюбитель решил отдать предпочтение бюджетному варианту, то ему стоит осознавать риски. Периодический осмотр шкива станет обязательным. Хорошие аналоги можно найти у Contitech, Magnetti Marelli, а вот с Febi может не так повезти. Красной ценой на шкив является та, что выставлена продавцами на продукт от Febi – ничего дешевле брать категорически не советуем.

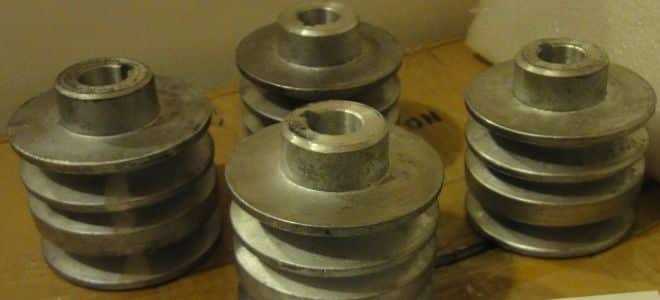

Шкив для мотоблока – характеристики и области применения

Шкив на мотоблок – это элемент редуктора, основная функция которого заключается в передаче усилия мотора, благодаря чему сельскохозяйственная машина может передвигаться вперед или назад. Для этого шкив монтируется на центральный вал двигателя мотоблока. По сути, данная деталь представляет собой колесо, передающее крутящее усилие мотора на другое колесо посредством каната или ремня.

Размеры имеющихся в продаже шкивов могут быть разными. Помимо размеров, шкивы отличаются между собой по материалу, из которого они изготавливаются. Чаще всего в продаже встречаются элементы, для производства которых используется алюминий, сталь, чугун и дюраль. Детали из этих материалов обладают высокой прочностью, к тому же, они не подвергают износу ремни и канаты, посредством которых они связаны с другими элементами мотоблока. Нередко в продаже можно найти шкивы, изготовленные из пластмассы, фанеры или текстолита. Их качество гораздо ниже стальных и алюминиевых деталей для мотоблока.

Прежде, чем приобрести шкив на редуктор мотоблока, крайне важно заранее купить новый ремень. Только после этого можно выбирать новый шкив, учитывая размеры купленного ремня

Для монтажа на мотоблок подходят шкивы трех типов:

• дисковые детали – их наружный диаметр составляет от 80 до 400 мм;
• шкивы со спицами – наружный диаметр таких элементов составляет порядка180–1000 мм:
• монолитные – в этой группе находиться двухручейный шкив, диаметром 25, и трехручейный шкив, диаметром 100 мм.

В продаже можно найти шкивы, обладающие цилиндрической или конусообразной формой посадочного отверстия. И те, и другие детали имеют по 8 канавок, которые необходимо регулярно шлифовать, чтобы не поддавать износу ремни, используемые для передачи крутящего момента на мотоблоке.
