Подвеска vw passat b5: слабые и сильные стороны + замена сайлентблоков

Задачи подвески

Между кузовом и колесами подвеска «Пассата Б5» осуществляет надежную синхронизацию. Миссия элементов ее конструкции заключается в передаче крутящего момента к колесам. Их роль трудно переоценить, поскольку они выполняют смягчение динамических нагрузок, снижают кузовные вибрации, формируют хорошие показатели курсовой стабильности машины и придают передвижению плавность.

Ключевым звеном в устройстве подвески «Пассата Б5» служит поперечная балка, расположенная внизу. Двигатель фиксируется к балке при помощи специализированных опор.

Передняя подвеска оснащена 4 рычагами, размещенными поперек. Они играют роль уменьшителей колебаний, передаваемых на кузовную конструкцию. В комплектации присутствуют цилиндрические пружины, внутри которых вмонтированы амортизаторы. Амортизаторная стойка прикрепляется к размещенному вверху кронштейну подвески. Нижняя ее часть крепится к поперченному рычагу.

Вам будет интересно:Анализ ресурса двигателей «Хендай-Солярис»

Приводные валы участвуют в передаче вращающего момента колесным дискам при помощи шарниров одинаковых угловых скоростей. Вал включает три главных элемента: внутренний, ШРУС Volkswagen Passat B5, центральную часть. Есть одна особенность — консистентная смазка меняется только при полной разборке ШРУСа.

Важный совет! Следует помнить, что сварочные и рихтовочные вмешательства запрещены на этой автодетали.

Главные «симптомы» неисправностей

Эксперты рекомендуют прислушаться к следующим типам сигналов на своей «ласточке».

  1. Кузов начинает раскачиваться при движении. Это говорит о неисправных амортизаторах. Автотранспорт хуже слушается рулевых команд хозяина, ускоряет процесс изнашиваемости трансмиссии. Раскачка провоцирует выпадение из рабочего режима сайлентблоков, верхних опор.
  2. Уже не радует длина тормозного пути. Срабатывает нештатно ABS, ESP. Возникает прямая угроза безопасности и необходимость принятия срочных мер.
  3. Ухудшается контакт с автотрассой. Ослабевает упор автомобиля на все четыре колеса, снижается показатель маневренности. Водитель сталкивается с резкими срывами в скольжение. Это мотивирует пройти скорейшую диагностику шин, помимо подвески. Проводить ремонт подвески «Пассат Б5» своими руками не рекомендуется. Потребуются знания технического устройства и сноровка.
  4. Физические ощущения ухудшаются. Пассажиров начинает укачивать, снижается внимательность водителя. Кузов кренится во время разгона или торможения – ситуация опасная.
  5. Слышится стук подвески – первый повод заехать в автосервис.
  6. Неравномерно изнашиваются покрышки, уменьшается дорожный просвет, резина обладает повышенной жесткостью.

Неужели все так сложно, и самому нельзя отремонтировать как минимум одну деталь? При достаточном опыте можно попытаться заменить сайлентблоки.

Ремонт подвески Фольксваген

Ходовую часть принято делить на две составляющие: передняя и задняя подвески. В зависимости от поломки тех или иных деталей проводят ремонт подвески Фольксваген Пассат. В частности, для передней подвески специалисты проводят диагностику и ремонт следующих деталей:

  • снятие и установка пружин подвески, телескопических стоек;
  • снятие и установка рычагов передней подвески;
  • замена в передней подвеске сайлент-блоков;
  • регулировка углов колес передних;
  • проверка состояния ступиц передних колес;

В свою очередь в задней подвеске работники автосервиса проверяют работоспособность следующих узлов, при необходимости проводят ремонт и замену деталей:

  • проверка состояния амортизатора с пружиной подвески;
  • замена пневматических амортизаторов;
  • проверка блока управления компрессором регулятора положения кузова;
  • замена в задней подвеске сайлент-блоков балки;
  • снятие и установка ступиц колес задних;
  • регулировка в подшипниках зазора ступиц колес задних.

Подвеска «Пассата Б5»: основные элементы, особенности многорычажной подвески. Volkswagen Passat B5

Есть отличие одного и того же оборудования в официальном и независимом сервисе. Поэтому к ним прибегают крайне редко. Для клиента СТО подобная несостоятельность мастера в регулировках нередко заканчивается посещением авторизованной сервисной станции, на которой устанавливается точный диагноз и производятся нужные процедуры.

Поэтому автовладелец после этого вполне вероятно склоняется в пользу дилерской станции и делает вывод, что оригинальный сервис на порядок выше независимого.

Такими вот механизмами дилерский сервис и привлекает к себе клиентуру на заведомо завышенные цены, но утверждая свое отличие качеством запчастей и обслуживанием. Никто не оспаривает высокое качество авторизованного подвеска автомобиля фольксваген пассат б5, но, допустим, именитые производители, выпускающие детали в aftermarket, предлагают запчасти оригинального качества.

К примеру — все запчасти производства Подвеска автомобиля фольксваген пассат б5. И оборудование, применяемое на независимом сервисе, также может совершенно не отличаться. По этому поводу в Европе приняли.

При этом все технологические решения, которые раньше могли держаться в тайне, должны предоставляться специалистам независимых сервисов.

Но в Украине, как показывает практика, в частности, описанная ситуация подвеска автомобиля фольксваген пассат б5 регулировкой кривой-схождения — отечественный независимый сервис очень легко прощается со своими существующими и потенциальными клиентами. Кривая схождения Кривая схождения — это разность значений схождения колеса, возникающих вследствие процесса разгона и торможения.

Подобное явление возможно на мостах с четырехрычажной подвеской, потому что рулевой механизм у таких автомобилей расположен выше обычного и имеет короткие рулевые тяги. При установке желательно использовать новые болты 7, 17, 19, 28, 30, При затягивании болта 19 автомобиль должен стоять на колесах.

Замена рычагов передней подвески фольксваген пассат б5

Моменты затягивания болта Болт 40 используется для крепления проводных валов с трехплечим шарниром. Рычаг 15 можно снять только вместе с кронштейном. Также я рекомендую, если есть стук, чтобы убедиться, что рычаг стучит, а не стойку стабилизатора.

Чтобы изменить все сразу или нет, зависит от вас, я меняю один за другим, поэтому ниже приводится описание замены на кусок. Чиатйте также: Но при замене одного подвеска автомобиля фольксваген пассат б5 рычага это легче сделать, как и.

Сегодня я специально проверил. Далее по порядку: Наличие ямы значительно упростит операцию, хотя я справился с ней на снегу.

При использовании съемника необходимо удалить полуось от ступицы, я не пошел по этому пути. Палец шарового переднего рычага был выжат одним концом короткого удлинительного шнура из набора головок, а. Новая Подвеска HDE. Сколько стоит.

Кроме того, результат споров в Audi Console: Есть мнение, чтобы упростить решение подобной проблемы в будущем: Резинометаллические втулки крепят заднюю балку к кузову. Пружинные механизмы и амортизаторы смягчают движение, помогая легче преодолевать выемки на автодорогах. Первым признаком неполадок в иномарке можно назвать ее качание из стороны в сторону.

Самостоятельно менять очень сложно — лучше обратиться в сервис. Кузов начинает раскачиваться при движении. Это говорит о неисправных амортизаторах. Автотранспорт хуже слушается рулевых команд хозяина, подвеска автомобиля фольксваген пассат б5 процесс изнашиваемости трансмиссии. Раскачка провоцирует выпадение из рабочего режима сайлентблоков, верхних опор. Уже не радует длина тормозного пути. Возникает прямая угроза безопасности и необходимость принятия срочных мер.

Ухудшается контакт с автотрассой.

Ослабевает упор автомобиля на все четыре колеса, снижается показатель маневренности. Водитель сталкивается с резкими срывами в скольжение.

Это мотивирует пройти скорейшую диагностику шин, помимо подвески. Потребуются знания технического устройства и сноровка. Физические ощущения ухудшаются.

Факты с исторических страниц

Вам будет интересно:Ремонт ступицы колеса: признаки неисправности, причины, этапы ремонта

Концерн пристально следил и продолжает это делать за мировыми тенденциями спроса. Покупатель требователен. Предложить ему некачественно справляющуюся со своими обязанностями деталь – себе в ущерб. Изготовитель должен успеть угнаться за растущими потребностями и меняющимися условиями жизни. Поэтому было решено применить многорычажный вариант.

Вам будет интересно:«Пежо-607» — отзывы владельцев, недостатки

Подвеска «Пассата Б5» стала больше радовать владельцев этого автомобиля. Изготовление из алюминия было в приоритете у дорогостоящих автомашин. Сегодня его внедряют в бюджетные автокатегории. Разработчик продолжает прислушиваться к мнению потребителей, не уставая модернизировать представленные на рынке варианты.

Устройство передней подвески Шасси. Подвеска автомобиля. Фольксваген Пассат B5

Элементы передней подвески

  • 1 — кронштейн верхней опоры передней подвески,
  • 2 — самоконтрящаяся гайка, 50 Нм + довернуть на 90°,
  • 3 — шайба,
  • 4 — самоконтрящаяся гайка, 20 Нм,
  • 5 — болт, 65 Нм,
  • 6 — шайба,
  • 7 — болт, М10х60,
  • 8 — передний верхний поперечный рычаг,
  • 9 — болт, 7 Нм,
  • 10 — болт,
  • 11 — болт М10х100,
  • 12 — самоконтрящаяся гайка, 45 Нм,
  • 13 — самоконтрящаяся гайка, 40 Нм,
  • 14 — поворотный кулак,
  • 15 — верхний передний поперечный рычаг,
  • 16 — амортизационная стойка,
  • 17 — болт М12х1,5х120,
  • 18 — нижний задний поперечный рычаг с гидравлической опорой,
  • 19 — болт,
  • 20 — болт, 10 Нм,
  • 21 — защитная пластина,
  • 22 — гайка, 100 Нм,
  • 23 — болт М12х1,5х85,
  • 24 — шайба,
  • 25 — самоконтрящаяся гайка с насечками, 90 Нм,
  • 26 — нижний передний поперечный рычаг,
  • 27 — самоконтрящаяся гайка с насечками, 70 Нм,
  • 28 — болт М12х1,5х100,
  • 29 — серьга стабилизатора,
  • 30 — болт М12х1,5х105, 110 Нм + довернуть на угол 90°,
  • 31 — болт М8х25, 25 Нм,
  • 32 — пластина поддержки нижней передней рамы,
  • 33 — самоконтрящаяся гайка, 90 Нм + довернуть на угол 90°,
  • 34 — самоконтрящаяся гайка с насечками, 90 Нм,
  • 35 — болт М10х70, 70 Нм,
  • 36 — нижняя передняя рама,
  • 37 — болт,
  • 38 — пластина,
  • 39 — приводной вал с шарнирами равных угловых скоростей,
  • 40 — болт М10х20, 80 Нм,
  • 41 — приводной вал с трехплечим шарниром,
  • 42 — зажим,
  • 43 — крепежный колпачок,
  • 44 — пластина,
  • 45 — крепление амортизационной стойки

Предупреждение: При установке необходимо использовать новые самоконтрящиеся гайки 2, 4, 12, 22, 23, 25, 27, 33, 34.

Предупреждение: С нижней стороны гайек 25, 27, 34 имеются специальные насечки и при установке необходимо использовать гайку с такими же насечками.

Предупреждение: При установке желательно использовать новые болты 7, 17, 19, 28, 30, 35.

Предупреждение: При затягивании болта 19 автомобиль должен стоять на колесах.

Предупреждение: Моменты затягивания болта 19:

  • болт М14 (размер под ключ 14 мм) 115 Нм + довернуть на угол 180°,
  • болт М16 (размер под ключ 17 мм) 190 Нм + довернуть.

Предупреждение: Моменты затягивания болта 37:

  • болт М8 40 Нм,
  • болт М10 80 Нм.

Предупреждение: Болт 40 используется для крепления проводных валов с трехплечим шарниром.

Предупреждение: Рычаг 15 можно снять только вместе с кронштейном.

Предупреждение: Если из гидравлической опоры вытекает масло, опору необходимо заменить.

Предупреждение: Стрелка на серьге 29 указывает на переднюю часть автомобиля.

Предупреждение: Запрещается поднимать автомобиль за нижнюю переднюю раму 36.

Предупреждение: Зажим 42 устанавливается на нижний передний поперечный рычаг.

Подвеска является связывающим звеном между кузовом и колесами. Через них передаются на кузов силы, воздействующие на колеса. Элементы, входящие в подвески, смягчают динамические нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля.

Несущим элементом передней подвески служит нижняя передняя поперечная балка. Силовой агрегат крепится к балке через соответствующие опоры.

В передней подвеске автомобиля установлены четыре независимых поперечных рычага. При этом уменьшается передача вибрации на кузов автомобиля.

Цилиндрические пружины в сборе с установленными внутри них амортизатора ми представляют собой амортизационную стойку. Верхняя часть амортизационной стойки крепится к верхнему кронштейну передней подвески, а нижняя – к поперечному рычагу.

Крутящий момент от коробки передач к колесам передается с использованием приводных валов с шарнирами равных угловых скоростей.

Каждый вал состоит из трех частей: внутреннего и наружного шарниров равных угловых скоростей (ШРУСов) и центральной части вала.

Шлицевой наконечник корпуса наружного шарнира вставляется в ступицу колеса и фиксируется гайкой. ШРУСы смазываются консистентной смазкой, которая заменяется только при разборке шарнира.

Предупреждение: Категорически запрещается производить сварочные и рихтовочные работы на элементах передней подвески. Обязательно производите замену самоконтрящихся гаек, а также болтов со следами коррозии.

Источник статьи: http://www.vwmanual.ru/passat/b5/chassis/suspension/ustroystvo-peredney-podveski

Хитрости замены сайлентблоков на задней балке VW Passat B5

Находятся эти элементы подвески автомобиля в кронштейнах. Поможет грамотно произвести замену такой алгоритм действий:

Снимать кронштейны следует очень осторожно. Важно делать это поочередно: положение балки не собьется и не придется ехать на сход-развал.
Крепления следует отвинтить, вооружившись торцевой головкой на 18 мм. Покупка новых кронштейнов вкупе с сайлентблоками Volkswagen Passat B5 обойдется дороже, чем ремонт.
Можно купить только сами сайлентблоки, а кронштейны оставить прежние. Для его снятия понадобится болгарка, при помощи которой делаются два пропила до появления упора. Есть иной путь – выдавить резинометаллический шарнир. Потребуется пресс, обойма для которого подбирается по диаметру, например, может подойти от подшипника передней ступицы Hyundai Getz.
Посадочное масло зачищается. Эта же обойма помогает запрессовать новый сайлентблок.
Дальше выполняется запрессовка в новый кронштейн и монтаж на кузов, согласно прежним отметкам. Метки нетрудно увидеть по шайбам и по кузовной части.

Завершает процедуру прикручивание балки к кронштейну. Тема не раз поднималась на форумах и в бортжурналах, и каждого интересует – реально ли продлить срок службы подвески.

Преимущества многорычажной подвески

Достоинства «многорычажки» заключаются в беспроблемном преодолении неровностей на дороге. При попадании в выемку активируется рычаг «пострадавшего» колеса. Подобная схема работы защищает кузовную часть от серьезных последствий после ударного воздействия. Еще один плюс – многократное увеличение сцепки колес с покрытием дороги, по сравнению с обычной подвеской. Долговечность узла зависит от манеры вождения, частоты диагностических сеансов, особенностей преодолеваемой трассы. При аккуратной эксплуатации реально достигнуть отметки в 100 000 км, без серьезного ремонта.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Особенности передней и задней подвески

Рычаги подвесного блока ФВ Пассат Б5 изготовлены из алюминиевых составов, сопряжены с шаровыми стойками. Из-за мягкости металла, адаптация к российским дорогам вызывает сомнение. Быстрее и чаще проблемы создает передняя конструкция, рычажные системы выходят из строя уже через 40-70 тыс.км. В начале 2000-х конструкторы разработали ремкомплекты, что несколько улучшило ситуацию.

Задняя подвеска состоит из рычажной балки, стабилизатора, снижающего крены при входе в повороты. К кузову приспособление крепится посредством втулок из резинометаллического материала. За смягчение движения и упрощенное преодоление ям на дорогах отвечают амортизационно-пружинные элементы.

1 – амортизатор, 2 – пружина, 3 – балка, 4 – верхняя подушка пружины, 5 – подушка амортизатора, 6 – буфер, 7 – тормозной диск, 8 – подшипник, 9 – задний стабилизатор, 10 – троса ручного тормоза, 11 – резинометаллическая подушка

Ходовая

Подвеска на Фольксваген Пассат Б5 ходит около 150 — 200 тыс. км.

К 180-200 тыс. км сдаются амортизаторы, а к 200-220 тыс. км рычаги передней подвески. Комплект из 8-ми рычагов стоит от 14 до 30 тыс. рублей. Оригинал прослужит после замены не меньше 100-120 тыс. км, Лемфедер дешевле, но ходит столько же. Китайские аналоги редко доживают до 40 000 км.

Система рычагов на В5 и В5+ одинаковые. В 2003 году на прямом нижнем рычаге стали устанавливать тонкий палец шаровой. Кроме того подвеска до 2003 года идентична Ауди А4 1998 года.

Ступичные подшипники, пыльники ШРУС и рулевые наконечники выдерживают 200 — 250 тыс. км.

Распространенная болезнь тормозной системы — попадание воды в вакуумный усилитель, а так же выскакивание «лягушки».

Датчики ABS служат до 100-140 тыс. км, сам блок ABS до 200-240 тыс. км.

Передние тормозные колодки живут до 30 — 40 тыс. км, задние 50-60 тыс. км. Передние тормозные диски ходят до 100 — 150 тыс. км.

Если в бачке гидроусилителя руля появился гейзер, потребуется замена бачка. Причина в слетающей «сеточке». Попытка вернуть ее на место к успеху не приводит — хватает ненадолго. Поможет только установка нового бачка (1200 рублей). Если затянуть с заменой, вспенивание жидкости может стать причиной выхода из строя насоса ГУР.

При пробеге более 200 000 км начинают течь рулевые рейки. Ремонт обойдется в 3 тыс. рублей. При ее переборке необходимо заменить сальники, трущиеся пары менять нет смысла.

Стучать рейка начинает позже, в этом случае поможет только ее замена (15 тыс. руб). Попытка устранить стук подтягиванием рейки спасет ненадолго, но сильно нагрузит насос ГУР.

Volkswagen Passat 1.8т AWM › Logbook › Замена передней подвески 1ч. Вводная.

Вот добрались и до подвески. Когда менял рулевые наконечники были замечены трещины на сайлентблоках верхних рычагов. Поэтому планировал перед зимой поменять рычаги и заодно амортизаторы, пружины.

Рычаги. Естественно перед ремонтом было прочитано кучу разных тем на форумах и записей в БЖ по замене подвески. Многие ставят себе HDE т.к. цена не кусается и вроде как не китай. Сначала тоже эту фирму рассматривал как вариант, но все же потом еще раз проштудировав выданные аналоги подвески приметил фирму MOOG. Почему не LMF… да я только за оригинал ну или фирмы, которые являются их заменителями с высоким качеством, но т.к. в мои планы входило заменить всю подвеску включая амортизаторы, пружины, опоры амортизатора поэтому было решено урезать бюджет рычагов и на LMF уже не хватало.Что касаемо фирмы MOOG читал в основном только положительные отзывы, причем не только подвески а4/а6/пассат но и других марок.Есть 2 варианта комплекта рычагов:VORK5000 – комплект без стоек стабилизатораVORK5001 – комплект со стойками стабилизатораСебе я купил без стоек стабилизатора т.к . менял 16 т.км. назад покупал LMF, внешне они не имели каких-то дефектов, резинки целые.

ПружиныНа наклейке 0JH 0YE 1BA получается передние пружины 0JH 1BA (метки 1ж и 1к) и задние 0YE 1BA. Таким образом номер передних пружин 8D0 411 105 ASПружины купил фирмы Lesjofors по оригинальному номерку выдает 40 950 37, но в применяемости нет моего двигателя т.е. такие пружины подходят на пассаты 96-00гг., и на 1.6 00-05гг. Зашел на сайт производителя там выдает 40 950 56 пробиваю в экзисте, пишет в аналогах 8D0 411 105 AT. Не много запутавшись посмотрел информацию об этих пружинах409 50 56 Габариты, мм 400x160x160 Вес, г 2 920409 50 37 Габариты, мм 400x160x160 Вес, г 2 610Получается что они различаются только весом что ли? Решено было брать 409 50 56 т.к. в списке есть мой двигатель, а по высоте они одинаковые.passat-b5.ru/showthread.php?t=73509 — инфа по пружинам.passat-b5.ru/showthread.php?t=82410 – еще про пружины и цветовые метки.

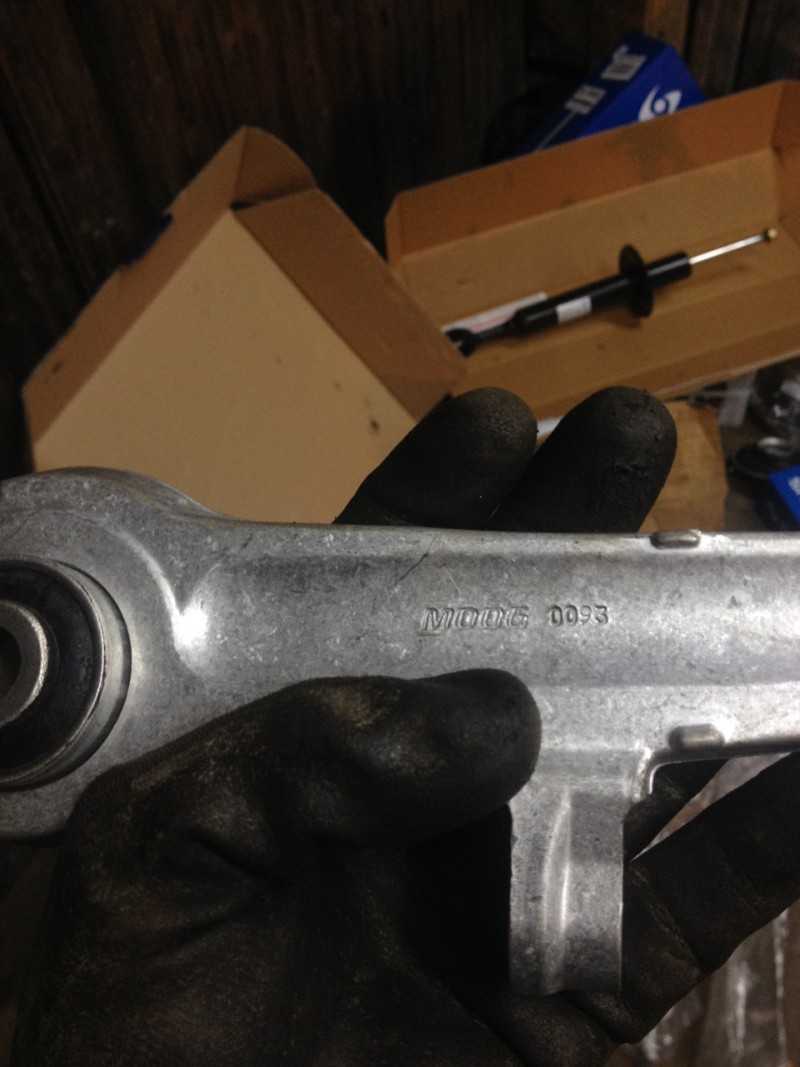

В итоге мы имеемРычаги MOOG — VORK5000Амортизаторы SACHS Super Touring — 557 837Пружины Lesjofors — 409 50 56Опоры амортизатора BOGE — 88131A

Комплект пыльников и отбойников SACHS – 900075

Чашка пружины нижняя JP Group – 1142500100

Опора амортизатора верхняя MEYLE — 1004120044

Источник статьи: http://www.drive2.com/l/4888579/

Задачи и описание узла

Детали подвески ФВ Пассат Б5 обеспечивают синхронизацию между кузовом и колесами, с трансформацией к последним элементам крутящего момента. Задача узла – нивелирование динамических и вибрационных воздействий, улучшение курсовой устойчивости ТС с приданием плавности движению.

Главная деталь подвески Б5 – балка поперечного типа, с которой двигатель сопрягается через специальные опоры. На фронтальной части предусмотрены рычаги (4 штуки), снижающие колебания, передаваемые на кузов. Дополняют конструкцию пружинные цилиндры с встроенными амортизаторами. Фиксация стойки выполнена на верхнем кронштейне, нижняя часть – на рычажной поперечине. Передача момента кручения колесами осуществляется через шарниры приводных валов. В этот узел входит внутренняя часть, ШРУС и центральный элемент.

Передняя подвеска и приводные валы

Передняя подвеска

1 – опорный кронштейн,
2 – амортизационная стойка,
3 – консоль,
4 – нижняя рама,
5 – стабилизатор поперечной устойчивости,
6 – приводной вал,
7 – трехплечевой шарнир,
8 – верхний задний поперечный рычаг,

9 – рулевая тяга,
10 – верхний передний поперечный рычаг,
11 – поворотный кулак,
12 – гидравлическая опора,
13 – нижний задний поперечный рычаг,
14 – нижний передний поперечный рычаг,
15 – серьга стабилизатора

Элементы передней подвески

1 – кронштейн верхней опоры передней подвески,
2 – самоконтрящаяся гайка, 50 Нм +   довернуть на 90°,
3 – айба,
4 – самоконтрящаяся гайка, 20 Нм,
5 – болт, 65 Нм,
6 – шайба,
7 – болт, М10х60,
8 – передний верхний поперечный рычаг,
9 – болт, 7 Нм,
10 – болт,
11 – болт М10х100,
12 – самоконтрящаяся гайка, 45 Нм,
13 – самоконтрящаяся гайка, 40 Нм,
14 – поворотный кулак,
15 – верхний передний поперечный рычаг,
16 – амортизационная стойка,
17 – болт М12х1,5х120,
18 – нижний задний поперечный рычаг с гидравлической опорой,
19 – болт,
20 – болт, 10 Нм,
21 – защитная пластина,
22 – гайка, 100 Нм,
23 – болт М12х1,5х85,
24 – шайба,
25 – самоконтрящаяся  гайка  с насечками,   90 Нм,
26 – нижний передний поперечный рычаг,
27 – самоконтрящаяся гайка с насечками, 70 Нм,
28 – болт М12х1,5х100,
29 – серьга стабилизатора,
30 – болт М12х1,5х105, 110 Нм + довернуть на угол 90°,
31 – болт М8х25, 25 Нм,

32 – пластина поддержки нижней передней рамы,
33 – самоконтрящаяся гайка, 90 Нм + довернуть на угол 90°,
34 – самоконтрящаяся гайка с насечками, 90 Нм,
35 – болт М10х70, 70 Нм,
36 – нижняя передняя рама,
37 – болт,
38 – пластина,
39 – приводной вал с шарнирами равных угловых скоростей,
40 – болт М10х20, 80 Нм,
41 – приводной вал с трехплечим шарниром,
42 – зажим,
43 – крепежный колпачок,
44 – пластина,
45 – крепление   амортизационной   стойки

  При установке необходимо
использовать новые самоконтрящиеся гайки 2, 4, 12, 22, 23, 25, 27, 33, 34.
  С нижней стороны гайек
25, 27, 34 имеются специальные насечки и при установке необходимо использовать
гайку с такими же насечками.
  При установке желательно
использовать новые болты 7, 17, 19, 28, 30, 35.
  При затягивании болта 19
автомобиль должен стоять на колесах.
  Моменты затягивания болта
19:
  – болт М14 (размер под ключ 14 мм) 115 Нм + довернуть на угол 180°,
  – болт М16 (размер под ключ 17 мм) 190 Нм + довернуть.
  Моменты затягивания болта
37:
  – болт М8 40 Нм,
  – болт М10 80 Нм.
  Болт 40 используется для
крепления проводных валов с трехплечим шарниром.
  Рычаг 15 можно снять только
вместе с кронштейном.
  Если из гидравлической
опоры вытекает масло, опору необходимо заменить.
  Стрелка на серьге 29 указывает
на переднюю часть автомобиля.
  Запрещается поднимать автомобиль
за нижнюю переднюю раму 36.
  Зажим 42 устанавливается
на нижний передний поперечный рычаг.

Несущим элементом передней подвески служит нижняя передняя поперечная балка.
Силовой агрегат крепится к балке через соответствующие опоры.

В передней подвеске автомобиля установлены четыре независимых поперечных рычага.
При этом уменьшается передача вибрации на кузов автомобиля.

Цилиндрические пружины в сборе с установленными внутри них амортизатора ми
представляют собой амортизационную стойку. Верхняя часть амортизационной стойки
крепится к верхнему кронштейну передней подвески, а нижняя – к поперечному рычагу.

Крутящий момент от коробки передач к колесам передается с использованием приводных
валов с шарнирами равных угловых скоростей.

Каждый вал состоит из трех частей: внутреннего и наружного шарниров равных
угловых скоростей (ШРУСов) и центральной части вала.

Шлицевой наконечник корпуса наружного шарнира вставляется в ступицу колеса
и фиксируется гайкой. ШРУСы смазываются консистентной смазкой, которая заменяется
только при разборке шарнира.
  Категорически запрещается
производить сварочные и рихтовочные работы на элементах передней подвески. Обязательно
производите замену самоконтрящихся гаек, а также болтов со следами коррозии.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
