Восстанавливаем свет фар мазда 6 gg

Регулировка света

Отрегулировать винтами в горизонтальной и в вертикальной плоскости ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен нужному. Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.

Полный размер Всем привет! Хочу поделиться своими заметками по работе LED фар

Со временем обратил внимание на то, что граница светового пучка находится очень близко, иными словами освещается участок дороги не более 30 метров

Добавлю, что это касаемо ближнего света фар. Особенно это заметно при движении по трассе, когда отсутствует освещение.

В городе света хватает. У кого LED фары знают, что свет очень яркий и плотный, а граница яркой зоны очень четкая. Все это создает дискомфорт для глаз и напряжение в целом.

Пытаясь найти информацию по теме, понял, что я не одинок, и очень многие владельцы Mazda 6 жалуются на малую зону освещения. Было решено немного приподнять свет фар, но сделать хотелось это так, чтобы результат устраивал и меня, и владельцев встречных авто.

Прибегать к услугам официалов и сторонних сервисов не стал.

Регулировка фар mazda 6 — Украинский Мазда Клуб :: proteu.ru

Хочу поделиться своими заметками по работе LED фар

Со временем обратил внимание на то, что граница светового пучка находится очень близко, иными словами освещается участок дороги не более 30 метров. Добавлю, что это касаемо ближнего света фар

Особенно это заметно при движении по трассе, когда отсутствует освещение. В городе света хватает.

У кого LED фары знают, что свет очень яркий и плотный, а граница яркой зоны очень четкая. Все это создает дискомфорт для глаз и напряжение в целом.

Регулировка света фар Mazda 6 2002-2015

Пытаясь найти информацию по теме, понял, что я не одинок, и очень многие как отрегулировать фары мазда 6 Mazda 6 жалуются на малую зону освещения. Было решено немного приподнять свет фар, но сделать хотелось это так, чтобы результат устраивал и меня, и владельцев встречных авто.

Прибегать к услугам официалов и сторонних сервисов не.

Наличие стенда регулировки света, не означает умение им пользоваться. Делать это на глаз не хотелось, а нормальных и актуальных схем настройки фар в интернете не нашел.

Топливный бак должен быть заполнен. Расстояние Х от центра фары до середины автомобиля измеряется на автомобиле.

Регулировка света

Проверить и при необходимости довести как отрегулировать фары мазда 6 нормированного давление в шинах. Установить автомобиль на горизонтальную площадку перпендикулярно экрану на расстоянии 10 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Включить ближний свет. Направление светового пятна регулировать для каждой фары отдельно. Другую фару во время регулировки закрыть непрозрачным материалом.

Отрегулировать винтами в горизонтальной и в вертикальной плоскости ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен нужному.

Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через как отрегулировать фары мазда 6 С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.

Третья линия должна быть расположена на 22 см ниже от первой линии М. Верхняя граница световых пятен противотуманных фар соответственно должна совпадать с третьей линией Объясню как проще.

Замена Лампы Ближнего Света Мазда 6 Gg

Лампочки почти не перегорали в Mazda 6 с 2002 по 2008 год? Когда-нибудь это случится в любой ситуации. И вы обнаружите, что дилер Mazda отправит вас к дилеру. К сожалению, я, как и многие, убежден, что из-за мелочей не хватает времени и денег, чтобы каждый раз обращаться к дилеру.

Вам нужен элемент управления, который поможет вам заменить середину на Mazda 6. Хотя это поможет владельцам других марок Mazda. Сегодня вы также получаете доступ к дальним и противотуманным фарам.

Шаг 1. Откройте крышку

Сначала убедитесь, что фары выключены. Далее откройте капот внутри машины. Найдите крышку отсека лампы снаружи автомобиля (рис. 1). Существует проблема для некоторых моделей автомобилей. V6s с турбонаддувом и Mazda плотно упакованы с двигателем. Это усложняет ситуацию, но вы все равно получаете доступ к корпусу фары. Вы найдете кого-то с маленькими руками или снимите бампер (но это совсем другая история).

Шаг 2Опустите руку вниз и возьмитесь за крышку (рис. 3.5). Прокрутите влево, чтобы открыть.

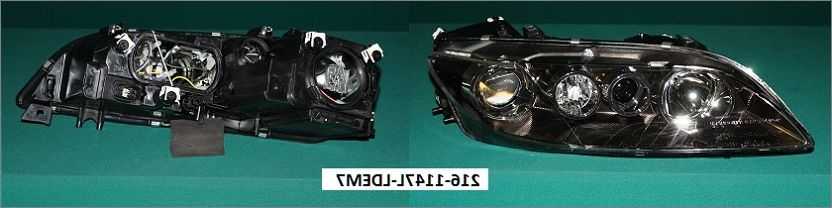

Мазда 6 разбирать фару. левая мазда 6 г.г. фара 2002.2007

разбери свет сам Мазда 6 ГГ 2002. 2007 Как быстро и легко снять стекло с корпуса фары. необходимо.

Шаг 3 Снимите крышку и положите ее.

Шаг 4 Посмотрите на фару в сборе. Посмотрите на защелку, которая закрывает ближний свет.

Шаг 5 Нажмите защелку назад и сбоку, чтобы освободить ее.

Шаг 6 Теперь вы можете легко поднять защелку и зафиксировать ее сверху (спасибо инженерам Mazda).

Шаг 7 Короткий луч теперь свободен, и вам нужно аккуратно снять его с корпуса фары

Я говорю осторожно, потому что может быть, лампа не перегорела, но есть просто трудности с подключением. Медленно и осторожно вынимайте лампу, чтобы она не касалась поверхности лампы, и вы сохраните лампу

Шаг 8 Обратите внимание на положение лампы относительно жгута. Это поможет, когда вам нужно вставить последнюю лампу

Снимите лампу, потянув за металлический кусок (не пытайтесь прикасаться к стеклу!).

Шаг 9 Посмотри на ветку. Вы не сломлены просто проверь контакты, лампа не просит вас изменить.

Шаг 10 Если проход, если нить все еще повреждена, замените ее последней лампой H1

Шаг 11 Осторожно снимите последнюю лампу (стараясь больше не касаться стекла), вставьте ее в жгут проводов, глядя на положение, которое вы отметили ранее. Шаг 12 Осторожно и медленно поместите ближний свет обратно в корпус фары

Шаг 12 Осторожно и медленно поместите ближний свет обратно в корпус фары. Шаг 13 Потяните фиксатор вниз из держателя и поместите его обратно на место

Шаг 13 Потяните фиксатор вниз из держателя и поместите его обратно на место.

Замена галогенных ламп Mazda 6 (GJ) на светодиодные

В данном материале, посвященном замене штатного галогена в ближнем свете на светодиоды автомобиля Mazda 6, мы хотим продемонстрировать явное различие между заводским светом и современными LED-технологиями, установив яркие светодиодные лампы XS-Light Laser HD H11, которые имеют силу света в 9000 люмен на пару, чего, конечно, не сможет показать ни один комплект галогенных лампочек. Что любопытно, хоть новые лампы и светят значительно мощней старых, но потребляют питания аккумулятора они на порядок меньше – это одно из преимуществ светодиодов после их высокой яркости.

Линейка светодиодов XS-Light Laser HD охватывает ряд популярных цоколей – данные лампы имеют повышенную яркость за счет использования в их конструкции чипов последнего поколения. Они демонстрируют отличную работоспособность, не перегреваются и не выходят из строя: в корпусе каждой лампы присутствует вентилятор для охлаждения, да и вообще светодиоды сами по себе не греются выше 60 градусов. И, конечно, важным нюансом остается температура свечения, находящаяся на уровне 5000K, то есть свет станет белым без теплых или холодных оттенков, так как стандартный желтый современным автомобилистам уже порядком надоел.

Установка светодиодов на Мазда 6 имеет интересную особенность: снимать фары или бампер не нужно, но лампа в правой фаре меняется через капот, а в левой – через подкрылок

А еще есть один нюанс: важно зафиксировать в корректном положении светодиодные лампы XS-Light Laser HD H11, добившись правильного распределения света перед автомобилем. Для наглядного сравнения разницы между старыми галогенными лампами и новыми светодиодными мы сначала поменяли лампу в правой фаре, после чего включили свет

Как видно на фотографии, LED-лампа даёт по меньшей мере в два раза больше света, чем штатная.

Теперь с новыми светодиодами фары Mazda 6 засветились ярким белым светом; светотеневая граница ровная, плотная и с равномерной заливкой светом, паразитного свечения нет, боковая засветка минимальная, так что светодиоды XS-Light Laser HD H11 не будут слепить встречных водителей. Зато с таким ярким ближним светом сразу возрастет уровень безопасности при поездках по ночам, так как все-таки в практическом смысле тот свет, с которым машина заехала к нам в цех, не давал достойного результата. Учитывая, что осенью и зимой световой день весьма короткий, то действительно есть смысл в том, чтобы произвести подобный тюнинг автосвета.

Регулировка света фар Мазда 6 / Mazda 6

В своем автосервисе на «Мельникова, 5» мы занимаемся любыми работами касательно автомобильного света, предлагая как сложные нестандартные решения, так и выполняя быструю и несложную работу, к которой можно отнести регулировку света Mazda 6. Данный автомобиль буквально несколько дней назад обратился к нам с проблемой ближнего света: левая фара была чересчур опущена относительно правой, что, конечно, при езде сильно раздражает и мешает.

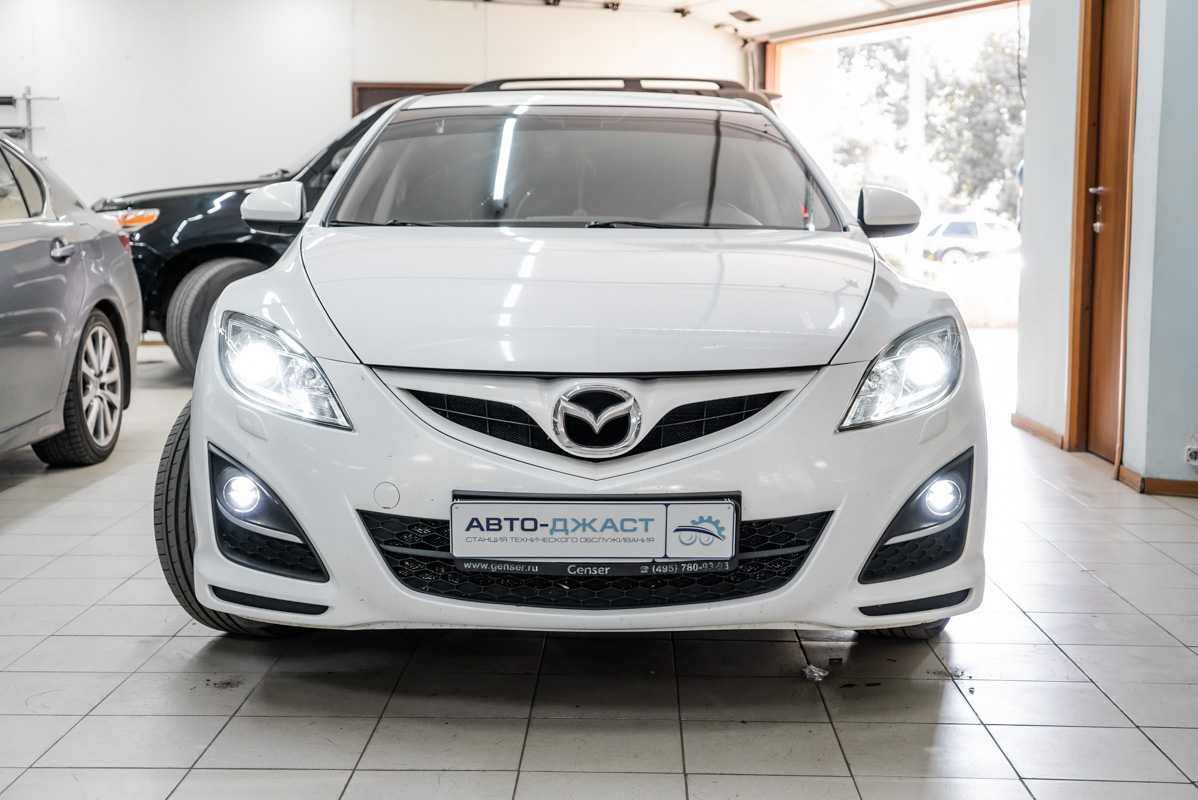

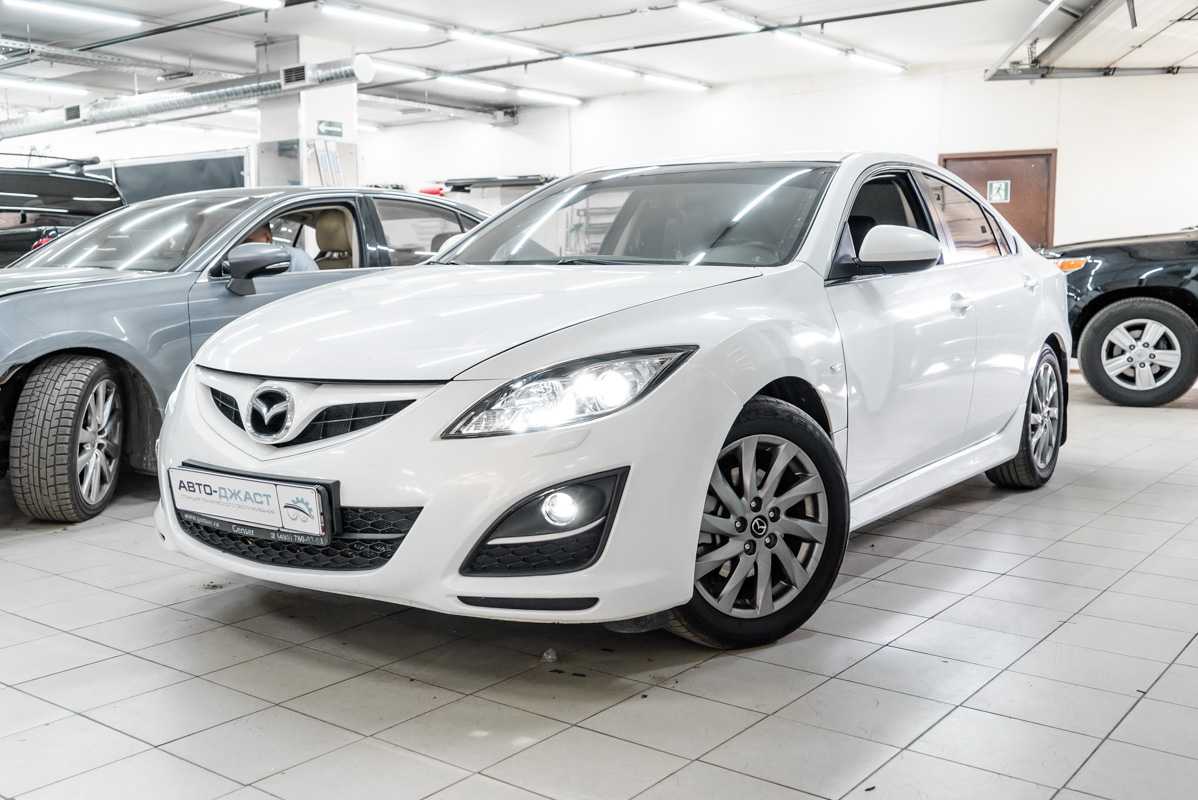

Автомобиль в момент обращения.

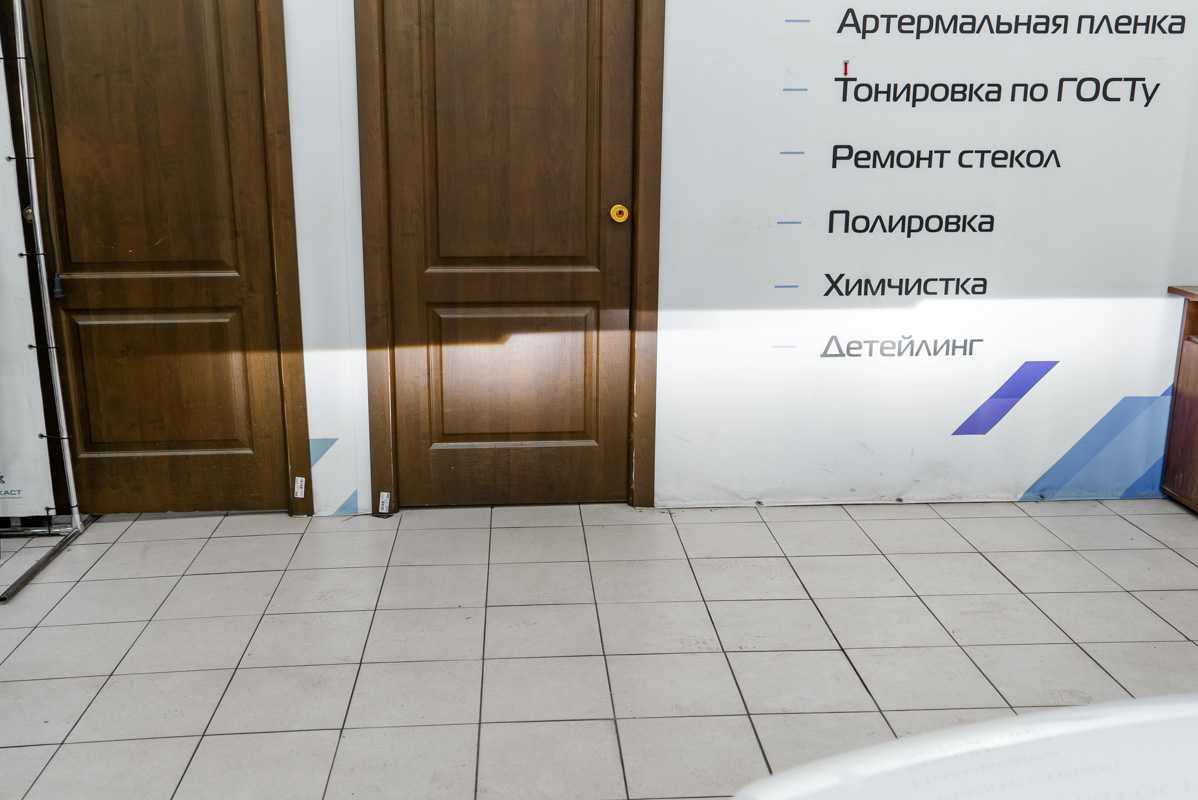

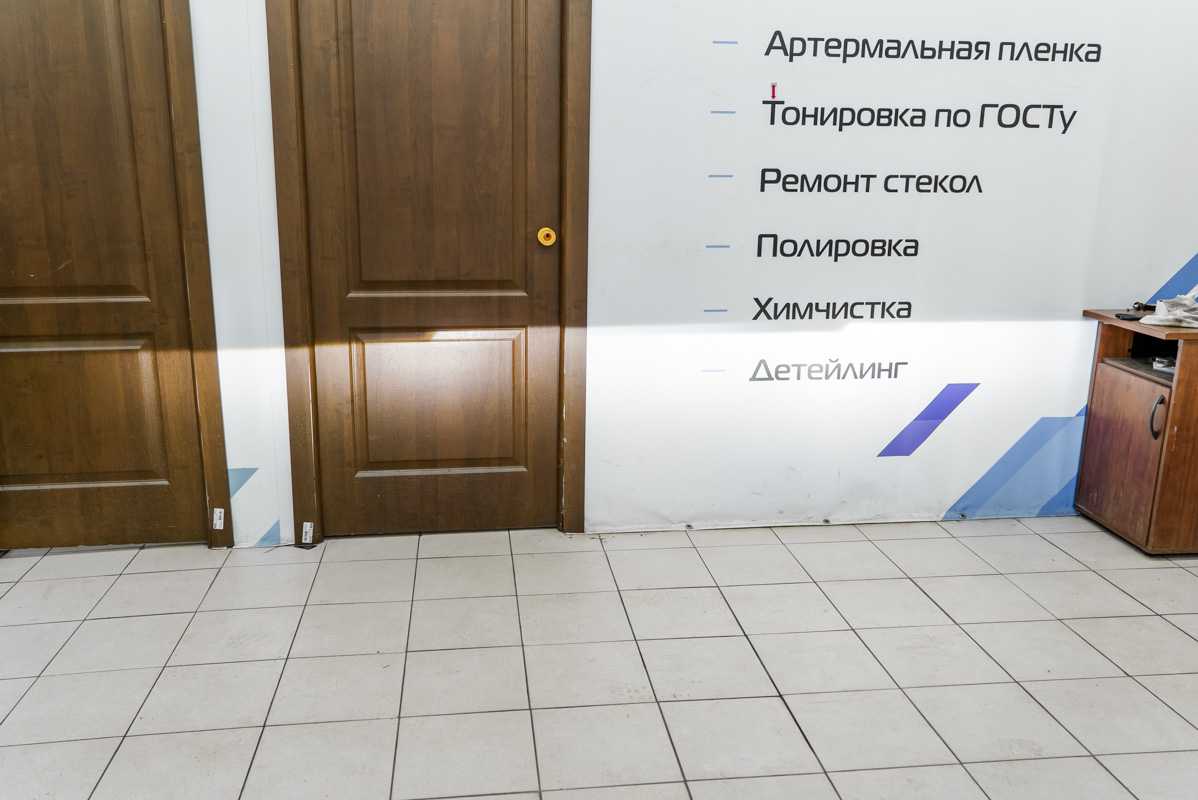

Исходная светотеневая граница до регулировки фар.

Регулировка света фар осуществляется с помощью специального прибора (фараскоп), благодаря которому можно идеально ровно выставить оптику автомобиля относительно горизонта, добившись светотеневой границы без насечек. По прибору можно выставить как фары головного, так и противотуманного света, что касается времени, то в среднем регулировка фар занимает порядка 10-15 минут, но в зависимости от марки автомобиля время может быть увеличено.

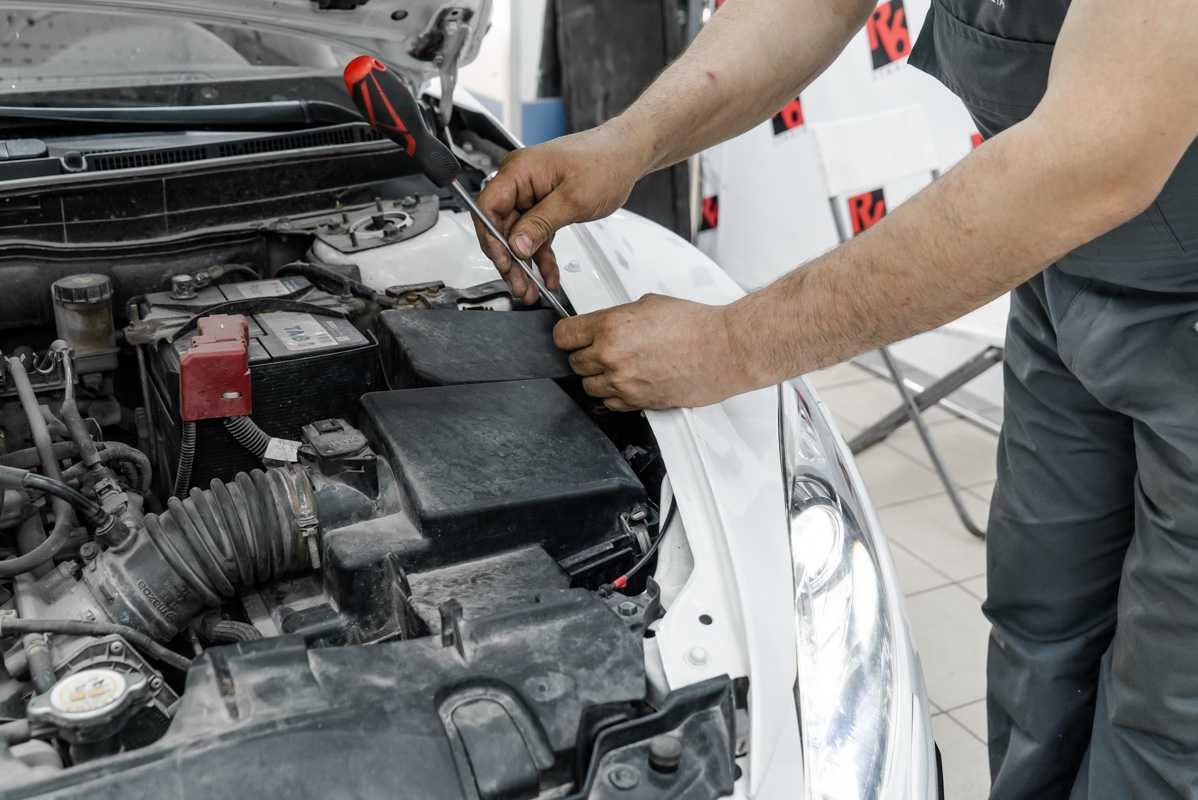

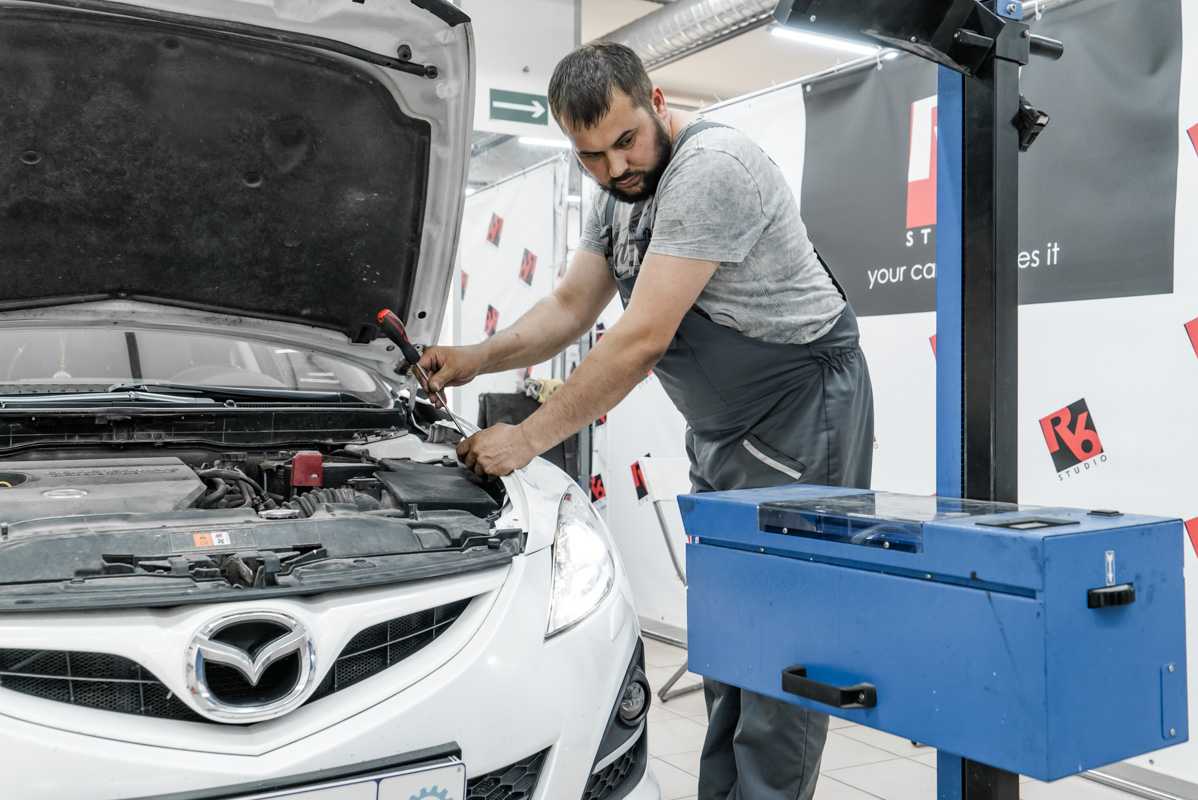

Регулируем положение оптики.

Что касается конкретно регулировки света фар Мазда 6, то мы отрегулировали положение линзы левой фары, подняв ее выше, также было скорректировано положение линзы в правой фаре – результат хорошо виден на фотографии, где по итогам работы светотеневая граница Mazda 6 с отрегулированными фарами выглядит несравнимо ровней, нежели в исходном состоянии, в момент, когда мы приняли автомобиль в своем автосервисе.

Итоговая светотеневая граница после регулировки фар.

Положение оптики напрямую влияет на качество освещения, а если вы заметили, что фары вашего автомобиля стали светить ниже или выше, то необходимо произвести регулировку фар, тем самым обеспечив комфорт и безопасность при езде в темное время суток.

Профессиональное дооснащение автомобиля

Мы в своем автосервисе предлагаем широкий спектр услуг по установке дополнительного оборудования для автомобилей: автосвет, автосигнализации, автозвук, тонирование, а также ателье и техническое обслуживание.

У нас работают только профессионалы – наши техники способны реализовать оперативно и качественно любую задумку клиента в плане детейлинга авто.

Для записи звоните +7(495) 432-33-73

Регулировка света

При помощи товарища удалось раздобыть схемы регулировки официалов, как для фар с лампами накаливания галогенная лампатак и LED. Может кому пригодится.

Хочу поделиться личным опытом настройки фар.

Включить ближний свет. Направление светового пятна регулировать для каждой фары отдельно.

Регулировка света фар Mazda 6 2002-2015

Другую фару во время регулировки закрыть непрозрачным материалом. Отрегулировать винтами в горизонтальной и в вертикальной плоскости ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен нужному. Фары считаются отрегулированными тогда, когда регулировка фар на мазда 6 границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.

Третья линия должна быть расположена на 22 см ниже от первой линии М. Верхняя граница световых пятен противотуманных фар соответственно должна совпадать с третьей линией Объясню как проще. Нашел ровную площадку перед стеной. Подогнал машину в плотную к стене.

Находишь ровную площадку перед стеной, подгоняешь машину вплотную, ставишь точки на стене, что бы центр линз фар точно по высоте и ширине совпадали М-А и М-В.

На стене должна быть в точ такая схема как. Z это пол.

Мазда 6 (2008+). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

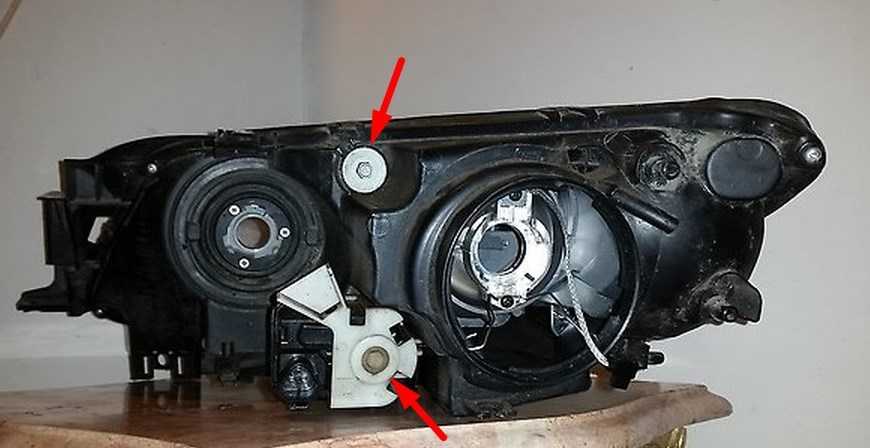

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Замена Лампы Ближнего Света Мазда 6 Gg

Замена и регулировка фар для Mazda 6 2002-2008

Как заменить ближний свет?

Лампочки почти не перегорали в Mazda 6 с 2002 по 2008 год? Когда-нибудь это случится в любой ситуации. И вы обнаружите, что дилер Mazda отправит вас к дилеру. К сожалению, я, как и многие, убежден, что из-за мелочей не хватает времени и денег, чтобы каждый раз обращаться к дилеру.

Вам нужен элемент управления, который поможет вам заменить середину на Mazda 6. Хотя это поможет владельцам других марок Mazda. Сегодня вы также получаете доступ к дальним и противотуманным фарам.

Шаг 1. Откройте крышку

Сначала убедитесь, что фары выключены. Далее откройте капот внутри машины. Найдите крышку отсека лампы снаружи автомобиля (рис. 1). Существует проблема для некоторых моделей автомобилей. V6s с турбонаддувом и Mazda плотно упакованы с двигателем. Это усложняет ситуацию, но вы все равно получаете доступ к корпусу фары. Вы найдете кого-то с маленькими руками или снимите бампер (но это совсем другая история).

Шаг 2Опустите руку вниз и возьмитесь за крышку (рис. 3.5). Прокрутите влево, чтобы открыть.

Мазда 6 разбирать фару. левая мазда 6 г.г. фара 2002.2007

разбери свет сам Мазда 6 ГГ

2002. 2007 Как быстро и легко снять стекло с корпуса фары. необходимо.

Шаг 3 Снимите крышку и положите ее.

Шаг 4 Посмотрите на фару в сборе. Посмотрите на защелку, которая закрывает ближний свет.

Шаг 5 Нажмите защелку назад и сбоку, чтобы освободить ее.

Шаг 6 Теперь вы можете легко поднять защелку и зафиксировать ее сверху (спасибо инженерам Mazda).

Шаг 7 Короткий луч теперь свободен, и вам нужно аккуратно снять его с корпуса фары

Я говорю осторожно, потому что может быть, лампа не перегорела, но есть просто трудности с подключением. Медленно и осторожно вынимайте лампу, чтобы она не касалась поверхности лампы, и вы сохраните лампу

Шаг 8 Обратите внимание на положение лампы относительно жгута. Это поможет, когда вам нужно вставить последнюю лампу

Снимите лампу, потянув за металлический кусок (не пытайтесь прикасаться к стеклу!).

Шаг 9 Посмотри на ветку. Вы не сломлены просто проверь контакты, лампа не просит вас изменить.

Светодиодные лампы для Mazda 6 (07-12)

Общие характеристики

Лампы производства КНР и Южной Кореи оснащены светодиодами от брендов LG, ITSWELL, SAMSUNG, Philips. В одном приборе их может быть от 2 до 92 штук.

Встроенный стабилизатор тока защищает светодиодную лампу от резких скачков электроэнергии в бортовой сети авто. Это напрямую влияет на срок службы, препятствует ускоренной деградации светодиодов. Кроме того, LED-приборы не нагреваются и не имеют слабого свечения в выключенном состоянии.

На светодиодные лампочки предусмотрена гарантия от 6 месяцев. Гарантийный срок каждого прибора можно узнать на странице с его описанием.

Замена и регулировка ламп ближнего света для мазда 6 2002-2008

Как улучшить внешний вид фар

На всем любимом алиэксперсс можно купить офигенный акксесуар для фар вашей мазды gg.

Сделайте глаза вашей мазды привлекательней не дороже 2000 руб.

Как заменить ближний свет?

Перегорали ли у вас лампы ближнего света на мазда 6 2002—2008 года выпуска? Когда нибудь это случится в любом случае. И вы удивитесь, что в руководстве по мазда вас отправят к дилеру. Но я, как и многие из вас, уверен, что, не хватит времени и денег, чтобы каждый раз ехать к дилеру из-за пустякового дела.

Итак, это руководство, чтобы помочь вам заменить ближний свет в Mazda 6. Хотя это может помочь и владельцам других марок мазда. Кроме того, по такому же принципу можно получить доступ к дальнему свету и противотуманным фарам.

Что вам понадобится:

— H1 Лампы (для низких лучей на Mazda6) — Две руки

Видео по замене ламп ближнего света у Мазды 6 2002—2008

Шаг 1. Откройте капот

Во-первых, убедитесь, что ваши фары выключены. Далее, откройте капот изнутри автомобиля. Найдите крышку лампы возле внешнего края автомобиля (рис. 1). Может возникнуть проблема для некоторых моделей машки. V6s и версии мазда с турбонаддувом плотно упакованы к двигателю. Это затрудняет, но все таки возможно получить доступ к корпусу фары. Вы можете, найти кого-нибудь с маленькими руками, или снять передний бампер (но это уже совсем другая история).

Шаг 2.Просуньте руку вниз и захватите крышку (рис. 2). Прокрутите влево, чтобы открыть.

Шаг 3. Снимите крышку и отложите ее в сторону.

Шаг 4. Посмотрите на сборку фар

Обратите внимание на защелку, которая блокирует ближнего света

Шаг 5. Нажмите на защелку назад и в сторону, чтобы освободить его.

Шаг 6. Теперь вы можете поднять защелку и привязать его к верхней кромке (спасибо инженерам Mazda).

Шаг 7

Ближний свет теперь свободен и может быть ОСТОРОЖНО удален из корпуса фары. Я говорю осторожно, потому что возможно лампа не сгорела, а просто просто проблемы в подключении

Удалените лампу медленно и осторожно, чтобы не касаться рукой самой поверхности лампы, и возможно вы сэкономите лампочку.

Шаг 8. Примите к сведению о положении лампы по отношению к жгуту провода. Это поможет, когда вы будете вставлять новую лампу. Извлеките лампу, потянув на окружающий кусок металла (Помните, чтобы попытаться не касайтесь стекла!).

Шаг 9. Посмотрите на нить накаливания. Возможно она не нарушена, тогда просто проверьте контакты, возможно лампа не требует замены.

Шаг 10. В случае если нить все же повреждена, замените новой лампой H1

Шаг 11

Достаньте новую лампу осторожно (Опять стараясь не прикасаться к стеклу), вставьте ее в жгут проводов, обращая внимание на позицию, которую вы отметили ранее

Шаг 12. Аккуратно и медленно разместите ближний свет обратно в корпус фары.

Шаг 13. Потяните защелку вниз из держателя и поставьте его обратно на место.

Шаг 14. Теперь вы можете включить свет и проверить работу лампочки. Если все прекрасно работает, можете закрыть крышку. Если не работает, то, вероятно, есть проблемы проводки или перегоревший предохранитель. Проверьте предохранитель.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Самостоятельные переделки

Владельцы автомобилей Мазда предыдущих лет выпуска, оценив потенциал, также изъявили желание заменить своими руками традиционные лампы на ксеноновые. (см. также статью Правильная установка противотуманных фар на Гранту)

Вот тут и проявилась дальновидность японских инженеров:

• автоматический корректор угла установки фар контролирует работу всех осветительных приборов блока;
• гидравлический омыватель обеспечивает безопасность при движении авто в плохих дорожных условиях.

Другими словами, владелец Мазды с блок-фарой легко мог осуществить ее модернизацию, не затрачивая для этого слишком много усилий и денежных средств.

Ведь при традиционном оснащении автомобиля ПТФ требуется:

1. выбор места в переднем бампере;
2. установка органов управления противотуманками в салоне автомобиля;
3. интеграция электронных компонентов в штатную систему;
4. изготовление наклеек на фары для защиты от камней.

В случае же с Мазда 6, владельцу предстоит решить несколько технических моментов:

• Смонтировать в подкапотном пространстве блок розжига для каждой ксеноновой фары;
• Заменить лампы ходовых огней на лампы для ПТФ;
• Подсоединить провода;

https://youtube.com/watch?v=oMJJQ9mQh_o

Регулировка света фар Mazda 6 (GH), 2007

Аннотация животрепещуща для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, с кузовом автомобиль, универсал и хэтчбек с бензиновыми движками объемом: 1.8, 2.0, 2.5 л. (R4 DOHC).

Нужный инструмент: отвертка с крестообразным лезвием, ключ «на 10».1. За ранее проверьте и по мере надобности доведите до нормы давление воздуха в шинах.2. Установите автомобиль перпендикулярно гладкой стенке (к примеру, в гараже) на расстоянии 3 м. Положите на сидение водителя груз массой 75 кп Разметьте на стенке экран, как показано на рис. 10.4. Продольная плоскость симметрии автомобиля должна проходить по косильной лески 0 на дисплее. Качните автомобиль с боковой стороны, чтоб самоустановились пружины подвесок.

Определите на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (650 мм) на дисплее.4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответственное нагрузке автомобиля с одним водителем.5. Включите ближний свет6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

Откройте капот и, вращая регулировочные винты, отрегулируйте (если размещение световых пятен не соответствует рисунку) положение на дисплее светового пятна для каждой фары по горизонтали.

8 и вертикали.9. Фары числятся отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные косильной лески 1 и 2 проходят через точки Е1 и Е2 скрещения горизонтальных и наклонных участков световых пятен.

Если на автомобиле установлены противотуманки, то направление их пучка света нужно отрегулировать только по высоте. Вращая регулировочный винт (показан на фото стрелкой, добейтесь, чтоб верхние границы световых пятен находились на косильной лески 4 либо чуток ниже ее.

Подсказка

Проблемы при неправильной настройке корректора

Корректор нужен для того, чтобы изменять направление пучка света фар. Не существует универсального положения оптики. То есть нельзя один раз настроить фары и забыть об этом. Регулировка направления света зависит от степени загруженности автомобиля.

Когда задний багажник автомобиля сильно нагружен и в салоне сидят несколько пассажиров, его передняя часть поднимается. Если в таком положении включить фары в темное время суток, то свет будет направлен вверх. В результате при движении фары будут ослеплять водителей, которые едут навстречу. В такой ситуации необходимо воспользоваться регулятором и перевести его в положении 3, что позволит опустить оптику.

После разгрузки автомобиля можно забыть об изменении положения регулятора. И в следующий раз, когда вы поедете в автомобиле уже один, окажется, что фары освещают лишь небольшой участок дороги рядом с автомобилем. Нужно снова воспользоваться регулятором и перевести его в положении 0, что позволит поднять оптику. Благодаря этому фары снова будут хорошо освещать дорогу.

Регулировка фар Мазда 6 GH

Для регулировки фар автомобиля Мазда6 GH необходимо снарядить это транспортное средство как для дороги. Иначе говоря, требуется заполнить весь его бак бензином, а также взять стандартный набор инструментов и погрузить на машину запаску. Также нужно проверить воздух в шинах и, если их давление отличается от нормативного, подкачать их. Стоит помнить, что описанный ниже вариант регулировки света подходит лишь для галогеновых ламп, если же фонари данного авто газоразрядные, то этот способ использовать не стоит, рекомендуется обратиться к профессионалам.

Для работы необходимо запастись отверткой с крестообразным лезвием, а также ключом «на 10». Действия проводятся в таком последовательности:

1. Mazda 6 GH нужно поместить перпендикулярно на дистанции три метра от гладкой стены. Далее на водительском сидении нужно расположить предмет или предметы, масса которых соответствует массе водителя. Нужно расположить Мазда 6 GH как на рисунке 10.4. Продольная плоскость симметрии машины должна располагаться на экране вдоль прямой, обозначенной цифрой 0. Транспортное средство необходимо тряхнуть сбоку, чтобы произошло саморегуляция подвесочных пружин.
2. Требуется выяснить, на какой дистанции средняя точка фонарей находится от земной поверхности. Она отвечает расстоянию на экране в 650 миллиметров (h).
3. Нужно выставить показатель регулятора электрокорректора в позицию, которая отвечает весу Mazda 6 GH, внутри которой сидит один водитель.
4. Требуется включить ближний свет в фарах.
