Замена свечей зажигания двигателя 1,4–1,6 (8V) Renault Logan, Sandero

Завод-изготовитель рекомендует применять на двигателях K7J и K7M свечи зажигания EYQUEM RFC58LZ2E или SAGEM RFN58LZ, а также CHAMPION RC87YCL.

В соответствии с регламентом технического обслуживания свечи зажигания заменяем через каждые 30 тыс. км.

Работу проводим на холодном двигателе.

Снимаем наконечник высоковольтного провода со свечи. Перед выворачиванием свечи удаляем грязь из колодца вокруг свечи зажигания — лучше продуть колодец сжатым воздухом.

Свечным ключом или высокой голов кой «на 16» с удлинителем выворачиваем…

…и вынимаем свечу зажигания. При установке свечи ее необходимо наживлять и вворачивать, вращая свечной ключ или удлинитель рукой, без воротка, во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению.

В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть. Окончательно затягиваем свечутребуемым моментом.

Чрезмерная затяжка свечи зажигания может привести к повреждению резьбы в свечном отверстии головки блока цилиндров. Аналогично заменяем остальные свечи. Устанавливаем только рекомендуемые заводом

Видео по теме «Замена свечей зажигания двигателя 1,4–1,6 (8V) Рено Логан, Сандеро»

Простая на первый взгляд работа по замене свечей зажигания на автомобиле Рено Логан первого поколения на самом деле не так уж и проста.

В ней есть свои особенности без знания и соблюдения которых можно запросто загубить поршневую двигателя.

Необходимые инструменты

Подготовительные работы

Это важно, так как вращая свечу (а особенно затягивая ее) на горячем двигателе можно повредить резьбу в свечном отверстии. И тогда поможет только ремонтная футорка вкрученная в головку блока

Мусор и песок в свечном колодце двигателя k7j 1,4 автомобиля Рено Логан первого поколения

При снятии наконечника нужно взяться за него рукой и тянуть вверх покачивая его из стороны в сторону. Тянуть за провод нельзя иначе можно повредить наконечник.

Замена свечей зажигания на двигателе k7j 1,4 л автомобиля Рено Логан первого поколения

Аккуратно рукой вставляем свечу в резьбовое отверстие и заворачиваем на сколько можно. После чего доворачиваем при помощи высокой головки и воротка. Слегка затягиваем. Момент затяжки 25-30 Н.м.

Повторяем процедуру замены для каждой свечи.

Таким образом при самостоятельной замене свечей зажигания на двигателе автомобиля Рено Логан следует учитывать и строго соблюдать следующие особенности:

Примечания и дополнения

Над контактным отводом каждой свечи, если говорить о 16-клапанниках, находится индивидуальная катушка зажигания. Корпус каждой из четырёх катушек удерживается одним винтом. На двигателе H4M (1,6) достаточно выкрутить эти винты, а с мотором F4R всё выглядит сложнее.

Две манипуляции с серым клеммником (F4R)

Снять катушку, размещённую в крайнем колодце, можно будет так:

1. Отключаем разъём, откручиваем винт (рис. 1);
2. Серый клеммник поворачиваем вправо, не отключая его. Смысл в том, что металлический лепесток не должен мешать изъятию корпуса катушки (рис. 2).

Перед тем, как снять свечи зажигания, на Рено Дастер отключают только клеммники всех катушек. Конечно, лучше будет отсоединить «минус» АКБ. Но можно просто выключить зажигание в кабине.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Рекомендуемые характеристики масла

Основные характеристики моторной жидкости:

• степень вязкости;
• температура вспышки;
• температура застывания;
• щелочное число;
• кислотное число.

Наиболее важным из всех показателей является степень вязкости. Чем выше этот параметр, тем в большем температурном диапазоне может эффективно применяться масло.

При повышении температуры вязкость снижается и наоборот. У минеральных масел данный показатель варьируется от 85 до 100 (величина безразмерная), а у синтетических – от 120 до 150.

Этот коэффициент шифруется по производственным стандартам. Например, у Renault Duster заводской параметр вязкости для масла ELF составляет 5w40. Эта маркировка говорит, что авто с такой смазкой можно эксплуатировать при температуре не ниже -30°C (иначе рекомендуется применять масла с индексом 0W-30 или 0W-40).

Температура вспышки – показатель, по которому можно судить о минимальной температуре возгорания легко воспламеняемых веществ в составе жидкости. У качественных масел этот параметр превышает 225°C.

По щелочному числу можно понять, насколько эффективно жидкость нейтрализует кислоты. Чем выше данное число, тем больше активных присадок в смазке остается, и наоборот. Для масел бензиновых двигателей показатель варьируется от 8 до 9 единиц, а для дизельных – от 11 до 14.

Мы рекомендуем использовать только оригинальные масла. Практика их использования показывает что двигатели выхаживают до миллиона километров. Вскрытие двигателей при 400-500 тысяч пробега показывало, что внутренности поражают чистотой, не имеют следов налета и нагара, следов износа. Отмечено так же что масло не угорает и не требует подлива от замены до замены.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Для бензинового двигателя 2.0 (F4R)

Основные технические характеристики:

• Высота – 55мм.
• Наружный диаметр – 79мм.
• Внутренняя резьба — M20 x 1,5.
• Давление открытия обгонного клапана — 1,3 бар.
• Вес — 0,260 кг.

Стоимость оригинала составит от 300 до 400 рублей.

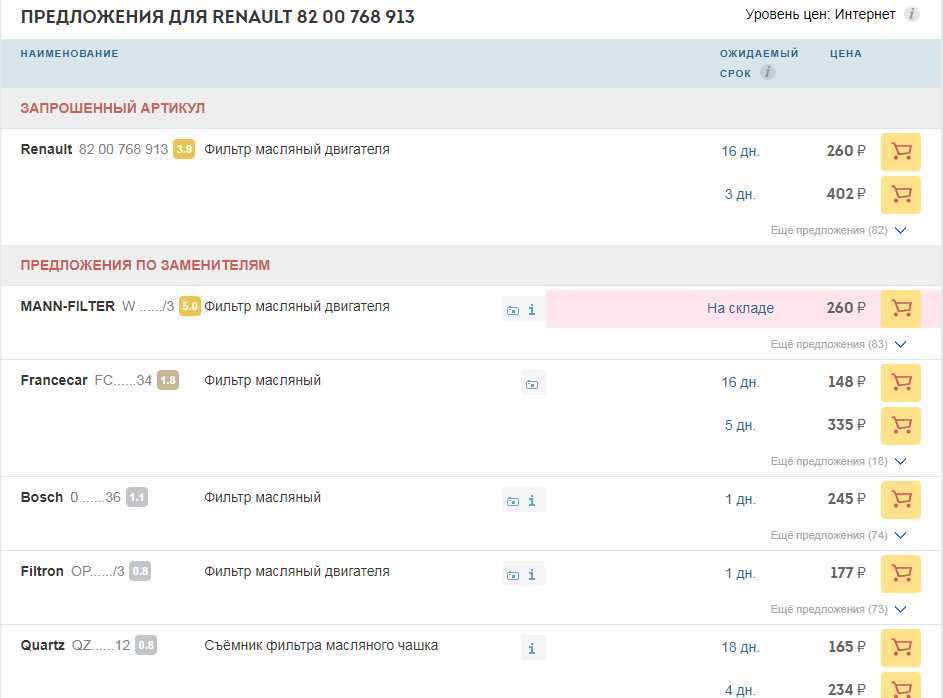

Но не везде можно приобрести оригинальный фильтрующий элемент. В этом случае, возможно, использовать аналог. По отзывам владельцем  для силового агрегата F4R существуют качественные заменители. Аналогичная продукция отличается конструкцией и использованием других материалов. Давление открытия обгонного у одних больше у других меньше от установленного в оригинальной продукции.

1. MANN-FILTER W 75/3 (Германия). Качественный аналог. Ни чем не хуже оригинальной продукции. Используется укладка гармошкой. Площадь фильтрации немного меньше.
2. FRANCECAR FCR210134 (Франция)
3. BOSCH 0 451 103 336 (Германия)

Приложение 1. моменты затяжки ответственных резьбовых соединений, h·м renault logan 2004-2021

*Устанавливайте новые болты.

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется моменты затяжки ответственных резьбовых соединений, h·м Renault Logan 2004-2021, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям.

Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки.

Подробное описание такого агрегата, как моменты затяжки ответственных резьбовых соединений, h·м Renault Logan 2004-2021 имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы.

Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Источник

Все шаги по замене свечей зажигания на Рено Дастер

Допустим, сеть была обесточена. На кроссовере Дастер замену свечей зажигания начинают с отключения разъёмов и обычно совмещают с регламентной заменой воздушного фильтра и салонного фильтра.

Первый шаг – манипуляции с разъёмом

Катушку отключают от сети: клеммник снимется, если нажать на фиксатор.

На втором шаге мы откручиваем винт крепления. Для двигателя F4R будут свои особенности (см. выше).

Доступ к свече открыт

Вытянуть корпус катушки из колодца – самая трудная операция. Пробуйте покачивать корпус из стороны в сторону.

Демонтаж каждой свечи проводят ключом «на 16». Об этом мы говорили выше. Когда свеча будет изъята, оберегайте колодец от пыли.

Самое простое действие

Лучше всего заклеивать отверстия скотчем.

Артикул катушек – 8200568671.

Монтаж

Удерживая свечу ключом, её устанавливают в колодец и пытаются вкрутить. Здесь не надо использовать рычаг или рукоять с трещоткой – наоборот, если свеча пойдёт не по резьбе, сразу почувствуется сопротивление.

Пусть руки проскальзывают – так не будет ошибок

На последнем этапе, когда свеча уже практически вкручена, надо взять динамометрический ключ и отмерить усилие 25-30 Н*м. Превышение этих значений ведёт к срыву резьбы.

Виды двигателей и нюансы проведения замены

Технология замены свечей на Рено Дастер зависит от модификации силовой установки. На дорестайлинговых версиях использовались два типа бензиновых силовых установок – 1,6-литровая (К4М) и 2,0-литровая (F4R).

На рестайлинговых кроссоверах мотор К4М заменили на более новый – H4M, а вот F4R менять не стали.

Процедура замены на агрегатах К4М и F4R практически идентична, за исключением одного небольшого нюанса, касающегося 2,0-литрового мотора. А вот на двигателе Н4М алгоритм отличается, причем существенно.

2,0-литровый мотор (F4R)

Далее рассмотрим полный алгоритм работ по замене свечей зажигания на 2-литровом агрегате F4R.

Из оснащения для выполнения процедуры понадобится:

• Набор головок с удлинителями и воротками;
• Свечная головка на 16 (глубокая и желательно оснащенная уплотнительной резинкой или магнитом для удержания свечей);
• Компрессор с пистолетом для продувки (вместо него можно использовать баллончик со сжатым воздухом, используемом при ремонте оргтехники);
• Комплект новых свечей зажигания.

Операция выполняется на холодном двигателе.

Технология работ:

• Отсоединяем от АКБ «минусовую» клемму;
• Отсоединяем от катушек фишки с проводкой (для снятия нужно нажать на фиксатор);
• С помощью пистолета для продувки или баллончика с сжатым воздухом обдуваем пыль с коллектора и прилегающих поверхностей;
• Головкой на 8 с удлинителем и воротком отворачиваем болты крепления катушек и извлекаем последние;
• На 4-мо цилиндре болт помимо катушки удерживает также электромагнитный клапан системы изменения фаз газораспределения. Чтобы извлечь катушку на этом цилиндре, после отворачивания крепежа нужно провернуть вокруг оси указанный клапан, чтобы проушина его фиксации не мешала извлечению;
• Продуваем свечные колодцы, чтобы выдуть из них накопившуюся пыль;
• Свечной головкой отворачиваем свечи. Если инструмент с магнитом или резинкой, то им же и производим извлечение. Если головка не удерживает свечи, то достать их поможет катушка зажигания (после выкручивая элемента, надеваем на него катушку и достаем);
• Устанавливаем новые свечи и закручиваем их с усилием 25 Нм. Если динамического ключа нет, то действуем так – от руки закручиваем до упора, далее доворачиваем воротком до упора, прикладывая к нему среднее усилие (чрезмерно тянуть нельзя, поскольку можно сорвать резьбу в головке);
• Ставим на место катушки, фиксируем их болтами и подключаем проводку.

Как видно, операция по замене свечей зажигания на Дастер с двигателем F4R – не сложная, главное, тщательно выдуть весь мусор и пыль, чтобы они не попали в свечные колодцы, а затем и в цилиндры.

Отличия проведения работ на моторе К4М, нюансы

Технология работ на Рено Дастер с 1,6-литровым агрегатом К4М практически ничем не отличается. Единственное, на этом моторе на 4-м цилиндре болт фиксирует только катушку, поэтому никаких дополнительных действий для ее извлечения не потребуется, просто выворачиваем крепеж и извлекаем деталь.

Кстати, мотор К4М – является очень распространенным и устанавливается он не только на Рено Дастер, а еще и Логан, и Сандеро, комплектуется им также Лада Ларгус. И на всех этих авто алгоритм замены свечей – идентичен.

Порядок работ представлен на фото.

Теперь об одной из неприятных особенностей двигателей Дастер. Катушки не имеют уплотнителей, поэтому не закрывают свечные колодцы, из-за чего в них попадает пыль, но это – полбеды.

Часто автовладельцы этого кроссовера сталкиваются с тем, что в колодцы 2-го и 4-го цилиндров попадают капли жидкости для омыва стекол, просачивающиеся из распылителей.

На работу свечей жидкость не влияет, но она приводит к образованию коррозии на ее корпусе. Если свечки долго не менялись, то ржавчина может оказаться достаточно сильной. Из-за этого при попытке открутить свечу нередко от корпуса откалываются частицы проржавевшего металла, которые после извлечения элемента падают в цилиндр.

Один из вариантов избежать такой неприятности – перед отворачиванием заржавевшую свечу зажигания обмазать консистентной смазкой (к примеру, «Литол»). Эта смазка будет «удерживать» отколовшиеся частицы ржавчины и предотвратит их попадание в цилиндр.

А в целом, чтобы не возникали проблем, следует на Рено Дастер чаще менять свечи зажигания, чтобы не допустить сильного ржавления их корпуса.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Артикулы детали для замены

Артикулы оригинальных ступичных шарикоподшипников от компании Renault:

• передняя ось – 402107049R;
• задняя балка – 432102069R;
• задняя рычажная подвеска – 402109533R.

Размеры подшипника

Габариты шариковых подшипников приведены в таблице.

Место установки	Код детали	Внешний диаметр, мм	Внутренний диаметр, мм	Ширина, мм
Подвеска колес передней оси	402107049R	80	42	39
Задняя балка	432102069R	62	30	48
Задняя рычажная подвеска	402109533R	77	42	39

Подходящие аналоги

Вместо оригинальных деталей могут устанавливаться узлы:

1. 1. Для передней подвески – шарикоподшипники производства компаний SKF (номер по каталогу – VKBA6682) или SNR (код – R15587).
   2. Для автомобилей с трансмиссией 4х2 в задних ступицах – детали от фирм SKF (каталожный номер – VKBA6799) или SNR (код – R155113).
   3. Для машин с системой полного привода (4х4) в задней подвеске – элементы от компаний SNR (код – R155114) или SKF (артикул – VKBA7000).

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установки	Оригинал, руб.	SNR, руб.	SKF, руб.
Передние ступицы	3250	2000	2300
Задняя балка	3050	2200	1400
Задняя рычажная подвеска	2300	2300	3700

Подведем итоги

Замена свечей зажигания на авто Рено Дастер объемом 2.0 и 1.6 является обязательной регламентной процедурой, своевременность которой напрямую влияет на корректность функционирования не только узла зажигания, но мотора в целом. Склоняйтесь к приобретению только качественных изделий и тогда на 15-тычячный интервал пробега можно будет гарантированно забыть о нарушениях работоспособности механизма зажигания.

Вынимаем свечу из колодца.

Устанавливаем новую свечу в обратной последовательности.

При вворачивании свечи необходимо вращать свечной ключ или удлинитель с головкой рукой, а не воротком или трещоткой, во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть. Окончательно затягиваем свечу моментом 25–30 Н·м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока цилиндров
