Изготовление сабвуфера для автомобиля

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

• H — высота коробки для динамика;
• L — длина корпуса;
• А — высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.

Толщина материала для производства короба сабвуфера составит 3 см.

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Метки: раскрыв, 250, труба, болванка, чертеж, фазоинвертор, делаем

Комментарии 87

а саму трубу где можно купить и где она в основном применяется ну кроме саба конечно

Труба 110…радиус 25…

Зачем тебе передняя плоскость такая большая? Там максимум 1см надо сделать чтобы на коробе закрепить

Это перегрев и переиянул

А ещё другая была труба такой тяжёлый на вес оранжевый…чем этот с середино белой…он на 17 см раскрывается…но я незнаю какой фирмы этот труба…просто я кусочек нашел…там ничего не написано

Мужики здорова всем! Какую ПВХ трубу использовать для раскрыва…у меня рвутся при раскрыве на 16см… использовал оранжевый химкор…где середина белая по краям опанж

Это самая хорошая. Плохо греешь. Сильно греть нельзя.

Чем лучше соединить две трубы вместе, часто видел скотчем

Поэтому лучше им. А именно алюминиевым он не тянется.

А если, допустим, прога посчитала трубу длиной 500 мм без раскрывов. Я хочу с раскрывом. Мне раскатывать именно 500 мм? Или прибавлять с обеих сторон расстояние для раскрывов?

ХЗ что за прога… Раскрыв обычно прибавляется к длине порта.

Радиус раскрыва у тебя какой? Как бы должен быть 50мм. Просто судя по чертежу у тебя 50 это диаметр а радиус выходит уже 25. Поясни это косяк на чертеже или правда радиус у тебя 25))

Так 25мм читай хоть немного там все расписано. Но какой радиус? Радиус я выбирал, из расчета получения раскрыва на 330мм. Поэтому радиус получился 25мм. Даже картинка подписана: Чертеж болванки с радиусом раскрытия 25мм. Такой маленький раскрыв нужен был чтобы сабы 15″ и труба в одной плоскости были…

И как рабочий порт?немного не понимаю разницы между экспонентой, а так все вообще просто

Эспонента на увеличение идет. Да отличный порт.

Шаг 5: Сборка корпуса

Теперь нужно собрать все детали корпуса вместе. Автор использовал клей ПВА, сборку нужно производить аккуратно, что бы все углы были максимально ровными

Так же, необходимо вырезать подставки для фазоинвертора, обратите внимание что в схеме их нет, так как планировалось использование готового фазоинвертора

Для лучшей адгезии рекомендуется скреплять корпус вместе, пока клей высыхает.Вы также, вероятно, заметили, что автор приклеил опорные элементы задней панели вдоль задней кромки корпуса, но поскольку был изменён дизайн динамика, вам нужно будет обрезать заднюю панель большего размера, пропустить опорные элементы панели и прикрутить заднюю панель напрямую, в корпус.

Расчёт короба для сабвуфера 12 дюймов

Работа по изготовлению ящика для низкочастотной звуковой системы начинается с выбора динамика.Низкочастотные динамики для сабвуфера автомобиля выпускаются многими компаниями. Стоимость некоторых моделей достигает 100 000 рублей. Тем не менее, хороший басовый динамик можно купить за меньшую сумму, причём технические характеристики мощной динамической головки обеспечивают высокое качество воспроизведения низких частот.

• SWAT SW-M12
• ESX SX1240
• Audison AV 12

Первая модель имеет диффузор из целлюлозы и обеспечивает равномерную полосу частот в диапазоне 27-300 Гц. Номинальная мощность 200 ватт при частоте резонанса 40 Гц. Для установки такого динамика потребуется ящик для сабвуфера 12 дюймов объёмом 60,5 литров. Громкоговоритель SX1240 отличается повышенной мощностью в 500 ватт, которую обеспечивают двойные алюминиевые катушки и сильные магниты из сплава кобальт-самарий. Ход полипропиленового диффузора на резиновом подвесе может достигать 35 мм. Такая мощность потребует корпус для 12 дюймового сабвуфера объёмом 82 литра.

Audison AV12 обеспечивает мощность в 500 ватт при чувствительности 91 dB. Диффузор акустической системы сделан из целлюлозы с добавками хлопкового волокна. Кроме основного воздуховода в громкоговорителе предусмотрено дополнительное охлаждение в виде нескольких отверстий. Динамик обладает расширенной полосой частот, которая линейна от 27 до 1000 Гц, поэтому для использования его в качестве сабвуфера нужно применять фильтр, ограничивающий средние частоты.Данная конструкция позволяет использовать коробку для сабвуфера 12 дюймов меньшего размера, чем стандарт, принятый для 30 см динамиков

Типы сабвуферов, основные характеристики

Основным излучательным элементом сабвуфера является динамик. Его главные характеристики и параметры:

• геометрические размеры;
• форма (круглый, овальный);
• сопротивление обмотки (2, 4, 6 или 8 Ом);
• максимальная мощность;
• номинальная мощность;
• полоса воспроизводимых частот;
• неравномерность частотной характеристики;
• геометрические размеры магнита;
• материалы диффузора, подвески, станины.

Для того чтобы раскачать динамик большой мощности, требуется отдельный усилитель для сабвуфера. Если усилитель встроен в корпус сабвуфера, такое устройство называется активным. Пассивный сабвуфер не имеет встроенного усилителя.

Усилители применяются двух основных классов: АВ и D. Усилители класса АВ (аналоговые) имеют низкий коэффициент нелинейных искажений. Эти искажения изменяют форму сигнала.

Если они имеют значение более 0,2 %, человеческое ухо воспринимает звук в «металлическом» или «хрипящем» формате.

Недостаток класса АВ – низкий коэффициент полезного действия. Если мощность такого усилителя 100 Ватт, то примерно столько же он будет рассеивать в виде тепла на выходных каскадах. Их необходимо охлаждать.

Усилители класса D имеют высокий КПД. Коэффициент нелинейных искажений – до 1%. Для меломанов это не в кайф.

Короб для сабвуфера применяется в следующих исполнениях:

1. Закрытый ящик. Самый простой тип корпуса. Несмотря на это, при грамотном исполнении, применении качественных наполнителей его звучание может быть более мягким по сравнению с другими типами.

Существенный недостаток – низкий коэффициент полезного действия. Часть звуковой энергии поглощается внутри закрытого ящика, не дойдя до потребителя.

2. Короб с фазоинвертором. Фазоинвертор – это специально рассчитанное отверстие или щель в корпусе с элементами отражателей внутри короба (звуковой тоннель).

Фазоинвертор увеличивает коэффициент полезного действия, уменьшает нагрузку на динамик.

3. Полосовой громкоговоритель (BANDPASS). Bandpass 4 порядка имеет внутренний динамик, по обе стороны которого располагаются звуковые тоннели, рассчитанные на разные частотные полосы воспроизведения.

Проектирование такого сабвуфера архисложно. Получаемый эффект: практически идеальная частотная характеристика и максимальный КПД. Изготовление конструкции доступно только профессионалам автозвука.

Существует еще два специальных типа сабвуферов: бескорпусные и компактные. Бескорпусные сабвуферы представляют низкочастотный динамик, установленный на отражатель, изготовленный из специальной фанеры.

Компактный корпусной сабвуфер под сиденье автомобиля имеет небольшую мощность. Его эффективность увеличивает близкое расположение к слушателю.

Полосовой громкоговоритель — Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) — полосовой громкоговоритель. Если закрытый ящик и фазоинвертор — акустические фильтры верхних частот, то полосовой, как и вытекает из названия — объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель — одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы — отсюда и термин «симетричная нагрузка».

Из традиционных конструкций полосовой громкоговоритель, в любом варианте — чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно — с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс — капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось — высочайшим к.п.д. Во-вторых — тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля — и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.

Как рассчитать короб

Расчет короба производится по готовым алгоритмам или с нуля. В интернете есть масса калькуляторов, которые позволяют сделать точный расчет для корпуса, определить, какой нужен короб объемом и каковы оптимальные размеры. Чтобы исключить отклонения, нужно учитывать ряд правил.

Для начала вычисляем объем сабвуфера. Для двух динамиков диагональю 15 дюймов лучше посчитать 60-литровый короб, а для 12 дюймов — 45-литровый. Оптимальная высота составляет h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68 м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,0 4 м³.

Если корпус будет размещаться в нише крыла и обладать сложной геометрической конструкцией, необходимо проводить расчет корпуса по всем частям, разделяя объемы обеих сторон.

Как сделать сабвуфер своими руками?

Некоторые автолюбители изготавливают сабвуферы своими руками. Особых знаний для этого не требуется. Главное – уметь работать руками, иметь опыт электромонтажных работ.

Для изготовления лучше выбрать модель пассивного сабвуфера типа закрытый ящик.

В качестве динамика следует выбирать устройство круглого (не овального) типа. Под него легче вырезать отверстие. Номинальная мощность динамика выбирается исходя из выходной мощности головного устройства (автомагнитолы, усилителя).

Типичное значение номинальной мощности магнитолы – не более 40 Ватт на канал. Лучше выбирать мощность динамика с двухкратным запасом. Мощности это не прибавит, зато звук будет мягче.

Также следует обратить внимание на сопротивление динамика. Оно должно соответствовать сопротивлению нагрузки усилителя либо магнитолы

Если используется дополнительный звуковой усилитель, у него могут быть различные допустимые сопротивления нагрузки. Следует учитывать, что чем меньше сопротивление динамика, тем легче его раскачать.

Но при этом увеличивается нагрузка на усилитель. Для усилков класса D можно смело выбирать динамики сопротивлением 2 Ома.

Непосредственно к выходу автомагнитолы лучше подключать четырехомные динамики.

Следует также обратить внимание на материал диффузора (лучше полиматериалы), магнита. Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места. Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее

Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее

Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места. Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее.

Далее рассчитывают короб сабвуфера. Раньше расчет короба для сабвуфера выполняли с помощью калькулятора.

Сейчас есть много программ для расчета коробов, онлайн ресурсов. Освоить их несложно, интерфейс довольно простой.

Не всегда эти расчеты выполнены грамотно (особенно онлайновские сервисы).

Часто они работают наоборот: закладываешь размеры короба, сервис  выдает частотную характеристику. Более-менее правдоподобные результаты дают сервисы и программы:

BassBox 6

Имея опыт изготовления закрытых ящиков, можно приступить к изготовлению фазоинверторных коробов.

Power Port

Большинство программ не адаптированы на русский интерфейс.

При изготовлении коробов следует:

1. пропитывать клеем места установки крепежа;
2. отверстия вырезать с помощью специальных насадок на дрель, иные методы приводят к разрушению поверхности;
3. выступающие грани необходимо зачищать;
4. выполнять покрытие деревянных материалов специально пропиткой и нитролаком (для защиты от сырости);
5. по окончании работ обтянуть изделие карпетом.

Схема подключения сабвуфера

Большинство сабвуферов, в том числе и пассивных, имеют свою электрическую схему. Она необходима, чтобы сигнал с усилителя или автомагнитолы на динамик не содержал «ненужных частот». Под ненужными частотами понимаются звуковые частоты средней и высокой частоты.

Если они будут поступать на динамик, уменьшится КПД, возможны искажения. В усилители и хорошие автомагнитолы встраивают специальные частотные фильтры (кроссоверы).

Тем не менее хороший пассивный низкочастотный фильтр (обычно он содержит набор конденсаторов и индуктивностей) значительно увеличивает качество звучания.

Программы для расчета:

1. Audiotester v2.2
2. JBL-SpeakerShop

Если нет опыта электромонтажных работ, намотки индуктивностей, измерительных инструментов, лучше приобрести фильтр (кроссовер) в сборе.

Установка газобаллонного оборудования (ГБО) на автомобиль. — здесь больше полезной информации.

На китайских сайтах он стоит недорого, например:

Вас заинтересует эта статья — Установка сигнализации с автозапуском своими руками.

Какие материалы нам потребуются для сборки сабвуфера?

Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вырезаем щель фазоинвертора и отверстие для динамика

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера. Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами

Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Приспособление для раскрыва трубы 160 Мм

Краткое описание

Такое приспособление мне понадобилось для сборки сабвуфера объемом 120 Л с 15″ динамиком. В моем арсенале уже имеется приспособление для раскрыва трубы 110 Мм, но для таких размеров сабвуфера нужен фазоинвертор большей площади.

На трубу диаметром 200 Мм, я зариться пока не стал, в силу больших ее габаритов.

Для сборки я использовал круги из фанеры толщиной 12 Мм. Почему именно 12 Мм? Попросту у меня в обрезках осталось шесть кругов подходящего диаметра от прошлого проекта.

Раскрыв радиусом 50 мм я выбрал так, как был уверен, что трубу при таком радиусе раскрыва не порвет, и конструкция будет хорошо смотреться.

Сборка

Первый круг должен быть диаметром, равным внутреннему диаметру трубы. Это нужно для того, чтоб труба «села» на приспособление.

Далее, диаметр каждого круга увеличивается на внешний радиальный размер раскрыва. Чертеж я делал в программе «Компас», заняло это не более 2 минут.

Вырезаем круги нужного диаметра

Для этой операции потребуется ручной фрезер. Честно говоря можно сделать это и обычным электро лобзиком, но в дальнейшем, при придании формы приспособлению, придется извести не одну «наждачку». Плоскость вырезанных кругов должна быть идеально ровной, без заусенцев и сколов. Это нужно для того, чтоб площадь склеивания была как можно большей. Так, как при раскрыве приспособление будет испытывать большую нагрузку, не смотря на то, что труба раскрывается в нагретом состоянии.

Склеиваем круги в единое целое

На просторах интернета я видел много разных вариаций таких приспособлений. Но почему то все скручивают круги саморезами. По моему лучше один раз потратиться на хороший клей и быть уверенным, что приспособление не развалится при очередном раскрыве.

В качестве нижней «шайбы» я использовал круг из фанеры 21 Мм, В качестве верхней — приспособление для раскрыва 110 трубы. Круги, промазанные клеем, поочередно сажаются на центральную шпильку. Для склеивания я использовал клей «TiteBond2».

После того, как все круги усажены на свои места, плотно стягиваем шпильку гайками и оставляем на сутки, до полного высыхания.

В силу большого диаметра последнего круга, по краям он может не плотно лечь. В местах, где образовались щели — стягиваем круги струбцинами.Склеенная заготовка

Шлифовка

Далее — самое интересное. Для придания окончательной формы потребуется жестко закрепленный патрон дрели. Я использовал сверлильный станок, который мне пришлось перевернуть «патроном вверх». Так, как диаметр нижнего круга не позволял вставить заготовку при обычном расположении патрона.

Если у вас нет сверлильного станка, заготовку можно отшлифовать на обычной дрели.

Для шлифовки я использовал наждачную бумагу зернистостью 40. При финальном шлифовании наждачную бумагу зернистостью 100.

Для придания более правильной радиальной формы «наждачку» лучше закрепить на чем нибудь, такого же радиуса. Окинув взглядом мастерскую, на глаза мне попался кусок трубы 50 Мм… Он и послужил для закрепления «наждачки».

При шлифовании, не смотря на то, что я делал это на улице летело очень много пыли. Чтоб не дышать всем этим делом, используйте респиратор.

После шлифовки, готовое приспособление смазываем маслом, я не парился и смазал подсолнечным.

ps. раскрывать трубу следует, поочередно нагревая ее край феонм и стягивая гайками центральную шпильку.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов

Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
Вырезаем места под провода сзади корпуса.
Перед соединением всех составляющих помещаем в короб динамик.
Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
Внешняя отделка заключается в обтягивании корпуса карапетовой тканью

Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

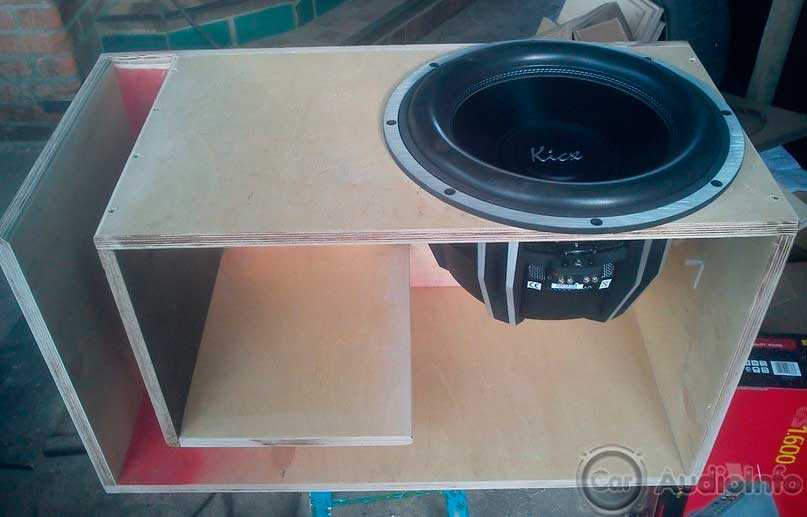

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента

Применять неисправные приспособления запрещено.
