Схема расположения реле и предохранителей тойота камри 2006-2012 (toyota camry)

симптомы

Модуль CEM (или коррозионные соединения в CEM) вызывают прерывистые электрические проблемы.

Вот некоторые проблемы, которые вы можете заметить.

• Система безопасности не работает
• Тормоз, пожалуйста, сделайте ошибку безопасного останова на приборной панели
• Проблемы с зажиганием, не заводится машина
• Waring Lights On/Индикаторы не работают
• Дворники включаются случайно
• Руль трудно повернуть
• Подсветка комбинации приборов включается
• Датчики не работают
• Радио работает с перебоями
• Аксессуары перестают работать
• Свет не работает с перерывами
• Дворники не работают или приходят спорадически
• CAN сообщает о неисправности диагностического прибора
• ABS свет включается случайно
• Нет связи с блоком CEM
• Отказ тормоза
• Слабый режим
• Не начинай
• Immo вина
• Двигатель выключается случайно

Это некоторые из наиболее распространенных проблем. Имейте в виду, что вы можете испытывать только один или два из этих симптомов в зависимости от того, как и где произошла ошибка вашей CEM. Некоторые из этих проблем могут быть связаны с неисправным модулем управления кузовом или модулем управления освещением (LCM).

Автомобиль может нормально работать в холодное время, но возникают случайные проблемы с электричеством, когда жарко, холодно или на улице влажно.

Блок в салоне

Он находится под бардачком и крепится 2 винтами — фиксаторами, которые надо повернуть для того, что бы получить доступ к блоку.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Вариант 1

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,1,0,0,0 —>

Описание

p, blockquote 18,0,0,0,0 —>

F1	5А Датчик дождя
F2	10А SRS (подушки безопасности)
F3	5А ABS, датчик рыскания (ESP), электрический парковочный тормоз (EPB), педаль газа
F4	7,5А Электропитание, педаль акселератора, электронный предохранитель
F5	15А Задний стеклоочиститель
F6	15А Аудиосистема
F7	7,5А Модуль рулевого колеса
F8	5А Комбинация приборов
F9	15А Дальний свет фар
F10	2 Люк
F11	7,5А Лампы заднего хода
F12	Резерв
F13	15А Передние противотуманные фары
F14	15А Омыватель лобового стекла
F15	10А Система адаптивного круиз-контроля (АСС)
F16	Резерв
F17	10А Освещение салона
F18	5А Иммобилайзер
F19	15А Прикуриватель
F20	Резерв
F21	5А 2006-2007: Радио, датчик дождя, 2008-2009: Устройство приема радиосигналов, датчик движения в салоне
F22	7,5/20А Топливный насос
F23	Резерв
F24	5А Замок зажигания
F25	10А Лючок топливоналивной горловины
F26	5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27	5А Узел рулевой колонки, блок управления климат-контролем
F28	5А Выключатель стоп-сигналов

Вариант 2

Фотография

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Назначение

p, blockquote 24,0,0,0,0 —>

F1	7,5А Модуль рулевого колеса
F2	5А Панель приборов
F3	10А Плафоны освещения салона
F4	5А Иммобилайзер двигателя
F5	7,5А Адаптивная система круиз-контроля (АСС)
F6	5А Датчик дождя
F7	15/20А Прикуриватель
F8	10А Питание цепи разблокировки лючка заливной горловины топливного бака
F9	15А Омыватели лобового стекла — задние
F10	15А Омыватели лобового стекла — передние
F11	10А Питание цепи разблокировки двери багажного отделения
F12	10А Питание цепи запирания лючка заливной горловины топливного бака
F13	20А Топливный насос
F13	7,5/20А Топливный насос (2.2L Duratorq-TDCi Stage V)
F14	5А Дистанционный частотный приемки, Датчик движения в салоне
F15	5А Замок (выключатель) зажигания
F16	5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F17	5А Привод вибрации руля
F18	10А Питание системы SRS (подушки безопасности)
F19	7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (ЕРВ), питание педали акселератора
F20	7,5А Питание электронной подсистемы, предохранитель электронной подсистемы, зеркало с функцией автоматического затемнения, система предупреждения о выходе с полосы
F21	15А Аудиосистема (включая голосовое управление)
F22	5А Выключатель стоп-сигналов
F23	20А Люк крыши
F24	5А Узел рулевой колонки, блок управления климат-контролем

Ремонт предохранителей С4 своими руками

Процедура невозможна. Плавкие вставки не подлежат восстановлению и являются одноразовыми. Чтобы поменять предохранитель достаточно выполнить ряд действий.

1. Вскрыть крышку монтажного блока.
2. Внутри найти нужный предохранитель.
3. На обратной стороне крышки блока имеется специальный пинцет. При помощи него нужно вынуть плавкую вставку из гнезда и установить не ее место исправную.
4. Собрать модуль в обратном порядке.

Замена предохранителя прикуривателя

Потребуется выполнить ряд действий.

1. Отключить питание бортовой сети от аккумулятора.
2. Вскрыть крышку салонного монтажного блока и откинуть защитную панель.
3. Далее найти нужную вставку (расположение зависит от типа монтажного блока).
4. Используя пинцет или специальные щипцы вынуть уставку со своего места и заменить ее исправной.
5. Собрать панель в обратном порядке.

Замена реле регулятора

1. Отключить бортовое питание.
2. Ослабить ремень генератора и демонтировать устройство с автомобиля.
3. Используя набор ключей и наставок, разобрать корпус устройства.
4. Далее потребуется найти и открутить регулятор с посадочного места.
5. Собрать механизм в обратном порядке.

Замена реле топливного насоса

В некоторых версиях автомобиля, реле устанавливается в монтажном блоке под капотом. Для замены устройства потребуется вынуть блок с посадочного места, предварительно отключив питание.

Замена втягивающего реле стартера

Процедура выглядит так.

• Отключить аккумулятор.
• Снять воздушный фильтр и защиту картера двигателя.
• Далее отсоединить клеммы от втягивающего и выкрутить крепежные болты.

• После того, как разобрана половина машины следует приниматься за само стягивающее. Откручиваем шпильки крепления и меняем элемент на новый.
• После этого вся конструкция собирается в обратном порядке.

Как снять и почистить Volvo CEM

Чтобы снять и почистить модуль Volvo CEM, следуйте приведенным ниже инструкциям или посмотрите это видео.

1. Отключите аккумулятор. Если ваша батарея находится в моторном отсеке, откройте капот, потянув за крышку капота под приборной панелью. Используйте 10-миллиметровую розетку для отсоединения отрицательной клеммы аккумулятора. Если у вас нет аккумулятора в моторном отсеке, аккумулятор будет находиться в багажнике под ковровым покрытием. Откройте багажник. Поднимите ковер. Снимите металлическую пластину с верхней части аккумулятора, затем отсоедините отрицательный контакт аккумулятора.
2. Найдите модуль CEM под приборной панелью на стороне пассажира для моделей с 2003 по 2013 годы. В 1999 – 2004 годах XC90, XC70, V70, S60, S80 CEM находятся под приборной панелью со стороны водителя.
3. Снимите защитную панель или тканевую крышку под приборной панелью. Вам нужно будет снять пластиковые фиксаторы, чтобы снять крышку.
4. Теперь модуль CEM выставлен. Заверните два винта на CEM и опустите модуль.
5. Отсоедините электрические разъемы от CEM. Чтобы снять разъемы, сначала потяните рычаг назад, чтобы разблокировать его, затем выньте.
6. Отсоедините электрические разъемы также от нижней части модуля CEM.
7. Осмотрите разъемы и контакты на CEM на предмет коррозии.
8. Снимите черные реле с CEM и осмотрите их.
9. Используйте небольшую щетку для очистки контактов в сочетании с очистителем контактов.
10. Как только вы очистите все контакты, дайте CEM полностью высохнуть.
11. Нанесите легкий слой электронного контактного предохранителя (диэлектрической смазки) на каждую клемму для улучшения проводимости.
12. Подсоедините все разъемы к CEM. Каждый разъем имеет уникальную форму и поэтому будет входить только в свой порт.
13. Закрепите CEM на двух кронштейнах, которые находятся под приборной панелью.
14. Затянуть два винта
15. Установите крышку под приборной панелью.
16. Подсоедините отрицательную клемму аккумулятора.
17. Заведите машину и убедитесь, что все работает правильно.

Блок предохранителей Киа Сид: маркировка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Киа Сид имеется три места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Схема расположения предохранителей в монтажном блоке, который находится под капотом Сид:

Номерпредохранителя (сила тока, А)	Наименование предохранителя/ реле	Цвет	Назначение
1(10)	START	Красный	Реле стартера
2(10)	A/CONSW	Красный	Блок управления кондиционером
3(10)	HTD MIRR	Красный	Систем обогрева наружных зеркал заднего вида
4(16)	SEAT HTR	Синий	Обогрев сидений
5(10)	A/CON	Красный	Кондиционер
6(10)	HEADLAMP	Красный	Лампы дальнего света
7(25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
8(15)	RR WIPER	Синий	Стеклоочиститель двери задка
9(15)	DRL OFF	Синий	Выключение ближнего света фар в дневное время суток
10(10)	RR FOG	Красный	Задние противотуманные фонари
11(25)	P/WDW LH	Серый	Блок управления стеклоподъемниками
12(10)	CLOCK	Красный	Часы
13(15)	C/UGHTER	Синий	Предохранитель прикуривателя киа сид
14(20)	DR LOCK	Желтый	Люк, реле блока управлением зажигания
15(15)	DEICER	Синий	Реле обогревателя ветрового стекла
16(15)	STOP	Синий	Стоп-сигналы
17(15)	ROOM LP	Синий	Освещение салона
18(15)	AUDIO	Синий	Аудиосистема, маршрутный компьютер
19(15)	T/UD	Синий	Дверь задка
20 (25)	SAFETY P/WDW RH	Серый	Блокировка электрических стеклоподъемников (правая сторона)
21 (25)	SAFETY P/WDW LH	Серый	Блокировка электрических стеклоподъемников (левая сторона)
22(25)	P/WDW	Серый	Электрические стеклоподъемники
23 (15)	Р/OUTLET	Синий	Розетка электрического питания
24(10)	T/SIG	Красный	Блок переключателей
25(10)	A/BAG IMD	Красный	Контрольная лампа подушки безопасности
26(10)	CLUSTER	Красный	Панель приборов
27(15)	A/BAG	Синий	Подушка безопасности
28(15)	SPEARE	Синий	Резерв
29(15)	RR.P/OUTLET	Синий	Передняя розетка электрического питания
30(10)	TAIL RH	Красный	Задний правый габаритный фонарь
31 (10)	TAIL LH	Красный	Задний левый габаритный фонарь

Расположение реле в салоне

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

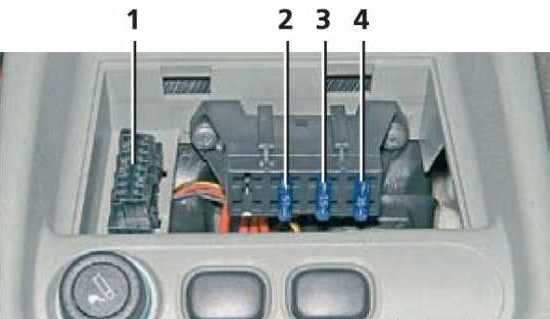

Расположение монтажного блока (бензиновый двигатель)

Для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле, там же расположен пинцет для извлечения плавких предохранителей.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

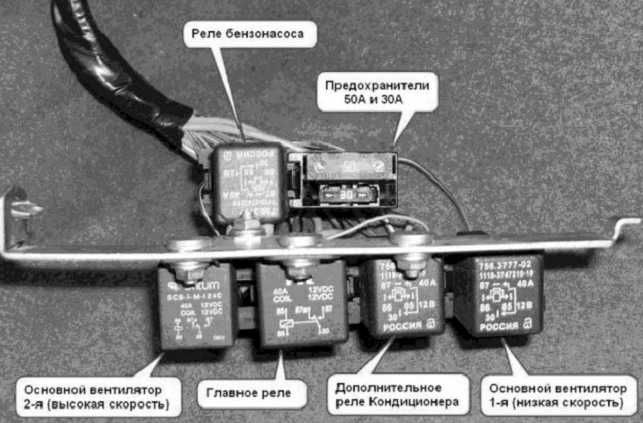

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок системы управления двигателем

Данный блок расположен в центральной консоли.

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

Фото — схема

Обозначение

p, blockquote 17,0,0,0,0 —>

1. Диагностический разъем
2. 15А — Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
3. 15А — Топливный насос, предохранитель бензонасоса калины.
4. 15А — Цепи постоянного питания контроллера (ЭБУ)

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровенти­лятора системы охлаждения.

По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

А если остались вопросы, пишите их в комментарии.

Источник

Предохранители и реле системы управления двигателем — замена

Цепи системы управления двигателем защищены тремя плавкими предохранителями, расположенными под крышкой в облицовке туннеля пола. Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.

Замена основных предохранителей

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Поддев отверткой, открываем и снимаем крышку с центральной консоли.

Расположение предохранителей и колодки диагностического разъема системы управления двигателем в накладке туннеля пола

3. В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей из гнезда. Неисправный предохранитель определяем по перегоревшей нити.

4. Устанавливаем предохранитель на место, подключаем аккумуляторную батарею и убеждаемся в исправной работе двигателя . По окончании проверки устанавливаем крышку на место.

Рекомендация

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Предохранители системы унравления двигателем

Позиция на фото

Сила тока, А

Защищаемые цепи

Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)

Электронный блок управления (цепи постоянного питания)

Замена реле и дополнительного предохранителя

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Снимаем правую накладку консоли панели приборов.

3. Торцовым ключом отворачиваем гайку крепления блока реле.

4. Извлекаем блок реле из-под консоли панели приборов.

5. Отводим блок в сторону на длину жгута проводов.

Блок реле системы управления двигателем и дополнительный предохранитель: 1 — реле включения топливного насоса; 2 — предохранитель электровентилятора системы охлаждения (50А); 3 — реле включения электровентилятора системы охлаждения (низкая скорость); 4 — главное реле; 5 — реле электровентилятора системы охлаждения (высокая скорость)

6. Извлекаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.

7. Аналогично заменяем реле системы управления двигателем.

8. Устанавливаем блок реле под центральную консоль и крепим ее гайкой.

9. Подключаем аккумуляторную батарею и убеждаемся в исправной работе системы управления двигателем.

10. По окончании проверки устанавливаем правую накладку консоли панели приборов.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.

Источник

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

1. Сдернуть кабель (находясь под машиной).
2. Открутить натяжной болт.
3. Ослабить крепежный болт.
4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).
