Схема предохранителей и реле toyota rav4 (40; 2013-2018)

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

1. Блок предохранителей и реле
2. Блок реле
3. Реле очистителей фар
4. Блок управления курсовой устойчивостью
5. Блок управления форсунками (EDU)
6. Реле свечей накала
7. Дополнительный блок предохранителей (1ZZ-FE, 3ZZ-FE)
8. Дополнительный блок предохранителей (1CD-FTV)

Блок предохранителей и реле

Находится в левой части моторного отсека.

Схема

Вариант А

Вариант Б

Обозначение

1	—
2	25А VSC — 1CD–FTV: ABS, VSC
25A ABS — 1CD–FTV: ABS
3	—
4	—
5	—
6	7,5A ALT-S — Система зарядки
7	30A DCC — Предохранители: «ECU-B NO.2», «DOME», «RAD NO.2»
8	30A AM2 — Система запуска, предохранители: «ST», «IGN»
9	10A HAZARD — Указатели поворота, аварийная сигнализация
10	25A F-HTR — 1CD–FTV: Подогрев топлива
11	15A HORN — Звуковой сигнал
12	20A EFI — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2»
13	25A PWR HTR — 1CD–FTV: Вспомогательный отопитель
14	30A RR DEF — Обогрев заднего стекла
15	40A MAIN — Очистители фар, фары, предохранители: «H-LP HI LH», «H-LP HI RH», «H-LP  LH», «H-LP  RH»
16	50A AM1 NO.1 — 1CD–FTV: предохранители: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P/W», «FR P/W», «RL P/W», «RR P/W»
17	30A H/CLN — Очистители фар
18	40A HTR — Кондиционер. отопитель
19	30A CDS — Вентилятор системы охлаждения
20	40A RDI — 1CD–FTV, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения
30A RDI — 1AZ-FE, 1AZ-FSE: Вентилятор системы охлаждения
21	50A VSC — 1CD–FTV: ABS, VSC
40A ABS — 1CD–FTV: ABS
22	15A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
23	10A THROTTLE — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
24	20A A/F — 1AZ-FSE, 1AZ-FE: Датчик состава топливовоздушной смеси
25	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
26	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
27	50A EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель рулевого управления
Реле
R1	EFI MAIN — 1CD–FTV: Вентилятор системы охлаждения
R2	EDU — 1CD–FTV: Вентилятор системы охлаждения
R3	FAN NO.3 — 1CD–FTV: Вентилятор системы охлаждения
R4	FAN NO.1 — Вентилятор системы охлаждения
R5	FAN NO.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения
R6	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:  —
R7	FAN NO.3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системы охлаждения
R8	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:  —
R9	EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель рулевого управления

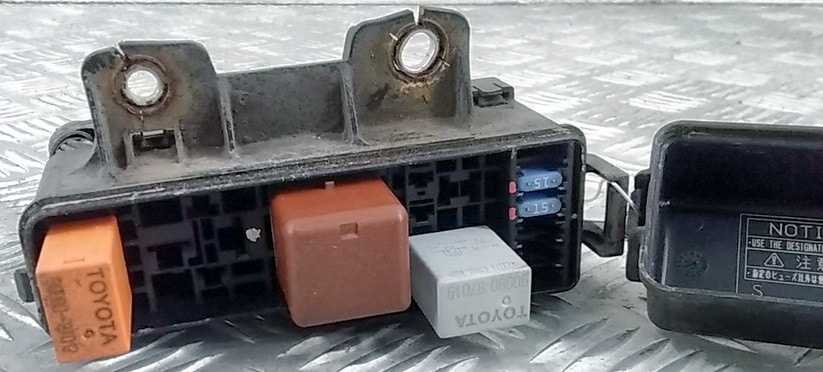

Дополнительный блок предохранителей

Схема

Вариант А

Назначение

1	—
2	50A HTR2 — Вспомогательный отопитель
3	50A HTR1 — Вспомогательный отопитель
4	80A GLOW — Свечи накала
5	140A ALT — Реле: «IG1», «TAIL», «SEAT HTR», предохранители: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), «VSC» (25A), «ABS» (40A), «ABS» (25A), «H/CLN», «RR DEF», «GLOW», «HTR NO1», «HTR NO2», «RFGHTR», «AM1 NO.2», «RR FOG», «S/ROOF», «STOP», «P/POINT», «FR FOG», «OBD2», «DOOR»
Реле
R1
R2	HTR2 — Вспомогательный отопитель
R3	HTR1 — Вспомогательный отопитель

Вариант Б

Расшифровка

1	10A EFI NO.1 — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
2	7,5A EFI NO.2 — Система контроля за выбросами
3	25A VSC — ABS, VSC
25A ABS — АБС
4	100А ALT — 1ZZ-FE, 3ZZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC» (50 A), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «DOOR», «STOP»,  «OBD2»,  «S/ROOF», «PWR SEAT», «P/POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR» ,»S-HTR»
120А ALT — 1AZ-FSE, 1AZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC» (50 A), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «DOOR», «STOP»,  «OBD2»,  «S/ROOF», «PWR SEAT», «P/POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR» ,»S-HTR»
5	50A VSC — ABS, VSC
40A ABS — ABS
6	50A AM1 NO.1 — Предохранители: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1″, P-RR P/W», «P-FR P/W», «D-RR P/W», «D-FR P/W»
7	30A H-LP CLN — Очистители фар
Реле
R1	INJ — Инжектор
R2	EFI — Блок управления двигателем
R3	IG2 — Зажигание
R4	A/F — Датчик состава топливовоздушной смеси

Фото — пример

Схема

Описание

1	10A H-LP HI LH — Левая фара (дальний свет)
2	10A H-LP HI RH — Правая фара (дальний свет), комбинация приборов
3	15A H-LP LH — Левая фара (ближний свет)
4	15A H-LP RH — Правая фара (ближний свет)
Реле
R1	HORN — Звуковой сигнал
R2	F-HTR — Подогрев топлива
R3	H-LP — Фары
R4	DIM — Диммер
R5	FAN NO.2 — Вентилятор системы охлаждения

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

toyota verso: технические характеристики,габариты,фото

Новая Toyota Verso дебютировала на осеннем международном автосалоне в Париже. Автомобиль является первым плановым рестайлингом и, по заявлению производителя, получил 470 изменений. Отличить новинку от предшественника не составит труда. В глаза бросаются стильные вытянутые фары головного освещения с линзованной оптикой. Решетка радиатора примыкает к светотехнике и состоит из двух прорезей с хромированными накладками. Под ней, на переднем бампере, расположился массивный воздухозаборник, придающий передку автомобиля довольно агрессивный вид. По бокам от него, в специальных углублениях, можно увидеть парочку круглых противотуманных фар. В общем и целом, автомобиль получил совершенно новый, стремительный и запоминающийся дизайн. Если до рестайлинга модель казалась довольно скучной и безликой, то новинка напротив, выглядит даже чересчур динамично для своего предназначения.

РАЗМЕРЫ TOYOTA VERSO

Тойота Версо- это компактный минивэн на 5 или 7 мест. Его габаритные размеры составляют: длина 4460 мм, ширина 1790 мм, высота 1620 мм, а колесная база- 2780 мм. Клиренс Toyota Verso, в зависимости от типа трансмиссии, составит 145 или 155 миллиметров. Благодаря такому дорожному просвету, автомобиль будет отлично держать дорогу, сможет штурмовать небольшие бордюры во время парковки и сохранит устойчивость даже на высоких скоростях.

Багажник Toyota Verso может похвастаться завидной вместительностью. При поднятых спинках третьего ряда сидений, сзади остается до 155 литров свободного пространства. Однако если владелец не планирует брать на борт семерых пассажиров, спинки можно сложить и освободить до 440 литров. Для того, чтобы перевезти относительно габаритный груз, можно пожертвовать и вторым рядом. В таком случае образуется ровная площадка 1575 на 1430 миллиметров и освобождается 1696 литров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TOYOTA VERSO

Toyota Verso оснащается двумя двигателями, вариатором или механической коробкой передач, а также исключительно передним приводом. Благодаря неплохой и сбалансированной линейке агрегатов, автомобиль способен удовлетворить большинство потребностей потенциального покупателя.

• Базовые версии Toyota Verso оснащаются рядной атмосферной бензиновой четверкой объемом 1598 кубических сантиметров. Несмотря на скромный литраж, он выдает 132 лошадиные силы при 6400 об/мин и 160 Нм крутящего момента при 4400 оборотах коленчатого вала в минуту. В такой комплектации, автомобиль ускорится до сотни за 11,7 секунды, а максимальная скорость, в свою очередь, будет равняться 185 километрам в час. Расход топлива Тойота Версо составит 8,3 литра бензина на сто километров пути в городском темпе движения с частыми ускорениями и торможением, 5,6 литра во время размеренной поездки по загородной трассе и 6,6 литра топлива на сотню в смешанном цикле движения.
• Топовые версии оснащаются двигателем с похожей компоновкой, но увеличенным до 1798 кубических сантиметров объемом. Благодаря возросшему литражу, инженерам удалось выжать 147 кубических сантиметров при 6400 об/мин и 180 Нм крутящего момента при 4000 оборотах коленчатого вала в минуту. С механической коробкой передач, автомобиль наберет сотню за 10,4 секунды, а скоростной потолок будет равняться 190 километрам в час. Несмотря на возросшую мощность и неплохую динамику, экономичность практически не пострадала. Расход топлива Toyota Verso составит 8,7 литра бензина на сотню в городском темпе движения, 5,7 литра по трассе и 6,8 литра в комбинированном цикле движения.

В разделе «технические характеристики» содержит основную информацию о самых популярных версиях Toyota Verso. Мы представляем такие данные, как мощность и объем двигателя, норма, ЕВРО, количество дверей и сидений, а также тип коробки передач.

Технические характеристики Тойота РАВ4 2014

В техническом плане четвертое поколение РАФ мало чем отличается от своего предшественника. Прежнюю конструкцию сохранила независимая подвеска. Передние стойки остались МакФерсон, задние – неизменные двойные поперечные рычаги.

Существенно изменилась электронная начинка. Управление полным приводом, который подключается по необходимости, выполняет система All-Wheel Drive (AWD), работающая в трех режимах. Электромагнитные муфты распределяют крутящий момент до классических 50:50 только в определенной дорожной ситуации.

Другие новшества в технических характеристиках «Тойоты РАВ 4» 2014 года выпуска:

• более точный электроусилитель руля;
• улучшенная регулировка подвески;
• более жесткое шасси;
• электронная система стабилизации автомобиля, улучшающая маневренность в разных дорожных условиях, работу ABC;
• помощь в управлении при спуске (DAC), подъеме (HAC) в моделях с автоматической КПП.

Усовершенствована система безопасности. Начальная комплектация четвертого поколения имеет коленную подушку, по 2 фронтальные, боковые подушки. Внедорожник 2014 года отличается обновленной электроникой: есть усилитель экстренного торможения, электронные системы (ABS, EBD, TRC, VSC).

Блоки под капотом

Расположение

Общее расположение блоков под капотом

1. Блок предохранителей и реле
2. Коробка реле
3. Реле стеклоочистителя
4. Блок управления обменом валюты
5. Блок управления форсункой (EDU)
6. Реле свечей накаливания
7. Дополнительный блок предохранителей (1ZZ-FE, 3ZZ-FE)
8. Дополнительный блок предохранителей (1CD-FTV)

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Вариант А

Вариант Б

Обозначение

1	—
2	25А VSC — 1CD-FTV: ABS, VSC
25А АБС — 1CD — FTV: АБС
3	—
4	—
5	—
6	7,5A ALT-S — Система зарядки
7	30A DCC — Предохранители: «ECU-B N.2», «DOME», «RAD N.2»
восемь	30А АМ2 — Система пуска, предохранители: «ST», «IGN»
девять	10A ОПАСНО — указатели поворота, аварийные огни
10	25A F-HTR — 1CD-FTV: Подогрев топлива
одиннадцать	АКУСТИЧЕСКИЙ РОГ 15А — Звуковой сигнал
12	20A EFI — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2»
13	25A PWR HTR — 1CD — FTV: Дополнительный обогреватель
14	30A RR DEF — Обогрев заднего стекла
15	40A MAIN — Стеклоочиститель, фары, предохранители: «H-LP HI LH», «H-LP HI RH», «H-LP LH», «H-LP RH»
16	50A AM1 NO.1 — 1CD-FTV: предохранители: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P / W», «FR P / W», «RL P / N», «RR P / N»
17	30A H / CLN — Очиститель фар
18	40A HTR — Кондиционер плита
19	30A CDS — Вентилятор охлаждения
ветры	40A RDI — 1CD-FTV, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
30A RDI — 1AZ-FE, 1AZ-FSE: вентилятор охлаждения
21 год	50A VSC — 1CD — FTV: ABS, VSC
40А АБС — 1CD — FTV: АБС
22	15A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: система запуска, система многоточечного впрыска / система последовательного многоточечного впрыска
23	АКСЕЛЕРАТОР 10А — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой
24	20A A / F — 1AZ-FSE, 1AZ-FE: Датчик топливовоздушного отношения
25	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
26 год	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: —
27	50A EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля
Реле
R1	EFI MAIN — 1CD — FTV: вентилятор охлаждения
R2	EDU — 1CD — FTV: вентилятор охлаждения
R3	FAN NO.3 — 1CD — FTV: вентилятор охлаждения
R4	FAN N.1 — Вентилятор охлаждения
R5	FAN N.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
R6	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:  —
R7	ВЕНТИЛЯТОР №3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения
R8	1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:  —
R9	EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля

Дополнительный блок предохранителей

Схема

Вариант А

Деловое свидание, встреча

1	—
2	50A HTR2 — Дополнительный обогреватель
3	50A HTR1 — Дополнительный обогреватель
4	80A GLOW — Свечи накаливания
5	140A ALT — реле: «IG1», «TAIL», «SEAT HTR», предохранители: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), » VSC »(25A),« ABS »(40A),« ABS »(25A),« H / CLN »,« RR DEF »,« GLOW »,« HTR NO1 »,« HTR NO2 »,« RFGHTR »,» AM1 NO.2 »,« RR FOG »,« S / ROOF »,« STOP »,« P / POINT »,« FR FOG »,« OBD2 »,« DOOR»
Реле
R1
R2	HTR2 — Дополнительный отопитель
R3	HTR1 — Дополнительный отопитель

Вариант Б

Расшифровка

1	10A EFI NO.1 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
2	7.5A EFI NO.2 — Система контроля выбросов
3	25А VSC — АБС, VSC
25А АБС — АБС
4	100А ALT — 1ZZ-FE, 3ZZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR»
120А ALT — 1AZ-FSE, 1AZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR»
5	50А VSC — ABS, VSC
40А АБС — АБС
6	50A AM1 NO.1 — Предохранители: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1», P-RR P / W «,» P-FR P / W «,» D- RR P / W «,» D-FR P / W»
7	30A H-LP CLN — Очиститель фар
Реле
R1	INJ — инжектор
R2	EFI — Блок управления двигателем
R3	IG2 — Зажигание
R4	A / F — датчик воздушно-топливного отношения

Фото — пример

Схема

Описание

1	10A H-LP HI LH — Левая фара (дальний свет)
2	10A H-LP HI RH — Правая фара (дальний свет), панель приборов
3	15A H-LP LH — Левая фара (ближний свет)
4	15A H-LP RH — Фара правая (ближний свет)
Реле
R1	РОГ — Звуковой сигнал
R2	F-HTR — Подогрев топлива
R3	H-LP — Фары
R4	DIM — Диммер
R5	ВЕНТИЛЯТОР №2 — Вентилятор охлаждения

Блок предохранителей в салоне

Левый угол приборной панели салона содержит монтажный блок, в котором располагаются предохранители к основным электроцепям и узлам автомобиля внутри кузова.

Вот их назначение:

Показатель силы тока	Название контура, защищаемого контроллерами	Номер разъема на схеме
–	– (пусто)	1
7,5А	Лампы и индикаторы торможения	2
10А	Механизм открывания люка	3
5А	Элементы с маркировкой «IG1 №1», «IG1 №2», «IG1 №3», «ACC»	4
7,5А	Разъем для диагностики	5
20А	Аппарат централизованной блокировки, контроль над кузовными электросистемами (до рестайлинга 2015)	6
7,5А	Противотуманка сзади	7
10А	Модуль централизованной блокировки (крышка багажного отделения)	8
15А	Гнездо прикуривателя	9
20А	Механизм стеклоподъемника, дверь водителя	10
20А	Стеклоподъем сзади справа	11
20А	Стеклоподъем сзади слева	12
15А	Очиститель стекла сзади	13
15А	Омыватели стекол	14
7,5А	Сигнализаторы движения назад, парктроник, контроллер слепых зон, автозатемнение зеркала внутри	15
25А	Очистка стекла	16
5А	Блокиратор КПП	17
15А	Розетка	18
7,5А	Система электрозеркал, розеток, блок контроля над электрооборудованием кузова, аудиосистемой, часами	19
7,5А	Контроль полного привода, подогрев зоны щеток, впрыск топлива, парктроник, подогрев сидушек, багажник (крышка), кондиционирование, подогрев стекла сзади, аудиосистема, контроль кнопок руля, подсветка подстаканников	20
10А	Габариты, противотуманка, подсвет гос. номера	21
20А	Центр. замок, кузовное электрооборудование (с рестайлинговой версии 2015)	22
5А	Усилитель руля	23
10А	Контроль полного привода, руля, селектора КПП	24
5А	Контроль оборудования в середине салона, беспровод. упр-ние, искусств. интеллект, блокирование КПП, багажник, контроль давления шин, аудиосистема, контроль слепых зон и полосы движения	25
7,5А	Кондиционирование и подогрев стекла сзади	26
10А	Подогрев кресла (левого)	27
10А	Подогрев кресла (правого)	28
7,5А	Бензонасос, впрыск топлива, световые указатели и блокиратор руля	29
7,5А	Подушки безопасности	30
5А	Сочетания механизмов	31
7,5А	Управление генератора, ABS/VSC, аппарат обогрева щеток в зоне покоя, световые указатели, элементы с маркировкой «FAN №1», «FAN №2», «FAN №3», «HTR», «PTC», «DEF», «DEICER»	32

Блок предохранителей в салоне

Для начала разберемся в обозначениях предохранительного блока, который установлен внутри автомобильного салона:

• 1 – запуск;
• 2 – противотуманки;
• 3 – ДХО;
• 4 – программа, блокирующая дверные замки по схеме двойного запирания;
• 5 – останавливающие сигналы, программа антиблокировки тормозов, распределенный и последовательный впрыск горючего, блок переключения коробки передач, запуск;
• 6 – розетка для проведения диагностики;
• 7 — световой сигнал заднего хода, зарядное устройство, автосигнализация, обогрев задних стекол, датчик не пристегнутого ремня безопасности, кондиционер, камера, отображающая задний вид, парковочная программа;
• 8 – вход и запуск, вентиляционная система, блок переключения передач, панорамная крыша, зеркало заднего обзора внутри салона, система блокировки тормозов, датчик управления рулевым колесом, очистители фонарей, подготовительная база к аварийным ситуациям, программа поддержки для автовладельца;
• 9 – омыватели;
• 10 – стеклоочиститель, расположенный сзади;
• 11 – стеклоочистители, установленные на лобовом стекле;
• 12 – кондиционер;
• 13 – обогрев кресел;
• 14 – электроприборы;
• 15 – блокирующая программа управления рулевым колесом, подушки безопасности, распределенный и последовательный впрыск горючего, запуск двигателя;
• 16 – задняя противотуманная оптика;
• 17 – регулирование положения руля;
• 18 – прогрев наружных зеркал;
• 19 – зеркала заднего обзора, расположенные снаружи, блокирующая программа переключения КПП, музыкальная система, разъем для электрооборудования;
• 20 – прикуриватель;
• 21 – панорамная крыша;
• 22 – правые и левые подъемные механизмы стекла, расположенные сзади;
• 23 – подъемное устройство стекла, установленное со стороны переднего пассажира;
• 24 – парковочная программа, прогрев области, где расположены щетки омывателей, электроручник, переключатель КПП, установленный под рулем, возможность изменения положений руля, электроусилитель рулевого колеса;
• 25 – клавиша отключения кондиционера, музыкальная система, Multidrive, ручной режим активации/деактивации подушек безопасности, автосигнализация, прикуриватель, переключение омывателей фонарей, отключение подогрева кресел;
• 26 – габариты впереди, фары, расположенные сзади, осветительная оптика номерного знака, задние/передние противотуманки, освещение приборной панели.
