4. Предохранители и реле – снятие и замена

Примечание: 1. Предохранители предназначены для разрыва цепи по достижении определенного значения, чтобы защитить компоненты и электрические провода, которые могут быть повреждены вследствие слишком высокой силы тока. Сила тока будет возрастать, если в цепи появились неисправности, обычно это ведет к короткому замыканию (смотрите раздел 2).

2. Главные предохранители расположены в блоке предохранителей под рулевым колесом.

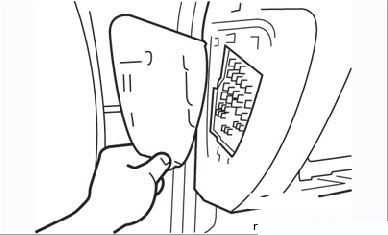

3. Чтобы получить доступ к предохранителям, отсоедините крышку. Электрические цепи, которые защищают предохранители, отмечены на внутренней стороне крышки блока предохранителей.

4. Перегоревший предохранитель можно определить по расплавленному или поврежденному проводку.

5. Чтобы снять предохранитель, прежде всего, убедитесь, что соответствующая электрическая цепь отключена.

6. При помощи пластикового инструмента, который хранится в крышке блока предохранителей, извлеките предохранитель (смотрите иллюстрацию).

7. Обычно запасные предохранители в комплекте не идут, поэтому рекомендуется приобрести их у официально дилера.

8. Перед заменой перегоревшего предохранителя устраните причину неисправности в электрической цепи и всегда используйте только предохранитель подходящего номинала. Ни в коем случае не устанавливайте предохранитель более высокого номинала и не используйте проволоку или металлическую фольгу в качестве предохранителя, так как это может стать причиной более серьезных повреждений или даже возгорания.

9. Учтите, что предохранители имеют цветовую кодировку. Для получения подробной информации относительно номинала предохранителей и защищаемых ими цепей обратитесь к разделу 29 данного руководства.

Цвет	Номинал
Оранжевый	5 А
Красный	10 А
Синий	15 А
Желтый	20 А
Прозрачный или белый	25 А
Зеленый	30 А

Реле

10. Реле представляет собой электрический выключатель, который используется по следующим причинам.

А) Реле может выключать цепь высокой силы тока удаленно, таким образом, позволяя использовать не такие тяжелые провода и контакты выключателей.

В) Реле может получать более одного контрольного сигнала, в отличие от механического выключателя.

С) Реле оснащено функцией «таймера» — например реле периодического хода стеклоочистителей.

11. Реле расположены в салоне автомобиля под панелью облицовки с левой стороны. Снимите перчаточный ящик, чтобы получить к ним доступ.

12. Другие реле расположены в блоке защиты и выключения в моторном отсеке за левой фарой головного освещения.

Предохранители Audi A6 C5

Для предотвращения повреждений от коротких замыканий и перегрузок соединительных кабелей и потребителей электроэнергии электрические цепи защищены предохранителями. Применяются ножевые предохранители.
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
Предохранители находятся в блоке предохранителей, расположенном с левой стороны приборной панели.

Откройте крышку, вставив отвертку плоской стороной вниз в прорезь и надавив на крышку.

Список используемых предохранителей находится внутри крышки блока предохранителей.

Дополнительные предохранители расположены на блоке реле, а также на дополнительном держателе реле под блоком реле.

На дизельном двигателе TDI предохранитель предпускового подогревателя расположен в так называемом «блоке E» слева за перегородкой моторного отсека, под ветровым стеклом.

При сгорании предохранителя происходит обрыв проводника, соединяющего контакты предохранителя.

Извлечение предохранителя из блока предохранителей

Чтобы извлечь предохранитель, воспользуйтесь пинцетом, чтобы извлечь предохранитель из разъема. Снимите предохранитель с пинцета.

Установите новый предохранитель того же номинала. На обратной стороне каждого предохранителя есть надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует значению защищаемого тока.

Текущий	Цвет
5	Бежевый / светло-коричневый
7,5	Коричневый
10	Красный
15	Синий
ветры	Желтый
25	Белый
тридцать	Зеленый

Установите на место крышку блока предохранителей.

Если установленный предохранитель снова перегорит, проверьте электрическую цепь, защищенную предохранителем.

Никогда не заменяйте предохранитель перемычкой, так как электрическая цепь автомобиля может быть серьезно повреждена.

Расположение предохранителей на агрегате

Автоматические выключатели
В целом электроприводы окон и люка также защищены автоматической защитой, которая автоматически отключается в случае перегрузки (например, когда окна замерзают) и снова включается через несколько секунд.

Цепи защищены предохранителями
№	Ток, А	Текущий потребитель
1	5	Подогрев форсунок омывателя, подогрев наружных зеркал заднего вида
2	10	Индикаторы направления
3	5	Очистители фар, освещение
4	5	Освещение номерного знака
5	10	Обогрев сидений, управление освещением, каталитический нейтрализатор, выключатель освещения, переключатели и двигатели внешних зеркал, сигнальная лампа подушки безопасности, индикатор наружной температуры, кондиционер, постоянный обогрев, задняя шторка, люк на крыше, навигационная система
6	5	Система центрального замка
7	10	Блок управления ABS, выключатели стоп-сигналов и педали сцепления
восемь	5	Телефон, Телематика
девять	10	Зеркала с подогревом
10	5	Автоматическая регулировка глубины фар
одиннадцать	10	Круиз-контроль с автоматической коробкой передач Multitronic
12	10	Питание системы самодиагностики
13	10	Стоп-сигналы
14	10	Освещение салона, лампы для чтения, сигнальные лампы, солнцезащитный козырек, память сидений
15	10	Приборы, кондиционер, память сиденья и зеркал, часы предпускового подогрева, навигационная система
16	5	Электронная система стабилизации
17	10	Навигационная система
18	10	Правый дальний свет
19	10	Левый дальний свет
ветры	10/15	Ближний свет справа, регулировка глубины фар справа
21 год	10/15	Левый ближний свет, регулировка глубины левой фары
22	5	Габаритные огни и габаритные огни правые
23	5	Габаритные огни и габаритные огни слева
24	25	Стеклоочистители, насос омывателя лобового стекла, реле времени
25	тридцать	Вентилятор системы вентиляции, кондиционер, постоянный обогрев, люк
26 год	тридцать	Обогрев заднего стекла
27	15	Руль с подогревом
28 год	ветры	Бензонасос
29	20/30	Электронные системы двигателя
тридцать	ветры	Откидная панель люка
31 год	15	Фонари заднего хода, круиз-контроль, автоматическая коробка передач, внутреннее зеркало заднего вида с автоматическим затемнением
32	ветры	Электронные системы управления двигателем
33	15	Легче
34	15	Электронные системы управления двигателем
35 год	тридцать	Постоянное электропитание «Плюс» на прицеп
36	15	Противотуманные фары, задние противотуманные фары
37	ветры	Телефон, радио
38	ветры	Освещение багажника, центральный замок
39	15	Тревога
40	25	Звуковой сигнал
41 год	25	Антиблокировочная тормозная система / Электронная система стабилизации
42	25	Электронная система стабилизации
43 год	5	S контакты (радио)
44 год	тридцать	Подогрев сиденья

Информация предназначена для моделей Audi A6 C5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 модельного года.

Renault Symbol | Предохранители и реле

14.2. Предохранители и реле

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

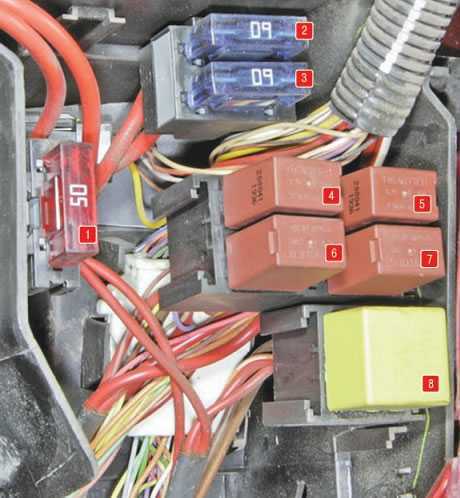

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части панели приборов, М1–М10 – на кронштейне за панелью приборов со стороны вещевого ящика, N1 – на кронштейне под панелью приборов со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира, S1 – на левой вертикальной панели моторного отсека

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

• Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
• Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
• Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
• Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

Общий вид салонного блока предохранителей Мазда 3 бкСхема предохранителей и реле в салоне Мазда 3 бк

№ на схеме	Номинал предохранителя	Защищаемая цепь
37	15 А	Центральный замок (D/LOCK 2)
38	Пусто либо 10А (на более поздних моделях; в зависимости от комплектации)	Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39	10 А	Дальний свет (Левая фара) (HEAD HIGH L)
40	10 А	Дальний свет (Правая фара) (HEAD HIGH R)
41	—	Пусто (Резерв)
42	—	Пусто (Резерв)
43	15 А	Прикуриватель Мазда 3 (Lighter/Cigar)
44	7,5 А	Магнитола, Аудиосистема, Радио (RADIO)
45	10 А	Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46	7,5 А	Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47	10 А	Диагностический разъем (OBD)
48	—	Пусто (Резерв)
49	20 А	Цепь замка зажигания (TR/Lock)
50	10 А	Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51	15 А	Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52	20 А	Люк в крыше (его электрический привод) (SUN ROOF)
53	20 А	Омыватели переднего лобового стекла (WASHER)
54	—	Пусто (Резерв)
55	30 А	Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56	30 А	Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57	7,5 А	Cигнализация охранная (ALARM)
58	7,5 А	Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59	—	Пусто (Резерв)
60	15 А	Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61	15 А	Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62	—	Пусто (Резерв)
63	—	Пусто (Резерв)
64	—	Пусто (Резерв)
65	10 А	Сис-ма Подушек безопасности (SRS Airbag)
66	10 А	Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67	20 А	Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68	20 А	Дворники (очистители лобового стекла) (WIPER)
69	20 А	Электронная система управления двигателем (ENGINE)
70	10 А	Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71	7,5 А	Сис-ма Подушек безопасности (SRS 2)
72	—	Пусто (Резерв)
73	—	Пусто (Резерв)
74	20 А	Подогрев сидений (обогрев) (SEAT WARM)
75	25 А	Центральный замок (D/LOCK 1)
76	10 А	Кондиционер, муфта компрессора кондиционера, (А/С)
77	30 А	Стеклоподъемник передний правый P/WIND R
78	30 А	Стеклоподъемник передний левый P/WIND L
79	10 А	Фонари заднего хода (свет ламп при движении назад) (BACK)
80	7,5 А	Люк в крыше (электропривод) (SUN ROOF)
81	7,5 А	Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82	7,5 А	Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83	—	Пусто (Резерв)
84	—	Пусто (Резерв)
85	—	Пусто (Резерв)
86	—	Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и релеСняли защитный корпус. Монтажный блок в разборе.

№ на схеме	Защищаемая цепь
R11	Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12	Реле второй скорости работы передних дворников (стеклоочистителя)
R13	Блок реле включения дальнего света фар
R14	Реле вкл-ния габаритных огней/фонарей
R15	Пусто (Резерв)
R16	Пусто (Резерв)
R17	Реле блокированя приводов центрального замка (закрытие замка)
R18	Реле разблокировки приводов центрального замка (открытие замка)
R19	Реле включения заднего дворника (стеклоочистителя), при его наличии
R20	Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Электросхемы

ЦВЕТА ПРОВОДОВ В основных электрических цепях используются провода с изоляцией следующих цветов:

Красный	«+» 12 В до замка зажигания .
Желтый	«+» 12 В после замка зажигания
Голубой	Цепь габаритных огней или устройств идентификации
Черный	Непосредственное соединение на массу

Для других цепей и разъемов используются также провода с изоляцией других цветов: белого, голубого, бежевого, серого, желтого, черного, оранжевого, красного, розового, зеленого, фиолетового цветов, а также провода с прозрачной изоляцией. На схемах они обозначаются следующими сокращениями:

ВА	Белый	МА	Коричневый
BE	Голубой	N0	Черный
BJ	Бежевый	OR	Оранжевый
СУ	Прозрачный или белый	RG	Красный
SA	Розовый
GR	Серый	VE	Зеленый
JA	Желтый	VI	Фиолетовый

Цепи «+» стартера, перемежающиеся соединения с «массой», цепи с изменением полярности не относятся к основным электрическим цепям. Наличие или отсутствие устройств защиты цепей (плавкие и биметаллические предохранители) не влияют на применяемость электрических проводов.

Расцветка изоляции электрических проводов на электрооборудовании, поставляемом в качестве запасных частей, отвечает изложенным выше правилам не во всех случаях.

Источник статьи: http://reno-symbol.ru/html/11.html

Предохранители Avensis T270

В моделях Авенсис T270 установлены два основных блока предохранителей. Место их монтажа:

• в моторном отсеке со стороны левого крыла;
• в нижней части с левой стороны от руля – в салоне.

В салоне предусмотрена установка двух дополнительных релейных блочков. Они расположены под приборной панелью в центральной части. Также предусмотрены дополнительные системы управления и защиты электрооборудования. Они расположены в различных частях кузова и моторного отсека.

Назначение пред-ей

Блок, который расположен в отсеке силового агрегата, состоит из релейной части и плавких защитных элементов. Релейная схема состоит из:

R1, R2, R7, R8 – вентилятор радиатора;

R3, R4 – противотуманное освещение;

R5 –управление силовым агрегатом;

R6 – фары;

R9 – освещение салона;

R10 – лючок бензобака;

R11, R12 – диммер.

Предохранители предназначены для защиты следующих элементов:

1 – освещение пространства нахождения ног, багажного отделения, порогов дверей и индивидуальная подсветка (10А);

2 – мультимедийная система (20А);

3 – корректировка положения руля, автозапуск, ПДУ (10А);

4, 9, 15, 23, 24, 25, 37, 40, 48, 49, 57 – резерв;

5 – кондиционер, автозапуск, электропривод регулировки сидений и стеклоподъемников (10А);

6 –регулирование впрыска топлива (7.5А);

7 – центральный замок (25А);

8 – мультимедиа (30А);

10 – блокировка руля (20А);

11 – контроль состояния отработавших газов (20А);

12 – AM2 (30А);

13 – автоматика работы дроссельной заслонки (10А);

14 – поворотники и сигнализация аварийной остановки (10А);

16 – AM2 №2 (7.5А);

17, 42 – кондиционер (50А);

18, 46 – ABS, VSC (50А);

19, 20 – вентилятор радиатора (30 и 40А);

21 – дворники фар (30А);

22 – IP/JB (120А);

26 – H-LP MAIN (50А);

27 – P/I (50А);

28 – подогрев топлива (50А);

29 – ручной тормоз (50А);

30, 31 – электроусилитель руля (80А);

32 – ALT (140А);

33 – насос топливоподачи (30А);

34 – сигнал (15А);

Универсал Авенсис Т270 после рестайлинга

35 – лючок бензобака (15А);

36 – EDU (20А);

38 – автозапуск (40А);

39, 41, 43, 45 – дополнительный отопитель (30А);

44 – электрическая регулировка положения сидений (30А);

47 – подогрев пространства под стеклоочистителями (20А);

50 – розетка (15А);

51, 52 – ближний свет передних фар, соответственно левой и правой (15А);

53, 54 – дальний свет передних фар, соответственно левой и правой (15А);

55, 58 – EFI (10А);

56 – системы выпуска отработанного топлива, подачи и контроля потока воздуха (10А);

59, 60 – вентилятор радиатора (5А).

 Зоны действия модулей и защиты электрооборудования, находящиеся в салоне.

Основной блок:

1 – запуск (7.5А);

2 – противотуманки (15А);

3 – ходовые огни (7.5А);

4 – противотуманные фонари, CIG (25А);

5 – центральный замок, двойное закрытие дверных замков (25А);

6, 19, 22 – резерв;

7 – STOP (10А);

8 – разъем для подключения диагностического оборудования (7.5А);

9 – фара заднего хода, зарядная система, световая сигнализация аварийной остановки, обогрев заднего стекла, кондиционер, камера заднего вида, программа помощи при парковке, оповещение о не пристёгнутом водителе (10А);

10 – автозапуск, вентилятор радиатора, люк, зеркало обзора заднего вида в салоне с антибликовым покрытием (10А);

11 – омывающий комплекс переднего и заднего стекла (15А);

12 – дворник заднего стекла (15А);

13 – датчик дождя и дворники лобового стекла (30А);

14 – кондиционер (10А);

15 – SEAT HTR (20А);

16 – приборная панель (7.5А);

17 – IGN (7.5А);

18 – задняя противотуманка (7.5А);

20 – корректировка положения руля (30А);

21 – обогрев внешних зеркал (10А);

23 – регулировка положения внешних зеркал, блокиратор переключения передач, мультимедийная установка, розетка (7.5А);

24 – CIG (15А);

25 – люк (20А);

26, 27 – задние стеклоподъемники правой и левой стороны (20А);

28 – стеклоподъемник переднего пассажира (20А);

29 – программа помощи при парковке, подогрев зоны стеклоочистителей, ручной тормоз, переключатель передач на рулевой колонке, корректировка положения руля, электрический усилитель руля (10А);

30 – PANEL (7.5А);

31 – TAIL (10А).

R1 – передние противотуманки;

R2 – резерв;

R3 – приборная панель;

R4 – розетка.

Рено клио 2 поколения

Расположение блоков и как к ним добраться можете посмотреть в данном видео.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Предохранители и реле под капотом

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание

Реле

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,1,0,0 —>

Назначение

1. Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
2. Реле топливного насоса
3. Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
4. Реле электромагнитной муфты компрессора кондиционера
5. Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
6. Реле стартера
7. Реле системы управления двигателем
8. Реле электродвигателя вентилятора отопителя
9. Реле фонарей заднего хода(D4F, секвентальная МКПП)

Предохранители и реле в салоне

На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.

p, blockquote 15,0,0,0,0 —>

Схема блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.

p, blockquote 20,0,0,0,0 —>

Реле

p, blockquote 21,0,0,0,0 —>

Элементы реле будут располагаться отдельным блоком.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Назначение

1. Реле габаритов (с системой освещения в дневное время)
2. Реле системы освещения в дневное время
3. Реле противотуманной фары, правое
4. Реле ближнего света фар (с системой освещения в дневное время)
5. Реле насоса омывателя фар 1
6. Реле насоса омывателя фар 2
7. Многофункциональный блок управления

Трансмиссия

Изначально двигатели Symbol сочетались с 5-ступенчатой механической коробкой передач. Коробка выносливая.

Левый пыльник внутреннего ШРУС МКПП одновременно является и сальником. От старости он трескается и начинает пропускать масло. После 200 000 км нередко подтекает сальник штока выбора передач (200 рублей).

Сцепление способно проехать 150-200 тыс. км (3-5 тыс. рублей за комплект).

Автоматическая коробка передач DP0 появилась в конце 2004 года и шла в паре только с 98-сильным мотором. При регулярном обновлении масла (каждые 40-60 тыс. км) серьезные проблемы с ней встречаются редко. Обычно замечания в работе устраняются обновлением двух клапанов регулировки давления (14 200 рублей за все с новым маслом). Если все же понадобится ремонт автомата, то придется раскошелиться примерно на 60 000 рублей.

ШРУСы могут износиться по прошествии 200-250 тыс. км (4-7 тыс. рублей за привод в сборе). Обычно это происходит, если вовремя не заменить потрескавшийся пыльник.

Предохранители и реле (расположение) Рено Симбол

Блок предохранителей установлен как в моторном отсеке, так и в салоне со стороны водителя. Количество предохранителей зависит от степени оснащенности автомобиля оборудованием.

На автомобилях применяются плавкие предохранители штырькового типа, имеющие в зависимости от пропускаемой силы тока различную цветную маркировку.

Блок расположеный в моторном отсеке

Блок предохранителей в салоне

Расположение блока предохранителей на панели приборов со стороны водителя

Основные предохранители установлены под крышкой на панели приборов со стороны водителя (Рисунок 8.15). Дополнительные предохранители и реле находятся в коробке под капотом за аккумуляторной батареей с левой стороны моторного отсека.

Для доступа к основным и дополнительным предохранителям откройте крышку соответствующего блока. Назначение предохранителей (защищаемые цепи) и расчетная сила тока указаны на внутренней стороне крышки.

Цепи, защищаемые предохранителями, расположенными в салоне автомобиля, указаны в табл. 8.3.

Цепи, защищаемые предохранителями (в салоне автомобиля)

Блоки предохранителей рено симбол и реле с описанием элементов и их схем.

Renault Symbol относится к автомобилям малого класса. Рассмотренный материал актуален для машин выпускавшихся в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. На рынках вне России он так же известен под названиями Renault Clio Sedan, Renault Thalia, Nissan Platina. Мы представляем описание предохранителей и реле рено симбол со схемами блоков.

Блок под капотом

Он находится в моторном отсеке рядом с аккумулятором, под защитной крышкой.

Фото-схема блока

1. 50А — Электро вентилятор системы охлаждения двигателя
2. 60А — Цепь «плюс» в салоне
3. 60А — Цепь плюс салона
4. Реле малой скорости электро вентилятора системы охлаждения двигателя
5. Реле топливного насоса
6. Не используется
7. Реле блокировки впрыска
8. Реле стартера

Предохранители и реле в салоне

Данный блок расположен с тыльной стороны панели приборов.

1	10А Левая фара (ближний свет)
2	10А Правая фара (ближний свет)
3	10А Электродвигатель очистителя ветрового стекла
4	15А Выключатель света заднего хода
5	15А Система впрыска
6	15A Блок декодера
7	5А Система впрыска
8	20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы
9	30А Система впрыска
10	10А Левая фара (дальний свет)
11	10А Правая фара (дальний свет)
12	15А Звуковой сигнал
13	10А Противоугонная система
14	10А Левые габаритные огни, подсветка органов управления
15	10А Правые габаритные огни, подсветка органов управления
16	15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок
17	30А Кондиционер
18	7,5А Автоматическая коробка передач
19	15А Противотуманные фары
20	30А Обогрев заднего стекла
21	15А Очиститель и омыватель (модель Clio) стекла двери задка
22	15А Подушка безопасности
23	30А Электростеклоподъемники
24	10А Антиблокировочная система тормозов
25	10А Диагностический разъем
26	30А Вентилятор отопителя
27	20А Центральный замок, комбинация приборов, диагностический разъем
28	20А Ближний свет
29	15А Центральный замок, комбинация приборов, диагностический разъем
30	25А Центральный замок, комбинация приборов, диагностический разъем

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.

• А — Реле очистителя заднего стекла
• B — Реле противотуманных фар
• С — Реле звукового сигнала
• D — Реле обогрева заднего стекла

В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.
