Расположение и электросхема

В автомобилях Рено Логан есть два блока предохранителей (далее — БП). Один из них находится в салоне машины, а именно — с левой стороны торпеды под приборной панелью, напротив водительского сидения. Второй блок установлен производителем в моторном отсеке, в районе аккумуляторной батареи.

БП в салоне

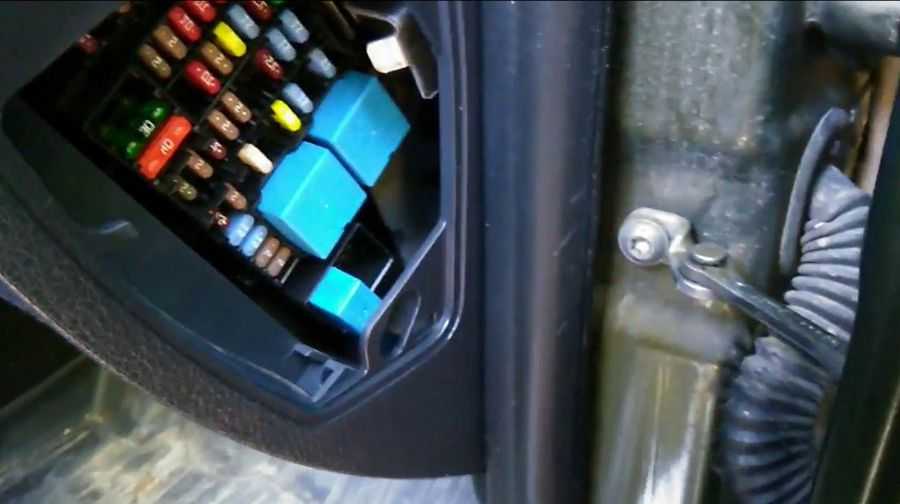

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли. Потребителем тока может быть не только непосредственно сам прикуриватель, но и любое другое устройство, подключенное к нему напрямую: видео-регистратор, очиститель воздуха и т.д.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос. А он также питается от сети магнитофона. Поэтому, если вы решили подкачать колеса, то магнитолу желательно выключить. Кроме того, перед тем как подсоединить шланг насоса к ниппелю колеса, дайте ему поработать немного на холостых оборотах.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание. Если это произошло, то решить проблему одной только заменой элемента БП не удастся. Придется производить замену и прикуривателя.

БП под капотом авто

Далее, рассмотрим схему и назначение каждого реле, установленном в БП, который находится в подкапотном пространстве.

Схема и назначение компонентов БП, установленного в подкапотном пространстве Рено Логан

Советы для автомобилистов

Электрическая схема подачи питания на прикуриватель Рено Логан достаточна примитивна и проста. Мощность подаётся на прикуриватель через предохранитель, который находится в монтажном блоке в салоне автомобиля.

The following two tabs change content below.

Замена предохранителя прикуривателя Логан

Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Возможные причины поломки Когда возникают неисправности, связанные с прикуривателем, в первую очередь стоит обращать внимание именно на предохранитель под номером F38 на 10 ампер. Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс. Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс

Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс.

Во время работы устройство потребляет ток больше чем 10 ампер, от чего и происходит перегорание предохранителя. Вторая причина кроется в несоответствии размеров штекера, подключаемого устройство и самого гнезда. Так как площадь соприкосновения контактов гораздо меньше от требуемого, слабые элементы перегреваются и просто отпадают вызывая короткое замыкание.

Он работает от сети магнитолы, поэтому ориентироваться необходимо именно на её обозначение там. Наиболее частая причина перегорания блока предохранителей Рено Логан — подсоединение потребляющих слишком много тока приборов.

Возможности профилактики

Если устройство в определенный момент своей работы потребляет ток более 10 ампер, то перегорание гарантировано. Среди подобных устройств лидер по причинам поломок — электрический насос.

Для нормальной работы придется накачивать колеса без музыки. Ведь магнитола и насос работают в одной сети. Прежде чем присоединять шланг к ниппелю, нужно дать компрессору поработать на холостом ходу.

Еще одна распространенная причина проблем Рено Логан — несоответствие размеров штекера устройства и гнезда. Недостаточный контакт клемм и штекера приводит к нагреванию первых. Достигая определённой температуры, клеммы оплавляются и вызывают короткое замыкание.

Такое развитие событий заменой не обойдется. Придется менять и сам блок Рено Логан. Расположение F38 в монтажном блоке Рено Логан 1.

Новая магнитола

Возможности профилактики Если не хочется постоянно закупаться тоннами предохранителей, то можно применять специальную схему для борьбы с их высокой смертностью. Первый и самый распространенный способ — замена на более мощный. Мастера самостоятельного обслуживания автомобилей рекомендуют устанавливать устройство на 15 ампер.

Проблем не наблюдалось, а вот вероятность его сгорания в несколько раз ниже

Во-вторых, важно внимательно выбирать устройства. На упаковке всяческих видеорегистраторов, пылесосов для салона и прочих компрессоров четко обозначена электрическая мощность. Хорошо, если у таких устройств имеется собственный предохранитель

Хорошо, если у таких устройств имеется собственный предохранитель.

Поэтому во избежание очередного перегорания нужно внимательно ознакомиться с характеристиками устройства, прежде чем подключать его к электросети авто. Прочитать инструкцию проще, чем в очередной раз выколупывать предохранитель.

Блок предохранителей

1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка. Щиток снимается и под ним можно найти плавкие вставки и реле. После рестайлинга машины расположение блоков не изменилось.

Предохранители в салоне

Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.

Моторный отсек

На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.

Схема предохранителей и реле

Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.

Расшифровка/распиновка блока предохранителей

Описание плавких вставок, расположенных под капотом выглядит так:

• F1 – подача питания замка зажигания и его потребителей;
• F2 – на авто без кондея питает вентилятор головного радиатора;
• F3 – топливный насос, ЭСУД, катушки зажигания;
• F4 – ЭБУ и главное реле;
• F5 – пустой;
• F6 – предохранительная панель салонного блока;
• F7 – силовые магистрали релюшек кондиционера;
• F8/9 – силовые магистрали ЭБУ и АБС.

Салонный блок больше, но предохранители здесь менее производительные:

• 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
• 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
• 3 — Стопы и мотор омывателя.
• 4 — Повороты, иммобилайзер, диагностический разъем.
• 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
• 10/11 – ближний/дальний свет левой фары.
• 13/14 –электроподъемники стекол.
• 15 – цепи ЭБУ и АБС.
• 16 – подогрев передних сидений.
• 17 – клаксон.
• 18/19 – подсветка внешняя, салона и бардачка.
• 20 – задние противотуманки.
• 28 – лампы освещения салонного пространства.
• 29 – управление аварийкой, поворотами, дворников и ЦЗ.
• 30 – центральный замок и коммутационный блок.
• 31 – силовая цепь противотуманок.
• 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
• 37 – управление зеркалами заднего вида.
• 38 – прикуриватель.
• 39 – вентилятор печки.

Renault Logan Логаненыш Бортжурнал Сгорел прикуриватель

Предохранители нексия Совсем недавно случилась у меня неприятность. Перестала работать магнитола, а с ней и прикуриватель. На логане на прикуриватель и магнитолу идет один предохранитель, полез посмотрел предохранитель сгоревший, поменял, решил магнитолку включить, а она все равно не работает. Прикуриватель тоже не включается. Снова полез к предохранителям и оказалось что только что вставленный предохранитель снова сгорел. Глядь на прикуриватель а он с одной стороны внутри оплавился.

Оплавившийся прикуриватель

Недолго думая было решено снять прикуриватель (вытащить колодку из него), чтобы ничего не замыкало.

Но тут ждала первая подстава, как известно на логане очень многое закручено на торексах, а именно таких ключей у меня и не оказалось. Спасибо сослуживцу. который катается на опеле астра предыдущих поколений, у него оказывается тоже все на торексах и он выручил меня с ключами,Сначала открутил два болта под подстаканниками спереди.

Затем один болт у ног задних пассажиров под пластиковой защелкой.

После этого выдвинул нижнюю часть тоннеля пола и продернув через ручник снял её.

Тоннель пола без нижней части

Тут ждала подстава номер два, чтобы снять верхнюю часть нужно было отвернуть гайку крепления верхней части с полом. К которой никаким накидным ключом нельзя было подлезть, а воротка с головками у меня не было. Пришлось снова идти сдавать на милость сослуживца на опеле. И вооружившись головкой на двенадцать и воротком мерзкая гайка была побеждена

Мерзкая гайка

После этого верхняя часть была благополучно снята, прикуриватель можно отключить.

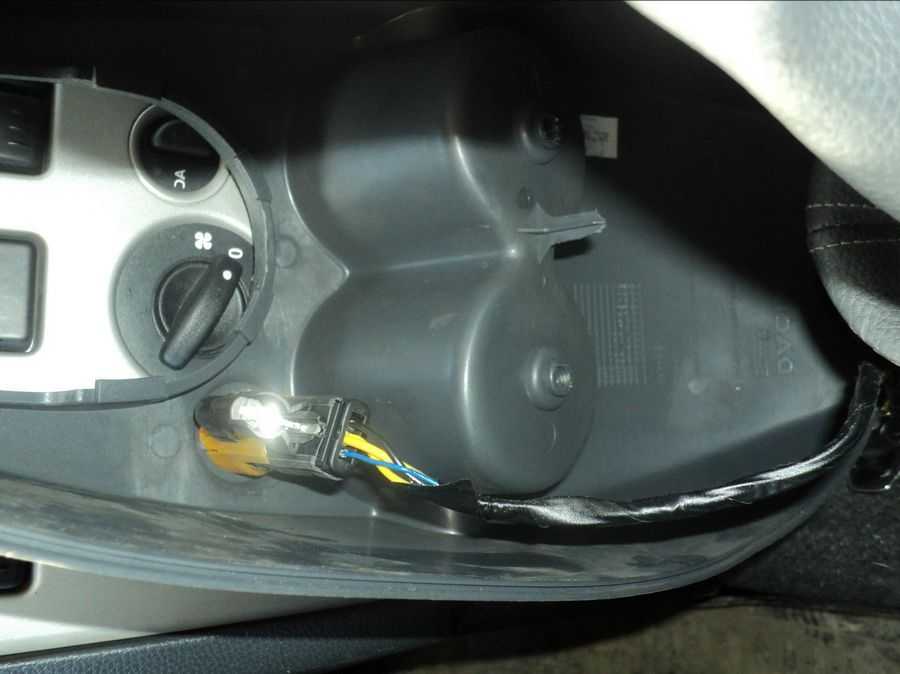

Разъем прикуривателяПод снятой верхней частью тоннеля пола был обнаружен компьютер Dacia производства Бош. Вот он оказывается где распологается.

Без Боша мы никудаПосле этого патрон прикуривателя был снят, все поставлено на место. Заменен предохранитель (вместо 10 поставил 15 на форум логане клянуться что ничего страшнго от этого не будет и я склонен им верить), магнитола благополучно заработала.

Теперь буду озабочусь покупкой нового прикуривателя в автомобиль, но уже сейчас обзвонив все магазины торгующие логановскими запчастями обноружил ни у кого такой простой вещи нету.

Причины поломки прикуривателя

Прибор может перестать работать из-за разных факторов. Основные причины неисправности прикуривателя Дастер – неправильная эксплуатация устройства или большой возраст, перегорание предохранителя. Распространенные поломки.

1. Расшатанное гнездо. Частое подключение в разъем посторонних электроприборов с нестандартным штекером может отогнуть фиксирующие усики, из-за чего контакт пропадает. Ремонт прикуривателя Дастер в этом случае просто осуществить – необходимо вынуть его из патрона, а затем подогнуть зажимы внутри гнезда. Чтобы избежать короткого замыкания, необходимо вытащить предохранитель перед этой процедурой.
2. Окислившиеся контакты или налет. Возрастная болезнь. Может появиться также после попадания жидкости на ножки. Из-за этого нарушается целостность цепи, а при запущенных ситуациях есть риск срабатывания предохранителя и короткого замыкания. Отремонтировать прикуриватель просто – достаточно затереть контактные места наждачной бумагой или надфилем, удалив следы посторонних веществ.
3. Сгоревший предохранитель. Максимальная сила тока этого сегмента электроцепи равняется 15 ампер. Предельно допустимая мощность подключаемых приборов – 180 Ватт (p=I*A, 180 Ватт = 12 вольт*15 ампер). Из-за короткого замыкания или превышения допустимого показателя этот параметр может выйти за рамки. Чтобы сберечь изоляцию проводки от оплавления, на Дастер из строя выходит предохранитель. Ремонт заключается в том, чтобы добраться до монтажного блока. Далее – поменять сгоревший предохранитель.
4. «Коротыш». Если новый предохранитель опять перегорел, то очевидно, что в сети есть короткое замыкание. Выключаем зажигание, а затем измеряем вольтаж аккумуляторной батареи. Включаем зажигание и снова проводим замеры. Разница показателей больше чем 0,5 вольт недопустима – это свидетельство наличия короткого замыкания и срабатывания предохранителя. Следует вооружиться мультитестером и прозвонить все провода, идущие к прибору.
5. Отпавшие кабели. От большого возраста или интенсивной эксплуатации провода на прикуривателе Дастер могут перетереться или отпасть в местах пайки. Срабатывает предохранитель. Следует прозвонить все шнуры на предмет сопротивления, а также осмотреть их – есть ли заломы, оголенная проводка или перебитые участки. Разорванные шнуры надо заменить новыми, а отпавшие места пайки пропаять при помощи паяльника и олова.
6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня может перегореть, из-за чего устройство перестает функционировать. Необходимо будет снимать прикуриватель Рено Дастер, а после поменять его на новую запчасть.
7. Сломанная лампа подсветки. Лампочка, гарантирующая работу светофильтра, может перегореть от возраста или постоянной тряски. Для ее замены потребуется снять прикуриватель, демонтировать фильтр и поменять лампу.

Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его необходимо заменить, на такой же, чтобы маркировки совпадали.
