Предохранители и реле

color=»red»> Предупреждение

Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

color=»red»> Расположение предохранителей

Плавкие предохранители

N	СИЛА ТОКА (ЦВЕТ)	ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ
1	–	–
2	30 (Зеленый)	Кондиционер, вентилятор системы охлаждения
3	40 (Оранж.)	Обогреватель заднего стекла
4
5	–	–
6	10 (Красный)	Ближний свет фар, корректор света
7	10 (Красный)	Стояночный свет, задние правые габаритные огни
8	10 (Красный)	Дальний правый свет
9	30 (Зеленый)	Омыватель фар
10	20 (Желтый)	Звуковой сигнал
11	30 (Зеленый)	Центральная система блокирования
12	20 (Желтый)	Противотуманные фары
13	–	–
14	30 (Зеленый)	Стеклоочиститель
15	–	–
16	10 (Красный)	Задний противотуманный фонарь
17	30 (Зеленый)	Стеклоподъемники
18	10 (Красный)	Освещение номерного знака
19	20 (Желтый)	Топливный насос
20	30 (Зеленый)	Стеклоподъемники
21	–	–
22	20 (Желтый)	Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы.
23	–	–
24	10 (Красный)	Ближний левый свет, корректор света
25	10 (Красный)	Стояночные огни и задний левый фонарь
26	10 (Красный)	Дальний левый свет
27	–	–
28	–	Обогреватель охлаждающей жидкости (дизель)
29	10 (Красный)	Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля
30	30 (Зеленый)	Люк
31	–	–
32	–	–
33	20 (Желтый)	Клемма 30: постоянный ток прицепа
34	20 (Желтый)	Переключатель CD-чейнджера
35	10 (Красный)	ABS , Traction Control, автоматическая трансмиссия
36	20 (Желтый)	Обогрев передних сидений
37	10 (Красный)	Прикуриватель
38	10 (Красный)	Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль
39	10 (Красный)	Автоматическая трансмиссия
40	10 (Красный)	Вентилятор радиатора, обогреватель заднего стекла
41	10 (Красный)	Обогреватель зеркал

Расположение главного блока предохранителей и реле на панели приборов со стороны водителя

Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя.

Расположение предохранителей и реле приведено на крышке.

Каждый предохранитель имеет надпись о величине пропускаемого тока.

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле

Реле – это электронно управляемый переключатель, который обычно используется следующим образом:

– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.

Расположение реле перед аккумулятором в моторном отсеке

Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке.

Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.

Снятие реле

Замена блока

При эксплуатации автомобиля могут возникнуть ситуации, в результате которых монтажные блоки получают сильные повреждения. В таком случае владельцы вынуждены менять блоки целиком, покупая новые детали или используя снятые с других машин.

Но в случае когда принято решение произвести замену блока внутри салона своими руками, последовательность действий будет такая:

1. Обесточить автомобиль путем отключения аккумуляторной батареи. Перед этим необходимо убедиться в сохранности кода для штатной аудиосистемы.
2. Получить доступ к монтажному блоку по аналогии с процедурой замены предохранителей.
3. Отсоединить колодки и провода от старого блока.
4. Визуально сравнить вид старого и нового блока, проверить идентичность номиналов предохранителей и реле.
5. Установить новый механизм на место, следя за соответствием цветов кабелей.
6. Подключить питание на автомобиль и проверить функциональность систем.
7. В случае неработоспособности узлов или перегорания предохранителей необходимо выяснить причины проблем.

Предохранители и реле Opel Vectra B

Рассмотрены автомобили Opel Vectra B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей и реле в моторном отсеке opel vectra b.

рассмотрен автомобиль с двигателем 1.6 л с кондиционером (расположение реле и предохранителей на других моделях может отличаться)

Расположение блоков реле и предохранителей под капотом.

Схема расположения предохранителей и реле в блоке №2 opel vectra b.

7	Реле электродвигателя вентилятора системы охлаждения
8	Реле электродвигателя вентилятора системы охлаждения
9a	Предохранитель F50 (30A) — электродвигатель вентилятора системы охлаждения
9b	Предохранитель F52 (30A) — электродвигатель вентилятора системы охлаждения

Схема расположения реле в блоке №3 opel vectra b.

обозначения реле.

1	—
2	Реле электромагнитной муфты компрессора кондиционера
3	Реле электродвигателя вентилятора системы охлаждения
4	Реле электродвигателя вентилятора системы охлаждения
5	Реле электродвигателя вентилятора системы охлаждения
6	Реле электродвигателя вентилятора системы охлаждения

Схема расположения реле в блоке №4 opel vectra b.

описание.

10	—
11	—
12	реле топливного насоса (X16XEL, Y16XE, Z16SE, Z16XE, X18XE1, X18E1, Z18XE, C20SEL, Z22SE, Y26SE)
13	Реле системы управления двигателем – кроме X16SZR
14	—
15	—
16	—
17	—
18	Реле задержки омывателя фар
19	Реле насоса системы подачи воздуха на выпуск

Блок предохранителей и реле в салоне Opel Vectra B.

Блок предохранителей в салоне расположен под облицовкой панели приборов со стороны водителя.

Схема расположения предохранителей и реле.

Расшифровка предохранителей и реле.

1	Перемычка (лампы подсветки номерного знака)
2	Реле звукового сигнала
3	Реле дальнего света фар
4	Реле электродвигателя очистителя заднего стекла
5	Реле обогревателя зеркал заднего вида
6	Реле противотуманных фар
7	Реле задних противотуманных фонарей
8	Реле-прерыватель указателей поворота
9	Реле электродвигателя очистителя лобового стекла
10	Реле обогревателя заднего стекла
11	Реле электродвигателя вентилятора отопителя (с кондиционером)
12	Реле электродвигателя вентилятора отопителя (с кондиционером)
13	Реле кондиционера
14	Многофункциональный блок управления
F1	—
F2	(30Apтопитель/кондиционер
F3	(40A) Обогреватель заднего стекла
F4	—
F5	—
F6	(10A/15А) Корректор фар, правая фара-ближний свет
F7	(10A) Лампы переднего правого габарита/заднего правого габарита
F8	(10A) Правая фара-дальний свет
F9	(30A) Омыватели фар
F10	(20A) Звуковой сигнал
F11	(30A) Центральный замок
F12	(20A) Противотуманные фары
F13	—
F14	(30A) Очиститель лобового стекла
F15	Лампы освещения салона
F16	(10A) Задний противотуманный фонарь
F17	(30A) Электропривод стеклоподъемников
F18	(10A) Лампа подсветки номерного знака
F19	(10A) Аудиосистема
F20	(30A) Электропривод стеклоподъемников
F21	(10A) Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП(«P»)
F22	(20A) Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора Системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов
F23	—
F24	(10A/15А) Левая фара — ближний свет, корректор фар
F25	(10A) Лампы переднего левого габарита/заднего левого габарита
F26	(10A) Левая фара — дальний свет
F27	—
F28	(20A) Нагреватель охлаждающей жидкости (Дизель)
F29	(10A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк
F30	(30A) Люк
F31	(5A) Подсветка комбинации приборов
F32	(10A) Лампы системы освещения в дневное время
F33	(30А) Разъем электрооборудования прицепа
F34	(10A) CD-чейнджер аудиосистемы
F35	(10A) Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)
F36	(20А) Кондиционер, подогреватели сидений
F37	(10А) Предохранитель прикуривателя opel vectra b
F38	(10A) Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы
F39	(10A) Автоматическая коробка передач
F40	(10A) Система кондиционирования, электродвигатель вентилятора системы охлаждения
F41	(10A) Обогреватель зеркал заднего вида на дверях

Замена сетки в бензобаке ) — бортжурнал Opel Vectra Элегантная ЧеРеШнЯ 2001 года на DRIVE2

Вот дошли руки до фильтра в баке. и как оказалось не зря…первый раз это делал, долго очковал… но набравшись смелости, приступил к работе…

снял резиновую заглушку под сиденьем и увидел ужасную картину …

пришлось брать в руки пылесос…далее снял стопорное кольцо, с помощью молотка и какойто матери

далее нужно было снять шланги с трубок… тут меня ждал сюрприз ) давление то еще осталось… я весь в бензине))) хорошо что реакция есть и надел ее обратно, взял шприц Большой-пребольшой… и начал потихоньку стравливать давление и выбирать шприцом бенз. в итоге снимаем крышку…

когда вытащил бензонасос увидел не приятную картину… сетку засраную в хлам… и кучу мусора под сеткой насоса…

на помощь пришел бинт с родной аптечки)))

чтоб ремонтировать немецкий автомобиль, нужны немецкие аксессуары)))

выбрав всю дрянь с бака, поставил новую сетку))

Пробег: 204800 км

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.Подкапотная часть.

Обозначение	Расшифровка
А	Релюшка топливного насоса
В	Аппаратура ЭСУД
С/I	Релейный выключатель 1/2 нагревателя ОЖ
D	Электромагнитная муфта компрессора кондиционера
F	Магистраль стартера (для АКПП)
G/H	Не используются
J /K	Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер	Назначение
1	Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2	ЭСУД
3	Управление кондиционером
4/5/8	Система двухкомпонентной топливоподачи
6	АКПП, стартер.
7	Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10	Диоды кондиционера
11	Нагреватель антифриза, питание свечей накаливания
12/13 15/17	Не используются
14	Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16	Контроллер системы АБС
18	Подогрев ветрового окна
19	Питание привода печки
20	ЭБУ
21	Питание на салонный монтажный блок
22	Иммобилайзер, клаксон.

Предохранители Рено Сценик 3/Меган 3

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер	Назначение
1/3	Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2	Не применяется
4	Омыватель стекла кормовой части автомобиля
5	Подогрев зеркал заднего вида
6	Штатная акустическая система, привод регулировки зеркал.
7	Выключатель клаксона
8	Питание на реле вентилятора радиатора, индикация приборной панели
9/10	ПТФ для задней и передней части машины соответственно
11/13	Габаритные огни с правого и левого борта соответственно
12	Омыватели фар оптики
14/15	Не используются
16	Питание датчиков АБС
17	Релюшка привода стеклоподъемника переднего пассажира
18	Стопы, контроллер АКПП, питание блока стеклоподъемников
19	Фонари включения заднего хода, управляющая часть ЭСУД
20/21	Резерв
22/24	Ламы дальнего света передней оптики
23	Привод стеклоподъемника водительской двери
25	Переключатели кондиционера, привод люка (при наличии)
26	Питание модуля дополнительного оборудования
27	Система подогревателя сидений
28	Привод системы отопителя
29/31	Лампы ближнего света
30	Прикуриватель, питание акустической системы непосредственно от АКБ.
32	Резерв
33	Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение	Применение
А	Поворотники и аварийка
В	Контроль блока управления
С	Питание центрального замка
D	Дворники
E	Питание на привод блока стеклоподъемников
F	Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка	Назначение
A	Силовая магистраль насоса омывателя фар головной оптики
B	ДХО – фары
C	ДХО – габариты
D	Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.Под капотом смонтировано реле D, ответственное за питание муфты кондиционера. Переключатель вентилятора выведен на элемент №1. Система управления проходит через вставку 3, а диоды работают от 9/10.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

1. Выключить систему зажигания автомобиля.
2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
4. Открутить четыре шлицевых винта крепления рамки.
5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
7. Визуально проверить состояние остальных плавких вставок.
8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения. Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом

Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей

Предохранители и реле Opel Vectra B

Рассмотрены автомобили Opel Vectra B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей и реле в моторном отсеке opel vectra b.

рассмотрен автомобиль с двигателем 1.6 л с кондиционером (расположение реле и предохранителей на других моделях может отличаться)

Расположение блоков реле и предохранителей под капотом.

Схема расположения предохранителей и реле в блоке №2 opel vectra b.

7
Реле электродвигателя вентилятора системы охлаждения

8
Реле электродвигателя вентилятора системы охлаждения

9a
Предохранитель F50 (30A) — электродвигатель вентилятора системы охлаждения

9b
Предохранитель F52 (30A) — электродвигатель вентилятора системы охлаждения

Схема расположения реле в блоке №3 opel vectra b.

обозначения реле.

1
—

2
Реле электромагнитной муфты компрессора кондиционера

3
Реле электродвигателя вентилятора системы охлаждения

4
Реле электродвигателя вентилятора системы охлаждения

5
Реле электродвигателя вентилятора системы охлаждения

6
Реле электродвигателя вентилятора системы охлаждения

Схема расположения реле в блоке №4 opel vectra b.

описание.

10
—

11
—

12
реле топливного насоса (X16XEL, Y16XE, Z16SE, Z16XE, X18XE1, X18E1, Z18XE, C20SEL, Z22SE, Y26SE)

13
Реле системы управления двигателем – кроме X16SZR

14
—

15
—

16
—

17
—

18
Реле задержки омывателя фар

19
Реле насоса системы подачи воздуха на выпуск

Блок предохранителей и реле в салоне Opel Vectra B.

Блок предохранителей в салоне расположен под облицовкой панели приборов со стороны водителя.

Схема расположения предохранителей и реле.

Расшифровка предохранителей и реле.

1
Перемычка (лампы подсветки номерного знака)

2
Реле звукового сигнала

3
Реле дальнего света фар

4
Реле электродвигателя очистителя заднего стекла

5
Реле обогревателя зеркал заднего вида

6
Реле противотуманных фар

7
Реле задних противотуманных фонарей

8
Реле-прерыватель указателей поворота

9
Реле электродвигателя очистителя лобового стекла

10
Реле обогревателя заднего стекла

11
Реле электродвигателя вентилятора отопителя (с кондиционером)

12
Реле электродвигателя вентилятора отопителя (с кондиционером)

13
Реле кондиционера

14
Многофункциональный блок управления

F1
—

F2
(30Apтопитель/кондиционер

F3
(40A) Обогреватель заднего стекла

F4
—

F5
—

F6
(10A/15А) Корректор фар, правая фара-ближний свет

F7
(10A) Лампы переднего правого габарита/заднего правого габарита

F8
(10A) Правая фара-дальний свет

F9
(30A) Омыватели фар

F10
(20A) Звуковой сигнал

F11
(30A) Центральный замок

F12
(20A) Противотуманные фары

F13
—

F14
(30A) Очиститель лобового стекла

F15
Лампы освещения салона

F16
(10A) Задний противотуманный фонарь

F17
(30A) Электропривод стеклоподъемников

F18
(10A) Лампа подсветки номерного знака

F19
(10A) Аудиосистема

F20
(30A) Электропривод стеклоподъемников

F21
(10A) Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП(“P”)

F22
(20A) Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятораСистемы охлаждения, аварийная сигнализация, индикаторы комбинации приборов

F23
—

F24
(10A/15А) Левая фара — ближний свет, корректор фар

F25
(10A) Лампы переднего левого габарита/заднего левого габарита

F26
(10A) Левая фара — дальний свет

F27
—

F28
(20A) Нагреватель охлаждающей жидкости (Дизель)

F29
(10A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк

F30
(30A) Люк

F31
(5A) Подсветка комбинации приборов

F32
(10A) Лампы системы освещения в дневное время

F33
(30А) Разъем электрооборудования прицепа

F34
(10A) CD-чейнджер аудиосистемы

F35
(10A) Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)

F36
(20А) Кондиционер, подогреватели сидений

F37
(10А) Предохранитель прикуривателя opel vectra b

F38
(10A) Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы

F39
(10A) Автоматическая коробка передач

F40
(10A) Система кондиционирования, электродвигатель вентилятора системы охлаждения

F41
(10A) Обогреватель зеркал заднего вида на дверях

Проблемы со стартером, способы их решения

Поломки, связанные со стартером, классифицируют по двум категориям: электрические и механические. От того, как быстро мастер идентифицирует поломку, зависит срок окончания ремонта.

Электрические

Повреждение электрической проводки, изоляционного слоя, витков. Чаще всего, слабый контакт на участке провода от рулевой колонки, аккумулятора к пусковому устройству.

Признаки:

• Тугое вращение ротора;
• Не заводится стартер;
• Отсутствие движения ПУ при подаче тока на контакты;
• ПУ щелкает, но не крутит: замыкание на витках обмотки, обрыв, дефект втягивающего реле;
• износ щеток, якоря.

Чтобы исключить другие поломки проверяем уровень заряда АКБ, плотность фиксации клемм, подтягиваем при необходимости. На рулевой колонке осматриваем состояние сердцевины замка. В исправном состоянии не должно быть люфта, тугости вращения, прочих дефектов.

Механические

Поломки не связаны с электрической составляющей. Чаще всего, причину неисправности ищут в обгонной муфте, стопорном кольце, маховике, прижимной пружине, подшипнике.

Неподвижный коленчатый вал при подаче напряжения на ПУ — признак механической поломки.

Характерный металлический скрежет при работе стартера — износ (деформация) зубьев маховика.

Как видим, все достаточно просто, если правильно отделить один тип неисправности от другого.

Признаки:

• ПУ начинает вращение, но с задержкой: причина в подгорании контактов, выходе из строя втягивающего реле;
• Вращение с явными усилиями: износ щеток, опорного подшипника;
• Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Самая распространенная поломка, когда ротор не выходит из зацепления после запуска двигателя. Причина:

• проседание прижимной пружины;
• залипание контактов платы;
• непригодное состояние втягивающего реле стартера;
• деформация подшипника, привода.

Расположение блока и назначение предохранителей

Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.

Назначения предохранителей в монтажном блоке

Номер предохранителя на схеме блока	Номинальная сила тока (амперы)	Контур защищаемой электроцепи
1	—	резерв
2	30A	Привод вентилятора системы охлаждения, цепь питания кондиционера
3	40A	Нагревательный элемент на заднем стекле
4	—	резерв
5	—	резерв
6	10A	Контроллер корректора света фар, цепь ближнего света
7	10A	Задний правый габаритный огонь, задние габаритные огни
8	10A	Правая фара дальнего света
9	30A	Привод омывателя фар
10	20A	Цепь звукового сигнала на рулевой колонке
11	30A	Центральный замок (блокировка)
12	20A	Противотуманные огни
13	—	резерв
14	30A	Привод щёток стеклоочистителя
15	— аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам—	резерв
16	10A	Задний противотуманный свет
17	30A	Цепь привода передних стеклоподъёмников
18	10A	Подсветка номерного знака
19	20A	Цепь топливного насоса
20	30A	Цепь привода задних стеклоподъёмников
21	—	резерв
22	20A	Контур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации
23	—	резерв
24	10A	Левая фара на ближний свет
25	10A	Задний левый габаритный огонь
26	10A	Левая фара дальнего света
27	—	резерв
28	—	резерв
29	10A	Огни аварийной сигнализации, привод управления зеркалами заднего вида
30	30A
31	—	резерв
32	—	резерв
33	20A	Вывод на разъём прицепа
34	20A	Дополнительная цепь аудиосистемы
35	10A	Трансмиссия АКПП, АВS
36	20A	Подогрев передних кресел
37	10A	Цепь прикуривателя в салоне
38	10A	Стоп-сигнал
39	10A	Датчики трансмиссии АКПП
40	10A	Привод вентилятора на радиаторе системы охлаждения
41	10A	Цепь подогрева зеркал

Каждый предохранитель окрашен в определённый цвет, который соответствует значению номинальной силы тока:

• 10А – красный
• 20А – жёлтый
• 30А – зелёный
• 40А – оранжевый

При замене перегоревших плавких вставок на новые можно ориентироваться на цвет, если маркировка на разъёмах отсутствует или к ней затруднён доступ. Не допускается установка временных перемычек – это приводит к коротким замыканиям и выходу из строя остального электрооборудования, а в контуре с высоким напряжением перемычка может привести к возгоранию. Неисправный предохранитель (плавкую вставку) извлекают из гнезда специальным пинцетом, стараясь не повредить проводку. Пинцет обычно входит в комплектацию монтажного блока и расположен сбоку или на любом резервном разъёме.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

6.1.8 Проверка реле топливного насоса

Цепь включают, задействовав проверяемый элемент электрооборудования: Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя.

Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.

Тест цепи на короткие замыкания: Его необходимо проверить, если насос не работает. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа. Место установки БП под приборной панелью

Обратите внимание: Далее, мы предлагаем вам расшифровку назначения каждого звена. Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства

Чтобы добраться до него, вам потребуется снять пластиковую накладку. Далее предлагаем вам ознакомиться со схемой.

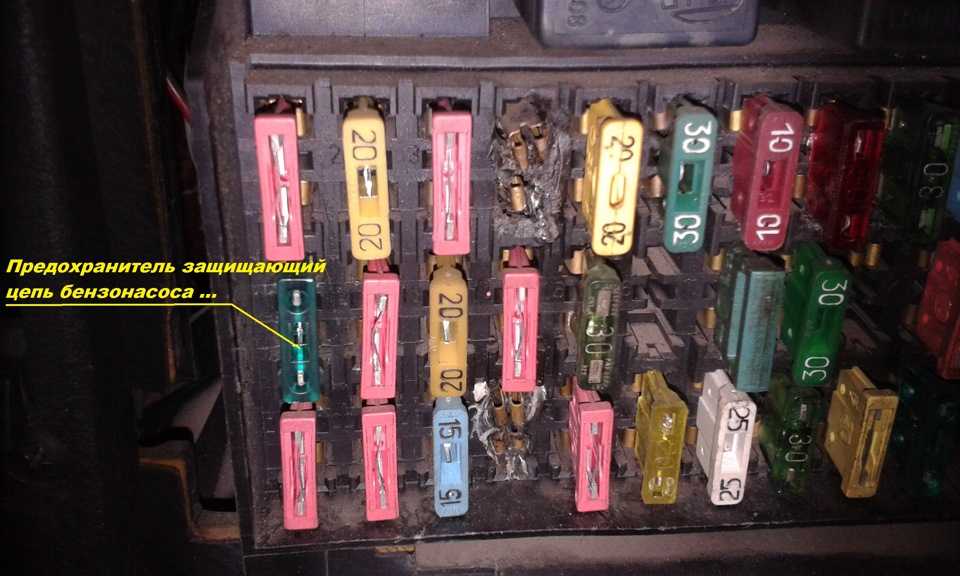

не могу найти предохранитель и реле бензонасоса

Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства. Расшифровка компонентов БП Процесс снятия и замены Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена.

Обратите внимание: Далее, мы предлагаем вам расшифровку назначения каждого звена. Расшифровка электросхемы приборов БП, установленном в салоне транспортного предохранитель бензонасоса опель вектра б где находится

Чтобы добраться до него, вам потребуется снять пластиковую накладку. Далее предлагаем вам ознакомиться со схемой. Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б Ниже представлена расшифровка каждого устройства.

Расшифровка компонентов БП Процесс снятия и замены Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена.
