Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

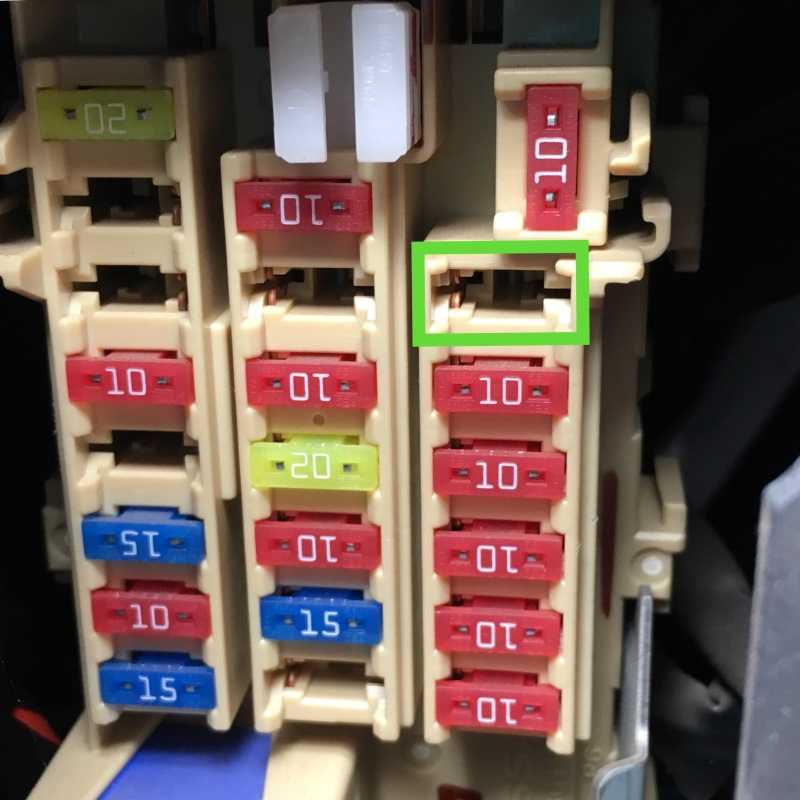

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

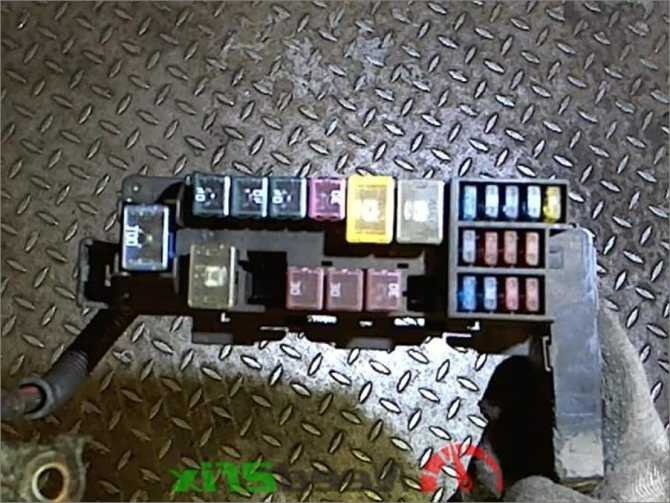

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

снимите крышку

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Размещение блоков

Таблица назначения элементов блока в салоне: Описание процесса замены Для начала необходимо удобно расположиться на месте ремонта, а потом: Открыть крышку блока реле и плавких элементов. Отыскать по таблице, представленной выше, необходимую для проверки или замены деталь. Вытащить повреждённую деталь и поставить новую.

При этом проверить контакты, при необходимости зачистить их. Но для начала необходимо удостовериться в поломке.

Не нужно проверять предохранитель при помощи света. Для обнаружения повреждения потребуется произвести следующие действия: Проверять напряжение необходимо с обеих сторон проводника. Если напряжение не будет подаваться на другой конец плавкого устройства, то оно сломалось.

Провести такую проверку не составит труда, а по времени она займёт всего около минуты. Таким образом, процесс замены деталей защиты электросистемы на Ниссане Х-Трейл T31 не представляет ничего сложного. Требуется лишь немного сноровки. Главное -иметь всегда под ругой таблицу соответствий, чтобы не ошибиться.

Предохранители Nissan X-Trail Т31

В автомобилях семейства Ниссан Х Трейл Т31, Т30 предустановлено четыре монтажных блока с предохранителями. Такое количество обусловлено «фаршем» электроники, которая отслеживает поведение машины в режиме реального времени.

Где находится основной и дополнительный блоки предохранителей:

• В салоне Ниссан Х Трейл Т31, слева от рулевой колонки;
• В моторном отсеке: слева, за расширительным бачком, справа, за аккумуляторной батареей, непосредственно на силовой клемме

Блок реле – коммутаторов установлен в моторном отсеке, вместе с монтажным блоком.

Процесс самостоятельной замены модулей защиты, реле – коммутаторов вовсе не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа недопустимо. В противном случае оборудование будет преждевременно выведено из строя.

Замена лампочки Н4 Nissan Juke

Процедура замены ламп в фаре ближнего и дальнего света Жука не требует абсолютно никаких инструментов, все делаем пальцами руки, хотя пространства и маловато, чтобы подобраться к лампочке, на одну фару уйдет не больше пары минут. На фото вы можете увидеть наглядно процесс замены лампы ближнего света + как поменять лампочку габарита Nissan Juke.

Подлезать к лампочке ближнего/дальнего света Нисан Жук будет не очень удобно (мало пространства), но справится двумя пальцами вполне реально. Открыв капот вам нужно будет найти большой резиновый круг с коннектором посередине.

Сразу аккуратно снимаем разъём.

Затем с такой же ловкостью резиновый защитный пыльник.

Лампочку в фаре держит скоба и чтобы её откинуть нужно, сдавить усики и развести их обратно чтобы они вышли из фиксаторов, а затем опустить вниз.

Теперь остается просто достать лампочку и заменить её новой.

Теперь устанавливаем все назад

Кстати стоит обратить внимание на то, что вставляется лампа только в одном положении

Найти и поменять лампочку габарита будет еще проще чем ближнего света. Заглядываем назад верхней фары, поворачиваем на треть оборота заднюю часть держателя лампы против часовой стрелки и вытягиваем лампочку габаритного огня вместе с патроном. Затем просто вынимаем и меняем на другую.

А это кстати номиналы лампочек применяемые на Жуке. Лампочка ближний/дальний свет Н4 одна отвечает за тот и за тот свет. В габаритах стоят W5W, которые зачастую меняют на светодиодные чтобы поярче светили. А если вдруг придется менять и лампу ПТФ Н8, то можно поставить и Н11, тоже подойдет, если убрать перемычку в разъеме.

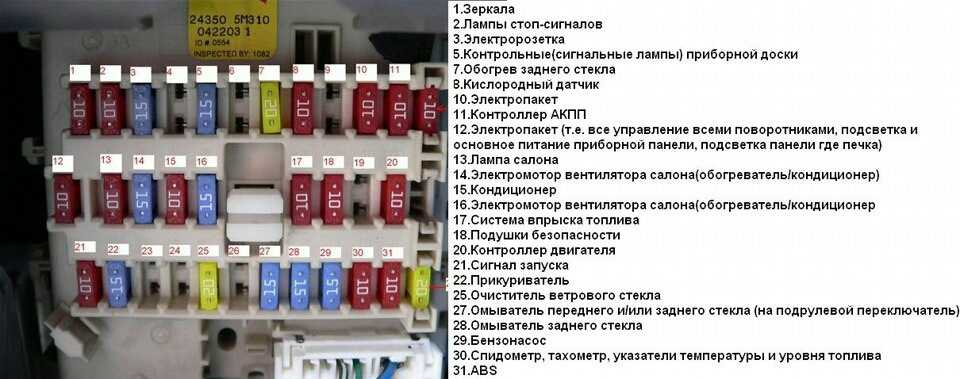

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Nissan Juke (F15) (2011, 2012, 2013, 2014, 2015, 2016, 2017).

Проверка и замена предохранителей

Предохранители и плавкие вставки защищают электрическую систему вашего автомобиля от короткого замыкания или перегрузки. Если электрические детали в вашем автомобиле не работают, возможно, система была перегружена, что привело к перегоранию предохранителя. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители.

1. Убедитесь, что переключатель зажигания находится в положении OFF или LOCK и все переключатели находятся в положении OFF.
2. Откройте крышку блока предохранителей.
3. Найдите на схеме предохранителей номер предохранителя, который хотите проверить. На схеме показано, где разместить предохранитель на панели. Зажмите предохранитель перпендикулярно съемником и вытащите его.
4. Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если ремешок сломан или расплавился, замените предохранитель на новый.
5. Если также сработает новый предохранитель, обратитесь к дилеру Nissan или в ремонтную мастерскую по вашему выбору для проверки и ремонта электрической системы.

Уведомление

• Никогда не используйте предохранители с большей или меньшей силой тока, чем указано. Это может повредить электрическую систему или вызвать пожар.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя (например, проволокой, фольгой и т. Д.). Всегда используйте исправный предохранитель одного цвета.

Блок предохранителей №2 в моторном отсеке

Снимите крышку держателя предохранителя / плавкой вставки, нажав на язычок (1) и подняв крышку с правой стороны (2), затем с левой стороны (3).

Используйте лампы такого же типа и мощности, что были установлены в фарах первоначально. В автомобиле используются фары с галогенными лампами.

1. Плафон для чтения карт 2. Противотуманные фары 3. Фара (дальний свет/ближний свет) 4. Передний указатель поворота 5. Передний габаритный фонарь 6. Боковой повторитель указателя поворота 7. Центральный верхний стоп-сигнал 8. Фонарь заднего хода 9. Стоп-сигнал/Задний габаритный фонарь 10. Задний указатель поворота 11. Задний противотуманный фонарь 12. Фонарь освещения регистрационного знака 13. Плоафон освещения багажного отделения

Ниссан тиида — предохранители и реле

Nissan Tiida — компактный автомобиль С — сегмента. Первое поколение С11 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. С12 второе поколение производилось в 2011, 2012, 2013 и 2014 году. С 2015 и по настоящее время в продаже третье поколение С13. В связи с низким спросом на данную модель официальные продажи в России приостановлены. В данной статье будет предложена для ознакомления информация о блоках предохранителей и реле в ниссан тиида с фотографиям, схемами и описанием назначения их элементов. Так же отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Цены: машины дорожали весь год

Новые автомобили в России после кризиса 2014 г. к ноябрю 2018 г. подорожали в среднем на 66%, посчитали в
«Автостате». За 11 месяцев 2018 г. автомобили в среднем стали дороже на 12%. Эксперты агентства пришли к
выводу, что автокомпании сейчас практически отыграли падение рубля по отношению к мировым валютам. Но
оговариваются, что это вовсе не означает заморозку цен.

Дальнейшему подорожанию автомобилей будет способствовать инфляция и увеличение ставки НДС с начала 2019
года — с 18% до 20%. Представители автокомпаний в беседах с корреспондентом Autonews.ru также не
скрывают, что рост НДС напрямую отразится и на стоимости машин, причем с самого начала 2019 г. — это, к
примеру, подтвердили в Renault, АвтоВАЗе и Kia.

Экстерьер

Во внешнем облике новая модель городского хэтча демонстрирует гармоничное сочетание традиционного фирменного и динамичного спортивного стиля

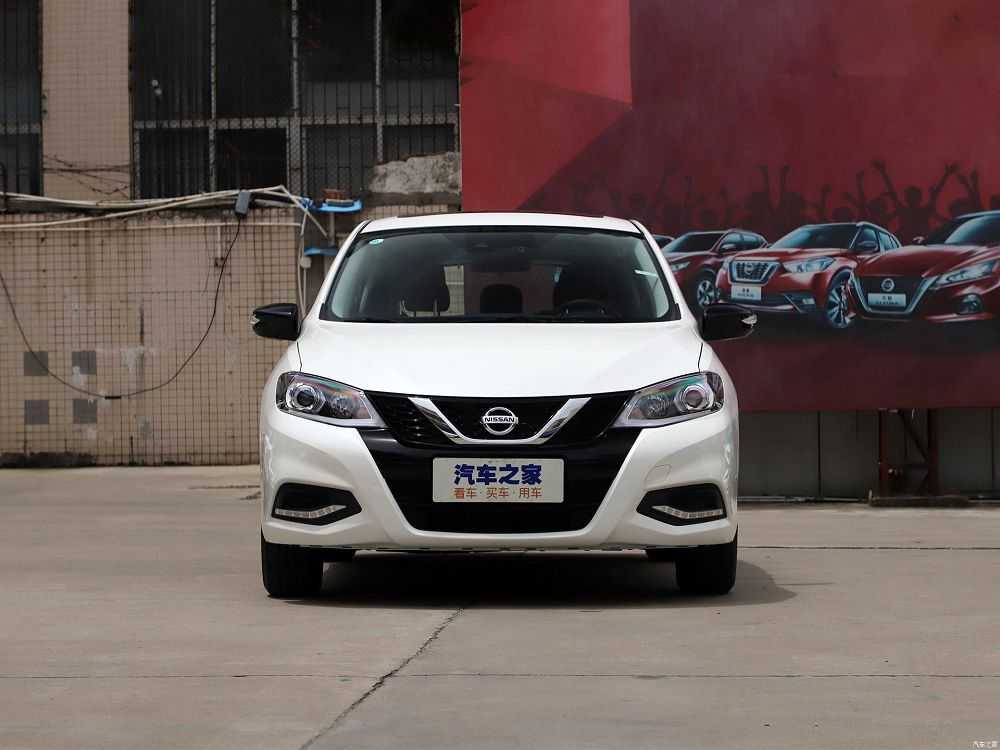

На фото во фронтальном ракурсе новый кузов привлекает внимание:

• отличной аэродинамикой передка;
• пологими углами наклона лобового стекла и украшенного ребристыми боковыми профилями капота;
• компактным форматом украшенной брендовым логотипом и фигурной хромированной накладкой пластиковой радиаторной решетки;
• С-образной формой ДХО многоэлементной ксеноновой или светодиодной, в топовых модификациях, передней оптики.

В лучших европейских традициях оформлен нижний сегмент передка. В наличии слегка выступающий бампер с закруглёнными боковинами, чёрная пластиковая трапеция нижнего воздухозаборника и интегрированный в диффузоры комплект противотуманных огней.

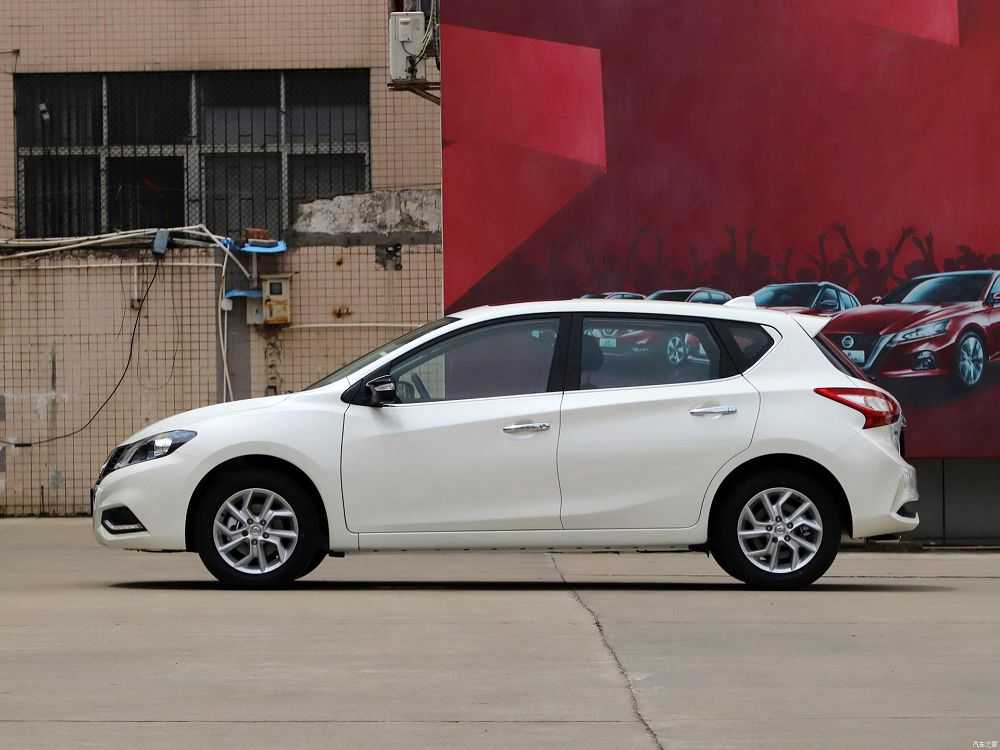

Динамичный силуэт Тииды образца 2021 года включает в себя короткий наклонный капот, ниспадающую к корме пологую линию крыши, контрастное сочетание хромированного полупериметра и черной пластиковой рамы трёхэлементного остекления.

Отсутствие рельефов и ярких деталей кузовного декора компенсирует оригинальный дизайн зеркал и 16-дюймовых колёсных дисков.

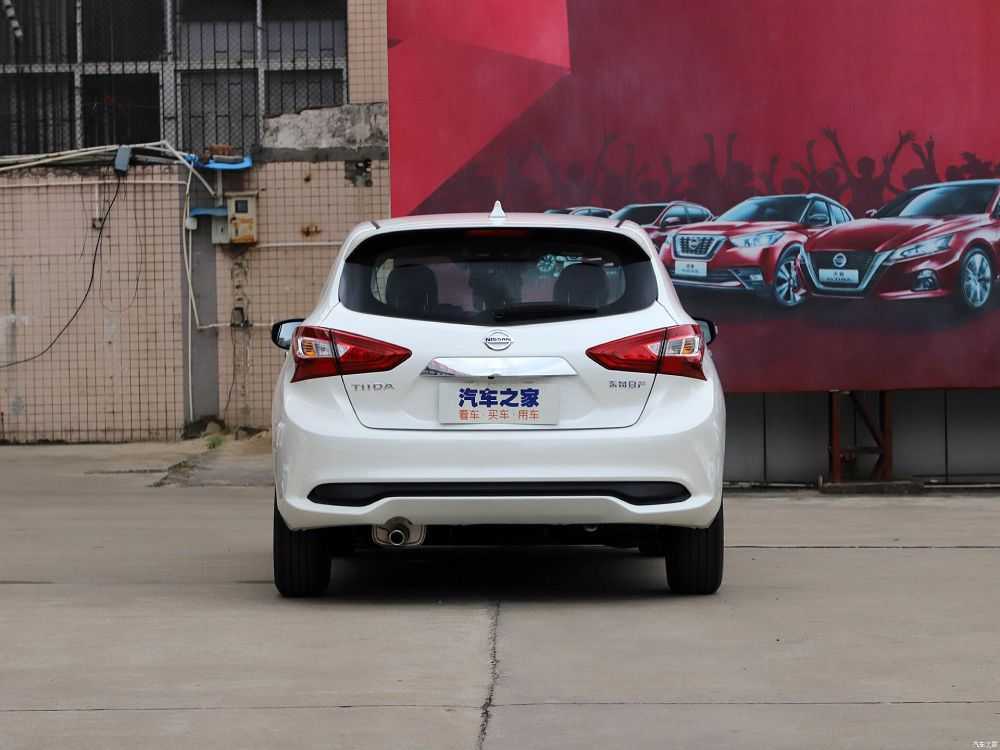

Конструктив тыльной стороны кузова оформлен с узнаваемыми деталями кроссоверной компоновки. В наличии:

• традиционный спойлерный козырёк;
• крутой уклон заднего остекления;
• украшенная фирменной символикой и серебристым шильдиком компактная дверь багажника;
• оригинальная форма и графика многофункциональных фонарей.

В комплектации широкого массивного бампера – декоративная пластиковая вставка и малогабаритный обвес. В качестве декора использованы элементы ребристого аэродинамического рельефа.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
