Nissan x-trail t30

Блоки под капотом

Общее расположение элементов

1. Монтажный блок предохранителей (около аккумулятора)
2. Реле накаливания
3. Блок реле ESP (автомобили с правым рулем)
4. Блок реле ESP (автомобили с левым рулем)
5. Блоки реле (основной и дополнительный)

Монтажный блок предохранителей

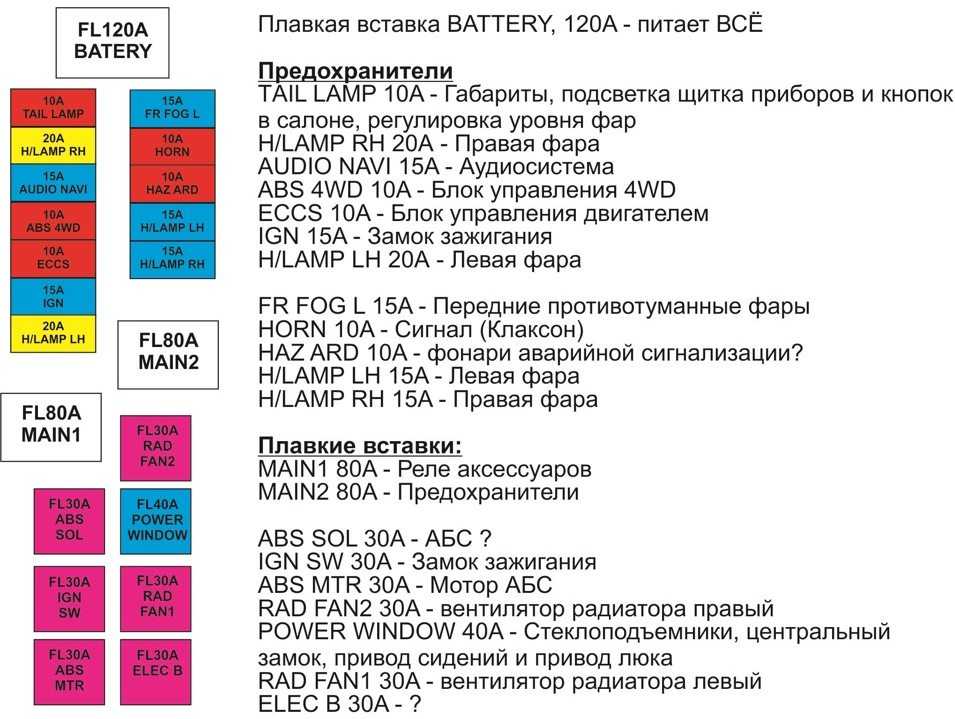

Схема с расшифровкой

Вариант 2

Схема

Назначение

A	100/120А Генератор, блок предохранителей в моторном отсеке (предохранители: № B по G, 39 по 43)
B	40А Центральный замок, электропривод стеклоподъемников, люк, электропривод сидений
C	40А Вентилятора системы охлаждения
D	40А Вентилятора системы охлаждения
E	30А Очистители и омыватели фар
F	60А Свечи накаливания
G	80А Блок предохранителей в салоне
H	80А Система кондиционирования/ отопления, блок предохранителей в салоне (предохранители: № 18, 20, 23)
I	50А Система курсовой устойчивости (ESP)
J	30А Замок зажигания
K	40А ABS
L	30/40А ABS, ESP (30А с ESP, 40А без ESP)
M	—
31	10А Лампы наружного освещения, очистители и омыватели фар, предупреждающие устройства и индикаторы
32	15А Аудиосистема, навигационная система, телефон
33	10А Блок управления двигателем, противоугонная система
34	10А Генератор, противоугонная система
35	15А Указатели поворота
36	10А Задний противотуманный фонарь
37	10А ABS, система управления полным приводом (4WD)
38	—
39	15А Блок управления двигателем
40	15А Блок управления двигателем, лампы наружного освещения
41	15А Лампы наружного освещения, противотуманные фонари
42	15А Противотуманные фары
43	20А Блок управления двигателем, противоугонная система

Схема

Обозначение

• R1 Реле ламп
• R2 Реле системы освещения в дневное время, левые (с системой освещения в дневное время)
• R3 Реле системы освещения в дневное время, правые (с системой освещения в дневное время)
• R4 Реле заднего противотуманного фонаря
• R5 Реле передних противотуманных фар
• R6 Реле запрещения запуска (Р/N)
• R7 Реле кондиционера
• R8 Реле звукового сигнала
• R9 Реле вентилятора системы охлаждения 1
• R10 Реле блока управления дроссельной заслонкой
• R11 Реле вентилятора системы охлаждения 3
• R12 Реле системы полного привода
• R13 Реле вентилятора системы охлаждения 2
• R14 Реле омывателя фар

Рекомендации по обслуживанию предохранителей Nissan X-Trail Т31

• Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
• Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
• После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
• Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
• Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации модулей защиты, реле – коммутаторов на Nissan X-Trail (Т31) 50 тыс. км.

Блоки предохранителей и реле Ниссан Х-Трейл Т31 (2007 – 2010, рестайлинг 2011 – 2014)

В автомобиле Ниссан Икстрейл Т31 имеются три основных блока предохранителей, два из которых располагаются в моторном отсеке и один – в салоне. Начнем с последнего.

Блок предохранителей и реле в салоне

Блок находится в передней панели с левой стороны от водителя.

Назначение предохранителей

№	Обозначение	Ток, А	Защищаемая цепь
F1	ELEC PARTS	10	диагностический разъем, ЭБУ, автоматический корректор фар
F2	AIR BAG	10	подушки безопасности
F3	METER	10	приборная панель
F4	WASHER MOTOR	10	мотор стеклоомывателя
F5	BOSE AMP	20	аудиосистема
F6	HEATER MIRROR	10	обогрев боковых зеркал
F7	WOOFER AMP	10	аудиосистема
F8	ELEC PARTS	10	электроприборы
F9	METER	10	приборная панель
F10	ROOM LP	10	освещение салона
F11	STOP LAMP	10	стоп-сигнал
F12	4WD	10	блок управления 4WD
F13	DRIVING LAMP	15	дополнительные фары дальнего света
F14	INTELLIGENT KEY	10	интеллектуальная система доступа без ключа
F15	BLOWER	15	вентилятор климатической системы
F16	BLOWER	15	вентилятор климатической системы
F17			резерв
F18	CIG LIGHTER	10	прикуриватель
F19	POWER SOCKET	15	электрические розетки
F20	MIRROR&AUDIO	10	электропривод зеркал, аудиосистема

Назначение реле

№	Обозначение	Наименование
R1	ACC	реле дополнительного оборудования
R2	BLOWER	реле вентилятора климатической системы
R3	DRIVING LAMP 1	реле дополнительных фар 1
R4	HEATER SEAT	реле обогрева сидений
R5	DRIVING LAMP 1	реле дополнительных фар 2

Блок предохранителей и реле в моторном отсеке (Блок А)

Блоки предохранителей в моторном отсеке Ниссан Икстрейл Т31 располагаются рядом с аккумулятором под воздуховодом, который для облегчения доступа, скорее всего, придется демонтировать.

Назначение предохранителей и плавких вставок

№	Обозначение	Ток, А	Защищаемая цепь
F31	FR HEATER SEAT	20	подогрев передних сидений
F32	TURBINE COOLANT	20	электронасос охлаждения турбокомпрессора
F33	DTRL A/THEFT, HORN	10	дневной свет, звуковой сигнал
F34	HORN	10	звуковой сигнал, генератор
F35	AUDIO	15	аудиосистема
F36	PTC	30	дополнительный обогреватель
F37	PTC	30	дополнительный обогреватель
F38	A/T CONT	10	система управления CVT
F	EPS	60	электроусилитель рулевого управления
G	H/L WASH	30	омыватель фар
H	ABS MTR, ESP MTR	30	ABS и ESP
I	ABS SOL, ESP SOL	50	ABS и ESP
J	BSM/PWR WDW	50	стеклоподъемники
K	RAD FAN 1	40	вентилятор радиатора
L	IGN SW	40	замок зажигания
M	RAD FAN 2	40	вентилятор радиатора

Назначение реле

№	Обозначение	Наименование
R1	HORN	реле звукового сигнала
R2	RAD FAN MID/HI	реле средней и высокой скорости вентилятора радиатора
R3	PTC, STOP LAMP	реле дополнительного обогревателя, реле сигнала торможения
R4	RAD FAN LOW	реле низкой скорости вентилятора радиатора
R5	H/LAMP WASH	реле омывателя фар
R6	DTRL	реле постоянно включенного наружного освещения

Блок предохранителей и реле в моторном отсеке (Блок Б)

Назначение предохранителей и плавких вставок

№	Обозначение	Ток, А	Защищаемая цепь
F41			резерв
F42			резерв
F43	H/LAMP HI RH	10	дальний свет (правая фара)
F44	H/LAMP HI LH	10	дальний свет (левая фара)
F45	TAIL LAMP	10	габаритный свет
F46	ILLUMINATION	10	подсветка
F47			резерв
F48	FR WIPER	30	передний стеклоочиститель
F49	H/LP LH	15	ближний свет (левая фара)
F50	H/LP RH	15	ближний свет (правая фара)
F51	A/C COMP	10	муфта компрессора кондиционера
F52			резерв
F53	SPARE FUSE	30	запасной предохранитель
F54			резерв
F55	RR DEF	15	обогрев боковых зеркал и заднего стекла
F56	RR DEF	15	обогрев боковых зеркал и заднего стекла
F57	FUEL PUMP	15	топливный насос
F58	A/T ECU	10	датчик режимов работы АКПП, реле стартера
F59	ABS ECU	10	ABS
F60	REVERSE LAMP	10	фонари заднего хода
F61	ETC	15	электронный блок управления (ЭБУ)
F62	EGI	20	электронный блок управления (ЭБУ), катушки зажигания
F63	O2 SENSOR	15	датчик концентрации кислорода
F64	INJECTOR	15	форсунки
F65	FR FOG LAMP	15	передние противотуманные фары

Назначение реле

№	Обозначение	Наименование
R7	FRON FOG	реле передних противотуманных фар
R8	HEAD LAMP LOW	реле ближнего света
R9	ECM	реле электронного блока управления (ЭБУ)
R10	WINDOW DEFOGGER	реле обогрева боковых зеркал и заднего стекла
R11	IGN	реле зажигания
R12	COOLING FAN 1	реле вентиляторов системы охлаждения 1
R13	COOLING FAN 2	реле вентиляторов системы охлаждения 2
R14	COOLING FAN 3	реле вентиляторов системы охлаждения 3
R15	START	реле стартера

Замена ремня генератора Nissan Икстрейл Т31

Чаще всего, замена нужна тогда, когда ремень генератора изнашивается из-за его продолжительной эксплуатации. Но иногда бывают случаи, когда необходимость проведения ремонта возникает по другим причинам. Например, он может получить механические повреждения, может растянуться и начать проскальзывать на шкивах, подвергаясь нежелательному нагреву.

Признаки необходимости замены встречаются следующие:

• перегревы двигателя автомобиля;
• необычный шум при включенном двигателе;
• ощутимые вибрации или свист;
• чувствительный запах жженой резины;
• нестабильность зарядки аккумуляторной батареи.

Правильнее всего осуществлять ремонт до того, как произойдет серьезная поломка из-за неисправного ремня генератора. Как только вы заметите признаки имеющейся неисправности, постарайтесь как можно скорее посетить автомастерскую. Наши специалисты выявят поломку, а также определят причины ее возникновения. Чем скорее вы получите квалифицированную помощь, тем проще будет устранить неполадки.

Если игнорировать неисправность, то оборвавшийся в дороге ремень генератора может доставить массу хлопот, особенно если поблизости не окажется никого, кто смог бы помочь починить машину. Заблаговременно посетив нашу специализированную автомастерскую, вы можете быть уверены в том, что с вашим автомобилем не случится никаких непредвиденных поломок.

Замена предохранителей на Nissan X-Trail Т30

• Отвертка с плоским наконечником,
• Дополнительное освещение, фонарик,
• Комплект новых модулей защиты, реле – коммутаторов,
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей защиты в салоне:

• Фиксируем машину в периметре ремонтной зоны, обеспечиваем меры безопасности, блокируем задний ряд колес противооткатными башмаками,
• Открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, открываем крышку,
• По схеме – расположению модулей, находим порядковый номер. Пинцетом извлекаем неисправный элемент, вставляем новый.

В случае замены монтажного блока целиком, дополнительно выкручиваем два винта – фиксатора платы. Используем отвертку с крестообразным наконечником.

Для замены монтажного блока с предустановленными реле – коммутаторами необходимо предварительно снять нижнюю часть обшивки дверной стойки со стороны водителя. Для удобства используем пластиковую лопатку.

Замена предохранителей в моторном отсеке:

• Выключаем зажигание, выжимаем стояночный тормоз на Ниссан Х Трейл Т30, открываем капот,
• Слева за аккумуляторной батареей находим пластиковый корпус черного цвета, отщелкиваем крышку,
• По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

В этой статье, мы точно определились с тем, что эти элементы созданы для того, чтобы сгорать, что требует последующей замены. Иногда в автомобилях Ниссан Х Трейл Т31 и Т30 заменить нужно один элемент, а иногда целый блок. В Ниссан Трейл Т30 и Т31 общий принцип замены защитных компонентов одинаков, однако, под капотом и в салоне автомобиля замена происходит различным образом.

Для того чтобы начать замену, сначала нужно определиться действительно ли сгорела деталь. Ни в коем случае не вытягивайте деталь и не просматривайте её на свету, как делают многие владельцы авто. Такой способ не является достоверным. Для того чтобы обнаружить повреждённую деталь, нужно включить все нерабочие цепи (к примеру, печка, магнитофон и т.д.), возьмите пробник и начните проверять напряжение, делайте это сначала с одной стороны, потом соответственно с другой. Если напряжение с одного вывода есть, а с другого нет, то деталь повреждена. Такая проверка в автомобиле Ниссан Трейл Т31 занимает около 1 минуты.

Блок предохранителей Nissan X-Trail (T30) 2001-2006 2005
