Устройство блока предохранителей лада калина 2 поколения

О причинах отказа системы топливоподачи

Как отмечалось, в модели Лада Калина топливный насос наделен электрическим приводом. Это предоставляет ряд определенных и важных преимуществ. Здесь в приоритете простота в конструктивном плане и надежность, позволяющая устройству иметь внушительный ресурс. Также отметим высокую безопасность, когда при остановке мотора система топливоподачи прекращает свое функционирование. Чтобы насос «долго жил», ему требуется качественный бензин, также выполняющий функцию охладителя устройства.

Итак, подробнее о главных причинах:

1. Топливо с несоответствующими нормам кондициями качества. Это приводит к постепенному засорению фильтра и некорректной работе узла подачи бензина.
2. Обрыв в электрической цепи питания насоса. Здесь виновником может быть не только предохранитель бензонасоса, который, кстати, следует проверять в первоочередном порядке, но и реле бензонасоса. Также среди причин могут иметь место окислившиеся контакты колодки питания насоса или обрыв подводящих проводов, что случается значительно реже.

В любом случае, если насос не работает, то потребуется тщательное диагностирование всего контура топливоподачи, обязательно нужно проверить предохранитель насоса, а также реле бензонасоса.

Где находится предохранитель электроусилителя руля на калине

Ну, вот беда пришла, откуда ее не ждали!Отказал ЭУР!Подключили к диагностике, и она показала такие ошибки как C1044 и C1011.Почитал в инете страшилки по этому поводу :

galantmotors.ru/view_article.php? >Как итог замена ЭУР — Что является не радостной перспективой.

Искал предохранитель на ЭУР и нашел такую интересную штукуЧто предохранитель F5 на 25 ампер отвечает за — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла.

Начал проверять сопутствующие на данном предохранителе вещи и при включение печки на 3 скорость сгорел предохранитель, значит где-то коротит вся эта взаимосвязанная система, значит не все потеряно!

Поеду к электрику, что он скажет, уж больно не хочется новый ЭУР покупать. (((

PS Спидометр работает — проблема НЕ в датчике скорости!

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует. Заметим, что на многих современных авто используется похожее решение.

Начальные сведения об электрической схеме

Основной блок предохранителей в Калине 2 размещён слева от рулевой колонки и закрыт пластиковой крышкой. С внутренней стороны есть этикетка, где напечатана схема расположения деталей.

Основной блок, расположенный слева от рулевой колонки

Заметим, что в «Люксе» используется один набор реле, тогда как в комплектациях «Норма/Стандарт» он – несколько другой. Реле «К5» отсутствует в обоих наборах, а деталь «K6» может отсутствовать в варианте исполнения «Стандарт». Наборы предохранителей, в свою очередь, могут содержать или не содержать элемент «F3» (предохранитель АКП).

Вынимать предохранители можно только специальными щипцами, которые Вы найдёте под крышкой основного блока.

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

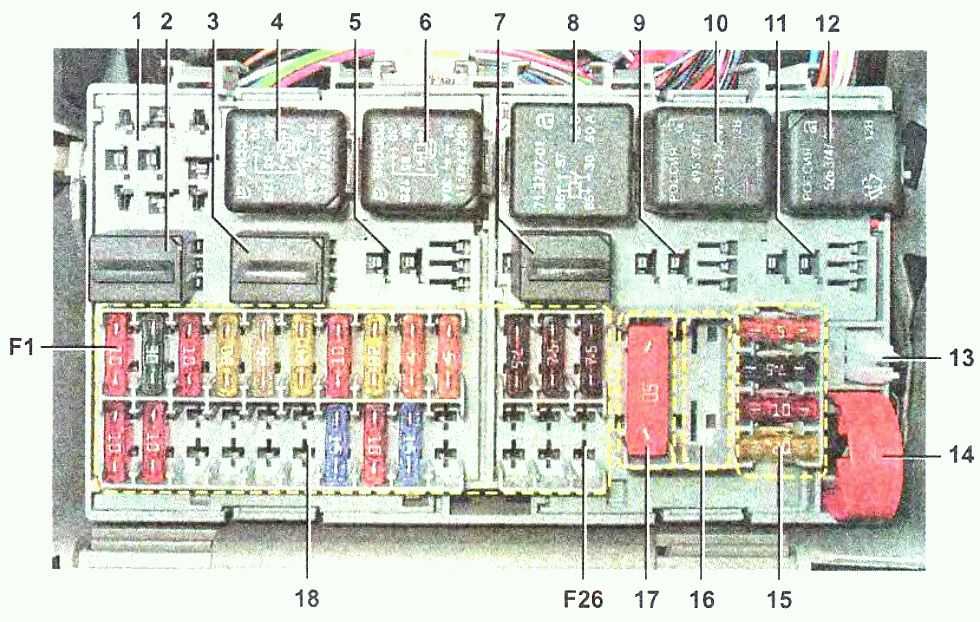

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10    — реле включения указателей пово­рота и аварийной сигнализации, K5; 11    — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23		Блок управления электроусилителем рулево­го управления
F24		Резерв (муфта компрессора кондиционера калины)
F25		Резерв (контроллер электропакета)
F26		Резерв (АБС)
F27 (F31)	50	Электроусилитель рулевого управления
F28	50*	Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Предохранители и реле системы управления двигателем Лада Калина

Цепи системы управления двига­телем защищены тремя плавкими предохранителями, расположенны­ми под крышкой в облицовке тун­неля пола.

Для доступ нужно поддеть отверткой и снять крышку с центральной консоли.

Расшифровка

Обозначение на изображении	Сила тока, А	Защищаемые цепи
F1	15	Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
F2	15	Топливный насос, предохранитель бензонасоса калины.
F3	15	Электронный блок управления (цепи постоянного пи­тания)

Реле системы собраны в блок и установлены под централь­ной консолью. В блок дополнитель­но встроен предохранитель электро­вентилятора системы охлаждения двигателем.

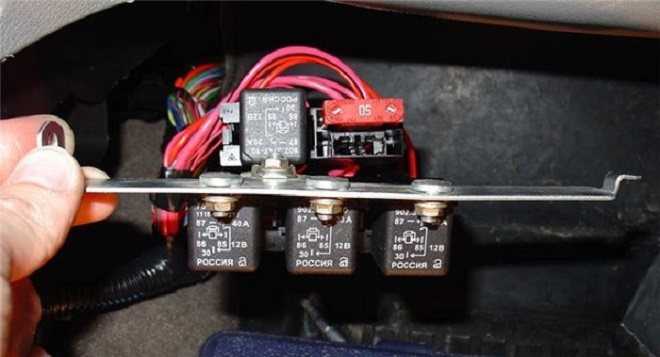

Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.

Чтобы доступа, необходимо снять правую накладку консоли панели приборов

Замена элемента питания ПДУ

В ПДУ установлен литиевый элемент питания типа CR2032, начальное напряжение питания которого 3 В. Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор загорается короткой вспышкой. Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.

Для этого необходимо выкрутить винт со стороны корпуса, противоположной кнопкам управления, разъединить половинки корпуса, вынуть плату из корпуса, заменить элемент питания на новый, соблюдая полярность; вставить плату в корпус; защелкнуть половинки корпуса и закрутить винт.

Где находится предохранитель электроусилителя руля на калине

Ну, вот беда пришла, откуда ее не ждали!Отказал ЭУР!Подключили к диагностике, и она показала такие ошибки как C1044 и C1011.Почитал в инете страшилки по этому поводу :

galantmotors.ru/view_article.php? >Как итог замена ЭУР — Что является не радостной перспективой.

Искал предохранитель на ЭУР и нашел такую интересную штукуЧто предохранитель F5 на 25 ампер отвечает за — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла.

Начал проверять сопутствующие на данном предохранителе вещи и при включение печки на 3 скорость сгорел предохранитель, значит где-то коротит вся эта взаимосвязанная система, значит не все потеряно!

Поеду к электрику, что он скажет, уж больно не хочется новый ЭУР покупать. (((

PS Спидометр работает — проблема НЕ в датчике скорости!

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует. Заметим, что на многих современных авто используется похожее решение.

Начальные сведения об электрической схеме

Основной блок предохранителей в Калине 2 размещён слева от рулевой колонки и закрыт пластиковой крышкой. С внутренней стороны есть этикетка, где напечатана схема расположения деталей.

Основной блок, расположенный слева от рулевой колонки

Заметим, что в «Люксе» используется один набор реле, тогда как в комплектациях «Норма/Стандарт» он – несколько другой. Реле «К5» отсутствует в обоих наборах, а деталь «K6» может отсутствовать в варианте исполнения «Стандарт». Наборы предохранителей, в свою очередь, могут содержать или не содержать элемент «F3» (предохранитель АКП).

Вынимать предохранители можно только специальными щипцами, которые Вы найдёте под крышкой основного блока.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды). Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска»

Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer»

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Где находятся предохранители и реле

В зависимости от поколения автомобиля, блоки предохранителей имеют отличия, а, следовательно и разные места установки.

Расположение блоков предохранителей и реле на Lada Kalina 1

Калины первого поколения комплектовались сразу несколькими блоками предохранителей. Их расположение имеет несколько мест и все они в салоне:

1. Основной блок расположен под панелью, слева от рулевой колонки.
2. Другой блок монтировался под прикуривателем, рядом с рычагом КПП.
3. Еще один монтажный блок размещен под торпедо, внутри центрального тоннеля.

Где находятся монтажные блоки в Лада Калина 2

На автомобиле Лада Калина второго поколения два блока предохранителей. Внутри салона расположен основной, а в некоторых комплектациях установлен еще и под капотом.

1. Один находится в салоне, слева от рулевой колонки, под крышкой.
2. Дополнительный блок предохранителей находится в подкапотном пространстве, справа от аккумулятора.

Стоит учитывать местоположение монтажного блока, чтобы не допустить ошибок в диагностике автомобиля.

Расположение реле Лада Калина

Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.

Номер реле	Сила тока, ампер	Назначение в комплектации «Стандарт»	Назначение в комплектациях «Норма» и «Люкс»
К1	50	Разгрузочное реле
К2	30	Дополнительное реле стартера
К3	30/40	Реле стеклоочистителя	Реле электровентилятора охлаждения радиатора
К4	30	Реле электровентилятора охлаждения радиатора
К5	30	Реле указателей поворота	Реле муфты компрессора кондиционера
К6	30	Реле электростеклоподъемников	Реле обогрева заднего стекла
К7	20	Реле дальнего света фар
К8	20	Реле звукового сигнала
К9	20	Реле ближнего света фар
К10	20	Резервный	Реле света заднего хода (в комплектациях с АКПП)
К11	20	Главное реле ЭСУД
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений
К14	30/70	Реле аварийной сигнализации	Реле обогрева ветрового стекла
К15	30	Реле обогрева заднего стекла	—
К16	30	Реле аварийной сигнализации дополнительное	—

Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:

Номер реле	Сила тока, ампер	Назначение реле
K1	50	Разгрузочное реле выключателя зажигания
K2	30	Дополнительное реле стартера
K3	30	Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска
K4	30	Реле электровентилятора радиатора максимальной скорости (ОВИ)
K5	30	Реле поворотов и аварийной сигнализации (ОВИ)
K6	30	Реле обогрева заднего стекла
K7	20	Реле дальнего света фар
K8	20	Реле звукового сигнала
K9	20	Реле ближнего света фар
K10	20	Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
K11	20	Главное реле ЭСУД
K12	20	Реле топливного насоса
K13	20	Реле обогрева сидений (ОВИ)
K14	70	Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ))
K15	20	Реле включения аварийной сигнализации
K16	30	Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ)
K17	30	Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска
K18	30	Реле электровентилятора радиатора минимальной скорости (ОВИ)

Где находится реле стартера

Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.

Расположение реле бензонасоса

Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.

Расположение реле вентилятора

Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.

Расположение реле поворотов

За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.

Расположение реле дворников

Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.

Силовые предохранители

Наименование	Мощность, ампер	За что отвечает
FF1	50	Обогрев лобовых стекол
FF2	60	—
FF3	60	Генератор
FF4	40	Вентилятор охлаждения мотора
FF5	50	Электроусилитель руля
FF6	40	Мотор АБС

Заключение

Схема расположения предохранителей и реле Лады Калины позволяет быстро обнаружить нужный элемент, отвечающий за работу электрической цепи, связанной с нужной функцией. Чтобы прочитать подобную схему, нужно помнить, что предохранители обознаются буквой F, а реле – К. Каждому из них присвоен свой номер, дающий возможность быстро найти элемент, отвечающий за какую-то функцию, сравнив с надписями на крышке или сведениями из технического руководства.

Знание положения реле и предохранителей дает автовладельцу возможность быстро избавляться от многих поломок и проводить эффективную диагностику транспортного средства собственными силами.

Автор материала:
