Kia cerato 2020

Почему отклеилась панель от жары

Проблема отклеивающейся приборки знакома большому числу владельцев Сида, включая модификацию JD, что связано с не самым высоким качеством пластика, использованном при сборке этого элемента. В случае, если автомобиль находится на гарантии, достаточно будет привезти его в авторизованное СТО, где панель проклеят заново.


Если же время действия гарантии истекло — придется разобрать приборку и проклеить ее самостоятельно. Возможно, заменить ее на более новую модификацию, например, супервижн. Чтобы снять панель, необходимо:

  • обмотать плоскую отвертку тканью;
  • поддеть боковые защелки и защелку по центру;
  • соединить два разъема, ослабив зажим фиксатора;
  • вынуть панель, потянув на себя.

Когда торпеда отсоединена, зачищают остатки старого клея и удаляют заводские проклейки. Также обезжиривают поверхность. Далее, проклеивают края, используя самый качественный доступный клей по пластику.

Предохранители и реле KIA Rio (JB; 2006-2011) — Предохранители

В данной статье мы рассмотрим KIA Rio (JB) второго поколения, выпускавшиеся с 2006 по 2011 годы. Здесь вы найдете схемы предохранителей KIA Rio 2006, 2007, 2008, 2009, 2010 и 2011 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Приборная доска

Блок предохранителей находится под крышкой под рулевым колесом.

Моторного отсека

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю.

Приборная доска

Назначение предохранителей в щитке приборов

ОписаниеРейтинг усилителяЗащищенный компонент

ЗАДНИЙ дворник 15А Задний стеклоочиститель
H / LP (LH) 10А Фара (левая)
ПЕРЕДНИЙ дворник 25А Передний дворник
ВОЗДУХОДУВКА 10А воздуходувка
H / LP (RH) 10А Фара (правая)
S / КРЫША 20А Люк
СТОП LP 15А Стоп-сигнал
ЗАМОК C / DR 20А Центральный дверной замок
КАТУШКА ЗАЖИГАНИЯ 15А Катушка зажигания
АБС 10А АБС
B / UP LP 10А Резервный свет
ЗАПАСНОЙ Запасной предохранитель
С / Зажигалка 25А Зажигалка
FOLD’G 10А Складывающееся наружное зеркало заднего вида
СИДЕНЬЕ HTD 20А Подогрев сиденья
AMP 25А Усилитель звука
FR FOG LP 10А Передняя противотуманная фара
ДХО 10А Дневной ходовой свет
ЭКЮ 10А Блок управления двигателем
Кластер 10А Кластер
P / WDW RH 25А Стеклоподъемник (правый)
АУДИО 10А Аудио
RR FOG LP 10А Задний противотуманный фонарь
IGN 10А Зажигание
СТЕКЛО HTD 30А Обогрев заднего стекла
СУМКА 15А Воздушная подушка
TCU 10А Автоматическая коробка передач
SNSR 10А Датчики
ЗАПАСНОЙ Запасной предохранитель
MULT B / UP 10А Кластер, ETACS, кондиционер, часы, комнатная лампа
АУДИО 15А Аудио
P / WDW LH 25А Стеклоподъемник (слева)
HTD MIRR 10А Обогреватель наружных зеркал заднего вида
ХВОСТ LP (LH) 10А Тайликхт (слева)
ХВОСТ LP (RH) 10А Задний фонарь (правый)
ОПАСНОСТИ 10А Предупреждающий световой сигнал
T / SIG LP 10А Световой сигнал поворота
A / BAG IND 10А Предупреждение о подушке безопасности
НАЧАЛО 10А Запуск двигателя

Моторного отсека

  • Версия 1
  • Версия 2

  • Только дизельный двигатель

  • Назначение предохранителей в моторном отсеке

ОписаниеРейтинг усилителяЗащищенный компонент

BATT_1 50А Генератор, Аккумулятор
ЭБУ А 30А Блок управления двигателем
РАД 30А Вентилятор радиатора
COND 30А Вентилятор конденсатора
ЭБУ B 10А Блок управления двигателем
ЗАПАСНОЙ Запасной предохранитель
РОГ 10А Рог
IGN1 30А Зажигание
IGN2 40А Зажигание
BATT_2 30А Генератор, Аккумулятор
ОСНОВНОЙ 120A / 150A (Дизель) Генератор
MDPS 80А Рулевое колесо с усилителем
ABS1 40А АБС
ABS2 40А АБС
P / WDW 30А Стеклоподъемник
BLW 40А воздуходувка
ЗАПАСНОЙ Запасной предохранитель
A / CON1 10А Кондиционер
A / CON2 10А Кондиционер
ЭБУ D 10А Блок управления двигателем
SNSR 10А Датчики
INJ 15А форсунка
ЭБУ C 20А Блок управления двигателем
ЗАПАСНОЙ Запасной предохранитель
ЗАПАСНОЙ Запасной предохранитель
РОГ Реле звукового сигнала
ОСНОВНОЙ Главное реле
ТОПЛИВНЫЙ НАСОС Реле топливного насоса
РАД ВЕНТИЛЯТОР Реле вентилятора радиатора
КОНД ВЕНТИЛЯТОР2 Реле вентилятора конденсатора
ТОПЛИВО HTR Реле подогревателя топливного фильтра
ВОЗДУХОДУВКА Реле электродвигателя вентилятора
НАЧАЛО Реле пускового двигателя
КОНД ВЕНТИЛЯТОР1 Реле вентилятора конденсатора
A / CON Реле кондиционера
Дизель:
PTC HTR1 40А Нагреватель PTC 1
ЗАГЛУШКА 80А Свеча накаливания
PTC HTR2 50А Нагреватель PTC 2
FFHS 30А Топливный фильтр
PTC HTR3 40А Нагреватель PTC 3

Вам также может понравиться

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Точки подключения автосигнализации на KIA Cerato

Замок зажигания: Розовый и белый – плюс. Оранжевый – IG1. Желтый – IG2. Синий – АСС.

Блок предохранителей.

Зеленый разъем:Концевик багажника – зеленый провод (третий с края).Замки дверей (два крайних) — желтый/черный – отпирание и желтый/оранжевый – запирание.

Коричневый разъем:Повороты — синий/оранжевый; синий/белый (рядом)

Серый разъем:Концевики дверей – серый провод.Стоп сигнал – красный/черный в пороге водителя или разъем с перемычками на жгуте контроллера.Отпирание багажника – коричневый провод в желтом разъеме кнопки отпирания багажника (минус).Ручник — левый разъем комбинации приборов, красный/черный провод. (второй с края).Генератор – левый разъем комбинации приборов, белый/черный провод. (четвертый с края).Блокировка – синий (светлый) провод (бензонасос) (не подходит для программирования), в жгуте порога (подключиться в части жгута, проходящей за контроллером).Плюс после зажиг. – желтый провод, синего разъема блока кнопок (слева).Плюс постоянный  – внизу разъем с толстыми проводами. (розовый).

Розовый (толстый) – плюс. Розовый (тонкий) – АСС. Черный – масса. Синий черный – габариты.

желтый/черный (+); синий/красный (-) – перед левый. желтый (+); черный (-) — перед правый. синий/оранжевый (+); зеленый/оранжевый (-) — задний правый. белый (+); коричневый (-) — задний левый.

Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители

В данной статье мы рассматриваем KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей KIA Sportage 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.

Приборная доска

Блок предохранителей находится за крышкой на водительской стороне панели приборов.

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю.

Приборная доска

  • Автомобили с левым рулем
  • Автомобили с правым рулем
  • Назначение предохранителей в щитке приборов
ХВОСТ ПРАВЫЙ 10А Задний фонарь (правый)
RR HTR 30А Задний обогреватель
ОПАСНОСТИ 15А Предупреждающий световой сигнал
БЕЗОПАСНОСТЬ P / WDW 15А Стеклоподъемник безопасности
HTD MIRR 10А Обогрев наружных зеркал заднего вида
ХВОСТ ЛЕВЫЙ 10А Задний фонарь (слева)
ЭБУ (B +) 10А TCU, иммобилайзер
P / OUTLET.RR 15А Розетка (сзади)
RR FOG 10А Задний противотуманный фонарь
ЗАДНИЙ дворник 15А Задний стеклоочиститель
F / ЗЕРКАЛО 10А Складывание наружного зеркала заднего вида
НАЧАЛО 10А Замок зажигания / выключатель блокировки, система охранной сигнализации
средний 10А Аудио
P / OUTLET.FR 15А Розетка (спереди)
OBD II 10А OBD II, диагоноз
S / HTR 20А Подогрев сиденья
ЗАПАСНОЙ 15А Запасной предохранитель
С / Зажигалка 15А Зажигалка
АУДИО 10А ETACS, Аудиосистема, Дверной замок, Зеркало с электрическим дистанционным управлением
КОМНАТА LP 10А Кластер, ETACS, кондиционер, часы, комнатная лампа
S / КРЫША И D / ЗАМОК 20А Люк, Замок двери
A / CON 10А Кондиционер
IGN 10А Подогреватель топливного фильтра, AQS, Фара
P / WDW-1 30А Стеклоподъемник (слева)
P / WDW-2 30А Стеклоподъемник (правый)
ЗАПАСНОЙ 10А Запасной предохранитель
IG COIL 20А Катушка зажигания
T / SIG 15А Световой сигнал поворота
A / BAG IND 10А Кластер
Кластер 10А Кластер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ 15А Запасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ 10А Запасной предохранитель
B / UP 10А Резервный свет
СУМКА 15А Воздушная подушка
АБС 10А Антиблокировочная тормозная система
ECU 10А TCS, ESP, иммобилайзер
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ 30А Запасной предохранитель
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ 20А Запасной предохранитель
P / CONN 30А Предохранитель разъема питания
SHUNT CONN Разъем шунта

Моторного отсека

Назначение предохранителей в моторном отсеке

A / CON Реле кондиционера
Банкомат Реле управления автоматической коробкой передач
COND2 Конденсаторное (низкое) реле
DEICE Реле обогревателя
F / FOG Реле передних противотуманных фар
F / НАСОС Реле топливного насоса
HDLP HI Реле фар (дальнего света)
HDLP LO Реле фар (ближнего света)
РОГ Реле звукового сигнала
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ Реле стеклоочистителя
COND1 Реле конденсатора (высокого)
ОСНОВНОЙ Главное реле
НАЧАЛО Реле пускового двигателя
COND1 40А Конденсатор (высокий)
COND2 30А Конденсатор (низкий)
IGN1 30А Выключатель зажигания
IGN2 30А Запуск двигателя
ABS1 40А АБС, ESP
ABS2 40А АБС, ESP
IP B + 60А В панели B +
ВОЗДУХОДУВКА 40А воздуходувка
ALT 120A (2,0 л бензин)
140A (2,7 л бензин, 2,0 л дизель)
Генератор
A / CON 10А Кондиционер
SNSR 10А Датчики
DEICE 15А Дефростер
ДХО 15А Дневной ходовой свет
F / FOG 15А Передняя противотуманная фара
F / НАСОС 15А Топливный насос
F / WIPER 20А Передний дворник
HDLP HI 20А Фара (высокая)
HDLP LO 15А Фара (ближняя)
РОГ 15А Рог
INJ 15А форсунка
СТОП 15А Стоп-сигнал
4WD 20А ЭБУ 4WD
AMP 20А Усилитель звука
Банкомат 20А Автоматическая коробка передач
ECU 30А Блок управления двигателем
ЗАПАСНОЙ 10А Запасной предохранитель
ЗАПАСНОЙ 15А Запасной предохранитель
ЗАПАСНОЙ 20А Запасной предохранитель
ЗАПАСНОЙ 30А Запасной предохранитель

Дополнительная панель в моторном отсеке (только дизель)

Назначение предохранителей на дополнительной панели (только для дизельных двигателей)

РЕЛЕ ЗАЖИГАНИЯ Реле свечей накаливания
РЕЛЕ НАГРЕВАТЕЛЯ 1 Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ 2 Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ3 Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА Реле подогревателя топливного фильтра
НАГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА 30А Подогреватель топливного фильтра
ЗАГЛУШКА 80А Свеча накаливания
НАГРЕВАТЕЛЬ 1 40А Нагреватель PTC 1
НАГРЕВАТЕЛЬ2 40А Нагреватель PTC 2
НАГРЕВАТЕЛЬ3 40А Нагреватель PTC 3

Вам также может понравиться

Блоки под капотом

Основной блок

Он расположен в левой части под защитной крышкой.

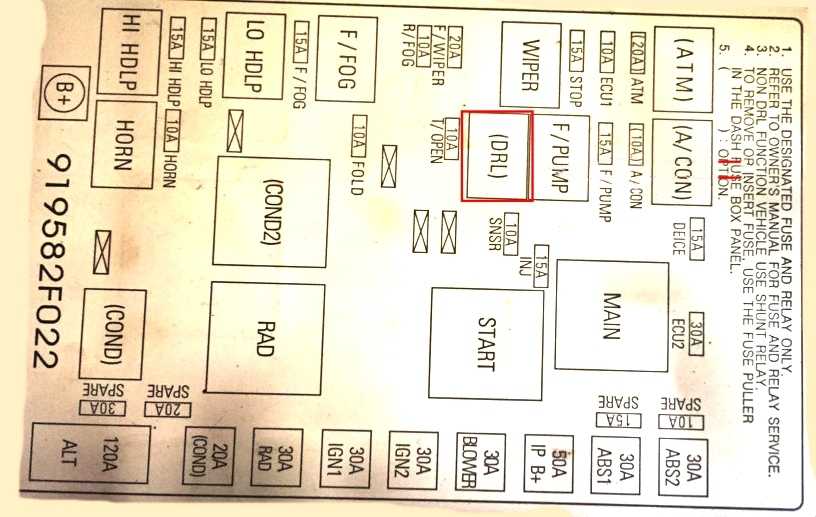

Пример схемы с обратной стороны крышки

Обозначение

p, blockquote 20,0,0,0,0 —>

ECU1 10A Блок управления двигателем
STOP 15A Стоп-сигнал
F/WIPER 20A Передний стеклоочиститель
R/FOG 10A Задний противотуманный фонарь
F/FOG 15A Передние противотуманные фары
LO FHDLP 15A Ближний свет фар
HI HDLP 15A Дальний свет фар
A/CON 10A Система кондиционера
F/PUMP 15A Топливный насос
T/OPEN 10A Открывание крышки багажника
SAFTY P/WINDOW 20A Модуль защиты стекло подъемника
HORN 10A Звуковой сигнал
INJ 15A Инжектор
SNSR 10A Сенсор кислорода
ECU2 30A Блок управления двигателем
SPARE Запасной предохранитель
ABS 30A Анти блокировочная система
BLOWER 30A Вентилятор
IGN 30A Замок зажигания
RAD 30/40A Вентилятор радиатора
COND 20A Реле вентилятора конденсатора
ALT 120/140A Генератор
Реле
ATM Блок управления автоматической коробки передач
WIPER Реле стеклоочистителя
F/FOG Реле передних противотуманных фар
LO HDLP Реле фары (ближний свет)
HI HDLP Реле фары (дальний свет)
A/CON Реле кондиционера
F/PUMP Реле топливного насоса
DRL Реле фонарей для светлого времени суток
COND2 Реле вентилятора конденсатора
HORN Реле звукового сигнала
MAIN Главное реле
START Реле стартера
RAD Реле вентилятора радиатора
COND Реле вентилятора конденсатора

Дополнительный блок

Используется преимущественно для киа церато 1 го поколения с дизельными двигателями.

p, blockquote 23,0,0,0,0 —>

F/HEATER 30А Нагреватель топливного фильтра
HEATER 3 40А Нагреватель 3 с положительным температурным коэффициентом
HEATER 2 40А Нагреватель 2 с положительным температурным коэффициентом
GLOW 60А Свеча предпускового подогрева
HEATER 1 40А Нагреватель 1 с положительным температурным коэффициентом

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

На этом статья закончена. А если Вам есть чем её дополнить, пишите в комментарии.

Источник

Замена лампочек ближнего света

Чтобы самостоятельно заменить лампочки, нет необходимости снимать блок-фару. В фаре со стороны водителя произвести замену лампочек займет не более 10 минут. Для этого нужно:

  1. Отключить клемму минус от аккумуляторной батареи.
  2. Просунуть руку между аккумулятором и кузовом.
  3. Открутить заглушку по направлению против часовой стрелки.
  4. По извлечении заглушки Вы обнаружите желтые провода с черной клеммой. Эти провода надеты на лампочку.
  5. Демонтировать клемму. Лампочку ближнего света держит специальная металлическая защелка. Нажать на нее и отвести от лампы ближнего света.
  6. Заменить необходимые лампочки на новые, используя перчатки.

Со стороны пассажира для замены лампочки необходимо будет снять бочок охлаждающей жидкости. Данный бочок крепится на двух болтах на 10 мм. Открутив бочок, повторить пункты 1-6 с правой фарой.

Предохранители и реле Kia Cerato 1 (LD), 2004 — 2009

С момента появления на рынке в 2006 году Сид несколько раз меняла модификации головного щитка. Первый была современным для своего времени, но аналоговым и монохромным. В 2010-ом приборка Kia Ceed пережила первую значительную трансформацию — щиток стал немного другим, рядом с лампочками появился жидкокристалический дисплей. Следующий этап изменений наступил в 2014 году, когда свет увидела панель Supervision ceed jt. Эта модификация, помимо жидкокристаллического дисплея получила цветные индикаторы. Вместе с тем, спортивную модификацию Сид оснастили полностью цифровой приборкой.

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Фото — схема

Назначение

F1 Резерв
F2 10А Реле обогрева наружных зеркал
F3 15А Топливный насос
F4 10А Звуковой сигнал
F5 10А Кондиционер
F6 Резерв
F7 Резерв
F8 15А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F9 10А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F10 10А Блок ТСМ
F11 10А Лампы света заднего хода
F12 Резерв
F13 Резерв
FL1 50А Распределительная коробка панели приборов
FL2 30А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL3 30А Реле блока управления двигателем
FL4 40А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)
FL5 50А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)
R1 Резерв
R2 Реле системы предупреждения об экстренном торможении
R3 Реле топливного насоса
R4 Реле обогрева наружных зеркал заднего вида
R5 Реле звукового сигнала
R6 Реле кондиционера
R7 Реле вентилятора (низкая скорость)
R8 Резерв
R9 Реле электронного блока управления двигателем
R10 Реле электро вентилятора воздухо нагнетателя отопителя
R11 Резерв
R12 Реле выключателя блокировки зажигания
R13 Реле вентилятора (высокая скорость)
R14 Резерв

Силовой блок реле

Он находится в левой части основного блока.

Схема

Обозначение

  1. 50А Распределительная коробка панели приборов, реле задних фонарей
  2. Резерв
  3. Резерв
  4. 125А Генератор
  5. 40А Гидроэлектронный модуль ABS, диагностический разъем
  6. 40А Гидроэлектронный модуль ABS
  7. 40А Реле обогрева заднего стекла
  8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
  9. Резерв

Блок под капотом

Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.

Схема

Обозначение предохранителей

1 20А Катушки зажигания, конденсатор — IGN COIL
2 10А Датчики системы управления двигателем — SNSR2
3 10А Система зажигания — ECU2
4 10А Система кондиционирования, топливные форсунки — INJECTOR
5 15А Датчики системы управления двигателем — SNSR1
6 10А Главное реле — ECU1
7 10А Кондиционер — A/CON
8 15А Топливный насос — F/PUMP
9 30А Главное реле — ECU
10 20А Резерв — SPARE
11 15А Резерв — SPARE
12 10А Выключатель лампы света заднего хода — B/UPLP
13 15А Катушки зажигания, конденсатор — ECU3
14 10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
15 10А Датчики системы управления двигателем — SNSR3
16 10А Звуковой сигнал — HORN
17 20А Дальний свет — H/LPHI
18 50А Электронный блок управления электрооборудованием салона — BATT2
19 30А Замок зажигания — IGN 1
20 40А Система курсовой устойчивости ESP, анти блокировоч­ная система тормозов ABS, диагностический разъем — ABS1
21 20А Резерв — SPARE
22 10А Противотуманные фары, диагностический разъем — FOG LP (FR)
23 10А Лампа ближнего света левой блок-фары — H/LP LO LH
24 10А Лампа ближнего света правой блок-фары — H/LP LO RH
25 10А Резерв — SPARE

Назначение реле

  1. MAIN — Главное реле
  2. F/PUMP — Реле топливного насоса
  3. A/C0N — Реле кондиционера
  4. BLOWER — Реле электро вентилятора радиатора системы охлаждения
  5. H/LPHI — Реле дальнего света фар
  6. HORN — Реле звукового сигнала
  7. C/FAN HI — Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
  8. START — Реле стартера
  9. FOG LP — Реле задних противотуманных фонарей
  10. WIPER — Реле стеклоочистителя
  11. C/FAN LO — Реле электро вентилятора системы кондиционирования (малая скорость вращения)
  12. H/LPLO — Реле ближнего света фар

Главный блок

С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

  1. 80А MDPS — Блок управления EPS
  2. 40А ABS2 — Блок управления ABS, блок управления ESP
  3. 40А C/FAN — Электро вентилятор системы кондиционирования
  4. 40А BLOWER — Электро вентилятор радиатора системы охлаждения
  5. 40А HTD GLASS — Обогрев зеркал заднего вида
  6. 125А ALT — Генератор
  7. 30А IGN2 — Выключатель (замок) зажигания
  8. 50А ВАТТ 1 — Электронный блок управления электрооборудованием салона
  9. 50А SPARE — Резерв

Остались вопросы? Задавайте их в комментарии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
