Проверка исправности и замена перегоревших предохранителей honda accord / spirior / acura tsx 2008 года

Процесс снятия и замены

Требуемый инструмент: ключ на 10, крестовая, шлицевая отвертка.

1. Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора.
2. Открыть подкапотный МБ, отжав фиксатор со стороны левой фары,

   и взять пинцет, расположенный между предохранителями № 18 и 19.

3. Вытащить пинцетом перегоревший элемент.

Для замены главного предохранителя нужно:

1. Выполнить шаг 1 из предыдущего списка.
2. Открыть блок.
3. Открутить 2 гайки со стороны АКБ и снять с них клеммы.
4. Подцепить отверткой с плоским жалом планку с плавкими вставками и вытащить ее.

Для замены предохранителей в салонном МБ Kia Cerato 2 нужно:

1. Выполнить шаг 1 из первого списка.
2. Снять крышку МБ, уцепившись за выемку на ней и потянув в сторону водительской двери.
3. Вытащить перегоревший предохранитель пинцетом.

Снятие подкапотного блока

Порядок действий следующий:

1. Обездвижить автомобиль, выключить зажигание, снять клемму с отрицательного полюса аккумулятора
2. Открыть крышку на детали, отжав фиксаторы со стороны АКБ, и снять ее.
3. Отсоединить белую колодку со стороны воздушного фильтра, подняв вверх черную запорную планку.
4. Снять заднюю плату, поджав отверткой 3 пружинных фиксатора.
5. Поддеть защелки и вытащить монтажный блок из корпуса.
6. Сфотографировать, записать или запомнить расположение проводов, подключенных с обратной стороны.
7. Отсоединить провода.
8. Снять деталь с автомобиля.
9. Установить и подключить все элементы в обратном порядке.

Снятие салонного блока

Порядок действий следующий:

1. Выполнить шаг 1 из предыдущего списка.
2. Снять накладку на левом торце панели приборов: Снять крышку МБ.
3. Поджать уплотнитель на левой стойке кузова и снять накладку, подцепив ее отверткой с плоским жалом.

Снять левую нижнюю декоративную накладку панели приборов, выкрутив 4 винта: 2 на торце, 1 в левом и 1 правом нижних углах со стороны водительского сиденья.
Открутить ключом на 10 гайку крепления к кузову.
Вытащить деталь из-под панели и перевернуть.
Отсоединить все колодки проводов, отжав фиксаторы или запорные планки, предварительно запомнив их расположение.
Выполнить шаги 8, 9 из предыдущего списка.

К замене монтажного блока стоит прибегать только в том случае, если все остальные элементы цепи неработающего электроприбора полностью исправны.

Предохранители на хонда аккорд 7: блок, замена

Предохранители и реле

Читать еще: Ошибки на митсубиси лансер 10: коды, как сбросить

Монтажный блок, расположенный в двигательном отсеке автомобиля

Монтажный блок, расположенный слева под панелью приборов Монтажный блок, расположенный под панелью приборов с водительской стороны автомобиля

Монтажный блок, расположенный справа под панелью приборов Монтажный блок, расположенный под панелью приборов со стороны пассажира

Прежде чем приступать к обслуживанию компонентов систем бортового электрооборудования ознакомьтесь с требованиями правил техники безопасности при работе с электрическими приборами.

Автомобиль оборудован 12-вольтной бортовой системой электропитания с заземлением по отрицательному полюсу. Подача электроэнергии к осветительным приборам и прочим потребителям осуществляется от аккумуляторной батареи свинцово-кислотного типа, подзарядка которой производится от генератора переменного тока.

В настоящей Главе приводится описание процедур ремонта и обслуживания электрических компонентов, установленных на автомобиле и не имеющих непосредственного отношения к работе двигателя.

Прежде чем приступать к обслуживанию компонентов бортового электрооборудования, во избежание получения электрического шока, либо возгорания в результате случайного короткого замыкания, следует отсоединить отрицательный провод от батареи. Регулярно проверяйте состояние жгутов электропроводки и надежность крепления их в промежуточных фиксаторах, хомутах и обвязках. Следите, чтобы изоляция проводов не протиралась при контакте с расположенными по соседству со жгутом компонентами.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Предохранители на хонда аккорд 7: блок, замена

Предохранители и реле

Монтажный блок, расположенный в двигательном отсеке автомобиля

Монтажный блок, расположенный слева под панелью приборов Монтажный блок, расположенный под панелью приборов с водительской стороны автомобиля

Монтажный блок, расположенный справа под панелью приборов Монтажный блок, расположенный под панелью приборов со стороны пассажира

Прежде чем приступать к обслуживанию компонентов систем бортового электрооборудования ознакомьтесь с требованиями правил техники безопасности при работе с электрическими приборами.

Автомобиль оборудован 12-вольтной бортовой системой электропитания с заземлением по отрицательному полюсу. Подача электроэнергии к осветительным приборам и прочим потребителям осуществляется от аккумуляторной батареи свинцово-кислотного типа, подзарядка которой производится от генератора переменного тока.

В настоящей Главе приводится описание процедур ремонта и обслуживания электрических компонентов, установленных на автомобиле и не имеющих непосредственного отношения к работе двигателя.

Прежде чем приступать к обслуживанию компонентов бортового электрооборудования, во избежание получения электрического шока, либо возгорания в результате случайного короткого замыкания, следует отсоединить отрицательный провод от батареи. Регулярно проверяйте состояние жгутов электропроводки и надежность крепления их в промежуточных фиксаторах, хомутах и обвязках. Следите, чтобы изоляция проводов не протиралась при контакте с расположенными по соседству со жгутом компонентами.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Замена лампочек ближнего света

Чтобы самостоятельно заменить лампочки, нет необходимости снимать блок-фару. В фаре со стороны водителя произвести замену лампочек займет не более 10 минут. Для этого нужно:

1. Отключить клемму минус от аккумуляторной батареи.
2. Просунуть руку между аккумулятором и кузовом.
3. Открутить заглушку по направлению против часовой стрелки.
4. По извлечении заглушки Вы обнаружите желтые провода с черной клеммой. Эти провода надеты на лампочку.
5. Демонтировать клемму. Лампочку ближнего света держит специальная металлическая защелка. Нажать на нее и отвести от лампы ближнего света.
6. Заменить необходимые лампочки на новые, используя перчатки.

Со стороны пассажира для замены лампочки необходимо будет снять бочок охлаждающей жидкости. Данный бочок крепится на двух болтах на 10 мм. Открутив бочок, повторить пункты 1-6 с правой фарой.

Техническая начинка

На Российском рынке Хонда Аккорд 8 официально поставляется с 2-мя моторами, это 2-х литровый R20A, и 2,4 литровый с прошлого поколения K24A.
Начнём с младшего. Новый двигатель R20A заменил K20A, в 2008 году. Мотор R20A, надёжен и имеет огромный ресурс, но по сравнению с K20A, он утратил способность к тюнингу. Это хороший агрегат для гражданских автомобилей, который хорошо “тянет” на низких оборотах.
Мощность 2-х литрового двигателя составляет 156 лошадиных сил и 192 Hm крутящего момента, комплектуется он как с механической коробкой передач, так и с “автоматом”.
Уже всем знакомый K24А имеет мощность в 200 лошадиных сил и 234 Hm крутящего момента, мотор надёжный и долго служит при правильном обслуживании, но имеет особенности, о которых мы расскажем в главе “слабые места Хонда Аккорд 8”.
C 2-мя моторами комплектуются 2 трансмиссии на выбор, это 6-ти ступенчатая “механика” или 5-ти ступенчатый “автомат”.
“Автомат”, оборудован подрулевыми переключателями передач “лепестками”, а у “механики” на приборной панели загорается индикатор переключения передач, который показывает когда лучше переключаться, для улучшения экономичности.
Новинкой в автоматической трансмиссии стала нелинейная работа «кикдауна»: утопив педаль газа, можно перейти на две, а то и на три передачи вниз!

Комплектация Type S

Как и с 7 поколением, 8-й Хонда Аккорд имеет комплектацию Type S, она отличается спортивным аэродинамическим обвесом, 18-ти дюймовыми колёсными дисками, сниженным весом на 34 килограмма.
Салон версии Type S оборудован сиденьями с боковой поддержкой, приборной панелью с красными показателями и премиальной аудио системой.

Интерьер Honda Accord 8 в комплектации Type S

В технической части изменений у Honda Accord Type S не произошло, разве, что прибавка в мощности смешных 2-х лошадиных сил и 4 Hm крутящего момента и подвеска у Type S жёстче, чем на остальных комплектациях.
С механической коробкой передач Хонда Аккорд 8 Type S разгоняется за 7,9 секунд, с “автоматом” это долгие 9,7 секунд.

Схемы электрооборудования Honda Accord

Список используемых в схемах аббревиатур

Латинские

2WBS	э/магнитный клапан обхода адсорбера
A/C	кондиционер воздуха
A/T	автоматическая трансмиссия
ABS	система антиблокировки тормозов
ACC	положение замка зажигания при стоянке с включенными приборами
ACS	кондиционер воздуха
ATP	положение селектора AТ
BKSW	датчик-выключатель педали тормоза
CKP	(датчик) положения коленчатого вала
CRS темпостат
CYP	датчик цилиндра
D4IND	индикатор положения D4 АТ
ECA	электронная сборка управления
ECT	датчик температуры охлаждающей жидкости двигателя
E-EGR	датчик системы EGR
EGR	система рециркуляции отработавших газов
ELD	детектор контроля электрических нагрузок
EVAP	система улавливания топливных испарений
FANC	вентилятор системы охлаждения
FLR	главное реле PGMFI
GND	масса
IAC	(клапан) стабилизации оборотов холостого хода
IACV	клапан стабилизации оборотов холостого хода
IAT	(датчик) температуры всасываемого воздуха
ICM	модуль управления зажиганием
IGN	зажигание
IGP1, IGP2	общие выводы инжекторов
ILU	блокировка передач
IMOCD	—
IMOEN	разрешение
IMOLMP	лампа
IND	контрольная лампа
INJ	инжектор
K-LINE	разъем данных
LG1, LG2	выводы массы 1 и 2
LOCK	положение замка зажигания, блокирующее руль
LS	электромагнит
M/T	ручная коробка переключения передач
MAP	(датчик) абсолютного давления во впускном трубопроводе
MCS	э/м клапан устнатовленный на двигателе
MIL	контрольная лампа отказов
O2S	кислородный датчик (l-зонд)
OP2SW	сигнал разомкнутого положения выключателя 2
OP3SW	сигнал разомкнутого положения выключателя 3
PCS	клапан продувки адсорбера
PG1, PG2	выводы массы 1 и 2
PGM-FI	блок управления системой впрыска
PO2SHTC	нагрев первичного l-зонда
PSPSW	датчик давления гидроусилителя рулевого управл.
PTANK	датчик давления в топливном баке
PWR	питание
RPM	обороты в минуту
RUN	положение замка зажигания при заведенном двигателе
SCS	электромагнитный клапан управления всасыванием воздуха
SHO2S	вторичный l-зонд
SLU/SIL	система блокировки переключения передач
SO2SHTS	нагрев вторичного l-зонда
SRS	система дополнительной подушки безопасности
START	положение замка зажигания при запуске двигателя
STS	питание в положении start
TDC	ВМТ
TPS	датчик/выключ. положения дроссельной заслонки
ULE	двигатель с минимальными выбросами в атмосферу
VCC	вязкостная муфта преобразователя вращения
VREF	опорное напряжение (вырабатываемое еса напряжение)
VSS	датчик/сигнал скорости автомобиля
VSV	клапан отсечки продувки адсорбера
VTEC	система динамического управления фазами ГРМ
VTS	э/м клапан VTEC

Русские

АТ	автоматическая трансмиссия
Д/В И Д/ВЫКЛЮЧ	датчик-выключатель
К/В	кондиционер воздуха
РКПП	ручная коробка переключения передач
Э/М И Э/МАГН.	электромагнитный
Э/МОТОР	электромотор

Обозначение цветов на схемах

Код	Цвет
BLK	Черный
BLU	Синий
BRN	Коричневый
GRN	Зеленый
GRY	Серый
NCA	Любой
ORG	Оранжевый
PNK	Розовый
PPL	Пурпурный
RED	Красный
VIO	Фиолетовый
WHT	Белый
YEL	Желтый
TAN	Золотистый

Видео про «Схемы электрооборудования» для Honda Accord

Как читать электросхемы VAG, Часть 1

Honda CR-V RD1 — Не работает центральный замок, обрыв проводки двери

Не крутит стартер Хонда Стрим. «Гараж №6». Ремонт стартера своими руками

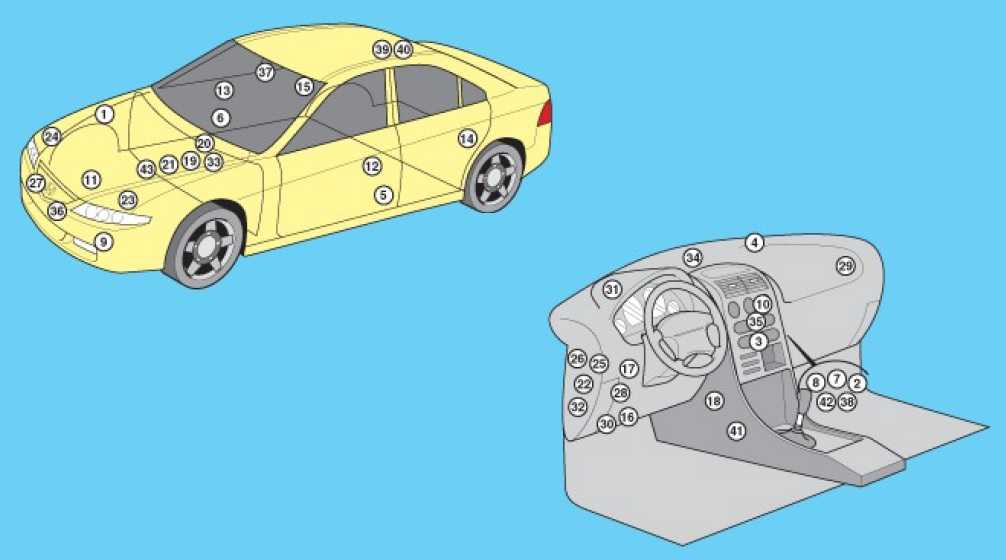

Хонда Аккорд расположение блоков управления

1 Электронный блок управления ABS 2 Реле цепей дополнительного оборудования3 Электронный блок управления кондиционером (автоматическое управление температурой)4 Датчик солнечного света (система кондиционирования)5 Боковой датчик удара, передний левый

6 Боковой датчик удара, передний правый7 Реле-прерыватель противоугонной системы, лев.8 Реле-прерыватель противоугонной системы, прав.9 Звуковой сигнал противоугонной системы10 Аудиосистема11 Аккумуляторная батарея12 Блок управления центральным замком — лев. передн.13 Блок управления центральным замком — прав. передн.14 Блок управления центральным замком — лев. задн.15 Блок управления центральным замком — прав. задн.16 Диагностический разъем(DLC)17 Реле системы освещения в дневное время18 Электронный блок управления двигателем19 Блок предохранителей/реле, моторный отсек 120 Блок предохранителей/реле, моторный отсек 221 Блок предохранителей/реле, моторный отсек 3-2005→22 Блок предохранителей/реле, приборная панель23 Блок управления ксеноновыми фарами, лев.24 Блок управления ксеноновыми фарами, прав.25 Блок управления корректором фар26 Блок управления омывателями фар27 Звуковой сигнал28 Реле звукового сигнала29 Электронный блок управления иммобилайзером30 Инерционный выключатель отсечки подачи топлива31 Блок управления комбинацией приборов32 Многофункциональный блок управления 1- в блоке предохранителей/реле приборной панели — функции: Противоугонная система, аудиосистема, диагностический разъем (DLC), аварийная сигнализация, указатели поворота, обогреватель заднего стекла, лампы освещения салона, иммобилайзер, дистанционное управление (keyless entry), навигационная система, датчик положения селектора АКПП33 Многофункциональный блок управления 2- в блоке предохранителей/реле 1вмоторном отсеке — функции: Прикуриватель, система поддержания скорости, корректор фар, люк, очиститель/омыватель лобового стекла34 Антенна навигационной системы35 Блок управления навигационной системой36 Датчик температуры окружающего воздуха37 Датчик дождя38 Реле подогревателя сиденья39 Реле электропривода люка — закрытие40 Реле электропривода люка — открытие41 Электронный блок управления SRS42 Реле блока управления дроссельной заслонкой43 Датчик скорости автомобиля — на КПП

Точки подключения автосигнализации на Honda Accord 1993

+12 – в коробке предохранителей к кабелю, идущему от батареи;повороты – зелёный с жёлтым с серебряным и зелёный с синим с серебряным провода в 13-ти контактном синем разъеме слева от рулевой колонки.блокировка двигателя – разрезать чёрный с жёлтым провод в 7-ми контактном коричневом разъеме слева под торпедойконцевик дверей – подсоединиться к чёрному с белым с серебряным проводу в 22-х контактном коричневом разъеме слева от рулевой колонки.концевик багажника – подсоединиться к зелёному с чёрным проводу в 22-х контактном зеленом разъеме слева от рулевой колонки.

стеклоподъёмники:подъем левого окна – разрезать красный с синим провод (плюс при закрывании) подъем правого окна – разрезать синий с жёлтым провод (плюс при закрывании) Для автоматизации подъема задних стекол используйте еще один блок управления, обеспечив раздельное питание устройств. подъем заднего левого окна – разрезать зелёный с белым провод (плюс при закрывании) подъем заднего правого окна – разрезать жёлтый с белым провод (плюс при закрывании).Эти провода надо взять в 13-ти контактном сером разъеме около кнопок управления в центральном тоннеле.

Предохранители и реле Honda Accord 8

Рассмотрены автомобили Honda Accord 8 2008. 2009, 2010, 2011, 2012 года выпуска.

Блок предохранителей в салоне.

Расположение. Один блок находится под панелью приборов со стороны водителя.

Наклейка с указанием расположения предохранителей расположена на боковой панели.

Назначение предохранителей:

No.	Защищаемая цепь
1	(ЕРТ)*
2	(Корректор угла наклона (Фар)*
3	Омыватель ветрового стекла
4	Стеклоочистители ветрового стекла
5	Комбинация приборов
6	ABS/VSA
7	Генератор переменного тока
8	Не используется
9	Топливный насос
10	(VB SOL)*
11	Дополнительная система пассивной безопасности (SRS)
12	ODS (Система обнаружения пасса­жиров на сиденьях)
13	(IG1)*
14	Не используется
15	Система дневного освещения*
16	Кондиционер
17	Блокировка ключа зажигания АСС
18	Дополнительное оборудование
19	(Функции электрической регули­ровки продольного перемещения сиденья водителя)*
20	(Люк)*
21	(Функция электрической регули­ровки наклона спинки сиденья водителя)*
22	Электрический стеклоподъемник задней двери со стороны водителя
23	Предохранитель прикуривателя хонда аккорд 8.
24	Электрический стеклоподъемник водительской двери
25	Электрический замок водительской двери
26	(Передняя противотуманная фара со стороны водителя)*
27	Маломощная лампа со стороны водителя (наружные приборы освещения)
28	Лампа дальнего света со стороны водителя
29	Не используется
30	Лампа ближнего света со стороны водителя
31	Не используется
32	Датчик уровня моторного масла

Второй блок салона расположен снизу на боковой панели со стороны переднего пассажира.

Для получения доступа к блоку предохранителей, необходимо вставить палец в прорезь крышки и слегка потянуть ее вверх, а затем на себя. Откройте крышку, а затем выньте ее из шарниров.

Схема расположения предохранителей в блоке.

Расшифровка:

No.	Назначение
1	Лампа дальнего света со стороны переднего пассажира
2	Маломощная лампа со стороны переднего пассажира (наружные приборы освещения)
3	(Передняя противотуманная фара со стороны переднего пассажира)*
4	Лампа ближнего света со стороны переднего пассажира
5	Не используется
6	Лампы освещения салона
7	Не используется
8	(Функция электрической регулировки наклона спинки сиденья переднего пассажира)*
9	(Функции электрической регулировки продольного перемещения сиденья переднего пассажира)*
10	Электрический замок двери переднего пассажира
11	Электрический стеклоподъемник задней двери со стороны переднего пассажира
12	Разъем для подключения аудиооборудования в центральной консоли
13	Электрический стеклоподъемник двери переднего пассажира
14	Не используется
15	(Premium АМР)*
16	Не используется
17	(Задний противотуманный фонарь)
18	Не используется
19	(Обогреватели сидений)*
20	(EPT-R)*
21	(EPT-L)*
22	(Не используется)

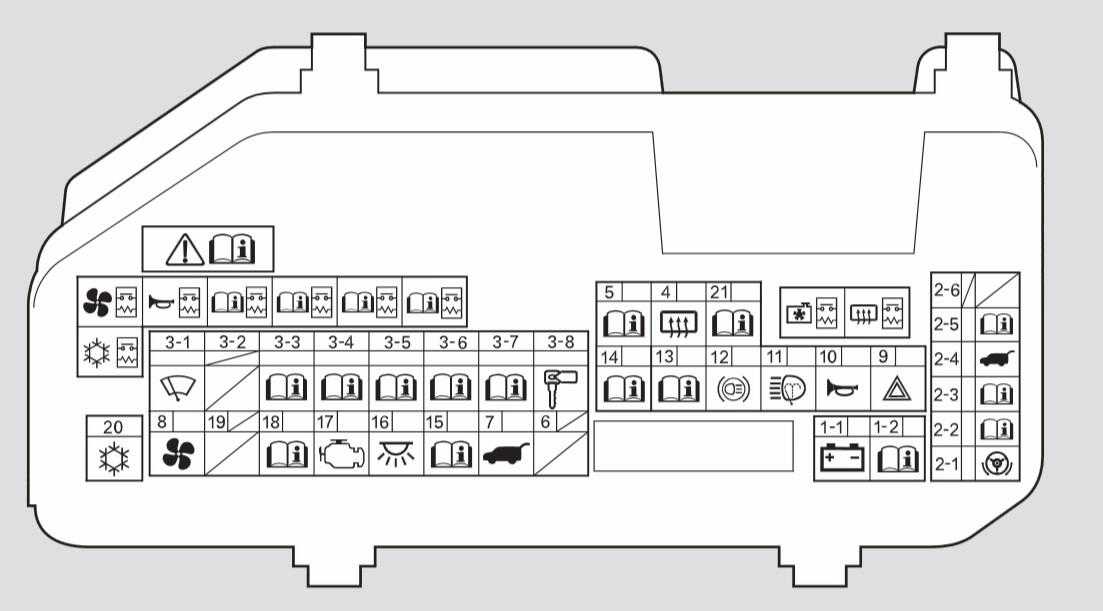

Блок предохранителей в моторном отсеке

Расположен слева в дальней части моторного отсека. Для того чтобы открыть крышку коробки предохранителей, нажмите на лапки фиксаторов.

Источник

Трансмиссия

Механическая коробка получила увеличенные передаточные числа и 6-ую скорость. Это позволило снизить расход топлива. В машинах активных водителей, особенно тех, кто часто динамично передвигается по городу, сцепление перегревается и быстро изнашивается. Характерный симптом — гул при трогании с места.

В течение многих лет Хонда предлагала собственную автоматическую коробку передач, которая получила название Hondamatic. Автомат использует гидротрансформатор, а вместо планетарных передач установлены три вала, шестерни которых находятся в постоянном зацеплении, аналогично ручным коробкам передач. В Аккорде используется коробка с маркировкой HBK.

АКПП Хонды в техническом плане — сложное устройство. Его слабое место — подшипники, установленные в корпус коробки. Они проворачиваются, что приводит к потере динамики. Иногда это можно исправить, в противном случае придется покупать новую крышку коробки.

Своевременная замена масла жизненно необходима автомату. Хонда рекомендует сделать это после 200 000 км. Но на деле, обновлять масло следует каждые 40-60 тыс. км. И будьте осторожны, коробка автомат требует специального масла ATF Z1 (Fluid).

Основные признаки неисправности, возможные причины

К основным признакам неисправности стартеров Аккорд 7 относятся:

Срабатывание стартера не с первого раза. То есть при запуске двигателя возможен момент, когда вращение замка зажигания в положение «Старт» не приводит к началу запуска двигателя, стартер «молчит», не крутит. После повторных запусков, особенно после небольшого постукивания по корпусу стартера небольшим металлическим предметом, стартер начинает работать во время следующей попытки запуска. Основные причины такой неработоспособности:

износ щеток электропривода стартера;

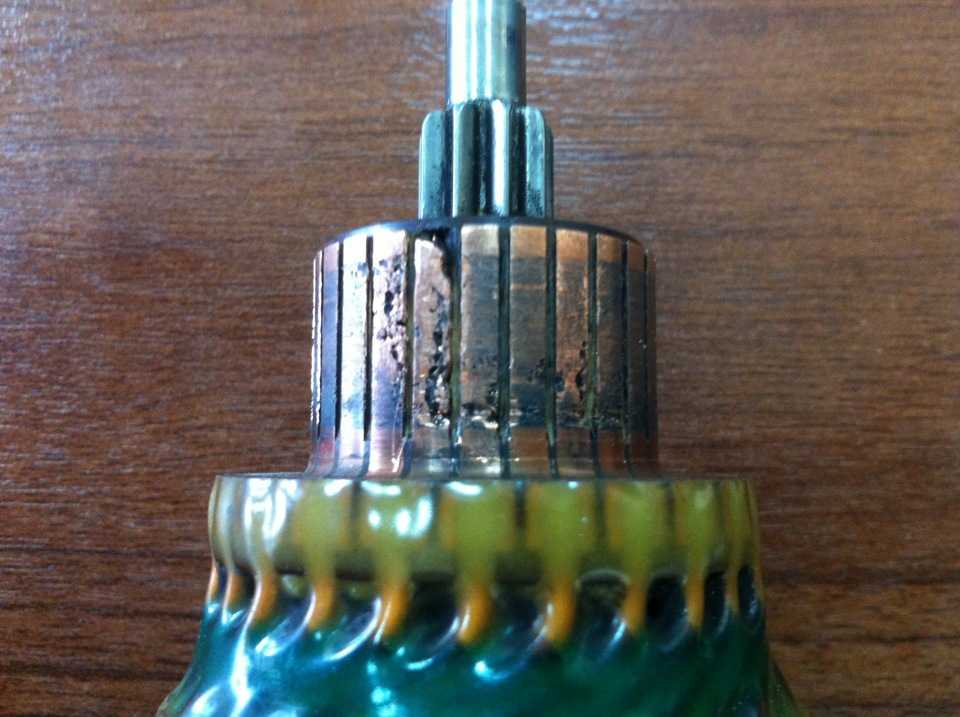

неисправность зоны коллектора;

• подгорание пятаков;
• неисправность втягивающего реле.

Стартер крутит, но иногда не входит в зацепление с маховиком, коленвал не вращается. В таком случае возможны следующие неисправности:

• отказ бендикса (обгонной муфты);
• износ шестеренки;
• облом зубьев маховика двигателя) (стартер исправен);
• ослабление крепления стартера (стартер исправен);
• неисправность вилки;
• неисправность втягивающего реле.

Стартер срабатывает, после запуска двигателя не возвращается бендикс в исходное состояние, якорь стартера продолжает вращаться, приводимый в движение маховиком двигателя. Крайне опасная ситуация. Возможные неисправности:

• заклинивание вилки;
• облом возвратной пружины;
• заедание шестеренки.

Стартер срабатывает, во время его работы слышен нехарактерный металлический шум. Причины:

• износ бендикса, шестерни;
• неисправность втулки.

Стартер работает, крутит вяло, во время долгой прокрутки есть посторонний запах. Такая неисправность часто проявляется зимой во время затрудненного запуска. Возможные причины неисправности:

• загрязнение электропривода стартера;
• отсутствие или изменение свойств смазки в планетарной передаче;
• критический износ подшипников.

Как только появляются первые признаки отказа стартера в автомобиле Honda Accord 7, необходимо немедленно определить причины неисправности, приступить к их устранению. Для этого необходимо демонтировать стартер и произвести его частичную либо полную разборку.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
