Ремонт бампера логан: способ восстановления и замена

Замена переднего бампера Логан 2

Для работы понадобятся:

• Плоская отвертка
• Монтажная пластиковая лопатка для удаления плунжеров
• Ключ TORX T20.

Порядок действий:

1. Брызговик двигателя в нижней части крепится четырьмя винтами, их откручивают.
2. К подрамнику нижняя часть грязевого щитка держится пистоном. Он поддевается отверткой и удаляется, после чего нижняя часть брызговика выводится из места соединения с бампером, и нижняя часть грязевого щитка снимается.
3. Открывается капот Рено Логан 2.
4. К рамке радиатора верхняя часть защитника от ударов крепится тремя шурупами справа и слева.Откручиваем шурупы
5. Из боковых креплений планки с обеих сторон выворачиваются по два крепежных элемента.
6. К рамке радиатора брызговик удерживается тремя винтами, их выкручивают.
7. К поперечине защитный элемент присоединен двумя шурупами, их также откручивают.
8. Обе боковины планки отжимаются, чтобы их концы можно было отсоединить от держателей на крыльях.
9. Пластиковая планка сдвигается от кузова вперёд, пока хватит длины жгута проводов от противотуманок.
10. Справа и слева колодки проводных жгутов отсоединяются от фар.
11. Пластиковый защитник снимается.
12. Если есть необходимость снять противотуманки, то нужно вывернуть с каждой стороны от них по два монтажных шурупа.
13. Защитный элемент устанавливается на место спереди в обратном порядке.

Бампер демонтирован

Пошаговая инструкция

1. С помощью Torx T30 откручиваем три верхних винта крепежа заднего бампера.

Средний винт до конца не выкручивайте, далее поймете для чего.

2. Поддомкрачиваем и снимаем заднее колесо.

С помощью Torx T20 откручиваем четыре винта которые закрепляют брызговик к заднему бамперу.

Лопаткой подковыриваем две клипсы крепежа подкрылка и выкручиваем их от руки. Далее отодвигаем подкрылок в сторону чтобы получить доступ к болту крепления бампера.

Будет полезно: Электрический топливный насос низкого давления дизельного двигателя

На фото клипсы уже демонтированы

Откручиваем болт крепления бампера головкой на десять.

После откручивания болта сдергиваем край бампера с защелок на себя.

Проделываем такую процедуру с двух сторон.

3. Снизу бампера откручиваем три болта с помощью головки на десять.

4. Нажимаем на ухо справа и вынимаем вниз плафон освещения номерного знака. Отодвигаем ухо и снимаем с плафона разъем питания.

5. Откручиваем винт который вы оставили в первом пункте работы и снимаем задний бампер вашего Логан на себя.

Производим необходимые работы и устанавливаем все в обратном порядке.

Причины провисания заднего бампера Рено Логан

1

Важно чтобы стояли на своих местах направляющие бампера

2. Смотрите чтобы боковой держатель бампера был на своем месте. На них часто отламываются клипсы и тогда он стоит криво.

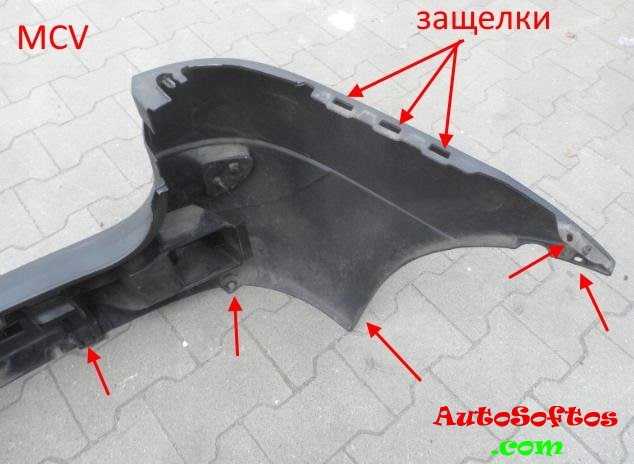

Еще обламываются защелки на самом держателе.

Боковой держатель влияет на зазоры заднего бампера по бокам.

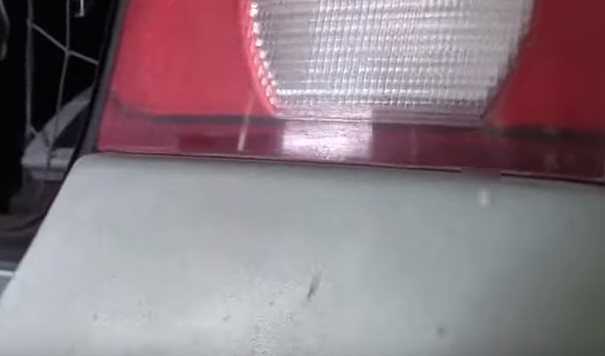

3. Ну и наверно самое распространенное это проблемы с зазором под задними фонарями. Для устранения большого зазора нужно подложить по краям нижней планки крепления заднего бампера куски резины. Когда будете прикручивать три нижних болта крепления, бампер поднимется за счет резины, она будет подпирать его вверх. Подложить резину лучше уже после того как накините бампер.

Резину нужно подкладывать в отмеченных местах

Зазор после подложки резины

Секреты монтажа переднего элемента

В данной ситуации лозунг «Установка обратна снятию!» не совсем актуален. Это связано с тем, что зачастую владельцы при монтаже не соблюдают аккуратность, а это провоцирует образование повреждений на лакокрасочном покрытии. Ввиду сказанного, рекомендуем процесс установки элемента выполнять вдвоем с помощником.

Сначала бампер Renault Logan осторожно «подгоняем» к посадочному месту.
Для этого, надев мягкие перчатки, беремся за края (одновременно) и медленно надвигаем его по направляющим.
Для обеспечения комфортности «операции» демонтируем пластиковые защитные конструкции и фиксируем посаженный с каждого из боков автомобиля.
Вкручиваем 4 болта в верхней части, не прибегая к их полной затяжке.
Аналогичным способом наживляем винты по бокам.
Добиваемся требуемого равномерного зазора между кузовными панелями и поверхностью и впоследствии выполняем полную затяжку обозначенных верхних болтов.
Снизу завинчиваем три болта и сразу же монтируем пластиковую защиту. Саморезы и винты затягиваем.
После затяжки крепежа проверяем корректную посадку.. На этом процедура исчерпана

На этом процедура исчерпана.

Как заменить передний и задний бампер на Рено Логан?

Рено Логан считается бюджетным автомобилем класса – В, который разрабатывался специалистами французской компании и был создан специально для развивающихся рынков продаж. В основе конструкции данного автомобиля используется переднеприводная платформа – В0. В основном Рено Логан изготавливается на румынском заводе – Daciа, принадлежащем с 1999 года компании – Ренаулт. Рено Логан считается бестселлером нашего рынка продаж, так как он достаточно часто встречается на дорогах. Такая большая популярность связана с техническими особенностями, качество изготовления и удобством самого автомобиля. В 2007 году разработчики значительно повысили качественность сборки, сварки швов, отделочных материалов салона, лакокрасочного покрытия и уровень антикоррозийной обработки машины. Усовершенствовался руль, передний и задний бампер.Рено ЛоганСегодня мы решили уделить больше внимания этой части автомобиля рено логан. Многие автолюбители, довольно часто сталкиваются с неудобством автостоянок, пытаясь припарковаться в миллиметрах от соседских автомобилей.

Во время стычек он играет роль защитника и ни в коем случае не должен давать пострадать светотехнике, а иначе для чего вообще нужен бампер? Итак, в представленной нами статье вы сможете найти ответы на такие распространённые вопросы как:

• Что из себя представляет передний и задний бампер?
• Как правильно снимать передний и задний бампер автомобиля Рено Логан?
• Как правильно заменять передний и задний бампер автомобиля Рено Логан?
• Как можно легко устранить провисание?

Основная информация о бампере

Бампер является энергопоглощающим устройством любого автомобиля в виде бруска. Он выполняет функцию для защиты машины от сильных повреждений во время незначительных дорожно-транспортных происшествий. Эта является неотъемлемой частью кузова, которая обязана выполнять не только защитную функцию, но и гармонично смотреться. Такая гармоничность достигается благодаря современным материалам. Чаще всего, отогнутые кромки бампера выполняют функцию спойлеров, которые увеличивают прижимную силу и препятствуют появлению вихря за кромкой.Задний бемпер Рено Логан

Cнятие и замена части как передний бампер:

Откручиваем три винтика, которые обеспечивают крепление переднего бампера и нижней части брызговика двигателя (справа);
Откручиваем две нижние секции брызговиков (слева);
Отсоединяем по одному пистону, которые скрепляют кронштейн с кузовом;
Откручиваем 3 винтика, которые фиксируются с передними крыльями и кузову в арках передних колёс;
Открутите 4 винтика, которые фиксируют обшивку к раме радиатора машины;
Открепите его;
Установите новый передний бампер в обратном порядке.

Снятие и замена детали как задний бампер:

Отсоедините пистон, который фиксирует данную деталь;
Демонтируйте подкрылки;
С обеих сторон машины откручиваем по два винтика, которые обеспечивают крепление к задним подкрылкам;
Откручиваем по одному винтику, которые фиксируют его арках задних колёс;
Открываем задний багажник и откручиваем 3 винтика в проеме багажника, которые обеспечивают наружную фиксацию;
Открепите задний бампер;
Установите новый бампер в заднем порядке.

Устранение провисания переднего и заднего бамперов

Что делать если провис передний бампер?Для устранения провисания необходимо заранее изготовить два дополнительные крепежа нужной формы. Для их изготовления замечательно подойдут алюминиевые уголки. После изготовления крепежей нужно снять передний бампер. Дальше подгоните и установите их, при необходимости можно срезать родное пластиковое крепление. После этого установите и соберите передний бампер.Итак, алгоритм действий:

Открутите верхний саморез колёсной арки;
Открутите болтик, который крепится к крылу;
Отстегните и замените болты, которые закрепляют его на м8;
Снимите белые пистоны, которые держат эту накладку;
Подкорректируйте отверстия и замените пистоны болтиками.

Самостоятельное восстановление

</span>

Конечно, наиболее просто осуществить ремонт неокрашенного бампера. К тому же царапины на нем почти не заметны, поэтому в основном устраняют только крупные дефекты типа трещин. Одним из способов восстановления бампера является склейка. Для этого потребуется, прежде всего, клей и наждачная бумага. Можно приобрести ремонтный комплект, включающий, помимо данных компонентов, отвердитель.

Работы начинают с обработки поврежденного участка крупнозернистой шкуркой, после этого его обезжиривают. Затем на трещину накладывают предварительно пропитанные эпоксидным клеем фрагменты стекловолокна один поверх другого, делая перерывы на полимеризацию каждого из них. К тому же каждый слой материала нужно отшлифовать наждачной бумагой после полимеризации.

Каждый следующий слой должен быть на 30-50% больше предыдущего по площади. Вместо стекловолокна для укрепления бампера можно использовать сетку из пластика или металла, закрепив ее с обратной стороны. Пластиковую сетку припаивают, а металлическую разогревают и вдавливают. Если бампер окрашен, после этого потребуется окрашивать его. Более простым способом ремонта  является сшивание трещины скобами.

Как видно, рассмотренные работы весьма сложны и продолжительны, поэтому возможно, что более целесообразно заменить бампер на новый. Тем более, что замена является процедурой, которую сделать просто, а стоимость новой детали ненамного превосходит стоимость материалов, которые потребуются для ремонта.

Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.

В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.

Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр. Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Основная информация о бампере

Бампер является энергопоглощающим устройством любого автомобиля в виде бруска. Он выполняет функцию для защиты машины от сильных повреждений во время незначительных дорожно-транспортных происшествий. Эта является неотъемлемой частью кузова, которая обязана выполнять не только защитную функцию, но и гармонично смотреться. Такая гармоничность достигается благодаря современным материалам. Чаще всего, отогнутые кромки бампера выполняют функцию спойлеров, которые увеличивают прижимную силу и препятствуют появлению вихря за кромкой.

Задний бемпер Рено Логан

Процедура снятия и замена бамперов

Cнятие и замена части как передний бампер:

1. Откручиваем три винтика, которые обеспечивают крепление переднего бампера и нижней части брызговика двигателя (справа);
2. Откручиваем две нижние секции брызговиков (слева);
3. Отсоединяем по одному пистону, которые скрепляют кронштейн с кузовом;
4. Откручиваем 3 винтика, которые фиксируются с передними крыльями и кузову в арках передних колёс;
5. Открутите 4 винтика, которые фиксируют обшивку к раме радиатора машины;
6. Открепите его;
7. Установите новый передний бампер в обратном порядке.

Снятие и замена детали как задний бампер:

1. Отсоедините пистон, который фиксирует данную деталь;
2. Демонтируйте подкрылки;
3. С обеих сторон машины откручиваем по два винтика, которые обеспечивают крепление к задним подкрылкам;
4. Откручиваем по одному винтику, которые фиксируют его арках задних колёс;

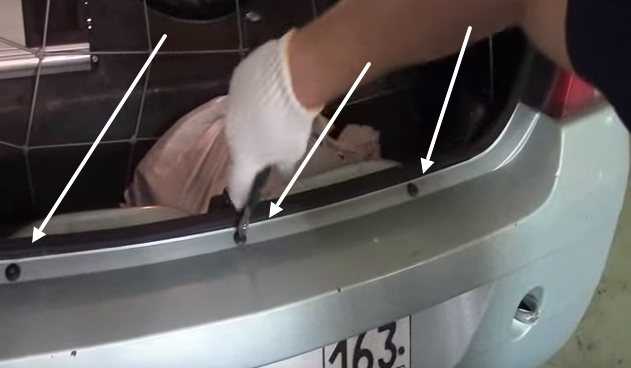

5. Открываем задний багажник и откручиваем 3 винтика в проеме багажника, которые обеспечивают наружную фиксацию;
6. Открепите задний бампер;
7. Установите новый бампер в заднем порядке.

Устранение провисания переднего и заднего бамперов

Что делать если провис передний бампер?

Для устранения провисания необходимо заранее изготовить два дополнительные крепежа нужной формы. Для их изготовления замечательно подойдут алюминиевые уголки. После изготовления крепежей нужно снять передний бампер. Дальше подгоните и установите их, при необходимости можно срезать родное пластиковое крепление. После этого установите и соберите передний бампер.

Итак, алгоритм действий:

1. Открутите верхний саморез колёсной арки;
2. Открутите болтик, который крепится к крылу;
3. Отстегните и замените болты, которые закрепляют его на м8;
4. Снимите белые пистоны, которые держат эту накладку;
5. Подкорректируйте отверстия и замените пистоны болтиками.

Related Renault Articles

Приехав домой посмотрел все места где промазал силиконом. Нигде, где раньше появлялась грязь после даже не большого дождя было чисто.

Вчера в Туле больше половины дня шёл дождь. Отогните подкрылок и торцевым ключом на 10мм открутите по одному болту с каждой стороны.

Небольшим усилием выводим бампер из зацепления с направляющих крыла, после чего принимаемся за следующую сторону. Заключительной фазой работы по днищу, будет откручивание трех болтов в центральной части кузова, для этого используем ключ торкс — Т Открыв капот на вашем Рено Logan, вы увидите еще 4 болта, крепящих передний буфер с верхней его части.

Откручиваем эти 4 болта ключом торкс Т После проведения вышеперечисленных операций ухватитесь за жесткие места детали и смело тяните ее на себя. Демонтаж можно считать завершенным. Если на вашем Рено Logan установлены противотуманные фары, перед снятием бампера нужно отсоединить электрический разъём с левой стороны за подкрылком.

Данная работа занимает около ти минут, а осуществить ее сможет любой, даже не имеющий опыта, владелец Renault

Задний элемент Немаловажной защитой Рено Logan обладает и задний бампер, так как также большая часть аварий приходится именно на него

Снятие данной детали на Renault Logan осуществляется несколько иным образом и требует наличия определенного инструмента.

На первой фазе начала работы нам понадобится автомобильный подъёмник, если такового нет, подойдет эстакада или смотровая яма. Обеспечив доступ к днищу Рено Логан, мы принимаемся за очистку всех крепежных винтов.

После очистки их необходимо смазать проникающей жидкостью WD С каждой из сторон откручиваем по несколько винтов, крепящих пластиковые защиты — подкрылки. Демонтируем или отгибаем пластиковые защиты, после чего откручиваем болты в торце крыльев Renault.

Данные крепежи удерживают задний бампер по краям, а также не дают ему провисать. После этой операции тянем края бампера наружу, тем самым освобождаем боковые части направляющих. В центральной части заднего бампера находятся внизу еще три болта, их мы тоже откручиваем.

Вынимаем плафон освещения заднего номера и отсоединяем электрический разъём. Открыв крышку багажного отделения, мы увидим четыре болта, удерживающих задний бампер сверху. Конечно, их мы тоже откручиваем и откладываем в сторону.

РЕНО ЛОГАН 2 НОВЫЙ.Установка сетки в бампер.Снятие и установка iaarus.ruT LOGAN II

Вкрутите четыре болта сверху, не затягивая полностью. Что либо повредить не бойтесь, всё расположено далеко Домкрат не вынимаем из под бампера

Ухватитесь за края детали с напарником, после чего осторожно подносите данную деталь к месту ее установки

Затем открутить бампер от подкрылка и открутить еще один крепящий болт к кузову с боку….

В некоторых случаях, производя замену данного кузовного элемента, владельцы Рено Логан, не соблюдая аккуратность на фазе установки, рискуют повредить лакокрасочное покрытие. Данная работа занимает около ти минут, а осуществить ее сможет любой, даже не имеющий опыта, владелец Renault.

Простая и доступная каждому водителю замена бампера дает возможность поддерживать эстетичный вид своего автомобиля в должном состоянии без обращения в автосервис, а это экономит и время, и деньги. Снятие данной детали на Renault Logan осуществляется несколько иным образом и требует наличия определенного инструмента.

Верхнее крепление бампера немного сместится. Берём канцелярский нож и вырезаем небольшие прямоугольники и вкручиваем обратно болты.

Всё, домкрат можно убирать. Бампер больше не провисает, зазоры стали гораздо лучше и бампер теперь держится очень крепко, никакого люфта у него нет.

Дальше я взял силиконовый бесцветный герметик и прошёлся им под фарами и между крылом и бампером. Предварительно всё обезжирил, обезжиривателем.

кронштейн крепления бампера к рено логан/сандеро, ремонт бампера обзор запчастей

Лишнее удаляем мокрой, чистой тряпочкой. Когда ехал от родителей 1 мая, по дороге попали в короткий но довольно сильный дождь.

Related Renault Articles

Приехав домой посмотрел все места где промазал силиконом. Нигде, где раньше появлялась грязь после даже не большого дождя было чисто.

Вчера в Туле больше половины дня шёл дождь. Отогните подкрылок и торцевым ключом на 10мм открутите по одному болту с каждой стороны.

Небольшим усилием выводим бампер из зацепления с направляющих крыла, после чего принимаемся за следующую сторону. Заключительной фазой работы по днищу, будет откручивание трех болтов в центральной части кузова, для этого используем ключ торкс — Т Открыв капот на вашем Рено Logan, вы увидите еще 4 болта, крепящих передний буфер с верхней его части.

Откручиваем эти 4 болта ключом торкс Т После проведения вышеперечисленных операций ухватитесь за жесткие места детали и смело тяните ее на себя. Демонтаж можно считать завершенным. Если на вашем Рено Logan установлены противотуманные фары, перед снятием бампера нужно отсоединить электрический разъём с левой стороны за подкрылком.

Данная работа занимает около ти минут, а осуществить ее сможет любой, даже не имеющий опыта, владелец Renault

Задний элемент Немаловажной защитой Рено Logan обладает и задний бампер, так как также большая часть аварий приходится именно на него

Снятие данной детали на Renault Logan осуществляется несколько иным образом и требует наличия определенного инструмента.

На первой фазе начала работы нам понадобится автомобильный подъёмник, если такового нет, подойдет эстакада или смотровая яма. Обеспечив доступ к днищу Рено Логан, мы принимаемся за очистку всех крепежных винтов.

После очистки их необходимо смазать проникающей жидкостью WD С каждой из сторон откручиваем по несколько винтов, крепящих пластиковые защиты — подкрылки. Демонтируем или отгибаем пластиковые защиты, после чего откручиваем болты в торце крыльев Renault.

Данные крепежи удерживают задний бампер по краям, а также не дают ему провисать. После этой операции тянем края бампера наружу, тем самым освобождаем боковые части направляющих. В центральной части заднего бампера находятся внизу еще три болта, их мы тоже откручиваем.

Вынимаем плафон освещения заднего номера и отсоединяем электрический разъём. Открыв крышку багажного отделения, мы увидим четыре болта, удерживающих задний бампер сверху. Конечно, их мы тоже откручиваем и откладываем в сторону.

Разъём используется один, а находится он над левым щитком который снят. Фары включены в один штекер Отключили разъём, и дальше ищем точки крепления.

В сумме их осталось 7. Саморезы на бампере Взяв ключ T30, откручиваем три самореза снизу. Семь точек крепления Затем можно отогнать авто с ямы и открутить саморезы сверху.

Ключ используется тот же T При этом её удерживают за перекладины решётки. Тянем только за решётку Мы рассмотрели, как снять передний бампер на Рено Логан первой генерации.

Вторая генерация модели с года Давайте посмотрим, как выглядит бампер во второй генерации. Он показан в сборе с решёткой радиатора.

Единый узел Бампер и решётка образуют единый узел. Число точек крепления равно ти: Узел в сборе снимается так же, как бампер в первой генерации.

Долой щитки

Снимаем щиток, установленный слева. Он крепится на саморезах, а также на двух пистонах (см. фото).

Найдите пять элементов крепежа

Для саморезов нужен ключ Torx T20. Также понадобится плоская отвёртка. Работы лучше производить из ямы, но умельцы снимают бампер и с бордюра, клиренс Логана позволяет подлезть к креплениям без подъёмника.

Из среднего (центрального) пистона выкручивают распорный винт, но не полностью, а на 2-3 витка. За шляпку винта пистон тянут вниз, и больше ничего не требуется. Второй пистон, расположенный с краю, отжимают отвёрткой (см. фото).

Отвёртка – между щитком и кузовом

Осталось самое простое – надо выкрутить три самореза. Возьмите ключ Torx, и всё получится.

Расправляемся с подкрылком с края бампера

Возле бампера на каждом подкрылке вкручены два самореза. Ключ Torx T20 поможет решить проблему. А дальше начнётся самое сложное – надо будет отогнуть подкрылок!

Точка отгиба

Смысл в том, чтобы к верхнему углу бампера подвести ключ «на 10». Это будет торцовый ключ, а подводят его снизу. Дальше откручивают крепёжный винт.

Процесс снятия

Для начала стоит определиться с местом ремонта. Для этого, в обязательном порядке потребуется яма или подъёмник. Далее, загоняем автомобиль на место. Стоит понимать, что демонтаж займёт от 45 до 60 минут, в зависимости от способностей автолюбителя, а также его навыков и умений.

Итак, рассмотрим пошаговый процесс снятия детали:

1. В первую очередь необходимо демонтировать подкрылки от бампера. Используя головки на 10, выкручиваем винты крепления задней части подкрылка с правой стороны, а затем — слева.
2. Под подкрылком есть винты, которые крепят бампер к кузову. Их необходимо снять.
3. Следующим нелегким этапом становится демонтаж фонарей. Без этого, становится невозможным снятие бампера.
4. Выкручиваем винты, которые крепят бампер к усилителю.
5. Между уплотнительной резинкой багажника и бампера есть 4 винта, которые необходимо демонтировать, они крепят буфер к задней панели.
6. Аккуратно, при помощи пластиковой отвертки вынимаем с фиксаторов боковые части бампера.
7. Отжимаем кромки передней части заднего бампера от крыла.

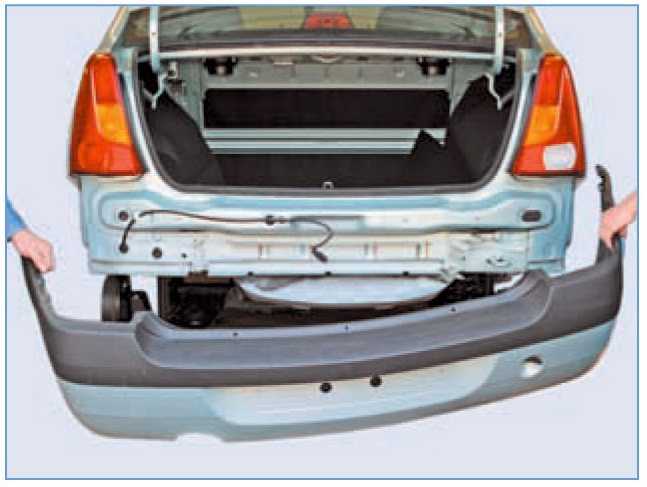

8. Легким движением вниз и назад, демонтируем буфер.
9. Сборка, как всегда проводится в обратном порядке.

Теперь бампер снят, и можно проводить остальные манипуляции.

Причины демонтажа

Причины для демонтажа переднего бампера на Логане известные практически всем, но все они способствуют тому, чтобы научиться демонтировать кузовные детали самостоятельно. Рассмотрим, что же толкает владельца на эту несложную операцию:

• Повреждение детали. Это может случиться вследствие ДТП или деформации при сдавании назад.
• Еще одной причиной может стать то, что сам бампер при повреждении не пострадал, а вот задняя панель или деформировалась и требует восстановления.
• Покраска кузова, когда она проводится комплексно, также требует снятия буфера.
• Тюнинг или модернизация заднего бампера, также потребуют демонтажа детали.
• Установка аксессуаров, таких как парктроники заставит владельца снять буфер.
• Прочие причины.

Причин для снятия бампера не много, в основном делается это после дорожно-транспортных происшествий, которые повлекли повреждение детали.

Пошаговая инструкция

1. С начало нужно открутить крепеж снизу бампера.

Снимаем по две клипсы (маленькая и большая) слева и справа.

Для снятия маленькой клипсы поворачиваем ее плоской отверткой против часовой стрелки где-то на четверть оборота. Далее подковыриваем лопаткой или плоской отверткой центральную часть и после подковыриваем за основу и вынимаем.

Сейчас читают: Ремонт Renault Logan : Возможные неисправности стартера, их причины и способы устранения

Чтобы снять большую клипсу ее нужно просто подковырнуть.

Если вы демонтируете клипсы, то вы снимите бампер вместе с его защитой. Если хотите снять без защиты, то откручивайте по три винта справа и слева.

2. Откручиваем по два винта крепления бампера к подкрылку справа и слева.

3. После откручивания винтов крепежа бампера к подкрылку, отгибаем подкрылок и откручиваем болт крепежа бампера к крылу. Проделываем это справа и слева.

4. Откручиваем три винта крепежа бампера снизу по центру.

5. Открываем капот и на верхней планке откручиваем четыре винта крепежа бампера на Рено Логан.

6. Беремся за решетку и снимаем бампер на себя.

Внимание если у вас установлены ПТФ, то перед снятием бампера отключите разъем питания. Он общий на две ПТФ и располагается возле левого колеса
