Снятие панели приборов Renault Logan

Первоисточник контента – WiKi сайта журнала “За Рулём”

Снятие 1. Отсоедините провода от батареи, начав с отрицательного.

2. Частично отсоедините дверной уплотнитель 1 (рис. 8.

76. 3. Снимите декоративную панель передней стойки (рис.

Рис . 8.77. 4. Открутите болты 2 с обеих сторон панели приборов (рис. 8.78).

Рис . 8.78. 5. Снимите крышки 3 с обеих сторон панели приборов (рис. 8.79). Рис . 8.79. 6. Открутите болты 4 с обеих сторон панели приборов (рис. 8.80). Снимите ручку 5 корректора фар.

Рис . 8.80. 7. Открутите болты 6 (рис. 8.81).

Рис . 8.82. 11. Снимите верхний кожух рулевой колонки.

12. Открутите болт 11, отсоедините разъемы проводки и снимите подрулевые переключатели (рис. 8.

11. Снимите верхний кожух рулевой колонки. 12.

Открутите болт 11, отсоедините разъемы проводки и снимите подрулевые переключатели (рис. 8. 83).

Рис . 8.83. 13. Открутите болты 12 (рис. 8.84).

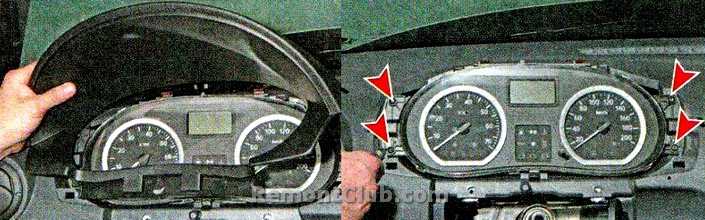

Рис . 8.84. 14. Снимите козырек щитка приборов (рис. 8.85).

Рис . 8.85. 15. Открутите болты 13 крепления щитка приборов и отсоедините разъемы проводки от него (рис. 8.86). Снимите щиток приборов.

17. Отцепите снизу центральную декоративную панель (рис. 8.

Рис . 8.88. 18. Снимите полностью центральную декоративную панель и отсоедините от нее разъемы проводки (рис. 8.89).

Рис . 8.89. 19. Открутите болты 14 и снимите регуляторы системы отопления и кондиционирования воздуха (рис. 8.90).

Рис . 8.90. Открутите болты 14 и снимите регуляторы системы отопления и кондиционирования воздуха . 20. Открутите болт 15 (рис. 8.91).

Рис . 8.91. Открутите болт 15. 21. Открутите болт 16 (рис. 8.92).

Рис. 8.92. Открутите болт 16.

22. Отсоедините диагностический разъем 17 (рис. 8.

93 а . Отсоедините диагностический разъем 17. Рис .

8. 936. Диагностический разъем .

23. Снимите панель приборов (рис. 8.

Рис . 8.94. Снимите панель приборов . 24. Отсоедините разъем проводки 18 (рис. 8.95).

Рис . 8.95. Отсоедините разъем проводки 18. 25. Открутите болты 19 крепления подушки безопас­ности переднего пассажира (рис. 8.96).

Рис . 8.96. Открутите болты 19 крепления подушки безопасности переднего пассажира . 26. Отсоедините разъем проводки от подушки безо­пасности переднего пассажира (рис. 8.97).

Рис . 8.97. Отсоедините разъем проводки от подушки безопасности переднего пассажира . 27. Снимите заклепки 20 (рис. 8.98).

Рис . 8.98. Снимите заклепки 20. 28. Снимите крышку перчаточного ящика (рис. 8.99).

Рис . 8.99. Снимите крышку перчаточного ящика .

29. Установка проводится в порядке, обратном снятию.

В копке стеклоподъемника Renault Logan используется: H39-12005, лампа для автомагнитолы 12В

Порядок заменыДля замены необходимо:

  • пара шлицевых отверток (тонкая и широкая)
  • салфетка
  • лампа

Для снятия кнопки поддеваем отверткой, предварительно обернув шлиц отвертки салфеткой, чтобы не повредить пластик панели и самой кнопки.

Вытягиваем кнопку и отсоединяем разъемНе потеряйте разъем в глубине панели

Извлекаем желтый плафон подсветки кнопки тонкой плоской отверткой.

Снимаем старую лампу, она держится с помощью усов«Накручиваем» и вставляем новую

Собираем кнопку в обратном порядкеПроверяем работоспособность

Собираем кнопкуВставляем на местоРезультат

Снимаем торпедо с Renault Logan

Проталкиваем регулятор направления пучков света фар внутрь панели приборов. Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов. Преодолевая сопротивление пластмассовых защелок… …отжимаем край обивки правой передней стойки… …и снимаем обивку.

Аналогично снимаем обивку левой передней стойки.

Немного покачивая сдвигаем его по шлицам вала рулевой колонки. Полностью отвинчиваем винт крепления и снимаем руль с вала. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе.

Вставляем в щель небольшой заточенный деревянный клин.

Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем.

Снятие панели приборов Рено Логан

Немного надавив на шляпку винта вдоль ее оси выдвигаем соединитель с вала рулевой колонки. Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями.

Снимаем щиток приборов как это было описано в самом начале нашей инструкции. На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку.

Отвинчиваем шуруп, крепящий облицовку в задней ее части. Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза.

Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки. Вытягиваем пепельницу и коврик.

Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Проталкиваем чехол рычага коробки передач в отверстие облицовки и полностью снимаем ее.

Отключаем колодку с проводами от разъема прикуривателя и полностью снимаем переднюю часть облицовки туннеля.

Под торпедо, при помощи отвертки с плоским жалом, поддеваем и вынимаем пистоны, фиксирующие нижнюю обивку приборной панели. Полностью снимаем нижнюю накладку приборной панели. С определенным усилием отжимаем нижние края облицовки центральной консоли торпедо. Преодолевая сопротивление фиксаторов-защелок полностью снимаем облицовку.

Разъемы щитка приборов Аккуратно снимаем стекло с лицевой стороны, оно держится на 6 защелках. Защелки лицевого стекла Перед снятием стрелок нужно зафиксировать их изначальное положение, чтобы при сборке поставить их на место. Я просто делаю отметки на переднем лицевом черном пластике простым мягким карандашом.

Для снятия стрелок их нужно аккуратно поворачивать против часовой стрелки и нежно тянуть на себя. Одеваем стрелки также вращая только против часовой стрелки и слегка нажимая, чтобы они сели на свое место. Обычно приходится сделать несколько оборотов. Выставляем стрелки по отметкам, тоже обычно не с первого оборота выходит. Если не вышло с первого, вращаем против часовой еще оборот и так пока не выставим.

ЗАМЕНА ПОДЦВЕТКИ ПРИБОРКИ РЕНО ЛОГАН

После установки стрелок стираем отметки карандаша влажным ватным тампоном или мягкой тканью. Снятие стрелок Откручиваем 8 саморезов отверткой T10 и снимаем черный пластик сзади и спереди.

Передняя часть держится на защелках за плату, которые легко высвобождаются. Задняя часть щитка приборов Декоративная накладка со шкалами приборов держится на 4-х защелках по центрам тахометра и спидометра. Нужно аккуратно освободить накладку от них и снять её.

Я снимаю её, немного потянув вверх и в сторону от белого пластика под ней.

Разбор торпеды на Рено Логан смотреть на Ютуб видео бесплатно

Разбор торпеды на Рено Логан

С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Защелки козырька приборной панели Вот и добрались до щитка приборов.

Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо. Убираем отсоединённую часть тоннеля с ручки стояночного тормоза, при этом убрав колодки со стеклоподъёмников, регулятора и блокировки зеркал при наличии.

После того, как нашу приборную панель ничего не держит, достаём её из посадочного места и при помощи помощника достаём ее из автомобиля.

Снимаем комбинацию приборов см. Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера см. Снимаем облицовку туннеля пола см. Снимаем нижнюю обивку панели приборов см. Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

Снимаем нижнюю облицовку консоли панели приборов. Снимаем накладку консоли панели приборов см. Защелки лицевого стекла Перед снятием стрелок нужно зафиксировать их изначальное положение, чтобы при сборке поставить их на место.

Я просто делаю отметки на переднем лицевом черном пластике простым мягким карандашом. Для снятия стрелок их нужно аккуратно поворачивать против часовой стрелки и нежно тянуть на себя.

Одеваем стрелки также вращая только против часовой стрелки и слегка нажимая, чтобы они сели на свое место. Обычно приходится сделать несколько оборотов. Выставляем стрелки по отметкам, тоже обычно не с первого оборота выходит.

Если не вышло с первого, вращаем против часовой еще оборот и так пока не выставим. После установки стрелок стираем отметки карандаша влажным ватным тампоном или мягкой тканью. Снятие стрелок Откручиваем 8 саморезов отверткой T10 и снимаем черный пластик сзади и спереди.

Замена лампочек в блоке печки на Рено Логан после 2010 года, Сандеро, Дастер, Ларгус

Передняя часть держится на защелках за плату, которые легко высвобождаются. Задняя часть щитка приборов Декоративная накладка со шкалами приборов держится на 4-х защелках по центрам тахометра и спидометра. Нужно аккуратно освободить накладку от них и снять её.

Я снимаю её, немного потянув вверх и в сторону от белого пластика под ней. Снятие декоративной накладки У нас в руках оказывается белый пластик с жидко-кристаллическим ЖК экраном.

Последним шагом в снятии тоннеля будет откручивание двух винтов, которые расположены на местах передних подстаканников. После этого, выводим рычаг КПП через нижу облицовки и достаём ее. Воспользовавшись плоской отверткой или руками, необходимо найти пистоны, которые крепят нижнюю обивку панели со стороны водителя.

Полностью снимаем и убираем эту накладку. Для того чтобы их снять потребуется приложить усилие Снимаем нижнюю облицовку, минуя серьезное сопротивление всех защелок и фиксаторов. Отсоединяем автомагнитолу и убираем все колодки питания и антенны.

Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо. Убирать панель следует аккуратно.

Мой аккаунт

Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их. Демонтируем два болта крепления, фиксирующие нижний блок панели.

Необходимые нам болты отмечены стрелками. С правой стороны панели, убираем колодки у проводов подушки безопасности.

Разъединяем вот эту колодку

Обращаем внимание на рукоятку управлением внешними световыми приборами. Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора

VESKO-TRANS.RU

Renault Logan. это экономичный, но удобный и функциональный автомобиль. Эргономичная приборная панель, оснащенная множеством датчиков, индикаторов и различных лампочек, является отличным тому подтверждением. Они участвуют в управлении и контроле транспорта, проверяют состояние систем и устройств транспортных средств, регулируют там различные процессы. Даже очень практичные элементы со временем станут непригодными для использования, а датчики и предохранители взорвутся. Здесь вам нужно будет поменять лампочки на приборной панели, что, если вы знаете особенности, выполняется самостоятельно.

Что еще предстоит сделать для наших клиентских моделей (с двигателями 1,4 и 1,6 литра) и поколений (2005-2009, рестайлинг 2009-2016, 2014-2017), делается с особым вниманием к современному, уникальному и аккуратному внешнему виду. В Интернете вы найдете множество фотографий, на которых обычно отображаются все индикаторы торпеды, лампы и значки, а также видеоролики с подробным описанием функций

В Интернете вы найдете множество фотографий, на которых обычно отображаются все индикаторы торпеды, лампы и значки, а также видеоролики с подробным описанием функций.

Сочетание практичности и эргономики. девиз линейки автомобилей Renault Logan независимо от года выпуска.

В моделях, выпущенных в начале (2006, 2007, 2008, 2009), в пересмотренных версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016) и, конечно же, во 2-м поколении (2014, 2015, 2016). , 2017) Функциональность бензинового агрегата не имеет существенных отличий.

Приборная панель содержит следующее оборудование:

  • Тахометр. Устройство имеет электрическое устройство и передает информацию от датчика коленчатого вала. Диапазон значений колеблется от 0 до 70, стоимость 1-й единицы составляет 4,5 единицы. Чтобы найти реальную метрику, вам нужно значение, указанное стрелкой, умноженное на 100.
  • Экран. Он отображает ряд типов функций. значки, которые показывают количество топлива, пробег автомобиля и температуру антифриза, а также часы.
  • Спидометр. Показывает скорость машины. Стоимость разделения составляет 5 км / ч, а самый высокий показатель. 200 км / ч;
  • Лампа, указывающая на включение противотуманного механизма;
  • Световой сигнал, указывающий на открытую дверь;
  • Запасной индикатор;
  • Задний противотуманный фонарь;
  • Кнопка сброса арендованного автомобиля. Его активация происходит при длительном нажатии.
  • Лампа стояночного тормоза и, конечно же, знак, указывающий на исправность технического тормоза, что позволяет вести учет (программное обеспечение). Подсветка может включаться при включенном зажигании, когда уровень тормозной воды низкий;
  • Запасной светодиод для дизельных моделей;
  • Индикатор перегрев двигателя;
  • Символ круга. указывает на блокировку двигателя. Это указывает на критическую неисправность двигателя, если он не гаснет через три секунды после зажигания.
  • Поворотные лампы;
  • Индикатор уровня топлива, указывающий на критически низкое количество топлива;
  • Индикатор уровня масла;
  • Лампа, показывающая уровень заряда батареи;
  • Контрольная лампа двигателя;
  • Индикатор работы печи для обогрева заднего стекла;
  • Индикатор включения дистанционного освещения;
  • Производительность лампы переднего пассажира, подушка безопасности;
  • Индикатор, указывающий, что ремень безопасности водителя не пристегнут;
  • Индикатор обслуживания подушек безопасности;
  • Abs лампа;
  • Лампа ближнего света

Замена габаритных огней сзади

  • Отсоединяем клемники на аккумуляторе
  • Отгибаем обшивку багажника (в районе фар)

Выдергиваем разъем питания фары

Выкручиваем отверткой верхний и нижний крепеж

Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2016 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
Извлекаем блок-фару

  • Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
  • Ставим блок-фару на место
  • Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.

По стоимости эти два вида лампочек примерно эквивалентны, но диодный свет более сильный и он расходует чуть меньше электроэнергии.

Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Замена лампочки заднего габарита

Вид на задние габаритные огни на Рено Логан 2 (авто редакции)

Вид на задние габаритные огни на Рено Сандеро (авто редакции)

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

  1. Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
  2. Отгибаем обивку багажника.
  3. Отсоедините жгут проводов от задних габаритов.

Отсоединяем жгут питания

Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).

Отмечены стрелками два барашка

Фару тянем на себя и снимаем её.

Снятие блока задних габаритных огней

Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.

Так выглядит расположение сигналов на плате задней фары Логана.

  • Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
  • После этого фонарь можно собирать в обратной снятию последовательности.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Инструкция по ремонту и эксплуатации Рено Дастер

Renault Duster Снятие панели приборов

Работу проводим при демонтаже отопителя, радиатора и вентилятора отопителя, испарителя кондиционера замене жгута проводов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие рулевого колеса). Снимаем подрулевые переключатели вместе с соединителем (см. Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля). Снимаем комбинацию приборов (см. Снятие комбинации приборов). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. Замена катушки иммобилайзера и контактной группы выключателя зажигания). Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего крепления консоли панели приборов к кузову.

Снимаем накладку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов). Снимаем головное устройство системы звуковоспроизведения (см. Снятие головного устройства системы звуковоспроизведения). Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием и проталкиваем блок внутрь панели приборов (см. Снятие блока управления отоплением, вентиляцией и кондиционированием).

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом Torx T-20 отворачиваем два самореза крепления регулятора направления пучков света фар и проталкиваем регулятор внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового нижнего крепления панели приборов.

Ключом Torx T-20 отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом Torx T-20 отворачиваем два самореза крепления панели приборов над рулевой колонкой.

В нише для головного устройства системы звуковоспроизведения ключом Torx T-20 отворачиваем винт центрального крепления панели приборов.

Ключом Torx T-20 отворачиваем винт крепления ручки рычага фиксации рулевой колонки. Открыв вещевой ящик, снимаем защитную крышку с колодки диагностики…

…и нажав на фиксатор, проталкиваем колодку диагностики внутрь панели приборов.

Снимаем уплотнитель двери водителя с отбортовки кузова в зоне передней стойки и панели приборов. Аналогично снимаем уплотнитель двери переднего пассажира.

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку левой передней стойки…

…выводим нижние фиксаторы из отверстий в панели приборов и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

Ключом Torx T-20 отворачиваем винт верхнего бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов от поперечной балки.

Выводим колодки жгута проводов из отверстия поперечной балки панели приборов в районе А (правая нижняя сторона панели).

Отверткой сдвигаем фиксатор колодок…

…и разъединяем их.

Вынимаем панель приборов из салона автомобиля.

Панель приборов (внутренняя сторона)

Вид на переднюю часть салона автомобиля при снятой панели приборов

Устанавливаем панель приборов в обратной последовательности.

Снятие комбинации приборов на Renault Duster

Для снятия щитка приборов нужно снять центральные пластиковые декоративные кожухи, которые крепятся при помощи механических фиксаторов, их расположение смотрите на фото. Для снятия используйте простую плоскую отвертку обёрнутую тканью.

После снятия центральной пластиковой накладки, аккуратно необходимо отогнуть и снять накладку козырька. Далее снять пластиковые накладки по боками, держаться на фиксаторах.

Сам щиток Рено Дастер держиться на 4 саморезах (ключ Torx T-20)

Далее откручиваются 2 электрических разъема, которые идут к щитку приборов Duster, и приборная панель снимается.

Сборка осуществляется в обратном порядке.

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Пошаговая инструкция по замене габаритных огней спереди

Для того, чтобы поменять лампу габарита Рено Логан спереди, необходимо произвести следующую последовательность действий:

  • от корпуса отключается минусовой провод;

демонтируется бампер, освобождается доступ к крепежным элементам;

отвинчиваются болты и три самореза;
отцепляется тросик светового корректора, после чего корпус сдвигают в сторону;
отжимается фиксатор и снимается крышка;
отключается колодка соединительных проводов;
патрон габаритных огней расположен ниже основного света. Заменить лампу можно не снимая корпус блок-фары, достаточно открыть капот и просунуть руку в образовавшуюся щель между двигателем и корпусом;
для извлечения патрона необходимо повернуть его по часовой стрелке на левой стороне и против — на правой;
извлекаются перегоревшие лампы и вставляются новые. Работать надо в перчатках. Замененную колбу протирают спиртом, чтобы смыть возможные жирные пятна;
производят сборку в обратной последовательности.

Некоторые пользователи отсоединяют аккумулятор и создают большее пространство для выполнения работ. Однако, большинство владельцев вполне справляется с задачей и без этого, рука обычного человека вполне проходит в щель между двигателем и корпусом.

Автозапчасти для иномарок, ремонт авто

Обратите внимание, что сначала болт откручиваем не полностью, оставляя витка хода. Откручиваем руль при помощи шестигранника

После того как болт ослаблен, прилагаем усилия и тянем колесо на себя, совершая покачивания сдвигая его с посадочного места.

После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль. Далее нужно будет убрать барабан в снятие торпеды на рено сандеро с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе.

После, вставляем в образовавшуюся щель деревянный клин. Ослабляем болт который крепит корпус снизу, но точно так же как болт рулевой колонки не откручиваем его до конца. Маркером отмечено место, куда следует вставлять клин, а стрелками расположение болтов.

Затем небольшим движением сдвигаем снятие торпеды на рено сандеро вдоль оси и демонтируем соединитель с вала колонки. Разъединяем все колодки проводов, и убираем всю конструкцию в сборе в сторону.

Аккуратно вынимаем колодки питания и управления. На задней части тоннеля, убираем заглушку и откручиваем болт, фиксирующий её. Откручиваем болт, который фиксирует заднюю часть тоннеля. Убираем отсоединённую часть тоннеля с ручки стояночного тормоза, при этом убрав колодки со стеклоподъёмников, регулятора и блокировки зеркал при наличии.

Отключаем колодку проводов у прикуривателя проверка состояния прикуривателяа также достаём пепельницу и коврик. Сборка в обратной последовательности. Конечно какие-то пылинки останутся, но снятие торпеды на рено сандеро совсем мизер, по сравнению с количеством пыли до очистки. Радуемся чистым поверхностям и смотрим на чистые приборы.

Об активации магнитолы после отключения питания вводом четырехзначного кода. Вводите код магнитолы первыми четырьмя клавишами выбора станций «» последовательным нажатием каждой клавиши нужное количество.

Снимаем переднюю панель на Рено Логан своими руками +видео

Допустим коднажимаете клавишу выбора станции с номером «1» пять раз и так далее по следующим трем цифрам кода. В конце нажимаете клавишу номер «6» и магнитола включается. Перед обратной сборкой поверхности всех защелок и клипс слегка смажьте силиконом, после этого повторно снять панели и магнитолу не составит труда.

Спасибо за внимание! Снимаем комбинацию приборов см. Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера см

Снятие панели приборов Renault Sandero

Снимаем облицовку туннеля пола см. Ключом Torx T отворачиваем с каждой стороны по одному винту нижнего крепления центральной части панели приборов к кузову. Снимаем накладку консоли панели приборов см. Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и снятие торпеды на рено сандеро см. Операции показываем на автомобиле, оснащенным двумя подушками безопасности.

Снимаем рулевое колесо.

Замена лампочки подсветки печки Renault Logan


Демонтаж и замена лампочек в блоке управления печкой Основные модификации приборных панелей Рено Логан На сегодняшний день производители Рено Логан комплектуют свои автомобили различными моделями панелей приборов. Внешне они сильно различаются, но, в общем, информацию замена лампочек подсветки печки в рено логан отображают одну и ту. Для примера ниже я приведу фото основных и наиболее часто встречающихся модификаций. Классическая и наиболее распространенная панель приборов Рено Логан.

Именно на ней мы и будем учиться менять лампы подсветки и индикации, а затем даже попробуем ее тюнинговать. Классическая панель Рено Логан Эта панель, выполненная в современном стиле с хромированными отголосками ретро, чаще встречается в модификациях автомобиля Рено Логан II. Панель Рено Логан II Следующая панель имеет довольно оригинальный дизайн, но по функционалу ничем не уступает предыдущим разработкам.

Она наверняка придется по вкусу любителям цифровых технологий. На этой панели можно даже выставить стоимость топлива не совсем ясно, правда.

Устанавливается на автомобилях последних моделей. Интеллектуальная модель приборного щита Рено со встроенным русскоязычным меню настройки Мнение замена лампочек подсветки печки в рено логан Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос эксперту Все вышеперечисленные модификации приборных панелей Рено имеют одинаковые геометрическую форму, размеры, а также алгоритм демонтажа и замены лампочек подсветки и индикации.

Для снятия приборной панели тебе понадобятся инструменты, которых может не оказаться в стандартном комплекте автолюбителя. Вот они: Ключ TORX Нож или тонкая отвертка.

Для поддевания всевозможных панелей можно, конечно, использовать нож, но я предпочитаю пальцы. Это потребует больших усилий, но не повредит пластмассовые элементы обшивки.

Замена лампочек подсветки кнопок и печки Рено Логан

Немного ковырнув отвёрткой — замена лампочек подсветки печки в рено логан и снимаем панель Отсоединяем фишки и рассматриваем можно просто откинуть в сторону Выколупливаем кнопку в которой не горит подсветка Сдёргиваем клавишу с кнопки — поддев отвёрткой … и видим внутри жёлтую пипку — она нам как раз и нужна — алкуратно выколупливаем её я с помощью пинцета переворачиваем и видим лампочку К слову проработав в автозапчастях почти 10 лет — ТАКИХ лампочек я не встречал!

Сами лампочти такие видел но с такими ножками почти 40мм никогда Ладно отложим пока в сторону — один хрен у меня таких в загашнике нет и в ближайшем магазине то же Займёмся подсветкой печки Откручиваем торексы — их всего два… Тоненькой отвёрткой отколупываем крутилки печки, обдува, вентилятора — нахрена я их отколупал не знаю — можно этого было не делать — смысла нет ну да ладно… Отсоединяем тросик переключения забора воздуха салон-улица и потихоньку вынимаем весь блок немного провернув! Остальные тросики отсоединять не нужно!

К чему я упомянул конструкторов машин — да к тому что эти деятели совершенно не думают о потребителях! По мне, так если на диоды перебегать, то поменять их нужно и во всех копках, чтобы по фен-шую Поясните, вы панель с крутилками вынимали либо рукою патрон нащупывали?

И я замена лампочек подсветки печки в рено логан очень сообразил где стоят эти патроны… Да, я рукою нащупывал — ободрал и патрон один уронил.

Подсветка кнопок печки и приборной панели на Рено Логан

Его находил в магазинах с неделю, но позже отыскал потерянный Два патрона стоят меж крутилками. В нижней части. Лучше отстегнуть три тросика и вытащить панель. Так еще удобнее.

К тому же просто отстёгиваются тросики. Их там три штуки блин-блинский…надо означает третью лампОчку искать…две поменял на диоды- результатом остался доволен Не спеши. Может и две. Они не под каждую крутилку.

Даже в тексте поста написано Означает хреново диодик светит? Блин вечерком фото сделаю, чтобы понятнее было Нет там диодика Там две мелкие лампочки.

Когда они живы — нормально полностью светят. Можно снять блок, разобрать его и осознать в чем. Может дорожки прогорели, одет стоит вовнутрь светодиодную ленту положить…правда и тогда в кнопки придется диоды внедрять. Похожие новости Замена Масла Санта Фе 2.

Замена лампочек

Инструкция по распиновке платы и схемы подключения, а также расположение элементов на торпедо для Логана зависит от года выпуска. Разбирать панель, менять индикаторы, выполнять замену ламп следует только при наличии опыта и знания технических особенностей автомобиля. Прошивка и расположение проводов могут разниться в зависимости от комплектации.

Рекомендуем: Где находится диагностический разъём Рено Дастер?

Чтобы заменить неисправные лампочки и индикаторы необходимо снять панель. Порядок разборки следующий:

  • Убрать кожух на рулевой колонке, для этого из его корпуса выкручиваются болты;
  • Достать облицовку, креплениями которой выступают фиксаторы;
  • Снять винты, фиксирующие кожух снизу;
  • После снятия накладки откручиваются винты, расположенные с двух сторон;

После проведения замены неработающих элементов на новые, сборку выполняют в обратном порядке.

Самостоятельно поменять индикаторы и лампы, разобрать панель приборов и изменить цвета лампочек не вызывает сложностей у среднестатистического водителя. В сети можно найти большое количество пошаговых инструкций и руководств к действию, в которых достаточно подробно описывается разбор панели, удаление неисправных элементов, смена цвета ламп с красного на любой другой, удаление заглушек и прочих органов торпеды.

Не стоит забывать, что при проведении любых ремонтных работ до начала эксплуатации автомобиля следует провести тестирование панели и установить правильные характеристики. Отсутствие теста работоспособности может повлиять на безопасность вождения.

Пошаговый порядок действий

None Для того, чтобы снять панель приборов необходимо действовать аккуратно и строго придерживаться следующему порядку действий:

  1. В первую очередь снимаем кожух на рулевой колонке, для этого выкручиваем из его корпуса несколько длинных болтов.
  2. После этого, необходимо снять декоративную панель дефлектора воздуховода со стороны водителя. Она крепится на фиксаторах и защелках, достаточно лишь аккуратно потянуть панель на себя.

Для того, чтобы сорвать его с места придётся приложить усилия.

Вид декоративной накладки с обратной стороны.

Все отмеченные маркером защёлки необходимо снять.

Далее, таким же образом отщёлкиваем панель справа, но только так, чтобы можно было подобраться к панели приборов.

Отодвинуть его нужно ровно на столько, на сколько потребуется чтобы не мешал.

Вот этот фиксатор необходимо демонтировать.

Фиксатор отмеченный маркером, необходимо точно демонтировать.

Далее выкручиваем винты, которые находятся снизу панели приборов и фиксируют кожух.

Откручиваем винты при помощи шестигранника.

Демонтируем этот кожух отжав защёлки крепления, только соблюдайте аккуратность при снятии защелок с правой стороны, так как декоративная накладка может немного мешать.
Когда декоративная панель демонтирована мы подобрались непосредственно к щитку приборов.
Снимаем ее вывернув болты, находящиеся по двум сторонам. Необходимые болты отмечены маркером.

Установку проводим в обратном порядке снятию.

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

После снятие МКПП, сразу переходим к осмотру вилки, ВП, а так же направляющей втулки

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь. Процесс замены подробно показан на фото с описанием операций

  1. Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.
  1. Грязь на вилке, упоре, а так же в корпусе следует убрать.
  2. Далее промойте все рабочие поверхности WD-40. Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.
  1. Теперь новый подшипник с вилкой надевается на гильзу (первичный вал), эта операция не вызовет у вас сложностей.
  1. Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

  1. Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
  2. На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.
  1. Равномерными ударами по планке втулка спрессуется с посадки.
  2. Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
