Замена рычага передней подвески рено логан: видео, фото, артикулы

Рено Логан как поменять сайлентблоки задней балки/How to change the silent blocks of the rear beam

4. Снимите стопорное кольцо.

3. Выпрессуите оправкой старенькый подшипник.

4. Очистите внутреннюю полость ступицы и смажьте ее смазкой для подшипников Ли-тол-24 по другому ее ввезенным аналогом.

5. Запрессуйте оправкой в ступицу новый подшипник.

При запрессовке подшипника усилие следует прикладывать к внешнему кольцу подшипника, иначе подшипник есть вариант разрушить.

б. Установите детали в порядке, оборотном снятию. Гайку.крепления ступицы затяните моментом 175 Н-м (17,5 кгс-м).

Опору задней подвески удобнее снимать на подъемнике. Если нет способности установить автомобиль на подъемник, поднимите заднюю часть автомобиля, установив под опору домкрат. Потом установите опоры под гнезда для установки домкрата на кузове автомобиля.

Снимать опору задней подвески нужно с ассистентами, которые будут придерживать и опускать опору.

Для вас потребуются: ключи «на 18» (два), торцовые головки «на 18», TORX Е14, удлинитель. 1. Снимите задние колеса.

Ослабляйте и затягивайте болты крепления колеса лишь на автомобиле, стоящем на земле. Момент затяжки болтов 105 Н-м (10,5 кгс-м).

3.5. Снимите тормозные трубки с балки задней подвески (см. «Замена тормозных трубок», с. 155).

3. Отсоедините от балки задней подвески нагрузочный стержень регулятора тормозных сил в гидроприводе тормозной системы (см. «Замена регулятора тормозных сил в гидроприводе задних тормозов», с. 153).

4. Снимите пружины задней подвески (см. «Замена пружины задней подвески», с. 139).

5. Выкрутите и извлеките болты нижних креплений амортизаторов.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

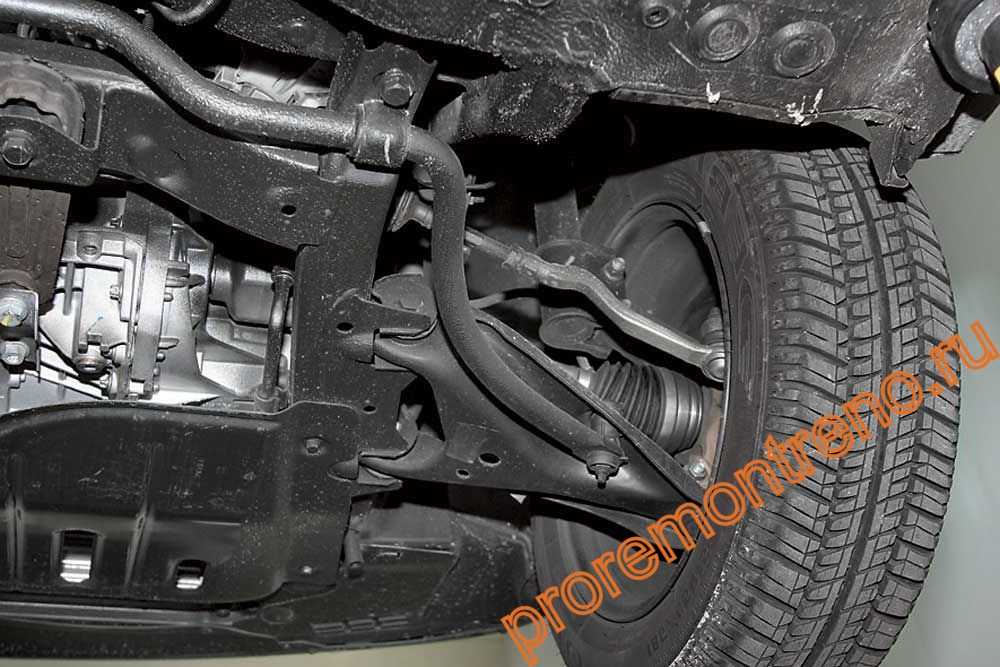

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

   Основная тяга – трубка и гайки

3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

   Предпоследний шаг по демонтажу

5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

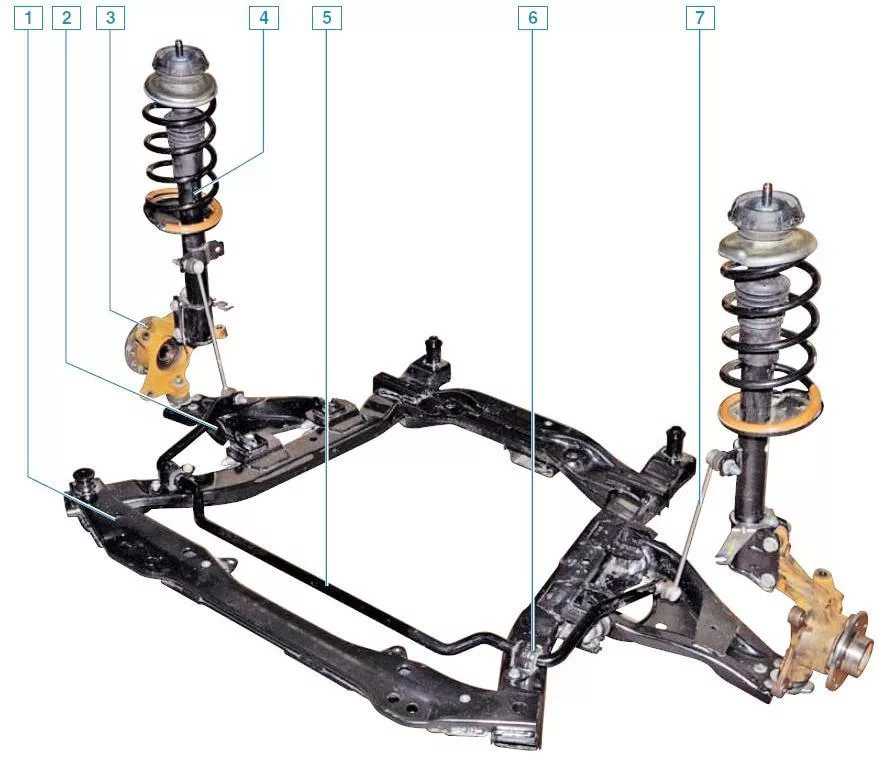

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

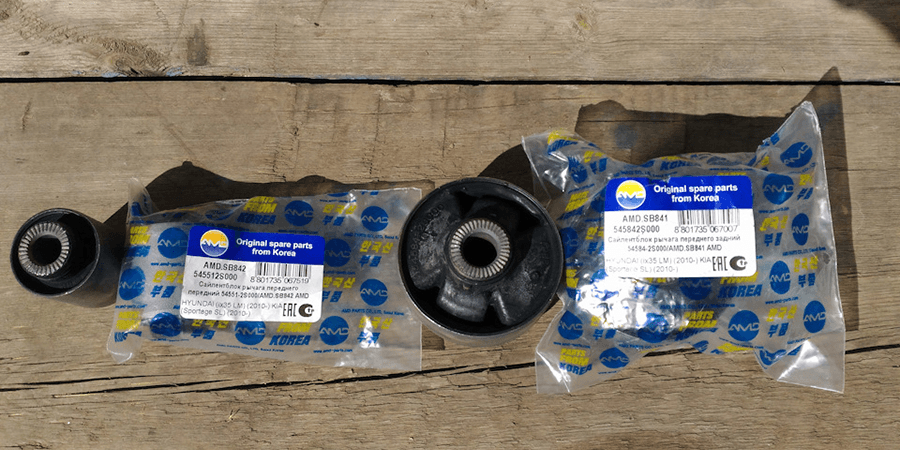

Как выглядит сайлентблок

Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?

Стрелкой отмечен сайлентблок

Каждый сайлентблок – это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.

Теперь – процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).

Опрессовка сайлентблока

На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.

Что нужно знать о рычагах Рено до ремонта?

Главные причины преждевременной поломки устройства следующие:

• Сильное механическое воздействие. Рычаг часто повреждается при попадании автомобиля в аварию или после «влетания» в яму на большей скорости. В этом случае металлический узел деформируется.
• Появление ржавчины. Если деталь выполнена из легкосплавных материалов, то такая проблема для него не опасна.

При выборе узла под замену разберитесь с каталожными данными. Передняя подвеска Рено оборудована рычагами с левой и с правой стороны. В каталоге производителя приведены следующие артикулы:

• Рычаг с правой стороны (сборная конструкция) — 54 50 042 69R.
• Левосторонний узел — 54 50 113 62R.

В продаже встречаются сайлентблоки для рычага, которые продаются отдельно. Но если верить специалистам, то замену стоит производить в комплексе. Все, что можно оставить на будущее — пыльник, который закрывает опору.

Всегда меняйте сразу два рычага — с левой и с правой стороны». В этом случае вы избегаете частого ремонта передней подвески.

Если финансовые возможности не позволяют, допускается замена детали с одной из сторон с обязательным контролем состояния второго узла.

Производитель Рено на заводе монтирует рычаг серии LUKAS/TRW. При этом разработчик (компания TRW) устанавливает следующие обозначения:

• Правая сторона — 1241.
• Левая сторона — 1240.

Как устроена передняя ходовая?

Передняя подвеска семейного Рено Логан реализована в конструктивном плане на общеизвестной модели McPherson. Основа ее структуры — это объединенные в единые стойки амортизаторы и пружины. Поперечными рычагами служат штампованные треугольные конструкции, которые крепятся к поворотному кулаку посредством шаровой опоры и к подрамнику – кронштейнами с сайлентблоками. Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески. Амортизационные стойки упираются посредством своих опор в кузовные чашки лонжеронов, а нижними кронштейнами «посажены» на поворотные кулаки и закреплены на них с помощью двух болтов (каждая из сторон).

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Артикулы

Фирма Рено выпускает сайлентблоки и по отдельности, и в сборе с рычагами. Обозначается деталь так: 6040002245 (60 40 002 245). Аналоги:

• 26304 (FEBI)
• 60 92 6304 (SWAG)
• TD729W (DELPHI)
• C8617 (LYNXauto)
• 30292 (ASAM)
• 4500001 (FORMPART)
• 53210 или 33124 (MAPCO)
• FZ90454 (FORTUNE LINE)
• L25819 (MONROE)
• 38DC1002 (AS METAL)
• V46-0268 (VAICO)
• MGZ-508014 или 72-1956 (MAXGEAR)
• 5103924 (NK)
• F8-7977 (OPTIMAL)
• D300165 (DENCKERMANN)
• 4340201409 или EMS8502 (JP GROUP)
• DC11001 или B56112 (RIW)
• 57-00732 (TALOSA)
• 8500 25819 (TRISCAN)
• 77-00862-SX (STELLOX)
• 31242 01 (LEMFORDER)
• RESB3746 (MOOG)
• JBU751 (TRW)

Вроде бы, хвалят последние три. Но лучше оригинала нет ничего. А самый дешёвый аналог выпускает фирма SWAG.

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Рычаг фронтальный левый

В каталоге Рено употребляются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – другой артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Когда, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов есть вариант снять, чтоб бросить их про припас.

Советуют проводить подмену пары рычагов, другими словами левого не правого сходу. Замена рычага передней подвески Рено Логан. Видео. Неувязка по поводу того, что не у каждого такая возможность естественно.

С завода будут установлены рычаги LUCAS/TRW. Замена сайлент-блоков передней подвески Audi 80 Компания TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Замена рычага передней подвески

Для ремонта потребуется обзавестись таким набором инструментов:

• торцовым ключом, размер которого «30»;
• накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
• молотком, монтировкой и отверткой с плоским профилем;
• съемником.

Если подъемных устройств или ямы нет, то пользуемся домкратом и производится замена передних рычагов.

1. 1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
   2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
   3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
   4. Переходим к откручиванию болта, которым закреплен стабилизатор.

1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Важно! Полную затяжку крепежных элементов на вывешенном автомобиле не производим. Это нарушит корректность установки рычага подвески и вызовет преждевременный износ резинометаллических втулок

Окончательная затяжка выполняется только на нагруженном (собственным весом) авто.

Во время затяжки соблюдаем регламентные моменты:

• 105 Н*м – для крепежа рычага к подрамнику;
• 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
• 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Рычаги передней подвески TRW в сборе

Альберт Аухадуллин

Нашел на замену рычаг передней подвески в сборе от компании TRW…

Приветствую Логановод в автоблоге AAuhadullin.ru! В процессе эксплуатации своего автомобиля застучали шаровые опоры и встал вопрос о их замене. Было принято решение приобрести рычаги передней подвески Рено Логан в сборе с опорами и сайлентблоками, что выгоднее в плане надежности узла и безопасности движения.

Для замены рычага передней подвески Рено Логан выбор остановился на фирме TRW, Германия. Фирма существует давно и накопила множество положительных отзывов от автовладельцев. В наборе идет рычаг передней подвески в полной комплектации и дополнительно болт с гайкой для крепежа шаровой опоры к поворотному кулаку.

Для подробного ознакомления с содержимым пакета с запчастями, откроем его и рассмотрим все более конкретно.

Как видно (см. видео) на наклейке набора, он подходит для нескольких моделей автомобилей, что очень удобно для автовладельцев, не нужно тратить время на поиски конкретной запасной части. Рычаги передней подвески подходят на такие модели, как: LADA, DACIA, RENAULT, LOGAN. Над штрихкодом стоит «Made in EU», то есть изготовлено в Европе.

В пакете находится паспорт изделия и подробное наглядное сопровождение в рисунках с последовательностью замены и описанием работы. На самом металлическом корпусе отбит четкий знак фирмы производителя – TRW, значок фирмы и на шаровой опоре, а также имеется табличка с номером «21387023.Z», не совсем понятно, что он означает. Логановод, пожалуйста, напишите в комментарии.

Шаровая опора закрыта пластиковым чехлом, для предохранения от возможного повреждения пальца опоры и пыльника при транспортировке товара. Пыльник держит стопорное кольцо. При желании кольцо можно снять и добавить смазки.

Как было сказано выше имеется и болт с гайкой для крепления шаровой опоры. Изначально были заказаны оригинальные рычаги RENAULT, но продавцы предупредили, что рычаги значительно подорожали. Мне сказали, что на складе у них имеются рычаги передней подвески от компании TRW, Германия. Фирма проверенная, известная надежностью своих изделий и было решено приобрести запасную часть от этой фирмы.

Можно выполнить замену и самостоятельно, но это нужно выкроить время, а также нужен необходимый набор инструментов, съемники и желание работать.

Так что проще заехать к профессионалам в сервис, где будет выполнена качественная замена и сэкономлено драгоценное время.

В нашем случае застучали шаровые опоры с обеих сторон по ямистым дорогам.

Рычаги передней подвески в сборе были приобретены, чтобы во –первых поднять общий ресурс узла, а во –вторых замена рычага в сборе гораздо надежнее, чем замена шаровой опоры отдельно.

Да и надежность узла с новой опорой в старом рычаге гораздо ниже, чем в новом рычаге с опорой заводского производства. Помимо этого, к тому моменту, когда застучали шаровые опоры, сайлентблоки также уже подношены, резина как говорится «задубела» и по идее необходимо заменить и сайлентблоки.

По мере эксплуатации резина сайлетблоков «устает» и снижается ее функция амортизировать толчки при движении, что отрицательно сказывается на комфорте и безопасности движения. Замена опять же выливается в дополнительные траты.

На всякий случай были приобретены рулевые наконечники от фирмы FEBI, чтобы в случае необходимости их замены не искать запасные части, а сразу выполнить замену. На автомобиле еще стоят заводские рулевые наконечники, и возможно потребуется их замена.

Проблем они пока не доставляют и стучат только при проезде неровностей. Но для успокоения души лучше сразу выполнить замену рычагов передней подвески, чтобы не тянуть до последнего.

Замена задних сайлентблоков Логан: предварительные сведения

Главная задача сайлентблоков – шарнирное соединение задней балки с кузовом автомобиля. При этом важным условием является гашение ударных нагрузок.

Конструктивно сайлентблок задней балки автомобиля Renault Logan прост. Он состоит из двух втулок и резиновой прослойки. Наружная втулка пластиковая. Внутренняя – металлическая. Резина залита между втулками не сплошным слоем, а определенным образом с участками усиления и пустотами. Это сделано для того, чтобы сайлент-блок легче поддавался скручиванию относительно втулок в процессе рабочего хода балки и при этом не рвался. В то же время он должен быть достаточно жестким, чтобы противостоять нагрузкам.

Сайлентблок автомобиля Renault Logan подвергается воздействию следующих факторов:

• скручивающие нагрузки, возникающие при рабочих движениях задней балки;
• ударные нагрузки от неровностей дороги, направленные перпендикулярно оси втулок;
• воздействие окружающей среды.

Эти процессы являются естественными и учитываются при проектировании. Если автомобиль эксплуатируется в щадящих условиях, то сайлентблоки способны отработать более 100 тысяч километров до появления первых неисправностей. Однако есть несколько факторов, которые ускоряют процесс разрушения:

• систематическая езда по плохим дорогам с большими перепадами неровностей;
• эксплуатация в зимний период по дорогам, обработанным песчано-солевыми составами;
• неправильная установка сайлентблоков.

Исключение или минимизация этих факторов позволит сайлентблокам без проблем отработать заложенный в них ресурс.

Какие инструменты нужны для замены

Чтобы осуществить работу по замене сайлентблоков рычагов, а также задней балки на Рено Логан, необходимо обладать специальным набором инструмента, а также съемником для перепрессовки нужных деталей.

• Автомобильный подъемник, так как в данном случае домкратом обойтись невозможно.
• Съемник для выполнения работ по замене вышеупомянутых деталей.
• Набор накидных ключей размером от 10 до 32 миллиметров.
• Комплект торцевых головок, оборудованных трещоткой и длинным воротком.
• Густая смазка, а также набор ветоши для очистки полостей установки.
• Молоток, весом 1 килограмм или небольшая кувалда.

В дополнение к инструменту, чтобы произвести самостоятельный ремонт и замену подвески Renault Logan, вам необходимо будет пригласить своего друга в качестве помощника, так как дополнительная пара рук не будет лишней в данном процессе.

Работы перед ремонтом: площадка и инструменты

Подготовительные работы – важнейшая часть ремонта. Во-первых, это упросит и ускорит рабочий процесс. Во-вторых, вы не будете в суматохе пытаться найти нужный ключ или болт. Рекомендованный перечень инструментов, которые гарантированно потребуется при замене, приведен ниже:

• Любой ударный инструмент: подойдет маленький молоток.
• Рожковый ключ на 10 и 32.
• Домкрат – важнейший инструмент, без которого замена запчасти данного вида попросту невозможна.
• Набор универсальный болтовых ключей.

Настоятельно рекомендуем установить автомобиль на устойчивую поверхность. Можно подложить под колеса упоры, чтобы в процессе ремонта авто не повело. Не забывайте поставить его предварительно на ручник.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

• Появление глухого стука в процессе проезда неровных участков на дороге.
• Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
• Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
• Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
• Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Профессиональная замена сайлентблоков передних рычагов Рено Логан

Если назначение подвески автомобиля состоит в том, чтобы сглаживать колебания, передающиеся кузову и, тем самым, препятствовать его разрушению, то сайленблоки защищают, в первую очередь, сам узел. Они являются своего рода предохранителями амортизаторов, и установлены между ними и рычагами.

Как часто нужна замена сайлентблоков на Рено Логан?

Важно! Эти компоненты относятся к категории расходников, а потому замена сайлентблоков на Рено Логан требуется значительно чаще, нежели иных компонентов подвески автомобиля. Считается, что средняя продолжительность жизни «тихих деталей» – а именно так можно перевести их название с английского – составляет около пятидесяти тыс

км. пробега

Считается, что средняя продолжительность жизни «тихих деталей» – а именно так можно перевести их название с английского – составляет около пятидесяти тыс. км. пробега.

Но цифра эта весьма условна, так как зависит она от множества причин, среди которых:

1. Условия эксплуатации машины. Нетрудно догадаться, что при езде по относительно ровным дорогам все компоненты подвески, включая и сайлентблоки, изнашиваются значительно более медленными темпами, нежели при езде по проселкам и легкому бездорожью. Рено Логан, будучи адаптированным для эксплуатации в российских условиях, способен преодолевать и его.
2. Нагрузка на подвеску. Чем сильнее вы загружаете свой Логан, тем большие перегрузки испытывают и амортизаторы, и сайлентблоки.
3. Стиль вождения владельца машины. У аккуратного водителя и подвеска, и двигатель, и даже составляющие выхлопной системы живут значительно дольше, чем у любителей прокатиться с ветерком и подрифтовать – это тоже понятно.
4. А вот тот факт, что на эти компоненты подвески разрушительное воздействие оказывают и перепады влажности и температур, знают не все. Дело в том, что изготавливаются они из стали и резины, которая со временем, при недостаточной влажности, рассыхается, под воздействием высоких температур – трескается, а низких – дубеет, теряет свои свойства, в том числе упругость и прочность.

Поэтому нередки случаи, когда замена сайлентблоков Рено Логан оказывается необходима уже к исходу третьего десятка тысяч километров, а то и того раньше.

Замена сайлентблоков передних рычагов Рено Логан

Сразу отметим, что особо пугаться этой процедуры не стоит – она относительно не сложная, занимает совсем немного времени (если, разумеется, этим занимается опытный специалист) и не требует больших финансовых вложений – стоимость новых деталей, да и самой работы по их установке отнюдь не запредельна.

Бояться следует другого: эксплуатации машины с выработавшими свой ресурс сайлентблоками и некачественной установки новых деталей.

Последнее, кстати, встречается не так уж и редко, учитывая, что многие автовладельцы в целях экономии берутся за эту работу самостоятельно, не имея при этом ни должного опыта, ни соответствующего инструмента.

Когда становится нужна замена сайлентблоков Рено Логан?

Чтобы не упустить момент, когда замена сайлентблоков передних рычагов Рено Логан станет насущной необходимостью, нужно просто прислушиваться к своему автомобилю – и он сам подскажет, когда ехать в сервис. И подскажет он это одним из следующих способов:

1. На резких поворотах переднюю часть машины будет слегка заносить, что переднеприводному авто вообще-то несвойственно.
2. Усиление низкоамплитудной вибрации кузова, причем иногда настолько, что это будет весьма ощутимо даже в рулевой колонке. Если в вашей машине нет усилителя руля, вы обязательно это почувствуете. ГУР же существенно эту вибрацию сглаживает, но все равно заметить ее будет можно.
3. При движении по прямой, машину может уводить в ту или иную сторону. Правда, этот симптом может свидетельствовать и о разрегулировке механизма рулевого управления, поэтому, ориентируясь только на него, делать вывод об износе сайлентблоков, было бы преждевременно.
4. То же самое можно сказать и о следующем симптоме – неравномерном износе протектора передних колес. Он может быть вызван нарушением регулировок развал-схождения, неисправностью амортизаторов, или просто неравномерной загрузкой машины.

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.
