Демонтаж двигателя в одиночку

Начало сборки

Многих пользователей интернета интересует вопрос о том, как собрать двигатель мотоблока или другой техники, работающей на бензине. Перед тем как приступить к данному виду работ, необходимо очистить все детали мотора от нагара, масляных сгустков, различных отложений и других загрязнений. После этого можно смело приступать к сборке.

Для начала необходимо вставить вкладыши подшипников в постели блока цилиндров. При этом помните, что в двигателях с несколькими цилиндрами средний вкладыш отличается от других, ведь у него нет проточки. Перед монтажом необходимо тщательно смазать трущиеся элементы моторным маслом. После успешной установки вкладышей можно приступать к монтажу коленчатого вала в полукруглые пазы, расположенные на блоке цилиндров.

Далее следует установить упорные полукольца, предварительно смазав их маслом. Затем следует поставить на свое место полукольца. После этого данные запчасти нужно провернуть, чтобы они оказались в таком положении, при котором их конечные части встали заподлицо относительно торца постели двигателя.

Прежде чем узнать, как собрать двигатель мопеда или любой другой техники, оснащенной ДВС, необходимо помнить, что каждый вкладыш крышки коренных подшипников в моторе нужно поставить именно на то место, где они стояли до разборки. До и после установки детали следует облить смазочным материалом.

Далее необходимо установить крышки цилиндров, но перед этим следует нанести масло на резьбу и болты, которые фиксируют вновь установленные элементы двигателя. Прежде чем выяснить, как собрать двигатель самостоятельно, мастеру необходимо запомнить, что болты крышки закручиваются в определенном порядке. Обычно порядок и момент затяжки крепежных элементов описан в руководстве по ремонту двигателя.

Виды двигателей

При разборке и ремонте двигателя стиральной машины нужно учитывать его тип и соответствующие особенности конструкции. Всего известно три вида:

  • Коллекторный.
  • Асинхронный.
  • Инверторный.

Первый тип – самый простой, это – металлический корпус, в котором находятся статор, ротор и тахометр. Для установления контакта между мотором и ротором в конструкцию также входят две щетки, они подают на якорь ток, создается магнитное поле и начинается вращение. Скорость последнего напрямую зависит от напряжения в сети. Такой мотор устанавливается в нижней части стиральной машины и соединяется ремнем со шкивом. К минусам коллекторного двигателя относятся щетки, стирающиеся со временем и ремень, который рвется или растягивается.

Асинхронный тип сегодня практически не встречается. Он бывает двухфазный и трехфазный, состоит из неподвижного статора и ротора, вращающего барабан с помощью ремня. Он просто сконструирован, неприхотлив, имеет низкую стоимость, легко ремонтируется. К недостаткам относится низкая мощность, из-за которой барабан в любую минуту может начать вращаться гораздо слабее и совершать неполные обороты. Это серьезно влияет на качество стирки. Именно поэтому асинхронный двигатель сегодня практически забыт и не используется.

Инверторный мотор – это инновационная технология, согласно которой двигатель устанавливается на барабан и вращает его напрямую.

Большой пробег — основная причина

Для двигателей с очень большим пробегом может потребоваться капитальный ремонт двигателя (внезапно), т.к. происходит износ механических элементов и внутренних уплотнений. Сложно определить, через сколько ваш двигатель потребует капиталку.

Все зависит от того, как машина обслуживалась и эксплуатировалась. Однако можно предположить, что правильно обслуживаемый приводной агрегат потребует ремонт только после 350-400 тыс. км. пробега.

Конечно, капитальный ремонт двигателя может потребоваться гораздо раньше, при гораздо меньшем пробеге. Причиной будет, естественно, плохое обслуживание двигателя. Давайте посмотрим, какие могут быть основные причины поломки двигателя раньше срока.

Ремонт головки блока

Ремонт головки блока одна из самых несложных операций в процессе проведения капитального ремонта двигателя. Проводить ее рекомендуется, конечно, на автосервисе, но многие автомобилисты, после ремонтных операций по Жигулям, проводят ремонт ГБЦ иномарок самостоятельно. Итак, что же входит в процесс капитального ремонта головки блоки цилиндров:

  • Замена распределительного вала (или нескольких, если их 2 и более на автомобиле).
  • Замена клапанов, как выпускных, так и впускных.
  • Замену направляющих втулок.
  • Смену седел и маслосъемных колпачков.
  • Аргонное сваривание, при наличии трещин или нарушений герметичности.
  • Прочие работы связанные с ремонтом ГБЦ того, или иного типа.

Обкатка двигателя, советы профессионалов

Не стоит после ремонта подвергать транспортное средство высоким нагрузкам. Сначала необходимо хорошо прогреть мотор. Затем запустите двигатель и дайте ему поработать на холостом ходу около десяти минут. После этого мотор необходимо выключить и остудить. Данные манипуляции следует проделать несколько раз. Теперь мотор должен поработать на холостом ходу примерно десять часов. Лишь после выше перечисленных операций можно начинать эксплуатацию транспортного средства.

Первые пятьдесят километров езды не стоит разгонять транспортное средство более чем на сорок километров в час. Далее его можно разогнать до 60 км\час. Затем, каждые сто километров езды, необходимо увеличивать скорость движения автомобиля на 10 км\час

Обратите внимание на рост уровня компрессии. Если он отсутствует, отправьте транспортное средство на повторную диагностику

Старайтесь резко не разгоняться и не тормозить.

Источник

Какой пробег должен быть до капремонта?

Ресурс для двигателей внутреннего сгорания у автомобилей среднего класса до «капиталки» берется примерно 200 тыс.км. Есть транспортные средства, которые производители позиционируют как «миллионники», способные преодолеть до 1 млн.км. Однако современные двигатели таких параметров практически не имеют, особенно у машин отечественного изготовления.

Завод ВАЗ для модели 2114 установил средний пробег 150 тыс.км, что сопоставимо с показателями большинства российских автомобилей. Этот параметр можно продлить, если своевременно устранять все текущие неполадки. У популярных иномарок запас хода до капремонта мотора составляет 200-300 тыс.км.

СБОРКА ДВИГАТЕЛЯ

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке

Обратите внимание, что средний вкладыш А без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей

Смажьте вкладыши моторным маслом.

3. Установите коленчатый вал в блок цилиндров.

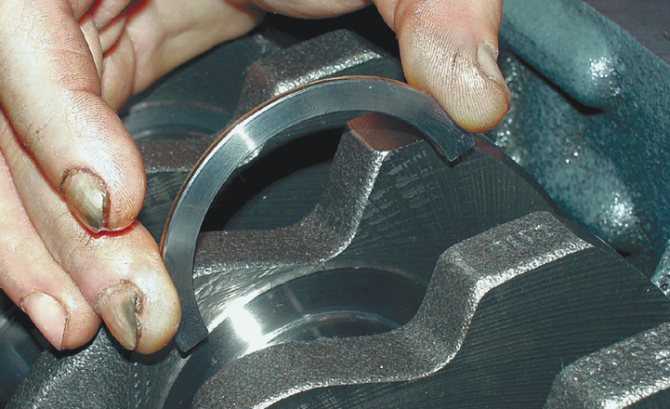

4. Смажьте упорные полукольца моторным маслом

Обратите внимание на канавки полуколец – этими сторонами полукольца устанавливаются к щекам коленчатого вала

5. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).

6. . металлокерамическое (желтого цвета) – с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо сторцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. Номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками А в сторону кронштейна генератора Б.

10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Вверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на два-три оборота коленчатый вал – он должен вращаться легко, без заеданий.

12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

13. Установите масляный насос и вверните болты его крепления (см. «Снятие и установка масляного насоса» ).

14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

15. Установите держатель заднего сальника и вверните болты его крепления (см. «Замена сальников коленчатого вала» ).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали А на шатуне был обращен в противоположную сторону от прилива Б на бобышке поршня.

Рис. 4.16.

Приспособление для запрессовки поршневого пальца: 1–валик; 2–поршневой палец; 3–направляющая втулка; 4–винт; 5–дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При его отсутствии можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.16) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая его. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

18. Нагрейте верхнюю головку шатуна до 240°С в печи в течение 15 мин. Зажмите шатун в тиски, установите на него поршень, чтобы совпали отверстия под палец, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бобышках поршня.

20. Установите стопорные кольца с обеих сторон пальца

Обратите внимание на то, что кольца должны быть четко установлены в канавках поршня

21. Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя их замки.

23. Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны замка разжимной пружины), затем нижнее компрессионное кольцо, последним – верхнее.

24

Обратите внимание, что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP». Этой надписью кольца устанавливаются вверх (к днищу поршня)

Если надписи нет, маслосъемное и верхнее компрессионное можно устанавливать в любом положении.

Чем снять двигатель с автомобиля

В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.

Гусь для снятия двигателя своими руками

Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.

Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.

Гусак применяется как в гаражных условиях, так и в небольших сервисах.

Подъемник для снятия двигателя своими руками

Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.

При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.

Лебедка для снятия двигателя своими руками

Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.

Есть два варианта конструкции:

  • Передаточный механизм с барабаном, который подвешен к потолку.
  • Лебедка закреплена на полу, под потолком закрепляется шкив.

Особенности снятия различных конструкций моторов

Продольное расположение. Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.

Поперечное расположение. Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.

Гибридные системы и электромобили. Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.

Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.

Доверить профессионалам, или делать ремонт своими руками

Многие водители думают, что производить капитальный ремонт мотора самостоятельно намного дешевле, чем обращаться к специалистам на СТО. Однако это не всегда правильное утверждение. Например, в некоторых ситуациях, необходимо протачивать и доводить зеркала цилиндров или производить замену кольца поршней. Провести подобные операции в домашних условиях очень тяжело. Кроме того, необходимо иметь специальные приспособления, которые, как правило, стоят достаточно дорого. По этому, в таком случае, желательно прибегнуть к помощи профессионалов.


Работы по двигателю лучше доверить профессионалам

Помимо этого, на станциях техобслуживания, при капремонте проводят диагностику стартера, гернератора и распределителя вашего транспортного средства. Если они неисправны, их заменят.

Ремонт двигателя

Некоторые узлы двигателя достаточно быстро изнашиваются при интенсивной эксплуатации автомобиля. Надо отметить, что большой пробег является одной из главных причин ремонта автомобильного двигателя. Если ваша машина не проводит большую часть времени в гараже, а каждодневно наматывает километры, то вам рано или поздно придётся посетить СТО. Как правило, автомобили б/у с большим сроком эксплуатации, которые проходили осмотр нерегулярно, отличаются сильной изношенностью двигателя.

Впрочем, большой пробег – это не единственное обстоятельство, которое вынуждает автовладельца обратиться в автосервис. Причиной износа может стать и некачественное топливо, и неудовлетворительная работа воздушного и топливного фильтров. Из-за попадания в двигатель твёрдых частиц его износ значительно ускоряется. Повреждению отдельных узлов могут также способствовать некачественные масла и детали или неправильно установленный угол опережения зажигания.

Большинство таких неисправностей решаются обычным перебором двигателя, в ходе которой производится замена и восстановления отдельных узлов. На капитальный ремонт двигателя наши специалисты тратят около двух дней. Однако если повреждения двигателя значительны, то его всё же приходится менять. Мелкие неполадки необходимо устранять как можно быстрее, не доводя ситуацию до крайности.

Всем известно, что двигатель – самый важный агрегат автомобиля, который и приводит в движение все его узлы. Двигатель подвержен наибольшей нагрузке, а потому требует к себе особого внимания со стороны специалистов автосервиса.

Как отечественные, так и импортные производители автомобилей рекомендуют автовладельцам проводить регулярные осмотры двигателя у мастера высокой квалификации. Профилактическое мероприятие проходит таким образом:

  • Двигатель разбирается механиком на мелкие детали;
  • Детали тщательно промываются специальными составами;
  • Механик определяет степень износа деталей;
  • Производится замена изношенных деталей новыми.

Затем двигатель собирается и устанавливается на прежнее место. Если вы будете заказывать такие осмотры регулярно, то сможете значительно продлить срок службы двигателя вашего автомобиля.

Если попались дефектные запчасти

На любом пробеге возможно появление задиров цилиндра, вызванных разрушением поршня, колец либо поломкой свечи зажигания (обломился электрод или кусочек изолятора). Задиры на поверхности цилиндра вызывают потерю компрессии, при этом снижается мощность и появляется масложор.

Если попадутся поддельные фильтры или масла, то срок жизни мотора может быть очень коротким. Фильтр на большой скорости и оборотах способен лопнуть по завальцовке, оставив мотор без масла. А просто плохая фильтрация сократит ресурс подшипников всех валов. Некондиционное масло может стать причиной задиров, а еще оно может столь интенсивно угорать, что водитель запросто пропустит момент, когда мотор останется без масла.

Запчасти для капремонта двигателя

Для капитального ремонта мотора вам потребуются следующие запчасти:

  1. Водяной насос.
  2. Масляный насос.
  3. Топливный насос.
  4. Направляющие втулки и клапаны.
  5. Наборы прокладок и сальников.
  6. Звездочки.
  7. Поршневые кольца.
  8. Вкладыши втулок.
  9. Цепь.
  10. Ремни.

И это еще не полный список всех деталей, которые вам будут необходимы.

Желательно, для начала разобрать мотор и обратить внимание на элементы, которые в действительности требуют замены. И лишь после этого займитесь приобретением нужных запчастей

Если же вы решили обратиться в автосервис, то после диагностики специалисты сообщат вам, какие элементы нужно закупить для последующей замены.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

  1. Следить за уровнем масла и регулярно менять его.
  2. Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
  3. Заливать качественное топливо, рекомендуемое заводом-изготовителем.
  4. Разумно эксплуатировать машину, не допуская перегрузки.
  5. Ограничить до минимума время работы автомобиля на холостых оборотах.
  6. Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Техобслуживание двигателя автомобиля в основной период эксплуатации

В общем виде техническое обслуживание движка автомобиля включает в себя:

  • очистку ДВС и навесных агрегатов от загрязнений, удаление смолистых отложений масел, нагара;
  • проверку и подтяжку резьбовых соединений;
  • замену масла и тосола/антифриза, фильтров в топливной, масляной и воздушной системах;
  • регулировку при необходимости.

Особое внимание при первом техническом обслуживании (ТО-1) автомобиля уделяют протяжке болтов и гаек в системах крепления выпускного коллектора, глушителя и опор двигателя. При втором техническом обслуживании (ТО-2) делают проверку и протяжку (если есть необходимость) крепления головок цилиндров, регулировку тепловых зазоров клапанов в газораспределительной системе, проверку и регулировку натяжения ремня генератора, ГРМ и т. п.

В течение основного периода эксплуатации автомобиля проводится техническое обслуживание разных видов:

  • ЕО — ежедневное обслуживание;
  • ТО-1 — первое техническое обслуживание;
  • ТО-2 — второе техническое обслуживание;
  • СО — сезонное техническое обслуживание.

1. Ежедневное обслуживание двигателя.

Данный вид технического обслуживания включает следующие действия:

  • Визуальный осмотр движка.
  • Проверка уровня масла и охлаждающей жидкости, при необходимости их доливка.
  • Оценка работы мотора (по приборам на панели и на слух).

2. Первое техническое обслуживание.

Данный вид технического обслуживания включает следующие действия:

  • Проверка надежности закрепления агрегатов движка на раме и кузове.
  • Проверка надежности фиксации оборудования непосредственно на двигателе (генератора, бензонасоса, глушителя).
  • Проверка надежности крепления передних опор.
  • Проверка картерного поддона на подтекания, при необходимости — подтяжка болтов.
  • Регулировка.
  • Проведение операций согласно карте смазки.

3. Второе техническое обслуживание.

Второе техническое обслуживание включает следующие действия:

  • Выполнение всех пунктов первого технического обслуживания.
  • Проверка и затяжка (если нужно) гаек крепления головки цилиндров.
  • Регулировка тепловых зазоров клапанов и, при наличии, толкателей и коромысел.
  • Проверка компрессии в цилиндрах.
  • При необходимости — удаление нагара.

Операции первого технического обслуживания не требуют разбора движка, тогда как при втором ТО необходимо снять клапанные крышки с головок цилиндров для диагностики и регулировок зазоров в ГРМ.

Каждый автопроизводитель разрабатывает методические рекомендации по профилактике неполадок и ремонту двигателя. Так, момент затяжки головки бензиновых двигателей ниже, чем у дизельных. При этом производить оценку крепления алюминиевой головки цилиндров нужно на холодном движке, а чугунной — на прогретом.

При отрицательных температурах подтяжка головок цилиндров запрещена. Мотор необходимо прогреть и только потом приступать к затяжке креплений. Затягивать болты следует равномерно, в два приема, согласно рекомендованной изготовителем схеме, где учтены особенности конструкции двигателя. Для протяжки используют специальный динамометрический ключ. Данный вид работы проводят одновременно с затягиванием болтов крепления выпускной системы. Завершить процедуру следует проверкой зазоров в клапанах и, при необходимости, их регулировкой, специфика которой обусловлена конструкцией движка.

В период эксплуатации автомобиля нередко меняется допустимый зазор между клапанами и толкателями, в результате ухудшается заполнение камеры сгорания цилиндров топливной смесью и затрудняется выведение выхлопных газов. Все это приводит к повышенному расходу топлива и снижению мощности ДВС.

Причины поломки двигателя:

  • Динамичная езда на холодном двигателе
  • Неправильная работа двигателя, вызывающая его работу в экстремальных условиях (спортивная езда).
  • Сильная нагрузка на низкой скорости — низкое давление смазки
  • Неисправность системы охлаждения, приводящая к перегреву привода
  • Пренебрежение периодическим осмотром и обслуживанием двигателя
  • Неправильно подобранное моторное масло
  • Поддержание неправильного уровня моторного масла
  • Нерегулярная замена моторного масла.
  • Обрыв ремня ГРМ или цепи
  • Обрыв или пропуск цепи ГРМ
  • Заедание двигателя
  • Заклинивание двигателя из-за нехватки масла
  • Повреждение прокладки головки блока цилиндров
  • Проворачивание подшипников коленчатого вала
  • Прогорание прокладки под головкой
  • Авария

Также может потребоваться капитальный ремонт двигателя из-за неправильной сборки и неправильной регулировки газовой установки. Кстати, мы не советуем вообще устанавливать LPG в автомобиле. Также может потребоваться капитальный ремонт двигателя из-за отложения нагара в приводе. Возникновение явления детонационного сгорания может привести к поломке одного из элементов кривошипно-поршневой системы. Опять же, единственным выходом будет капитальный ремонт.
