Cроки использования и периоды замены

Прежде чем заменять колодки на автомобиле Renault Logan, нужно проверить их, чтобы определить степень износа накладок. Пробег авто перед заменой может составлять примерно от 15 до 45 тыс. км, на этот интервал влияет качество колодок и тормозного диска. Специалисты рекомендуют проводить диагностику накладок каждые 15 тыс. км пробега. В свою очередь задние колодки могут прослужить в несколько раз дольше, чем передние, хотя немаловажную роль играет стиль вождения владельца авто.

Абсолютно для всех годов выпуска автомобилей Renault Logan толщина колодки не должна быть меньше 6 мм (включая основание) и для задних также не менее 3,5 мм

Если вы заметили посторонний громкий звук, а именно скрежет по металлу, то стоит обратить внимание индикатор износа, именно он может предупреждать о том, что нужно заменить колодки

Чтобы проверить износ накладок следует выполнить такие действия:

  1. Передние колеса нужно демонтировать и через отверстие на суппорте замерять толщину накладок. Если износ достиг предельного значения, поменять его.
  2. Сзади на колесах нужно снять тормозной барабан и померить толщину накладок штангенциркулем. При предельном значении износа произвести замену.

Главные факторы при приобретении колодок:

Выбрать марку, которая хорошо себя зарекомендовала на рынке автопроизводителей. Упаковка товара должна быть качественной, а маркировка — написана разборчивым шрифтом. Также нужно внимательно проверять образец колодки, которую вы купили, чтобы вовремя найти дефекты, если таковые есть в наличии

Важно, осмотреть вид самого материала накладки. Если фракция мелкая, то и накладка будет мягкая и наоборот, если фракция достаточно больших размеров, то накладка будет жесткой

При всем этом диск и барабан может быстрее износиться

При всем этом диск и барабан может быстрее износиться.

Обычно фейк сразу виден. Если вы сомневаетесь в покупке, то не берите этот товар. Тормозные передние и задние колодки можно приобрести у таких компаний, как: REMSA, ROAD HOUSE, LPR, LUCAS TRW, ZIMMERMANN, BOSH, ATE, GIRLING, BREMBO, TEXTAR. Цена на передние колодки варьируется от 769-1420 руб. В свою очередь стоимость задних колодок стартует от 856-7169 руб.

Владельцам авто всегда сложно выбрать тормозные колодки. Но как показывает практика, выгодные решения всегда можно найти. Такие бренды, как: ATE, GIRLING, TEXTAR, BOSH имеют очень хорошую репутацию на рынке, поэтому выбор колодок не должен показаться вам сложным.

(317)

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

  • Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
  • Отсоедините верхнюю пружину, стягивающую колодки.
  • Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
  • Снимите распорные планки.
  • Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Замена передних дисков

Необходимо поднять автомобиль на домкрате и снять колесо. После чего:

аккуратно откручивается пара болтов с обратной стороны суппорта;

  • когда процедура эта выполнена – нужно снять скобу, удерживающую колодки на месте;
  • далее при помощи крестовой отвертки, шуруповерта или ударной отвертки выкручивается пара болтов – удерживающих диск на месте (требуется TOPEX T40);

После чего нужно аккуратно потянуть диск на себя. Когда все процедуры завершены – нужно будет аккуратно снять диск. Промазать место контакта ТД. В дальнейшем, при повторной замене, процедура займет меньше времени. Сборку, установку нового диска нужно осуществлять в обратном порядке.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза. Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень. Рычаг ручного тормоза нельзя трогать до окончания прокачки, чтобы зазоры между колодками и барабанами установились на положенную величину.

Порядок замены передних тормозных колодок на автомобиле Рено Логан 1

Срок службы передних тормозных колодок на автомобиле Рено Логан 1 – в пределах 60.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан 1

  1. Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

  1. Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

  1. Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей.

  1. Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

  1. Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

  1. Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

  1. Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

  1. Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан 1

Сравнительный тест-ремонт

Производители хороших тормозных механизмов

При выборе элементов механизма торможения для Logan 2 рекомендуется обратить внимание на следующие фирмы:

Ferodo – продукты  компании используются европейскими автопроизводителями. Деятельность фирмы Ferodo направлена на выпуск исключительно элементов механизма торможения, в том числе ТД, суппорта, колодки для Логан 2 поколения.

BREMBO 08-A268-10

Brembo – итальянская компания готова предложить фрикционные элементы торможения для Логан 2 поколения с:

  • хорошим ресурсом за счёт собственной технологии столбчатого вентилирования;
  • длительное сохранение товарного вида и технических характеристик благодаря ультрафиолетовому нанесению покрытия;
  • крепёжные элементы поставляются в комплекте.

BOSCH – диски компании используются, как оригинальные для Logan второго поколения. При этом можно купить запасные части дешевле, чем в коробках с надписью Renault. К достоинствам изделий фирмы BOSCH относятся:

наилучшее сочетание цены и качества.

Lucas TRW – компания занимается производством запасных частей для механизмов торможения. Большая часть предназначена для установки на автомобили в качестве аналогового варианта. Отмечается дизайнерская идея в оформлении тормозных дисков, которые окрашиваются в черный глянцевый цвет.

TRW DF-4381

Артикулы:

  • RENAULT 770-300-4176 – болт крепления ТД
  • FERODO DDF-150-2C-1
  • BOSCH 0-986-479-164
  • BREMBO 08-A268-10
  • TRW DF-4381
  • VALEO 297-802
  • ZEKKERT BS-51-79

Рекомендации и замечания

  1. Повторимся, на ступичную поверхность в обязательном порядке наносим смазку, которая позволит не только плотно прилечь диску, но и избавит владельца от неприятной вибрации, а также обеспечит комфортный демонтаж (без «прикипания») при следующей замене.
  2. В некоторых случаях бывает затруднительно снять суппорт с Renault Logan. Это объясняется плотным контактом колодок с рабочей поверхностью диска. Для ликвидации неприятного момента пользуемся отверткой или мелким зубилом, рабочую поверхность которого «вонзаем» между колодкой и диском. Надавливающим усилием в направлении поршня производим его отвод внутрь цилиндра тормоза. По достижении свободного пространства суппорт легко снимается с диска Renault Logan.
  3. Как уже замечалось, при возможности заменяйте вместе с диском и комплект колодок. Это избавит старые и новые компоненты от потребности взаимно притираться. В данном варианте потребуется извлечение колодок и очистка их посадочных гнезд. Желательной мерой будет смазка направляющих, обеспечивающих подвижность суппортов.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

  • Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
  • Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимости замены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

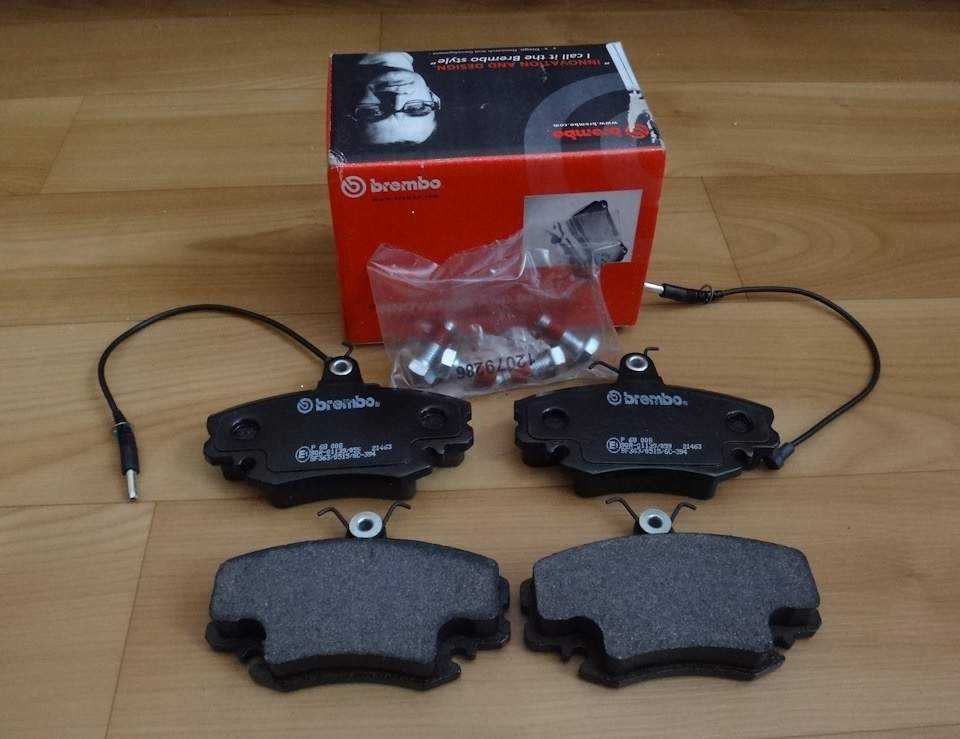

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Проточка дисков

Иногда специалистами рекомендуется повременить с заменой дисков на Рено Логан и ограничиться их проточкой. Перед осуществлением процесса требуется четко определить толщину диска, которая будет фигурировать после проточки. Основное требование – чтобы данный параметр оставался в зоне регламентного допуска. После токарных работ обязательно замеряйте толщину дисков.

Основные направления диагностирования тормозной системы

  1. Контроль уровня жидкости в тормозном контуре и анализ ее состояния.
  2. Подтяжка и регулировка привода ручного тормоза.
  3. Ревизия тормозных узлов, присутствующих на задней оси. Иногда требуется замена (или проточка) барабанов, а также колодок Рено Логан.

Подготовка

Владелец в любом случае знает, доливалась ли жидкость после замены колодок. Чтобы понизить её уровень, открывают капот.

Здесь находится тормозная жидкость

Находим бачок, на котором будет пробка с датчиком. Ничего не отключая, откручиваем пробку и доводим уровень до метки «MIN» или чуть ниже.

Маркировка тормозной жидкости для седана Логан – DOT 4 (коричневая).

На домкрат!

Если меняем колодки слева, поворачиваем руль налево. Затем ослабляем крепление колеса, поднимаем кузов на домкрате, подкладываем страховку…

Всё готово к замене

Сняв колесо, можно видеть тормозной суппорт. Кстати, не забудьте задействовать «ручник»!

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трёх правил:

  • Лучше менять все четыре колодки. Иногда их меняют парой – две «средних» или две «внешних»;
  • Правило для механизма «плавающая скоба»: не отрывайте скобу, не отжав поршень внутрь;
  • Если винт был выкручен из пальца суппорта, при монтаже на винт наносят специальную смазку.

По идее, лучше будет выкрутить все винты крепления скоб. И обработать их новой смазкой.

Это интересно: Рено Логан замена габаритной лампочки (видео)

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

2163-5-12-02-08

Раздвижными пассатижами полностью утапливаем поршень в цилиндр.

Если выступающая из тормозного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, полностью утапливаем поршень в цилиндр раздвижными пассатижами.

Аналогично заменяем колодки на другой стороне автомобиля.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается

Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

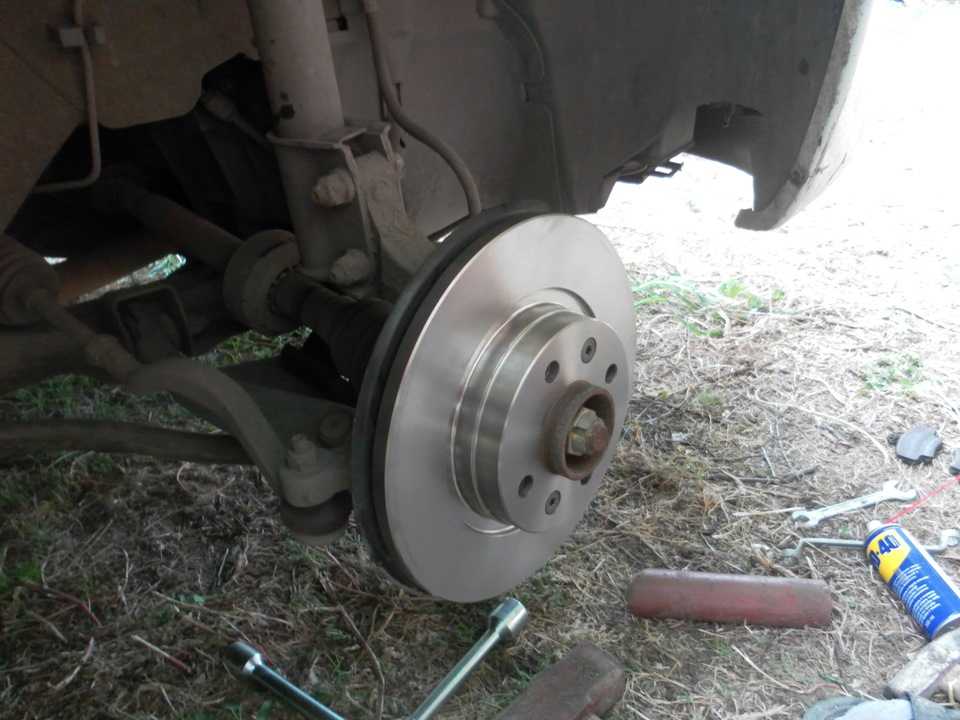

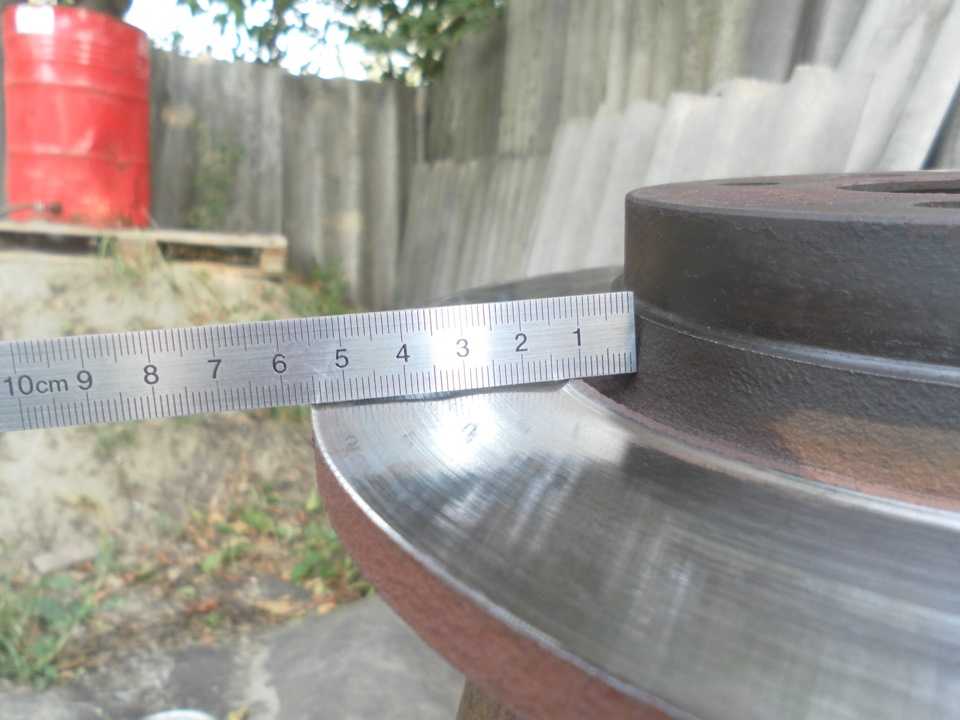

Renault Logan Prestige › Бортжурнал › Замена передних тормозных дисков.

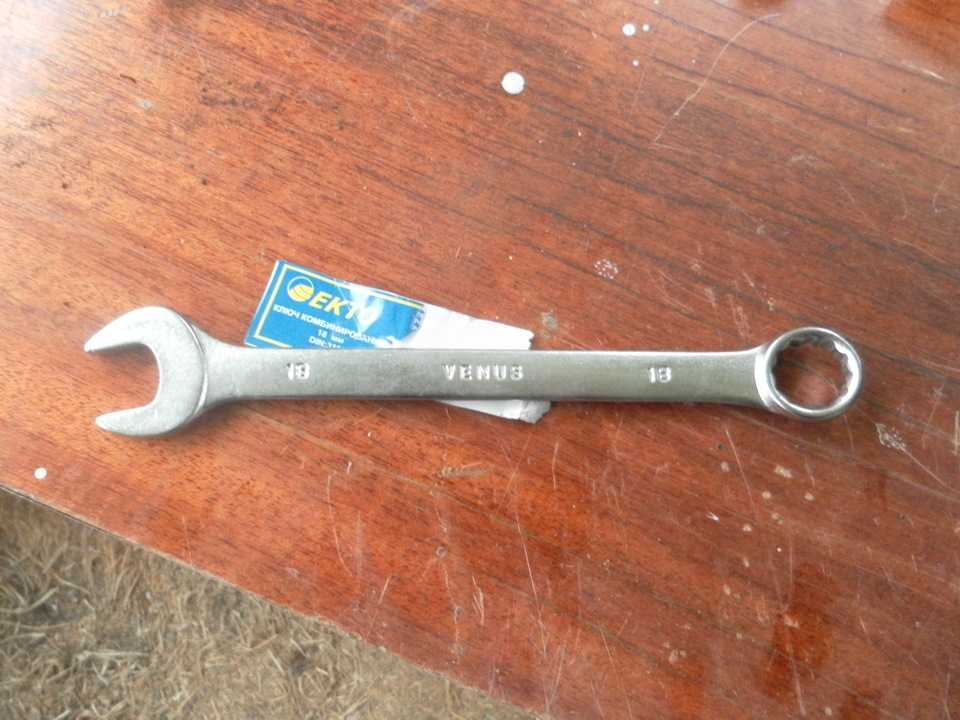

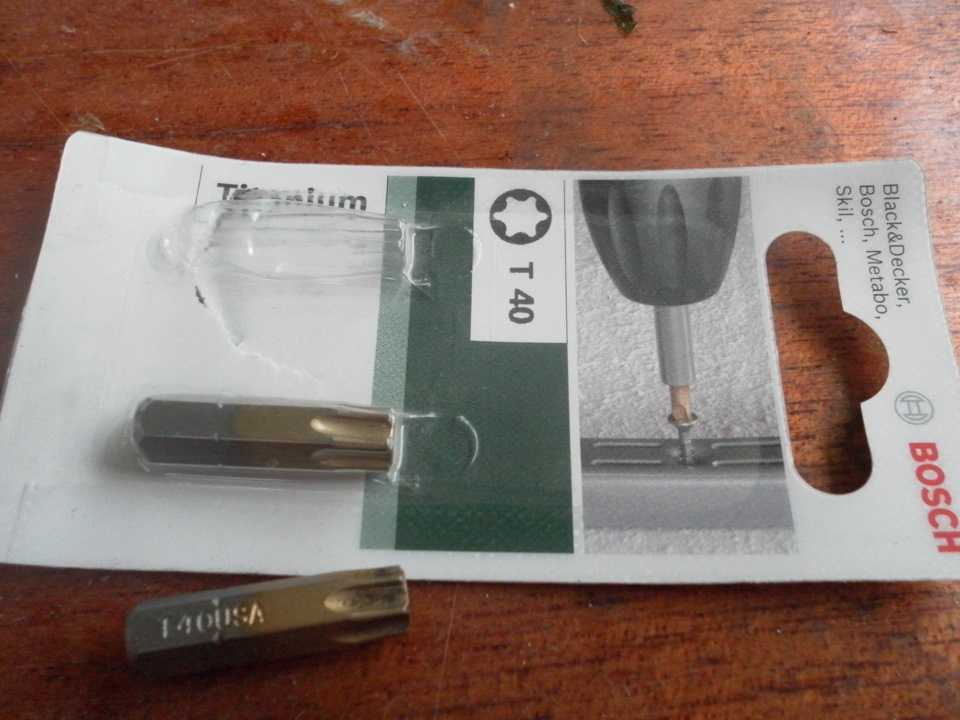

Кроме домкрата и балонника нам понадобятся следующие инструменты:— ключ на 13 комбинированный;— ключ на 17 рожковый, уменьшенной толщины;— длинная мощная плоская отвертка или плоская монтировка;— шприц от 20 кубов и более;— бутылочка для лишней тормозухи;— ключ на 18 комбинированный;— бит Torx T40 (ну и соответствующая отвёртка);— щётка металлическая.

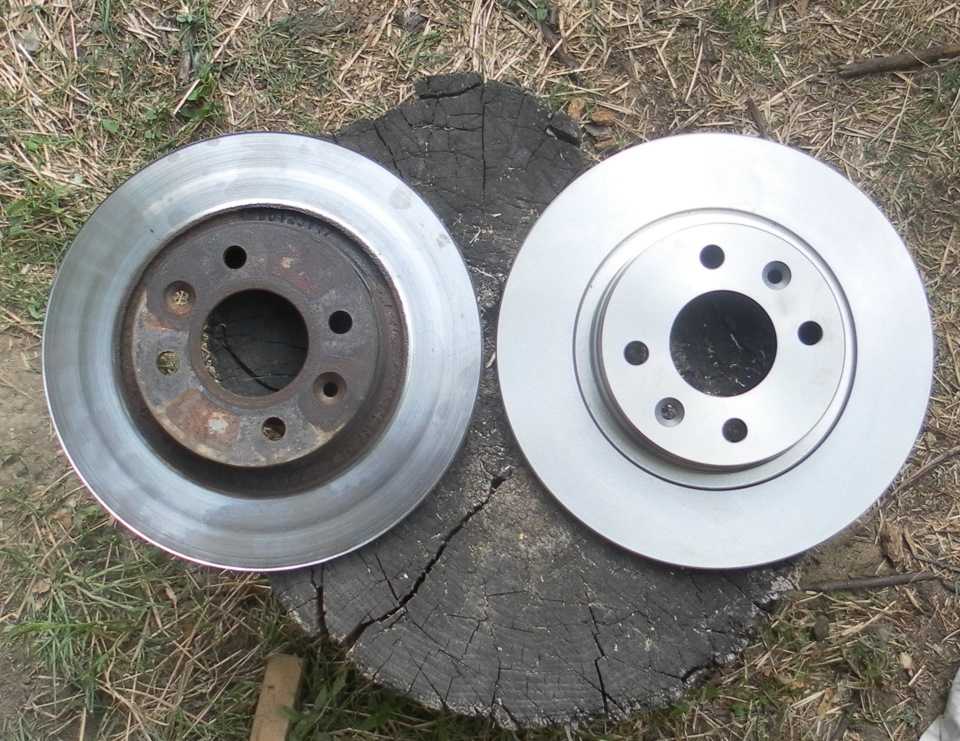

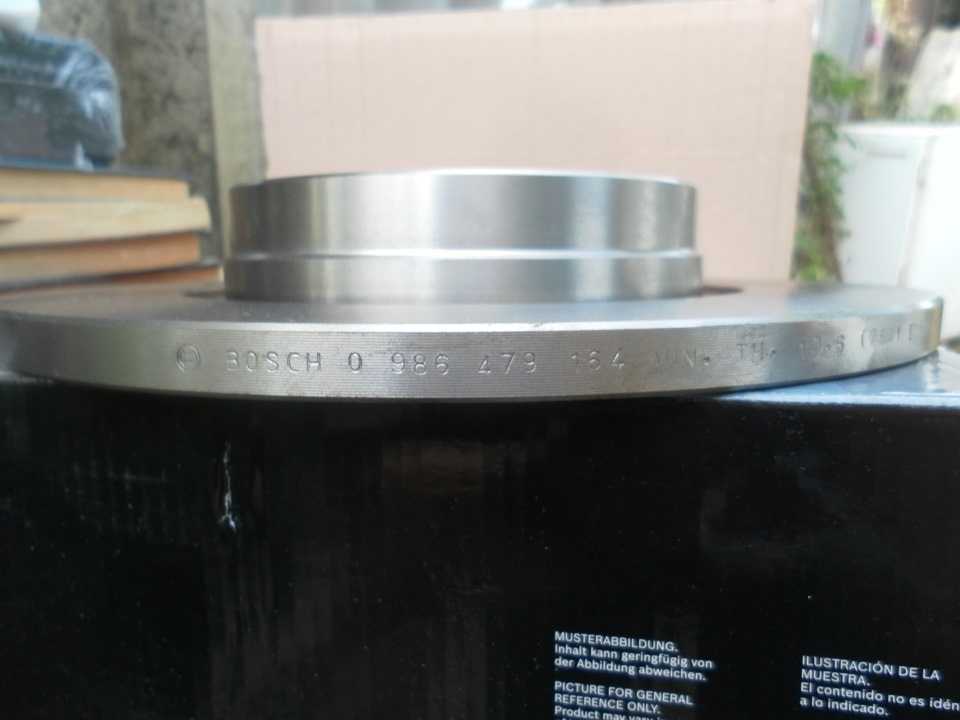

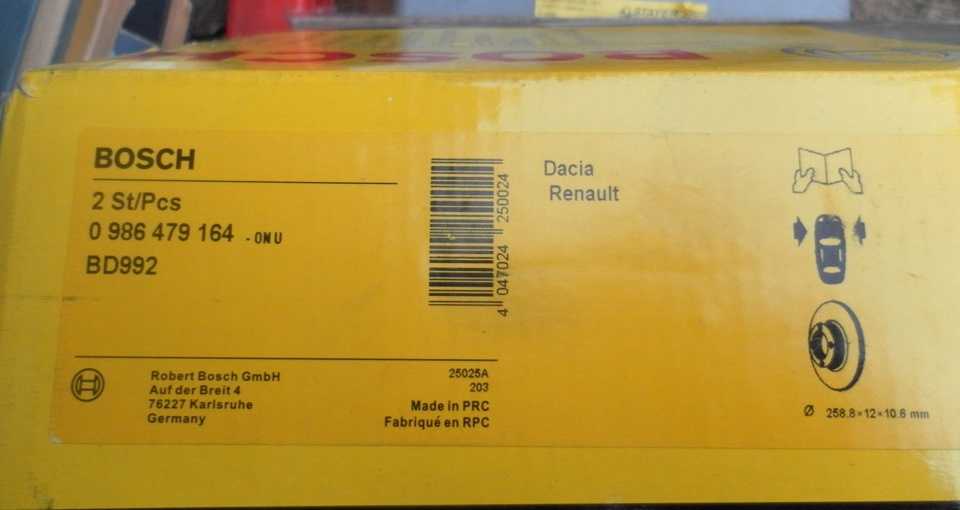

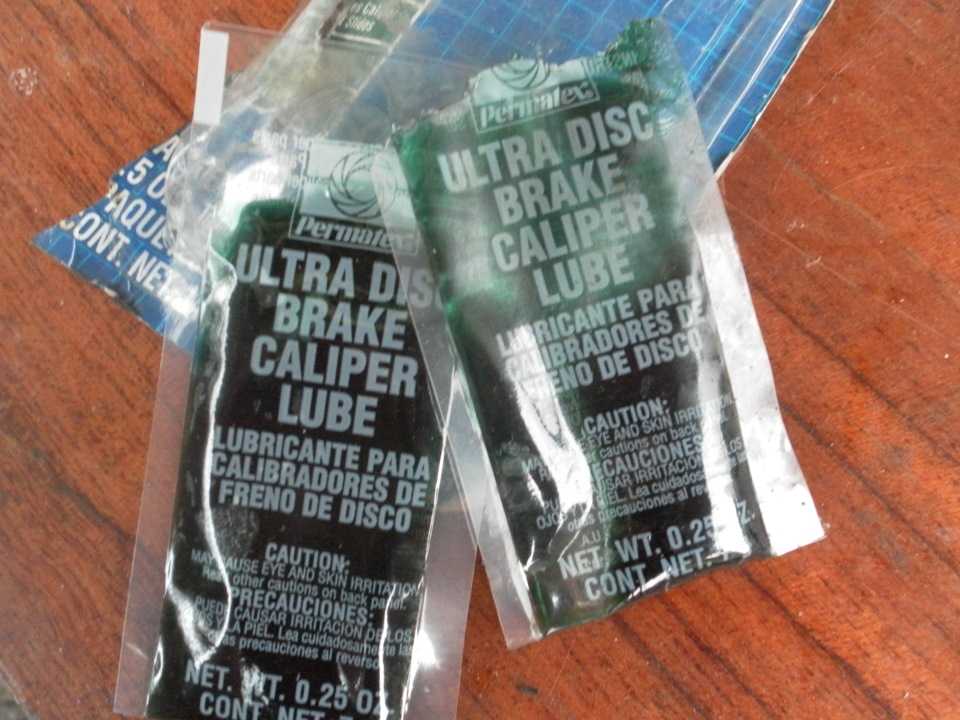

Куплены тормозные диски Bosch и специальная высокотемпературная смазка для направляющих суппорта. Почему Bosch? Да просто мне надо было успеть за отпуск — брал из наличия. Ну ничего, вроде ездит пока

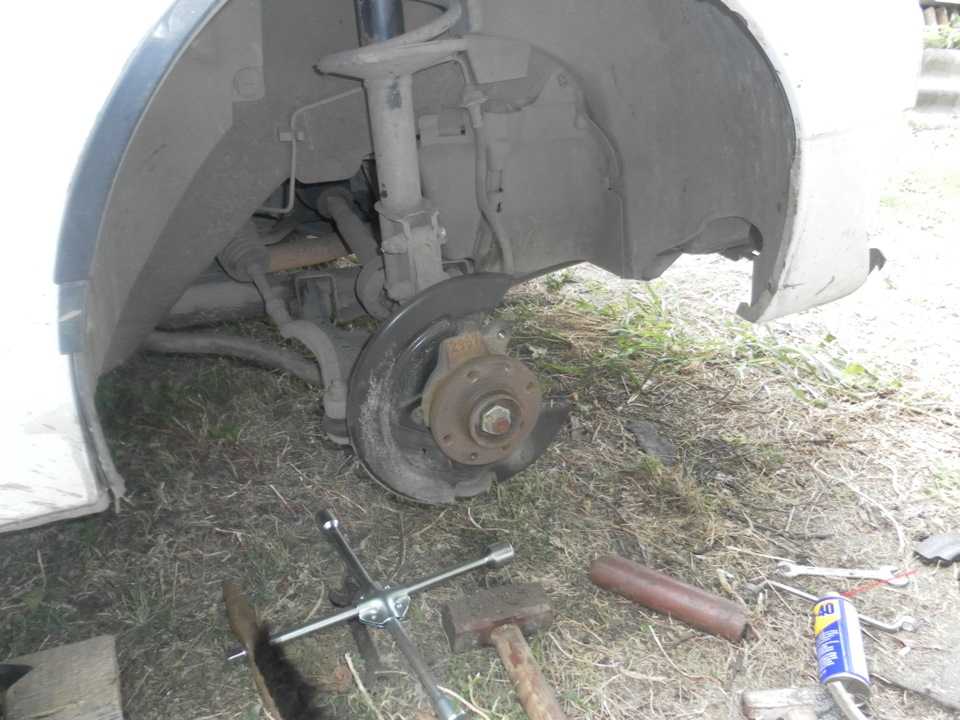

Сначала всё просто.— Осторожно, чтобы не порвать пыльник, придерживая ключом на 17 верхнюю направляющую суппорта, накидным на 13 выкручиваем из нее болт, откидываем суппорт с рабочим цилиндром, вынимаем внешнюю колодку, возвращаем суппорт обратно.— Открываем крышку бачка на ГТЦ, вставляем отвёртку между тормозным диском и колодкой и отжимаем рабочий цилиндр. Ни колодку, ни тормозной диск нам не жалко — они под замену

По мере подъёма уровня тормозухи в бачке, откачиваем лишнюю шприцом. Когда рабочий цилиндр отжат полностью, вынимаем вторую колодку.— Так же, как и верхнюю, откручиваем нижнюю направляющую и снимаем суппорт. Подвешиваем его проволокой на что-нибудь, чтобы он не висел на шланге.— Ключом на 18 откручиваем два болта, удерживающие скобу на башмаке, снимаем её. Откладываем её пока в сторону.— Битой Т40 откручиваем два винта, удерживающие тормозной диск на ступице.

Вот тут нюанс! Тормозной диск за 110 тысяч км неслабо так прирос к ступице и не снимается.

— Берём болты, которыми крепилась скоба, вкручиваем их в их же штатные отверстия на башмаке, они упираются изнутри в тормозной диск. Закручивая их по очереди, спрессовываем диск со ступицы.

Будьте осторожны! Иногда диск спрессовывается рывком и падает на ногу! Чтобы предотвратить падение, можно наживить пару колёсных болтов, чтобы диск повис на них.

— Ставим новый диск, прикручиваем его.

Теперь возвращаемся к скобе.— Аккуратно отжимаем пыльники и вынимаем направляющие. Одну из направляющих я вынул только при помощи такой-то матери — закисла намертво. Тщательно вычищаем как сами направляющие, так и соответствующие углубления в скобе.— Закладываем новую высокотемпературную смазку, ставим направляющие.— Металлической щёткой тщательно чистим место установки колодок.— Устанавливаем скобу на место.— Прикручиваем суппорт за нижнюю направляющую.— Устанавливаем на место новые колодки.— Опускаем суппорт, прикручиваем верхнюю направляющую.— Давим на тормоз несколько раз, чтобы рабочий цилиндр занял своё место, проверяем уровень тормозухи, чтобы не ушла.— Ставим на место колесо, переходим на другую сторону.

Всё! Спасибо за внимание

P.S. Прошу прощения, фоток самого процесса мало — я тогда не всё снял. Если нужно руководство с картинками, его можно найти на форуме logan.ru вот тут: forum.logan.ru/viewtopic.php?f=23&t=6563. Там несколько иначе отжимают цилиндр, но это не принципиально, отжимайте как хотите, главное, не порвите пыльник

UPD. За давностью лет, упустил кое-какие нюансы. Сейчас поправил.

Порядок замены передних тормозных колодок на автомобиле Рено Логан 1

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан 1

  1. Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

  1. Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

  1. Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей.

  1. Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

  1. Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

  1. Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

  1. Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

  1. Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан 1

Сравнительный тест-ремонт

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово.

None «Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

None Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

По идее, подтяжка ручника Рено Логан не связана с настройкой тормозных механизмов. Но иногда открывать барабаны всё же приходится. Так поступают, когда выполнить сразу два условия (отсутствие «прихватывания» надёжная фиксация) не получается в принципе.

Как Снять Тормозной Барабан На Рено Логан

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Тормозной барабан на Рено Логан следует снимать в случаях его износа либо повреждения, подмены тормозных цилиндров либо колодок, также для диагностики общего состояния тормозной системы.

Подготовительный этап

Для того, чтоб приступить конкретно к снятию, нужно провести несколько предварительных работ:

  • Поставить автомобиль на ровненький участок земли.
  • Включить 1-ю передачу.
  • Поставить под фронтальные колёса противооткатные упоры.
  • Отключить стояночный тормоз.
  • Снять колесо.

Снимаем колесо и лицезреем наш заржавелый тормозной барабан

Нам потребуется

После того как автомобиль подготовлен, нужно подобрать весь нужный инструмент:

  • Плоская отвёртка.
  • Торцевая головка на «30» (для снятия ступичной гайки).
  • Набор ключей для снятия колеса.
  • Особый съёмный инструмент для демонтажа тормозного барабана (как поменять тормозной барабан без съёмника тщательно в этом материале).

Зависимо от поставленных вами задач, для выполнения работ может потребоваться так же:

  • Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
  • Штангенциркуль (для замера степени износа тормозного барабана).

Приступаем к работе

Когда всё будет приготовлено, можно приступать к работе.

  1. При помощи плоской отвёртки необходимо поддеть и снять защитный колпачок ступицы.

Как снять тормозной барабан на рено логан.

как снять задний тормозной барабан в обыденных критериях, без съемника, используя средства находящиеся под рукой в гараже

Съемник заднего тормозного барабана своими руками Logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Установка тормозного барабана

Аналогичный порядок работ, проделываем с обратной стороны. Порядок сборки барабана происходит строго в оборотной последовательности.

После окончания работ нужно проверить регулировку ручного тормоза. Для этого включите ручник и поглядите качество его работы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
