Замена радиатора печки на ваз 2108 (фото и видео)

Принцип работы

Воздух снаружи автомобиля принудительно всасывается внутрь, с помощью вентилятора, предварительно обогреваясь радиатором. В свою очередь, радиатор должен быть довольно теплым, иначе в салон будет поступать холодный поток воздуха. Принцип таков – чем дольше работает двигатель автомобиля, нагревая охлаждающую жидкость, тем теплее будет воздух, попадающий в салон.

Распределение воздуха внутри автомобиля происходит следующим образом. Первоначальный поток, напрямую идет к окнам обогрева ног пассажиров и водителя, а также, выходит на панель. Часть потока задерживается, за счет расположения заслонок, и воздух немного охлаждается. Таким образом, на ветровое стекло подается более холодный воздух, чем в салон.

Показатели печки – при 20 градусах ниже нуля, при условии, что она работает на максимум, салон прогревается до 20 градусов со знаком «+», а в области ног температура будет на 5 градусов выше.

Модернизация печки

Отопитель (внешний вид)

Если Вас не устраивает то, как работает печка в ВАЗ 2108, то ее можно попробовать модернизировать. Для этого не нужно менять радиатор, патрубки или еще что-то, а достаточно просто купить герметик и стекловолокно, буквально один квадратный метр.

Печку следует полностью разобрать до основания. Все ее детали тщательно промыть, и начать последовательную сборку

Особое внимание обратите на ухо кожуха, так как оно довольно часто ломается, и может потребовать замены. Вставив и проклеив все заслонки, залейте швы герметиком

Склейте обе половины кожуха, и подождите пока герметик схватится. Далее соберите внутренние детали печки. После того, как печка будет собрана, обклейте ее вокруг стекловолокном. Это увеличит температуру в салоне примерно на 5-10 градусов.

Данное улучшение было взято с автомобиля ВАЗ 2108, на котором была установлена низкая панель. Так что, при обычном типе восьмерки, данный метод работает безотказно.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

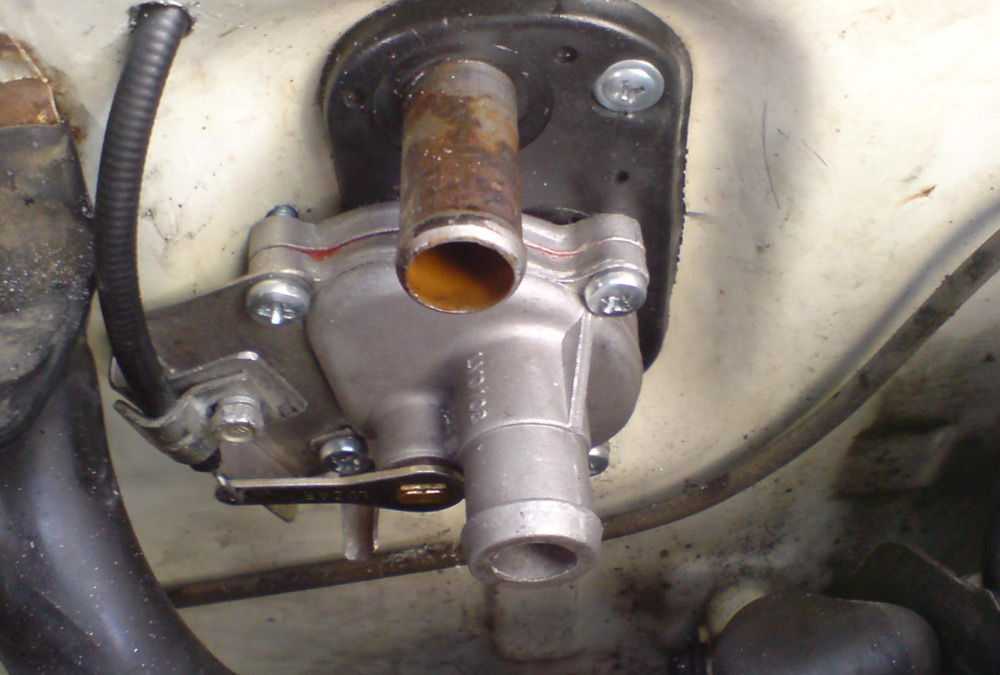

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

• набор крестовых и шлицевых отвёрток;
• набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
• силиконовый герметик;
• ёмкость для слива охлаждающей жидкости;
• щётка по металлу;
• универсальная проникающая смазка WD-40 или её аналог;
• смотровая яма, эстакада или подъёмник;
• ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
4. Берём новую запчасть и производим сборку в обратном порядке.

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

• Home
• Автогараж
• Как Открыть Кран На Печку Ваз 2109

Самостоятельная подмена крана печки ВАЗ-2109 высочайшая и низкая панель

Исходя из практики, обычно кран отопителя требуется поменять, если он начал течь либо прикипел так, что его регулятор перестает двигаться. Старенькый отремонтировать нельзя, и продать он не может быть восстановлена. Хотя без этого элемента подогрев салона работать нормально не имеет возможностей.

Как конкретно делается подмена испорченного крана печки на автомашине ВАЗ-2109 – рассказывается в истинной статье.

Замена крана печки ВАЗ 2109 своими руками

Ни для кого не секрет, что такие неприятные моменты, как ремонт автомобиля, не редкость. Одно радует, что крупные узлы и детали подвержены поломке не столь часто.

А вот мелкого ремонта не удалось избежать ни одному автовладельцу.

Иногда возникает проблема краника печки отопления. Когда наступил тот самый момент, владелец ВАЗ 2109 поймет сразу. Утечка охлаждающей жидкости не останется незамеченной. Салон автомобиля заполнится неприятным запахом, намокнет обшивка пола. Еще одна поломка крана связана, с невозможностью переключить подачу воздуха. Понятно, что замена неизбежна.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

• корпус печки из пластика;
• радиатор системы обогрева (подключенный к системе охлаждения);
• вентилятор с электроприводом;
• воздуховоды;
• механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Выполнение работ

Автомашину необходимо установить на яму или рампу. Колеса ее фиксируются упорами. К работе следует приступать не ранее чем остынет двигатель. Не забудьте задействовать ручной тормоз! Потребуется также отключить аккумулятор – достаточно будет снять с него минусовый провод.

Без слива тосола обойтись не удастся. Потому подготовленную емкость устанавливают под предназначенное для этого отверстие и, открутив пробку, ждут, пока ОЖ не вытечет полностью.

Далее нужно отсоединить патрубки, соединяющие двигатель непосредственно с пришедшим в негодность механизмом. На них ослабляют крепящие хомутики. Щеткой очищают резьбы на двух шпильках, удерживающих собственно кран обогревателя. Как свидетельствуют отзывы – без WD40 легко снять неисправный узел, скорее всего, не получится.

Только после этого можно полностью раскрутить хомуты и снять патрубки

Обратите внимание, иногда в них остается некоторое количество тосола. Следует быть к этому готовым и иметь наготове посудину

Чтобы не испачкать руки, стоит также надеть перчатки.

Завершив работы со стороны капота, нужно перейти в салон. Без снятия торпеды, а точнее, ее боковой панели, также обойтись не удастся. Открыв доступ к остальным патрубкам, их демонтируют. В тех ситуациях, когда выясняется, что они вполне сохранили свои свойства и в замене не нуждаются, их необходимо будет отсоединить только от крана. И из этих трубок также нередко течет ОЖ – будьте к этому готовы.

После того как кран был избавлен от трубок, вновь перемещаемся под днище транспортного средства. Здесь, при помощи ключа на 10, откручивают гайки, удерживающие на месте названный выше элемент. Затем, вернувшись в салон, вытягивают сам кран, сняв фиксатор-пружинку. Лишь после этого разрешается демонтировать тросик, ведущий к регулятору.

Устанавливая новый механизм, не забудьте вернуть тягу на место.

Производится сборка в обратном порядке.

Как показывает практика, достаточно часто автовладельцы оставляют старые прокладки, меняя сам кран. Делать это не следует ни в коем случае. Даже если уплотнители выглядят хорошо, они все же имеют весьма ограниченный ресурс и могут быстро прийти в негодность. Новые поставляются в комплекте и тратится дополнительно на них не придется.

Возвращая на кран патрубки, места соединений следует обработать силиконовым герметиком, это позволит забыть о проточках на долгое время.

Перед заполнением системы тосолом верните сливную пробку на место.

На автомобилях ВАЗ нередко возникают проблемы с краном печки, при которых требуется замена крана отопителя. Чаще всего владельцы ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114 и 2115 сталкиваются с течью крана отопителя или с тем, что кран «закис» (или «прикипел», как это еще называют). В обоих случаях кран печки ВАЗ необходимо снять и заменить.

Замену крана отопителя на ВАЗ рекомендуется проводить на смотровой яме или на подъемнике. Чтобы заменить кран печки, необходимо следующее:

• набор ключей и отверток,
• пустая тара, чтобы слить охлаждающую жидкость,
• силиконовый герметик,
• WD-40,
• новый кран печки для замены (лучше всего выбрать керамический, с комплектом резиновых прокладок).

Чтобы заменить кран печки ВАЗ, нужно сделать следующее:

2. Найти патрубки, идущие к крану печки, ослабить их хомуты. Если резьбовые соединения хомутов не откручиваются, их следует зачистить и обработать WD-40.

3. Снять оба патрубка. На этом этапе лучше иметь под рукой тару под охлаждающую жидкость, так как из патрубков может вытечь какое-то количество ОЖ.

4. В салоне снять боковую накладку с торпедо и открутить патрубки.

5. Вернувшись под машину, открутить крепления крана печки.

6. Снова вернуться в салон, потянуть на себя кран отопителя, снять пружину фиксатора и снять трос управления краном.

Снять и заменить кран печки на автомобиле ВАЗ своими руками несложно!

7. После этого можно снять старый кран печки и установить на его место новый. Кран печки на ВАЗ снимается со стороны салона, его необходимо потянуть в направлении пассажира.

8. Прежде чем затягивать крепления нового крана печки, следует сначала подсоединить трос, так как после того, как кран будет прикручен, это будет очень трудно сделать.

После того как монтаж нового крана отопителя завершен, следует залить охлаждающую жидкость, а также проверить систему охлаждения на наличие воздушных пробок.

Модернизация отопителя ВАЗ 2109

Снятие крана отопителя

В моторном отсеке ослабляем затяжку хомутов крепления подводящего и отводящего шлангов отопителя к патрубкам крана…

…и снимаем шланги с патрубков.

В салоне крестообразной отверткой ослабляем затяжку хомутов крепления шлангов радиатора отопителя к патрубкам крана…

…и снимаем шланги.

Снимаем скобу тяги и выводим тягу из отверстия рычага крана.

В моторном отсеке ключом «на 10» отворачиваем две гайки крепления корпуса крана к щитку передка.

В салоне вынимаем кран.

Снимаем с крана прижимные шайбы (металлические).

Снимаем резиновые прокладки патрубков крана со щитка передка.

Устанавливаем кран отопителя в обратной последовательности. Заправляем систему охлаждения двигателя жидкостью и проверяем герметичность соединений.

Любителям «повозится» с авто и поэкспериментировать можно провести небольшую модернизацию крана старым «дедовским» способом. При этом потребуется шаровой водопроводный кран с угловой ручкой. Последовательность действий будет следующая:

1. 1. Слить охлаждающую жидкость;
2. 2. Открутить заглушку в кранике и вытащить клапан. Он больше не пригодится.
3. 3. В качестве новой заглушки подойдет 3-х копеечная монета СССР. Ее надо будет вставить в «стакан»;
4. 4. Закрутить заглушку;
5. 5. Под капотом обрезать патрубок отопителя и установить водопроводный кран;
6. 6. С обеих сторон завернуть хомуты;
7. 7. Залить тосол;
8. 8. Проверить систему.

Каждый автолюбитель сам вправе решить, что ему больше подходит. Опытные владельцы ВАЗ 2109 рекомендуют для замены керамический кран . Полная комплектация являет собой непосредственно саму деталь, крепежи, уплотнительные резинки. Ситуаций протекания или «залипания» после установки и в процессе работы не случается.

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

Извините, в настоящее время нет доступных опросов.

Не секрет, что во многом от обращения с предметом зависит срок его службы и надежность функционирования. Это как нельзя кстати подходит для отопителя в машине. Чем правильнее вы будете его эксплуатировать, тем лучше и дольше печка сможет работать.

Есть несколько простых правил, придерживаясь которых, вы продлите срок службы этого узла.

1. Во время холодов печкой управляйте двумя режимами. Сначала заведите машину, выставьте положение регулятора «Все на стекло», а уже во время движения переключитесь на направление тепла в ноги.
2. Не перекрывайте сопла, подающие воздух.
3. Наличие ковров на полу в салоне потребует от вас направить сопла выше.
4. Старайтесь всегда поддерживать стекла в чистоте.
5. Используйте кондиционер при сырой погоде.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Приводим в чувства радиатор

Как правило, приходит в негодность не вся система, а только какая-то ее часть. Первые признаки, что необходимо вмешаться, это специфический запах в салоне, появление пара из вытяжных отверстий, очень быстрое испарение охлаждающей жидкости. Прежде всего необходимо проверить радиатор. Не стоит лезть с проверками, когда мотор работает или еще не остыл. Неполадка, чаще всего, кроется в радиаторе, в области крана отопителя или электросхеме. Рассмотрим эти слабые места подробнее.

Замена крана или электромоторчика – не первоочередный шаг, сначала нужно хорошенько осмотреть радиатор на предмет протечки. Затем придется его снять и совершить проверку герметичности. Извлечение радиатора производится в следующем порядке. Сначала надо отсоединить и (желательно) удалить аккумулятор автомобиля, полностью слить антифриз из системы охлаждения и отсоединить провода от датчика, включающего моторчик вентилятора.

Замена электромоторчика радиатора

После того как агрегат снят, необходимо поставить плотные заглушки на патрубки или отверстия (кроме одного), к которым они подсоединяются. Через оставшийся вход требуется закачать воздух в радиатор

Только действуйте осторожно: не допускайте давления воздуха свыше 0,2 МПа. После этого опустите радиатор в ванную с водой, желательно, чтобы она полностью его покрывала

Замена электромоторчика радиатора

Краники печки все одинаковые, а вот радиаторы отопителя бывают трех видов:

• медные;
• алюминиевые оригинальные (ДААЗ);
• алюминиевые китайские.

ПОДРОБНОСТИ: Предохранители и реле ВАЗ 2106

Кран отопления печки

Самые лучшие из них — оригинальные, произведенные в России, на заводе ДААЗ. В них есть завихрители, которые обеспечивают прогревание салона уже при температуре охлаждающей жидкости — 60°. Медные радиаторы прочнее, их можно запаять в случае пробоя, но с ними салон прогревается только при 80-85°. Худший вариант — это китайские радиаторы. Они очень непрочные, в них нет завихрителей. С ними в салоне тепло, только если стоять в пробке или крутить движок выше 2500 оборотов.

Теперь главный секрет: чем так повезло автовладельцам, у которых салон с высокой панелью. Все очень просто. Во-первых, им не нужно возиться с тросами подсоса и спидометра. Во-вторых, если нужно заменить радиатор печки, достаточно снять рулевой кожух, открутить все винтики крепления торпедки и просто отодвинуть ее правый край подальше в салон. Все готово, можно снимать радиатор.

Похожие новости

От свойства нового крана почти во всем зависит и длительность его эксплуатации, и надежность работы всей системы.

Всего на русском рынке есть три вида данного узла. Имеются в виду:

• стандартный, другими словами родной, применяемый производителем;
• шаровый кран;
• глиняний.

1-ый стоит очень дешево, но при всем этом обычно и служит довольно маленький период времени. По этой причине останавливать на нем собственный выбор стоит только тогда, когда у автовладельца нет излишних средств либо если ничего другого приобрести не удалось.

Замена крана отопителя на Ваз 2108-09.

Если потёк кран отопителя на Ваз 2108-09, то смотрите это видео. В нём тщательно показан процесс замены старенького.

• большой надежностью;
• прочностью;
• неплохой пропускной способностью.

Неисправность – характерные признаки

Течь, одной из причин которой может стать именно неисправный краник отопителя, определяется по двум характерным признакам:

• Появились мокрые следы на полу;
• В салоне слышен характерный запах охлаждающей жидкости — тосола или антифриза.

Каждый из указанных признаков говорит о необходимости осмотреть состояние узла на предмет обнаружения в нем течи. Если вовремя не отремонтировать печку, вскоре могут возникнуть серьезные проблемы, переливающиеся в дорогостоящий ремонт.

Помимо крана, источником течи могут выступать шланги, патрубки, радиатор.

Производить замену крана отопителя на автомобиле ВАЗ 2108-09 нужно лишь в том случае, когда вы заметили нарушения в его герметичности. Самый главный признак течи крана печки — появление в салоне авто луж охлаждающей жидкости на ковровом покрытии спереди у ног пассажира и типичный сладковатый запах.

Замену крана печки на таких автомобилях как ВАЗ 2108 и ВАЗ 2109 в большинстве случаев можно сделать собственноручно, чтобы сэкономить деньги.

Распространенными причинами являются протекание под рычагом переключения или мембраны заслонки крана. В этих двух случаях замену не рекомендуется откладывать на потом, потому что течь крана отопителя — это не только источник неприятного запаха, но и снижения необходимого уровня охлаждающей жидкости.

О том, что краник отдал течь, свидетельствуют последующие признаки:

• на полу в салоне обнаруживаются следы воды;
• в машине появился соответствующий запах тосола.

Найдя один из вышеназванных симптомов, нужно непременно оглядеть вышедший из строя узел. Принципиально осознавать, что если не убрать поломку вовремя, то потом ремонт обойдется в еще огромные средства, и выполнить его своими руками, вероятнее всего, уже не получится.

Как произвести осмотр? Пригодится забраться под капот со стороны мотора. Необходимо подчеркнуть, что протечка может произойти в разных местах охлаждающей системы, поэтому пригодиться исследовать ее всю. Удобней это делать с фонариком. ОЖ, а именно, часто капает из:

• радиатора;
• мест соединений шлангов и патрубков.

Смотрите:

Это требование тем паче животрепещуще, если на дворе стоит зима, ведь без подогрева в машине будет передвигаться очень неуютно и к тому же небезопасно, если предстоит длительное путешествие по малонаселенной местности.

Инструкция по замене крана отопителя

• На блоке двигателя откручиваем пробки и сливаем охлаждающую жидкость.
• Зачищаем шпильки на кране щёткой из металла от ржавчины. Для лёгкого откручивания гаек со шпилек смазать их WD40 или Автоунисмой.
• Откручиваем хомуты на шланге и снимаем их. Не забудьте подставить тару для собирания жидкости, которая ещё осталась в патрубках системы.
• Вернуться в салон и открутить, как мы уже ранее говорили, боковую накладку и хомуты на шлангах печки. При этом сразу лучше поменять эти шланги.
• Далее в салоне машины вытяните шланг, отсоедините трос, не забывая убрать пружинный фиксатор. Возьмите новый кран, установите трос и зафиксируйте пружинным фиксатором, а потом прикрутите его к кузову.
• Дальнейшую сборку проводите в обратном порядке. При установке шлангов на место воспользуйтесь герметиком для лучшей герметизации соединений.
