Установка кнопки «старт/стоп» вместо замка зажигания: делаем своими руками

Начальная и конечная стадия

Обе одинаковы при подключении кнопки с разными заданными параметрами. В любом случае на торпеде придется вырезать «окошко», куда будет встроена сама пусковая кнопка. Кстати, некоторые предпочитают устанавливать ее на консоли возле ручки переключения передач, внизу. Но самое популярное место, все же, торпеда.

Вариантов используемых при этом инструментов – миллион: наш изобретательный народ не сильно заморачивается поиском специального оборудования. Применялись и паяльник, и канцелярский нож, и дрель, которой делаются по окружности дырки, после чего отверстия растачиваются в круг пилкой от лобзика…

Желающие могут придумать свое ноу-хау, использовать предложенные – или взять напрокат «правильный» инструментарий. Не требует уточнений и получение доступа к проводам: согласно схеме от вашей модели, разбирается консоль и/или так называемая «борода».

Последним же штрихом будет установка заглушки на уже ненужный замок зажигания. Заглушка идет в комплекте с системой; инструкции к пользованию она не требует: вставил на пружинные лапки – и все дела.

Что такое кнопка старт-стоп

Даже если отбросить все дополнительные функции кнопки, то сам по себе факт отказа от ключей при запуске двигателя значительно упрощает жизнь водителю. Несмотря на массу электротехнических нюансов, установка кнопки может проводиться по нескольким методикам, от которых зависит функционал кнопки.

  1.  Самый простой вариант — установка кнопки параллельно с ключом зажигания. Схема работает просто — мы вставляем ключ в замок, поворачиваем его, а только после этого для запуска двигателя нажимаем на кнопку. Несмотря на то, что в такой установке смысла не особо много, некоторые предпочитают такой вариант, как самый простой. Это обычная установка кнопки в разрыв ветки запуска стартера. Все остальное подключает замок.
  2. Установка кнопки независимо от ключа зажигания. В таком случае замок остается нетронутым, а кнопка включается в обход всех функций замка. Смысл такой установки тоже не до конца понятен, хотя этим методом некоторые пользуются.
  3.  Кнопка запуска может активировать все электрооборудование автомобиля и быть полной заменой ключу зажигания. Самый сложный вариант установки, зато он позволяет полностью отказаться от замка.
  4.  Более сложные схемы подключения, которые включают в себя таймеры, регуляторы токов, а длительность нажатия кнопки может изменять функции устройства.

Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?

Некоторые водители считают, что
установка кнопки Start / Stop делает машину уязвимой для угонщиков. Это не так: устанавливать ее
можно, и это безопасно. Почти все современные автомобили имеют бесконтактные
ключи-брелоки. Если предположить, что злоумышленник каким-то образом открыл
дверь авто, но при этом он не использовал «родной» ключ, кнопка не
даст запустить мотор. Защитить машину от профессиональных угонщиков это, скорее
всего, не поможет, ведь они используют ретрансляторы для радиоперехвата сигнала
от пульта управления авто. Одно из подобных устройств называется
«Волна», его можно купить в интернете.

Но от угона можно защититься. Не стоит
хранить ключ-брелок рядом с окнами и входными дверьми, чтобы у преступников не
было возможности перехватить исходящий сигнал. Старайтесь держать его в
толстостенной коробке или в пакете Фарадея. Можно завернуть в фольгу.

Проведите тест. Подойдите с закрытым таким образом
ключом к вашему автомобилю. Если двери не разблокируются, значит, защите можно
доверять.

Наличие клавиши Start / Stop — прежде всего комфорт и сокращение
временных затрат на запуск мотора

Это очень важно, ведь мы постоянно спешим.
Чтобы установить кнопку по простой схеме, глубоких познаний в электротехнике не
потребуется. Самое главное здесь — не перепутать местами провода

При наличии
кнопки процесс запуска двигателя становится комфортным. Отпадает необходимость
вставлять ключ в замок (что в темноте делать очень неудобно). Также сам замок
иногда клинит.

Кнопкой особенно удобно заводить мотор при
спешке. Новички, еще не выработавшие навыки «слепого» управления,
начинают нервничать и производить лишние действия. Это может привести к тому,
что на зеленый сигнал светофора машина не тронется с места.

Можно ли устанавливать кнопку Start-Stop?

Отзыв после длительной эксплуатации

Давно мечтал поставить в свой автомобиль кнопку Start-Stop и наконец мечта осуществилась. На новый год получил от Деда Мороза из Китая вот такой набор:

Примерная стоимость такого девайса на тот момент составляла около 1’300 рублей.

Скажу сразу, что на моем автомобиле не было никакого иммобилайзера, поэтому дополнительным плюсом кнопки был встроенный иммобилайзер с 2-мя метками.

Благо сам занимаюсь установкой автосигнализаций уже более 20 лет, поэтому монтаж девайса мне обошелся бесплатно. А так установка стоила бы около 2-3 тыс. рублей в зависимости от автомобиля.

После аккуратного снятия личинки замка зажигания (с возможностью обратной установки при необходимости):

Но радость от эксплуатации продлилась недолго…

Не могу сказать ничего плохого о самом устройстве. Все работало отлично без сбоев и без нареканий (несмотря на то, что это не фабричный Китай). Не было никаких поломок.

Так что же выявилось после установки и в ходе эксплуатации?

Плюсы:

  • Не нужно пользоваться ключом для включения зажигания и запуска двигателя.
  • Встроенный иммобилайзер с 2-мя метками.
  • Эстетическое удовлетворение.

Минусы:

  • После снятия личинки замка зажигания руль перестал блокироваться. Пришлось ставить дополнительный механический блокиратор, чтобы машину никто не укатил. А это дополнительный ключ на связке, т.е. теряется суть бесключевого запуска автомобиля. Хотя с другой стороны блокиратор я бы все равно поставил, т.к. штатный при угоне срывается обычным проворотом. Подробнее о самых распространенных способах угона в моей статье здесь.
  • Для выключения встроенного в кнопку иммобилайзера нужно каждый раз подносить метку к рамке, т.е. опять лишние телодвижения для запуска автомобиля (и это никак не отключается). Поэтому рекомендую при необходимости устанавливать отдельный иммобилайзер с функцией «свободные руки» или автосигнализацию с поэтапной авторизацией или такой же функцией.
  • Несмотря на весь многолетний опыт вождения на ручной КПП всегда есть вероятность заглохнуть. А для того чтобы «быстренько» перезапустить двигатель нужно выполнить целую процедуру (выжать тормоз, нажать на кнопку для выключения зажигания, нажать на кнопку и дождаться запуска), а это, поверьте, намного дольше, чем просто крутануть ключом. С другой стороны вероятность заглохнуть на автоматической КПП практически равна нулю и этот минус отпадет.
  • Если по какой-то причине сел аккумулятор, то завести автомобиль «с толкача» будет не так-то просто, т.к. само устройство питается от бортовой сети и для запуска нужно будет сначала зарядить аккумулятор.

Вывод:

После всего вышесказанного можно сделать заключение, что кнопка Start-Stop не всегда будет полезным устройством. В моем случае даже больше минусов. Однако, если учесть все описанные моменты, то можно будет подобрать и удобный вариант для себя.

Свобода выбора

Заводиться можно по-разному. Причем вариативность процесса опирается на разные параметры.

Ключ зажигания . Замок от него может быть вовсе заглушен, тогда остается только кнопка. Мечта поэта: нажал и завелся. Но есть и альтернатива, при которой сначала поворачивается ключ, затем нажимается старт, и только после этого раскручивается движок. Поклонников этой версии мало – зачем тогда и вовсе затеваться с кнопкой. Но перестраховщики встречаются. Ведь данный симбиоз ключа и кнопки предназначен, скорее, для усиления безопасности автомобиля при попытке угона или несанкционированной поездки.

Срабатывание кнопки

. Есть вариации «нажать и держать». Пока давишь, стартер крутится. Привлекательнее выглядит «нажал-отпустил», а дальше стартер разбирается сам – но некоторые делают выбор в пользу первого предложения.

Зажигание . Может быть ступенчатое: первое нажатие его включает, второе в совокупности с тормозом заводит движок. Может быть одномоментное – зажигание включается одновременно со стартером (соответственно, отдельно не запустишь и в машине с выключенным движком музыку не послушаешь).

Причем перечисленные варианты могут сочетаться друг с другом в разных комбинациях. Соответственно, схемы множатся. Поэтому мы просто расскажем, какой вывод к чему цеплять и какой «фронт работ» вас ждет в целом для реализации намеченных планов.

Впрочем, простейший вариант может собрать и новичок в электрике. А вот выставить «навороты» вроде таймера, задержки запуска и т.п. – по всем этим вопросам лучше к профессиональному автоэлектрику. Да, придется потратиться, но подобные тонкости иногда под силу только спецу.

{banner_content}

Кнопка «старт стоп»: плюсы и минусы

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.


Engine Start-Stop

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Управление устройством

Если поднести брелок к антенне иммобилайзера (находящемуся в ждущем режиме) прозвучит двойной звуковой сигнал.

Если после этого не предпринимать никаких действий, через 50 секунд, прозвучит одинарный звуковой сигнал и система автоматически заблокируется — перейдет обратно в ждущий режим.

В ждущем режиме нет никакой реакции на нажатия кнопки.

Нажатиями разблокированной кнопки циклически переключаются режимы АСС, On, Off. В этих режимах подсветка кнопки мигает.

Имеется защита от случайного старта и остановки двигателя — режимы

«старт» и «стоп» срабатывают только при нажатой педали тормоза

Почему-то вспомнился фильм «Такси» («Япошка»/«ниндзя»

Для запуска автомобиля необходимо поднести брелок к антенне (если система находится в ждущем режиме),

нажать педаль тормоза

и после этого кратковременно нажать кнопку старт. Если есть необходимость, можно сначала нажать кнопку, без нажатия педали тормоза (включится режим АСС, затем ON), а затем уже произвести запуск одновременным нажатием кнопки и педали тормоза

Система не имеет контроля оборотов двигателя, поэтому имеется предустановленный режим включения стартера на 0.8 сек — обычно этого вполне достаточно для запуска.

Если на улице холодно, аккумулятор разряжен или есть другие факторы препятствующие легкому (быстрому) запуску двигателя, имеется возможность более длительного запуска стартером с помощью длительного удержания кнопки в нажатом состоянии. При этом необходимо самому контролировать запуск двигателя, система не имеет автоматической отсечки (отключения стартера) и стартер будет вращаться пока Вы не отпустите кнопку (аналогично старту с ключа).

После старта двигателя кнопка подсветка кнопки будет гореть постоянно.

В рабочем режиме кнопка имеет весьма приятное, не чрезмерно яркое свечение

Для остановки двигателя необходимо нажать педаль тормоза и удерживать нажатой кнопку пару секунд

(и проговорить «япошка»)

Если более не нажимать кнопку, через некоторое время прозвучит одинарный звуковой сигнал и система автоматически перейдет в ждущий режим.

UPD: Если к заблокированной кнопке поднести и подержать брелок подольше, то услышим пару сигналов другой тональности — это отключится иммобилайзер устройства. После этого использовать кнопку можно без брелка, просто нажимая кнопку (переключать режимы) и заводить/глушить двигатель (с нажатием педали тормоза)

Так получилось, что второго ключа пока нет, а оставлять единственный в автомобиле нецелесообразно. Поэтому запуск авто, пока что, происходит через «костыли» Приходиться (временно! :)))) для запуска двигателя разблокировать оба иммобилайзера последовательно.

Теперь замок зажигания выглядит так:

Ссылка на продавца, у которого покупал я

, стоимость US $16.93

UPD Для тех, кто считает, что 14 мА слишком большой ток потребления имеется выход из ситуации: можно подключить питание кнопки через сигналку (если она имеется в автомобиле), через нее коммутировать питание

Всем удачи и хорошего настроения!

Кнопка запуска двигателя с применение реле включения ЗПФ

Этот способ позволяет избавиться от ключа зажигания и запускать двигатель только с кнопки. Реле ЗПФ включает задние противотуманные фонари на автомобиле. Его можно использовать для запуска двигателя. Красный и синий провода идут на реле стартера и зажигания соответственно. Провод серого цвета можно соединить с красным или подключить к контакту зажигания. Оставшийся розовый провод соединяется с «массой» автомобиля, через толстую клемму.

Подсветку кнопки подключают к сигнализации автомобиля. Таким образом, как только мы снимаем машину с сигнализации, загорается лампа подсветки и сигнализирует о том, что запуск автомобиля разрешен. После постановки автомобиль на сигнализацию, лампа тухнет, и напряжение с кнопки снимается, что делает невозможным запуск двигателя без снятия с сигнализации.

Работа схемы:

  1. При выключении охранной системы автомобиля, на контакте реле ЗПФ появляется напряжение, и подсветка кнопки загорается.
  2. Нажимаем кнопку запуска двигателя, при этом, под ток встает реле ЗПФ, затем реле зажигания и реле стартера. Таким образом, стартер начинает вращаться одновременно с включением зажигания.
  3. После того, как двигатель запустился, кнопку отпускают. Получается, что реле стартера размыкается и останавливает его, а реле зажигания продолжает работу.
  4. Повторное нажатие кнопки размыкает стартер, соответственно двигатель останавливается. Постановка автомобиля на сигнализацию, отключает подсветку кнопки и снимает с нее напряжение.

Как правильно выбрать кнопку для установки вместо замка зажигания

Как можно было понять, кнопка устройства запуска работает при её нажатии в течение определённого времени. За этот промежуток стартер вращает коленчатый вал и происходит запуск мотора, после кнопку отпускают. При выборе детали нужно учесть ряд особенностей

В первую очередь внимание следует обратить на фиксацию кнопки. Лучше всего, когда при нажатии контакты замыкаются, а после отпускания размыкаются

Если поставить кнопку с фиксацией, то чтобы разомкнуть контакты после запуска двигателя, нужно будет быстро нажать на неё повторно, что не очень удобно.

Если говорить о самой кнопке, то сегодня предлагается много разных решений. Деталь можно выбирать, как по ценовым соображениям, качеству либо другим характеристикам. Помимо того, что кнопка может подсвечиваться, материал изготовления также бывает разный (пластик или металл). Поскольку устройство рассчитано на постоянную эксплуатацию и через него будет протекать большой ток, то эти показатели стоит учитывать при выборе

Принимая во внимание такие особенности эксплуатации, желательно отдавать предпочтение кнопкам, которые покрываются качественными материалами. Такая деталь будет длительное время сохранять привлекательный внешний вид и характеризоваться стойкостью к истиранию

Кроме этого, не стоит выбирать дешёвые варианты, поскольку они будут перегорать достаточно быстро.

При установке системы важно выбрать качественную кнопку, чтобы деталь была устойчива к истиранию и могла выдерживать большие нагрузки

Конструкция системы

В системе используется большое количество датчиков и блоков управления. Перечисление и схема касаются автомобилей концерна Volkswagen, поскольку они являются наиболее распространенными машинами с системой старт-стоп. Продукция других производителей транспортных средств имеет незначительные конструктивные отличия.

Принципиальная схема компонентов системы старт-стоп

В состав системы входят следующие компоненты:

Обозначение на схеме Название
А Аккумуляторная батарея
С Генератор на двигателе
С1 Регулятор уровня напряжения в бортовой сети
B Стартер
F Концевой переключатель сигналов торможения
F36 Концевой переключатель на педали сцепления
F416 Кнопка управления системой старт-стоп
G62 Сенсор температуры жидкости в системе охлаждения
G79 Сенсор положения педали управления дроссельной заслонкой
G701 Бесконтактный сенсор нейтрального положения рычага коробки передач (на механике), установлен на верхней части картера
J104 Контроллер антиблокировочной системы тормозов
J255 Контроллер системы микроклимата или кондиционера
J285 Комбинация приборов
J367 Контроль уровня зарядки аккумуляторной батареи
J393 Контроллер системы комфорта
J500 Электрический усилитель рулевого управления вместе с контроллером
J519 Блок контроля параметров бортовой сети
J532 Система стабилизации напряжения (необходима для корректной работы электроники)
J533 Диагностический канал
J623 Блок управления работой силового агрегата
J791 Парковочный ассистент

Кроме того, в системе используются:

  • 1 — усилитель рулевого управления;
  • 2 — датчик скорости;
  • 3 — различные датчики на двигателе;
  • 4 — сенсор застегнутого ремня безопасности водителя;
  • 5 — климатическая установка;
  • 6 — клемма 50R;
  • 7 — клемма 30;
  • 8 — бортовая мультимедийная система.

Для обеспечения повышенного числа запусков двигателя применяются аккумуляторы с наполнителем из стекловолокна (EFB). Электролит в таких устройствах находится внутри пор стекловолоконной ткани, проложенной между пластинами батареи. Аккумуляторы не требуют обслуживания и обеспечивают повышенную силу тока при запуске.

Схема конструкции батареи EFB

Другим отличием машин с системой старт-стоп является генератор и регулятор напряжения, подключенные через цифровую шину данных. Подобное подсоединение позволяет контролировать параметры работы узлов и использовать эти данные при работе системы. Стартер обладает повышенной прочностью и износостойкостью. Обмотки приспособлены к многократным повторным пускам через малые промежутки времени.

В состав электроники входит специальный стабилизатор напряжения с выходной мощностью 180-300 Вт. Внутри установлен накопитель электрической энергии, которая передается в бортовую сеть через электронный выпрямитель. Устройство сглаживает пульсации напряжения в моменты срабатывания стартера. Благодаря этому, при работе старт-стопа не происходит отключения мультимедийной системы, комбинации приборов и ламп внешнего освещения.

На ряде автомобилей (например, Honda или Mercedes-Benz) встречается система старт-стоп, построенная на базе реверсивного генератора. Устройство оборудовано усиленным приводным ремнем и натяжителем особой конструкции. Переключаемое натяжное приспособление позволяет электрической машине работать в режиме генератора или стартера. Плюсом конструкции является бесшумность работы и быстрота срабатывания (в 2 раза быстрее, чем при обычном стартере).

Система с реверсивным генератором

Японская компания Mazda предлагает оригинальную систему, построенную на принципе впрыска и воспламенения топливной смеси в цилиндрах. Остановка мотора выполняется по сигналу от датчиков, при этом поршни останавливаются в определенном положении. После подачи сигнала на пуск, происходит опрос положения поршней. По полученным данным блок управления осуществляет впрыск топлива в цилиндры и воспламенение в заданной последовательности. Дополнительный импульс коленчатому валу дает стартер, подключаемый на короткое время.

Система старт-стоп от Mazda

Преимущества и недостатки установки кнопки «Старт-Стоп»

Чтобы решить нужна ли вам установка такой кнопки, прежде стоит узнать какие она даёт выигрыши и в чём заключаются её недостатки.

Начнём с удобств:

  1. Пуск силового агрегата становится проще некуда.
  2. Не понадобится больше держать при себе ключ замка зажигания.
  3. Кнопку можно установить в удобном для вас месте.
  4. Некоторые варианты можно совместить с автомобильной сигнализацией, иммобилайзером и иными системами безопасности.
  5. Появляется возможность закрывать машину элементарным нажатием кнопки расположенной на двери, без надобности устанавливать авто на сигнализацию — это сэкономит вам время, в том случае если вы покидаете внутреннее пространство машины не надолго.

Теперь минусы установки:

  1. 1. Чтобы пустить силовой агрегат, нужно сесть в машину и нажать на тормоз. С непривычки, многие автолюбители об этом забывают.
  2. Установка системы сигнализации на автомобиль с «кнопкой», как правило дороже обойдётся его владельцу.

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

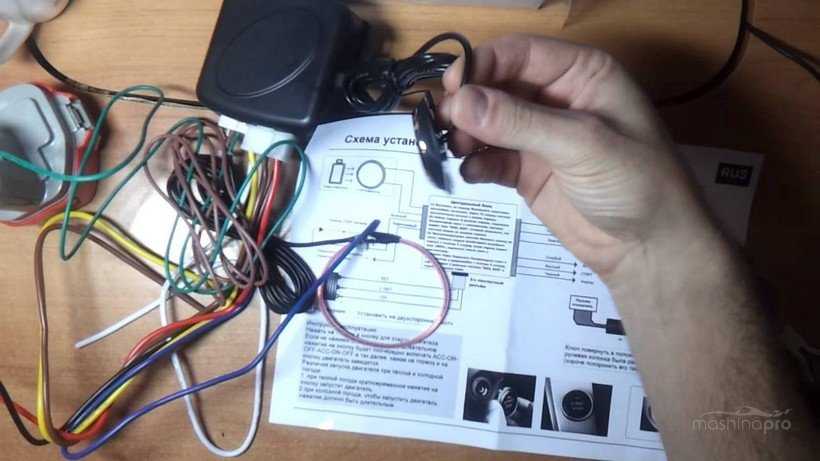

Готовый комплект

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

  1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
  2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
  3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
  4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Способы установки

Как уже говорилось ранее, для пуска двигателя возможна установка кнопки запуска, выполненная своими руками или с помощью профильных специалистов.

Если вы считаете, что нажатие клавиши удобнее и практичнее обычного ключа в замке зажигания, тогда стоит выбрать подходящую вам схему монтажа.

Всего существует несколько различных схем. У каждой из них есть свои особенности. Стоит назвать наиболее распространённые варианты. Именно с их помощью выполняется установка кнопки для запуска автомобильного двигателя. Как именно будет запускаться мотор, решать вам.

  • Схема с ключом зажигания. Для многих бессмысленная, но пользующаяся популярностью схема. Здесь сначала требуется повернуть ключ, и только потом нажать на кнопку.
  • Схема без ключа. Наиболее желанный в теории вариант. От ключа здесь удалось избавиться, пуск стал комфортным и простым. Но если неправильно установить оборудование, машину будет очень легко вскрыть и угнать.
  • Схема, предусматривающая короткое нажатие клавиши. Достаточно удерживать кнопку не более 2 секунд. За это время стартер делает несколько оборотов и заводит мотор, после чего автоматически отключается.
  • Схема с долгим нажатием. Здесь клавишу можно держать в течение любого времени. Вращение стартера будет происходить до момента пуска ДВС.
  • Схема с активацией зажигания после нажатия на кнопку.
  • Схема, где зажигание активируется на 1 секунду раньше, чем стартер.

Также можно использовать сочетание из нескольких вариантов схем одновременно.

Всё же не лишним будет проконсультироваться со специалистами, даже если решили всё делать своими руками.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

  • на 140 Мерседес;
  • Ниву;
  • Ладу Гранту;
  • Хендай Солярис;
  • на Приору;
  • автомобили Хонда;
  • Митсубиси АСХ;
  • Митсубиси Лансер;
  • Ауди 100 С4;
  • Тойота Ярис;
  • Киа Рио;
  • и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие

Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема.


А ниже схема подключения реле к замку зажигания


Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке:


Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

  1. снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
  2. нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
  3. кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
  4. повторное нажатие приводит к остановке двигателя;
  5. после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания. » alt=»»>

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
