Тормозная система hyundai solaris (rb), 2010

Как подтянуть ручник на хендай солярис

Ручной тормоз, называемый также ручником является одной из важнейших деталей автомобиля, так как спасал жизнь владельцев машин бесчисленное количество раз. Каждый водитель просто обязан содержать все его узлы и компоненты в исправном состоянии, так как неизвестно, когда он пригодится и каких последствий поможет избежать. Приведение его в идеальное состояние потребует небольшого количества времени и усилий, но перед тем, как подтянуть ручник на Хендай Солярис, следует произвести небольшие приготовления и изучить последовательность работ.

Устройство тормозной системы

Практически все модели автомобилей имеют управление ручником непосредственно руками. Это обусловлено тем, что действия руками совершаются быстрее, чем ногами, которые чрезмерно нагружены несколькими педалями, и в критической ситуации использовать ручной тормоз гораздо проще вручную. По этой причине конструкция рычага привода ручника изготовлена так, чтобы включить его можно было посредством сильного быстрого движения, которое может быть обеспечено рукой.

Стояночное устройство имеет следующие элементы:

1. Рычаг либо электромеханический привод, при помощи которого обеспечивается определенное блокирующее тормозные колодки усилие.
2. Тросики, передающие усилие на механизмы задних колодок.
3. Рычаг привода с тормозными колодками автомобильного заднего моста.

Регулируемыми тросиками системе обеспечивается легкость, компактность и надежность. Выдерживаемая нагрузка троса стояночного тормоза превышает 100 кг и способна перенести до нескольких тысяч включений.

Регулирование натяжения

Регулировка троса ручного тормоза не является сложной процедурой и особых умений не требует. Сделать это можно, как правило, из салона машины, в котором располагается регулировочная гайка. Для ее обнаружения следует вынуть декоративную накладку возле рычага ручного тормоза. Затем гайка подкручивается ключом с периодической проверкой работы системы. Исправный ручник при поднятии издает 3-4 щелчка, а также не позволяет машине сдвинуться с места и вызывает прекращение работы мотора.

Перед тем, как совершать регулировку, необходимо внимательно проинспектировать состояние оболочки троса, надежность крепления, а также убедиться в исправности всех частей тормозного механизма. Регулировать ручной тормоз возможно лишь в том случае, если целостность узлов не вызывает никаких сомнений.

Процедура замены

Замена тросика стояночного тормоза является обязательной, если его натяжение какого-либо результата не обеспечивает либо же он поврежден. При обрыве одного из крепежных наконечников, разрыве нескольких нитей центрального каната, возникает потребность в его демонтаже с последующим ремонтом или заменой. Так же, как и регулировка, замена троса существенных сложностей не вызовет и осуществить ее сможет любой автолюбитель. Все этапы выполняются при опущенном рычаге и включают в себя:

• В первую очередь снимаются задние колеса и тормозные барабаны.
• Откручиваются поддерживающие оба троса крепления, а также контргайка, фиксирующая регулировочную гайку уравнителя.

• Гайка уравнителя ослабляется на 12-15 оборотов.
• С уравнителя поочередно снимаются наконечники сначала одного троса, после второго.
• Наконечники тросов снимаются с приводного устройства.

Тросы полностью достаются с опорного щитка задних колес.

• Новые тросы монтируются в обратной последовательности.
• Уравнитель подтягивается так, чтобы ход рычага ручного тормоза не превышал 5 щелчков.
• Работа стояночного тормоза тщательного проверяется вначале на яме, а затем и на дороге, при необходимости производится регулировка. Для тестирования авто разгоняется до отметки в 20 км/ч, рычаг тянется до упора, в результате чего время полной остановки машины должно составить не более 2 секунд. Кроме того, не лишним будет остановить автомобиль на склоне с углом в 23-25 град — он должен надежно удерживаться ручным тормозом при этом.

Действенным также будет смазывание троса, для чего необходимо залить в его оболочку моторное масло или же трансмиссионную жидкость. При заливании тросик следует двигать, что позволит более эффективно смазать всю его поверхность.

Важно понимать, что пренебрежение использованием ручного тормоза для экономии ресурса его функционирования только ухудшает ситуацию. По причине нечастых перемещений в оболочке он может утратить свою подвижность, окислиться и оборваться в любой момент, приведя к самым неожиданным последствиям

Пошаговая инструкция

1. Садимся назад и откручиваем два винта крепления крышки центрального тоннеля (если его можно так обозвать).

2. После откручивания плоской отверткой подковыриваем защелки, снимаем и убираем крышку в сторону.

3. Поднимаем ручник и одеваем ключ на грани гайки.

4. После того как одели ключ, опускаем ручник и крутим гайку.

5. После нескольких оборотов скидываем ключ и проверяем натяжение ручника.

При необходимости подтягиваем еще.

6. Так же бывают случаи когда регулировка не работает. Не работает из-за того что попускается гайка ручника на тросике. Поднимите подлокотник и найдете ее. Чтобы ее закрутить нужен ключ на тринадцать.

Но если у вас все в порядке с этой гайкой и регулировки не работают, то пора менять колодки ручника.

Инструменты:

• Гаечный ключ рожковый 12 мм
• Упоры под колеса «башмаки»
• Отвертка плоская средняя
• Домкрат винтовой
• Опорные стойки

Примечание:

Для предварительной проверки правильности регулировки привода стояночного тормоза несколько раз выжмите педаль тормоза до упора, чтобы выставить правильный зазор между колодками и барабаном (диском). Поднимите рычаг привода вверх до упора, при этом вы должны услышать 4 или 5 щелчков храпового устройства.

Рычаг стояночного тормоза.

Если количество щелчков не соответствует указанному или автомобиль не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

Для регулировки привода стояночного тормоза барабанного тормозного механизма заднего колеса выполните следующее.

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»), установите противооткатные упоры («башмаки») под передние колеса.

2. Поднимите и установите заднюю часть автомобиля на опоры.

3. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

4. Вращением регулировочной гайки механизма стояночного тормоза (облицовка тоннеля поля для наглядности снята) добейтесь нужной высоты подъема рычага.

5. Отпустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

6. Установите снятые детали в порядке, обратном снятию.

Для регулировки привода стояночного тормоза дискового тормозного механизма заднего колеса выполните следующее.

1. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

2. Полностью опустите рычаг стояночного тормоза.

3. Вращайте регулировочные гайки механизма стояночного тормоза (облицовка тоннеля пола для наглядности снята).

4. Добейтесь вращением регулировочных гаек механизма стояночного тормоза чтобы рычаги Б на суппортах обоих тормозных механизмов отодвинулись от упоров А на расстояние, равное 1–3 мм.

5. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

Система регулировки стояночного тормоза расположена на днище авто.

Инструменты: домкрат, отвёртка, гаечные ключи, набор головок, плоскогубцы.

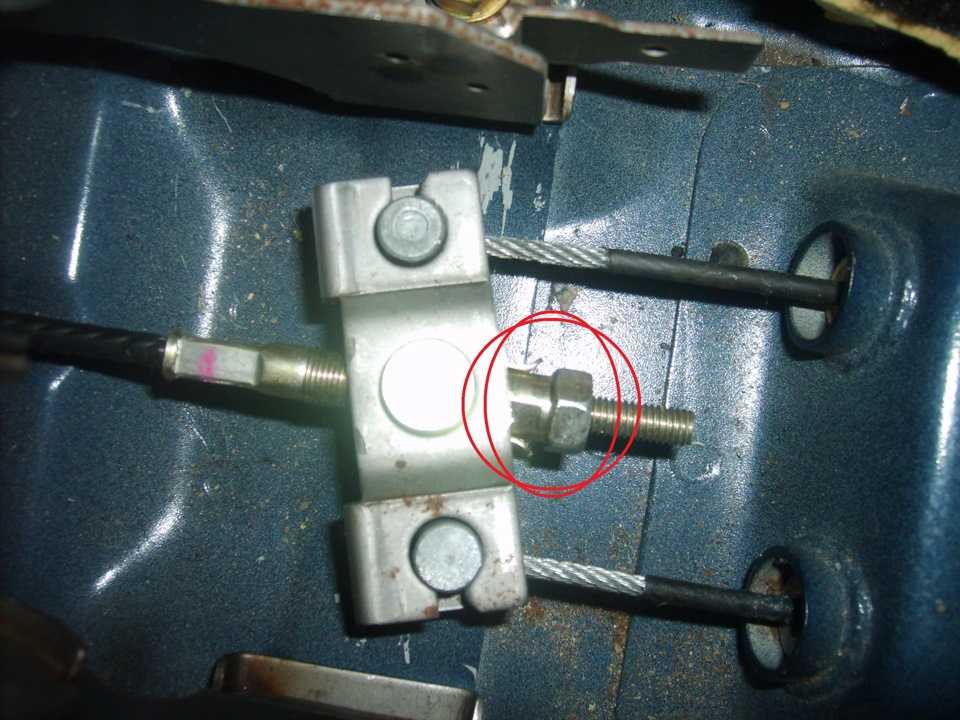

Сняв заглушку, вы получите доступ к регулировочной гайке

• установите машину на ровной поверхности с включённой первой передачей (режим «Р» — на автоматической коробке);
• надёжно зафиксируйте авто (поставьте упоры под колёса);
• при помощи отвёртки снимите накладку в тоннеле пола;
• регулировочную гайку вращаем по часовой стрелке до тех пор, пока рукоятка не поднимется до положенной высоты;
• опускаем рычаг:
• проверяем подвижность колёс (движение плавное, без заеданий — настройку можно прекратить);
• устанавливаем все детали в обратной последовательности.

Причины попадания грязи в систему

Почему пенится масло в гидроусилителе? Еще одна причина этому — загрязнение ГУРа. Как грязь может попасть в него:

• штуцеры забиты;
• фильтр в бачке пришел в негодность;
• шланги разорвались.

Разберем каждую причину, почему пенится масло в гидроусилителе, детально:

1. Разорвался шланг.

В этом случае единственное, что вы можете сделать, это установить новые шланги вместо разорванных.

2. Штуцеры забиты.

Для их очистки необходимо выполнить нижеперечисленные действия:

• демонтируем колеса;
• используя ключ на восемь, снимаем защитный колпачок;
• шланг диаметром 6,5 мм крепим к штуцеру;
• с помощью этого шланга удаляем смазку;
• чтобы не допустить падение масла ниже минимальной отметки, просто долейте смазку в бачок гидроусилителя;
• заметили, что из штуцера поступает масло, которое не пенится? Значит, работа проведена качественно;
• теперь приступаем к прокачке ГУРа. Для этого поверните руль до упора влево и вправо, когда двигатель будет работать.

Рекомендуем

«Стук руля при движении: причины и методы устранения» Подробнее3. Фильтр засорился.

Чтобы заменить его, придется отыскать бачок гидроусилителя. Обычно он находится под капотом, вы сразу заметите его. Что делать дальше:

• демонтируем крышку бачка;
• удаляем смазку;
• снимаем старый фильтр и монтируем новый.

Если причина, почему пенится масло в гидроусилителе, была в загрязненном фильтре, то после всех проведенных манипуляций машина будет функционировать нормально.

На первый взгляд может показаться, что ничего страшного нет, если масло в гидроусилителе пенится. Однако эта неполадка может привести к опасной аварии. Рекомендуется как можно быстрее ликвидировать неисправность, при этом ремонт должен быть сделан качественно. Работы следует проводить аккуратно, а после завершения всех манипуляций необходимо проверить, исправно ли функционирует гидроусилитель.

В реальности на 100 % устранить воздух из ГУРа получается только у каждого четвертого водителя. Это значит, когда вы обнаружите, что масло в гидроусилителе пенится, следует сразу же отправиться в проверенный автосервис. Ведь вождение автомобиля с такой поломкой может привести к серьезному ДТП.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Процесс подтяжки

Для подтяжки ручника не обязательно обращаться в автосервис, что сохранить владельцу автомобиля не только деньги, но и нервную систему. Чтобы подтянуть трос стояночного тормоза на Хендай Акцент достаточно вооружиться плоской и крестообразной отвёрткой, а также ключами размером 10. Рекомендуется запастись ещё удлинённой головкой на 10, которая поможет добраться в труднодоступное место.

Итак, после того, как владелец транспортного средства вооружился инструментарием, приступаем к выполнению поставленной задачи:

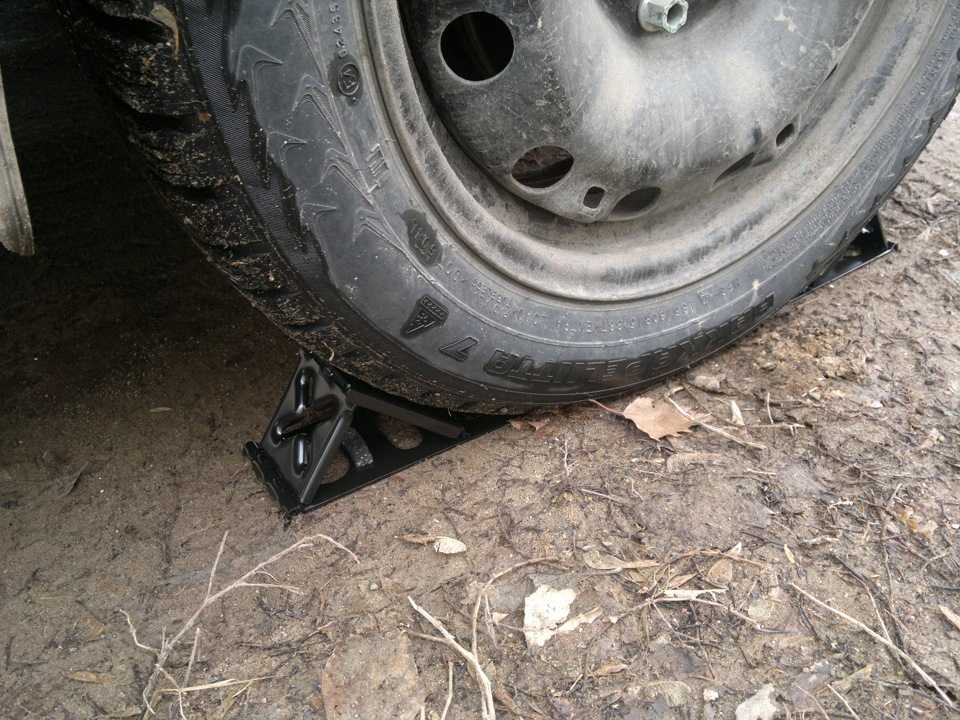

1. Снимаем автомобиль со стояночного тормоза и ставим противооткаты под колёса.
2. Открываем подлокотник, убираем коврик и находим два болта, которые необходимо открутить. Тут как раз и понадобится удлинённая головка на 10.
3. Теперь необходимо удалить центральную облицовку тоннеля. Здесь понадобится плоская отвёртка, чтобы поддеть все заглушки, а крестообразной все раскрутить.
4. После этого, находим под ручником регулировочный винт троса. Откручиваем контргайку. Обычную гайку подкручиваем на 3-4 витка.
5. После этого закручиваем контргайку и затягиваем механизм. Ручник долен защёлкиваться на 4-6 зубцов. Затягиваем ручной тормоз и пробуем поехать. Если автомобиль стоит, то собираем все, как было. Если транспортное средство двигается, то стоит еще подтянуть регулировочную гайку.

Проблемы, с которыми можно столкнуться

Единственная проблема, которая преследует многих владельцев Хендай Акцент — это слизывание резьбы гайкой при подтяжке. В данном случае, приходится менять весь трос, поскольку дальнейшая затяжка невозможна. Рекомендуется при выполнении операции, делать её очень аккуратно, чтобы не «слизать» резьбу.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Различные виды масел

Dexron – отдельный класс ATF жидкостей от General Motors, выпускаются с 1968 года. Дексрон является торговой маркой, производится как самой GM, так и другими фирмами по лицензии.

ATF (Automatic Transmission Fluid) – масла для автоматических трансмиссий, часто используются японскими автопроизводителями и в ГУР.

PSF (Power Steering Fluid) – дословно переводится как жидкость гидроусилителя руля.

» alt=»»> Multi HF – специальные, универсальные жидкости для ГУР, имеющие допуски от большинства автомобильных производителей. Например, жидкость СHF, производимая немецкой фирмой Pentosin (пентосин), получила допуски от BMW, Ford, Chrysler, GM, Porsche, Saab и Volvo, Dodge, Chrysler.

Как подтянуть ручник на солярисе — Ваш автомастер

Работоспособность ручного тормоза иногда недооценивается начинающими водителями

Более опытные понимают важность этого узла, поэтому всегда содержат его в исправном состоянии. Для того, чтобы подтянуть ручник на Солярисе с подлокотником не требуется много времени и наличие специального инструмента

Секрет надежной работы

Правильная эксплуатация – залог продолжительной работы узла. Для того чтобы поставить авто на ручник следует сначала нажать на педаль тормоза, а только затем потянуть ручку стояночного тормоза на себя.

В этом случае колодки будут раздвигаться с помощью гидравлического усилия, а трос зафиксирует уже прижатые колодки к тормозному диску. При соблюдении этого нехитрого совета трос прослужит максимальный срок, так как он практически не будет растягиваться.

Учитывая то, сколько раз приходится пользоваться ручным тормозом, растяжение троса является основной причиной, почему требуется постоянная подтяжка ручника. Также необходимо учесть износ тормозных колодок. Кроме этих случаев регулировку необходимо проводить:

• когда произведена замена тормозных колодок (диска);
• когда произведена замена тормозного троса.

Для того чтобы определить необходимость регулировки, а затем подтянуть ручник на Хендай Солярисе, достаточно выехать на площадку с уклоном и затянуть ручной тормоз максимально вверх. Допустимое количество щелчков рычага при затягивании составляет от 4 до 7.

Порядок регулировки

Если при этом авто надежно удерживается, то все в порядке. Если машина начинает скатываться назад, а ручник больше затянуть невозможно, то необходимо подтянуть ручник.

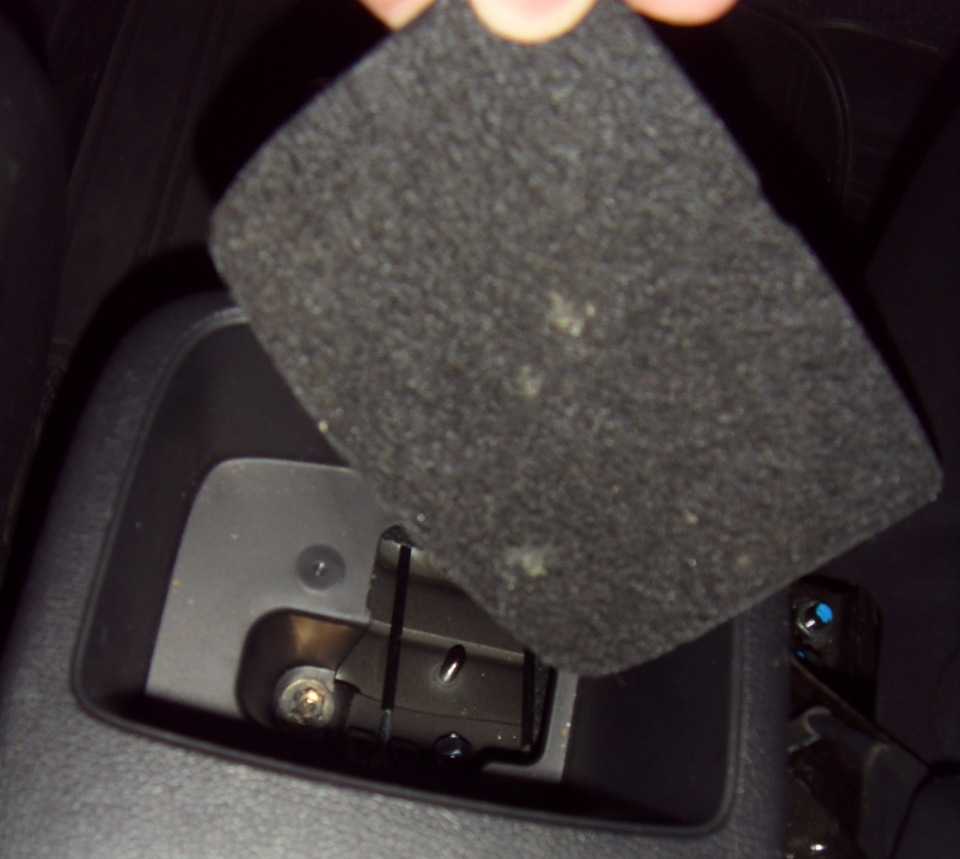

1. Откройте подлокотник.
2. Подденьте дно тонкой отверткой.

В зависимости от года выпуска машины конструкция внутренней полости, в которой расположен узел, может отличаться. В некоторых моделях есть дополнительная полка. Именно там расположена регулировочная гайка.

При поднятом положении ручки ее не видно, поэтому затяжку необходимо производить, когда она опущена.

Нажмите на педаль тормоза не менее трех раз.
Определите количество щелчков, на которое затягивается ручник.
Опустите ручку ручного тормоза вниз.
Закрутите гайку на необходимое количество оборотов.

Регулировка ручника в Hyundai Solaris на этом завершена. Если гайка закручена до отказа и автомобиль не удерживается на подъеме, возможно, что трос растянулся и его необходимо заменить. Также может потребоваться замена тормозных колодок в комплекте с диском.

Как подтянуть ручник на солярисе — Авто-мастер

Нормальная работа тормозной системы автомобиля невозможна без периодической диагностики и настройки. Инструкцией по эксплуатации предписано проверять и регулировать систему стояночного тормоза после каждых 30 тысяч километров пробега. Для экономии времени и сил можно обратиться за помощью в автосервис. Если же лишних денег нет, придётся поработать самостоятельно.

Проводим проверку

Для этого нужно выполнить следующие действия:

• установите авто на уклоне (20–23 градуса);
• поднимите рычаг на 3–5 щелчков;
• если машина покатилась — регулируем тросик.

Основной причиной поломки может быть сильный износ или обрыв тросов.

Натягиваем трос

Система регулировки стояночного тормоза расположена на днище авто.

Инструменты: домкрат, отвёртка, гаечные ключи, набор головок, плоскогубцы.

Сняв заглушку, вы получите доступ к регулировочной гайке

• установите машину на ровной поверхности с включённой первой передачей (режим «Р» — на автоматической коробке);
• надёжно зафиксируйте авто (поставьте упоры под колёса);
• при помощи отвёртки снимите накладку в тоннеле пола;
• регулировочную гайку вращаем по часовой стрелке до тех пор, пока рукоятка не поднимется до положенной высоты;
• опускаем рычаг:
• проверяем подвижность колёс (движение плавное, без заеданий — настройку можно прекратить);
• устанавливаем все детали в обратной последовательности.

Источник

Прокачиваем тормоза на Hyundai Solaris: технология

Безопасность эксплуатации автомобиля напрямую зависит от исправности тормозной системы. При разгерметизации во время ремонта в систему проникает воздух, который, в конечном счёте, может стать причиной плачевных последствий на дороге. Для того чтобы их избежать необходимо прокачать тормоза Соляриса. Водить автомобиль с воздушными трубками очень опасно, поскольку в самый неподходящий момент педаль может просто провалиться, что спровоцирует ДТП.

В целом эта работа не трудная, если знать что делать и иметь надёжного напарника. Прокачать одному тоже вполне возможно, но это всё-таки затруднительно. Перед тем как прокачивать тормоза на Солярисе, убедимся в том, что тормозная жидкость, которую мы будем доливать, соответствует параметрам уже залитой. Если мы не знаем какая жидкость закачана в систему , придется менять ее полностью.

Инструменты и детали:

1. Гаечный ключ рожкового типа на 10 мм. Подойдёт и накидной ключ, но с ним работать будет не так удобно.
2. Подходящая ёмкость для слива жидкости. Вполне пригодна чистая бутылка от минеральной воды.
3. Шланг длиной около 20 – 30 см.
4. Тормозная жидкость.

Воздух удаляется поочерёдно из каждого контура в отдельности и при отключенном силовом агрегате.

1. Правое заднее колесо.
2. Левое переднее колесо.
3. Левое заднее колесо.
4. Правое переднее колесо.

Последовательность прокачки тормозов Hyundai Solaris

Прежде чем начать прокачивать систему стоит помнить, что при проделывании этой работы стоит следить за уровнем жидкости в бачке и периодически доливать её. В противном случае, в тормозные магистрали вновь попадёт воздух и процедуру придётся начинать заново.

Первым делом следует очистить от грязи штуцер, предназначенный для прокачки тормозов на заднем правом колесе и снять с него защищающий колпачёк.

На штуцер надевается шланг, а его свободный конец погружается в отдельную ёмкость. В ней при этом должно находиться небольшое количество жидкости, так чтобы конец шланга был опущен в неё.

На этом этапе помощнику необходимо несколько раз резко выжать педаль и зафиксировать её в нажатом состоянии. Если работы выполняются в одиночку, то для этой цели можно использовать увесистый предмет для фиксации педали.

Теперь ключом на 10 штуцер отворачивается примерно на пол оборота или немного больше. Из шланга будет вытекать тормозная жидкость с воздушными пузырьками.

Если используется накидной ключ, то его стоит одеть на штуцер через шланг, перед тем как погружать его в ёмкость.

Процедуру следует повторять, пока из шланга не перестанут выходить воздушные пробки.

Как только воздух в отдельном контуре системы Солярис прекратится, штуцер закручивается обратно, а шланг отсоединяется и одевается колпачёк. Теперь педаль можно отпускать.

Точно так же прокачиваются и остальные контуры тормозов автомобиля

Важно лишь не забывать вовремя доливать жидкость в бачёк.

Если нажатие на педаль остаётся всё таким же мягким или жёсткость незначительна. Нормой считается, когда ход педали не больше половины расстояния до пола.

Вероятнее всего в системе остался воздух. Однако не стоит сразу начинать прокачку заново. Скорее всего, тормозные шланги, стыки их соединений, или цилиндры не герметичны

Поэтому первым делом стоит уделить внимание поиску места, где проникает воздух, а после устранения неполадки прокачать систему вновь

Если воздух попал в систему одного контура, то вовсе не обязательно полностью прокачивать все тормоза Hyundai Solaris

Вполне достаточно уделить внимание только тому контуру, в который проник воздух

Лучшие аккумуляторы на Хендай Солярис 2-го поколения (2017-настоящее время)

Аккумуляторы, которыми комплектуются Solaris второго поколения, имеют увеличенный по длине размер, «европейский» тип корпуса.

Mutlu SFB 3 (L2.60.054.A)

Описание. Батарея турецкого производителя обратной полярности выделяется среди аналогов отличными рабочими параметрами и высоким уровнем безопасности.

Последний фактор обусловлен наличием прочной закрытой конструкции крышки, не допускающей утечки электролита.

Ёмкость модели: 60 А-ч, величина тока запуска: 540 А. Габариты устройства соответствуют размерам штатной АКБ: 242х175х190 мм. Масса АКБ: 15,1 кг.

Рельефный выступ в нижней части гарантирует надёжную фиксацию аккумулятора при помощи прижимной планки.

Плюсы Mutlu SFB 3 (L2.60.054.A)

1. Проверенный бренд.
2. Длительный рабочий ресурс.
3. Удобная для переноски ручка.
4. Презентабельный внешний вид.
5. Не подводит зимой в морозы.

Минусы Mutlu SFB 3 (L2.60.054.A)

1. Не обнаружено.

Energizer Premium EM63L2

Описание. АКБ класса Премиум американской компании отличается минимальным саморазрядом, устойчивостью к неоднократным циклам разряд/заряд.

Лабиринтная система, используемая в крышке, вместе с установленным в ней пламегасителем повышает безопасность во время эксплуатации.

АКБ обратной полярности обладает ёмкостью 63 А-ч, пусковым током 610 А. Её размеры: 242х175х190 мм, масса: 14 кг.

Модель работает с напряжением бортовой сети 12 В, что применяется в Хендай Солярис.

Плюсы Energizer Premium EM63L2

1. Надёжная защита пластиковыми крышками токопроводящих клемм.
2. Разумная цена.
3. Ударопрочный корпус, не боится морозов.
4. Есть буртик, ручка для транспортировки.
5. Не боится холода.

Минусы Energizer Premium EM63L2

1. Не обнаружено.

Аком + EFB 65Е 650А

Описание. Благодаря технологии EFB, используемой при производстве данной модели, батарея быстро восстанавливается после разряда, обладает двойным рабочим ресурсом по сравнению с обычными аккумуляторами.

Ёмкость Аком + EFB: 65 А-ч, показатель тока холодной прокрутки: 650 А, размеры: 242х175х190 мм, масса: 18, 1 кг.

Плюсы Аком + EFB 65Е 650А

1. Надёжность в работе при любых погодных условиях.
2. Стильное оформление.
3. Высокое качество корпуса.
4. Большой срок службы.
5. Нормальная стоимость.
6. Хорошая ручка.

Минусы Аком + EFB 65Е 650А

1. Не обнаружено.
