Ремонт и замена стартера на ваз (lada) 2101/2103/2106

Диагностика неисправностей стартера ВАЗ 2106

Все неисправности стартера можно условно разделить на две группы:

• электрические (выход из строя токопроводящих элементов);
• механические (износ деталей привода).

Для корректной диагностики стартера автовладельцу необходимо знать признаки, соответствующие той или иной неисправности.

Признаки неисправности стартера

К основным симптомам выхода стартера из строя можно отнести:

• при повороте ключа зажигания стартер и тяговое реле не подают признаков жизни;
• тяговое реле издаёт частые щелчки;
• тяговое реле при запуске срабатывает, но ротор вращается слишком медленно;
• при повороте ключа зажигания со стороны стартера слышится треск;
• при запуске со стороны стартера появляется гул.

При запуске стартер и тяговое реле не срабатывают

Причинами отсутствия реакции стартера на поворот ключа зажигания могут быть:

• полная или почти полная разрядка АКБ;
• окисление контактов АКБ;
• отсутствие контактов между выводами АКБ и наконечниками силовых проводов;
• отсутствие контакта между наконечником провода и выводом «50» на тяговом реле;
• неисправность контактной группы зажигания;
• обрыв управляющего провода, идущего от замка зажигания к тяговому реле.

В такой ситуации прежде всего нужно проверить АКБ с помощью мультиметра — напряжение на её клеммах не должно быть ниже 11 В. В противном случае следует зарядить аккумулятор и продолжить диагностику.

Затем проверяют состояние клемм аккумулятора и надёжность их контакта с наконечниками силовых проводов. В случае плохого контакта выводы АКБ быстро окисляются, и энергии аккумулятора становится недостаточно для запуска стартера. То же самое происходит и с выводом 50 на тяговом реле. При обнаружении следов окисления от АКБ отсоединяются наконечники, которые зачищаются вместе с клеммами аккумулятора и выводом 50.

Проверку контактной группы замка зажигания и целостности управляющего провода осуществляют, замыкая штекер этого провода и вывода B тягового реле. Питание в этом случае начинает подаваться прямо на стартер. Для проведения такой диагностики необходимо иметь определённый опыт. Осуществляется проверка следующим образом:

1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
2. Включается зажигание.
3. Длинной отвёрткой замыкают штекер управляющего провода и вывод В тягового реле.
4. Если стартер заработал, неисправен замок или провод.

Частые щелчки тягового реле

Частые щелчки при запуске двигателя свидетельствуют о многократном срабатывании тягового реле. Это может происходить при сильном падении напряжения в цепи стартера из-за разряда аккумуляторной батареи или плохого контакта между наконечниками силовых проводов. В этом случае:

• измеряют напряжение АКБ;
• проверяют состояние контактов;
• проверяют надёжность электрических соединений в цепи стартера.

Иногда причиной такой ситуации может стать замыкание или обрыв в удерживающей обмотке тягового реле. Определить это можно лишь после демонтажа стартера и разборки реле.

Медленное вращение ротора

Медленное вращение ротора является следствием недостаточного энергоснабжения стартера. Причиной этого может быть:

• глубокий разряд АКБ;
• окисление выводов АКБ;
• слабая затяжка наконечников силовых проводов;
• подгорание ламелей щёточного коллектора;
• залипание или износ щёток;
• замыкание щёткодержателя плюсовой щётки на массу;
• обрыв (замыкание) обмоток статора или ротора.

Здесь, как и в предыдущих случаях, в первую очередь проверяется состояние АКБ и контактов. Если неисправность идентифицировать не удалось, стартер нужно будет снять и разобрать. Без этого определить подгорание коллектора, проблемы со щётками, щёткодержателем или обмотками не получится.

Треск в стартере при запуске

Причиной треска в стартере при повороте ключа зажигания может стать:

• неисправность обгонной муфты;
• износ приводной шестерни вала.

В обоих случаях потребуется демонтаж стартера.

Гул стартера при запуске

Наиболее вероятными причинами гула стартера и медленного вращения его вала являются:

• износ втулок ротора;
• ослабление креплений стартера;
• неправильный монтаж стартера.

Гул свидетельствует о перекосе вала ротора и замыкании его на массу.

Кузов

Бампер, Бампер передний, Крышка омывателя, Бампер задний, Решетка бампера, Абсорбер бампера, Молдинг бампера, Молдинг заднего бампера, Молдинг переднего бампера, Юбка бампера, Юбка заднего бампера, Юбка переднего бампера, Усилитель бампера, Кронштейн бампера, Накладка бампера, Накладка заднего бампера, Накладка переднего бампера, Заглушка бампера, Крепление бампера, Рамка номерного знака, Крыло, Крыло переднее, Крыло заднее, Лючок бензобака, Подкрылок, Подкрылок передний, Подкрылок задний, Накладка крыла, Молдинг крыла, Крепление крыла, Арка крыла, Капот, Петля капота, Трос капота, Утеплитель капота, Уплотнитель капота, Крючок капота, Упор капота, Амортизатор капота, Багажник, Амортизатор багажника, Дверь багажника, Кнопка багажника, Крепление багажника, Крышка багажника, Обшивка багажника, Полка багажника, Уплотнитель багажника, Упор багажника, Двери, Дверь передняя, Дверь задняя, Накладка двери, Молдинг двери, Ручка двери, Стеклоподъемник, Петля двери, Уплотнитель двери, Концевик двери, Зеркало, Зеркало боковое, Зеркало левое, Зеркало правое, Зеркальный элемент (стекло), Кнопка зеркал (регулятор), Крышка зеркала, Накладка зеркала, Поворотник зеркала, Стекла, Стекло лобовое, Стекло заднее, Кнопка обогрева заднего стекла, Стекло двери, Уплотнитель стекла, Молдинг стекла, Рама, Стеклоочиститель, Бачок омывателя, Моторчик омывателя, Моторчик дворников, Форсунки омывателя, Трапеция, Мотор стеклоочистителя, Тяга стеклоочистителя (привод), Щетки стеклоочистителя, Резинка стеклоочистителя, Замок, Замок двери, Комплект замков, Центральный замок, Кнопка центрального замка, Замок зажигания, Ключ зажигания, Замок багажника, Замок бензобака, Замок капота, Личинка замка, Облицовка, Решетка радиатора, Эмблема, Воздухозаборник (жабо), Брызговики, Молдинг крыши, Накладка порога, Расширитель арки, Панели, Панель радиатора, Рамка фары, Порог, Панель задняя, Днище, Пол багажника, Панель крыши, Защита радиатора, Лонжероны, Шильдик, Боковина, Крепление аккумулятора, Шумоизоляция, Крепеж, Клипсы, Пистоны, Люк, Кнопка люка, Упругие элементы

Стартер ВАЗ 2101

Сегодня практически все автомобили оснащаются стартером — устройством, обеспечивающим запуск силового агрегата и являющимся неотъемлемой частью электрооборудования. Как и любой другой механизм ВАЗ 2101, стартер со временем изнашивается и требует ремонта либо полной замены. Для этого нужно знать, какое изделие подходит на «копейку» и как произвести ремонт в зависимости от возникшей неполадки.

Назначение и устройство

Основной функцией стартера является проворачивание коленчатого вала двигателя с необходимой частотой до момента запуска. По своей конструкции узел состоит из электродвигателя постоянного тока, напряжение на который поступает от АКБ автомобиля. К основным конструктивным элементам стартера относятся:

• корпус. Представляет собой деталь в форме цилиндра, в которой располагаются катушки возбуждения и сердечники;
• якорь. Элемент изготовлен из легированной стали с запрессованным сердечником и пластинами;
• реле втягивающее. Подаёт питание на электромотор рассматриваемого механизма от замка зажигания и выталкивает бендикс. Конструктивно в реле применяется два неподвижных и один подвижный силовой контакт;
• бендикс и приводная шестерня. Этот элемент предназначен для передачи крутящего момента на маховик силового агрегата посредством специальной шестерни, а также для рассоединения приводной шестерни и маховика;
• щётки и держатели щёток. Подают питание на контактные кольца якоря.

Принцип работы

Стартер функционирует кратковременно, поскольку в работе силового агрегата он не задействуется. Принцип действия рассматриваемого узла сводится к следующему:

• водитель проворачивает ключ в замке зажигания в положение «пуск», при этом ток поступает от источника питания на замок, а затем на на тяговое реле пускового устройства;
• бендикс зацепляется с маховиком;
• замыкается цепь и питание подаётся на электромотор стартера;
• запускается двигатель, а как только его обороты превысят обороты стартера, бендикс возвращается в начальное положение.

Какие бывают

Стартеры подразделяются на два основных вида — редукторные и безредукторные.

Редукторные

Механизм с редуктором отличается меньшим потреблением тока и размерами самого электромотора. Кроме этого, устройство способно запустить силовой агрегат даже при минимальном заряде аккумулятора. В редукторном стартере используются постоянные магниты. Поэтому возможные неполадки с катушкой узла сводятся к минимуму. Однако при интенсивной эксплуатации механизма могут возникнуть проблемы с шестернёй, обеспечивающей вращение. В большинстве случаев это происходит из-за покупки бракованного устройства.

Безредукторные

Основное, чем отличается безредукторный механизм от редукторного — непосредственное воздействие на вращение шестерни. Преимуществом такого устройства является более простое конструктивное исполнение и доступный ремонт. К тому же стартеры без редуктора отличаются более длительной эксплуатацией. К недостаткам стоит отнести затруднённое функционирование при низких температурах.

Выбор стартера

Изначально ВАЗ 2101 и другие классические «Жигули» оснащались пусковым устройством СТ-221, которое имело коллектор цилиндрического типа и мощность 1,3 кВт. Начиная с 1986 года на «классику» начали устанавливать новый стартер 35.3708, который также имел мощность 1,3 кВт. Модернизированная конструкция взаимозаменяема с СТ-221. У последнего было 2 сервисных обмотки и 2 шунтовых, а у нового варианта 3 сервисных и 1 шунтовая.

На «копейку» можно поставить стартер и от импортного автомобиля, главное, чтобы подходило крепление и технические характеристики. Из отечественных устройств можно установить механизмы от «Нивы Шевроле» либо от инжекторной «семёрки». ВАЗ 2101 можно оснастить стартером одного из следующих производителей:

• КЗАТЭ (Россия);
• Dynamo (Болгария);
• LTD Electrical (Китай);
• БАТЭ или 425.3708 (Беларусь);
• FENOX (Беларусь);
• Eldix (Болгария);
• Oberkraft (Германия).

В целом производителей стартеров существует гораздо больше и их можно классифицировать следующим образом:

• оригинальные: Bosch, Cav, Denso, Ford, Magneton, Prestolite;
• вторичные: Protech, WPS, Cargo, UNIPOINT.

И что дальше делать?

Схема подключения стартера

Выкинуть стартер копейки? Да легко! Он ведь все равно не крутит. Конечно, это наиболее оптимальный вариант, но подходит он лишь тем, кто может позволить себе купить новый, либо таковой уже лежит в загашнике. Но что же делать остальным? Бюджет на ремонт скудный, а без машины все ж трудно. Какая-никакая, но ведь служит верой и правдой. Да все сводится к программе-минимум:

Все, готовы? На счет «три!» чтобы стартер был разобран! Не бойтесь, ничего в нем не сломаете, так как он и так неисправен. Последовательность разборки стартера на копейке и остальных классических моделях:

Крепление щеток на задней крышке стартера

Вот и все, стартер рассыпался в ваших руках на мелкие части. Не переживайте, ваша машина ВАЗ 2101 совсем скоро станет на колеса и поедет, и помчится. Что дальше делаем:

Источник

Устройство и технические характеристики стартера ВАЗ 2106

На ВАЗ 2106 производитель устанавливал два взаимозаменяемых вида стартеров — СТ-221 и 35.3708. Они незначительно отличаются друг от друга по конструкции и техническим параметрам.

Первые ВАЗ 2106 оснащались стартерами типа СТ-221

Технические характеристики стартеров ВАЗ 2106

До середины 80-х годов прошлого века на все классические автомобили ВАЗ производитель устанавливал стартер СТ-221. Затем пусковое устройство заменили на модель 35.3708, которая отличалась от предшественника конструкцией коллектора и креплением крышки к корпусу. Несколько изменились и его технические характеристики.

С середины 80-х годов на ВАЗ 2106 стали устанавливать стартеры 35.3708

Таблица: основные параметры стартеров ВАЗ 2106

Устройство стартера ВАЗ 2106

Стартер 35.3708 состоит из следующих элементов:

• статор (корпус с обмотками возбуждения);
• ротор (приводной вал);
• передняя крышка (со стороны привода);
• задняя крышка (со стороны коллектора);
• тяговое электромагнитное реле.

Обе крышки и корпус стартера соединены двумя болтами. Четырехполюсной статор имеет четыре обмотки, три из которых соединены с обмоткой ротора последовательно, а четвёртая — параллельно.

Ротор состоит из:

• приводного вала;
• обмотки с сердечником;
• щёточного коллектора.

Две металлокерамические втулки, запрессованные в переднюю и заднюю крышки, выполняют функции подшипников вала. Для снижения трения эти втулки пропитаны специальным маслом.

Конструкция стартера 35.3708 практически ничем не отличается от конструкции обычного электродвигателя

В передней крышке стартера установлен привод, состоящий из шестерни и обгонной муфты. Последняя передаёт крутящий момент от вала к маховику при запуске двигателя, то есть соединяет и разъединяет вал и венец маховика.

Тяговое реле расположено также на передней крышке. Оно состоит из:

• корпуса;
• сердечника;
• обмотки;
• контактных болтов, по которым подводится электропитание.

При подаче на стартер напряжения сердечник под действием магнитного поля втягивается и перемещает рычаг, который, в свою очередь, двигает вал с приводной шестерней до зацепления её с венцом маховика. При этом замыкаются контактные болты стартера, подавая ток на обмотки статора.

Видео: принцип действия стартера ВАЗ 2106

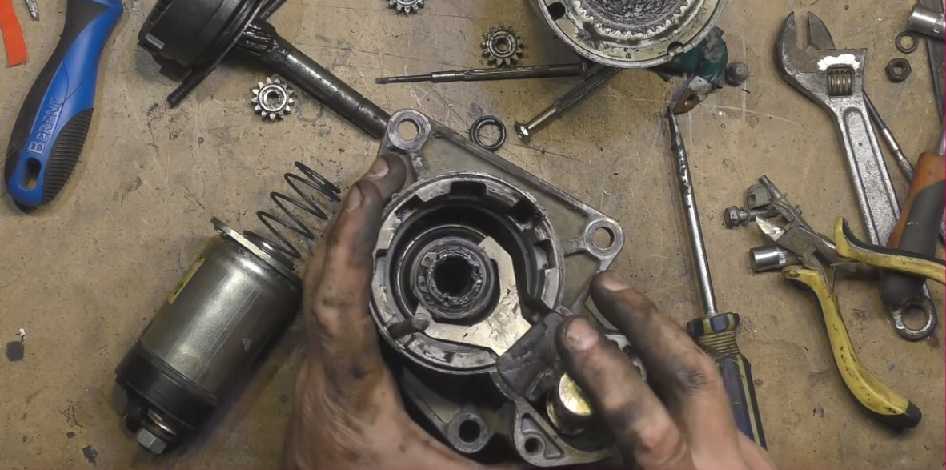

Редукторный стартер

Несмотря на малую мощность, штатный стартер ВАЗ 2106 довольно хорошо справляется со своими задачами. Однако его часто меняют на редукторный аналог, который отличается от классического наличием редуктора, который заметно увеличивает мощность устройства. Это позволяет запускать двигатель даже при разряженном аккумуляторе. Так, редукторный стартер для классических моделей ВАЗ производства (Беларусь) имеет номинальную мощность 1,74 кВт и способен раскрутить коленвал до 135 об/мин (обычно для запуска силового агрегата достаточно 40–60 об/мин). Это устройство работает даже при разряженном до 40% аккумуляторе.

Редукторный стартер имеет специальный редуктор, существенно увеличивающий мощность устройства

Видео: редукторный стартер ВАЗ 2106

Выбор стартера для ВАЗ 2106

Устройство креплений стартера классических моделей ВАЗ не позволяет установить на ВАЗ 2106 пусковое устройство от другого отечественного автомобиля или иномарки. Адаптация таких стартеров весьма трудозатратна и дорогостояща (исключение составляет стартер от ВАЗ 2121 «Нива»). Поэтому лучше и проще приобрести новое пусковое устройство. Стоковый стартер для ВАЗ 2106 стоит 1600–1800 рублей, а редукторный — на 500 рублей дороже.

Из производителей рекомендуют отдавать предпочтение хорошо зарекомендовавшим себя торговым маркам:

• «Электромаш» (Херсон, Украина);
• КЗАТЭ (Самара, Россия);
• «Атек» (Витебск, Беларусь).

Вариант первый АКБ

Возможно это один из самых распространённых видов неисправностей такого рода. Суть его заключается просто в разряженной, либо неработоспособной аккумуляторной батарее. Определить разряженную просто:

• если щёлкает втягивающее реле, но стартер не крутит, при этом гаснут лампы на приборной панели – виновник аккумулятор;
• когда происходит серия щелчков, при этом лампы также ощутимо притухают – то, как и в предыдущем случае, виновна аккумуляторная батарея;
• если вообще ничего не происходит, то также возможно разряжен аккумулятор – необходимо проверить его другими нагрузками (к примеру — включить фары).

Если причиной является АКБ, то, казалось бы, всё просто – достаточно её зарядить (или прикурить) и можно отправляться в путь. Но не всё так элементарно, ведь невыясненная причина, которая вызвала следствие в виде неуспешного запуска – вызовет то же самое следствие ещё раз. Потому стоит разобраться – от чего батарея разрядилась.

Всё элементарно, если был попросту где-либо оставлен включенным свет, или другой потребитель. Но если всё было выключено – то необходимо проверить качество работы генератора, а также исправность самой батареи.

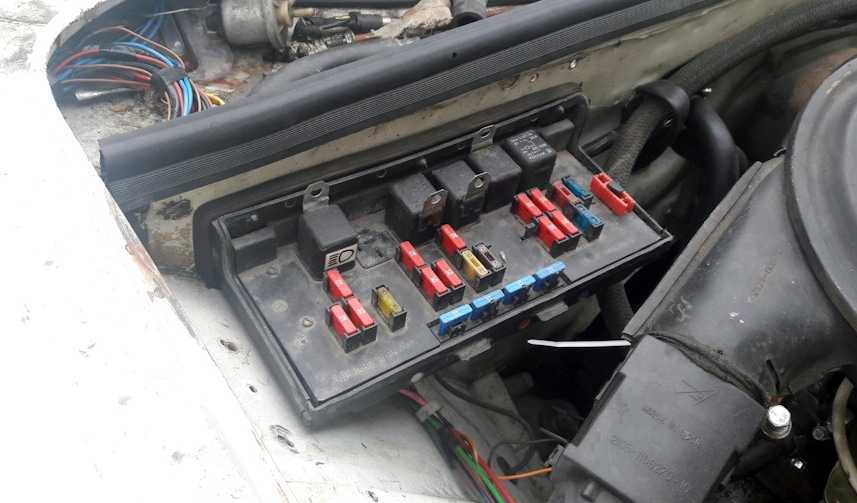

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Схема

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Схема

Описание

Предохранители

1	8/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева  заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8/10А Резервный
4	8/10А Резервный
5	16/20А Элемент обогрева заднего стекла и реле включения обогрева
6	8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8/10А Регулятор напряжения генератора
9	8/7,5А Лампы задних противотуманных фонарей и их сигнализатор
10	8/10А Указатели поворота (в режиме указания поворота) Реле — прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37.3701)
11	8/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8/10А Ближний свет фар (левая блок-фара)
18	Запасной
19	Запасной
20	Запасной
21	Запасной

Реле

К1	Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2	Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4	Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5	Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6	Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

Проверка технического состояния деталей стартера ВАЗ-2107

↑ Якорь

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу.

Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените.

Специальным прибором проверьте, нет ли замыканий между секциями обмотки якоря и пластинами коллектора, а также нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

↑ Якорь стартера ВАЗ

Осмотрите рабочую поверхность коллектора. Загрязненную или пригоревшую поверхность зачистите мелкозернистой шлифовальной шкуркой.

Проверьте биение сердечника относительно цапф вала. Если оно больше 0,08 мм — замените якорь.

Проверьте состояние поверхностей шлицев и цапф вала якоря. На них не должно быть задиров, забоин и износа. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удалите их мелкозернистой шлифовальной шкуркой, так как они могут стать причиной заедания шестерни на валу.

↑ Привод

• Привод стартера должен свободно, без заметных заеданий перемещаться на валу якоря.
• Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н·см (2,8 кгс·см).
• В обратном направлении шестерня проворачиваться не должна.

Если на заходной части зубьев шестерни имеются забоины, то подшлифуйте их мелкозернистым наждачным кругом малого диаметра.

Если детали привода повреждены или значительно изношены, замените привод новым.

↑ Статор

Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки статора на массу. Напряжение через лампу подводится к общему выводу обмотки и к корпусу стартера.

Если лампа горит или мегомметр показывает сопротивление меньше 10 кОм, а также если обмотки имеют следы перегрева (почернение изоляции), замените корпус с обмотками.

↑ Крышки

Проверьте, нет ли на крышках трещин.

Если они имеются — замените крышки новыми.

Проверьте состояние втулок крышек.

Если они изношены, то замените крышки в сборе или только втулки. Новые втулки после запрессовки разверните до (12,015+0,03) мм.

У стартера СТ-221, чтобы заменить втулку со стороны коллектора, предварительно извлеките заглушку, а после запрессовки втулки установите заглушку на место и раскерните в трех точках.

Проверьте надежность крепления щеткодержателей на крышке со стороны коллектора.

• Щеткодержатели положительных щеток не должны иметь замыкания с массой.
• Щетки должны свободно перемещаться в пазах щеткодержателей.
• Щетки, изношенные по высоте до 12 мм, замените новыми, предварительно притерев их к коллектору.

Проверьте динамометром усилие пружин на щетках, которое для новых щеток должно составлять 9,8±0,98 Н (1±0,1 кгс) и, при необходимости, замените пружины новыми.

↑ Тяговое реле

Проверьте легкость перемещения якоря реле. Проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Проверьте омметром нет ли обрыва в обмотках тягового реле.

Если в обмотках реле имеется обрыв, или не замыкаются контактные болты реле контактной пластиной, то замените реле новым.

Если реле разборного исполнения, то можно разобрать его и зачистить контактные болты и пластину мелкозернистой шкуркой или плоским бархатным напильником. При значительном повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть болты на 180°.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Причины выхода из строя стартера на ВАЗ 2101 и способы решения проблем

Если в один из дней вы сели за руль своего автомобиля и не смогли его завести – скорее всего дело в том, что не крутит стартер. Причин подобного «поведения» может быть множество. Далеко не всегда проблема кроется в самом устройстве:

• слабый заряд аккумуляторной батареи;
• плохой контакт в местах соединения силовых проводов.

Важно отметить, что для того, чтобы бендикс стартера крутился, требуется напряжение не ниже 11.0 В минимум. Если аккумуляторная батарея не может поддерживать в момент запуска такую величину – то машина просто не заведется

Как следствие – куда-либо поехать просто не получится. Если двигатель не завелся, то в первую очередь нужно проверить наличие напряжения на клеммах АКБ.

Если оно в норме – необходимо убедиться в его наличии на приходящих проводах. Сделать это можно с помощью мультиметра. При наличии напряжения, отсутствии обрыва проблема может быть в электрической части стартера:

• не работает втягивающее реле;
• вышли из строя угольные щетки.

Проверить реле можно не снимая сам стартер. Достаточно будет лишь замкнуть контакты напрямую. Сделать это можно с помощью отвертки либо проводка в изоляции с оголенными контактами. После замыкания контактов реле обязательно должно щелкать – это говорит о его срабатывании. Если подобные звуки отсутствуют – то реле просто вышло из строя. Ремонтировать его не имеет смысла, необходимо просто осуществить замену.

Ещё одна частая проблема – вышли из строя угольные щетки, короткое замыкание обмотки статора. Но определить эти неисправности можно лишь после снятия стартера с автомобиля. Как и механические неисправности:

• вышел из строя бендикс;
• изношены подшипники;
• сломана вилка стартера.

Основным рабочим механизмом стартера является именно бендикс. Он соединяет маховик двигателя и вал стартера – что позволяет передать вращающий момент. Сам бендикс представляет собой вал с шестерней на конце. Именно её шлицы и входят в зацепление. С течением времени они изнашиваются. Разрешить ситуацию можно только путем замены бендикса.

При длительной интенсивной эксплуатации автомобиля часто выходит из строя вилка. Разобраться где находится этот компонент – не составит труда. Нужно снять стартер, разобрать его. Это позволит определить все имеющиеся в нем проблемы, какие имеются неполадки. В некоторых случаях даже понадобится специальный сденд.

Ремонт стартера

Как известно, автомобили ВАЗ-2107 бывают оснащены как инжекторами, так и карбюраторами. В связи с этим последовательность действий и сами ремонтные работы по стартеру могут слегка отличаться друг от друга. Тем не менее, каким бы ни был ваш автомобиль, эту задачу вполне возможно решить самостоятельно.

В первую очередь необходимо демонтировать стартер. Для этого автомобиль устанавливается над смотровой ямой либо поднимается на подъемнике. Но сначала от аккумулятора следует отсоединить минусовую клемму. Далее порядок действий зависит от того, что установлено на вашем авто: карбюратор либо инжектор.
