Какие лампочки стоят в Джили мк кросс-Geely mk cross, таблица.

Фары головного света: Лампочки Н1 на 55 вт. Ближний и дальний свет.

Лампы противотуманных фар: Н3 мощность 55 ватт с проводком.

Н3 мощность 55 ватт Н3 мощность 55 ватт

Лампочки поворотников: передние-задние PY21W мощность 21 ватт.

Лампы заднего хода и задней противотуманки P21W мощность 21 ватт.

P21W мощность 21 ватт P21W мощность 21 ватт

Лампа стоп-сигнала и заднего габарита P21/5W мощность 21/5 ватт, в зависимости от модели, хотя в задних габаритах в кроссе на самом деле стоят другие лампочки W5W.

P21/5W мощность 21/5 P21/5W мощность 21/5

Лампа передних габаритов, освещение багажника, номерного знака, дополнительного стоп сигнала: W5W мощность 5 ватт.

Как снять передний бампер и фары на Geely CK

В этой статье будет описано пошаговое снятие переднего бампера и фар на Geely CK. Процесс демонтажа автомобиля данной модели не займет много времени. А, так как клиренс Geely CK немножко занижен относительно к нашим дорогам, то эта информация надеюсь, будет полезна для владельцев этих автомобилей.

Поднимаем крышку капота и устанавливаем в открытом положении.

Первым шагом будет съем самого бампера

Для этого нужно подготовить:

1. Головка на десять с удлинителем и воротком
2. Фигурная отвертка
3. Плоскогубцы
4. Да, было бы неплохо запастись новыми фиксаторами бампера.

Передний бампер к автомобилю крепится двумя защёлками по бокам изнутри, а снаружи двумя болтами на 10 и двумя фиксаторами в верхней части, двумя болтиками на десять в нижней и так же 2 по краям (в районе передних арок). Сначала ключом на 10 откручиваем два болта — те, что расположены у арок. Потом берем и откручиваем две клипсы в верхней части самого бампера, а если эти клипсы не поддаются отвертке, тогда берем плоскогубцы и вытягиваем их из штатных отверстий (тогда понадобятся новые) только извлекаем аккуратно чтоб не повредить лакокрасочное покрытие. После этого воротком откручиваем нижние и после этого расправляемся с двумя оставшимися на вверху. После того как были устранены все наружные крепления, снимаем его с двух внутренних защёлок, для этого нужно потянуть на себя при этом не делать резких движений, предварительно перед этим отсоединить колодки стыковки элементов питания противотуманок. Все, его мы сняли.

Приступаем к снятию передних фар

Для этого нам понадобится только рожковый ключ на 10 и вороток с удлинителем и головкой на десять. Берем рожковый ключ и откручиваем болт, который находится за планкой внутреннего фиксатора бампера. Теперь остается открутить два оставшихся болта. Эти болтики находятся в верхней и боковой части корпуса блок-фар, их откручиваем воротком с удлинителем и головкой на десять. После того как были устранены три крепления, плавным движением частично вытягиваем ее из штатного гнезда на себя. Отсоединяем колодку соединения корректора и колодку соединение элементов питания, вытягиваем полностью.

На этом наше снятие переднего бампера и фар на Geely CK завершено. Установка проводится противоположной последовательности.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Сцепление Джили МК Кросс. Осмотр и дефектовка деталей

Если пружины легко перемещаются в гнёздах или сломаны, замените диск.

9. Осмотрите рабочие поверхности трения маховика (показано на снятом маховике).

10 И нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева

11. При ослаблении заклёпочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

12. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска.

Наличие трещин на диафрагменой пружине не допускается.

Места “А” контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен быть более 0,8 мм).

В противном случае замените нажимной диск в сборе.

13. Осмотрите соединительные звенья кожуха и диска.

Если звенья деформированы или сломаны, замените нажимной диск в сборе.

14. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной.

15. И внутренней сторон пружины. кольца не должны иметь трещин и следов износа.

В противном случае замените нажимной диск в сборе.

16. Перед установкой сцепления проверьте лёгкость перемещения ведомого диска по шлицам первичного вала коробки передач.

При необходимости устраните причины заедания или замените дефектные детали.

17. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

18. При монтаже сцепления сначала с помощью оправки установите ведомый диск/

F затем кожух нажимного диска, совместив нанесенные перед снятием метки, и вверните болты крепления кожуха к маховику.

Устанавливайте ведомый диск таким образом, чтобы его маркировка находилась снаружи.

19. Вворачивайте болты равномерно, по одному обороту ключа каждый, в последовательности, показанной на фото.

20. Снимите оправку и установите коробку передач.

21. Проверьте работу сцепления.

Необходимые запчасти можно посмотреть здесь: https://hot-parts.ru/catalog/11371/550190/

Больше информации про Джили МК (Geely MK) смотрите в разделе «Поиск». Вверху справа на данной странице сайта.

Источник

Комбинация приборов Джили МК. Советы по эксплуатации

Не забывайте протирать приборную панель и комбинацию приборов, в частности.

Это избавит Вас в буквальном смысле от бликов при считывании показаний приборов.

Кроме того, Вам меньше придётся напрягать глаза.

И Вы быстрее будете воспринимать состояние автомобиля по показаниям приборов.

Протирать желательно спиртовыми одноразовыми салфетками.

Спирт быстро удалит загрязнения, плюс также быстро высохнет и не оставит разводов.

Возите с собой одноразовые спиртовые салфетки и это сильно Вас упростит повседневную эксплуатацию.

Они весьма удобны для протирания приборки, торпедо, панелей в салоне.

Также они хороши для протирки внешней светотехники и номеров автомобиля.

Источник

Подвеска

• Поменять втулки стабилизатора Джилли MK своими руками
• Поменять задние амортизаторы Джилли MK
• Заменить задние пружины Джилли MK
• Поменять задние стойки Джили МК
• Заменить задний ступичный подшипник Geely МК
• Как поменять колесо Geely МК
• Как заменить опорный подшипник Джили MK своими руками
• Ремонт передних амортизаторов Джилли MK своими руками
• Установка передних пружин Джили MK своими руками
• Ремонт передних стоек Geely MK
• Установка переднего ступичного подшипника Джили МК своими руками
• Замена подшипника задней ступицы Джили МК своими руками
• Ремонт подшипника передней ступицы Джилли MK
• Установка резинок стабилизатора Джили МК
• Как заменить сайлентблоки задней балки Geely МК
• Замена сайлентблоков задних рычагов Джилли MK
• Как заменить сайлентблоки передних рычагов Джили MK своими руками
• Поменять стойки стабилизатора Джили МК своими руками
• Заменить шаровую опору Джилли МК
• Поменять шпильку колеса Geely МК
• Поменять шпильку на ступице Джили MK

Снятие и установка комбинации приборов

Вам потребуются: отвёртки с плоским и крестообразным лезвием, ключ на 7.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку комбинации приборов.

3. Выверните два винта крепления комбинации приборов.

4. Извлеките комбинацию из панели приборов и отведите на длину подсоединённых жгутов проводов.

5. Отожмите фиксатор крепления колодки.

6 И отсоедините от комбинации приборов нижнюю колодку жгута проводов.

7. Аналогично отсоедините две колодки жгута проводов с обратной стороны комбинации приборов.

И снимите комбинацию приборов.

8. Для снятия стекла выверните винты, удерживая гайки.

9. И снимите кронштейны крепления комбинации приборов по одному с каждой стороны.

10. Отожмите фиксаторы крепления.

11. И снимите стекло с комбинации приборов.

12. Для снятия корпуса выверните винты крепления.

13. Далее комбинация приборов джили мк извлекается из корпуса.

14. Установите корпус, стекло и комбинацию приборов в порядке, обратном снятию.

Больше информации про Джили МК (Geely MK) смотрите в разделе «Поиск». Вверху справа на данной странице сайта.

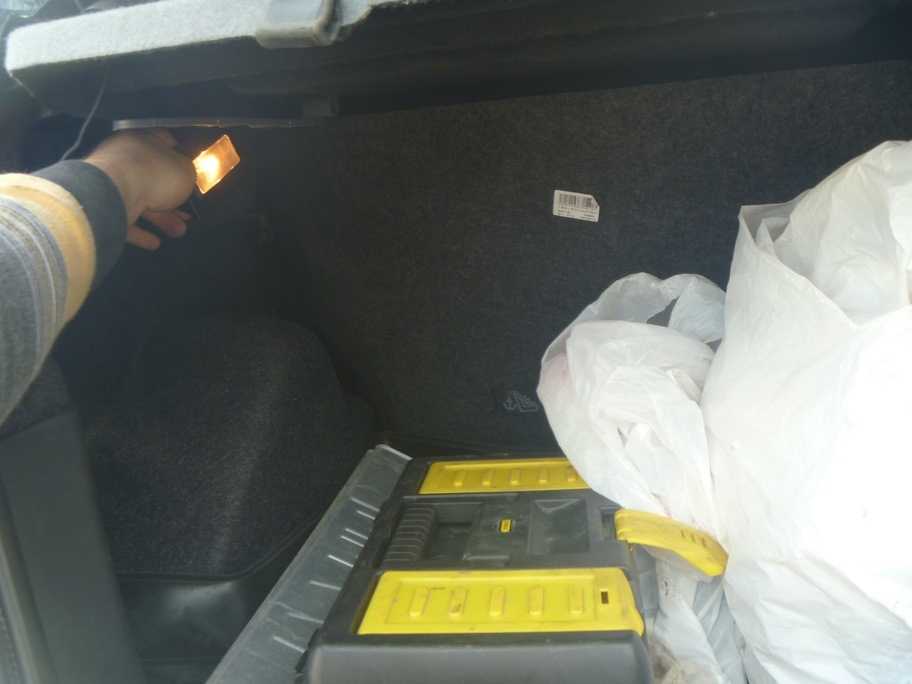

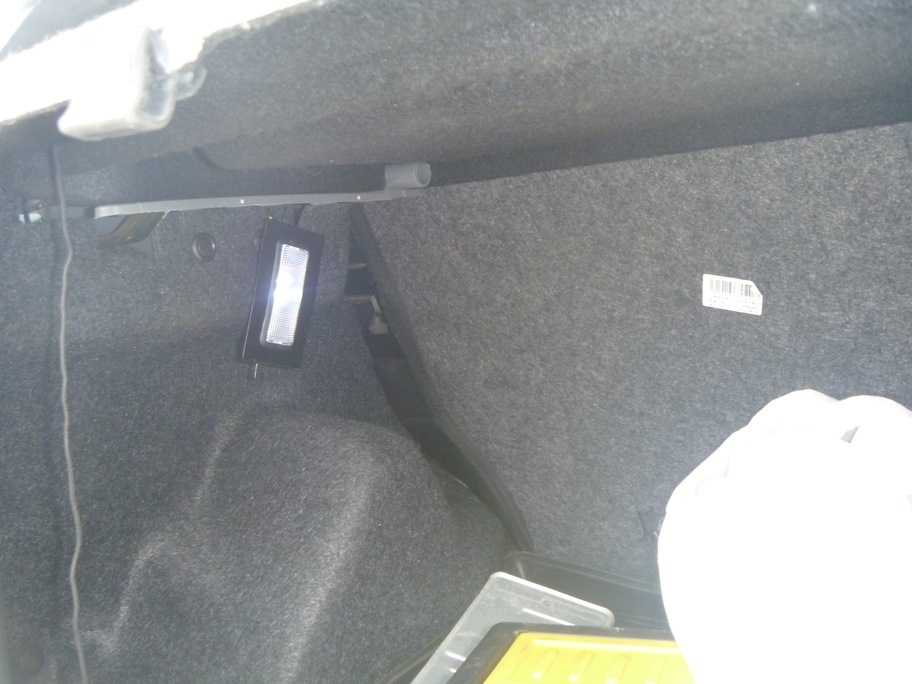

Смена штатных лампочек на диоды

Так получилось, что размер диода слегка больше и он не влезал в плафон, так что закручивал его туда плоскогубцами)

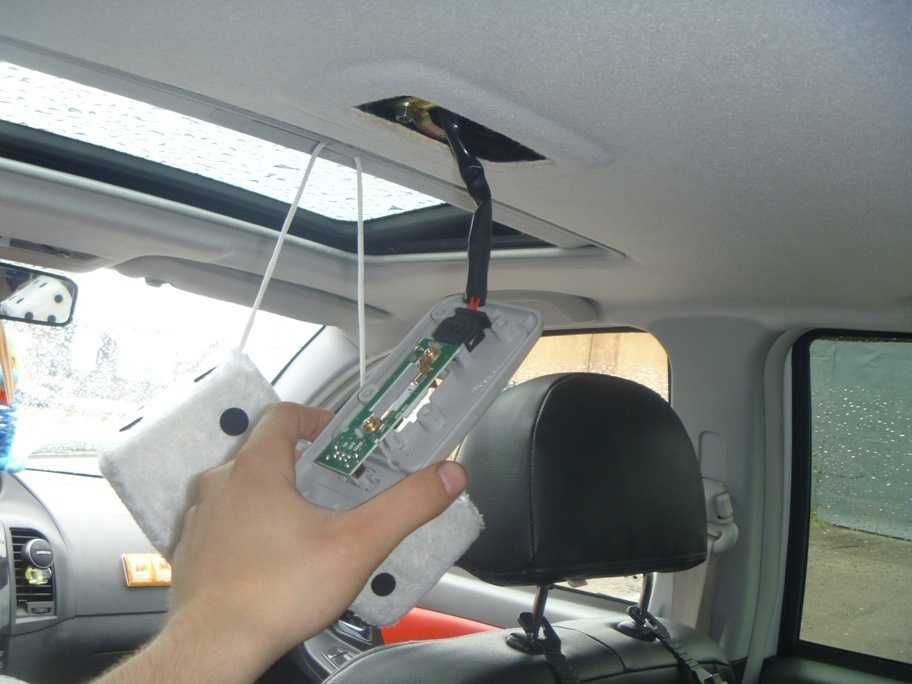

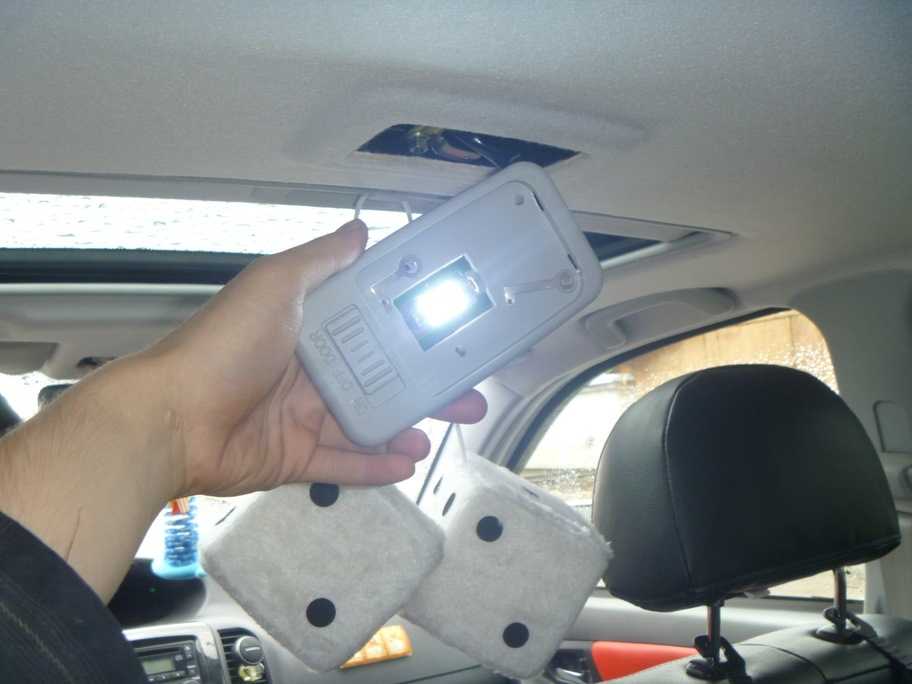

Диод освещения салона (100 рублей):Здесь тоже была большая трудность — из-за тройного режима горения света — ON, OFF, DOOR. Кто не в курсе — у диода в отличие от лампочек играет роль полярность — если перепутать — и +, то он просто не будет гореть) поэтому я проверял работоспособность диода, не собирая плафон до конца) Когда я вставил диод, то увидел что на режиме DOOR на него постоянно подается небольшое напряжение и диоды еле светят — решил проблему тем, что купил более мощный диод — видимо у него минимальное напряжение, необходимое для создания света немного больше)Также я очень огорчился тем фактом, что когда включал режим ON, то диод не работал, как и лампочка — я подумал, что уже сломал что-то, хотя в принципе я ничего не перепаивал и ничего не менял — химичил с этой проблемой около получаса, что все же не принесло эффекта, и я решить забить на эту функцию — все равно не часто ей пользуюсь… Когда вкручивал болты, то она заработала!) Как я понял, на неё подается напряжение через болт, который контактирует с крышей)

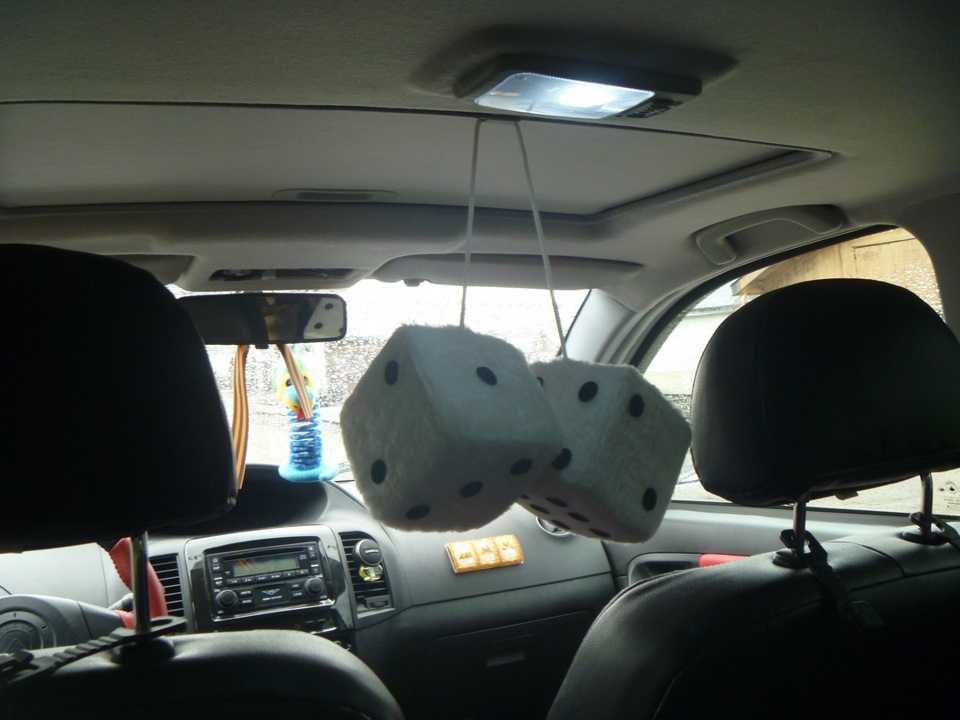

Стало светить намного ярче!) теперь не будет проблем с освещением салона в темноте)

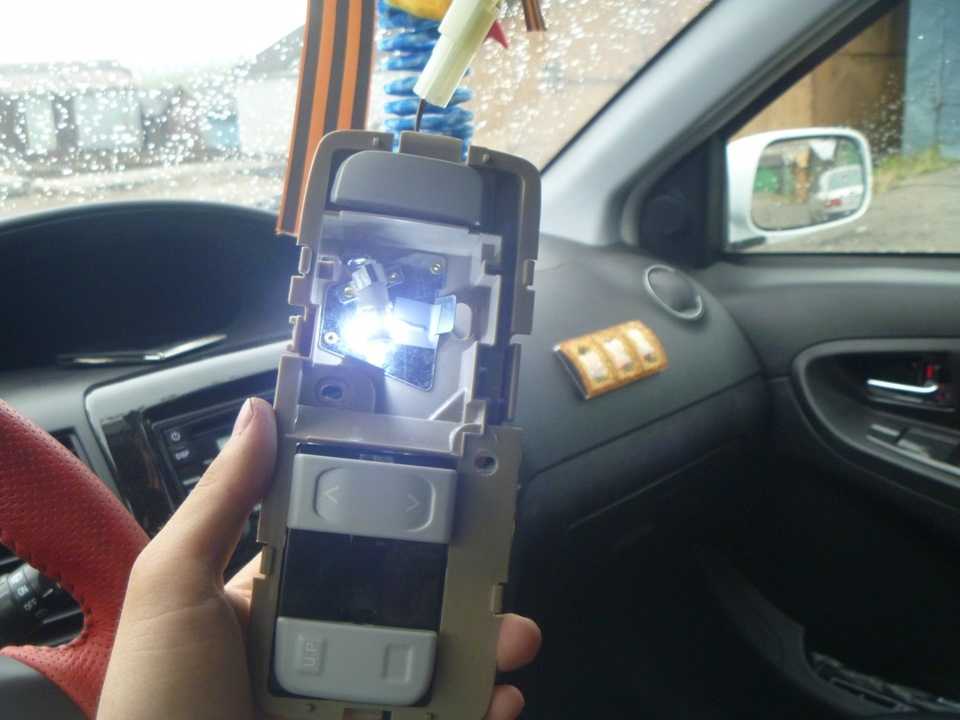

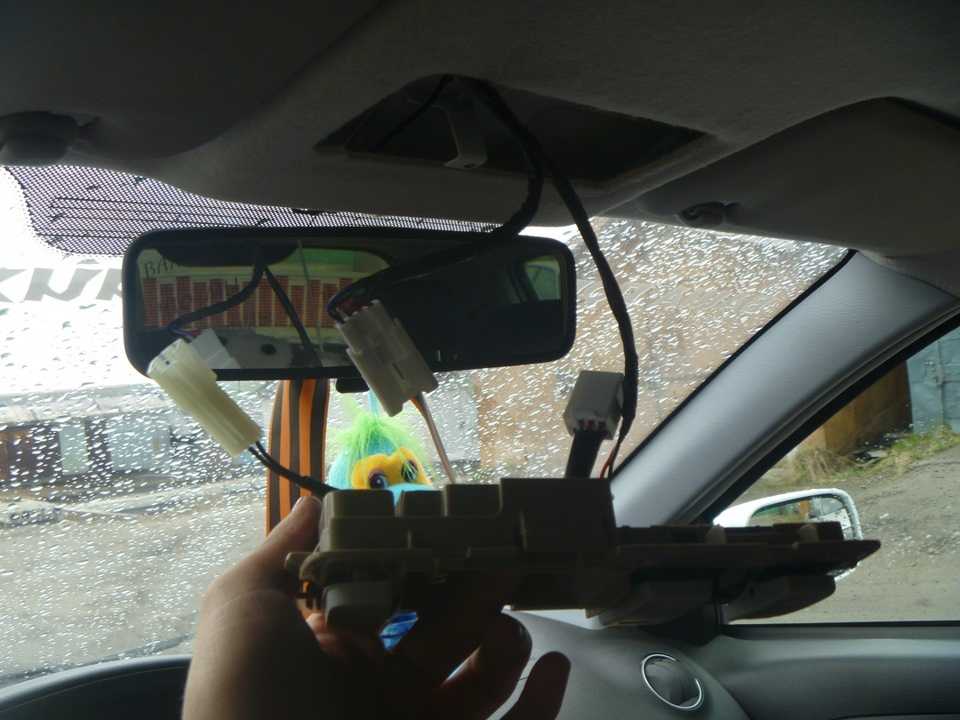

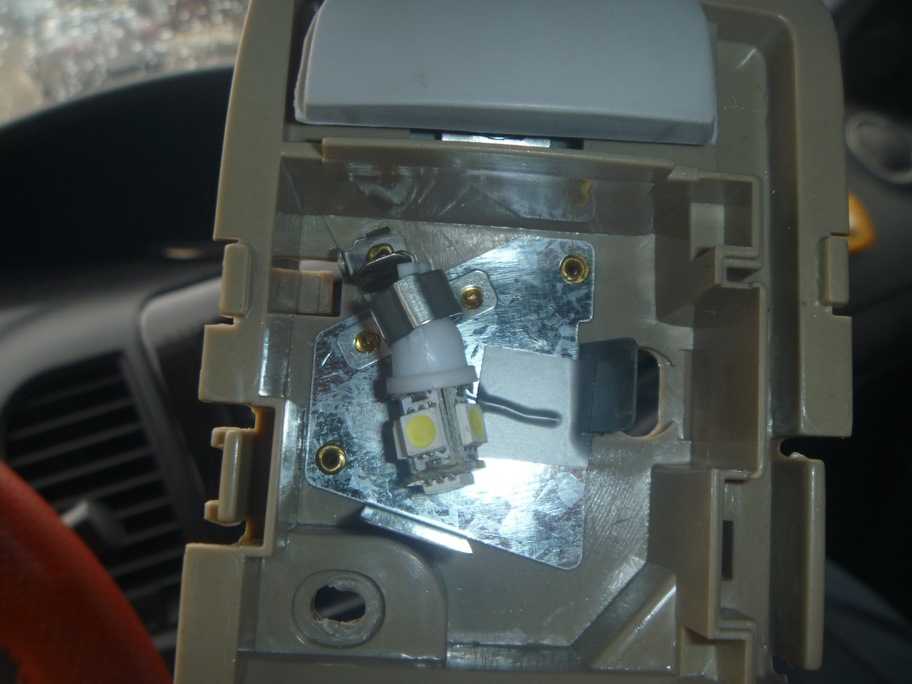

Диод освещения водителя и переднего пассажира (55 рублей):

Дела тут тоже обстояли не очень — так как здесь лампочка стоит на цоколе, то важный момент — полярность основы и самого цоколя — то ли китайцы, то ли собирающие мою машину россияне собрали так, что для диода полярность перепутана! я очень расстроился, что спереди останется лампочка, но в итоге решил проблемы тем, что купил бесцокольный диод — с усиками, разобрал платформу усиков диода и кинул их четко на тот + и тот -, который ему нужны) Можно оценить, что вышло, контакт, кстати, довольно плотный получился)

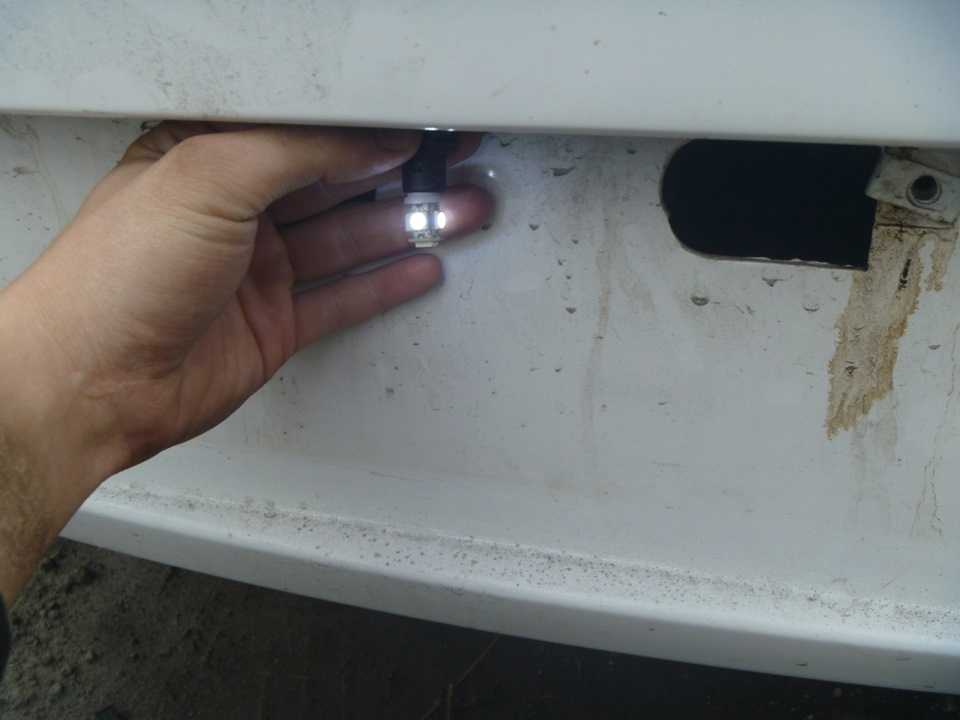

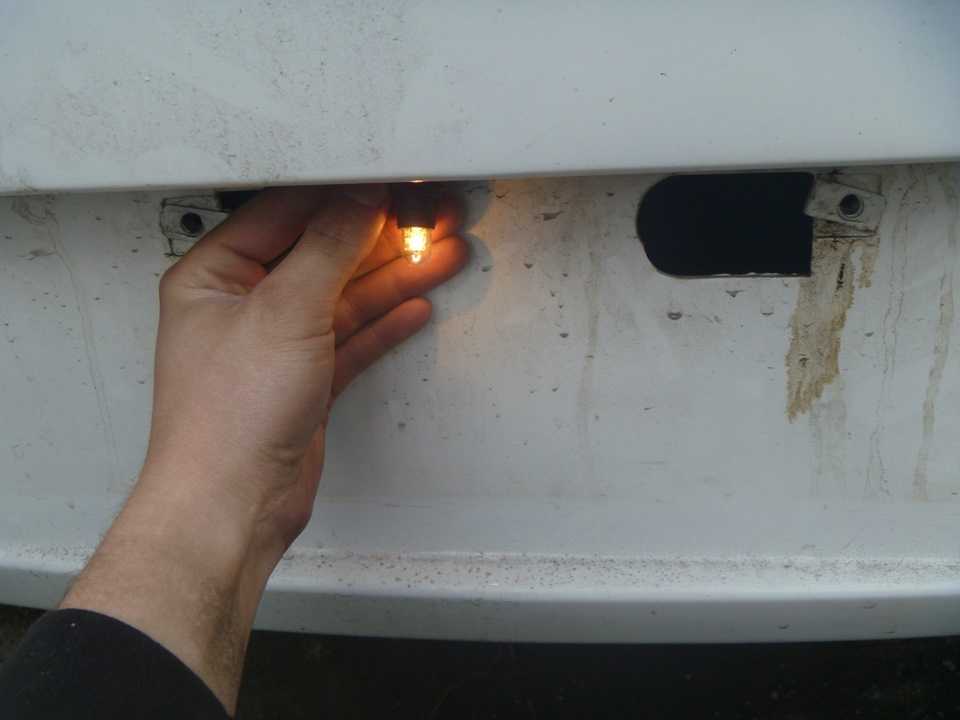

Позже нашел артикулы лампочек и диодов w5w на заказ у известных поставщиков:SKYWAY ST106SMD5630 Не очень по отзывам Вытянутый диод круглого типа 135SKYWAY ST1010SMD5630 Уличная вроде — живет около года Вытянутая кукурузка 4х2 по кругу и 2 с торца 141SCT 210209 Не очень внешне Светодиод на конце 45PHILIPS 127914000KB2 2 штуки w5w 4500 K 370NARVA 18001 2 штуки w5w, вроде салонные, хватило на пол года в фаре Комплект светодиодных ламп 292OSRAM 2825 10 штук обычных w5w 180

Теперь везде диоды, что мне очень нравится!) свет именно белый, гораздо ярче, чем было на лампочках)

В общем, попробовал я много диодов, в фарах любые перегорают в течение полугода-года, а вот в салоне светодиоды горят уже около 6 лет и до сих пор исправно)

Замена сальника штока выбора передач Джили МК, меняем сальник кулисы

Одним из основных узлов трансмиссии автомобиля является коробка передач.

Её значение в общем устройстве автотранспортного средства переоценить вряд ли получится.

КПП изменяет или расширяет диапазон вращения двигателя , а также даёт возможность изменять направление движения машины. Кроме того, коробка передач обеспечивает разъединение силового агрегата авто и его трансмиссии во время парковки или длительной стоянки.

Малый семейный переднеприводной автомобиль китайского производства Geely MK комплектуется пятиступенчатой механической коробкой переключения передач, а также и четырёхступенчатым автоматом.

Всё зависит от уровня комплектации модели и варианта её кузова .

Как известно, управление МКПП осуществляется с помощью специального рычага переключения передач.

Однако этот рычаг может выполнять переключение передач только благодаря наличию в устройстве КПП механизма выбора передач.

Сам по себе этот механизм довольно надёжный и редко выходит со строя, несмотря на те колоссальные нагрузки, которые он получает во время движения автомобиля.

Но, в его устройстве имеются пыльник и сальники .

А эти устройства постоянно подвергаются воздействию пыли, грязи и влаги, вследствие чего могут терять свою целостность.

В результате на соответствующих деталях самого механизма вполне могут образоваться выработки.

Поэтому их необходимо своевременно менять, чтобы не допускать возникновение таких последствий.

Установка бампера Джили МК

Автомобильный бампер представляет собой полосу облицовки автомобиля, призванную защищать автомобиль при незначительных ударах. Так как в большинстве современных автомобилей бамперы сделаны из пластика, они носят скорее декоративный характер. При ДТП они защищают больше не водителя и пассажира, а пешехода при наезде на небольшой скорости (считается, что наличие бампера меньше травмирует пешехода).

Так или иначе, при повреждении бампера производится его демонтаж для ремонта или замены и последующая установка бампера Джили МК. Снятие и последующая установка бамперов производятся для монтажа систем дополнительного оборудования автомобиля, например фаркопа или датчиков парктроника.

Стоимость установки бампера в Санкт-Петербурге:

Варианты установки	Стоимость
Установка переднего бампера Джили МК	от 1000 руб.
Установка заднего бампера Джили МК	от 1000 руб.
Ремонт бампера Джили МК	от 3500 руб.

Если бампер поврежден незначительно, станции техобслуживания предлагают услугу по наложению специального ремонтного шва по пластику. Для этого они снимают бампер, накладывают заплатки из пластика, идентичного пластику ремонтируемого бампера, а затем производят установку бампера Джили МК на прежнее место. Если повреждения большие, старый бампер снимают и выбрасывают, а на его место устанавливают новый бампер Джили МК. Металлический бампер часто не ремонтируют из-за дороговизны процедуры, а заменяют.

Порядок демонтажа переднего бампера такой. Сначала снимаются передние подкрылки, противотуманные фары и номерной знак. Затем выкручиваются 2 болта крепления к усилителю. Затем – 2 гайки крепления кузова к брызговику, правый и левый кронштейны облицовки. Затем выводятся шпильки крепления облицовки в районе брызговиков, извлекаются 2 гайки крепления кронштейнов и снимается балка бампера. Устанавливается новый или отремонтированный бампер в обратной последовательности.

Задний бампер снимается и устанавливается аналогично. Разные модели автомобиля имеют свои особенности установки бампера, описанный порядок приблизителен для примера.

Снятие, ремонт, замену и установку бампера Джили МК мы приглашаем произвести в наших сертифицированных сервисах Санкт-Петербурга. На все работы дается гарантия.

В нашем отделе запчастей вы найдете как новые, так и б/у оригинальные бамперы хорошего качества для замены.

Замена светодиодов в приборке!

Приветствую всех!Захотелось мне сегодня поменять подсветку своей приборки.Перепаял зелёные светодиоды на белые.Опыт у меня уже есть по этой части и особого труда для меня не возникло.Выложил фотки что да как делалось.У кого возникнут вопросы не стесняемся задаём.Всем удачи.

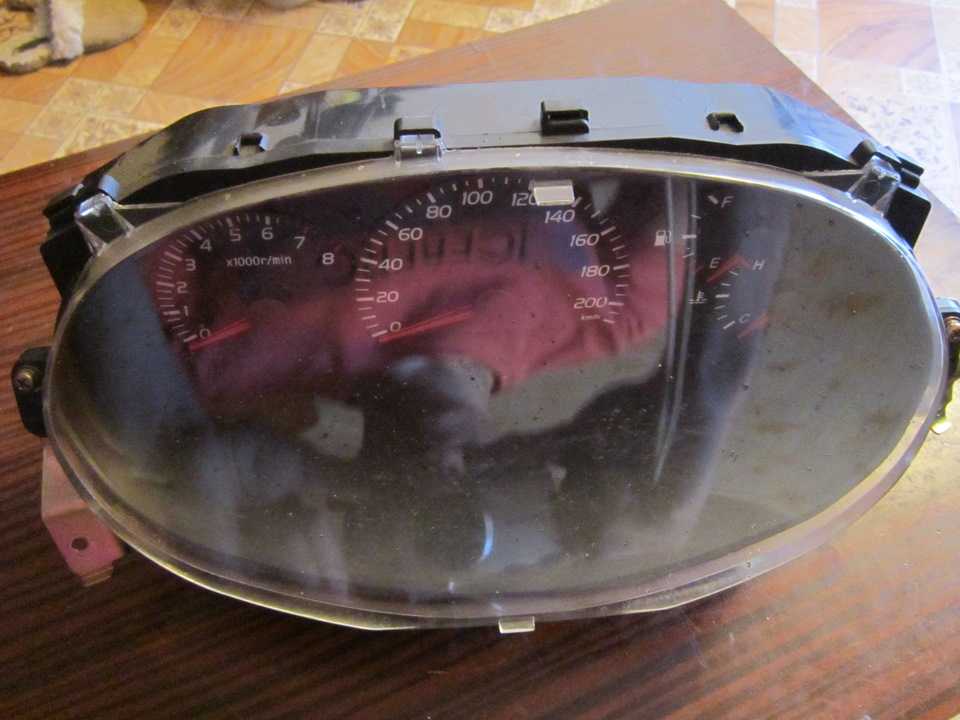

Собственно сама снятая приборка в сборе.

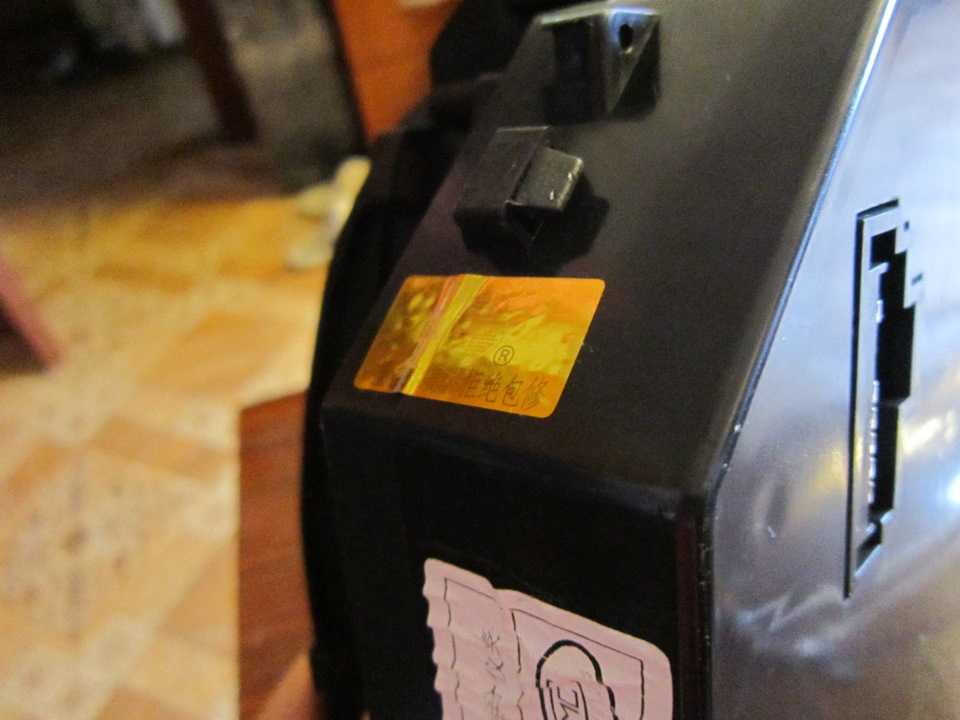

Когда начал разбирать приборку, я обнаружил пломбу целая никем не тронутая.Я оказался первооткрывателем=)

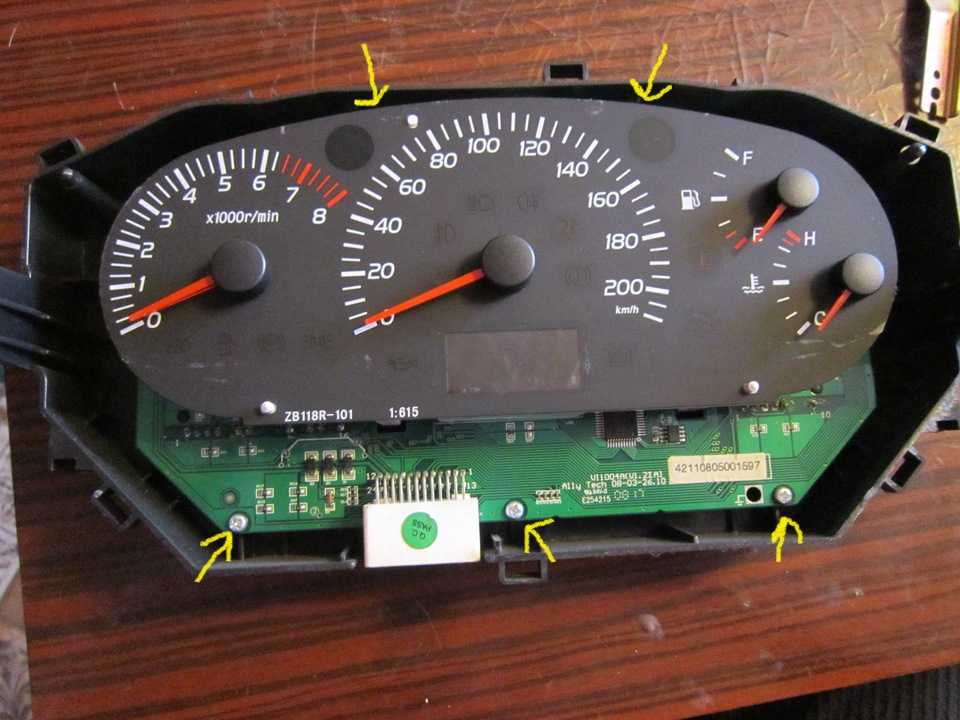

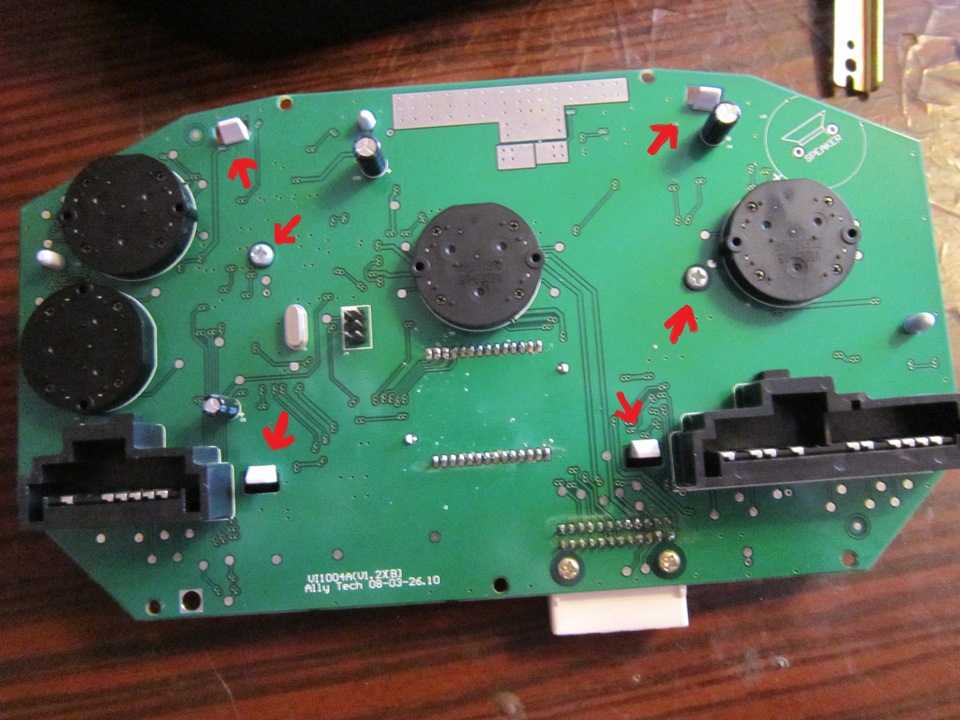

Снято стекло и декоративная панель.Для того, чтобы снять плату, нужно открутить пять винтиков, я их показал желтыми стрелочками.

Когда сняли плату, приступаем к снятию циферблата.На обратной стороне, циферблат держится на четырёх защёлках и двух винтиках.Всё помечено красными стрелочками, а с лицевой стороны нужно аккуратно с небольшим усилием потянуть стрелочки вверх

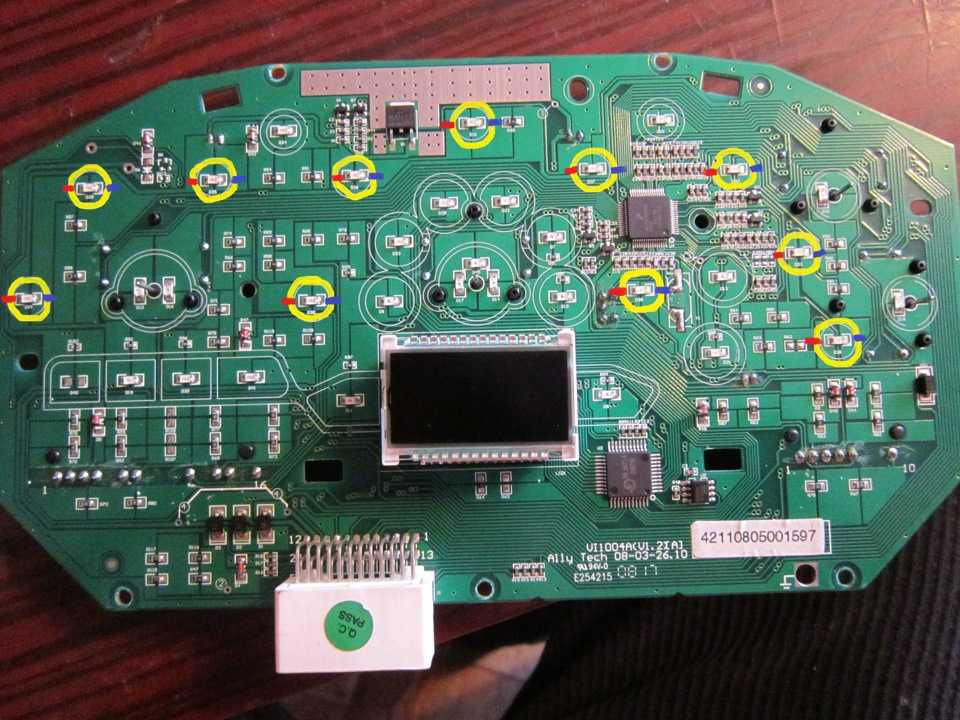

Ну вот и добрались до самих диодов.Нужно всего выпаять 11 светодиодов.Они помечены жёлтыми кружочками.Так же я указал их полярность.Красная чёрточка это плюс, а синяя соответственно это минус.

Рекомендации по эксплуатации

Каковы случаи для замены сальников КПП?

По большому счёту таких случаев всего два.

Первый случай — элементарно дубение любых резиновых прокладок с течение времени.

В том числе, из-за воздействия рабочих температур узлов автомобиля.

Мягко говоря, спустя 10 — 12 лет нужно просто поменять прокладки, чтобы из под них не потекли жидкости.

Второй случай — скорее ошибка механика.

То есть когда переливают масло выше уровня.

В этом случае его выдавливает и именно через сальники КПП.

Третий случай наиболее редкий.

Это, в частности, использование не предусмотренного масла.

Когда хотелось залить что-то лучше, чем предусмотрено.

Или наоборот подешевле, или наугад контрафакт.

В этих третьих случаях да — масло тоже выдавит через сальники.

Источник

Джили МК. Джили МК Кросс. Комбинация приборов

Статья с описанием порядка снятия и разборки щитка приборов автомобиля. Комбинация приборов Джили МК.

Особенности конструкции

Все контрольно-измерительные приборы автомобиля объединены в комбинацию приборов.

Она включает в себя спидометр, тахометр, счетчик общего и суточного пробега (одометр).

Указатель температуры охлаждающей жидкости, указатель уровня топлива, световые сигнализаторы.

Комбинация приборов не ремонтопригодна, поэтому в случае выхода приборов из строя её заменяют в сборе.

Можно промыть стекло слабым мыльным раствором либо специальным очистителем для пластика.

Снятие и установка комбинации приборов

Вам потребуются: отвёртки с плоским и крестообразным лезвием, ключ на 7.

2. Снимите облицовку комбинации приборов.

3. Выверните два винта крепления комбинации приборов.

4. Извлеките комбинацию из панели приборов и отведите на длину подсоединённых жгутов проводов.

5. Отожмите фиксатор крепления колодки.

6 И отсоедините от комбинации приборов нижнюю колодку жгута проводов.

7. Аналогично отсоедините две колодки жгута проводов с обратной стороны комбинации приборов.

И снимите комбинацию приборов.

8. Для снятия стекла выверните винты, удерживая гайки.

9. И снимите кронштейны крепления комбинации приборов по одному с каждой стороны.

10. Отожмите фиксаторы крепления.

11. И снимите стекло с комбинации приборов.

12. Для снятия корпуса выверните винты крепления.

13. Далее комбинация приборов джили мк извлекается из корпуса.

14. Установите корпус, стекло и комбинацию приборов в порядке, обратном снятию.

Комбинация приборов Джили МК. Советы по эксплуатации

Не забывайте протирать приборную панель и комбинацию приборов, в частности.

Это избавит Вас в буквальном смысле от бликов при считывании показаний приборов.

Кроме того, Вам меньше придётся напрягать глаза.

И Вы быстрее будете воспринимать состояние автомобиля по показаниям приборов.

Протирать желательно спиртовыми одноразовыми салфетками.

Спирт быстро удалит загрязнения, плюс также быстро высохнет и не оставит разводов.

Возите с собой одноразовые спиртовые салфетки и это сильно Вас упростит повседневную эксплуатацию.

Источник

Кузов

• Установка бампера Джилли MK
• Замена бардачка Джили МК
• Замена бачка омывателя Джили MK своими руками
• Снятие бензобака Джили МК
• Заменить боковое зеркало Geely MK
• Как заменить вентилятор печки Джили MK своими руками
• Как заменить дворники Джилли MK своими руками
• Куда подставлять домкрат Джилли MK
• Как снять заднее крыло Geely MK своими руками
• Снять заднее сиденье Geely МК
• Установка заднего стекла Geely MK своими руками
• Снять заднюю обшивку двери Geely МК
• Заменить защиту двигателя Джили MK
• Поменять защиту картера Джили MK
• Замена зеркала заднего вида Джили МК своими руками
• Снять крышку бензобака Geely MK
• Ремонт личинки замка Джилли МК своими руками
• Заменить лобовое стекло Geely МК
• Снять лючок бензобака Джили MK
• Снять обшивку багажника Джилли МК
• Снятие обшивки водительской двери Geely MK
• Как снять обшивку потолка Джили MK своими руками
• Снятие обшивки салона Джилли МК
• Снять обшивку сиденья Джили MK своими руками
• Снятие панели приборов Geely MK
• Как снять переднее крыло Джили МК своими руками
• Снять переднее сиденье Джили МК
• Как снять переднюю обшивку двери Джилли MK своими руками
• Снятие подголовников Джили МК своими руками
• Снятие подушки безопасности Джилли MK
• Снять приборную панель Джилли МК
• Как заменить резинки на дворниках Джили MK
• Замена ремня безопасности Geely МК своими руками
• Как снять решетку радиатора Джилли МК
• Снятие ручки стеклоподъемника Geely MK
• Снять стеклоподъемник Джили МК
• Поменять уплотнитель двери Geely MK своими руками
• Установка форсунки омывателя Джилли MK своими руками
• Замена щеток стеклоочистителя Джили МК

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Передний бампер

1. Чтобы можно было отвернуть нижние болты крепления бампера поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Открываем капот.

3. Снимаем шесть пластиковых фиксаторов верхней панели радиаторной решетки. Для этого сначала плоской отверткой аккуратно поддеваем и приподнимаем сердечник фиксатора, …

… а затем извлекаем сам фиксатор из верхней панели. Таким же образом извлекаем остальные пять фиксаторов.

Примечание: При необходимости воспользуйтесь плоскогубцами, чтобы извлечь фиксаторы верхней панели радиаторной решетки.

4. После извлечения фиксаторов, снимаем верхнюю панель радиаторной решетки.

5. Сверху, ключом с головкой на 8 отворачиваем три болта крепления радиаторной решетки.

Примечание: Два боковых болта крепления на фото не видно.

6. Выкручиваем передние колеса влево или вправо в зависимости от того, какую сторону бампера мы будем откручивать первой.

7. Затем, при помощи крестовой отвертки отворачиваем по три винта крепления подкрылка к бамперу (с каждой стороны).

8. Отсоединяем подкрылок от бампера …
