Как правильно установить зажигание двигателя ауди 80

Полезные опции

Среди привычных систем автомобиля встречаются и довольно полезные опции, облегчающие эксплуатацию автомобиля в нашей климатической зоне:

1. Подогрев передних сидений;
2. Обогрев форсунок омывателей лобового стекла;
3. Бортовой компьютер.

Оригинальная заводская инструкция Ауди 80: форсунка с подогревом и схема ее подключения к электрической сети автомобиля

Однако, в ходе эксплуатации они могли выйти из строя. Ремонт был возможен и своими силами, но для этого требовались:

1. Оригинальные автозапчасти;
2. Родные заводские схемы электрооборудования.

И если запчасти можно было раздобыть в пунктах авторазборки, то техническая документация представляла настоящий дефицит. Вот почему в 90-е фото заводских инструкций продавались не хуже дефицитных автозапчастей.

Регулятор холостого хода для AUDI 80 (B2, B3, B4)

Вторая часть — датчик холостого хода, расположен на конце выдвигаемого штока, состоит из двух упругих пластин внутри штока и толкателя на конце штока. При полностью отпущенной педали газа привод дроссельной заслонки упирается в этот самый шток, замыкая тем самым упругие пластины.

Мозг понимает, что установлен режим ХХ, и устанавливает соответствующий режим работы двигателя. При отсутствии такого сигнала начинаются вышеописанные проблемы. Проверить работоспособность датчика ХХ очень просто — мультиметром проверяете есть ли контакт между соответствующими контактами на штекере регулятора при нажатии на шток — вот и.

Если контакты не замыкаются — читайте. В интернете можно найти множество советов, как вылечить заболевший регулятор датчик холостого хода.

Все они сводятся к одному — нужно разобрать устройство, почистить контакты и работоспособность восстанавливается. Вот эти контакты нужно аккуратно вытащить показаны стрелочкой, плохо видно, но можно рассмотреть и почистить. Если хотите, подробности найдете сами, здесь речь пойдет о другом. А именно о том, что такая операция проводилась нами неоднократно на оригинальных и не очень регуляторах датчиках ХХ Ауди Вот только результат оказывался очень недолгим — неделя, в лучшем случае месяц.

Так как покупать очередной регулятор датчик ХХ для Ауди80 смысла мы не видели, особенно в свете надвигающегося финансового кризиса, то решили найти настоящую причину неисправности этого хитрого девайса. Итак, наш вывод — чистка контактов совершенно не причем. Полный разбор устройства показал следующее: на конце штока расположен подпружиненный толкатель, который и нажимает на упругие пластины, расположенные внутри штока, замыкая тем самым контакты.

Audi 80 B4 проблема с холостым ходом

В самом сердце толкателя находится пластмассовый стерженёк, виновник всех наших несчастий отмечен стрелочкой. Предполагаем точных измерений мы не проводиличто от постоянных нагрузок газ нажать- сбросить он просто напросто слегка деформируется, сплющивается.

Банально становится короче и не достает до контактов должным образом. Вот и.

ВИДЕО: Как снять и разобрать РХХ Регулятор холостого хода Пассат Б3

Лечится тоже очень просто, не надо не снимать регулятор датчик ХХ Ауди 80 с автомобиля, ни разбирать. Подпружиненный толкатель на штоке крепится с помощью резьбы. Соответственно достаточно слегка крутануть его, выбрав тем самым ненужный зазор до появления устойчивого контакта, и работоспособность устройства волшебным образом восстанавливается.

Двигатели 90, л.с.

И не надо ничего разбирать и покупать. Последний совет: в этом месте резьба завальцована, поэтому если руками сложно провернуть — воспользуйтесь пассатижами

Для пущей важности мы опять завальцевали резьбу в новом положении, что само по себе не проворачивалось

Отчет о диагностике и регулировке двигателя Ауди 80 1,8 PM моновпрыск читайте. Интересно почитать Ремонт регулятора датчика ХХ ауди 80 Как победить стук задней подвески Ситроен С4 Типичные неисправности видеорегистраторов Как вернуть видеорегистратор продавцу Что такое очки водителя Как мы покупали видеорегистраторы в Китае Как мы разбирали видеорегистратор Как мы боролись с вирусами Как мы ремонтировали Datacam DOD F Плохо Отлично.

Выставить Зажигание Ауди 80 1.8

Обновлено: 2016-11-22 Создатель: Александр Количество комментариев: 1

Зажигание — проблема, с которой столкнутся автовладельцы. Зажигание Audi 80 осуществляется по 3 меткам:

В принципе! При снятии крышки распределителя следует соблюдать осторожность, поскольку редко кто-либо понимает исходное положение всех деталей. Последствия этой «забывчивости» плачевны; автомобиль может не запуститься, когда крышка возвращается в зону

Поэтому рекомендуется рисовать этикетки заранее.

Для этого вы, конечно же, на автомобилях со стартовой ручкой заводите двигатель, а при его отсутствии — толкать машину с зацеплением. Этими манипуляциями необходимо достичь положения, при котором метки на шкиве коленчатого вала на блоке цилиндров совпадают. Теперь, конечно, снимите крышку распределителя, не опасаясь последствий.

Важно понимать, как это также называется фотографированием положения бегуна, в каком положении расположена дистанционная пластина. Затем можно снять распределитель зажигания

Не рекомендуется выкручивать коленчатый вал сразу после снятия распределителя, чтобы избежать маркировки.

Чтобы правильно расположить ползунок перед восстановлением зажигания, необходимо сфокусироваться на первом цилиндре двигателя. Опытные эксперты утверждают, что установка зажигания на Audi 80 — это правда, хоть какой-то цилиндр. Хотя, зная порядок работы цилиндров четырехтактного двигателя, можно просто найти, в какое положение поставить ползунок.

Четырехтактные двигатели работают в следующих режимах:

• впуск — когда поршень перемещается из верхней мертвой точки (ВМТ), впускной клапан открывается, горючая смесь поступает в разреженное положение цилиндра;
• сжатие — перемещение поршня в ВМТ, заряд начинает сжимать поршень, возникает воспламенение горючей консистенции;
• рабочий ход — перемещение поршня в одну из мертвых точек (BDC) под давлением;
• выпуск — поршень движется в направлении ВМТ, цилиндр очищается от израсходованной консистенции.

временные метки Audi80, Passat B3

Ползунок расположен в направлении цилиндра, где происходит сжатие. Если компрессия находится в первом цилиндре, а ползунок находится в положении 1, на первой свече зажигания появится искра. При нажатии на второй, третий, то есть на четвертый цилиндр, соответственно ползунок размещается во 2-й, 3-й или 4-й позиции. Кроме того, правильный параметр зажигания зависит от порядка подключения проводов распределителя.

Обычная процедура установки распределительных проводов: 1-3-4-2. Ориентиром является незнакомый автомобильный радиатор. В зависимости от положения коленчатого вала, существует другой порядок, но последовательность должна соблюдаться. Например, порядок 4-2-1-3 означает, что метка распределительного вала вращается на 180 градусов. Искра возникает через каждые пол оборота коленчатого вала, все в порядке 1-3-4-2, что означает, что поршни 1 и 4 или 3 и 3.5 находятся сразу в ВМТ.

Четкие инструкции по выравниванию зажигание автомобиля предоставляется производителем, поэтому даже любитель сможет решить эту проблему, если он правильно пометит, следуя указаниям правильно:

• если двигатель находится на рабочем месте, вам необходимо установить маховик в самой высокой точке цилиндра под номером один;
• когда двигатель снят, пометьте шкив напротив метки на крышке ремня;
• выравнивание знака со звездообразным колесом с крышкой головки блока цилиндров;
• выравнивание отверстий выступа провода и резьбового отверстия, если на прижимном болте есть уплотнение, его необходимо удалить;
• установка ротора распределителя в направлении метки цилиндра № 1, расположенной на корпусе распределителя;
• контроль времени зажигания (УОЗ);
• крепление зажимного болта к распределителю и установка последнего уплотнения;
• визуальный осмотр крышки распределителя на наличие трещин, грязи, пыли, песка, мазута, при необходимости очистка поверхности крышки.

Если наш клиент не выполнил правильные операции аннотации, двигатель запустится на полпути. Работа сделана, теперь мне придется отрегулировать зажигание.

Audi 80 Das Razvolution › Бортжурнал › Регулировка зажигания

Напишу как самому отрегулировать зажигание на четырех цилиндровых моторах.

Первым делом крутим за болт коленвала по часовой стрелке мотор с бампером к нему можно подлезть свечной головкой из под бампера и смотрим в окошко на колокольчике коробки до тех пор пока не увидим 0 и l обозначения, мажем их для удобства белой краской.

теперь отворачиваем болт на трамблере ключем на 13 и подключаем по инструкции строб у меня он подключается на массу аккума и + с катушки зажигания. И еще необходимо снять и заглушить вакумный шланг идущий на трамблер, я засунул в него отвертку.

Теперь стоя спереди к машине смотри в окошко направив туда строб, метка l означает 6 градусов до вмт. вращая трамблер надо совместить l с правым краем прорези и закрутить болт фиксирующий трамблер.

Снова надеваем шланг на штуцер и на этом регулировку можно считать законченой.

Если нет строба можно отрегулировать на слух, я так проездил год примерно. Для этого надо выехать на трассу и по своим ощущениям смотреть как хорошо машина разгоняется, если слишком тупо то крутим против часовой стрелки трамблер это делает зажигание более ранним, если слишком стучит то крутим по часовой, тут нужно добиться нормальной работы без стука при нормальном разгоне поймав золотую середину.

Особенности комплектации

Отечественный автопром приучил автолюбителей к спартанским условиям – «рабочее авто» было самой лучшей комплектацией после покупки.

И когда в нашу страну стали завозить иномарки, автолюбители открыли для себя ранее неизвестные грани автомобиля:

1. Он может оснащаться различными силовыми агрегатами;
2. Иметь различную комплектацию, включающую в себя гидроусилитель руля и автоматическую коробку передач;
3. Иметь многочисленные функции комфорта.

Силовые агрегаты

В нашу страну автомобили попадали с внушительным пробегом. Однако, благодаря европейскому сервису, автомобили были в прекрасном состоянии, а цена при этом была доступной.

Среди пригоняемых моделей Ауди в комплектации встречалось несколько силовых агрегатов:

1. инжекторный бензиновый класса «E» (от нем. Einspritzung);
2. классический карбюраторный мотор класса «S»;
3. дизельный «D» (от нем. diesel);
4. турбодизельный «TD» (от нем. turbodiesel);
5. дизельный вариант мотора с турбонаддувом и прямым впрыском «TDI» (от нем. Turbocharged Direct Injection).

Кроме того, двигатели имели разные системы впрыска:

1. на первые выпуски устанавливалась система КЕ-Motronic;
2. на последующие – KE-Jetronic.

Оригинальная схема электрооборудования двигателя с системой Motronic

Трансмиссия

Особого рассмотрения заслуживают и разновидности трансмиссии:

1. Классическая механика;
2. Автоматическая коробка передач.

Схема проводки Ауди 80 с автоматической 4-х ступенчатой коробкой передач

Механические коробки у владельцев нареканий не вызывали. А вот АКПП представляли сложности в обслуживании, в первую очередь из-за наличия электронных компонентов:

1. Датчиков и проводки;
2. Электронных «мозгов».

Диагностика электросистемы своими руками

Теперь перейдем к вопросу диагностики проводов и основных элементов электросети Ауди 100. Есть несколько способов диагностики неисправного оборудования:

1. Диагностика работоспособности предохранителей. Данный компонент считается одним из самых слабых в любом авто. Определить неисправность предохранительного устройства можно как визуально (может быть видно, как перегорела плавкая нить), или же с помощью мультиметра. Второй вариант более точный. Если произошло замыкание, то предохранители, один за другим следует извлечь из места монтажа, после чего с помощью тестера проверить каждое место установки.При проверке стоит помнить, что замыкание может произойти сразу на нескольких участках цепи, так что если вы смогли найти вышедший из строя элемент, это не значит, что нужно прекращать проверку.
2. Еще один вариант — диагностика того или иного участка цепи на замыкание. Когда все предохранительные устройства будут извлечены из посадочных мест, нужно отключить массу АКБ. Для проверки подготовьте тестер либо контрольную лампочку. При диагностике лампой вам нужно будет один из концов провода подключить к цоколю, а другой — к центральному контакту.При проверке нужно ключ в замке повернуть в положение 1, после чего по очереди подключить щупы мультиметра или контакты лампы к клеммам держателей. В том случае, если лампа не гори, это говорит о том, что замыкания в электросети нет, и наоборот.
3. Также всегда можно проверить целостность проводки. При выявлении замыкания необходимо точно определить причину, поэтому внимательно ознакомьтесь с электросхемой — это позволит определить, какие устройства подключены к определенному участку. Далее, нужно будет отсоединить каждое оборудование от цепи и проверить ее целостность. Если сами устройства находятся в рабочем состоянии, то есть вероятность, что причина кроется либо в обрыве проводки, либо в плохом контакте. При замене проводов старые кабеля полностью извлекаются из электроцепи, а новые необходимо надежно заизолировать, это позволит предотвратить возможные проблемы в работе проводки в будущем (автор видео — канал Kroom&coTV).

Дополнительный блок предохранителей

Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.

Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.

В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они автоматически включатся.

В салонном блоке находятся следующие компоненты электрической схемы автомобиля:

• общий предохранитель;
• блок управления климат-контролем или кондиционером;
• блок управления АКПП и системой АБС;
• блок управления электродвигатели стёкол и люка;
• электронный блок управления двигателем;
• управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого сиденья);
• управление сидений с электроприводом;
• система управления головным светом;
• внутрисалонное освещение;
• управление ремнями и подушками безопасности;
• система оповещения о давлении масла, закрытых дверях и пр.

Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.

Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.

Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.

Вам будут полезны несколько видео

Новое поколение автомобилей Audi 80 b3 было представлено в середине 1986 года. Выпускались в 1987, 1988, 1989, 1990 и 1991 годах. Продавались по всему миру под марками Audi 80 или Audi 90 (обозначала автомобили более высокой комплектации). Наиболее распространённое на территории СНГ прозвище — «Бочка». В нашем материале вы сможете найти подробное описание реле и предохранителей на Ауди 80 90 б3 и места их расположения.

1. Бортовой компьютер/ блок автоматической диагностики систем автомобиля;
2. Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;
3. Электронный блок управления кондиционером;
4. Датчик положения (высоты) автомобиля над уровнем моря;
5. Электронный блок управления зажиганием;
6. Зуммер выключения автоматического режима работы коробки передач;
7. Панель управления кондиционером;
8. Реле питания электропривода сидений.
9. Электронный блок управления электроприводом сидений;
10. Дополнительный монтажный блок;
11. Блок активации подушки безопасности;
12. Подушка безопасности;
13. Электронный блок управления автоматической коробки передач;
14. Прерыватель аварийной световой сигнализации (указателей поворота);
15. Контактные разъемы системы диагностики;
16. Контактный разъем противотуманных фар.

Audi 80 Das Razvolution › Бортжурнал › Регулировка зажигания

Напишу как самому отрегулировать зажигание на четырех цилиндровых моторах.

Первым делом крутим за болт коленвала по часовой стрелке мотор с бампером к нему можно подлезть свечной головкой из под бампера и смотрим в окошко на колокольчике коробки до тех пор пока не увидим 0 и l обозначения, мажем их для удобства белой краской.

теперь отворачиваем болт на трамблере ключем на 13 и подключаем по инструкции строб у меня он подключается на массу аккума и + с катушки зажигания. И еще необходимо снять и заглушить вакумный шланг идущий на трамблер, я засунул в него отвертку.

Теперь стоя спереди к машине смотри в окошко направив туда строб, метка l означает 6 градусов до вмт. вращая трамблер надо совместить l с правым краем прорези и закрутить болт фиксирующий трамблер.

Снова надеваем шланг на штуцер и на этом регулировку можно считать законченой.

Если нет строба можно отрегулировать на слух, я так проездил год примерно. Для этого надо выехать на трассу и по своим ощущениям смотреть как хорошо машина разгоняется, если слишком тупо то крутим против часовой стрелки трамблер это делает зажигание более ранним, если слишком стучит то крутим по часовой, тут нужно добиться нормальной работы без стука при нормальном разгоне поймав золотую середину.

Угол опережения зажигания

#1 Laps

Пользователи
37 Cообщений

Наверх

#2 Diesel

почти уравновешенный водитель

Пользователи
3 415 Cообщений

• Пол: Мужчина
• Город: Таллинн, Эстония
• Автомобиль: Audi V8 4.2 man
• год выпуска: 1993

Наверх

#3 Karel

Модераторы

29 951 Cообщений

• Пол: Мужчина
• Город: СПб, почти вантовый мост -)))
• Автомобиль: Audi
• модель: A6 C7 3.0TDI
• год выпуска: 2011

Наверх

#4 Maxim

Пользователи
175 Cообщений

Город: Audi 80 1.8 SF

Наверх

#5 Karel

Модераторы

29 951 Cообщений

• Пол: Мужчина
• Город: СПб, почти вантовый мост -)))
• Автомобиль: Audi
• модель: A6 C7 3.0TDI
• год выпуска: 2011

Наверх

#6 Maxim

Пользователи
175 Cообщений

Город: Audi 80 1.8 SF

Наверх

#7 Diesel

почти уравновешенный водитель

Пользователи
3 415 Cообщений

• Пол: Мужчина
• Город: Таллинн, Эстония
• Автомобиль: Audi V8 4.2 man
• год выпуска: 1993

Наверх

#8 Karel

Модераторы

29 951 Cообщений

• Пол: Мужчина
• Город: СПб, почти вантовый мост -)))
• Автомобиль: Audi
• модель: A6 C7 3.0TDI
• год выпуска: 2011

Наверх

#9 Maxim

Пользователи
175 Cообщений

Город: Audi 80 1.8 SF

Наверх

#10 Diesel

почти уравновешенный водитель

Пользователи
3 415 Cообщений

• Пол: Мужчина
• Город: Таллинн, Эстония
• Автомобиль: Audi V8 4.2 man
• год выпуска: 1993

Наверх

#11 Maxim

Пользователи
175 Cообщений

Город: Audi 80 1.8 SF

Наверх

#12 Diesel

почти уравновешенный водитель

Пользователи
3 415 Cообщений

• Пол: Мужчина
• Город: Таллинн, Эстония
• Автомобиль: Audi V8 4.2 man
• год выпуска: 1993

Наверх

#13 EShik

Пользователи
3 151 Cообщений

#14 Maxim

Пользователи
175 Cообщений

Город: Audi 80 1.8 SF

Наверх

#15 Diesel

почти уравновешенный водитель

Пользователи
3 415 Cообщений

• Пол: Мужчина
• Город: Таллинн, Эстония
• Автомобиль: Audi V8 4.2 man
• год выпуска: 1993

Наверх

#16 Laps

Пользователи
37 Cообщений

Наверх

#17 Саныч

Истина где-то рядом.

Пользователи
6 979 Cообщений

• Пол: Мужчина
• Город: С-Петербург, Сенная пл.
• Автомобиль: Nissan X-Trail
• год выпуска: 2019

#18 Karel

Модераторы

29 951 Cообщений

• Пол: Мужчина
• Город: СПб, почти вантовый мост -)))
• Автомобиль: Audi
• модель: A6 C7 3.0TDI
• год выпуска: 2011

Наверх

#19 Laps

Пользователи
37 Cообщений

#20 Саныч

Истина где-то рядом.

Пользователи
6 979 Cообщений

• Пол: Мужчина
• Город: С-Петербург, Сенная пл.
• Автомобиль: Nissan X-Trail
• год выпуска: 2019

Как правильно нарисовать метки

Для этого, в автомобилях с пусковой рукояткой, можно прокрутить движок, а при ее отсутствии – подтолкнуть машину при включенной повышенной передаче. Этими манипуляциями необходимо достичь такого положения, когда метки на шкиве коленчатого вала и на блоке цилиндра совпадут. Теперь можно снять крышку распределителя, не опасаясь за последствия.

Важно запомнить или сфотографировать положение бегунка, в каком положении находится его разносная пластинка. После этого можно снять распределитель зажигания

Чтобы избежать нарушения положения меток, не рекомендуется крутить коленчатый вал сразу после снятия трамблера.

Для правильного выставления бегунка перед восстановлением зажигания следует ориентироваться на первый цилиндр двигателя. Опытные специалисты могут возразить, что правильно выставить зажигание на Ауди 80 можно по любому цилиндру. Действительно, зная порядок работы цилиндров четырехтактного двигателя, можно легко определить в какое положение поставить бегунок.

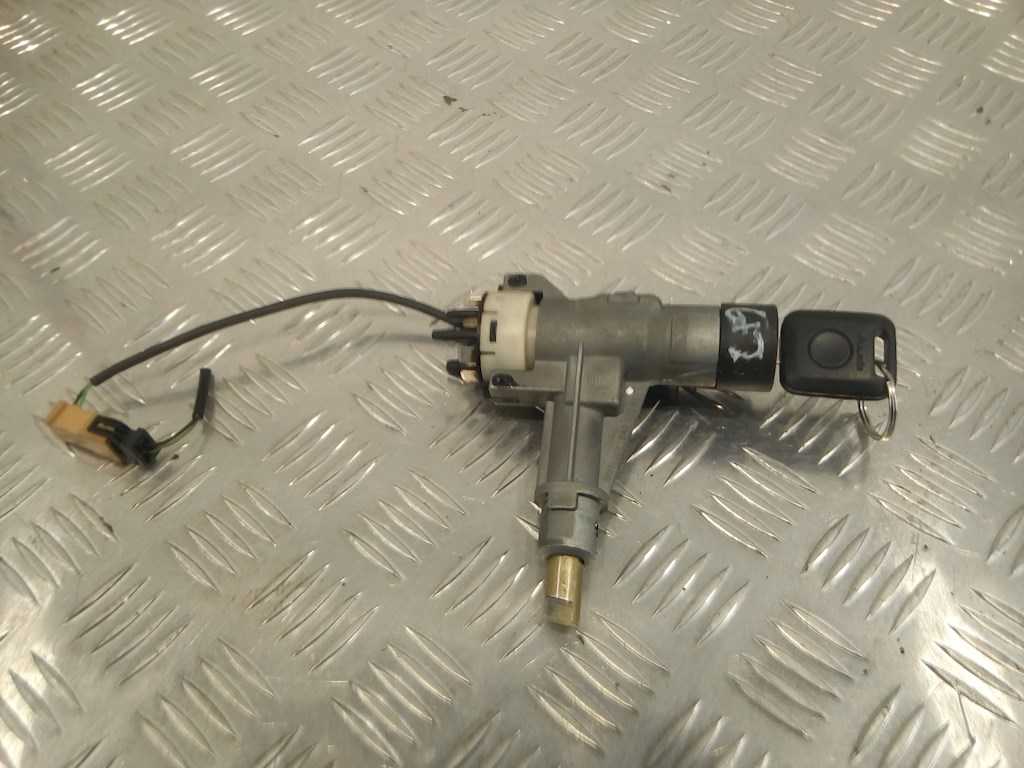

Устройство замка зажигания Ауди 80

Замок зажигания Ауди 80 — удерживающее устройство, ограничитель, предотвращающий использования транспортного средства лицами, не имеющими ключа. Выключатель стартера или пусковой выключатель — это выключатель в системе управления автомобиля, активирующий основные электрические системы автомобиля, включая «аксессуары» (радио, электрические стеклоподъемники и т. д.).

Изношенные ключи могут повредить «пластинчатые» штифты или штифты внутри цилиндра замка, так что ключ не сможет повернуться, что не позволит разблокировать зажигание. Сами пластины могут изнашиваться (настолько, что в некоторых случаях ключ можно вынуть при работающем двигателе), ломаться или застревать в поднятом положении, не позволяя ключу вращаться. Если цилиндр замка зажигания поворачивается с трудом или ключ не может быть легко вставлен или вытащен, возможно, ключ погнут или изношен.

Какие свечи зажигания использовать

Обычные свечи зажигания необходимо заменять каждые 50000км. Свечи зажигания с иридиевыми или платиновыми наконечниками длительного срока службы необходимо заменять при пробеге от 100 000 км. Какие свечи зажигания можно использовать в модели Ауди 80? Правильнее всего использовать оригинальные свечи зажигания, которые 100% соответствуют рекомендованным характеристикам двигателя в случае подбора по VIN-коду. Оригинальная продукция проходит контроль качества брендом, имеет длительный эксплуатационный срок. При установке оригинальной продукции покупка поддельной продукции из-за цены сводиться к минимуму.

• Оригинальные номера свечей зажигания для Ауди 80 для бензинового двигателя: 101000036AB, 101000050AB, 101000050AC, 101000040AD, 101000033AB, 101000026AA, 101000038AA.
• Оригинальные номера свечей зажигания для Ауди 80 для дизельного двигателя: N10213001, N10213002, N10140105.

Кроме оригинальной продукции существуют бренды — производители свеч зажигания для Ауди 80, хорошо себя зарекомендовавшие на рынке. Свечи зажигания для Ауди 80 можно использовать таких брендов: NGK (Япония), Beru (Германия), Denso (Япония), Bosch (немецкий производитель), Champion (Италия).

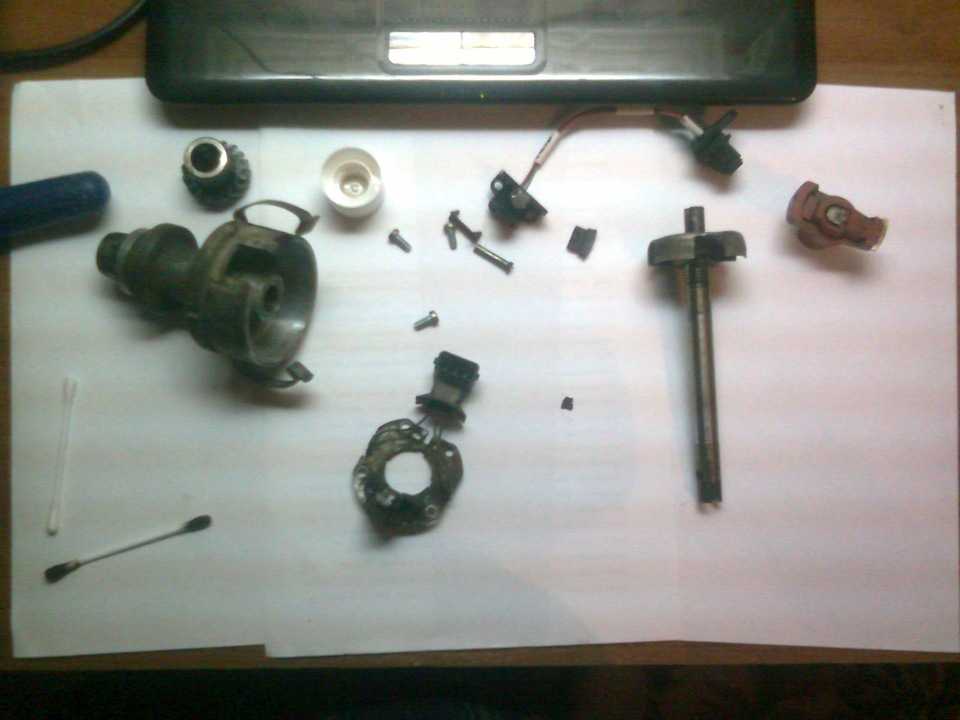

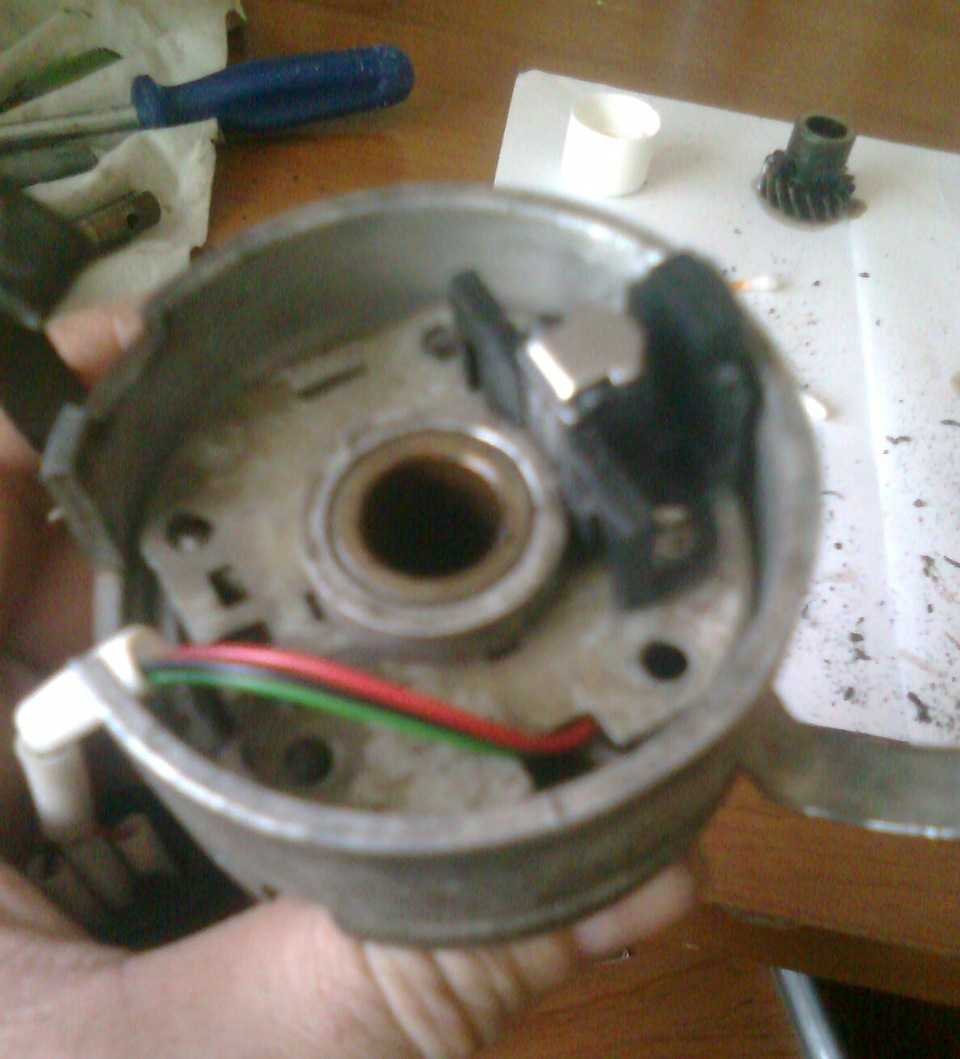

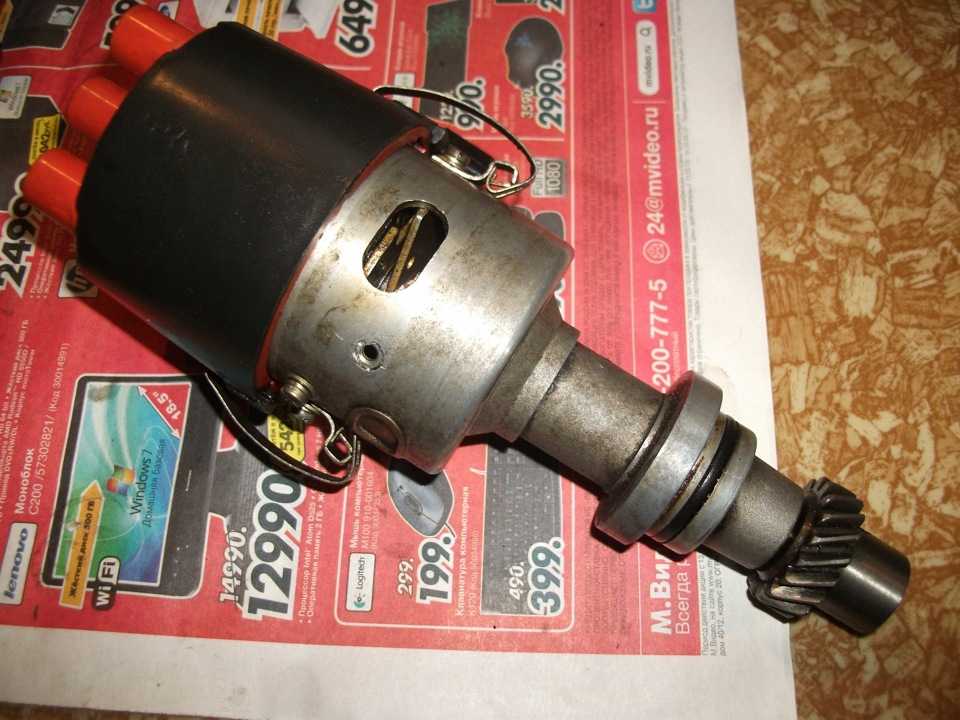

Audi 80 как собрать трамблер

Трамблер перебои холостого хода — Продолжительность: Кузовной ремонт в Самаре 42 520 просмотров. клапан доп. подачи воздуха на Audi 80 — Продолжительность: SvarGarage 79 643 просмотра.

Машина: Audi 80 /B3 RU+ So. #4. Ответ: как снять трамблер? Далее посадочное место трамблера и соответствующее место корпуса хорошенько вычистить шкуркой, смазать, и собрать все обратно.

Вы здесь» Форум владельцев Audi 80 в кузове В2» Система зажигания » Очередной фотоотчёт по ремонту трамблёра. Немного смазал все места, собрал. Пружинку можно установить пинцетом через окошко (3).

SpectroniK написал а : интересненько. Мыльные пузыри и мой костюм. У Вас уже есть учётная запись? AUDI-FORUM Международный форум Audi. Перейти к содержимому У вас отключен JavaScript.

Как снять трамблер Ауди 80? (решено) — 1 ответ

После замены прокладки ГБЦ, образовалась проблема с трамблером. При регулеровке зажигания, был сломан штекер датчика холла

Сняв трамблер и разобрав его обратил внимание на сам датчик. Встает почти как родной, за исключением небольших доработок самого корпуса датчика

Все собрал поставил на место, поворот ключа и машина завелась! Взял страбоскоп и выстовил зажигание. Подскажите пожалуйста, а как вы разобрали сам трамблер? А то нужно поменять датчик холла но не могу понять как он разбирается. Я понимаю что шток вакуумника цепляется за какую-то железяку-оську… Просто в вазовских еще шплинтом стопорится в этой оське, а тут, судя по видосу который я смотрел, такого шплита нету и ток просто снимается с оськи.

Пробовал сегодня опять снять вакуумник не снимаюя трамблера с машины- не получилось : На этом трамблере вакуумник так просто не снимается. Там стопорная шайба есть: ADD-AUTO.RU как узнать што трамблер здох? Всё встало нормально, но вот не задача появилась несущественная детанация на двигле, хотя выставлял как положено зажигание… у тебя карб или что то другоею. Брал дрель и аккуратно высверливал.

Prev Замена прокладки ГБЦ. Only registered users can participate in discussions. Нужно выбить штифт который держит грибок-шестерню. Пробовал сегодня опять снять вакуумник не снимаюя трамблера с машины- не получилось :. На этом трамблере вакуумник так просто не снимается.

Там стопорная шайба есть: ADD-AUTO.RU. Ниразу не пробовал Там внутри шток который фиксирует тягу вакуумного корректора. Тепер бы на место всёэто собрать…. Все соберешь ничего сложного. Из чего теперь шплинт делать будешь?

Всё встало нормально, но вот не задача появилась несущественная детанация на двигле, хотя выставлял как положено зажигание…. Без вакуума не пойдёт! Обьясни как шестеренку снял? У меня штифт не вытаскивался не выбивался ну никак!

Конструктивные особенности

Audi 80 B3 и B4 – теоретически, один и тот же автомобиль, но с некоторыми техническими отличиями. Б4 получил модифицированную платформу с увеличенной на 70 мм колесной базой. Топливный бак расположили под полом, а не как в Б3 – за диваном. Трансформация позволила построить версию универсал Avant. Ранее были доступны только седан и купе. Стоит отметить, что седан B3 имеет более вместительный багажник, чем седан B4 – 453 литра против 430.

Конструкция Ауди 80 очень простая, поэтому машина весьма надежная. Оцинкованный кузов не склонен к коррозии, если только не был наспех отремонтирован в каком-нибудь гараже.

Несмотря на отсутствие подушек, авто достаточно безопасен. Все благодаря уникальной конструкции Procon-Ten. При лобовом столкновении двигатель через систему тросов втягивает руль и дополнительно притягивает ремни безопасности. Тем самым существенно снижается риск удара головой о рулевое колесо. Подушка безопасности в руле появилась только в 1993 году.

Автомобиль переднеприводный, хотя и имеет продольно расположенный двигатель. Конструкция подвески простая. Спереди – стойки Макферсон, сзади – торсионная балка. Настройки обеспечивают высокий уровень комфорта и управляемости. Ходовые качества впечатляют.

Предлагались модели и с полным приводом Quattro. Это стандартная конструкция с дифференциалом и постоянным распределением тяги по осям. Система значительно улучшает сцепление колес с дорогой и управляемость – Audi 80 B 4 идет как по рельсам. Правда, полноприводная трансмиссия ограничивает пространство багажника – пол расположен выше. Приставку Quattro могли получить только модификации с бензиновыми двигателями объемом 2,0-2,8 л.

VESKO-TRANS.RU

Обновлено: 2016-12-06 Создатель: Александр Количество

Audi 80, независимо от конфигурации и модели, имеет 4 вспомогательных блока предохранителей. Они выполняют различные функции, и бортовое оборудование подключено к этому списку. Так, в блоке под капотом имеются предохранители и реле, которые обеспечивают работу крупных потребителей электроэнергии: газовый насос, фары, стеклоочиститель, кондиционер, вентилятор охлаждения, набор программ для зажигания, клаксон и многое другое. Устройство, расположенное в салоне (часто его называют дополнительным), отвечает за работу устройств, без которых автомобиль не комфортен.

Если электрооборудование автомобиля работает нормально, предохранители редко горят. обычно причиной такой неисправности является человеческий фактор.

Частым претендентом на замену является предохранитель прикуривателя. Он расположен в блоке под капотом и дополнительно отвечает за работу аудиосистемы, освещения салона, салона и багажника, а также подсветку зеркала в козырьке. Подключение к прикуривателю мощного компрессора для накачки автобуса, инвертора или другого оборудования с высоким потреблением тока часто приводит к перегоранию. Не рекомендуется заменять его другими номиналами, так как это может привести к неисправности проводки. И его ремонт намного дороже, чем цена предохранителя.

Установка мощных ламп также является необходимым условием для перегоревшего предохранителя. Также массивные светильники очень горячие, воздействуя на отражатель и стекло (особенно если они сделаны из пластика). В результате обогрева стеклянные блоки стеклянных фар становятся более пугающими для пропускания света, что негативно сказывается на рабочем месте фар. Предохранители, которые постоянно выходят из строя, станут необходимым условием потери рабочего света головного света, что делает машину невозможной. Номинальная мощность ламп указана в инструкции по эксплуатации для фар.

Возможные неисправности проводки и способы их устранения

Автовладельцы Ауди 100 чаще всего сталкиваются с такими неисправностями электроцепи:

1. Полностью или частично разряженный аккумулятор. Такая проблема может быть обусловлена как саморазрядом АКБ, так и разрушением его внутренней конструкции. В зависимости от причины, проблема решается либо путем зарядки батареи, либо ее заменой.
2. Выход из строя предохранителя — самая безобидная неисправность, решается путем замены вышедшего из строя элемента.
3. Обрыв в цепи. Более сложная неисправность, как правило, обусловлена допущением ошибок при укладке проводов. Запомните — при замене провода ни в коем случае нельзя укладывать в места, где они будут подвержены воздействию движущихся элементов.
4. Окисление контактов на разъемах подключения. Часто бывает такое, что участок электроцепи целы, предохранитель — тоже, но оборудование при этом все равно не работает. Такая проблема может быть обусловлена окислением контактов на штекере или разъеме подключения. Решить ее можно путем зачистки контакта или его замены.

Основной блок предохранителей

№	Назначение	А
1	Противотуманные фары, задние противотуманные фонари	15
2	Аварийная сигнализация	15
3	Звуковой сигнал, обогрев сидений	30
4	Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики	15
5	2-я скорость вращения вентилятора обдува радиатора	30
6	Задние правые габаритные и стояночные огни	5
7	Задние левые габаритные и стояночные огни	5
8	Правая фара дальнего света, сигнальная лампочка дальнего света	10
9	Левая фара дальнего света	10
10	Правая фара ближнего света, электродвигатель регулировки положения правой фары	10
11	Левая фара ближнего света, электродвигатель регулировки положения левой фары	10
12	Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора	15
13	Топливный насос	15
14	Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер	5
15	Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер	25
16	Обогрев заднего стекла, обогрев зеркал	30
17	Вентилятор обдува салона, автоматический кондиционер	30
18	Электрические зеркалаОчиститель заднего стекла (Avant)	515
19	Центральный замок, обогрев цилиндра выключателя замка, противоугонная система	10
20	Вентилятор обдува радиатора, 1 -я скорость, вентилятор салона	30
21	Диагностический разъем	10
22	Бензин: Не используется (автомобили с бензиновыми двигателями) Дизель: Свечи накаливания (автомобили с дизельными двигателями)	80
23	Не используется	—
24	Не используется	—
25	Бензин: Обогрев лямбда-зонда. Дизель: У автомобилей с дизельными двигателями не используется	5
26	Разъем для прицепа	30
27	Система зажигания/впрыска топлива	10
28	Бензин: Система зажигания/впрыска топлива. Дизель: У автомобилей с дизельными двигателями не используется	10
29	Стоп-сигнал	10
30	Бензин: Регулировка скоростного режима (автомобили с АКП)Дизель: У автомобилей с дизельными двигателями не используется.	5
31	АБС, блокировка дифференциала	15
32	Бензин: Система зажигания/впрыска топлива Дизель: У автомобилей с дизельными двигателями ТБ — клапан отсечки топлива	10
Реле
1	Реле противотуманных фар и задних габаритных огней (У автомобилей без противотуманных фар на этом месте стоит перемычка)
2	Реле вентилятора обдува радиатора (у автомобилей без кондиционера)Реле вентилятора обдува радиатора для включения 2-й ступени вращенияДизель: Не используется
3	Реле включения вентиляторовДизель: Не используется
4	Реле омывателя фар
5	Реле разгрузки (Х-контакт)
6	Реле вентиляторов обдува салона (кондиционер с ручным управлением)Реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
7	Реле звукового сигнала
8	Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач)У автомобилей без такой системы стоит перемычкаУ автомобилей с автоматической коробкой передач это место свободно
9	Реле интервального режима стеклоочистителя
10	Бензин: Реле топливного насосаДизель: Реле свечей предварительного разогрева
11	Реле вентилятора обдува радиатора для включения 1-й ступени вращения

Неисправности датчика Холла

Следуем далее. Когда было отсутствие напряжения на второй клемме, а исправность коммутатора проверенна, приходим к логическому выводу, что проблема может, заключается в следующем:

• Проблема с датчиком Холла
• Проблема с электронным блоком управления
• Проблема с проводкой, которая соединяет между собой Холл — электронным блоком управления – коммутатор.

Пойдем с легкого. Посмотрим, поступает ли напряжение на датчик Холла. Для этого убираем крышку, запускаем зажигание. Далее замеряем напряжение, подсоединив щупы мультиметра на боковые клеммы датчика. Прибор должен показать 10-11 В. Если все в норме, идем дальше.

Следующим этапом будет осмотр связываемой проводки Холл — электронный блок управления – коммутатор. Понадобится снять крышку с датчика и дать запасным проводком на вторую клемму с аккумулятора напряжение. Тем временем провод с катушки зажигания другим краем прислоняем к участку кузова. Во время подачи напряжения, получается импровизация датчика Холла, должна, появится искра. Присутствие искры говорит о том, что электронный блок управления и проводка в исправном состоянии. И наиболее вероятно что проблема заключается в самом датчике Холла.

Тестируем датчик. Крышка вставлена в сам разъем, снимаем с нее изоляцию и устанавливаем щупы мультиметра ко второй и третьей ножке крышки. Вращаем стартер, но не всегда возможно правильно определить импульс. Легче установить головку на шкив коленчатого вала и потихоньку вращать двигатель. Напряжение на мультиметре вынуждено изменится на 0 и 5-7 В. Если этого не произошло, то проблема в датчике и его нужно заменить.

Причины поломки в видео:
