Система охлаждения «гранты»: описание и характеристика

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор. Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

LUZAR: эффективные вентиляторы

LUZAR уделяет огромное эффективности работы вентилятора. От правильной конфигурации лопастей во-многом зависит объем подачи воздуха

Вот почему так важно правильно подобрать профиль лопаток для конкретного электродвигателя, работающего с определенной скоростью

Создание профиля крыльчатки состоит из двух этапов – расчет и испытания. На расчетном этапе конструкторский отдел теоретически разрабатывает оптимальный профиль крыльчатки. Но этапе испытаний проводятся исследования опытных образцов крыльчаток в аэродинамической трубе. В результате кропотливой работы создается крыльчатка с наиболее оптимальной формой.

LUZAR: современные и надежные вентиляторы

На сегодняшний день электровентиляторы LUZAR являются одними из наиболее современных изделий на российском рынке. В частности, вентиляторы LUZAR для автомобилей Lada являются уникальными – комплекс технических решений, внедренных в данных изделиях, не встречается в изделиях-конкурентах. Фактически, вентиляторы LUZAR для автомобилей Lada созданы по аналогии с импортными вентиляторами.

Производимые вентиляторы охлаждения полностью соответствуют (или превосходят) требованиям нормативам заводов-изготовителей:

• аэродинамические свойства
• электрические параметры

Вся продукция сертифицирована по международной системе менеджмента качества ISO 9001 TUV и имеет сертификаты соответствия ГОСТ-Р.

В случае поломки Вы легко сможете заменить купленный вентилятор через розничный магазин – просто отдайте его обратно, описав дефект и приложив гарантийный талон. Гарантийные обязательства на моторы охлаждения LUZAR – 2 года с даты покупки.

LUZAR: упаковка, подтверждающая высокие стандарты качества

Превосходные качественные характеристики вентиляторов LUZAR подтверждаются наличием удобной качественной упаковки, предохраняющей изделия от повреждения при движении от производства к потребителю.

LUZAR: приятные покупки

На нашем сайте легко подобрать вентилятор радиатора именно для Вашего автомобиля: достаточно указать категорию товара и марку-модель автомобиля. Чтобы купить выбранный вентилятор, зайдите на страницу товара и выберите в правом верхнем углу удобный для вас способ покупки.

Цена вентиляторов охлаждения LUZAR выгодно отличается от оригинальных изделий, в то время как качество не уступает или превосходит качество устанавливаемых на заводе-производителе аналогов.

Мы ответим на все Ваши вопросы о производстве, установке, использованию и местах продажи по бесплатному телефону 8-800-555-8965.

код Luzar LFc 0190

OEM номер: 21900-1332025-11 21590-5PA0A 2190-1300025

Диаметр крыльчатки, мм (1): 335

Диаметр крыльчатки, мм (2): —

Обороты, об/мин: 2700

Тип вентилятора: Осевой

Применяемость для А/М

Фирменные наименования: LFc – Luzar Fan cooler (вентилятор без кожуха) LFK – Luzar Fan Kit (вентилятор в сборе с кожухом)

Читать дальше: Какое масло в акпп ниссан

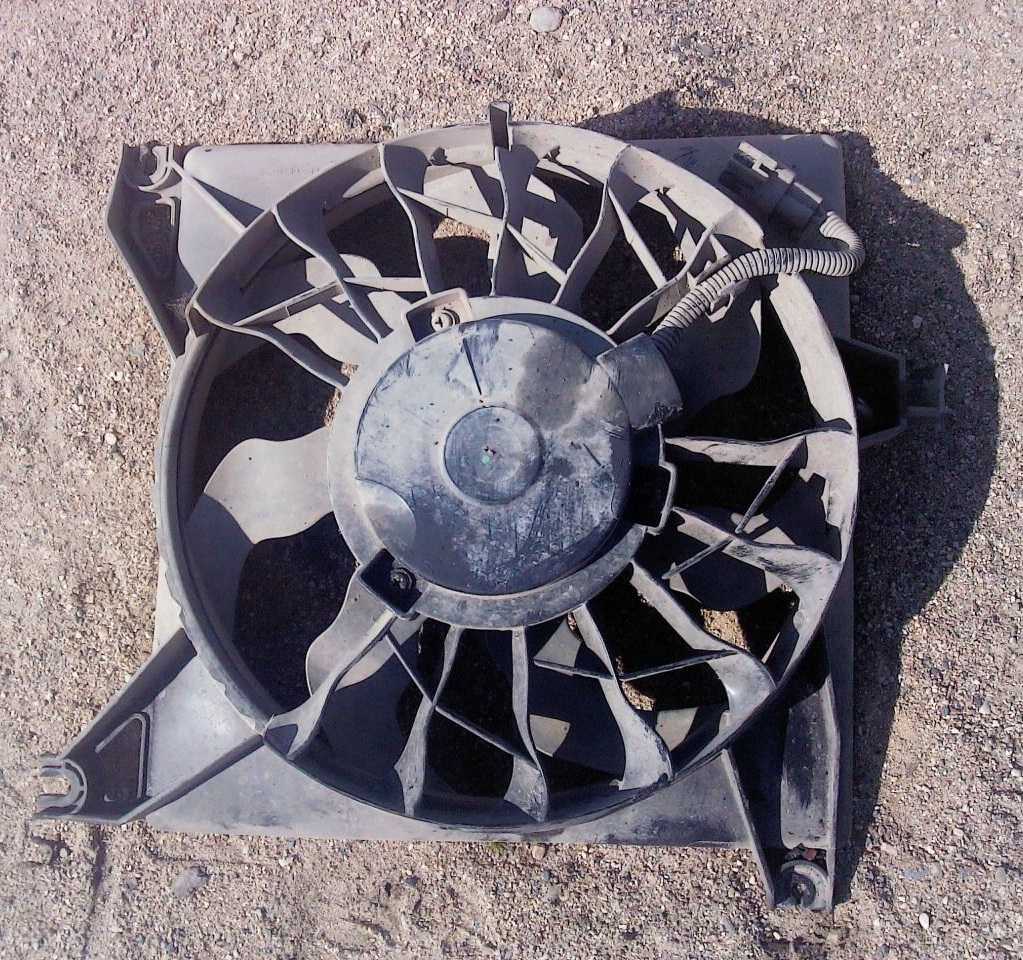

Вентилятор системы охлаждения – это электродвигатель в сборе с крыльчаткой, который обеспечивает циркуляцию потока воздуха свозь радиатор охлаждения, что обеспечивает лучший отвод тепла от охлаждающей жидкости внутри радиатора. Является осевым (поток воздуха направляется вдоль оси двигателя).

Часто используются также другие названия – электровентилятор, э/вентилятор, мотор охлаждения, мотор радиатора…

Фирменные наименования: LFc – Luzar Fan cooler (вентилятор без кожуха) LFK – Luzar Fan Kit (вентилятор в сборе с кожухом)

Вентилятор системы охлаждения – это электродвигатель в сборе с крыльчаткой, который обеспечивает циркуляцию потока воздуха свозь радиатор охлаждения, что обеспечивает лучший отвод тепла от охлаждающей жидкости внутри радиатора. Является осевым (поток воздуха направляется вдоль оси двигателя).

Часто используются также другие названия – электровентилятор, э/вентилятор, мотор охлаждения, мотор радиатора…

LUZAR изготавливает широкую гамму электровентиляторов охлаждения для автомобилей российского и иностранного производства. Непрерывно разрабатываются новые модели вентиляторов для самых популярных автомобилей в России и странах СНГ.

Почему включается вентилятор охлаждения на холодном двигателе

Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.

Нехватка жидкости в системе

Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.

Замыкание датчика

Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора

Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.

Видео: проверка датчика включения вентилятора

Замыкание на массу

Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:

• короткий срок службы вентилятора;
• разряд АКБ (при включённом зажигании и заглушённом моторе);
• самовозгорание проводки в случае её перегрева.

Датчик термостата

Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.

Дополнительный датчик

В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.

Окисление либо обрыв контактов

Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.

Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Активируется вентилятор механической кнопкой, к которой подведено питание в 12 В. В версии Лада Гранта вентилятор работает на одной из трех скоростей. Водитель выбирает наиболее оптимальный режим в зависимости от температуры внутри салона.

Дополнительные резисторы Гранты

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Заслонка распределителя воздуха

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Заслонка регулятора температуры

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Теплообменник Гранты

Основное его предназначение в нагреве воздушного потока, поступающего в салон. Теплообменник с силовым агрегатом связан посредством двух резиновых патрубков: подача и обратка для циркуляции жидкости.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Резиновые патрубки буквально пронизали всю систему охлаждения, печного отопления, кондиционирования. Без их помощи невозможно соединить между собой участки магистралей. Способ фиксации: на хомуты, металлические стяжки.

Замена охлаждающей жидкости в СОД

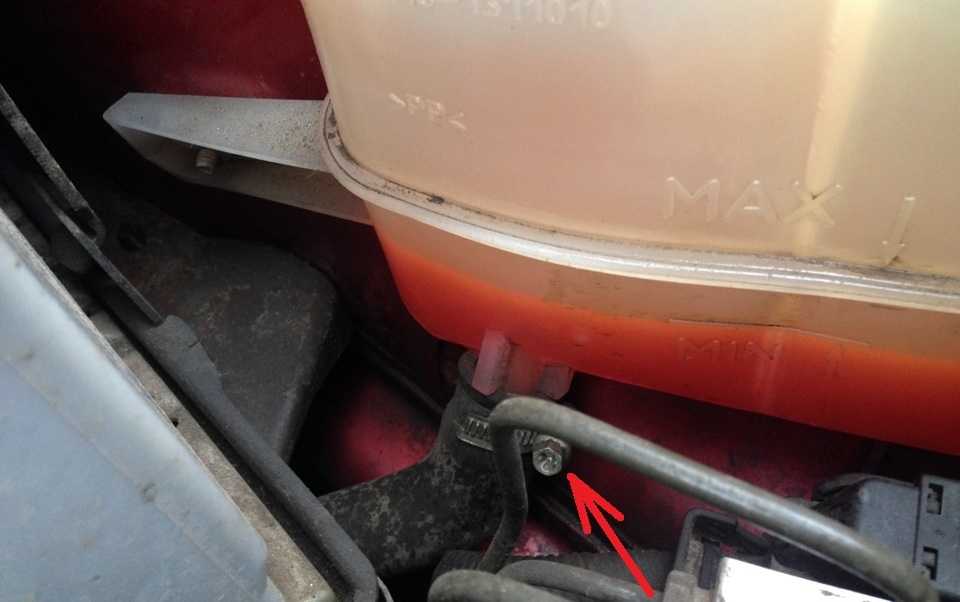

Уровень антифриза в бачке проверяется только после остывания двигателя. Доливать ОЖ до отметки максимум нельзя – во время работы жидкость нагревается и увеличивается в объеме, после долива клапанная крышка плотно закручивается.

Необходимо постоянно контролировать уровень антифриза, резкое снижение его объема может быть причиной неисправности системы охлаждения, устранять которые следует безотлагательно. Долить антифриз в расширительный бачок сможет каждый автомобилист:

1. Автомобиль должен находиться на ровной поверхности, все работы проводятся на остывшем двигателе.
2. Открутить крышку расширительного бачка.
3. Посмотреть состояние антифриза, на нем не должно быть масляной плёнки и других загрязнений. Если цвет ОЖ темный или ржавый, СОД нужно промыть.
4. Если уровень жидкости ниже минимального, следует осмотреть все соединения на предмет утечек. При их отсутствии долить антифриз между двумя отметками и плотно закрутить клапанную крышку.

Процедура несложная и может выполняться каждым без обращения за помощью в автосервис. Цена работы не превышает 100-200 рублей в зависимости от региона.

Подготовка к замене

Согласно регламенту, замена охлаждающей жидкости проводится после достижения пробега 75 тыс. км или через 5 лет эксплуатации. В других случаях процедура проводится при загрязнении антифриза, утечке. Для двигателей Лады Гранты используется охлаждающая жидкость на основе этиленгликоля без добавления в состав боратов, силикатов и других синтетических добавок. Чтобы поменять всю ОЖ, понадобится приобрести не менее 8 литров жидкости. Не обязательно использовать для этого антифриз, используемый на заводе. В качестве альтернативы можно взять продукты марок «Синтек», Felix, G-ENERGY.

Как слить ОЖ

Прежде всего двигатель должен остыть. Затем, открутив крышку расширительного бачка, сбросьте давление в системе. Защита двигателя демонтируется. Под сливную пробку радиатора подставляется подходящая емкость, и закручивается клапанная крышка – так антифриз будет сливаться медленнее и не зальёт все вокруг. Затем сливная пробка откручивается, и ОЖ сливается в ёмкость. Так выходит не вся жидкость – требуется слить ещё и с водяной рубашки.

На двигателе с 8-ю клапанами ёмкость подставляется ниже модуля зажигания под переднюю часть БЦ. Ключом на 13 мм открутите на блоке сливную гайку и дождитесь, пока антифриз сольётся с рубашки. Затем закрутите гайку.

На моторе с 16-ю клапанами ввиду конструктивных особенностей слить жидкость с рубашки мешает стартер. По этой причине необходимо сначала снять его, а уже потом откручивать сливную гайку. Если этого не сделать, ОЖ зальёт стартер, и это приведет к выходу последнего из строя. На сливных гайках используется коническая резьба, поэтому уплотнительное кольцо не требуется.

Замена охлаждающей жидкости и удаление воздушной пробки

После удаления всей старой ОЖ остаётся выполнить несколько действий:

• залить в расширительный бачок новый антифриз до среднего уровня между максимальной и минимальной отметкой, крышку не закручивать;
• запустить двигатель и нажимать без применения значительного усилия на все патрубки, тем самым выгоняя лишний воздух из системы;
• уровень жидкости в бачке снизится, снова долить до средней отметки и закрутить крышку.

Если патрубок, подходящий к радиатору снизу, после нагрева до рабочей температуры начинает нагреваться, значит, все в порядке – система охлаждения на Ладе Гранте работает в штатном режиме. Следует дождаться, пока температура поднимется выше, и сработает вентилятор охлаждения радиатора. После того как он отключится, можно заглушить двигатель.

Когда мотор остынет, проведите контрольную проверку уровня ОЖ в расширительном бачке – при необходимости долейте до нужного уровня. Далее еще раз проверяется надёжность всех соединений и отсутствие потёков. Теперь можно устанавливать защиту двигателя на свое место. На этом замена антифриза в системе охлаждения Лады Гранта завершена.

Заменить ОЖ может любой автовладелец. В автосервисе за эту операцию попросят около 1000 рублей и дадут гарантию на качество своей работы. Если же есть свободное время и желание, то, следуя подробным пошаговым инструкциям, можно без труда все сделать самостоятельно.

Система охлаждения Лады Гранта имеет не так много слабых мест и считается относительно надёжной.

Лада Гранта Лифтбек Норма 8 кл. › Бортжурнал › Система охлаждения Гранты, колхоз с термостатами.

Замена охлаждающей жидкости на автомобиле Лада Гранта ВАЗ 2190

Для замены на автомобиле Лада Гранта ВАЗ 2190 охлаждающей жидкости вам потребуются: накидной ключ «на 13», отвертка, охлаждающая жидкость, чистая обтирочная ткань. Согласно рекомендации завода-изготовителя охлаждающую жидкость первый раз следует заменять через 75 тыс. км пробега или 5 лет эксплуатации (в зависимости от того, что наступит раньше).

ПРЕДУПРЕЖДЕНИЯ Применяйте охлаждающие жидкости на основе этиленгликоля (антифриз), не содержащие силикаты, амины, нитраты и бораты и произведенные с использованием долговечной гибридной органо-кислотной технологии. Уточните у дилера — продавца автомобиля Лада Гранта ВАЗ 2190 марку залитой в ваш автомобиль жидкости. Заменяйте охлаждающую жидкость только на холодном двигателе. Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней. При пуске двигателя пробка расширительного бачка должна быть закрыта. Закрывайте пробку расширительного бачка плотно. Система охлаждения при работающем двигателе находится под давлением, поэтому при слабо закрытой пробке расширительного бачка из-под нее может потечь охлаждающая жидкость.

1. Установите автомобиль Лада Гранта ВАЗ 2190 на ровную горизонтальную площадку. Если площадка с уклоном, поставьте автомобиль так, чтобы его передняя часть была выше задней. 2. Снимите с автомобиля защиту двигателя (см. «Снятие и установка брызговика (защиты) двигателя на автомобиле Лада Гранта»).

3. Снимите крышку расширительного бачка.

4. Установите емкость под двигатель и выверните пробку сливного отверстия на блоке цилиндров. После слива охлаждающей жидкости вытрите ее следы с блока цилиндров.

ПРИМЕЧАНИЕ Для того чтобы получить доступ к пробке сливного отверстия на блоке цилиндров двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186, снимите катушку зажигания вместе с кронштейном (см. «Снятие и установка катушек зажигания»).

5. Установите емкость под радиатор, выверните пробку сливного отверстия на радиаторе и дождитесь, когда охлаждающая жидкость полностью вытечет из системы.

ПРЕДУПРЕЖДЕНИЕ Антифриз смертельно ядовит для всего живого. Для того чтобы не загрязнять окружающую среду, сливайте его из радиатора и двигателя через воронку (например, изготовленную из пластиковой бутылки).

ПРИМЕЧАНИЕ Пробка сливного отверстия радиатора уплотнена резиновым кольцом. Сильно обжатое, затвердевшее или надорванное резиновое кольцо замените.

6. Вверните пробки в блок цилиндров и радиатор. 7. Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится на 25-30 мм ниже метки «МАХ» на стенке расширительного бачка. Заверните пробку расширительного бачка. 8. Подсоедините провод к клемме «минус» аккумуляторной батареи. 9. Заведите на автомобиле Лада Гранта двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора охлаждения радиатора). После этого заглушите двигатель и при необходимости долейте охлаждающую жидкость до метки «МАХ» на стенке расширительного бачка.

ПРИМЕЧАНИЕ При работе двигателя следите за лампочкой сигнализатором перегрева охлаждающей жидкости в комбинации приборов. Если лампа загорелась, а вентилятор радиатора не включился, включите отопитель и проверьте, какой воздух через него проходит. Если отопитель подает подогретый воздух, скорее всего, неисправен вентилятор охлаждения двигателя, а если подает холодный воздух, значит, в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите на автомобиле Лада Гранта двигатель, дайте ему остыть и отверните пробку расширительного бачка. Заведите двигатель, дайте ему поработать в течение 3-5 мин и закройте пробку расширительного бачка.

ПОЛЕЗНЫЕ СОВЕТЫ Для лучшего заполнения системы без воздушных пробок периодически прожимайте шланги радиатора рукой. Через несколько дней эксплуатации автомобиля Лада Гранта после замены охлаждающей жидкости проконтролируйте ее уровень. При необходимости восполните уровень охлаждающей жидкости. Если через очень короткое время цвет свежей охлаждающей жидкости стал коричневым, значит, вы залили в систему охлаждения двигателя подделку, в которую производитель «забыл» добавить ингибиторы коррозии. Кроме того, одним из признаков подделки охлаждающей жидкости является резкое полное обесцвечивание жидкости. Такой «антифриз» необходимо быстрее заменить.

полезные советы автомобилисту

Артикул и стоимость антифриза для Priora

Согласно заводским нормам, в Лада Приора жидкость охлаждающую различных марок нельзя смешивать. Для Приоры подходит марка Лада-А40, ее каталожный номер такой: 88888100005082. Стоимость жидкости составляет ориентировочно 550 рос. руб. за 5кг. Также существует и перечень допустимых жидкостей:

• Антифриз G-48;
• ОЖ-К Тосол-ТС;
• Макра Cool Stream жидкости Standart/Premium;
• 2 типа ОЖ-40 Тосол-ТС/ОЖ-65 Тосол-ТС.

Какие бывают неисправности авто из-за антифриза

Когда охлаждающая жидкость начинает уходить, владельцу Лада Приора следует задуматься, почему так происходит. Зачастую утечка антифриза происходит при механическом повреждении охлаждающей системы. При самом плохом варианте происходит перегрев мотора, сгорает прокладка головок блока цилиндров.

Владелец авто заметил, что антифриз течет постоянно, причины:

• Течь между блоком и головкой цилиндров. В данном случае можно затянуть лучше болты.
• Когда поврежден радиатор. Можно попробовать его заменить, но бывают случаи, когда требуется только ремонт.
• Водяной насос пришел в негодность. Исправить ситуацию можно заменой помпы.
• Повреждены патрубки. Первоначально нужно затянуть хомуты, проблема если не устранится, то можно заменить шланги и патрубки на новые.
• Расширительный бачок автомобильной охлаждающей системы поврежден. Тут вариант один – заменить бачок.
• Неисправности могут носить и кратковременный характер:
• Присутствует накипь на рубашке охлаждения, ее также можно заметить и на трубках плюс на стенках радиатора. Поможет промывка системы. Далее заливаем новую качественную охлаждающую жидкость.
• Имеющийся антифриз слабо циркулирует по системе. Требуется замена в определенных случаях помпы, а в некоторых случаях всего водяного насоса.
• Когда автовладелец заметил впервые низкий уровень ОЖ, нужно долить ее до уровня. Если течь стала регулярной, то систему нужно проверить на герметичность.

Как промыть систему охлаждения на Ладе Гранте

Нарушение сроков проведения замены жидкости, покупка дешевых аналогов способствует образованию осадка в магистрали, помутнению тосола.

Из-за потери химических и физических свойств водяная рубашка силового агрегата подвергается коррозии, отслоению.

Постоянная повышенная рабочая температура — первый признак загрязнения, образования отложений, неисправности термостата. Изготовитель рекомендует проводить очистку магистралей через каждые 50000 км. Замена тосола через 75000 км.

Объем системы охлаждения Лады Гранты 8.0 литров.

Способы очистки

• внешняя;
• внутренняя.

В первом случае удаляются все загрязнения с наружной части при помощи напора воды, добавлением моющего средства. Во втором случае промывка осуществляется внутри специальными химическими средствами.

Если промывка не дала положительного результата, тогда заменяем штатный радиатор новым, так как на дне скопилось избыточное количество окаменелостей, начался процесс коррозии.

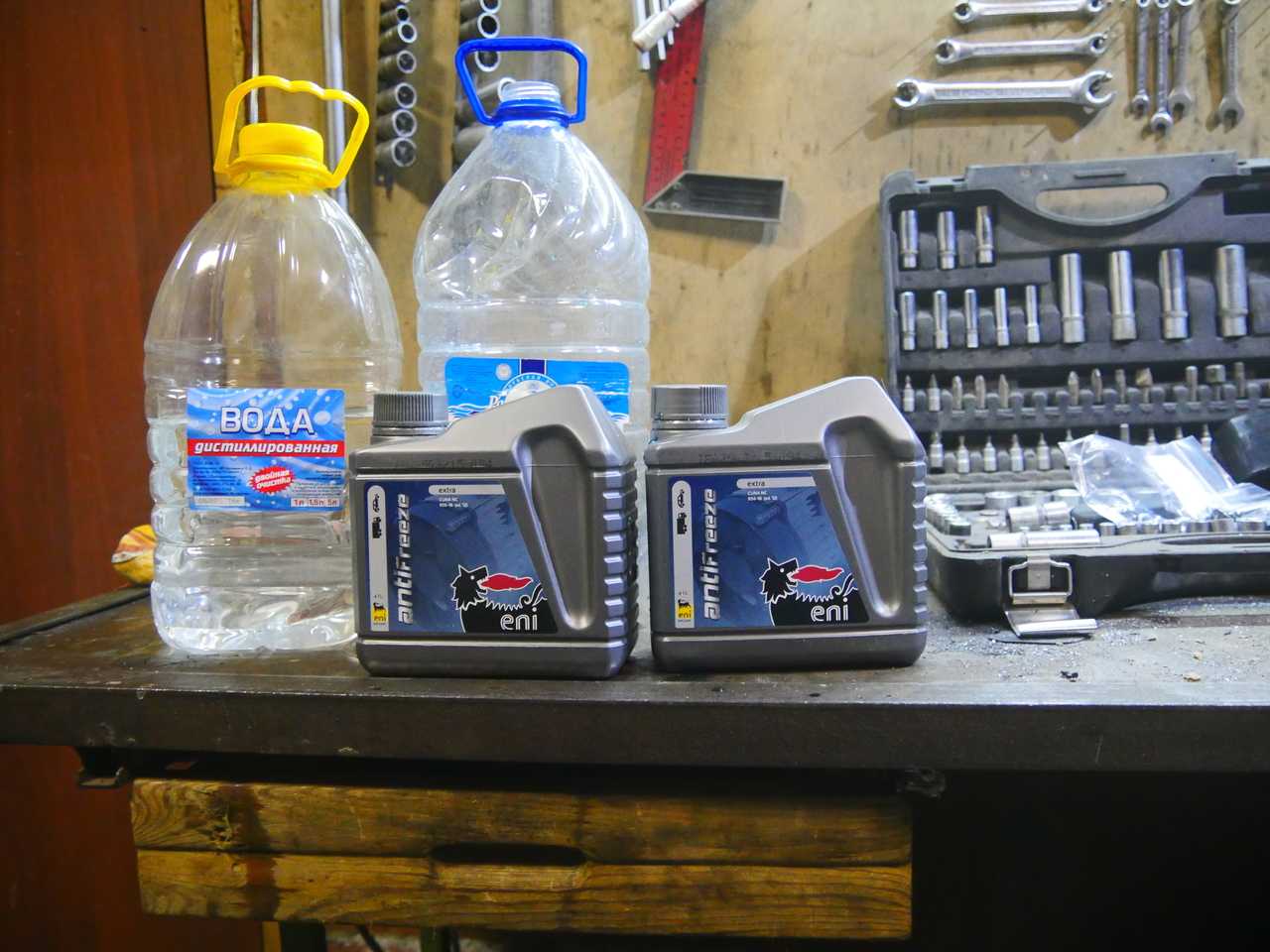

Дистиллированная вода

Используем дистиллированную воду

Достать дистиллированную воду можно несколькими способами:

• купить в аптеке;
• растопить чистый снег;
• отстаивать на протяжении полугода воду из-под крана.

Процесс промывки выглядит следующим образом:

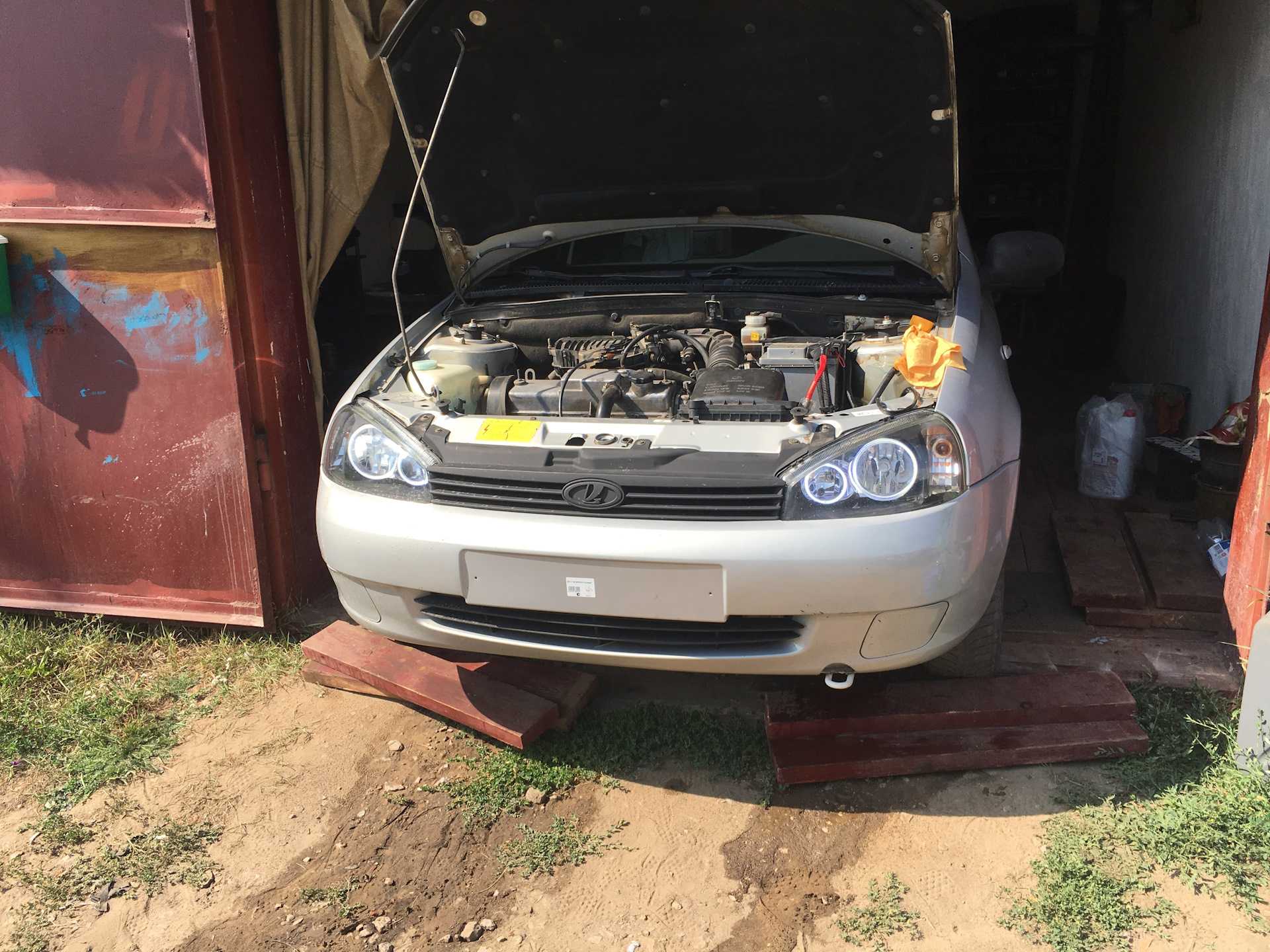

1. Помещаем машину на смотровой канал, отвинчиваем крепления защиты поддона картера.
2. Скручиваем сливную пробку системы, стачиваем тосол. Предварительно выкручиваем крышку с расширительного бачка, сбрасываем давление.
3. После того, как отработка сточена, закручиваем пробку, заливаем в систему 8.0 литров дистиллированной воды.
4. Запускаем двигатель, прогоняем его на средних оборотах в течение нескольких минут, глушим.
5. Повторяем п. 2, 3. Как только на выходе будет вода чистого цвета — промывка окончена.
6. Заправляем новый тосол. Очередная замена через 75000 км.

Сода, кислота и уксус

Промывка подручными средствами

Смешиваем указанные ингредиенты в процентном соотношении: 25 / 50 / 25, добавляем литр воды. Аналогичный объем сливаем с системы, добавляем «зелье», оставляем автомобиль в неподвижном состоянии на 6 – 8 часов, лучше на ночь.

Поутру стачиваем отработку, промываем один раз систему, заливаем чистый тосол.

Специальные средства

Процесс аналогичен вышеописанному. Проводим с соблюдением основных правил безопасности.Приобрести присадки можно в любом специализированном автомагазине, авторынке.

В заключение

Итак, мы выяснили, что собой представляет система охлаждения «Гранты». Несмотря на свое простое устройство, эта система играет большую роль в работе ДВС. Ведь в случае неисправности СОД, машина «Лада Гранта» попросту закипит. И это будет чревато дорогостоящим ремонтом ГБЦ.

Инструменты:

• Узкогубцы
• Ключ трещоточный
• Головка на 8 мм

Детали и расходники:

• Охлаждающая жидкость
• Винтовые хомуты
• Армированная липкая лента

Примечание:

При эксплуатации автомобиля оценивать техническое состояние системы охлаждения можно по контрольной лампе перегрева двигателя и уровню жидкости в расширительном бачке.

1. Проверьте уровень охлаждающей жидкости в расширительном бачке.

Примечание:

Уровень должен находиться на 25-30 мм выше метки MIN, выполненной на корпусе расширительного бачка. Если уровень жидкости находится на отметке MIN или ниже, долейте в бачок охлаждающую жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

Если приходится регулярно доливать охлаждающую жидкость, следует проверить герметичность (см. п.2) системы охлаждения.

Уровень охлаждающей жидкости следует проверять на холодном двигателе. Некоторое повышение или понижение уровня охлаждающей жидкости при нагреве и охлаждении двигателя неисправностью не является. Это связано с тепловым изменением объема жидкости.

2. Проверьте герметичность шлангов и соединений системы охлаждения

Осмотрите подкапотное пространство, и обратите внимание на состояние и герметичность:

шлангов расширительного бачка;

пароотводящего шланга радиатора;

подводящего шланга радиатора;

отводящего шланга радиатора;

соединения шлангов с корпусом термостата.

Примечание:

Подтекание охлаждающей жидкости из-под шлангов можно попытаться устранить, заменив пружинные хомуты винтовыми. При этом не перетяните хомуты, так как они могут порезать шланги.

Временно восстановить лопнувший шланг системы охлаждения можно с помощью липкой ленты (особенно подходит армированная липкая лента серебристого цвета).

3. Проверьте целостность элементов системы охлаждения двигателя.

1. Корпус расширительного бачка;
2. Радиатор двигателя;
3. Радиатор отопителя;
4. Корпус термостата;
5. Соединения насоса охлаждающей жидкости (помпы) и блока цилиндров.
6. Проверьте отсутствие подтекания жидкости из дренажного отверстия помпы (находится в нижней части насоса), свидетельствующее об износе его сальника.

4. Проверьте термостат. Запустите холодный двигатель. Температуру и циркуляцию охлаждающей жидкости по малому и большому кругу контролируйте на ощупь, по изменению температуры шлангов и патрубков системы охлаждения (на фото воздушный фильтр снят для наглядности).

Примечание:

Если система охлаждения двигателя исправна, то при температуре охлаждающей жидкости меньше 90°С, клапан термостата должен быть закрыт, а охлаждающая жидкость циркулировать по малому кругу. В результате этого нижний шланг радиатора и сам радиатор будет заметно холоднее корпуса термостата, по которому циркулирует горячая охлаждающая жидкость.

При достижении температуры охлаждающей жидкости около 90°С клапан термостата будет открываться и постепенно нарастающий поток горячей жидкости начнет поступать в радиатор. При этом сначала радиатор, а затем его нижний шланг начнут нагреваться.

5. Проверьте электровентилятор радиатора системы охлаждения двигателя. Оставьте двигатель работать до срабатывания электровентилятора радиатора двигателя. При повышении температуры охлаждающей жидкости до определенного значения электровентилятор должен включиться, а после понижения температуры –автоматически выключиться. Если электровентилятор вовремя не включился и жидкость закипела, необходимо проверить исправность электродвигателя вентилятора или исправность системы управления двигателем.
