Регулировка клапанов ваз-2107 рейкой с индикатором и щупом

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее

Именно по этой причине так важно время от времени проводить регулировку зазоров

Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

Таблица регулировки

Итак, убедившись в том, что натяжение цепи привода ГРМ нормальное, необходимо провернуть коленчатый вал до тех пор, покуда не совпадут метки на крышке масляного насоса и шкива

Обратите внимание на то, что распределительный вал тоже имеет несколько меток

В изначальном положении проверяете величину зазоров в восьмом и шестом клапанах. Счет ведете от бампера ВАЗ 2107. А вот так выглядит таблица регулировки клапанов ВАЗ 2107, ее можно увидеть на ручке любого щупа для этой цели:

Далее проворачиваете коленчатый вал на половину оборота. При этом распределительный переместится на четверть оборота. В этом положении проводите замер зазора в седьмом и четвертом клапанах. Следующие половина оборота коленчатого вала – замер в третьем и первом. И самыми последними идут второй и пятый

Обратите внимание на то, что необходимо после затяжки гайки повторно проверять зазор, чтобы клапан не зажать

Есть небольшие особенности у инжекторных двигателей. В них метки находятся на шкиве, которым приводится в движение генератор, а также на звездочке, установленной на распределительном валу.

Это и все отличия, поэтому не стоит пугаться, если у вас установлен инжектор в системе питания, таблица регулировки клапанов ВАЗ 2107 аналогичная. Регулировка зазоров происходит точно так, как и на двигателях, оборудованных карбюраторной системой впрыска.

И немного о том, как правильно настроить зазор. Для этого нужно ключом на 17 ослабить затяжку клапана. Затем устанавливаете щуп (толщина его должна быть 0,15 мм) между кулачком и клапаном ВАЗ 2107.

Идеальный зазор – это когда щуп немного трется о поверхности, имеется очень слабое сопротивление движению. Ключом на 13 нужно отрегулировать величину зазора. Затем, удерживая его в одном положении от проворачивания, затягиваете ключом на 17 гайку. Вот и все, по такой аналогии все восемь клапанов настраиваются. И перед запуском двигателя лучше еще раз перепроверить все зазоры.

Краткий экскурс в историю

Автомобиль ВАЗ 2107 был инжекторным не всегда. Сначала эти машины комплектовались обычными карбюраторами. А системой принудительного впрыска топлива машину начали комплектовать только в 2006 году. Причина проста: автопроизводитель старался подогнать свои машины под стандарт, ныне известный как «Евро 2», а для этого требовалось изменить ряд характеристик машины. Главное достоинство замены карбюраторной системы на систему электронную состояло в том, что в инжекторном варианте не было необходимости в тонкой настройке впрыска. То есть никакого «плавания» на холостых оборотах у инжекторных автомобилей не было. Но были и недостатки. Например, повышенные требования к топливу. Катализатор у инжекторных «семёрок» находился прямо под днищем, а значит, дорожный просвет становился меньше. Ремонт таких машин был сложнее, поскольку добраться до некоторых деталей было трудно.

Порядок работ

Сам ВАЗ 2107 инжектор устанавливается на ровную, хорошо освещенную площадку, зажигание выключается, стояночный тормоз приводится в действие.

Регулировка клапанов ВАЗ 2107Прежде чем приступить непосредственно к регулировке, нужно привести в нужное положение коленвал. Для этого необходимо произвести следующие действия:

1. С головки блока цилиндров снимается крышка. Для этого ключом на 10 откручиваются 8 гаек. Рекомендуется заменить старую прокладку. После снятия крышки открывается доступ к регулировочным винтам клапанов.
2. Затем проверяется натяжение цепи ГРМ и при необходимости цепь следует подтянуть. Метка на деталях ГРМ выставляется в начале процедуры и в конце.
3. Снимается крышка с распределителя зажигания.
4. При помощи ключа на 38 поршень четвертого цилиндра устанавливается в положение в верхней мертвой точке (до совмещения метки на звездочке и на головке блока). Перекрутка коленвала не предусматривает его обратный возврат — это следует учитывать. Поэтому при перекрутке круг надо будет прокрутить заново. Должен появится максимальный зазор между кулачками и рычагами.
5. В таком положении регулируется впускной и выпускной клапан четвертого цилиндра, выпускной клапан второго цилиндра и впускной клапан третьего цилиндра.
6. Между кулачком клапана и рычажком вставляется щуп. Если щуп входит с небольшим усилием и перемещается свободно, значит зазор в норме. Если щуп входит туго или наоборот, слишком свободно, значит, на двигателе автомобиля ВАЗ 2107 инжектор требуется регулировка клапанов.

При отсутствии ключа на 38, коленвал можно поставить в нужное положение двумя способами. Первый способ довольно сложный, он требует большое пространство и некоторых физических усилий. Заключается он в том, что автомобиль ВАЗ 2107 вручную толкается до тех пор, пока метки на звездочке и на головке блока не совпадут.

Для второго способа понадобится домкрат и один помощник. В то время пока один человек крутит рулевое колесо, второй будет следить за уровнем распредвала и коленчатого вала.

Некоторое внимание следует уделить и цепи ГРМ. Проверить ее натяжение можно руками — если прогиб не превышает 10 мм, натяжение ГРМ считается нормальным

Как самостоятельно настроить клапаны

Правильно отрегулированные клапаны – залог стабильной работы двигателя, минимального расхода бензина, хорошей мощности и т. д. Однако не все автолюбители знают, как это сделать. Многие попросту доставляют машину на СТО либо просят знакомых отрегулировать. В данной статье мы рассмотрим порядок выполнения работ для правильной регулировки клапана.

Отметим, что приспособление нужно настраивать в таких случаях:

1. При стуке в районе расположения клапанов. Соответственно, проблему можно выявить только при запущенном двигателе.
2. При проведении работ, в ходе которых происходила замена распредвала.

Перед началом всех работ нужно обзавестись нужными инструментами:

• Плоским щупом. Его ширина составляет всего 0,15 мм – это специальный прибор для регулировки зазоров между рычагами и кулачками распределительного вала;
• дополнительная прокладка крышки клапанов. Лучше иметь на всякий случай еще одну прокладку, так как вовремя технических работ может произойти разное;
• набор специальных отверток;
• торцовые и рожковые ключи.

Итак, ниже представлена схема выполнения работ:

1. Снимается крышка воздухоочистителя и достается воздушный фильтр.
2. Откручиваются 4 гайки ключом на 8 и снимаются специальные шланги.
3. Корпус изымается и отключается трос подсоса. Для этого используется заранее подготовленная отвертка и ключ.
4. Отключается тяга газа и снимается пружина с шайбой. Делается это торцовым ключом на 10. Всего откручивается 8 гаек.
5. Снимается крышка и берется щуп с индикатором и рожковые ключи.
6. Проворачивается двигатель до совпадения меток на коленчатом вале и проверяется зазор в 6-м и 8-м кулачках. Для этого используется специальная таблица. Посчитываются кулачки от звездочки распределительного вала.
7. Устанавливается щуп над рокером под распределительным валом. При взгляде справа можно отчетливо увидеть место его расположения. В случае если щуп устанавливается свободно, отпускается гайка на 17 у нужного рокера. Далее гайкой на 13 немного поворачивается и застопоряется. После этого проверяется зазор. Напомним, что основная задача – добиться тугого хода щупа с маленьким задеванием.
8. В случае удачной попытки регулировки зазора, производится финальная дотяжка специальным ключом.
9. Поворачивается вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна показывать примерно «9 часов» (вид со стороны распределительного вала). Конкретно тут большая точность не очень важна, соответственно, все делается приблизительно.
10. Кулачки 4 и 7 регулируются также по таблице. После регулировки вал движка поворачивается еще на 180°, чтобы метка звездочки внизу смотрела на «6 часов». В этом положении регулируются кулачки. После настройки периодичность такая же, двигатель вновь поворачивается на 180°, а на звездочке должно быть «3 часа». В этом положении регулируются 2 и 5. Отметим, что после того как происходила замена распределительно вала, нужно заново проверить зазоры и при надобности произвести небольшую корректировку.

Перед закрытием крышки необходимо убедиться, что все необходимые гайки отлично затянуты. Также нужно удостовериться, что прокладка не имеет повреждений. Отметим, что затяжка гаек крышки производится от центра к краям. Стоит отметить, что крышка клапанов не капризная, и никаких правил при затяжке придерживаться не нужно. Далее собирается все в обратном порядке и производится первый тестовый пуск. На этом регулировка клапана заканчивается и выполняется тестирование двигателя. Как видно из описания, отрегулировать клапаны удастся без особого труда. Это можно сделать в домашних условиях, тогда не нужно будет лишний раз ехать на СТО и отдавать деньги за то, что реально сделать самому. Достаточно просто следовать инструкции и иметь некоторые знания. Но если вы сомневаетесь в своих силах, лучше обратитесь к специалистам, которые знают, как быстро и правильно выполнить эту задачу.

Регулировка клапанов щупом ваз 2101-2107.Супер бюджетный способ.

Зачем нужна регулировка

При нагреве детали двигателя, как любое физическое тело, расширяются. Особенно это касается элементов газораспределительного механизма. Основные детали ГРМ — клапана — непосредственно контактируют с горячими газами в цилиндре, открывая и закрывая впускные и выпускные отверстия. Плотность закрытия клапанов влияет на компрессию двигателя, его КПД и мощность.

Закрываются клапана под воздействием специальных пружин, а для открытия на них давят рокера — рычаги, приводимые в действие кулачками распредвала. Когда рокер не нажимает на шток клапана, между ним и распредвалом должен быть тепловой зазор. Зачем нужен зазор клапанов ВАЗ 2107?

Это интересно: На каком расстоянии радары фиксируют скорость автомобиля?

При нагревании двигателя длина штоков клапанов увеличивается особенно сильно (чем больше линейный размер, тем больше абсолютное значение тепловой деформации). Если в холодном состоянии детали будут подогнаны вплотную, при нагреве шток будет постоянно нажат, клапан не будет закрывать окно, что приведет к прорыву газов. Это грозит, кроме снижения КПД, прогаром тарелок клапанов и поломкой двигателя. Поэтому между рокером и распредвалом холодного двигателя должен быть зазор 0,15 мм.

Если зазор больше предусмотренного — клапана плохо открываются и механизм стучит, если меньше — клапана остаются приоткрытыми тогда, когда это недопустимо.

Со временем детали изнашиваются, появляется выработка на кулачках распредвала, рокерах и штоках клапанов. Поэтому владельцам автомобилей, не оборудованных гидравлическими компенсаторами зазора клапанов, приходится регулярно проводить проверку и регулировку зазоров в ГРМ.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. Снять крышку воздушного фильтра и сам фильтр.

Отсоединить трубки крепления фильтра и демонтировать крепление.

Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю российского автопрома ВАЗ-2107, следует отметить, что выпуск инжекторных модификаций двигателей был начат в 2006 году. С 1982 года по 2006 год «семёрки» оснащались карбюраторной системой впрыска.

Оба вида двигателей хотя и имеют некоторые конструктивные отличия, но обязательно нуждаются в отладке клапанов. Производители рекомендуют выполнять диагностику по регулировке клапанов на всех автомобилях через каждые 20-35 тысяч км пробега. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда появляется посторонний шум при работе мотора.

На ВАЗ-2107 проводить регулировку следует гораздо раньше, так как нарушение зазора – это болезнь отечественных автомобилей. Согласно предписанию производителя – это значение составляет 15-20 тысяч км пробега.

Это интересно! В регулировке клапанов нуждаются не все двигатели внутреннего сгорания. Если в автомобиле установлены гидрокомпенсаторы, то необходимость в периодической регулировке клапанов отсутствует.

Гидрокомпенсатором называют устройство, которое автоматически осуществляет регулировку тепловых зазоров клапанов. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не устанавливались. Их можно установить самостоятельно, однако это хлопотно и достаточно дорого.

Определить необходимость проведения регулировки тепловых зазоров клапанов можно по обнаружению следующих характерных признаков:

1. Посторонние шумы при работе двигателя. Это звонкие щелчки или «цоканье», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
2. Двигатель начинает «троить», что обусловлено снижением компрессии или вовсе её исчезновением.
3. Увеличение расхода топлива без соответствующих на то причин.
4. Снижается динамика при разгоне.

Особое внимание следует обращать на металлический звонкий стук, который является главным признаком, а всё остальное – это косвенные симптомы. В видеоролике показано, что же представляет собой металлический стук клапанов. При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов

Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства

При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов. Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких трудностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно

При проведении процедуры важно знать, какая система подача топлива установлена на автомобиле ВАЗ-2107, так как для инжектора и карбюратора методика имеет незначительные отличия

Это интересно! Если вы устали регулировать тепловые зазоры клапанов на «семёрке», то альтернативный вариант – это установка ГБЦ с гидрокомпенсаторами для ВАЗ-2107. Несмотря на высокую стоимость, многие автовладельцы прибегают к самостоятельной установке гидрокомпенсаторов.

Таблица порядка регулировки:

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.

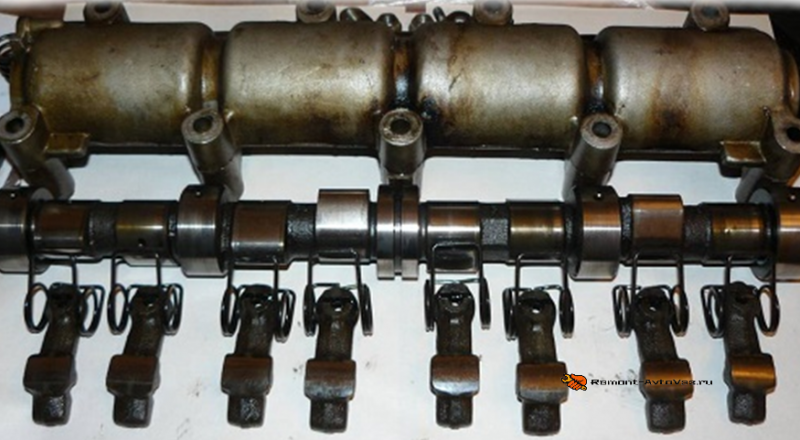

Особенности ГРМ

К примеру, газораспределительный механизм – с верхним положением клапанов и распред. вала. Привод ГРМ у мотора осуществлялся посредством цепи, и это на всех моделях.

Особенность клапанного механизма заключается в использовании нажимных рычагов, второе название – рокеры. Они располагаются между распределительным валом и торцом штока клапана. То есть, воздействие кулачка на клапан производится не напрямую, а посредством рокера. Также благодаря нажимному рычагу обеспечивается возможность регулировки теплового зазора.

Этот зазор нужен для того, чтобы компенсировать изменение геометрических параметров составных элементов клапанного механизма, происходящее в результате нагрева, при котором металл расширяется. Если бы этого зазора не было, то после нагрева силовой установки происходило бы нарушение фаз газораспределения. Если проще, то при нагреве из-за расширения металла клапана полностью не закрываются, что приводит к потере компрессии, и как следствие – падение мощности.

Перечень работ по техническому обслуживанию силовых установок этих моделей включал в себя такую операцию, как регулировка клапанов. Обусловлено это особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности торца клапана, рокера и кулачков распределительного вала стираются, что приводит к нарушению теплового зазора.

Благо та же конструкция является достаточно простой, поэтому регулировочные работы достаточно просты и выполнить их можно своими руками

Важно только знать порядок проведения работ и последовательность регулировки клапанов на «Классике». Примечательно, что операция идентична практически для всех моделей, поэтому порядок регулировки клапанов ВАЗ-2101 и, к примеру, ВАЗ-2105 – одинаковы, только в ВАЗ-2107 она несколько отличается

Поскольку для большинства моделей операция делается идентично, то далее будут фигурировать все модели Жигулей, относящихся к «Классике».

Первое и основное правило проведения операции – выполняется она только на остывшем моторе. Обусловлено это все тем же расширением металла. Если регулировка клапанов на ВАЗ-2102 или любой другой модели будет делаться на прогретом агрегате, то положительного результата операция не даст, потому что при остывании металл вернется к первоначальной форме и зазор не будет соответствовать норме, он просто увеличиться.

Также обязательно нужно знать, когда должна проводиться регулировка клапанов ВАЗ-2105. Верным признаком того, что клапанный механизм разрегулирован является звонкий металлический стук из подкапотного пространства при работающем моторе. Причем интенсивность его меняется пропорционально увеличению или уменьшению оборотов.

Регулировка клапанов на ВАЗ-2104 также должна проводиться каждый раз, когда выполняются ремонтные работы с головкой блока, связанные со снятием распределительного вала.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.
