Простая замена ремня грм на автомобиле geely gc6 (mk второго поколения)

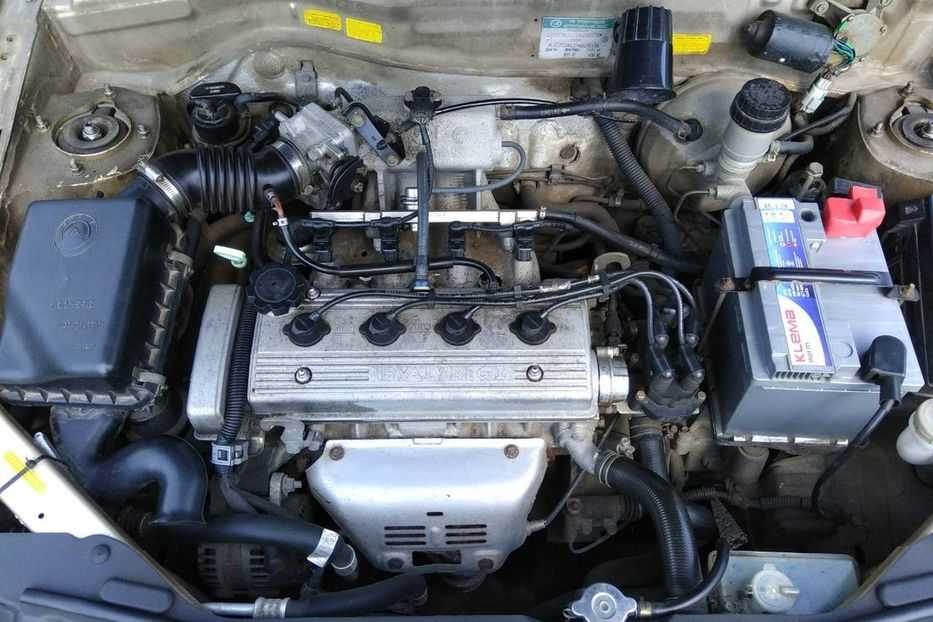

О двигателе

Автолюбители многих стран мира хорошо знают такое авто, как Toyota Corolla A100, именно её силовой агрегат был взят за основу для Джили МК. Производители из КНР купили лицензию двигателя Toyota 5A-FE. Он характеризуется как надёжный, экономичный силовой агрегат, который при правильном, своевременном, качественном обслуживании позволяет наездить миллион км пробега.

В дальнейшем был разработан двигатель собственной конструкции для Geely MK MR479FQA. Он по праву считается одной из лучших разработок фирмы Geely. Технические характеристики этого силового агрегата ничем не уступают разработкам других известных производителей моторов. Специалисты отмечают его сравнительно невысокую себестоимость производства, низкий уровень шума, хорошую ремонтопригодность.

Движок представляет собой рядную конструкцию с четырьмя цилиндрами, двумя распределительными валами верхнего расположения. Клапанному механизму требуется периодическая регулировка, которую нельзя игнорировать. Головку изготавливают из алюминиевого сплава, каналы впуска и выпуска находятся в противоположных сторонах. Привод механизма ГРМ осуществляется ременной передачей, в которой ремень требует замены после некоторого пробега.

Особенности газораспределительного механизма

Особенностью механизма газораспределения этого автомобиля является наличие 16 клапанов, то есть 4 клапана на один цилиндр. Чтобы привести их в работу в головке устанавливают два распределительных вала, которые приводятся во вращение зубчатым ремнём.

На распределительных валах установлены зубчатые шестерни, которые получают вращение от ремня. А также имеется натяжной и обводной ролики. Зубчатый ремень механизма ГРМ Джили также вращает насос охлаждающей жидкости.

Силовой агрегат сконструирован таким образом, что тяжело добраться до узлов механизма газораспределения. При обрыве ГРМ клапана на данном двигателе чаще всего не гнет.

Замена ремня ГРМ

После того, как вы подготовили рабочее место, инструменты и расходные материалы, можно приступать к процессу замены ремня ГРМ. С помощью пошаговой инструкции, которая будет представлена ниже, даже новичок сможет самостоятельно в домашних условиях поменять газораспределительный ремень. Для начала следует установить машину на ремонтном мостике с канавкой, эстакаде или подъёмнике. Если их нет поблизости, можно приподнять автомобиль с помощью домкрата.

Замена ремня грм Джили Мк в домашних условиях производится по следующему плану:

Изначально следует выключить питание машины, с этой целью отключают сначала провод с клеммой «минус», а затем отсоединяют высоковольтные провода.

Затем нужно удалить воздушный патрубок, отсоединив его.

Теперь отсоедините все масляные трубки и шланги охлаждающей системы.

Отсоедините валы приводов, после этого ослабьте удерживающие болты и кронштейны для снятия двигателя.

Полностью отсоедините правое колесо вместе с брызговиком и пластиковым защитным кожухом.

Ослабьте болты крепления для возможности снятия ремней привода. При этом необходимо запомнить ту сторону, в которую вращались удерживающие элементы, чтобы после завершения работы их можно было установить на прежнее место без проблем. Также следует запомнить исходное местоположение всех элементов, для удобства можно делать отметки маркером.

Отсоедините шкив помпы и демонтируйте крышку ремня ГРМ. Открутите крепёжные элементы, отсоедините крышку клапана. Далее вы увидите ещё три болта, с помощью которых крепится верхняя защитная панель. Открутите их, а затем снимите панель с ГРМ.

После снятия всех защитных элементов следует сделать отметки на деталях. Для этого вращайте коленчатый вал до совпадения нулевой отметки с отметкой на защитной панели, а метки «K» с отметкой «Е1». После распределения отметок совместите их между собой.

Последовательно снимите все элементы защитного кожуха, открутите крепёжный болт. Это позволит снять шкив коленвала при помощи отвёрток.

Ослабьте фиксирующий болт натяжителя и снимите ремешок. После этого полностью извлеките фиксирующий элемент и произведите осмотр внутренних элементов.

Аккуратно протрите новый ремешок тряпкой для удаления грязи и проследите, чтобы метки на валах совпадали.

Теперь остаётся только установить все элементы на исходные места в обратной последовательности. Закрепите натяжитель, закрутите болт крепления.

Установите ремешок сначала на зубчатое колесо, а затем на распределительный вал. Отрегулируйте степень натяжения ремня.

Произведите два пробных поворота с установленным фиксирующим болтом. Если метки совпадают, можно собирать конструкцию в обратном порядке. Установите все элементы на исходные позиции и надёжно закрепите их фиксирующими болтами.

Замена ремня ГРМ Джили МК должна производиться в строгом соответствии с требованиями по эксплуатации автомобиля. Производители рекомендуют проводить технический осмотр с целью выявления неисправностей в работе газораспределительного ремня один раз на 60 тысяч километров пробега

Однако помимо планового осмотра состояния элементов следует периодически обращать внимание на внутренние комплектующие детали

При обнаружении явных дефектов необходимо менять газораспределительный ремень. Своевременная замена позволит избежать более серьезных повреждений двигателя и поршней. Благодаря представленной выше инструкции вы сможете поменять элемент на Джили МК самостоятельно, при возникновении затруднительных ситуаций советуем обратиться за помощью в автосервис.

Замена ремня ГРМ Geely МК / МК Cross

При каждом техническом обслуживании проверяйте натяжение ремня привода газораспределительного механизма. При ослабленном ремне быстро изнашиваются его зубья и кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приведет к нарушению установки фаз газораспределения и снижению мощности двигателя, а при значительном перескакивании — и к его аварийному повреждению.

Замените ремень привода газораспределительного механизма (рис. ниже), если при осмотре вы обнаружите:

— следы масла на любой поверхности ремня;

— следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

— трещины, складки, углубления или выпуклости на наружной поверхности ремня;

— разлохмачивание или расслоение на торцовых поверхностях ремня.

Привод ГРМ: 1 — зубчатый шкив распределительного вала выпускных клапанов; 2 — ремень привода газораспределительною механизма; 3 — ролик натяжного механизма; 4 — зубчатый шкив коленчатого вала

Ремень со следами моторного масла на любой его поверхности обязательно замените, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) устраните немедленно.

Этапы работы

1. Снимите правый брызговик двигателя (см. тут).

2. Снимите ремни приводов вспомогательных агрегатов (см. тут).

3. Снимите правую опору подвески силового агрегата (см. тут).

4. Снимите крышку головки блока цилиндров (см. тут).

5. Установите поршень первого цилиндра в положение ВМТ такта сжатия (см. тут).

6. Выверните четыре болта крепления верхнего кожуха ремня привода газораспределительного механизма.

7. Снимите верхний кожух.

8. Выверните два болта крепления среднего кожуха ремня привода газораспределительного механизма.

9. Снимите средний кожух.

10. Удерживая маховик от проворачивания с помощью большой отвертки (для этого нужно снять стартер) либо удерживая шкив коленчатого вала специальным приспособлением, выверните болт крепления шкива коленчатого вала.

11. Снимите шкив коленчатого вала.

12. Выверните три болта крепления нижнего кожуха ремня привода газораспределительного механизма.

13. Снимите нижний кожух.

14. Снимите шайбу зубчатого шкива коленчатого вала.

15. Ослабьте затяжку болта крепления ролика натяжного механизма.

16. Снимите ремень со шкива распределительного вала.

17. Полностью снимите ремень привода ГРМ.

18. Окончательно выверните и извлеките

болт крепления ролика натяжного механизма.

19. Отведите ролик в сторону.

20. Отсоедините пружину натяжного механизма от шпильки на двигателе.

21. Снимите пружину с кронштейна ролика натяжного механизма.

22. Осмотрите снятые детали, изношенные детали замените.

23. Перед установкой ремня проверьте положение коленчатого вала. В положении ВМТ метка на зубчатом шкиве коленчатого вала должна совпадать с меткой на блоке цилиндров двигателя.

24. Установите ролик натяжного механизма и пружину ролика. Вверните болт крепления натяжного ролика, но не затягивайте.

25. Отведите ролик натяжного механизма в сторону (по направлению стрелки), затяните болт крепления ролика и установите ремень привода газораспределительного механизма сначала на зубчатый шкив коленчатого вала, затем его установите на шкив распределительного вала и на натяжной ролик.

26. Ослабьте затяжку болта крепления натяжного ролика и сдвиньте ролик в сторону (по направлению стрелки). Заверните болт крепления натяжного ролика.

27. Установите шкив коленчатого вала и проверните коленчатый вал за болт крепления шкива на два оборота. Проверьте совпадение установочных меток на шкиве распределительного вала и на шкиве коленчатого вала.

28. После проверки совпадения установочных меток установите все узлы и детали в порядке, обратном снятию.

Информация актуальна для моделей MK с 2006 по 2015 года выпуска, и для моделей MK Cross с 2011 по 2021 год выпуска.

В каких случаях необходима замена?

Ремень механизма газораспределения предназначен для синхронизации валов: распределительного и коленчатого. Таким образом, скорости коленвала и распредвала совпадают. Клапана открываются и закрываются синхронно с движением поршней. Кроме того, ремень ГРМ является приводом для масляного и воздушного насоса. Поэтому он испытывает большие нагрузки и требует постоянного контроля состояния.

Надежность этого комплектующего очень важна для работы мотора. Поршни и клапана находятся в одном пространстве, но благодаря ремешку ГРМ они никогда не встречаются. При обрыве ремня клапаны начинают бить по поршням. В результате приходят в негодность и те, и другие, что приводит к дорогостоящему ремонту двигателя. Срок замены ремня газораспределительного механизма Geely MK указан в руководстве по эксплуатации авто и составляет 60 тысяч километров пробега.

Периодичность замены зависит не только от срока, который указан в инструкции, но также от:

• условий эксплуатации;
• качества расходных материалов;
• правильности установки комплектующих.

Эффективная работа механизма газораспределения во многом зависит от степени натяжения ремешка ГРМ. При слишком сильном натяжении быстро изнашиваются подшипники привода и коленчатого вала, а также зубчатая поверхность. Если натяжение недостаточное, то не обеспечивается необходимая синхронность: мотор теряет мощность, машина плохо заводится.

Не зависимо от плановой замены, следует делать контрольный осмотр деталей ГРМ через каждые 20 тысяч километров. Ремень необходимо менять при обнаружении следующих дефектов:

• трещин, сборок, износа внешней поверхности;
• отрывание и износ зубьев;
• механические повреждения зубчатой поверхности;

следы масла на любой из поверхностей;
разлохмачивание боковин;
расслоение тканей.

Если на ремне есть следы масла, изделие лучше сразу заменить, не дожидаясь обрыва, так как оно быстро разрушает резину, сокращая срок эксплуатации ремешка. При замене следует всегда следить за правильностью установки расходников, так как любые перекосы сокращают срок службы изделий. На видео можно посмотреть, как правильно нужно устанавливать ремешок. Кроме того, меняя ремень, необходимо менять и натяжной ролик. Если при осмотре помпы выявлены дефекты или наблюдается люфт, то ее также необходимо поменять. Следы масла говорят о том, что нужно менять сальники коленвала и распредвала.

Можно ли снять ремень кондиционера на зиму

Многие автовладельцы полагают, что зимой использование кондиционера не имеет практических причин. На вопрос, можно ли отключить его использование посредством снятия ремня, ответ дан выше. То есть теоретически – да, если конструкция привода это позволяет.

Другое дело, что производители рекомендуют в зимнее время периодически включать кондиционер, дабы смазка равномерно распределилась по всем трущимся парам. Бывалые автомобилисты утверждают, что при длительном бездействии системы кондиционирования повышаются шансы образования коррозии в помпе и ролике, могут также пострадать и уплотнители компрессора. То есть зимой раз в неделю климатическое оборудование следует включать и давать поработать на протяжении 3 – 5 минут. Кроме того, работа системы кондиционирования в сочетании с печкой позволяет убрать в холодное время года запотевание стёкол буквально за несколько секунд, а для многих водителей это критический показатель.

Впрочем, в сети без труда можно найти и обратные примеры, когда длительное отключение посредством снятия ремня компрессора никак не сказывалось на работоспособности кондиционера. Так что следует взвесить все «за» и «против», прежде чем принимать такое решение.

Как самому натянуть ремень генератора

145 сообщений

63 сообщений

320 сообщений

#4

6 127 сообщений

• Город: Кирово-Чепецк
• Имя: Сергей
• Мой авто: Geely MK
• Год выпуска: 2008
• Объем двигателя: 1.5
• Трансмиссия: МКПП
• Автомобили из гаража:
• Geely МК (2008)

320 сообщений

30 сообщений

#7

6 127 сообщений

• Город: Кирово-Чепецк
• Имя: Сергей
• Мой авто: Geely MK
• Год выпуска: 2008
• Объем двигателя: 1.5
• Трансмиссия: МКПП
• Автомобили из гаража:
• Geely МК (2008)

#8

1 179 сообщений

• Город: Оренбург
• Имя: Виталий
• Мой авто: Geely MK

Вы не поверите, но приехав в сервис для того чтобы натянутьремень генератора (ямы пока нет) удивился когда парнишка не стал поднимать машину на подъемнике (на который я подъехал) а через ж. пу щель между двигателем и радиатором спутся 5 минут кряхтений подтянуль все таки этот ремень.

598 сообщений

1 415 сообщений

• Город: Тамбов
• Имя: Владимир
• Мой авто: Geely MK

Из моторного отсека — ключ накидной 12 мм. Для натяжения ремня — закручивать по часовой. Накидной ключ — такой формы

• Ремень генератора: новый – 7…9 мм, бывший в эксплуатации – 11,5…13,5 м
• Ремень гидроусилителя руля: новый – 5…6 мм, бывший в эксплуатации – 6…8 мм.
• Ремень кондиционера: новый – 6,5…7 мм, бывший в эксплуатации – 8…9 мм.

Источник

О двигателе

Автолюбители многих стран мира хорошо знают такое авто, как Toyota Corolla A100, именно её силовой агрегат был взят за основу для Джили МК. Производители из КНР купили лицензию двигателя Toyota 5A-FE. Он характеризуется как надёжный, экономичный силовой агрегат, который при правильном, своевременном, качественном обслуживании позволяет наездить миллион км пробега.

В дальнейшем был разработан двигатель собственной конструкции для Geely MK MR479FQA. Он по праву считается одной из лучших разработок фирмы Geely. Технические характеристики этого силового агрегата ничем не уступают разработкам других известных производителей моторов. Специалисты отмечают его сравнительно невысокую себестоимость производства, низкий уровень шума, хорошую ремонтопригодность.

Движок представляет собой рядную конструкцию с четырьмя цилиндрами, двумя распределительными валами верхнего расположения. Клапанному механизму требуется периодическая регулировка, которую нельзя игнорировать. Головку изготавливают из алюминиевого сплава, каналы впуска и выпуска находятся в противоположных сторонах. Привод механизма ГРМ осуществляется ременной передачей, в которой ремень требует замены после некоторого пробега.

Особенности газораспределительного механизма

Особенностью механизма газораспределения этого автомобиля является наличие 16 клапанов, то есть 4 клапана на один цилиндр. Чтобы привести их в работу в головке устанавливают два распределительных вала, которые приводятся во вращение зубчатым ремнём.

На распределительных валах установлены зубчатые шестерни, которые получают вращение от ремня. А также имеется натяжной и обводной ролики. Зубчатый ремень механизма ГРМ Джили также вращает насос охлаждающей жидкости.

Силовой агрегат сконструирован таким образом, что тяжело добраться до узлов механизма газораспределения. При обрыве ГРМ клапана на данном двигателе чаще всего не гнет.

Когда можно использовать средство от свиста ремня

Приводной ремень издает характерный писк по одной следующих причин:

• Недостаточное натяжение. Ремни имеют свойство растягиваться со временем, да и натяжной ролик может немного попустится. Для устранения этой причины достаточно лишь заново натянуть ремень до необходимого значения (проверять прогибом усилием пальца).
• Износ ремня. В процессе эксплуатации ремешки стираются, уменьшается площадь соприкосновения ремня с поверхностью приводных механизмов, и соответственно, увеличивается на него нагрузки. В идеале, такой ремень необходимо менять на новый, поскольку ездить на нем осталось явно недолго.
• Дубление резины (высыхание). Со временем резиновый ремень теряет свою эластичность, из-за чего хуже прилегает к сцепным поверхностям. Это, в свою очередь, приводит к снижению передаваемого усилия. В этом случае также желательно поменять ремень на новый.

Натяжка или замена навесного ремня в двигателе автомобиля — задача несложная. Однако в некоторых ситуациях это невозможно сделать, и автолюбитель вынужден мириться с неприятным свистом ремешка. В этом случае на помощь может прийти смазка кондиционер для приводных ремней, которую еще иногда называют антискрипом.

Средства от свиста ремня выполняют следующие функции:

• Размягчает задубевшую резину. Из-за этого ее верхний слой становится мягче, что способствует ему работать с большей эффективностью.
• Повышает коэффициент трения на соприкасающихся поверхностях ремня и приводных шкивов за счет липкого налета (обычно черного цвета под цвет резины). Ремень становится очень липким, что позволяет надежно закрепиться на всех приводных шкивах и не проскальзывать на них. Иногда автолюбители ошибочно считают этот слой продуктом разложения резины, из которой сделан ремень, в результате использования указанных средств.
• Увеличивает общий ресурс приводного ремня. Ссохшийся ремень склонен к постоянному проскальзыванию, что увеличивает его и так немалую температуру. Из-за этого в его структуре появляются микротрещины. Размягчение и создание защитного слоя на поверхности ремня уменьшает его износ, и соответственно, продлевает общий ресурс работы.

Однако при всех описанных преимуществах использование средства кондиционера для ремней является лишь временной мерой, способной ненадолго продлить ресурс ремня. Так как очень быстро ремень покрывается пылью и сцепление пропадает. Соответственно, при ближайшей возможности необходимо выполнить натяжку или замену ремешка.

По каким признакам распознать неисправность

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

• Механические повреждения на поверхности роликов;
• Заметный люфт;
• Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
• Поврежденные кронштейн или подшипник;
• Вытекающее масло;
• Высокая температура во время работы;
• Сильная вибрация во время работы;
• Сложность в прокручивании вала.

А еще интересно: Лифт комплект на Ниву: какой купить и как установить своими руками

Трансмиссия

5-ступенчатая «механика» на новых Джили МК первые несколько тысяч километров страдает плохим переключением передач. После элементы коробки «прикатываются», и проблем с легкостью включения передач не возникает. Немалую лепту в плохую избирательность скоростей вносит «дешевенькое» масло, залитое в коробку еще при сборке. Такая «трансмиссионка» сильно густеет на морозе. После смены рабочей жидкости работа коробки улучшается.

При пробеге более 50-70 тыс. км коробка начинает шуметь. Причина – износ подшипников первичного и вторичного вала. Примечательно, что в гарантийной книжке подшипники коробки прописаны отдельным пунктом, и гарантия на них составляет всего-то 30 тыс. км. За работу по снятию и установке коробки придется отдать около 3 тыс. рублей, за переборку – еще около 4 тыс. рублей, комплект новых подшипников обойдется в 1-2 тыс. рублей.

Сцепление выхаживает более 90-120 тыс. км. Новый комплект с корзиной и выжимным подшипником обойдется 3-5 тыс. рублей. При пробеге более 100 000 км нередко начинает шуметь коробка при сбросе газа на третьей передаче.

Сальники приводов могут потечь уже после 30-40 тыс. км. Стоимость сальника привода около 500 рублей. После 50-60 тыс. км может понадобиться замена главного цилиндра сцепления. Потекший цилиндр можно восстановить с помощью ремкомплекта за 600 рублей.

Пыльники наружного ШРУС скорей всего придется заменить при пробеге более 100-120 тыс. км. Оригинальных пыльников отдельно найти не удастся, так как они продаются только в сборе с приводом. Но подобрать аналог в магазине запчастей от других марок автомобилей не составит труда.

Обслуживание двигателя Geely MR479QA

Для создания оптимальных условий для работы мотора следует соблюдать все рекомендации завода производителя. Такую информацию можно найти в руководстве пользователя с указанием сроков и необходимых процедур обслуживания

При значительном пробеге следует уделять более пристальное внимание машине, и простая замена маслосъёмных колпачков способна уберечь головку блока цилиндров от капитального ремонта. Такие элементы, как воздушный фильтр или топливная система также требуют обслуживания, о котором не стоит забывать

Для любого автомобиля замена масла имеет огромное значение. Водителю обязательно следует знать какое масло можно лить в двигатель. В этом плане Geely является довольно универсальной и масло для MR479QA подходит 10w40 и 10W30. В зимнее время также допускается использовать 5w30. Его замену изготовитель мотора рекомендует проводить через 10 тыс. км, но реальная потребность может возникнуть уже после 5-7 тыс. км пробега. Контроль масла можно легко выполнить с помощью щупа, который покажет его уровень и степень выработки.

Характеристики силовой установки MR479QA

Экономичный двигатель с хорошими ходовыми качествами будет удобен для различных целей. Более полные характеристики отмечены в таблице и каждый может самостоятельно оценить двигатель Geely.

Производство	Geely
Марка двигателя	MR479QA
Годы выпуска	2003 — …
Материал блока цилиндров	чугун
Система питания	инжектор
Головка циллиндра	DOHC
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	77
Диаметр цилиндра, мм	78,7
Степень сжатия	9,8
Объем двигателя, куб.см	1498
Мощность двигателя, л.с./об.мин	94/6000
Крутящий момент, Нм/об.мин	128/3400
Топливо	бензин А 92
Экологические нормы	Euro II
Вес двигателя, кг	н.д
Расход топлива, л/100 км	4.7 — 6.3
Система охлаждения	принудительная
Масло в двигатель	10w40
10W30
5w30
Сколько масла в двигателе, л	3
Порядок работы цилиндров	1-3-4-2
Турбина	нет
Замена масла проводится, км	1500 лучше 7500
Расход масла, мл/100км	до 300
Ресурс двигателя, тыс. км
— по данным завода	н.д
— на практике	100+
Тюнинг
— потенциал	+
— без потери ресурса	н.д
Двигатель устанавливался	GEELY BL
GEELY CK
GEELY MR
GEELY MK

Комплектация силового агрегата имеет массу положительных характеристик, которые свидетельствуют о её надёжности. Устойчивые показатели компрессии и удачно подобранный объём обеспечат практичность такому двигателю. Хорошая динамика движения и надёжность топливной системы делают выбор автомобиля с этим мотором вполне приемлемым. Хотя его эксплуатация не рассчитана на несколько десятков лет интенсивной работы, её будет достаточно для потребностей большинства водителей.

Варианты тюнинга мотора

Модернизация двигателя на автомобилях Geely позволяет увеличить мощность и крутящий момент. Для такого тюнинга обычно используют оптимизацию электронного управления. Форсировка китайского автомобиля с помощью внесения физических изменений в работу двс не всегда целесообразна. Такое вмешательство может привести к быстрому износу деталей движка и потраченные средства не дадут результатов.

Для двигателя MR479QA вполне достаточно чип тюнинга, который гарантирует минимальный прирост мощности в пределах 10%. Проведение такой операции не занимает много времени и не требует частичной разборки машины

Правильное выполнение тюнинга не приводит к увеличению расхода топлива, что будет важно для любого владельца автомобиля. Решение о проведении такой модернизации стоит основывать на необходимости в приросте мощности
