Универсальный блок дистанционного управления центральным замком

Сборник «народных советов»

Если центральный замок работает неправильно, но известно, что брелоки полностью исправны, можно попробовать выполнить следующие действия:

1. Цепь питания контроллера ЦЗ защищает предохранитель F22. Данный элемент можно заменить либо просто отключить его и установить затем обратно;
2. Допустим, ток не поступает на актуатор одной двери. Тогда найдите контактную колодку, открыв дверь на 90 градусов. Чтобы нарушенный контакт был восстановлен, иногда достаточно отключить ответный разъём и подсоединить его снова;
3. Если даже брелок исправен, проверьте, закручен ли саморез до упора. Рекомендуется немного ослабить крепление, и тогда всё работает надёжно.

Чтобы выполнить «совет номер 1», ищите в монтажном блоке пятый сверху предохранитель. Номинал этого элемента – 15 Ампер.

Приветствую!Решил добавить запись о подключении сигнализации к штатному центральному замку Калины 2, Гранты или Приоры. На примере старой доброй Starline A91, без всяких модулей и адаптеров)) Во время установки A91 на калину отца, возникла трудность с подключением к ЦЗ. А в нете почему-то информации очень мало по этому поводу.Итак, для подключения к ЦЗ, необходимо снять карту водительской двери. Здесь нужен пучек проводов от активатора. По схеме ниже — 2 и 7 это сила, обмотка мотора. А 1 и 4 сигнал с датчика положения. Нам будет нужен коричневый провод.

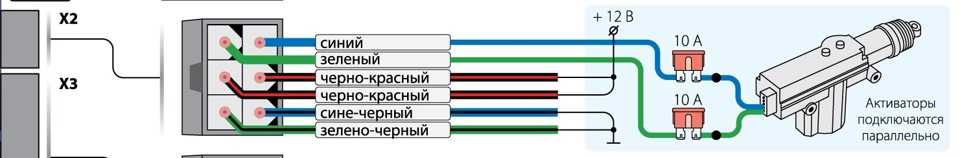

Теперь смотрим типовую схему подключения Starline A91

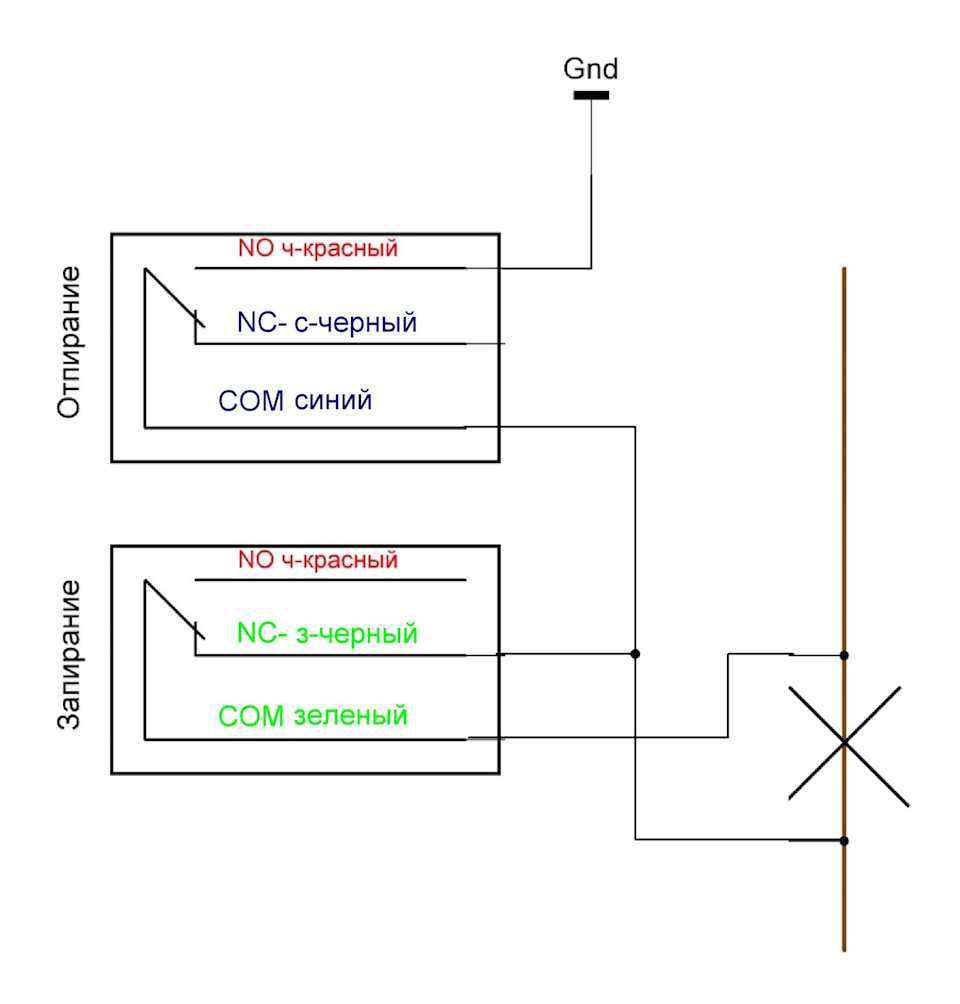

Здесь синий и сине-черный сигнал отпирания, а зеленый зелено-черный сигнал запирания.Теперь, для того чтобы двери закрылись нужно разорвать коричневый провод. Для открывания нужно соединить его и подать минус.По этому провода и разъема X2 нужно соединить следующим образом

Черно-красный сажаем на МАССУ. Программируем одновременное открывание дверей. Для этого на штатном пульте зажимаем кнопки Открыть и Закрыть, и включаем зажигание до сигнала (около 5 секунд)Вот и все. Теперь при таком подключение все штатные кнопки будут работать. Никакой доп. активатор ставить не надо.Так же не корректно подключаться к проводам 2 и 7 . В этом случаи у вас не будут работать кнопка ЦЗ на СУЭП.Единственна проблема тут в том, что придется тянуть в дверь 2 провода.

Теперь о засыпании шины, когда двери открываются только после второго нажатия кнопки открыть на брелке. Это происходит примерно после 10 минут бездействия шины.Для того чтобы двери открывались после первого нажатия, необходимо подать двойной импульс. Для этого в программируемых функциях Starline A91 выбираем Функцию №1 вариант 3

На автомобиле Lada Granta и Kalina в комплектациях Norma используется блок управления центральным замком (на Luxe комплектации вместо него ЦБКЭ). В случае его неисправности его меняют на новый. В этой статье рассказывается, где находится блок ЦЗ, за что он отвечает и как поменять его своими руками.

Загадки про флешку

Загадки про флешку для детей с ответами.Загадка №97

У дисковода-папыПод крышей — мама-плата,Но дочки с ними не живут —У людей нашли приют.Умненькие дочкиЗапоминают строчки,Запоминают все, что есть,Что может с них компьютер счесть.Все дочки-девочки равны,Лишь отличаются ониОбъемом памяти и платьем,И в этом девичье их счастье!Зовут красавиц просто — Стешки,А по компьютерному…

(Ответ: Флешки)

***

Загадка №98

Прекрасно знаете незнакомку эту —Сменила она на посту дискету.

(Ответ: Флешка)

***

Загадка №99

Вот мой вопрос, легко читаемый:На чем все юзеры таскают файлы?

(Ответ: Флешка)

***

Загадка №100

С ней учиться и работатьИнформацию хранить,Легче, радостней, комфортнейНам всем станет проще жить.В памяти ее хранятсяНужные тебе моменты,Фото, музыка, киноИ другие документы.

(Ответ: Флешка)

***

Вам понравились загадки про компьютер?

Питание, энергопотребление и сервис

Установка четвертого включает замок

После того, как замок установлен и его механика проверена, можно переходить к включению.

Как сказано выше, Aqara N100 использует 3 уровня питания. Верхние 4 батарейки в батарейном отсеке — основные. Нижние — резервные.

Для работы достаточно одного комплекта, используются поочередно. Полного блока из 8 батарей хватает примерно на 18 месяцев.

Солевые батареи использовать запрещено: они могут «потечь», тогда замок выйдет из строя.

Динамики присутствуют на обоих накладках

Также можно воспользоваться аварийным питанием с помощью USB-C на внешней накладке замка. Он позволяет работать с замком без элементов питания или при их полном разряде.

Возможности замка при этом не ограничиваются: доступна разблокировка, настройка и полное отключение.

Кабель подойдет любой, блок питания или внешний аккумулятор — с мощностью от 10 Вт. Зарядка элементов в этом случае не проводится.

Инструкция по установке

Схема подключения системы

Установка центрального замка в свой автомобиль осуществляется таким образом:

Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора

Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
Крепить активатор нужно на наиболее ровной поверхности

Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать
Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ
Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Подключение сигналки в зависимости от типа ЦЗ

После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.

ЦЗ с минусовой полярностью

Добавить сигнализацию к центральному замку можно согласно следующей схеме:

1. Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
2. Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.

Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.

ЦЗ с плюсовой полярностью

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.

Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.

ЦЗ с реверсированием полярности

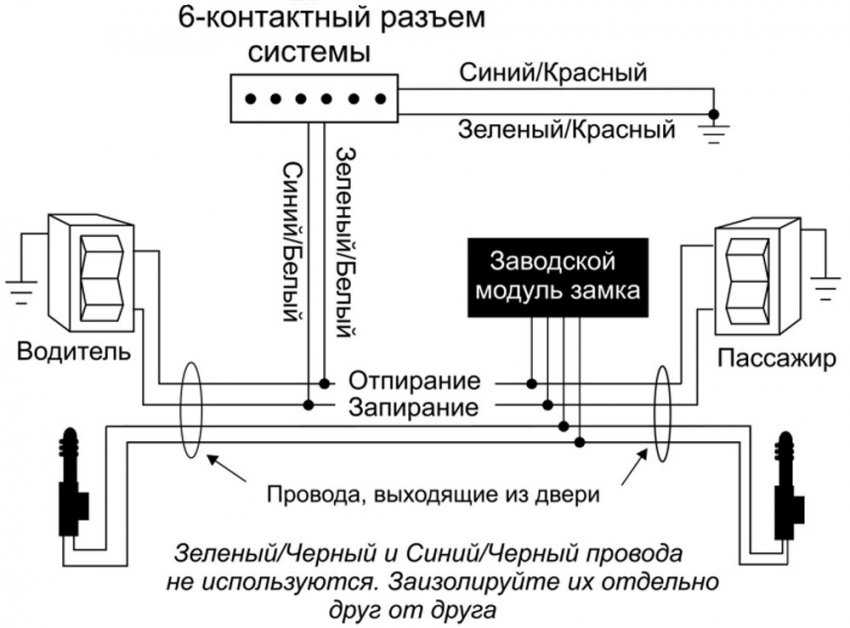

Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.
