Автозапуск с простой сигналки, делаем сами.

Вот как то раз увидал у одного автозапуск с простой сиги. Проблема моей сиги в том что она не предназначена для автозапуска и в связи с этим у нее нету правильного времени подачи напряжения. Поясню. У нее есть два режима которые предназначены для активаторов — это 1с или 4с.  1с для стартера маловато, а 4с самый раз, но если заводится хорошо то и этого много.

Дальше нужно собрать саму схему автозапуска. В моем случае я имею сигу APS 2500

Как видно там всего две кнопки. И большой недостаток ее заключается в том что 2й канал изначально предназначенный для открытия багажника не работает когда когда включено зажигание.

Итак вот сама схема автозапуска.

Если кто не в курсе реле зптф (задние противотуманные фонари) Она у меня стояла какое то время, но тут есть тот самый недостаток в 1 и 4 секунды описанный ранее.

После пришлось немного модернизировать схему ибо после того как автомобиль простоит зимой ночью при минусовой температуре, как правило 1 секунду крутить стартер будет не достаточно, что бы ее завести. (если поставить 4с то сига будет и 4с тянуть активаторы на дверях).

Реле стартера заменено на реле времени. Ну первое что нужно установить это реле блокировки стартера.

Есть несколько способов подобной конструкции.

1. Установить 5и контактное реле и провод к стартеру разрезать и присоединить к 30 и 88 контактам реле, к 85 и 86 массу и «+» от генератора.

2. Установить 4х контактное реле. Провод к стартеру так же нужно разрезать и подсоединить к 30 и 87 контактам реле. 85 и 86 контактам подсоединить к одному «+» от оборудования дистанционного включения стартера (т.ж. можно и от замка зажигания), к другому клему D от генератора (изначально на клеме D «-«, но после того как двигатель заведется там появляется «+»).

Затем нужно реле времени следующей схемы.

Взято с www.12v.ru/site.xp/050056052124.html Реле времени нужно для «правильной» заводки двигателя (сначала должен накачать бензонасос). Задержка нужно примерно в 4с. Ну и конечно реле за 250р не устраивает. Нужно сделать его самому. Немного полазив по сайтам и перепробовав несколько электросхем нашел подходящую.

С помощью переменного резистора R3 можно установить нужное время задержки. В моем же случае R3=160КОм что дает задержку примерно в 5с. Ну и осталось все это умудриться «впихнуть» в корпус реле.

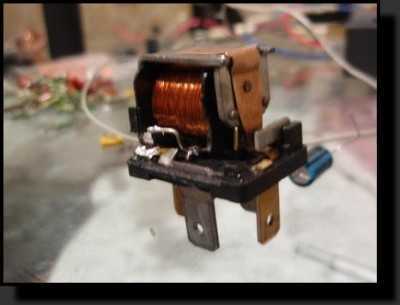

Реле без крышки

Пробная схема

Разместил диоды 1я сторона

Разместил диоды 2я сторона

Окончательная сборка 1я сторона

Окончательная сборка 2я сторона

Итог: Недостатки: Подобная схема тоже считается не совершенной. Пример тому что реле само не отключит стартер если автомобиль не заведется и оно будет крутить до тех пор пока не посадит ваш аккум.

Достоинства: Т.к. двигатель мой заводится отлично то схема самый раз для него. Выглянул с окошка, снял авто с охраны, завел, поставил на охрану, пошел доедать завтрак.

Автор; Писарев Максим                               Ссылка на автора

Лучшие инструкторы по вождению:

Автоинструктор Светлана АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках

ОТЗЫВЫ

Автоинструктор Елена АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове

ОТЗЫВЫ

Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Ирина АКПП: Kia Cerato Обучает в СЗАО, ЗАО

ОТЗЫВЫ

Автоинструктор Наталья АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове

ОТЗЫВЫ

Автоинструктор Олег АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Яна АКПП: Kia Spectra Обучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном

ОТЗЫВЫ

Автоинструктор Светлана АКПП: Chevrolet Lacetti Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Татьяна МКПП: Chevrolet Lanos АКПП: Kia SpectrОбучает в Красногорске

ОТЗЫВЫ

Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине

ОТЗЫВЫ

Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске

ОТЗЫВЫ

Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах

ОТЗЫВЫ

Что такое сигнализация с автозапуском

Почти каждый владелец транспортного средства пытается сделать свою жизнь на дороге более комфортной, оснащая ее от механики до внешнего вида всевозможной востребованной электроникой. Плюсом функционалу может стать такая удобная для автолюбителя вещь как сигнализация с автозапуском.

Сигнализация с автозапуском это в первую очередь противоугонная система способная запускать двигатель и системы автомобиля либо при помощи ключа на расстоянии в 800 метров без препятствующих сигналу предметов, либо установки таймера.

Подключение системы удобно при солнцепеке для того чтобы вернуться в прохладный салон или при морозе уже в нагретый до теплой температуры автомобиль.

Система сигнализации с автоматическим запуском подразделяются на несколько групп:

• первая группа работает по выставленному заранее таймеру, что позволяет заводить двигатель в конкретное время;
• вторая работает дистанционно по радиоканалу.

Система автозапуска, как сделать ее своими руками, ход работы поэтапно

Сделать систему автозапуска самостоятельно вполне реально. Если на вашем транспортном средстве отсутствует сигнализация, вам подойдет наиболее простая схема. В противном случае, вам понадобится обход иммобилайзера.

Схема довольно проста и для воплощения ее в жизнь, ничего не понадобится, кроме контактных реле, трех или четырех колодок к ним, паяльника и изоленты. Если на сигнализации вашего автомобиля существуют вспомогательные выходы, например, что бы открыть капот, значит, можно обойтись и без таймера. Сделанная схема будет подключатся через них и запускаться брелком.

Сигнализация не способна сама подавать напряжение, однако, она соединяет источник питания со схемой. Для этого ответвляется одно из реле, которое запускает всю систему. Но длится подобное соединение недолго, по этому один провод нужно вывести на концевик ручника. Что касается третьего реле, то оно отводится на стартер.

Также, можно эксплуатировать кнопку, которая дистанционно открывает двери. Для этого вы должны не спеша разобрать ключ и применить плату, которая отвечает за активацию мотора. Типичный считыватель, который располагается в замке зажигания, соединяют тонким проводом с извлеченной платой.

Прогрев автомобиля можно осуществить и без запуска мотора. В этом случае применяют автомат прогрева, который работает от автомобильного аккумулятора. Не стоит забывать, что выполняя монтаж, последним необходимо подключать положительный провод.

Автозапуск двигателя – приобретаем и монтируем своими руками + видео

В данной статье мы поделимся советами, как установить автозапуск двигателя своими руками. Что же собой представляет эта система? Это дистанционный автоматический запуск мотора машины без водителя. Если вас заинтересовала такая перспектива, читайте дальше наши рекомендации.

Работает автозапуск довольно просто: система получает соответствующий сигнал, он может поступать либо от брелка, находящегося у водителя, либо же от установленного таймера, после этого происходит отключение штатных охранных блокировок и запуск стартера. Если все сработало, и движок успешно запустился, то водитель будет немедленно оповещен об этом либо включением поворотника, либо же миганием соответствующего индикатора, находящегося на брелке.

Трудно не оценить по достоинству данную систему, ведь она, пусть не так уж и значительно, облегчает жизнь водителей, так как, установив автозапуск дизельного двигателя или же бензинового, можно забыть о тех долгих минутах, когда сидишь в холоде и прогреваешь машину. В этом случае вы садитесь уже в полностью подготовленный автомобиль, остается только повернуть ключ и начать движение.

Таким образом, к плюсам дистанционного запуска мотора можно отнести следующее:

• значительная экономия времени;
• вы садитесь в уже прогретый теплый салон;
• доступная ценовая политика.

Однако есть и свои недостатки, среди них:

• возможная разрядка аккумулятора;
• запасной ключ будет использоваться для обхода иммобилайзера, так что с ним придется распрощаться.

В принципе, установить систему можно абсолютно на любой автомобиль, разве что машины с механикой лучше оставлять с выключенными передачами, в противном же случае возможен рывок при запуске двигателя

Но, прежде чем идти в магазин и покупать модуль автозапуска двигателя, нужно обратить внимание на следующие параметры вашей машины: какая в ней установлена коробка переключения передач – АКПП или же классическая механика, тип двигателя, бензиновый или дизель

И, конечно же, важно определиться, какому способу включения движка вы отдаете предпочтение, автоматическому или же все-таки дистанционному? В первом случае, запуск двигателя осуществляется самостоятельно в установленное ранее время. При втором варианте вы можете на расстоянии простым нажатием кнопки включить его в любой удобный для вас момент

Правда, немного неудобно ограничение действия брелка, всего-то 400 метров, но таким образом все же можно завести движок прямо с балкона, не выходя на улицу.

Как установить автозапуск двигателя – последовательность шагов

Схема подключения автозапуска двигателя состоит в следующем. В первую очередь следует выпаять провода, отвечающие за запуск двигателя, из замка зажигания и снять подушку безопасности. При этом действовать надо очень аккуратно и не опираться рабочим инструментом на отверстие в руле, иначе можно повредить его обшивку. Далее подключаем все основные провода системы автозапуска к замку зажигания по схеме, которая указана в инструкции, прилагаемой к сигнализации. В случае, когда авто уже оснащено штатным иммобилайзером, необходимо дополнительно приобрести «обходчик» (дополнительный модуль, в который будет вкладываться второй ключ зажигания).

Таким образом, во время автоматического или же дистанционного запуска движка с этого ключа будет считываться информация и передаваться прямо на замок зажигания.

Теперь на тахометр авто, генератор или же датчик масла подключается провод контроля автозапуска. Запрограммируйте блок автозапуска двигателя согласно инструкции. Для того чтобы была возможность экстренного отключения данной системы, проводят еще один провод от блока модуля к ручному или же к основному тормозу. На этом операция закончена, как видно, тут не требуется больших затрат физических, лишь немного поломать голову в электронике.

Обходчик иммобилайзера

В России, самой холодной стране мира, среди автовладельцев очень востребован автоматический запуск двигателя автомобиля для прогрева. Да и летом куда приятней садиться в заранее охлажденную машину. Обычная сигнализация с автозапуском решает эту проблему, но на пути встает «штатный охранник» — иммобилайзер, который для запуска двигателя требует наличия «родного» ключа с чипом в замке зажигания. Что же делать? На сегодняшний день существует несколько способов обхода штатного иммобилайзера.

Вариант первый – отключить иммобилайзер

Не самый лучший выход. Во-первых, далеко не в каждом автомобиле можно вот так запросто «вырубить» штатную защиту, разве что в машинах, произведенных для российского рынка. Во-вторых, если Вы подобрали себе не очень удачную сигнализацию, поддающуюся всяким код-грабберам, не исключено, что в Вашей теплой машине однажды уедет кто-то другой.

Вариант второй – стандартный обходчик иммобилайзера

Реализуется с помощью чипа из запасного ключа (или ключа целиком, если извлечь чип невозможно). Также, можно сделать копию чипа ключа, или приобрести дополнительный ключ у официального дилера.

Сам обходчик представляет собой небольшую коробочку с чипом (или целым ключом) внутри, которая прячется где-нибудь подальше в машине. Транспондер определенным образом подключается к блоку штатного иммобилайзера и к модулю автосигнализации. В момент автозапуска, с разрешения автосигнализации происходит считывание и опознание чипа. В результате иммобилайзер «думает», что хозяин уже за рулем, и разрешает пуск двигателя.

Плюсы стандартного обходчика:

• задача обхода иммобилайзера решается относительно быстро и недорого;
• практически не нарушается работа штатного иммобилайзера – автомобиль по-прежнему под охраной.

Минусы связаны в основном с использованием целого ключа, а не чипа:

• при заключении договора со страховой компанией Вам понадобится полный комплект ключей, а в случае угона могут возникнуть проблемы со страховыми выплатами (умышленное оставление ключа в автомобиле);
• в случае потери единственного оставшегося ключа, если эта неприятность случится зимой, автомобиль скорей всего придется эвакуировать в автосервис для извлечения запасного ключа (исключение составляют авто с АКПП и функцией запуска с дополнительного брелка). Летом возможно извлечение ключа в «полевых условиях», для этого Вам придется дождаться приезда мастера из автосервиса, и расстаться с ощутимой суммой денег;
• поскольку стандартный обходчик транслирует сигнал от запрятанного чипа на достаточно высокой частоте, в мороз или жару могут возникать проблемы со стабильностью работы автозапуска.

Вывод: отличный бюджетный вариант обходчика штатного иммобилайзера, если у Вас в наличии имеется 3 ключа. Приемлемый вариант, если ключа два, и из одного возможно извлечь чип. Во всех остальных ситуациях, возможно, имеет смысл потратиться на изготовление дубликата чипа (от 3000 руб), или на бесключевой обходчик иммобилайзера.

Современные тенденции. Бесключевой обходчик иммобилайзера.

На сегодняшний день бесключевой обход иммобилайзера является самым перспективным направлением в области автозапуска современных автомобилей. Этот вариант позволяет обойтись вообще без помощи автомобильного ключа или чипа – бесключевой обходчик «вклинивается» непосредственно в диалог между иммобилайзером и блоком управления двигателем, разгадывает протокол обмена, и в нужный момент транслирует нужный сигнал. При этом иммобилайзер продолжает работать в обычном режиме, надежно защищая автомобиль.

Бесключевой обходчик полностью решает все проблемы, имеющиеся у стандартных обходчиков:

• все ключи остаются на руках у владельца;
• автозапуск становится намного безопасней — в то время как запущенный дистанционно двигатель работает, рулевое колесо остается заблокированным, селектор АКП – неподвижным и т.д.;
• дистанционный запуск идеально работает при высоких и низких температурах, поскольку не привязан к нестабильному высокочастотному каналу.

Учитывая то, что стоимость изготовления чипа для некоторых современных авто может быть четырех- и даже пятизначной, бесключевой обходчик в таких случаях становится самым оптимальным вариантом цивилизованного дистанционного запуска двигателя.

Источник

Установка сигнализации на автомобиль – дело нескольких минут после прибытия

Получить это чудо современной техники можно, просто заказав его на сайте. Все, что для этого потребуется – ввести контактные данные в поле специальной формы, что отнимет не более пяти минут. После подтверждения заказа останется лишь дождаться доставки, и можно начинать пользоваться маяком в тот же день. Как видите, установка сигнализации на автомобиль – совсем несложная задача.

Предоплаты не потребуется – расчет за товар производится при получении. Нет также и необходимости в походе на почту – курьер доставит посылку прямо к двери вашего дома. Поэтому все, что нужно – просто подписать бумаги о доставки, и после оплаты можно начинать пользоваться маяком.

Когда на кону стоит безопасность, не стоит ждать – заказывайте прямо сейчас, и получите крепкий сон в подарок. Установка сигнализации на автомобиль – вынужденная мера или пустая трата денег?

ТОП моделей сигнализаций с автозапуском

Многие водители испытывают сложности с выбором устройства, не знают, какой должна быть сигнализация с автозапуском, какая лучше. Чтобы сделать выбор более простым и быстрым, стоит изучить некоторые популярные модели подобных устройств.

Одной из них является модель Pandora. Оптимальный вариант от российских производителей. Устройство реализуется по доступной стоимости и отличается наличием высоких технических решений. По сути, это особая многоблочная конструкция, которая продумана так, чтобы по максимуму усложнить похищение автомобиля криминальными лицами.

Система имеет в составе своей конструкции современный 3D акселерометр, предназначенный для обработки данных относительно ударов, наклонов, движений. Ложных срабатываний в данном случае не предусмотрено. Настройка прибора осуществляется через USB-порт, благодаря чему его можно без особых проблем адаптировать под свои нужды. Необходимое оборудование можно скачать на официальном сайте производителя.

Если интересует, какие ещё существуют сигнализации с автозапуском, какую выбрать, стоит изучить ещё три самых востребованных и относительно недорогих систем:

Выбирая для своего автомобиля надёжную защиту от угона, не стоит отдавать предпочтение устройствам марки «Томагавк». Данные варианты пользуются спросом по причине относительно невысокой стоимости, но их технические свойства и характеристики являются достаточно низкими. Приборы характеризуются большим процентом ложных срабатываний, относительно легко подвергаются процессам сканирования. Это делает транспортное средство достаточно лёгкой добычей для взломщиков.

После того, как был внимательно изучен рейтинг сигнализаций с автозапуском, как только появилось понимание, какое устройство подойдёт больше всего и была совершена его покупка, можно приступать к вопросу относительно её монтажа.

Предназначение и действие

Автозапуск двигателя предназначен в первую очередь для предварительного прогрева жидкости системы охлаждения и салона автомобиля в зимнее время. Летом автозапуск может помочь заранее охладить салон перед поездкой (если присутствует кондиционер или климат-контроль).

Независимо от типа управления действие модуля для автозапуска следующее:

• контролирует систему зажигания;
• получает данные о давлении масла в системе смазки;
• активирует свечи накаливания для дизелей;
• не позволяет расти оборотам двигателя выше запрограммированного предела;
• анализирует данные от концевых выключателей на селекторе коробки передач и рычаге стояночного тормоза;
• получает данные от педали газа, датчика скорости и концевого переключателя замка капота.

Устройство может программироваться на такие условия:

• пуск двигателя в определенное время;
• запуск по данным от датчика температуры в салоне или в системе охлаждения;
• дистанционный запуск от брелка или по сигналу сотовой связи.

Процедура запуска мотора выглядит следующим образом:

1. При получении сигнала от таймера, термометра, брелка или сотового телефона блок управления отключает иммобилайзер.
2. Проводится диагностика состояния бортовой сети и уровня заряда аккумулятора. При этом штатные системы электроники современного автомобиля не могут позволять запуск при низком уровне заряда батареи.
3. Если параметры в норме, то блок включает подачу топлива, снимая блокировку с насоса. На дизельном двигателе подается питание на свечи накала.
4. Через некоторое время, необходимое для создания давления в топливной системе и прогрева свечей, блок может подключать цепи стартера и системы зажигания (на бензиновых моторах).
5. При положительном результате пуска блок управления подает обратную связь владельцу на телефон или брелок, а аварийная сигнализация на машине начинает мигать через равные промежутки времени. Данными о работе двигателя могут быть сигналы от датчиков давления масла или положения коленчатого вала, а также уровень напряжения в бортовой сети. По этой же информации происходит отключение стартера.
6. При неудачном пуске автозапуск может срабатывать несколько раз (обычно не более пяти). Дорогие системы автоматического запуска определяют причины неудачного пуска и сообщают об этом на смартфон владельца через приложение.

GSM-автозапуск авто без сигнализации

Данное решение использует для управления специальный блок, в который вставляется СИМ-карта любого сотового оператора. По факту это устройство представляет собой сотовый телефон, с которого невозможно сделать исходящий вызов. Блок принимает звонок или сообщения с командами от обычного мобильного телефона, имеющегося у владельца. Эта система удобна для тех, кто ставит машину далеко от дома и места работы или, если нужен автозапуск в разное время суток.

Плюсами данной технологии являются:

1. Неограниченный радиус действия. Исключения составят только места с плохим или отсутствующим сигналом от вышек сотовой связи.
2. Не требуется дополнительных пультов управления. Достаточно обычного сотового телефона или смартфона с установленной программой.

К отрицательным сторонам можно отнести:

1. Возможность включения автозапуска по ошибочному звонку с любого телефона. Такой проблемы нет при управлении через меню программы на смартфоне.
2. Необходимость ежемесячной оплаты второго номера, который зашит на СИМ-карте в блоке.
3. Неработоспособность системы при перебоях в работе сотовой связи.

Упаковка GSM-модуля

Модуль с гнездом для СИМ-карты

Автозапуск с брелка

Этот способ автозапуска обеспечивается путем подачи кодированного сигнала с брелка на радиомодуль системы запуска или сигнализации.

К плюсам такого способа относится:

• нет необходимости оплаты второго номера;
• не требуется смартфон.

Но при этом следует помнить, что сигнал от брелка имеет малую мощность и автозапуск сработает на дистанции не более нескольких сотен метров. В крупных городах с плотной застройкой и большим количеством радиопомех радиус действия брелков не составляет больше 100-150 м. В таких условиях предпочтительнее технология автозапуска от сигнала сотовой связи. Существуют комбинированные модели (например, Старлайн М31), которые сочетают в себе обе функциональности.

Автозапуск двигателя своими руками

Рассмотрим, как произвести установку автозапуска самостоятельно. Система автозапуска работает, как обычная дистанционная сигнализация. Обычно она используется для запуска двигателя ради прогрева без присутствия водителя.

Принцип работы

Электронная система автомобиля обрабатывает поступающий сигнал с брелка либо по таймеру и запускает двигатель. При этом отключаются предустановленные охранные функции и блокировки. Если все сработало успешно, двигатель запустился, то будут включены сигнальные индикаторы: поворотники или мигание индикатора на брелке.

Некоторые хитрости

1. Оставляйте автомобиль с МКПП на нейтралке либо с АКПП в положение Р. Поскольку иначе при включении двигателя вероятен рывок автомобиля.

2. Определитесь со способом запуска: по таймеру или дистанционно

Это важно, так как в первом случае можно забыть о запуске и оставить автомобиль работающим вхолостую

3. Помните, что ограничение действия брелка составляет 400-450 м.

Самостоятельная установка автозапуска – шаги

Инструкция дана на основе Мицубиси Аутландер с АКПП, 1,8i, подключение аналоговое.

1. Если АКПП, то ставим на паркинг, если механика – на нейтральную передачу и фиксируем ручником.

2. Начинаем с разборки панелей салона. Для этого с правой стороны поддеваем пластиковой лопаткой окантовку климат-контроля. Она крепится на пистонах. Выщелкиваем их.

3. Движением на себя левой рукой (под рулем) снимаем накладку климат-контроля. Расположение антенны обходчика иммобилайзера (если он есть) должно быть, как на фото внизу.

5. Отстыковуем разъемы и снимаем накладку.

6. Теперь снимаем накладку центральной консоли. Делаем также с помощью лопатки, вставляя сверху в стык. Отщелкиваем пистоны по периметру от торпеды.

7. Снимаем нижнюю часть центральной консоли.

8. Под рулем расположена небольшая панель на 5 пистонах. Снимаем ее, выщелкивая пистоны.

9. Далее отщелкиваем боковую накладку слева от торпеды. Действуем, помогая себе пластиковой лопаткой. Тут также пистонная система крепления. Отщелкиваем их.

10. Настал черед накладки панели приборов. Чтобы выщелкнуть аккуратно по всему периметру, тянем от самой торпеды.

11. Чтобы снять панель приборов, понадобится крестообразная отвертка. Выкручиваем 1 болт, как показано на фото.

12. Демонтируем панель приборов, отделяя ее от торпеды.

13. Не забудьте отсоединить разъем к панели приборов. Он расположен в верхней правой части панели.

14. Снимаем подрулевую накладку, откручивая саморез слева.

15. Накладка на пистонах. Аккуратно выщелкиваем ее с посадочного места.

16. Отсоединяем все разъемы в этой части.

17. Верхнюю часть кожуха рулевой колонки снимаем, потягивая вверх и на себя.

18. Нижнюю часть кожуха снимаем, вывернув 1 саморез и потягивая вниз.

19. Снимаем порог со стороны водителя. Отвернув пальцами к центру авто, на себя тянем вверх.

20. Порог снят, обнажив оплетку проводов.

21. Для снятия кик-панели откручиваем пластиковую гайку-заглушку внизу.

22. Беремся за верхнюю часть кик-панели и тянем ее на себя.

23. Теперь снимаем накладку передней стойки. Тянем на себя и выщелкиваем с пистонов.

24. Салон полностью готов к установке автопуска.

Описание проводной части показано частично на фото.

Для правильной разводки и подсоединения проводов следует обратиться к инструкции по установке сигнализации.Проход в подкапотное пространство удобно сделать через штатную резиновую грушу, как показано на фото.
