Устройство дисковых тормозов велосипеда

Дисковые тормоза предназначены для торможения велосипеда путем преобразования кинетической энергии в тепловую посредством трения колодок о тормозной диск. Как говорилось ранее, дисковые тормоза велосипеда бывают механические и гидравлические. Принцип их действия одинаков, но присутствуют небольшие отличия в конструкции.

Дисковые механические тормоза велосипеда

Дисковая механика представляет из себя следующую конструкцию.

1. Тормозная ручка. Устанавливается на руль (крепится при помощи хомута) велосипеда и предназначена для передачи усилия нажатия руки на тормозные колодки.
2. Регулятор троса с контргайкой. Регулятор троса предназначен для изменения силы натяжения троса дисковых механических тормозов. Контргайка – для фиксации регулятора.
3. Регулятор тормозной ручки. Позволяет регулировать расстояние от тормозной ручки до руля, тем самым дает возможность выставить комфортное положение непосредственно под длину пальцев велосипедиста.
4. Рубашка троса. Служит для защиты троса от повреждений и загрязнений.
5. Трос. Необходим для передачи движения тормозной рукояти на калипер тормозов.
6. Фиксатор троса. Место куда крепится трос и зажимается фиксирующим болтом.
7. Калипер. Механизм, который при натяжении троса приводит в действие тормозные колодки.
8. Тормозные колодки. Представляют собой металлические площадки с нанесенным на них органическим или металлизированным веществом. Вставляются в калипер.
9. Адаптер. Служит своеобразной прослойкой между калипером и рамой велосипеда.
10. Ротор (тормозной диск). Устанавливается на втулку колеса.

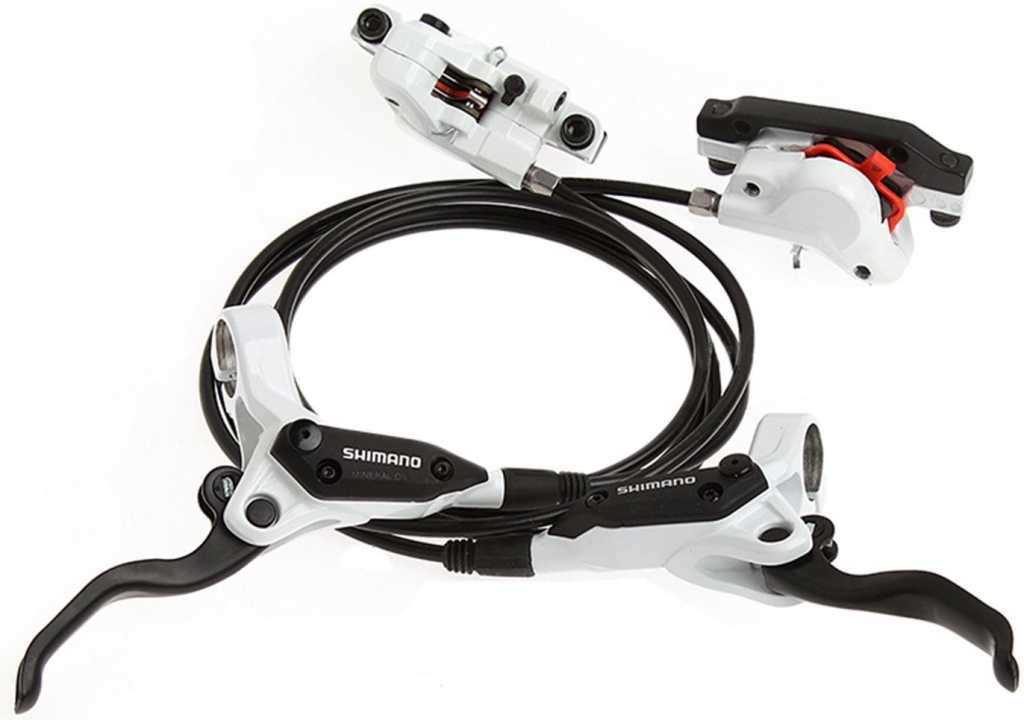

Дисковые гидравлические тормоза велосипеда

Дисковая гидравлика очень похожа на механический аналог. Главное отличие, что сила, приложенная к тормозной ручке, передается на колодки не при помощи троса, а благодаря тормозной жидкости DOT4 (на тормозах Avid, Hayes, Helix) или минерального масла (на тормозах Shimano). Далее рассмотрим конструкцию гидравлических дисковых тормозов.

1. Тормозная ручка. Приводит в действие поршень, который давит на тормозную жидкость.
2. Регулятор тормозной ручки. Как и у дисковой механики предназначен для регулировки положения рукояти относительно руля.
3. Мастер-цилиндр. Он состоит из нескольких деталей. Расширительный резервуар с крышкой, служит в качестве хранилища тормозной жидкости. Крышка используется при заполнении и прокачке тормозов. Внутри также находится поршень с манжетой и возвратная пружина.
4. Гидролиния. Представляет собой прочный шланг, который соединяет между собой мастер-цилиндр и калипер.
5. Калипер. Механизм, который при появлении давления в гидролинии приводит в действие поршни, толкающие тормозные колодки.
6. Тормозные колодки. Служат для преобразования силы трения в тепловую энергию, тем самым останавливая велосипед.
7. Адаптер. Деталь, при помощи которой калипер тормозной системы устанавливается на вилку или раму велосипеда.
8. Ротор. Представляет собой перфорированный металлический диск, о который, при нажатии ручки, трутся колодки.

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

• С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
• Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
• Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
• После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

• по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
• по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.
