Изготовление самодельного съемника рулевых наконечников

Как сделать?

Для изготовления съемника вам могут потребоваться некоторые инструменты. Что нужно будет использовать, зависит от конструкции.

Здесь укажем примерный список необходимого:

Болгарка;
Дрель;
Метчики для нарезания резьбы;
Сварочный аппарат (для изготовления некоторых разновидностей).

Также потребуется подходящее железо. А также гайки и болты. Некоторые работы проще всего производить, зажав заготовку в слесарных тисках.

Среди многих конструкций клин является самым простым вариантом. Он представляет собой тонкий с одной стороны, утолщающийся к другой конец металла. При этом, с тонкой стороны имеется выемка под палец. Применяется это приспособление следующим образом. Оно тонким концом надставляется в щель между ухом поворотного кулака и шарниром рулевого наконечника, после чего.

Клин с помощью молотка забивают туда. По мере продвижения наконечник будет выдвигаться из уха. Сделать приспособление можно из любого подходящего куска железа, выточив или вырезав проем под палец.

Как определить неисправность рулевых наконечников

В принципе диагностика поломок или износа рулевых наконечников не требует какого-то специального оборудования, да и особые навыки здесь не нужны. Главное чтобы вы имели доступ под днище автомобиля и были в состоянии самостоятельно отыскать рулевые тяги, элементом которых и является наконечник. Для этого, вам будет нужна либо осмотровая яма, либо подъемник, либо, в крайнем случае, домкрат и подставные пеньки. Ни в коем случае не пренебрегайте последними! Неконтролируемый срыв автомобиля с домкрата, чреват для того, кто находится под днищем, самыми тяжелыми последствиями. Поэтому, если у вас нет возможность воспользоваться осмотровой ямой, убедитесь в том, что приподнятая машина стоит на надежных подпорках.

Когда вы найдете рулевые тяги, их следует пошатать, двумя руками в строго вертикальном направлении. Только так вы сможете определить люфт, который свидетельствует, что наконечники пора менять. Кроме того, нужно убедиться что люфтит собственно палец наконечника, а не маятник рулевой рейки. И только когда вы уверены, что проблема действительно в наконечниках, можно переходить к их замене, поскольку ремонт этих деталей практически никогда не производится. Еще одним показанием для замены рулевых наконечников, является нарушение целостности или разрушение пыльника. Ну и конечно же, если не дай бог, автомобиль попал в аварию, после этого проверить состояние наконечников нужно обязательно.

Замена рулевых наконечников может производиться как в автомастерской, так и в домашнем гараже, если есть человек, который знает, как правильно осуществить данную процедуру. После замены рулевых наконечников или хотя бы одного из них, проверка развала схождения колес – мероприятие строго обязательное. И не стоит ждать, когда рулевые наконечники совсем откажутся работать. Никто не знает, когда износ металла, наличие грязи и иных повреждающих частиц, приведут к тому, что наконечник не сможет выполнять свои функции нормально. А значит, вы можете оказаться на скорости, с полностью отказавшим рулем.

Срок службы рулевых наконечников

Несмотря на важность рулевых наконечников как детали, срок их службы весьма ограничен. Наконечники не являются технически сложной деталью, но это не уменьшает их важность в рулевом управлении автомобиля

Примерный срок службы, на который рассчитаны наконечники, составляет раз в 10 меньше, по сравнению с тем же двигателем, и, доходит до отметки в 30 000 — 40 000 километров пробега. На этом моменте многие автолюбители могут возразить, мол, по регламенту то наконечники меняются реже — на пробегах от 50 000 — 60 000 километров. И они будут правы, но только отчасти.

Суровая действительность и отечественные дороги, в буквальном смысле накладывают определенный отпечаток на подвеску автомобиля. Некачественное дорожное покрытие, повышенная влажность, пыль, грязь, химические реагенты — все это сильно отражается на состоянии элементов подвески и рулевого управления. И наконечники в данной ситуации не становятся исключением, поэтому проблема их поломки на пробегах от 20 000 — 30 000 километров — вещь вполне обыденная для многих продвинутых автолюбителей.

Диагностика перед тем, как поменять рулевые тяги

Замена рулевых наконечников авто — часть 1

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

• различные внештатные стуки – грюки в рулевом управлении;
• характерное биение руля;
• увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
• рулевое колесо стало туго вращаться;
• автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

• перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
• Проверить затяжку хомута регулировочной муфты на боковой тяге.
• Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Это интересно: Замена опорного подшипника передней стойки

Срок службы рулевых наконечников

Несмотря на важность рулевых наконечников как детали, срок их службы весьма ограничен. Наконечники не являются технически сложной деталью, но это не уменьшает их важность в рулевом управлении автомобиля

Примерный срок службы, на который рассчитаны наконечники, составляет раз в 10 меньше, по сравнению с тем же двигателем, и, доходит до отметки в 30 000 — 40 000 километров пробега. На этом моменте многие автолюбители могут возразить, мол, по регламенту то наконечники меняются реже — на пробегах от 50 000 — 60 000 километров. И они будут правы, но только отчасти.

Суровая действительность и отечественные дороги, в буквальном смысле накладывают определенный отпечаток на подвеску автомобиля. Некачественное дорожное покрытие, повышенная влажность, пыль, грязь, химические реагенты — все это сильно отражается на состоянии элементов подвески и рулевого управления. И наконечники в данной ситуации не становятся исключением, поэтому проблема их поломки на пробегах от 20 000 — 30 000 километров — вещь вполне обыденная для многих продвинутых автолюбителей.

Диагностика перед тем, как поменять рулевые тяги

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

• различные внештатные стуки – грюки в рулевом управлении;
• характерное биение руля;
• увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
• рулевое колесо стало туго вращаться;
• автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

• перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм. Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
• Проверить затяжку хомута регулировочной муфты на боковой тяге.
• Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Из-за чего возникают неисправности наконечника рулевой тяги?

Неисправности наконечника могут быть вызваны сбоями в функционировании системы рулевой тяги в целом. Вышедшие из строя наконечники рулевой тяги вызывают сложные неполадки в работе всей системы рулевого управления. Это, в свою очередь, начнет угрожать безопасности езды на данном автомобиле, так как водителю станет сложно контролировать ситуацию, выбирая необходимую траекторию движения.

Чтобы избежать серьезных проблем, которые могут вылиться не только в дорогостоящий ремонт, но и будут угрожать безопасности водителя и пассажиров, важно своевременно диагностировать наконечники рулевой тяги на наличие неполадок. Если возникает необходимость, наконечники подлежат срочной замене

Имеют определенный срок службы, который зависит от многих факторов. В первую очередь на длительности бесперебойной работы наконечников сказывается качество дорожного покрытия, в условиях которого эксплуатируется машина

Конечно, не стоит недооценивать важность стиля вождения

Постоянная езда по плохим дорогам губит не только подвеску автомобиля, но и отрицательно сказывается на состоянии рулевого наконечника, который выходит из строя значительно быстрее, чем полагается

Если же брать во внимание средние показатели, то можно сказать, что наконечник рулевой тяги должен поддерживать бесперебойную работу системы рулевого управления на протяжении 40 тысяч километров

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверкипотребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Что выбрать?

Приступая к замене наконечников, большинство владельцев отечественных десяток задаются вопросами — какие же лучше?

У вас есть два варианта выбора.

Тип запчасти

Особенности

Неплохое качество, полное соответствие конструкции вашего автомобиля.

Импортные, изготовленные по контракту

Производители бывают разные, потому и качество может отличаться. Если отыскать хорошего контрактника, уровень изготовленных ими наконечников может оказаться выше заводского оригинала. Но и стоимость окажется немного иной.

Как видите, оба варианта имеют свои особенности и преимущества. Так что выбор делайте сами.

Особенности сборки

Перед снятием наконечника, всегда замеряйте расстояние между шаровым шарниром и рычагом. Некоторые автолюбители считают количество оборотов, откручивая наконечник, это ошибка. Можно ошибиться при подсчете, в результате, вы получите неправильно выставленный угол установки колес.

При сборке не поленитесь смазать резьбу графитной смазкой. Это снизит уровень коррозии, и облегчит работу при следующем ремонте. Через 100-200 километров проверьте затяжку всех резьбовых соединений подвески, которые вы затронули в процессе ремонта. Это гарантирует нормальную работу подвески в дальнейшем.

Заключение. Для полноценного ремонта автомобилей используется большое количество различных приспособлений и инструментов. Но, в некоторых случаях нужной вещи не оказывается под руками. Вот тогда и возникает вопрос, как снять рулевой наконечник без съемника. На самом деле, тут все максимально просто

Только важно все делать максимально четко, любая ошибка, при проведении такого демонтажа, может привести к более сложным проблемам

Всем привет! Вот сегодня, наконец, купили съемник для рулевых наконечников и настало время замены.

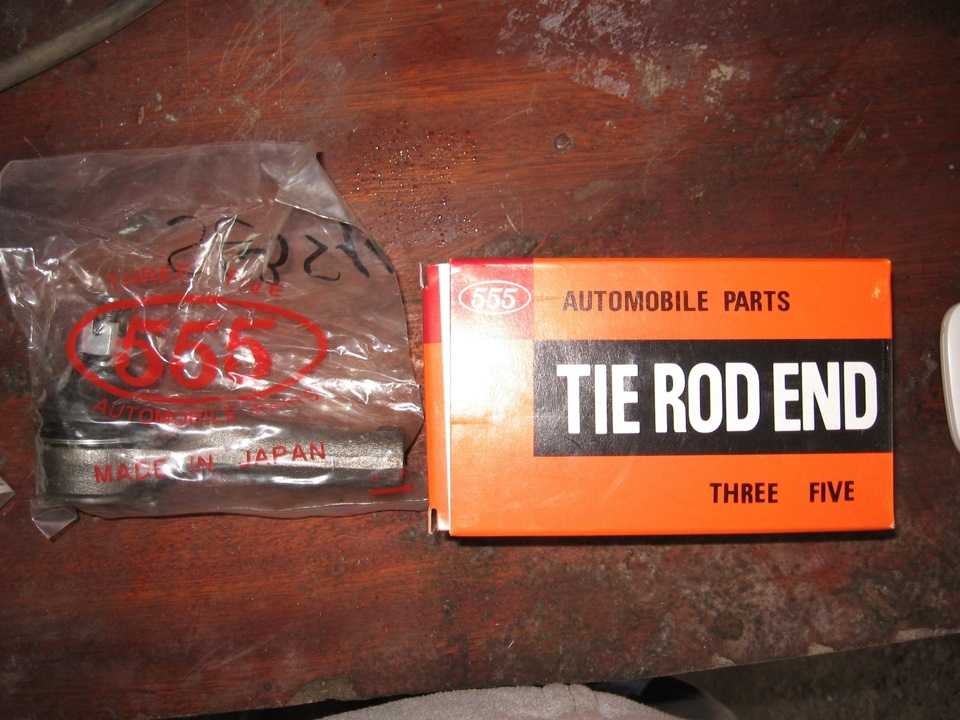

Нам понадобится:1)Новые рулевые наконечники 45046-29285. Оригинал стоит

1000 р. за штуку. Я приобрел аналогзаменитель фирмы 555(не плохие отзывы о фирме, Япония). За оба отдал 780 р. Фото сверху.2)Съемник для рулевых наконечников. 250 р.

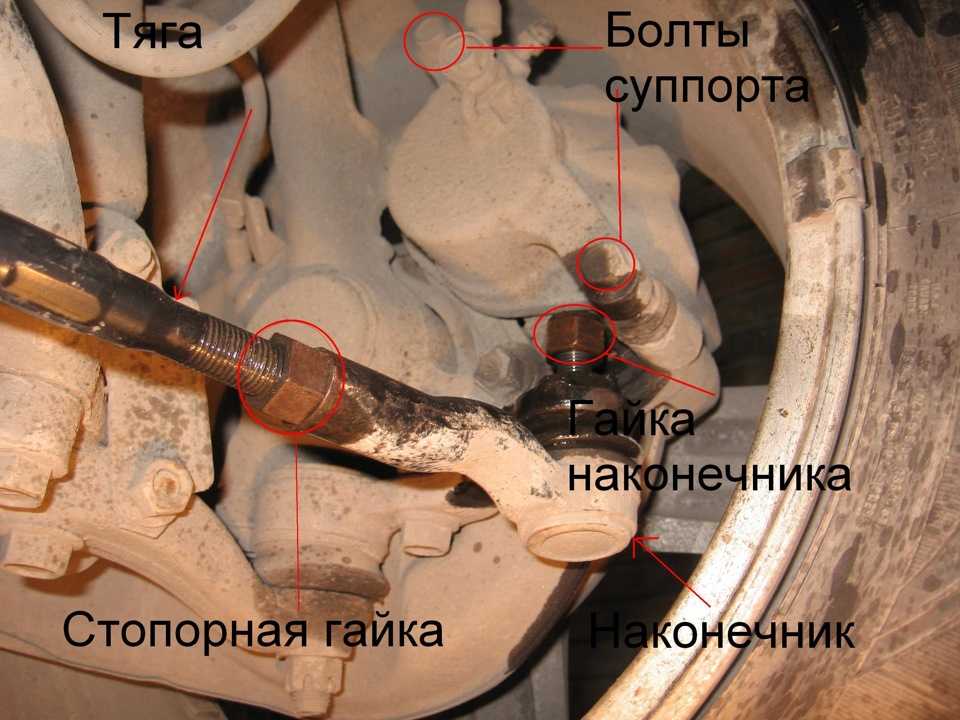

Процесс и примерная последовательность:Попробовав делать это не снимая колеса из ямы, мы поняли, что это очень не удобно, нет места для воротков, съемника, сложно срывать гайки.1) Снимаем колесо, забрызгиваем WD-40 стопорную гайку на рулевой тяге, фиксирующую гайку на старом рулевом наконечнике. + Болты суппорта. Тут сразу объясню, мой съемник упирался в болт суппорта, вот поэтому я его снимал.

2) Срываем стопорную гайку(у меня оказались разные на 17 и 19), но делалось это неключами, а воротком, закисли намертво. Далеко уводить её не нужно, желательно вернуть на исходное место, чтобы развал сильно не нарушить.3) Срываем гайку на самом наконечнике, поддалась легко, трещоткой на 17, её не нужно сразу скручивать до конца. Чтобы, когда мы выпресуем наконечник съемником, тяга не упала и ни кого не покалечила.4) Срываем гайки на суппорте, пошли легко трещоткой на 14. Аккуратно кладем или подвешиваем суппорт, не забывая про длину тормозного шланга;)После шагов 1-4 всё выглядит примерно вот так :

5) Устанавливаем съемник и начинаем крутить воротком. У меня он прям стрельнул вниз, поэтому не снятая гайка и спасла ситуацию!

6) Затем уже откручиваем гайку со старого наконечника. Тут может возникнуть сложность, у меня она проворачивалась вместе с пальцем наконечника. Тут мы исхитрялись по разному на двух сторонах. На одной было достаточно упереть наконечник ключом.

На другой стороне упора ключом было недостаточно, поддомкратили.

Далее наконечник скручивался руками. Самое сложное позади;)7) Накручиваем новый наконечник на тягу, вставляем в ступицу. Притягиваем гайку. О, тут самое интересное! Читаем в мануале с какой силой нужно её закручивать, одеваем на динамометрический ключ нужной длинны удлинитель и головку на 14. Закручиваем с усилием в 55 N·m (Ньютон-метр)

Любой машины хватит до конца жизни, если ездить достаточно лихо

Всем привет. Сегодня я покажу вам, как заменить рулевые наконечники.

Первым делом необходимо убедиться, что точно стучат рулевые наконечники, а не что-либо другое.

Рекомендации для автовладельцев

Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.

Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:

• хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
• избегать движения по бездорожью и дорогам с плохим покрытием;
• по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
• покупать оригинальные и качественные запчасти у надежных поставщиков;
• после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.

Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.

Источник

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
7. Открутить запчасть и заменить на новую.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Как снять рулевой наконечник при помощи съемника, смотрите тут:

Бывают случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Проверка шаровых опор

Прежде чем ставить новую шаровую опору, ее необходимо еще раз тщательно проверить. Как нижняя, так и верхняя шаровые опоры не должны иметь никаких дефектов и повреждений. Лучше всего проверять детали сразу при покупке. Но случается и так, что в гараже уже есть запасные опоры, купленные ранее. Тогда проверить нужно непосредственно перед установкой на ходовую часть автомобиля.

Чаще всего в деталях повреждается пыльник или люфт опор. Поэтому эти части нужно будет проверять в первую очередь. В некоторых шаровых опорах, которые были сняты с автомобиля, отсутствует люфт. Тогда можно просто заменить пыльник, и опора еще некоторое время сможет прослужить. Если же нет пыльника, то рекомендуется заменить деталь полностью. Это связано с тем, что обычно пыльники продаются уже в комплекте. Поэтому найти подходящие по размерам такие защитные резиновые прокладки обычно проблематично.

Необходимо обязательно проверить, чтобы резина пыльника была качественной. От этого зависит в большей мере степень защиты опоры для Шевроле Нивы. Если резина пыльника порвана, то такая деталь непригодна к использованию. То же можно сказать о липкой резине на пыльнике, что также является недопустимым.

Хорошие шаровые опоры при раскручивании и закручивании должны ходить легко и не стопориться на каждом новом кругу. Если же приобретаются цельнокованые шаровые опоры, то внимательно осмотрите корпус. Как правило, на нем не должно быть никаких швов сварки. Если они имеются, это уже говорит об очень низком качестве изделия

Также обращайте внимание на фланц шаровой опоры — он должен быть предельно аккуратно закатан. В противном случае ни о каком высоком качестве тоже не может идти речи

Обычно средняя цена на них составляет около 3000 рулей. Но более качественные детали могут стоить на порядок дороже. Главное — никогда не покупать подозрительно дешевых запчастей, а перед приобретением хотя бы визуально внимательно осматривать детали на предмет возможных дефектов.

Если проверка опоры выявила необходимость ее замены, замените ее.

Вам потребуются: ключи «на 13», «на 22», «на 27» (два), ключ для гаек колес, металлическая щетка, опора (винтовой или гидравлический домкрат), монтажная лопатка, молоток.

Головкой на 22 откручиваем гайку пальца шаровой опоры

Снимаем кронштейн крепления тормозного шланга

Устанавливаем упор под нижний рычаг

Ключом на 13 откручиваем гайку болта крепления шаровой опоры к верхнему рычагу, удерживая болт от проворачивания ключом на 13

Также откручиваем гайки двух других болтов

Вынимаем болты и отводим поворотный кулак с шаровой опорой от верхнего рычага

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака

Снимаем шаровую опору

Если нет съемника, отвернув гайку пальца шаровой опоры, снимаем кронштейн тормозного шланга, как описано выше.

Сжимаем пружину подвески регулируемым упором, установленным под нижний рычаг.

Вставляем деревянный брусок между верхним рычагом и кронштейном поперечины

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.
