Когда необходимо произвести регулировку развала-схождения колес

Развал-схождение сбито, если:

• при движении прямо руль отклоняется немного в сторону, а не находится прямо параллельно;
• при повороте колеса «визжат»;
• ощущается запоздалая реакция на поворот руля;
• при движении транспортное средство тянет в какую-либо сторону;
• слишком «мягкий» или «жесткий» руль;
• наблюдается сильный и неравномерный износ протектора шин.

В обязательном порядке регулировку этих параметров необходимо выполнять после:

• рулевого управления, ремонта подвески, ходовой части;
• замены шаровых опор, втулок, амортизаторов, пружин;
• наезда на препятствия, попадания в яму;
• сезонной замены покрышек;
• изменения высоты посадки машины;
• пробега в 10–15 тыс. км.

Как определить неисправность рулевой рейки — читайте в специальном выпуске нашего интернет-издания.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

• Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
• Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
• Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Какие параметры относятся к развал-схождению

Существует еще как минимум несколько установочных (иногда нерегулируемых, но требующих проверки) углов колес, но основных все же три:

Кастор (часто нерегулируемый)

• продольный угол наклона колес (визуализация – передняя вилка колеса мотоцикла, она всегда не перпендикулярна земле, а немного под наклоном в несколько градусов). Влияет на стабилизацию движения при поворотах и прямолинейность хода (если кастор разный с каждой стороны, будет увод автомобиля в сторону меньшего). В большинстве случаев устанавливается с завода и нерегулируемый, может меняться при аварии, попадание в яму или люк, боковых ударов (наезд на бордюр и т.д.). Кастор всегда меняется на отрицательный при “лифтинге” автомобиля (поэтому поднятые авто хуже управляются). Возможны восстановления кастора некоторых моделей, после замены шаровой опоры на ремонтную (с расточенными крепежными отверстиями) или подбором регулировочных шайб (ВАЗ, некоторые модели Мерседес, БМВ и т.д.);
• на износ резины не влияет, но делается в первую очередь, так как меняет показатели развала и соответственно схождения.

    Развал

• существует положительный (при определенной конструкции подвески (Жигули, Татры и т.д.);
• нулевой, зачастую встречается на старых авто и на подвеске задних колес;
• отрицательный, практически на всех современных авто и спереди и сзади.

Часто устанавливается кондуктором с завода и считается нерегулируемый на многих моделях. Но на некоторых успешно регулируется и спереди и сзади, путем подбора регулировочных шайб, поворотом болтов со смещенным центром или установкой ремонтных деталей (опоры, шаровые и т.д.). На переднеприводных ВАЗ после замены стоек всегда обязательно регулируется кастор и развал.

Схождение

• самый основной параметр в ходовой части, главный источник проблем при неправильной или сбитой регулировке. Это и износ резины и “визги ” на поворотах, трудное управление и хаотичное движение на дороге, а иногда и вообще – невозможность передвижения (такое иногда случается у неопытных мастеров после замены стоек и рулевых наконечников);
• схождение зачастую является единственной регулировкой в подвеске, но на нем сказывается любое изменение конфигурации (будь то капитальный ремонт ходовой или внешнее воздействие);

Когда нужно проводить регулировку угла

Вышеописанная инструкция поможет провести самостоятельно замеры и регулировку

Но знать, когда нужно проводить такую операцию, тоже очень важно

Обычно после замены любой детали подвески автомобиля эта операция должна быть проведена. Незаметный невооружённым глазом крен вызывает, к примеру, замена верхней опорной чашки даже одной стойки. Около двух миллиметров даёт такой крен, а это уже повод к незамедлительной операции по регулировке угла.

Если есть возможность, то автомобиль следует регулярно ставить на стенд, где специалисты проведут необходимые измерения. Незаметные на ощупь люфты и многое другое мастер на таком стенде быстро найдёт и предложит провести соответствующие работы.

Подвеска

Подвеска автомобиля — важная его деталь. И если даже вы ничего с ней не делаете и ездите сверхаккуратно, всё равно со временем она просядет. Из-за этого уменьшится дорожный просвет. Сама подвеска устроена таким образом, что от положения колеса будет зависеть и угол схождения и развала. Поэтому раз в год, обычно весной, опытные водители всегда проверяют и при необходимости регулируют угол развала.

Новые пружины

В случае если на автомобиль были поставлены новые пружины, развал следует отрегулировать сразу же после ремонта. А потом опять через месяц. Это делается из-за того, что дорожный просвет за это время уменьшается на два-три сантиметра. И желательно менять пружины до зимы, чтобы из-за постоянно меняющихся углов развала свести к минимуму износ протектора.

Клиренс

Регулировку углов развала следует проводить и после изменения клиренса с помощью проставок или других приспособлений. После того как колёса сменяются на размер больше или меньше, проводить развал не нужно, так как от этого углы не меняются. Но ставить на автомобиль колёса или диски разного размера крайне не рекомендуется!

Кроме того, развал-схождение принято делать, после того как на автомобиль и его заднюю ось было установлено тяжёлое оборудование весом 30 кг и больше. Или в случае когда был установлен груз весом 100 кг на переднюю ось, регулировка углов также должна быть проведена.

Вышеописанная инструкция поможет не только научиться делать развал своими руками, но и неплохо сэкономить. Как известно, цена на такие услуги в автосервисах высокая. Хотя раз год можно провести осмотр на 3D-стенде развала-схождения, где специалисты выявят неисправности.

Когда проверять настройки подвески – после смены шин/колес или после того, как дороги станут вновь ровными?

Здесь стоит отталкиваться строго от вводных данных. Ответьте себе на несколько вопросов, от них будет зависеть то, как нужно будет действовать в сложившейся обстановке:

1. Какие колеса стоят на автомобиле?

Если «зима» у вас на 15 дюймов, а «лето» на 17-18”, придется выставить настройки сразу после смены колес. Настройки подвески при установке разных колес нужны разные.

2. Ровные ли дороги?

Если после зимы уже который год вы не видите на дорогах ям, делать проверку будет излишним. Если с приходом оттепели все в дырах, к лету езжайте на СТО. Настройки почти наверняка сбиты.

Вариант номер три. Если с дорогами все в порядке, а колеса зима/лето не отличаются, все равно сделайте диагностику. За зиму настройки также могли уйти в неприемлемые показатели.

Общий алгоритм действий ясен?  Надеемся, что да.

И еще один важный совет. Проводите схождение-развал на проверенных станциях технического обслуживания. Как определить, какая лучше? По отзывам в Интернете. Проверьте форумы, посоветуйтесь со своими знакомыми. Хорошие мастера всегда находят своих клиентов через «сарафанное радио». Оно же поможет вам найти этого хорошего мастера.

Ну и напоследок небольшая визуализация.

Характеристика

Итак, что это такое? Это параметр схождения и развала управляемых колес автомобиля относительно его кузова и дорожного полотна.

Схождение – это угол, который образуется между плоскостью колеса машины и осью рулевой тяги или симметрии. Положительный угол достигается, когда передние колеса сведены друг к другу по направлению движения. Также есть и отрицательное схождение. Здесь колеса направлены в разные друг от друга стороны.

Развал представляет собой угол, образующийся между плоскостью колеса авто и дорогой. Если верхняя часть колена наклоняется в сторону кузова, тогда настроен отрицательный развал. Если в сторону от кузова, тогда он положительный.

Когда на автомобиле данный параметр отрегулирован со значительными отклонениями, то автомобиль может уходить от прямолинейной траектории. Также может наблюдаться износ протектора с одной стороны. Правый и левый углы развала по их величине должны быть максимально близкими. Разница между двумя углами не должна быть более 30 минут.

Вот что это такое – сход-развал. Но есть еще один угол, который влияет на управляемость и устойчивость. Это кастор. Он образуется между осью, в которой колесо поворачивается, и вертикалью сбоку. Когда водитель полностью выкручивает руль, то диск должен наклониться в сторону поворота.

Кастор очень важен. Если будет разница в углах левого и правого колеса, то это приведет к тому, что машина будет уходить с прямолинейной траектории.

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

• при прямолинейном движении автомобиль ведёт в сторону;
• при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
• отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
• запоздалая реакция на поворот рулевого колеса;
• «тугой» руль;
• при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
• при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
• при выходе из поворота руль не возвращается;
• нехарактерный шум покрышек во время движения;
• неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

• сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
• долговременной и агрессивной езды по неровностям;
• изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
• снятия и установки стоек, балки с рычагами;
• замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
• замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
• после того как были установлены автобаферы или прочие варианты проставок на авто.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

– автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. – берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. – далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

– с помощью ключей и регулировочных механизмов изменяете положение колеса.

– аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

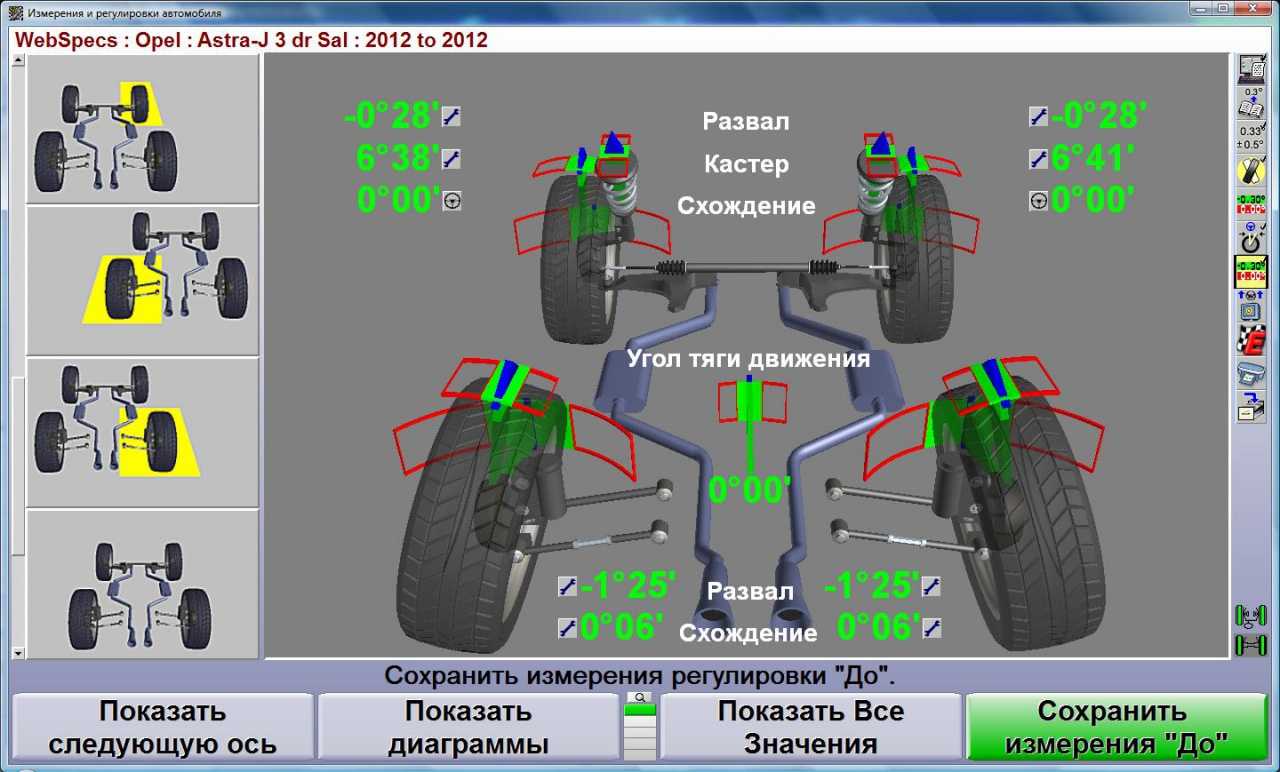

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

– На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Характеристика

Итак, что это такое? Это параметр схождения и развала управляемых колес автомобиля относительно его кузова и дорожного полотна.

Схождение – это угол, который образуется между плоскостью колеса машины и осью рулевой тяги или симметрии. Положительный угол достигается, когда передние колеса сведены друг к другу по направлению движения. Также есть и отрицательное схождение. Здесь колеса направлены в разные друг от друга стороны.

Развал представляет собой угол, образующийся между плоскостью колеса авто и дорогой. Если верхняя часть колена наклоняется в сторону кузова, тогда настроен отрицательный развал. Если в сторону от кузова, тогда он положительный.

Когда на автомобиле данный параметр отрегулирован со значительными отклонениями, то автомобиль может уходить от прямолинейной траектории. Также может наблюдаться износ протектора с одной стороны. Правый и левый углы развала по их величине должны быть максимально близкими. Разница между двумя углами не должна быть более 30 минут.

Вот что это такое – сход-развал. Но есть еще один угол, который влияет на управляемость и устойчивость. Это кастор. Он образуется между осью, в которой колесо поворачивается, и вертикалью сбоку. Когда водитель полностью выкручивает руль, то диск должен наклониться в сторону поворота.

Кастор очень важен. Если будет разница в углах левого и правого колеса, то это приведет к тому, что машина будет уходить с прямолинейной траектории.

Информация, которую обязательно нужно знать

Если вдруг вы оказались в далёком населённом пункте, где отсутствует автосервис, и произошла поломка, не отчаивайтесь. Даже если нужно будет собственноручно заменить амортизатор или отремонтировать подвеску, после чего провести обязательно развал-схождение колёс, воспользовавшись этой инструкцией, можно всё проделать самому.

В первую очередь необходимо будет найти какой-нибудь гараж. Подойдёт, например, помещение бывшего совхоза, где, правда, стенда не отыскать, но линейку, хоть и стародавнюю, для регулировки угла схождения найти будет можно.

Для чего это нужно

Прежде чем провести операцию, следует знать, а зачем это нужно. Разве нельзя, не регулируя угла, доехать до ближайшего города, где в автосервисе опытные мастера за дело возьмутся? Оказывается, всё не так просто. Доехать можно, но вот каким образом? Неправильный развал приведёт к тому, что даже несколько километров езды способны привести к облысению протектора на одном колесе.Кроме этого, управлять таким автомобилем очень сложно и опасно.

Что такое положительный и отрицательный развал-схождение

Параметры, которые обязан знать каждый водитель

Что такое развал? Не каждый автомобилист, даже проехавший много километров, это знает. А между прочим, развалом колёс называют угол, находящийся поперёк плоскости вращения и вертикалью колеса. Если этот угол будет меньше нормального значения, колесо будет направлено внутрь вертикали верхней части. Если же угол будет больше, колесо будет смотреть наружу, относительно вертикали.

Что касается схождения колёс, то им называют угол, находящийся между плоскостью вращения колеса и направления движения. Измеряется такой угол в градусах или же в миллиметрах.

Поперечный и продольный угол

Кроме вышеописанных параметров, водитель должен знать и о различных углах наклона оси.

Так, поперечным углом наклона называется величина, которая измеряется между проекцией оси поворота относительно вертикали поперечной плоскости колеса.

Напротив, продольным углом наклона оси называют величину, которая находится между вертикалью и проекцией оси поворота колеса на продольной плоскости. Такой угол ещё называют кастром, и он должен быть равен 6 градусам. И после проведения правильной регулировки кастр обеспечит самовыравнивание колёс за счёт скорости.

Изменение значений сход-развала

Изменение рекомендуемых параметров сход-развала не сулит ничего хорошего для автолюбителя – износ покрышек, плохая управляемость. Сход-развал должен быть в норме. Главное помнить, что величина углов меняется. Причин здесь много, некоторые из них:

• Замена элементов подвески;
• Высыхание резины сайлентблоков;
• Изменение давления в шинах;
• Замена на баллоны другого размера;
• Небольшой люфт в рычагах;
• Деформация диска.

Рекомендуется проверять сход-развал при сезонной замене покрышек, то есть раз в полгода. Современные технологии обеспечили новое оборудование, такое как 3D сход-развал, которое значительно упростило процедуру. Нет необходимости загонять автомобиль на стенд, достаточно надеть на колеса датчики и прокатить. Регулировка схождения производится на месте.

Автомобиль проходит сход-развал

На большинстве автомобилей регулировка сход-развала осуществляется за счет резьбового соединения рычагов и ступицы колеса. Наибольший урон поверхности шин наносит неправильное схождение. Развал регулируется только на независимой многорычажной подвеске. Постоянство значений сход-развала напрямую зависит от качества запчастей и работоспособности подвески. Параметр схождения нарушается чаще всего из-за сайлентблоков. Из-за плохого качества дорожного покрытия, присутствия реагентов, резина рассыхается, появляется люфт.

Для выставления значений сход-развала рекомендуется выбирать проверенного мастера. Наличие высокотехнологичного оборудования не всегда говорит о квалификации. Знаток своего дела может обойтись подручными средствами для настройки схождения. Рекомендуется проводить плановый ремонт на одном и том же СТО. Перед выставлением значений, следует делать диагностику подвески и заменять вышедшие из строя части. Делать сход-развал на разболтанных рычагах не имеет смысла.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Оборудование для регулировки УУК. Компьютерные стенды Hunter

Самостоятельно сделать сход-развал возможно (при наличии знаний и измерительных инструментов), но точность такой процедуры все же уступает работе, выполненной на профессиональном оборудовании.

Основным инструментом для регулировки УУК в современном автосервисе является стенд — комплекс, состоящий из компьютерной «базы» и навесных приборов, прикрепляемых к колёсам автомобиля.

По принципу работы стенды делятся на несколько типов:

• Оптические. Пионеры среди своих собратьев, оптические стенды применялись еще несколько десятилетий назад. В основе их работы — использование специальных трубок с направленными световыми лучами, которые проецируются на измерительную плоскость. Положение световой точки позволяет определить угол наклона колес. Такие стенды обладают низкой точностью измерений и сегодня почти не используются.
• Лазерные. Потомки оптического стенда, эти аппарат используют уже не световой, а лазерный луч, который направляется на измерительную плоскость и возвращается обратно. При нулевых углах установки колёс луч должен вернуться в ту же точку, из которой вышел. На данный момент лазерные стенды постепенно сдают позиции: несмотря на доступную цену, сложность использования и большая погрешность измерений заставляют автосервисы отказываться от данного оборудования.
• Компьютерные: наиболее популярные стенды на текущий момент. В зависимости от технологии отличаются ценой, стоимостью и сложностью обслуживания, скоростью и точностью измерения. В качестве передающих датчиков могут использовать корды (кордовые стенды) или инфракрасные излучатели (ИК-стенды), однако самым точным и универсальным стендом, способным измерять все возможные углы колёс и геометрию кузова, является 3D-стенд. Отличие данного типа в том, что он строит трехмерную проекцию автомобиля с помощью камер и специальных фотоэлементов. Единственным минусом 3D-стенда является его высокая стоимость, которая, однако, перекрывается многофункциональностью, простотой использования, высокой точностью и скоростью измерений.

В автосервисах «Гиперавто» регулировка УУК выполняется на одном из самых современных 3D-стендов Hunter HawkEye Elite американской компании Hunter Engineering. На сегодня HawkEye Elite является самой продвинутой разработкой компании, занятой в автомобильной промышленности с 1930 года. Официальное программное обеспечение WinAlign, база по автомобилям всех рынков (включая внутренний японский), регулярная поверка и калибровка приборов и технологичность оборудования — все это позволяет максимально быстро проверить углы установки колёс и отрегулировать их с высочайшей точностью.
