Блокировка дифференциала: что это, виды устройств и принцип работы

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?


Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

  1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
  2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
  3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
  4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Детально показано на видео-ролике, ниже.

  1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
  2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
  3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
  4. Сателлиты, в свою очередь, передают вращение на полуоси.
  5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
  6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
  7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Описание и отличия дифференциалов Torsen и Haldex.

Принцип работы механического самоблокирующегося дифференциала Torsen, представляющего собой хитроумное сочетание червячных пар и зубчатых колес, был запатентован в 1958 году — нет, вовсе не гипотетическим шведом Торсеном, а инженером Верном Глезманом. И название Torsen — это не фамилия, а сокращение от двух английских слов torque sensing, то есть «чувствительность к крутящему моменту». Блокировка у этого устройства срабатывает не от разности скоростей вращения валов, как это происходит в вискомуфтах или во многих

других дифференциалах повышенного трения, — Torsen реагирует непосредственно на изменение баланса крутящих моментов на валах, причем совершенно без запаздываний. Те межосевые дифференциалы Torsen, которые применяет Audi, в зависимости от условий могут плавно изменять соотношение моментов между валами от 50/50 до 75/25 или, наоборот, 25/75.

Сейчас Torsen применяется в качестве межосевого дифференциала на Audi quattro четвертой, шестой и восьмой серий. Но на автомобилях Audi, построенных на общей для концерна VW гольф-платформе — на Audi A3, S3 и на купе и родстерах Audi TT, — передачу крутящего момента на задние колеса осуществляет электронноуправляемая фрикционная муфта, которую по заказу концерна VW разработала и выпускает шведская фирма Haldex. Это многодисковое сцепление, работающее в масле. Оно включается, как только появляется даже незначительная разница в скоростях вращения двух валов — подводящего крутящий момент к муфте и передающего его далее на задний мост. Достаточно отставания выходного вала всего на 45o, чтобы мгновенно сработало нехитрое механическое устройство, оказывая с помощью гидравлики давление на поршни, замыкающие диски сцепления между собой. Запаздывание до полной блокировки сцепления составляет не более 0,2 с — на порядок меньше, чем в вискомуфтах.

Но ведь не всегда же нужна полная блокировка! Вот тут-то и вступает в действие электроника. Опираясь на показания многочисленных датчиков (скорости, оборотов двигателя, подачи топлива, скоростей вращения колес от датчиков АБС), «мозг» системы в соответствии с заложенным алгоритмом с помощью перепускных клапанов уменьшает давление на поршни. Поэтому степень блокировки муфты и доля передаваемого на задние колеса крутящего момента зависят от того, как запрограммирован блок управления. А как только пробуксовка колес прекращается, давление в системе исчезает, и Haldex отключается.

По словам немцев, одной из причин отказа от механического межосевого дифференциала стали компоновочные трудности, возникшие при попытке вписать Torsen в трансмиссию машин гольф-платформы с поперечным расположением двигателя.

Но есть и другая, вероятно, более весомая причина. В соответствии со своей концепцией единой платформы гольф-класса, глава концерна VW Фердинанд Пих с самого начала предусматривал возможность создания унифицированных полноприводных версий для всех базирующихся на ней автомобилей — VW Golf и Bora, Audi A3 и TT, Skoda Octavia, Seat Toledo и Leon. А вариант с электронноуправляемым полным приводом легко позволяет минимальными средствами придавать машинам разных марок концерна индивидуальные черты характера — всего лишь перепрограммируя блок управления системой Haldex. К тому же, при столь внушительном объеме выпуска можно создать весьма совершенное и при этом не столь дорогое в производстве устройство. Вдобавок, по словам ингольштадцев, перед тем, как размещать заказ на разработку и производство системы на шведской компании Haldex, до этого специализировавшейся на производстве гидравлики для тяжелой строительной техники, Фердинанд Пих предусмотрительно выкупил немалый пакет акций фирмы — и теперь получает от растущих

продаж полноприводных машин концерна не только моральное, но и материальное удовлетворение.

Кстати, в конце 70-х годов Пих работал техническим руководителем Audi, и именно по его инициативе в Ингольштадте начали работу над полноприводной дорожной версией автомобиля Audi 80 Coupe. Так что и появление знаменитого Audi Quattro, в 1980 году ставшего родоначальником всех полноприводных машин из Ингольштадта, и выбор дифференциалов Torsen для межосевого распределения крутящего момента, и нынешний отказ от «механики» в пользу системы Haldex тоже связаны с именем главы концерна. Пих дал, Пих и взял…

Возникновение дифференциала в автомобилях

Дифференциал в автомобиле — это механизм, который распределяет крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси, позволяя каждому из них вращаться без пробуксовки. Это основная цель дифференциала.

При прямолинейном движении, когда колеса одинаково нагружены и имеют одинаковую угловую скорость вращения, механизм действует как звено передачи. При повороте или пробуксовки нагрузка становится неравномерной. В этом случае необходимо, чтобы полуоси вращались с разными скоростями и как следствие, возникает необходимость распределять полученный крутящий момент между ними в определенной пропорции. Таким образом узел выполняет вторую основную функцию: обеспечение надежного маневрирования транспортного средства.

Схема дифференциала зависит от типа тяги автомобиля:

  • Передний привод — коробка передач.
  • Задний привод — корпус ведущего моста.
  • Полный привод — корпуса переднего и заднего моста (для передачи крутящего момента на ведущие колеса) или раздаточная коробка (для передачи крутящего момента на ведущие оси).

Дифференциал в машинах появился не сразу. Конструкторы первых «самоходных лафетов» были очень заинтригованы малой маневренностью их изобретений. Вращение колес с одинаковой угловой скоростью при прохождении кривой приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что первые прототипы машин, приводимых в движение паровыми двигателями, имели устройство, предотвращающее потерю управляемости.

Механизм распределения крутящего момента был изобретен французом Онесифором Пеккёром. Устройство Пеккёра содержало валы и шестерни. Через них на ведущие колеса подавался крутящий момент двигателя. Но даже после применения изобретения Пеккёра проблема проскальзывания колес на поворотах не была полностью решена. Выявились недостатки системы. Например, одно из колес в какой-то момент потеряло сцепление с дорогой. Наиболее ярко это проявилось в обледенелых районах.

Скольжение в таких условиях раньше приводило к авариям, поэтому конструкторы долго думали, как предотвратить занос автомобилей. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, ограничивающего пробуксовку колес на ведущем мосте. Немецкий дифференциал нашел применение в автомобилях Volkswagen.

Виды и их особенности дифференциалов

Видео: GPS Навигатор — описание и тест

Видов дифференциалов по месту установки – два:

  1. Межколесный.
  2. Межосевой.

Дифференциал заднеприводного автомобиля

Первый используется на всех легковых авто с одной ведущей осью, и в его задачу входит только выполнение своей функции. На заднеприводных авто он располагается в заднем мосту и устанавливается на редуктор. То есть редуктор передает вращение на полуоси не напрямую, а через дифференциал.

Дифференциал переднеприводного авто с приводным валом

Что касается переднеприводных авто, то из-за отсутствия карданной передачи и моста с редуктором, вращение от коробки передач передается напрямую на дифференциал (они размещены в одном корпусе), а от него уже оно поступает на приводные валы.

Межосевой дифференциал используется на полноприводных авто, у которых обе оси являются ведущими. Там он нужен для того, чтобы правильно распределять получаемое вращение по осям при движении по неровностям.  К примеру, авто движется на подъем, в результате чего задняя ось находится в низком положении относительно передней. В результате происходит перераспределение массы авто, она начинает больше давить на задок, и установленный узел в этом случае повышает крутящий момент на задних ведущих колесах. И все выполняется с точностью до наоборот на спусках.

При этом на полноприводных авто также требуется распределение вращения и на колесах, поэтому у них в общей сложности используется 3 дифференциала (1 – межосевой и 2 – межколесных).

Симметричные дифференциалы

Чем больше величина коэффициента блокировки, тем лучше проходимость. А во время движения по ровной дороге по асфальту большой коэффициент наоборот ухудшает управление и динамику транспортного средства, потому что момент отстающего колеса момент в несколько раз больше, что способствует выталкиванию машины из поворота. В таком случае идет повышенный износ резины из-за пробуксовок, идет нагрузка на узлы привода, уменьшается коэффициент полезного действия и увеличивается расход топлива.

Преднатяг дифференциала — это, своего рода, взаимная уступка между комфортом управления и тяговой мощностью автомобиля.

Основные требования к дифференциалам

Основные требования к дифференциалам следующие:

  • распределение крутящего момента между ведомыми валами в заданном соотношении;
  • хорошая устойчивость (без заносов) при движении на поворотах и по неровной дороге, а также высокие тяговые свойства при движении вне дорог.

В отличие от других механизмов, входящих в трансмиссию, в требованиях к дифференциалам нет пункта о высоком КПД. Кроме того, к дифференциалам, как и к остальным механизмам автомобиля, предъявляют также общие требования:

  • обеспечение минимальных размеров и массы
  • высокая надежность
  • минимальное обслуживание
  • технологичность

Рассмотрим, какими конструктивными мероприятиями обеспечивается выполнение требований к дифференциалам.

Распределение крутящего момента между ведомыми валами в заданном соотношении обычно обеспечивается применением трехзвенного планетарного механизма с параметром а = 1 (симметричный дифференциал) с коническими, иногда с цилиндрическими шестернями. У автомобилей с колесной формулой 6×6, если дифференциал устанавливают между передним мостом и двумя задними, применяют в качестве дифференциала трехзвенный планетарный механизм с параметром а = 2 (несимметричный дифференциал) с цилиндрическими шестернями. При этом 1/3 момента передается на передний мост и 2/3 — на два задних моста.

Хорошая устойчивость (без заносов) при движении на поворотах и по неровной дороге обеспечивается, так же как и предыдущее требование, применением трехзвенного планетарного механизма, распределяющего крутящие моменты между ведомыми валами в заданном соотношении, независимо от соотношения их угловых скоростей. Более высокие скорости на поворотах обеспечивают управляемые дифференциалы.

Высокие тяговые свойства при движении вне дорог обеспечиваются применением самоблокируюшихся или блокируемых дифференциалов. При этом наиболее высокими тяговыми свойствами обладают автомобили со всеми ведущими колесами и с регулируемым давлением воздуха в шинах.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

  • механизм свободного типа с принудительной блокировкой от привода;
  • частично блокирующийся дифференциал повышенного сопротивления;
  • самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.


Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

  • механический – от рычага раздаточной коробки;
  • электрический;
  • пневматический;
  • гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

  • корпус, жестко прикрепленный к планетарной шестеренке;
  • пакет фрикционных дисков, установленных на каждой полуоси;
  • стальные диски, чьи выступы зафиксированы в корпусе;
  • распорная пружина, вставленная между коническими шестернями полуосей.


Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

  1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
  2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
  3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Главная передача

Главная передача предназначена для увеличения крутящего момента, передаваемого к ведущим колесам. Устройство ее, на первый взгляд, весьма просто — две шестерни. Одна, размером поменьше, является ведущей, вторая, побольше — ведомой. Но от конструкции главной передачи во многом зависят тягово-скоростные характеристики автомобиля и расход топлива.

Гипоидная передача

На заднеприводных автомобилях применяется гипоидная главная передача, так как крутящий момент нужно передать на ведущие колеса под углом 90 градусов. Почему применяется более сложная в изготовлении гипоидная передача, а не простая коническая? Да потому что у конической передачи ее простота является единственным преимуществом. А недостатков больше: шумность, низкая несущая способность, высокое расположение карданного вала (а, следовательно, и трансмиссионного туннеля в кузове автомобиля). В гипоидной передаче ось ведущей шестерни смещена относительно оси ведомой на величину гипоидного смещения. Поэтому карданный вал располагается ниже, что позволяет уменьшить высоту трансмиссионного туннеля. При этом снижается центр тяжести автомобиля, тем самым улучшая его устойчивость.

Зубья шестерен выполняются косыми или криволинейными. Благодаря тому, что в гипоидной передаче одновременно находится в зацеплении больше зубьев, чем в конической, обеспечивается ее плавная и бесшумная работа, повышается нагрузочная способность. Однако, из-за более плотного прилегания зубьев увеличивается опасность заклинивания, особенно при изменении направления вращения. Поэтому гипоидные передачи требуют высокой точности регулировки и применения специального трансмиссионного масла. В масла для гипоидных передач добавляются противоизносные и противозадирные присадки.

В переднеприводных автомобилях, где нет необходимости изменять направление передаваемого момента, в главной передаче применяются простые цилиндрические шестерни. Конструктивно главная передача устанавливается в общем картере с коробкой передач. Цилиндрические передачи просты в изготовлении, недороги, опасность задиров низка. Поэтому для их смазки в большинстве случаев применяется не специальное трансмиссионное масло, а моторное.

Как влияет передаточное число главной пары на тягово-динамические характеристики? Чем оно выше, тем быстрее происходит разгон, но максимальная скорость ниже. И, наоборот, с уменьшением передаточного числа автомобиль разгоняется медленнее, но достигает большей максимальной скорости. Значение передаточного числа для конкретной модели автомобиля подбирается с учетом характеристик двигателя, размера колес, возможностей тормозной системы.

Принцип работы дифференциала

Пока транспортное средство движется прямо, сателлиты находятся в неподвижном состоянии. При этом ведущая шестерня вращается с той же скоростью что и солнечные элементы. В результате этого крутящий момент распределяется на все колеса поровну, и они имеют равную угловую скорость.

Но стоит автомобилю начать поворот, как все меняется, передний дифференциал (или задний) при этом «включается» в работу автономно. Начинают вращаться сателлиты, благодаря которым солнечным шестерням сообщается разная угловая скорость. Следовательно, и колеса вращаются по-разному.

При этом на внутреннее колесо, которое двигается по малому радиусу, действует большее сопротивление, что приводит к снижению скорости его вращения. Другое колесо, что расположено с внешней стороны, наоборот испытывает меньшее сопротивление, за счет чего его скорость вращения увеличивается. Благодаря этому автомобиль совершает повороты плавно, избегая пробуксовок.

Замедление вращения колеса с внутренней стороны тоже обеспечивается сателлитами, и благодаря особой конструкции редуктора повышается угловая скорость наружного колеса. При этом главная передача работает все время.

Полная блокировка

Во время полной блокировки дифференциала он прекращает работать, преобразуясь в обычную муфту, которая соединяет между собой полуоси или оси заднего и переднего мостов (зависит от того, где муфта установлена). Следовательно, крутящий момент на обеих полуосях или мостах будет иметь одинаковую величину, а соответственно и скорость вращения колес тоже будет одинаковой при любой дорожной ситуации.

Для блокировки дифференциала классического типа можно жестко соединить одну из полуосей с его корпусом (чашкой) либо не давать вращаться независимым шестерням (сателлитам), через которые чашка дифа передает на полуоси вращательные усилия. Реализуется такая блокировка при помощи привода, который может быть: электрическим, гидравлическим, пневматическим или ручным.

Как правило, полная блокировка межосевого дифференциала применяется в рамных внедорожниках, которые предназначены для особо трудных по проходимости участков местности. Также такие внедорожники оборудуются блокировкой межколесных дифференциалов переднего и заднего мостов.

Наряду с полной блокировкой, в автомобиле широко применяется и частичная (автоматическая). В свою очередь, дифференциалы с автоматической блокировкой делятся на следующие типы:

Автоматическая блокировка с применением вязкостной муфты (жидкостная муфта)

Вязкостная муфта (вискомуфта) – это механическое устройство, обеспечивающее передачу крутящего момента посредством использования вязкостных свойств специальной жидкости. Конструкция устройства представляет собой несколько пластин, насаженных на ведущий и ведомый валы, которые вращаются в корпусе, заполненном жидкостью. Жидкость имеет способность при определенных условиях менять свои вязкостные свойства. До тех пор пока пластины обладают одинаковой скоростью вращения, это вещество имеет жидкую консистенцию. Как только в значениях скоростей вращения валов появляется разница, жидкость быстро густеет, передавая крутящий момент с ведущего на ведомый вал. Благодаря таким свойствам, вискомуфта часто используется как самоблокирующийся межосевой дифференциал в автомобиле, оборудованном полным приводом. Иными словами, при обычном режиме работает один привод, но как только его колеса начинают проскальзывать, вискомуфта подключает второй привод.

Недостатком такой блокировки является то, что на изменение свойств жидкости требуется время, которого при преодолении серьезных препятствий просто нет. Поэтому такой вид самоблока преимущественно устанавливают на автомобилях, не покидающих городские дороги. https://www.youtube.com/watch?v=GZt_IOHy-ec

Дисковый фрикционный самоблок

Работа самоблокирующегося дифференциала этого типа основана на использовании сил трения. Своим устройством дисковый дифференциал практически не отличается от классических механизмов. Разница состоит в том, что в его устройство добавлены два пакета с фрикционными дисками и распорной пружиной, обеспечивающей необходимую величину сжатия. Часть дисков из пакета жестко фиксируются на полуось, другая на чашку дифференциала. При синхронном вращении ведущих полуосей все диски вращаются вместе, составляя одно целое. При появлении даже незначительной разницы в скоростях, соотношение вращения дисков тоже меняется. Вызванным между ними трение, фрикционы притормаживаются, разница выравнивается, происходит частичная блокировка дифференциала. Основной недостаток самоблока с фрикционными дисками заключается в их сравнительно быстром износе.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

  • механизм свободного типа с принудительной блокировкой от привода;
  • частично блокирующийся дифференциал повышенного сопротивления;
  • самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.


Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

  • механический – от рычага раздаточной коробки;
  • электрический;
  • пневматический;
  • гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

  • корпус, жестко прикрепленный к планетарной шестеренке;
  • пакет фрикционных дисков, установленных на каждой полуоси;
  • стальные диски, чьи выступы зафиксированы в корпусе;
  • распорная пружина, вставленная между коническими шестернями полуосей.


Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

  1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
  2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
  3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.


Самоблокирующийся дифференциал работает так:

  1. Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
  2. На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
  3. Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

Селективный (отключаемый) полный привод

Объединить плюсы part-time и full-time смог селективный полный привод. Самый известный из них — Super Select от Mitsubishi (Pajero, Pajero Sport, Delica), хотя подобных систем было много: Multi-Mode у Toyota (Hilux Surf, 4Runner, Sequoia), All-mode 4WD у Nissan (Pathfinder), SelecTrac у Jeep (Grand Cherokee) и другие. Не «Супер-Селектом» единым!

Селективный полный привод представляет собой отключаемый full-time. Автомобиль может ездить на заднем приводе для экономии топлива и улучшения динамики (как на part-time), а при необходимости водитель подключает «передок», причём без ограничений: межосевой дифференциал здесь есть, так что на полном приводе можно ездить по любым покрытиям и на любых скоростях. Конечно, есть и жёсткая блокировка центрального дифференциала, ведь селективные системы 4WD встречаются только на полноценных внедорожниках.

Идеальный полный привод? Возможно — до тех пор, пока всё работает исправно. Большое количество режимов усложнило конструкцию, и со временем неизбежны проблемы с датчиками, контроллерами, актуаторами и прочими деталями этой, безусловно, продвинутой системы 4WD.

Плюсы и минусы селективного 4WD

Возможность отключать 4WD для экономии топлива.

Возможность ездить на 4WD по любым покрытиям.

Переусложнение конструкции, возможность отказов.

Постоянный полный привод

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

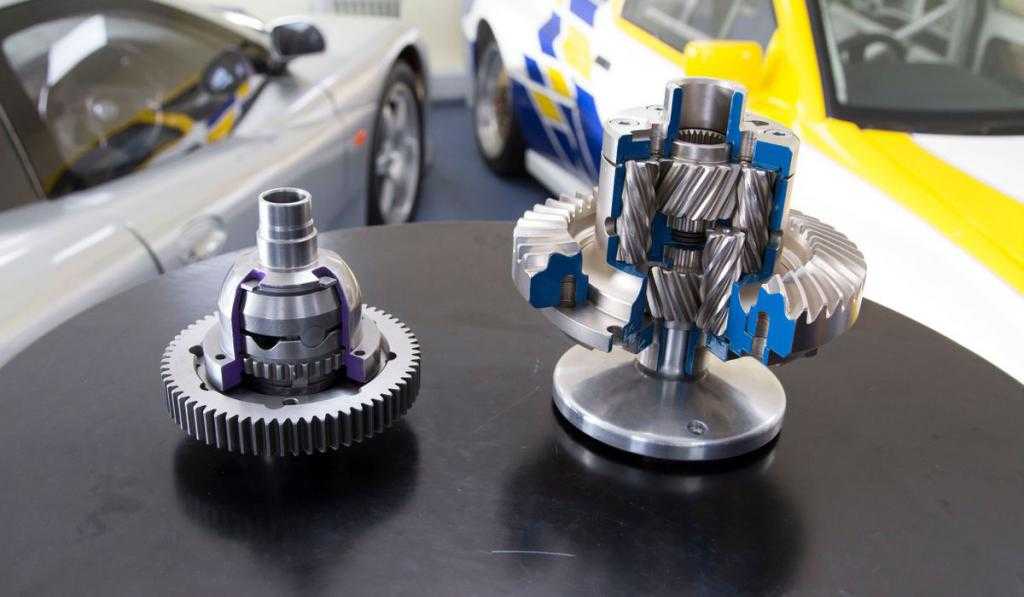

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

Устройство дифференциала на спортивных полноприводных моделях Audi
