Нагрузочные вилки: обзор 10 моделей и устройство

Проверка состояния заряда АКБ нагрузочной вилкой

Проверка осуществляется в 2 этапа. Первый этап – проверка без нагрузки, второй – под нагрузкой.

Проверка АКБ без нагрузки

Перед замером необходимо полностью отключить АКБ от зарядного устройства или автомобиля. С момента последней работы двигателя должно пройти не менее 7 часов. Лучше всего проверять батарею после ночного простоя. В батарее должен быть нормальный уровень электролита, при недостаточном уровне следует восполнить потери дистиллированной водой.

Нагрузочная вилка переносное устройство, ею можно пользоваться, не снимая батареи с автомобиля, под капотом. Но не следует проверять холодную батарею, оптимальная температура при проверке не ниже 20 °С. При более низкой температуре батарею для проверки следует снять и занести в теплое помещение.

При проверке батареи все пробки на батарее должны быть ввернуты. Кабель с клеммой нагрузочной вилки (положительный вывод) подключается к положительному полюсу АКБ, а металлическим штырем (отрицательный вывод) касаются отрицательного полюса АКБ. На табло вольтметра появляется значение напряжения батареи, которое характеризует степень заряда батареи. В таблице приведены значения напряжений аккумулятора на холостом ходу и соответствующий им уровень заряда батареи.

Показания вольтметра без нагрузки, В	Уровень заряда аккумулятора, %
12,6-12,9	100
12,3-12,6	75
12,1-12,3	50
11,8-12,1	25
11,5-11,8

К следующему этапу проверки – проверке под нагрузкой, следует прибегать только при заряде АКБ на 100%.

Проверка АКБ под нагрузкой

Под нагрузкой батарея проверяется только при условии стопроцентного ее заряда (показания вольтметра находятся в пределах от 12,6 до 12,9 В).

Прежде всего, подключите нагрузку, согласно инструкции по эксплуатации нагрузочной вилки. Далее подключите нагрузочную вилку так, как это делалось при проверке батареи без нагрузки. Следует иметь в виду, что при касании штырем нагрузочной вилки отрицательного полюса батареи появится искрение – через место контакта протекает большой ток.

И еще одно обстоятельство – если при измерении напряжения без нагрузки время подключения вилки к АКБ большого значения не имеет (аккумулятор работает вхолостую), то при измерении под нагрузкой показания необходимо снимать только на пятой секунде подключения, и немедленно после этого вилку отключить. Допускать подключения нагрузки на более чем 5 секунд не следует.

При измерении напряжения АКБ под нагрузкой на табло нагрузочной вилки высветится это напряжение, оно при полностью исправном и заряженном больше чем на половину аккумуляторе должно составлять 9 В или более. При меньшем напряжении следует зарядить батарею и измерить напряжение под нагрузкой еще раз. Если и в подобном случае добиться удовлетворительного показания не удастся, батарея неисправна и подлежит утилизации.

Если АКБ не полностью заряжена, по показаниям вольтметра устройства под нагрузкой можно по таблице оценить процент заряженности батареи.

Показания вольтметра под нагрузкой, В	Уровень заряда аккумулятора, %
>10,2	100
9,6	75
9,0	50
8,4	25
<7,8

Если после проверки батареи под нагрузкой проверить напряжение без нагрузки, и оно не восстановится до 12,4-12,7 В, возможна проблема с одной из банок АКБ.

Часто измерять напряжение аккумулятора под нагрузкой не следует, поскольку частый разряд большим током может привести к ухудшению его состояния. При проведении измерения не следует касаться руками металлического штыря, поскольку он сильно нагревается при протекании по нему нагрузочного тока. Между отдельными измерениями следует делать перерыв в 3-5 минут, чтобы штырь успевал остыть.

Нагрузочную вилку можно приобрести в автомобильном магазине либо сделать самостоятельно, поскольку это достаточно простое устройство

При этом это устройство настолько важно, что обойтись без него в процессе эксплуатации транспортного средства и батареи невозможно

Как проверить аккумулятор нагрузочной вилкой

Правильно проверить заряженность батареи прибором довольно просто, при желании эту процедуру сможет освоить каждый автолюбитель. Главное выполнить ряд условий и следовать инструкции. Проверка состояния источника питания осуществляется в два этапа: без нагрузки и под нагрузкой.

Подготовка к тестированию АКБ

Чтобы получить корректные результаты, надо обязательно выполнить следующие требования:

1. Прибор переносной. Организовать снятие показаний можно и под капотом автомобиля, не вынимая аккумулятор. Главное соблюсти температурный режим: измерение должно проходить при температуре +20ºС – +25ºС. В противном случае, устройство придется перенести в отапливаемое помещение. Холодный аккумулятор проверять нельзя.
2. Источник питания надо отсоединить от автомобиля.
3. После последней работы двигателя должно пройти как можно больше времени, но не менее семи часов. Удобно делать измерения после ночного перерыва.
4. У обслуживаемого АКБ пробки необходимо открутить.
5. Следует проверить уровень электролита, при необходимости требуется пополнить дистиллированной водой.
6. Клеммы АКБ должны быть чистыми, без следов коррозии и окисления.

Алгоритм проверки без нагрузки

Выполнив выше перечисленные условия, можно приступить к тестированию. Название первого метода говорит само за себя: снятие показаний происходит без включения сопротивления:

• положительный вывод нагрузочной вилки – кабель с клеммой – присоединяется к плюсу аккумулятора;
• щуп – отрицательный вывод прибора – касается минуса АКБ;
• по табло или шкале вольтметра фиксируют уровень напряжения;
• по таблице определяют уровень заряда.

Таблица соответствия напряжения батареи на холостом ходу степени ее заряда выглядит следующим образом:

Значение напряжение, Вольт	12,6–12,9	12,3-12,6	12,1-12,3	11,8-12,1	11,5-11,8
Заряд, %	100	75	50	25

Обследование с нагрузкой

Проверка с нагрузкой применяется только для устройств, показавших стопроцентный заряд на первом этапе и довольно редко, поскольку может навредить аккумулятору.

Выполняются следующие действия:

• на основании инструкции по эксплуатации прибора подключается нагрузка;
• как и в первом случае, нагрузочная вилка подключается к клеммам источника энергии: плюс к плюсу, минус к минусу;

• показания при проверке под нагрузкой снимаются на пятой секунде, вилку необходимо немедленно отключить;
• если аккумулятор исправен и уровень его заряда больше половины, значение напряжения должно превышать 9 вольт.

Если показания меньше необходимого, надо повторить эксперимент после полного заряда накопителя. Отсутствие изменений говорит о неисправности устройства. АКБ следует утилизировать.

Оценить степень заряженности можно по таблице соответствия:

Значение напряжение, Вольт	>10,2	9,6	9	8,4	<7,8
Заряд, %	100	75	50	25

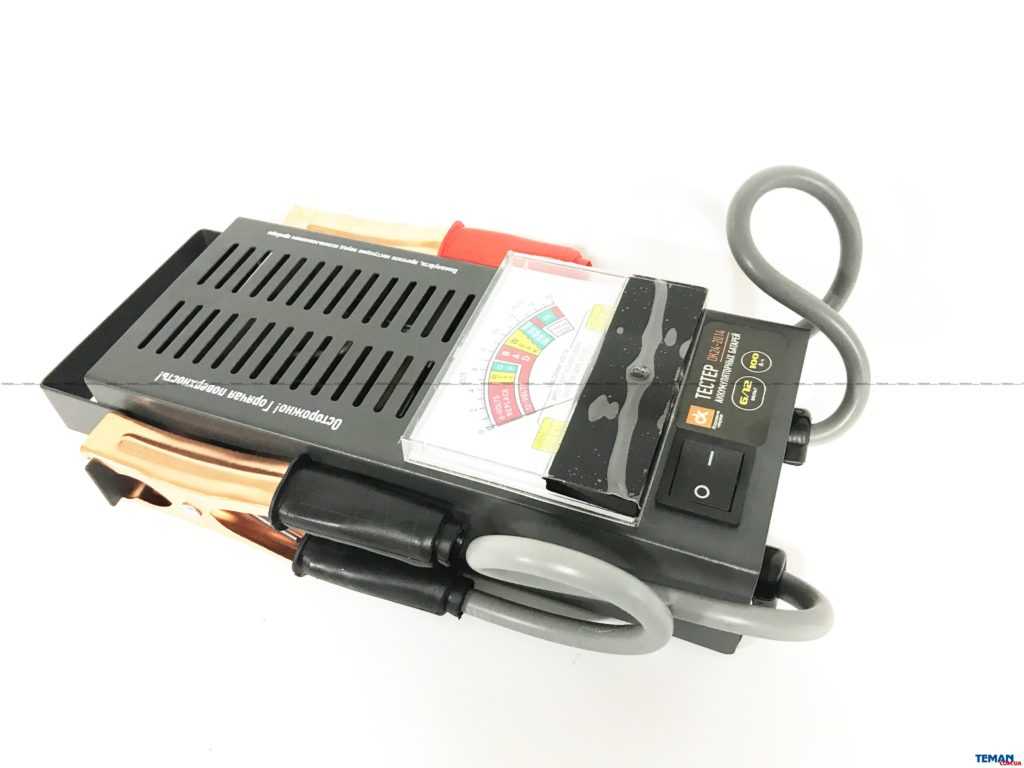

Чем является нагрузочная вилка и в чем заключается ее предназначение

Если вам срочно нужно запустить в работу электротехническое оборудование, то справиться с этой задачей без АКБ невозможно, так как при неисправном аккумуляторе не удастся осуществить запуск транспортного средства.

Аккумуляторный мультиметр – это универсальное изделие, предназначенное для того, чтобы быстро и точно проверять работоспособность автомобильных и прочих аккумуляторов.

Тестер, отвечающий стандартам, как правило, оснащен инструментами для испытания, техобслуживания и защиты источников электроэнергии, а также электроизмерительным прибором для определения напряжения в электрических цепях.

В устройствах с незначительным отклонением измеренного значения величины от ее истинного (действительного) значения также есть прибор для измерения силы электрического тока, который позволяет измерить не только аккумулятор, но и всю электросеть автомобиля. Одной из популярных моделей нагрузочной вилки является НВ 01.

В отличительных характеристиках конструкции нет ничего сверхсложного. Изготовленный из металла корпус расположен на рукоятке, которая позволяет избежать удара электротоком. Внутри корпуса есть вольтметр. Возможно наличие нагрузочных спиралей.

С одной стороны нагрузочного механизма есть зажим, при помощи которого осуществляется подключение прибора к аккумуляторной клемме. С другой стороны располагается утолщенный провод, подключенный к положительно заряженной стороне устройства для измерения вольтажа между двумя точками электроцепи. В вольтметре негативно заряженный проводник электрического тока локализируется в задней части устройства и соединяется с главным оборудованием при помощи штыря, изготовленного из металла.

Как правило, применяется для того, чтобы контролировать вольтаж дважды: до и после подключения нагрузочной вилки. Функционировать подобным образом может даже модель наиболее примитивной сборки. Если же в комплекте прибора есть вспомогательные приспособления, то можно узнать и другие показатели, например:

• измерить напряжение на выходных зажимах генератора;
• определить срок службы АКБ до конца ее эксплуатации;
• проверить степень разряженности прибора;
• определить, способно ли электрооборудование сохранять электрическую энергию, которую оно потребляет.

После определения технических свойств аккумуляторной батареи следует подобрать для нее мультиметр. Например, для внешних аккумуляторных конструкций наиболее подходящим вариантом является вилка, контакты которой заострены и закреплены на корпусе изделия, тогда как для внутреннего соединения больше подходят контакты выносного типа.

Для того чтобы проверить аккумулятор, имеющий высокие показатели объема, стоит воспользоваться вилкой, нагрузка которой составляет от 100 до 200 Ампер. Если же емкость проверяемой АКБ небольшая, то 100 Ампер токовой нагрузки будет вполне достаточно.

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов. Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Что учитывать при проверке

Если автомобильная АКБ имеет небольшую ёмкость, тогда проверка выполняется с использованием только одной спирали нагрузки. Для батарей большой ёмкости подключается дополнительная спираль.

Специальные таблицы для проверки авто аккумуляторов нагрузочной вилкой позволяют ориентироваться в полученных результатах. На их основе автомобилист делает выводы о состоянии, исправности и прочих характеристиках источника питания.

Если вы впервые снимаете показания со своей АКБ специальной тестерной нагрузочной вилкой, подобная проверка должна проводиться с учётом некоторых важных моментов

Обратите внимание на конструктивные особенности. Простые модели оснащены лишь вольтметром и позволяют оценивать степень заряда

Усовершенствованные модели дооснащаются амперметром. Это позволяет считать намного больше информации при тестировании.

Приступая к диагностике, обратите внимание на такие нюансы:

• Работа проводится при соблюдении установленных норм по температуре. Оптимально это от 1 до 35 градусов Цельсия. Хотя есть и такие модели, которые функционируют и выполняют свои задачи в более широком диапазоне, включая минусовую температуру до -30 градусов.
• Прежде чем подключать вилку нагрузки, внимательно изучите инструкции производителя. Всегда следуйте рекомендациям изготовителя. Они прописаны специально для вашего устройства.
• Во время работы нагрузочные спирали сильно нагреваются. Поэтому следует беречь руки и остерегаться воздействия высоких температур.
• Обязательно проверьте состояние и качество креплений контактов перед включением нагрузки. При плохом контакте корректность данных будет под сомнением.
• Проводите проверку своей АКБ стандартным током нагрузки, как это происходит при запуске двигателя.
• Длительность измерения ограничивается 10 секундами. Этого хватит, чтобы считать нужную информацию. Если держать АКБ под нагрузкой дольше, она может сильно разрядиться, а сопротивление тестера перегреется.

В остальном же инструкции для всех моделей НВ выглядят примерно одинаково, хоть и могут иметь некоторые отличительные особенности

Вот почему важно работать, отталкиваясь от инструкции производителя

Предназначение устройства

При этом, если АКБ находится в машине и подключена к сети, то время сохранения заряда сокращается вдвое. Все дело в том, что электроэнергия потребляется даже в нерабочем состоянии. При наличии сигнализации в автомобиле утечка тока (в районе 0,02 — 0,05 А/ч) происходит и когда аккумулятор находится в состоянии покоя.

Измерить степень заряда. Если напряжение на аккумуляторной батарее 11,7 Вольт — батарея разряжена; от 12,1 до 12,3 Вольт – аккумулятор заряжен наполовину; 12,7 Вольт — заряжена полностью.

Узнать, как долго аккумулятор еще сможет держать заряд

Важно знать, когда уже следует зарядить аккумулятор. Стандартно зарядка требуется батарее, когда напряжение АКБ падает ниже 12 Вольт. Уже при заряде 11,9 Вольт емкость аккумулятора остается наполненной лишь на 40%

В этом случае лучше зарядить батарею в теплом помещении, не дожидаясь морозов

Уже при заряде 11,9 Вольт емкость аккумулятора остается наполненной лишь на 40%. В этом случае лучше зарядить батарею в теплом помещении, не дожидаясь морозов.

Проверить, существует ли замыкание между пластинами. Замыкание существует если при испытании вилкой: напряжение падает ниже 9 Вольт; электролит закипает в замкнутой банке; во время подачи напряжения в 14,4 Вольт электролит закипает в замкнутой банке или во всех банках помимо замкнутой.

Установить значение напряжения генератора на выходе. Уровень напряжения на выходе должен быть стабильным. Аккумуляторная батарея автомобиля чувствительна к подобным изменениям. Если уровень напряжения ниже нормы, аккумулятор не будет заряжаться до нужной степени.

Из-за подобных неполадок обычно возникают проблемы с запуском мотора автомобиля. В обратном случае, когда нагрузочная вилка фиксирует повышенное напряжение, настяпает перезарядка АКБ и быстрый износ батареи.

Провести оценку второстепенных параметров источника питания, например, сульфатацию пластин.

С помощью зажимов аппарат подключается к клеммам аккумуляторной батареи автомобиля или к другим частям электрической цепи. Если устройство укомплектовано амперметром, с его помощью можно измерять силу тока.

Важный показатель — количество спиралей в составе нагрузочной вилки. Уровень сопротивления каждой из них — 0,1-0,2 Ом, рассчитаны они на 100 А. В случае, если спираль в устройстве одна, нагрузочной вилкой можно проверять заряд батарей с малой емкостью (6-12В), если спирали две — большей (24В).

Различные модели отличаются друг от друга по таким параметрам как:

• четкость полученных данных (погрешность измерений обычно лежит в интервале от 2,7 до 2,9 сек.);
• тип вольтметра (цифровой, аналоговый);
• сопротивление спирали (0,1 Ом соответствует нагрузке в 100 Ампер);
• температура, при которой можно использовать нагрузочную вилку (универсальные устройства обычно работают при температуре от +1°С до +35°С, мощные вилки могут работать в диапазоне от –30°С до +60°С);
• диапазон, в котором работает вольтметр (при измерении напряжения составляет 0–15 Вольт);
• проверочная сила тока;
• область эксплуатации (кислотные или щелочные аккумуляторы).

Цифровой вольтметр хорош тем, что визуально им проще показать, что напряжение под нагрузкой растет, потому как растет оно, как правило, незаметно для глаза человека в сравнении с аналоговым измерителем напряжения.

Принцип работы нагрузочной вилки

Иногда аккумуляторы по непонятным причинам отказываются крутить двигатель автомобиля. Вроде и напряжение на клеммах показывает нормальное, и контрольная лампочка ярко горит, а под нагрузкой батарея не работает.

Степень зарядки аккумулятора оценивается по следующим показателям:

• Напряжение 12,7 В и более – отличный заряд;
• Напряжение 12,6÷12,69 В – хороший заряд;
• Напряжение 12,5÷12,59 В – удовлетворительный заряд.

Если напряжение ниже 12,5 В, то такой аккумулятор необходимо заряжать, эксплуатировать его нежелательно, особенно при минусовой температуре во избежание замерзания электролита.

Тестировать аккумуляторные батареи довольно просто: сначала проверяем напряжение разомкнутой цепи. У исправного и полностью заряженного аккумулятора оно должно быть в интервале 12,6÷12,7 В. Некоторые производители аккумуляторов считают нормальным напряжением 13,0-13,2 В.

Если напряжение разомкнутой цепи ниже 12 В, то это свидетельствует о 50%-м разряде батареи.

А вот если подключить к батарее нагрузку, то параметры напряжения уже будут совершенно иными. Использовать нагрузку обязательно, потому что зачастую нормальное напряжение поддерживают все аккумуляторные батареи, а вот нагрузку «сдохшие» не выдерживают.

Затем проверяем величину напряжения с нагрузкой в течение 5 сек. Нагрузочная вилка создаёт нагрузку, которая в 2 раза превышает емкость аккумулятора. Т.е. если батарея емкостью 50 А/ч, то нагрузка должна быть 100 А.

Если при подключении нагрузки напряжение опускается ниже отметки 10 В, значит, у вашего аккумулятора возникли серьёзные проблемы.

Проверка плотности электролита в аккумуляторе

Плотность в аккумуляторной батарее зависит от концентрации серной кислоты в электролите. Измеряется в г/см3. Концентрация серной кислоты зависит от степени заряженности, температуры, наличия дефектов в банках. Когда АКБ разряжен, часть раствора проникает в пластины и плотность снижается.

Проверку можно проводить в домашних условиях при температуре 25 °С и полностью заряженном аккумуляторе. Плотность электролита должна быть 1.28±0.01 г/см3. Зависимость плотности от напряжения, заряженности и температуры представлена ниже в таблице.

Плотность электролита при разных температурах

Прежде чем проверять плотность, нужно посмотреть уровень электролита в АКБ. Он должен быть выше сепараторов на 15 мм.

Метод проверки уровня электролита

Для измерения плотности электролита в аккумуляторе применяют специальный прибор — ареометр. Процесс проверки состоит из нескольких этапов:

1. Откручиваем все крышечки от банок.
2. Сжимаем грушу ареометра.
3. Опускаем в банку аккумулятора и набираем электролит.
4. Поплавок по шкале покажет показания плотности электролита.

Значение плотности во всех банках аккумулятора должно быть одинаково. Если общее значение ниже, то это говорит о низкой заряженности. При разной плотности в банках ниже 0,10 г/см3 можно говорить о коротком замыкании в одной из пластин.

Показания ареометра

Орион НВ-03

С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.

Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).

При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.

Устройство имеет несколько основных режимов:

• — обычный вольтметр;
• — измерение напряжения АКБ с нагрузкой;
• — режим просмотра результатов предыдущих измерений («ЛОГ»);
• — сохранение результатов проведенных измерений;
• — просмотр сохраненных результатов;
• — измерение ёмкости батарей;
• — режим установки временного предела замеров.

Особенности конструкции

В отличие от предыдущих моделей применяется цифровой вольтметр.

Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.

Органы управления:

• Цифровой жидкокристаллический дисплей.
• Кнопка . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
• Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.

Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)

Нажатием кнопки выбираем режим .

Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.

— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.

— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

Тестирование аккумуляторной батареи

Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.

Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.

Затем тестируем аккумулятор под нагрузкой.

Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).

Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.

Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.

Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .

Режим просмотра результатов предыдущих измерений

При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .

На дисплее отобразится числовое значение измерения .

Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .

Длительно нажимаем кнопку . На дисплее кратковременно появится значок .

Значения будут сохранены.

Определение ёмкости аккумуляторной батареи

С помощью кнопки выбираем режим «Заряд». На дисплее высвечивается .

Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).

Как установить время измерения

Чтобы войти в режим установки времени, необходимо одновременно нажать кнопки и . На дисплее высветится , а затем числовое значение. С помощью кнопки устанавливаем необходимое значение в секундах от 1 до 9.

Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.

Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».

Для получения более подробной информации читайте инструкцию.

Что такое нагрузочная вилка для чего нужна

Проверка аккумуляторной батареи автомобиля на холостом ходу полного представления о состоянии АКБ не даст. аккумулятор должен выдавать достаточно большой ток, и при определенных типах неисправности проверка без нагрузки пройдет нормально. При подключении же потребителей напряжение такой АКБ просядет ниже допустимого.

Имитация нагрузки не так проста. Надо иметь достаточное количество резисторов нужного сопротивления или ламп накаливания.

Нагрузка АКБ с помощью автомобильной лампы накаливания.

Имитация «в боевых условиях» также бывает неудобной и малоэффективной. Например, чтобы покрутить стартер и при этом замерить ток, потребуется помощник, а кроме того, ток при этом может оказаться слишком велик. А если надо провести несколько замеров в таком режиме, есть риск разрядить батарею до минимума. К тому же есть проблема установки амперметра в разрыв силовой цепи, а измерительные клещи постоянного тока встречаются относительно редко и стоят они дороже обычных

Мультиметр с клещами постоянного тока.

Поэтому удобным прибором для более полной диагностики аккумуляторов является нагрузочная вилка. Это прибор представляет собой калиброванную нагрузку (или несколько), вольтметр и терминалы для подключения к клеммам батареи.
