4 тактный двигатель: подробно разбираем устройство и принцип работы, а так же отличие от двухтактного

Как устроен и работает четырехтактный движок

Работа 4-тактного двигателя позволяет вращать коленчатый вал, который передает движение на полный привод транспортного средства через кривошипно-шатунный механизм. Самая простая одноцилиндровая конструкция состоит из:

• металлический корпус, состоящий из крышки и блока цилиндров;
• цилиндр, внутри которого поршень движется вверх и вниз;
• впускной и выпускной клапаны, подающие топливную смесь в камеру сгорания и отводящие выхлопные газы;
• поршень, который сжимает топливную смесь, вызывая воспламенение, а также вращает маховик коленчатого вала и, как следствие, колеса автомобиля;
• свечи, подающие искру в цилиндр, воспламеняющий горючую смесь (в бензиновых моделях);
• системы маслоснабжения внутри силового агрегата для смазки и охлаждения движущихся частей;
• контур жидкостного охлаждения, отводящий излишки тепла от двигателя.

Модульный одноцилиндровый четырехтактный двигатель внутреннего сгорания.

Как работает четырехтактный двигатель:

1. Впуск (вращение кривошипа от 0 до 180 °): поршень опускается в нижнюю мертвую точку (PMI), впускной канал открывается одновременно, и смесь топлива и кислорода попадает в двигатель.
2. Сжатие (от 180 до 360 °): поршень поднимается в верхнюю мертвую точку (ВМТ), сжимая топливную смесь внутри.
3. Рабочий ход (от 360 до 540 °): топливо внутри цилиндра воспламеняется свечой зажигания (или по температуре — на дизельных двигателях) и поршень снова сбивается силой образовавшегося взрыва. Третий такт называется рабочим ходом, потому что именно в нем поршень совершает полезную работу, передавая крутящий момент на коленчатый вал, а затем на ведущее колесо (остальные такты ДВС происходят, наоборот, за счет движению кривошипно-шатунного механизма, поэтому КПД двигателя этого типа составляет около 40%).
4. Выхлоп (кривошипная система от 540 до 720 °): в это время открывается выход, и поршень возвращается в ВМТ, выталкивая выхлопные газы в выхлопную систему.

Рабочий цикл четырехтактного бензинового двигателя.

В чем особенность дизельных силовых агрегатов

Все ДВС можно разделить на две группы по принципу смесеобразования:

1. Бензин (карбюраторный или впрыскивающий) и газ — где топливо смешивается с воздухом перед поступлением в цилиндр.
2. Дизель: топливо впрыскивается непосредственно в камеру сгорания.

Рабочий цикл четырехтактного двигателя на дизельных силовых агрегатах немного отличается от такового на бензине. Камеры сгорания содержат кислород, который нагревается до температуры, достаточной для воспламенения топлива. Прежде чем поршень достигнет верхней мертвой точки, в цилиндр впрыскивается жидкое дизельное топливо, которое форсунки разбрызгивают небольшими каплями для более быстрой реакции с нагретым воздухом.

4-х тактный дизельный двигатель.

Многоцилиндровые модели

Чем больше цилиндров у четырехтактного двигателя, тем больше общий объем камер сгорания, поэтому силовые агрегаты автомобилей оснащены большим количеством цилиндров. Чаще всего это число четное, для сохранения сбалансированности установки, но встречаются и трехцилиндровые модели.

Классификация двигателей для многоцилиндровых автомобилей:

• В линию: на одном коленчатом валу, параллельно друг другу;
• V-образный — два ряда цилиндров на коленчатом валу, расположенные под углом;
• VR-образная — аналогична предыдущей, но имеет меньший угол развала (около 15o).

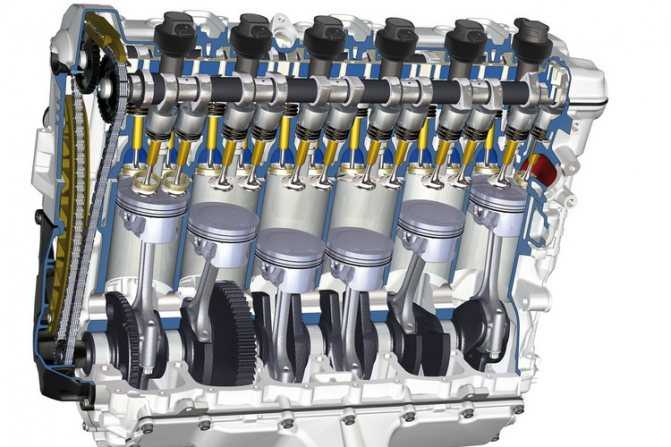

Двигатель внутреннего сгорания в ряду в разрезе.

Чтобы многоцилиндровый двигатель работал плавно, ходы разных цилиндров должны чередоваться в определенной последовательности и через равные промежутки времени. Примерный порядок работы четырехцилиндрового двигателя внутреннего сгорания:

Порядок работы цилиндров на ВАЗ-2109.

От чего зависит мощность четырехтактного мотора

Основными параметрами, влияющими на мощность силового агрегата, являются:

• общий объем цилиндров;
• частота вращения вала двигателя;
• прохождение входных и выходных отверстий;
• уровень сжатия топливной смеси.

Схема турбонаддува двигателя с турбонаддувом.

Отличие двухтактного двигателя от четырёхтактного

Авто владельцы задаются вопросом: что лучше двухтактный или четырехтактный двигатель. Однозначного ответа нет, у каждого механизма положительные и отрицательные стороны, зависящие от предъявляемых к мотору требований.

Казалось бы, мощность мотора выполняющего два такта, в сравнении с равнозначным мотором, выполняющим четыре такта, больше, а значит он лучше. Однако, реальность сложней. На практике, возникают дополнительные утраты: частичное попадание и смешивание газовой отработки со свежим горючим, выброс части топлива при продувке. Результат, при выполнении одинакового цикла, агрегат, выполняющий два такта, по показателю экономичности уступает агрегату с четырьмя тактами.

Различен способ смазки силовых установок на четыре и два такта. Установка на два такта смазывается посредством смешивания масла для мотора и бензина. В четырёхтактном агрегате предусмотрен механизм смазки с использованием насоса, который расходует масла столько, сколько требует эксплуатация установки.

Двухтактные моторы не имеют клапанов, роль детали играет поршень, он открывает и закрывает отверстия впуска и выпуска. Отсутствие механизмов газораспределения упрощает силовой агрегат, делая обслуживание простым. Мощность установки, выполняющей два такта, считается выше, так как её цикличность выше. Однако, не полностью используя поршневой ход, потери мощности при продувке и остатках отработанных газов снижают показатель мощности.

Что бы было легче определить, какой двигатель лучше, двухтактный или четырёхтактный, представим краткое описание обоих силовых установок в виде таблицы:

Четырёхтактная силовая установка	Двухтактная силовая установка
Рабочий процесс – оборотов коленчатого вала два.	Рабочий процесс — оборотов коленчатого вала один.
Воспламенение рабочей жидкости происходит каждый раз при совершении второго оборота, как следствие, неравномерное распределение импульса и использование противовеса для устранения биений.	Воспламенение рабочей жидкости происходит каждый раз при совершении оборота, как следствие, равномерное распределение импульса, работа мотора сбалансирована лучше.
Агрегат тяжёлый.	Агрегат лёгкий.
Сложная конструкция силовой установки, присутствует газораспределительный механизм.	Простота конструкции, отсутствие клапанов.
Агрегат дорогой.	Стоимость ниже четырёхтактного.
Сложные устройства и механизмы приводят к заниженному показателю механического коэффициента полезного действия.	Механический коэффициент полезного действия выше, чем у агрегата с четырьмя тактами.
Полное удаление паров отработки, следствие, повышенный показатель производительности.	Остатки отработки смешиваются с новым горючим, из-за чего производительность мотора ниже.
Рабочая температура ниже.	Рабочая температура мотора выше из-за нарушения смесеобразования.
Охлаждение жидкостное.	Охлаждение воздушное.
Расход топлива ниже.	Показатель расхода топлива увеличен, обусловлено смесеобразованием и продувкой.
Габариты силовой установки увеличены.	Габариты силовой установки ниже.
Требует применения сложных механизмов смазки.	Механизм смазки прост.
Работа агрегата менее шумная.	Агрегат работает с большим шумом.
Клапанный механизм газораспределения.	Функцию механизма газораспределения выполняет поршень и каналы.
Показатель использования тепла эффективен.	Показатель использования тепла не эффективен.
Расход масла занижен.	Показатель расхода масла завышен, поскольку часть смазки выбрасывается с отработанными газами.

Применять двигатель, выполняющий два такта при работе, целесообразно в моменты, когда речь не идёт об экономии топлива и смазки, а на первом месте стоят габариты и вес установки.

В то же время, в конструкции двухтактного двигателя кроется потенциал, который никак не удается реализовать на практике. Расчетный показатель мощности и экономичности в этом агрегате высок, сложность реализовать возникает из-за тонкости настроек. Возможно, в скором будущем благодаря применению электронных датчиков и механизмов контроля и настроек, двухтактным агрегатам удастся занять лидирующие позиции на автомобильном рынке.

Чем отличается двухтактный двигатель от четырехтактного

Характеристика	Четырехтактный двигатель	Двухтактный двигатель
Мощность	Меньшая мощность из-за большего количества тактов. Наддув дает дополнительную мощность.	При одинаковых оборотах, диаметре цилиндра и хода поршня мощность (теоретически) в 2 раза больше. На практике, из-за механических потерь – примерно в 1,5 раза.
Эксплуатационные качества	Больший эксплуатационный ресурс. Процесс ремонта может протекать сложнее, должен осуществляться с использованием сложного оборудования.	Простота конструкции, ремонта. Отсутствие сложных устройств: карбюратора, клапанов. Преимущество по показателю равномерности вращения коленвала. Меньший эксплуатационный ресурс из-за более высокой температурной нагрузки на поршневой механизм.
Экономичность	Низкий, по сравнению с двухтактным расход топлива и масла. Более высокие затраты на ремонт.	Высокие затраты мощности на продувочный насос, недостаточная очистка цилиндра от выхлопных газов. Минус – высокий расход топлива и масла, которое приходится заливать в топливо.
Вес	Больше двухтактного.	Меньший вес за счет отсутствия крупногабаритных сложных деталей.
Размер	Больше двухтактного.	Меньший размер за счет отсутствия крупногабаритных сложных деталей.
Цена	Выше двухтактного.	Ниже четырехтактного.
Сфера применения	Двигатели средней и большой мощности, в том числе стационарные. Используются как двигатель под инверторный генератор. Популярна их установка на снегоходы «Рысь» и «Тайга», мотороллеры «Муравей».	Плавсредства, сельскохозяйственная и мототехника, малолитражные автомобили.

Таким образом, четырехтактные двигатели дороже сопоставимых по объему двухтактных и сложнее в эксплуатации. В тоже время они имеют больший срок эксплуатации и более экономичны. Четырехцилиндровый 4 тактный двигатель часто ставится на автомобили и тракторы, на инвертор-генераторы.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

История

Патент 1904 года на двигатель с верхним расположением клапанов Buick.

Предшественники

Первые двигатели внутреннего сгорания были основаны на паровых двигателях и поэтому использовали золотниковые клапаны . Так было и с первым двигателем Отто , который впервые был успешно запущен в 1876 году. Поскольку двигатели внутреннего сгорания начали развиваться отдельно от паровых двигателей, тарельчатые клапаны стали все более распространенными, и большинство двигателей до 1950-х годов использовали боковой клапан (с плоской головкой) дизайн.

Начиная с Daimler Reitwagen 1885 года , в некоторых автомобилях и мотоциклах использовались впускные клапаны, расположенные в головке цилиндров, однако эти клапаны были с вакуумным приводом («атмосферным»), а не с приводом от распределительного вала, как в типичных двигателях OHV. Выпускной клапан (ы) приводился в действие распределительным валом, но находился в блоке двигателя, как и в двигателях с боковым клапаном.

В прототипе дизельного двигателя 1894 года использовались верхние тарельчатые клапаны, приводимые в действие распределительным валом, толкателями и коромыслами, поэтому он стал одним из первых двигателей OHV. В 1896 году Уильям Ф. Дэвис получил патент США 563 140 на двигатель с верхним расположением клапанов с жидкой охлаждающей жидкостью, используемой для охлаждения головки блока цилиндров. но работающей модели построено не было.

Серийные двигатели OHV

В 1898 году производитель велосипедов Уолтер Лоренцо Марр в США построил прототип моторизованного трехколесного велосипеда с одноцилиндровым двигателем с верхним расположением клапанов. Марра наняла компания Buick (тогда называвшаяся Buick Auto-Vim and Power Company ) в 1899–1902 годах, где конструкция двигателя с верхним расположением клапана была доработана. В этом двигателе использовались коромысла, приводимые в действие толкателями, которые, в свою очередь, открывали клапаны параллельно поршням. Марр вернулся в Buick в 1904 году (построив небольшое количество автомобилей Marr Auto-Car с первым известным двигателем, в котором использовался верхний распределительный вал), в том же году, когда Buick получил патент на конструкцию двигателя с верхним расположением клапанов. В 1904 году первый в мире производство OHV двигатель был выпущен в Buick Model B . Двигатель имел плоско-сдвоенную конструкцию с двумя клапанами на цилиндр. Этот двигатель оказался очень успешным для Buick: в 1905 году компания продала 750 таких автомобилей.

Несколько других производителей начали производить двигатели с верхним расположением клапанов, например, вертикальный 4-цилиндровый двигатель братьев Райт 1906–1912 гг . Однако двигатели с боковым расположением клапанов оставались обычным явлением до конца 1940-х годов, когда их начали постепенно выводить из эксплуатации для двигателей OHV.

Верхние кулачковые двигатели

Первый двигатель с верхним распределительным валом (OHC) появился в 1902 году, однако в течение многих десятилетий использование этой конструкции в основном ограничивалось высокопроизводительными автомобилями. Двигатели OHC постепенно стали более распространенными с 1950-х по 1990-е годы, и к началу 21-го века в большинстве автомобильных двигателей (за исключением некоторых североамериканских двигателей V8) использовалась конструкция OHC.

В 1994 году на автогонке Indianapolis 500 Team Penske участвовала в автомобиле с двигателем Mercedes-Benz 500I, изготовленным по индивидуальному заказу . Из-за лазейки в правилах двигателю с толкателем было разрешено использовать больший рабочий объем и более высокое давление наддува, что значительно увеличило его выходную мощность по сравнению с двигателями OHC, используемыми другими командами. Команда Penske квалифицировалась с поул-позицией и выиграла гонку с большим отрывом.

В начале 21 века несколько двигателей V8 с толкателем от General Motors и Chrysler использовали переменный рабочий объем для снижения расхода топлива и выбросов выхлопных газов. В 2008 году на Dodge Viper (четвертое поколение) был представлен первый серийный двигатель с толкателем, в котором используется система изменения фаз газораспределения .

Рабочий цикл

Последовательность тактов выглядит так:

• Такт впуска. За счет вращения коленвала поршень из самой верхней точки идет в самую нижнюю, кулачки распредвала открывают клапан на впуск. Через него всасывается смесь.
• Такт сжатия. Коленвал толкает поршень вверх, впускной клапан закрывается, выпускной остается закрытым. Температура и давление в цилиндре растут.
• Такт расширения. Перед завершением сжатия, свеча зажигания воспламеняет смесь. Топливо сгорает, смесь расширяется и двигает поршень. Связанный с поршнем шатун передает вращательный момент коленвалу. При расширении газы проделывают работу, поэтому ход коленвала называется рабочим. Угол «недоворота» коленвала, который еще не довел поршень до максимальной верхней точки называется углом опережения зажигания (фазой газораспределения). Это делается, чтобы смесь успевала сгореть к моменту достижения поршнем нижней точки. Для повышения эффективности ДВС надо регулировать угол при повышении оборотов. Эти углы регулируются электронной системой автомобиля.
• Такт выпуска. При достижении поршнем самой нижней точки, сила давления вытесняет выхлопные газы из цилиндра через открывшийся выпускной клапан. После достижения поршнем верхней точки выпускной клапан вновь закрывается, рабочий цикл повторяется.

Дизельный двигатель для мотоблоков

На сегодняшний день китайские мотоблоки являются очень популярными на рынке техники сельскохозяйственных нужд. Они максимально подходят всем фермерам, которые пытаются найти баланс между приемлемой ценой и высоким качеством. При выборе китайского дизельного мотоблока необходимо очень тщательно изучить все характеристики его двигателя. Зачастую двигатели для мотоблоков производят известные торговые марки.

Между китайскими и европейскими мотоблоками не существует принципиальной разницы, что лишь упрощает их эксплуатацию и обслуживание. Во время их производства применяются те же самые кинетические связи, что значительно повышает уровень унификации и стандартизации необходимого оборудования и комплектующих частей.

Где применяется

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров. Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.

На 4-х тактные силовые агрегаты обратили внимание и энергетики. Используют их для питания стационарных и аварийных электрогенераторов, установленных в местах, где линии электропередач подвести невозможно или экономически нецелесообразно

Кроме того, такие генераторы устанавливают на объектах, где отключение подачи электроэнергии невозможно (больницы, банки, воинские части и пр.).

Как Отто двигатель разрабатывал

Агрегат, изобретенный ученым по имени Альфонс Бо де Роша, а затем построенный немецким инженером Николаусом Отто в 1867 году, в те годы считался максимумом технологичности и практически совершенством. Аналогов для него просто не существовало. Мотор был очень недорогим в эксплуатации, имел компактные размеры, а также ему не нужно было частое обслуживание.

Работа четырехтактного двигателя была построена по четкому алгоритму. Сегодня его называют «циклом Отто». В 1875 г. Николаус Отто в своей компании выпускал больше, чем 600 двигателей за год.

Читать также: Подшипник как определить размер

Сколько цилиндров бывает в двигателе

На всем протяжении истории машиностроения инженеры и конструкторы преследуют одну цель – получение максимальной отдачи от двигателя. Для ее достижения разрабатывались все более мощные моторы с различным количеством цилиндров – от 1 до 16, принимались и принимаются попытки размещения «лошадиных сил» в как можно меньшем объеме подкапотного пространства.

Двигатели с одним цилиндром устанавливаются в мини-тракторах, маломощных мопедах и мотоциклах. Для более мощной мототехники требуется уже 4-тактный 2-цилиндровый мотор.Современные трехцилиндровые ДВС преимущественно ставятся на малолитражных легковых автомобилях и для повышения мощности оснащаются турбиной.

Двигатели пятицилиндровые не столь популярны. Ранее они широко использовались такими гигантами мирового автопрома, как Volkswagen,Volvo,Audi

Шести- и 8 цилиндровые двигатели также популярны. Несмотря на общемировую практику уменьшения числа цилиндров за счет турбирования, такие ДВС постепенно теряют свои позиции. Многие автоконцерны в последние годы отказываются от восьмицилиндровых в пользу 6 цилиндровых двигателей, особенно это заметно по рынку мощных легковых машин.

ДВС с 7 или 9 цилиндрами применяются в авиатехнике. В автопромышленности они не используются, за редким исключением – в тюнингованных моделях. 10- и 11-цилиндровые в автомобилестроении также большая редкость. Полюбоваться «десяткой» можно на спорткаре Audi R8.

Двигатель с 12 цилиндрами в автопромышленности использовался более широко. Но из-за ужесточения экологических норм их производство неумолимо сокращается.

Существуют также ДВС с 14, 16, 18, 20, 24, 28, 32 и 64 цилиндрами. Они представляют собой сочетание нескольких двигателей с меньшим количеством цилиндров и в производстве автомобилей практически не применяются.

Особенности работы 4-х тактного двигателя

В двухтактном моторе смазывание поршневых и цилиндровых пальцев, коленвала, поршня, подшипника и компрессорных колец проводят, заливая масло в бензин. Коленчатый вал 4тактного мотора располагается в масляной ванне, что является существенным отличием. Именно поэтому отсутствует необходимость смешивать топливо и добавлять масло. Все, что необходимо сделать владельцу автомобиля — наполнить бензином топливный бак.

Автовладельцу, таким образом, незачем приобретать специальное масло, без которого не может функционировать двухтактный мотор. Кроме того, при наличии четырехтактного мотора на поршневом зеркале и на стенах глушителя уменьшается количество нагара

Еще одно важное отличие — в двухтактном моторе в выхлопную трубу выплескивается горючая смесь, что обусловлено его устройством

https://youtube.com/watch?v=Pby7ms9Smiw

Следует признать, что у четырехтактных двигателей также имеются небольшие недостатки. Например, у них не особо качественными являются рабочие моменты по регулированию теплового клапанного зазора.

Турбореактивный двигатель

Турбореактивный двигатель работает по тому-же принципу что и ракетный, с той лишь особенностью, что необходимый для горения кислород он берет из атмосферы. По своей конструкции он наиболее эффективен на больших высотах с разряженным воздухом.

Момент схожести: топливо беспрерывно сгорает в камере сгорания как и в ракетном. Расширевшийся газ покидает камеру сгорания через сопла, образуя тягу в обратном направлении.

Отличия: На своем пути из сопла некоторое количество давления газа ипользуется, чтобы раскрутить турбину. Турбина — это серия винтов, соединенныходним валом. Между каждой парой винтов находится статор (направляющий аппарат компрессора). Этот аппарат помогает газу проходить через лопасти винтов более эффективно.

Перед двигателем турбинный вал раскручивает компрессор. Компрессор работает схоже с турбиной, только в обратную сторону. Его функцией является повышение давления воздуха, попадающего в двигатель. Турбина выталкивает воздух, а компрессор засасывает.

Особенности работы многоцилиндровых двигателей

Работа четырехцилиндрового однорядного двигателя

Многоцилиндровые двигатели, как уже отмечалось в предыдущей статье, представляют собой конструкцию, объединяющую в единое целое несколько одноцилиндровых двигателей с одним общим коленчатым валом. При этом количество рабочих ходов за два полных оборота коленчатого вала (720˚) в таком двигателе, при работе по четырехтактному циклу, будет равно количеству цилиндров. В каждом цилиндре протекают одинаковые рабочие процессы, но не одновременно. Для того, чтобы представить работу многоцилиндрового двигателя, необходимо знать порядок чередования одноименных тактов по цилиндрам и интервалы одноименных тактов в различных цилиндрах. Эти интервалы определяют в углах поворота коленчатого вала, принимая за начало отсчета нахождение поршня в верхней мертвой точке (ВМТ).

Для уменьшения локальной нагрузки на коленчатый вал выбирают такой порядок работы цилиндров, чтобы такты расширения (рабочего хода) не протекали одновременно в смежных цилиндрах. Кроме того, при чередовании тактов рабочего хода в удаленных друг от друга цилиндрах способствует более эффективному и равномерному охлаждению двигателя.

Очевидно, что у четырехтактного четырехцилиндрового однорядного двигателя одноименные такты должны следовать через 180˚ угла поворота коленчатого вала. Следовательно, и шатунные шейки коленчатого вала должны быть расположены под углом 180˚, т. е. лежать в одной плоскости. При этом шатунные шейки первого и четвертого цилиндров направлены в одну сторону относительно оси коленчатого вала, а шатунные шейки второго и третьего цилиндров – в противоположную сторону. Это обеспечивает равномерное чередование рабочих ходов в цилиндрах двигателя. Последовательность чередования одноименных тактов в различных цилиндрах двигателя в течение его рабочего цикла называется порядком работы цилиндров двигателя.

Для четырехцилиндрового рядного двигателя возможны два варианта чередования тактов в цилиндрах: 1-2-4-3 и 1-3-4-2 (нумерация цилиндров ведется от передней части двигателя по ходу автомобиля или, в случае с поперечным расположением двигателя, со стороны, противоположной маховику). С точки зрения описанных выше требований оба порядка работы цилиндров равноценны, поэтому применяются в разных двигателях, устанавливаемых на автомобилях. Так, например, на автомобильных двигателях, используемых Горьковским автомобильным заводом (ГАЗ-3102, ГАЗ-2410 т. п.) обычно используют последовательность работы цилиндров 1-2-4-3, а на двигателях автомобилей ВАЗ и Москвич – 1-3-4-2.

Работа четырехтактного четырехцилиндрового рядного двигателя с порядком работы цилиндров 1-3-4-2 подробно описана в Таблице 1.

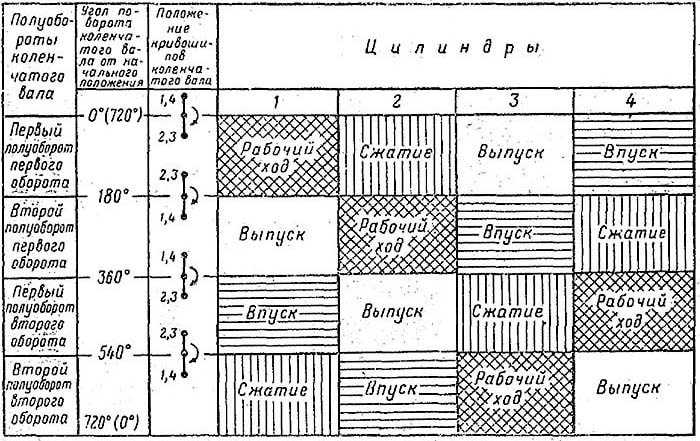

Таблица 1. Работа однорядного четырехцилиндрового двигателя

Источник

Одноцилиндровый двигатель — Википедия

Материал из Википедии — свободной энциклопедии

Одноцилиндровый двигатель внутреннего сгорания — простейший поршневой двигатель внутреннего сгорания, имеющий всего один рабочий цилиндр. Одноцилиндровый двигатель является полностью несбалансированным и имеет неравномерный ход. Одноцилиндровые двигатели характеризуются наименьшим отношением площади поверхности рабочего цилиндра к рабочему объёму по сравнению с многоцилиндровыми двигателями, что обеспечивает наименьшие потери тепла в рабочем процессе и высокий индикаторный к.п.д. В то же время одноцилиндровые двигатели характеризуются существенной большей тепловой и механической напряжённостью деталей по сравнению с многоцилиндровыми двигателями. Удельная масса одноцилиндровых двигателей выше чем у многоцилиндровых такого же рабочего объёма.

В прошлом одноцилиндровые двигатели (благодаря простоте устройства) были широко распространены а их рабочий объём был практически не ограничен сверху — на судах и в стационарных установках встречались малооборотистые одноцилиндровые двигатели с рабочим объёмом до 12 л (например дизельный калоризаторный двигатель «Пионер» мощностью 33 кВт, выпущенный на заводе «Русский дизель»). В настоящее время распространение одноцилиндровых двигателей также достаточно широко, по причине их простоты, малой стоимости и малой массы, но рабочий объём ограничен.

Наименьшим рабочим объёмом характеризуются одноцилиндровые двигатели для авиамоделей — 1 см³ — 10 см³. Бензиновые двухтактные двигатели ручных газонокосилок (триммеров) имеют рабочий объём 15 см³ — 36 см³. На мотопилах применяются двигатели с рабочим объёмом 36 см³ — 100 см³. На мопедах применяются одноцилиндровые двигатели рабочим объёмом немного меньше 50 см³. Для привода небольших электрических генераторов применяют одноцилиндровые двигатели рабочим объёмом 60 см³ — 420 см³ (дизель Yanmar L100). На мотоциклах нашли применение одноцилиндровые двухтактные двигатели рабочим объёмом 125 см³ — 350 см³. Например, российский мотоцикл «ИЖ-Планета» имеет один из самых крупных в мире серийных одноцилиндровых двухтактных двигателей рабочим объёмом 346 см³. Четырёхтактные мотоциклетные двигатели обладают рабочим объёмом до 800см³(suzuki dr800).

Для тракторов ДТ-14 и самоходных шасси ДСШ-14 выпускался одноцилиндровый дизельный двигатель рабочим объёмом 1,03 л и мощностью 14 л.с. В Китае по состоянию на 2013 год продолжают выпускаться разработанные в 1930-х годах одноцилиндровые дизельные двигатели S1100 и S1115 рабочим объемом 905 см³ и 1194 см³ соответственно. Эти двигатели широко применяются для привода тяжелых мотоблоков и небольших тракторов.
