Заправка кондиционера фреоном: бытовые установки, проведение работ своими руками

Как заправить кондиционер в машине своими руками

После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.

Необходимые инструменты и материалы

• стандартный баллон фреона определённой марки;
• метрологическая станция (только при полной замене);
• тройной переходник с выводом для манометра;
• вентиль;
• шланг низкого давления;
• манометр;
• штуцер для определённой марки авто (соединительная муфта).

Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.

Пошаговая инструкция

1. Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.

Внимание!
Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений.

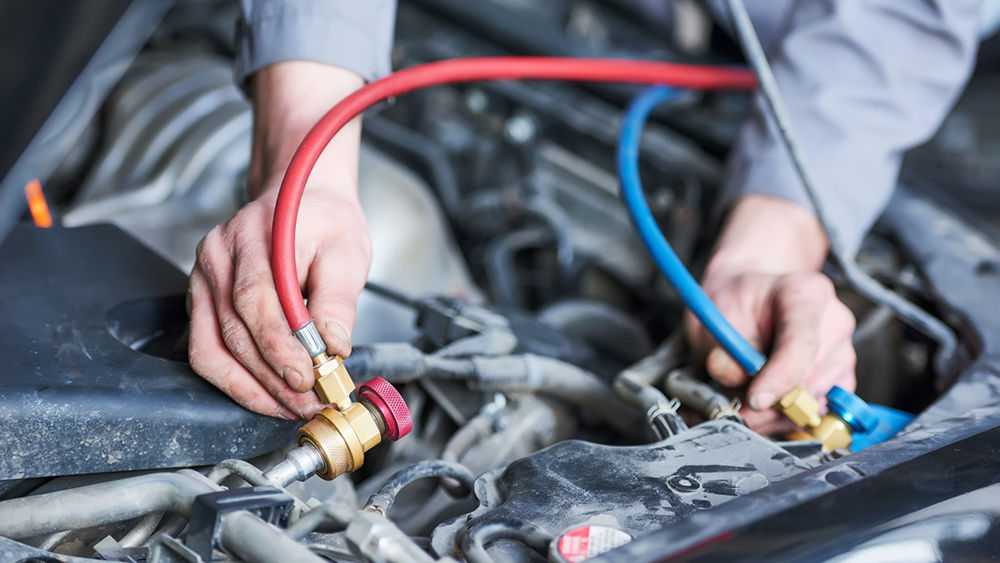

Красная стрелка– трубка низкого давления, синяя– высокого.

1. К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
2. Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
3. Установить тройник на вентиль баллона.
4. Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
5. Включить климатическую установку в салоне на полный режим.
6. Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.

Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.

Ошибки при заправке

• Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
• Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
• Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
• Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
• Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
• Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
• Заправка системы при некалиброванных либо изношенных датчиках.

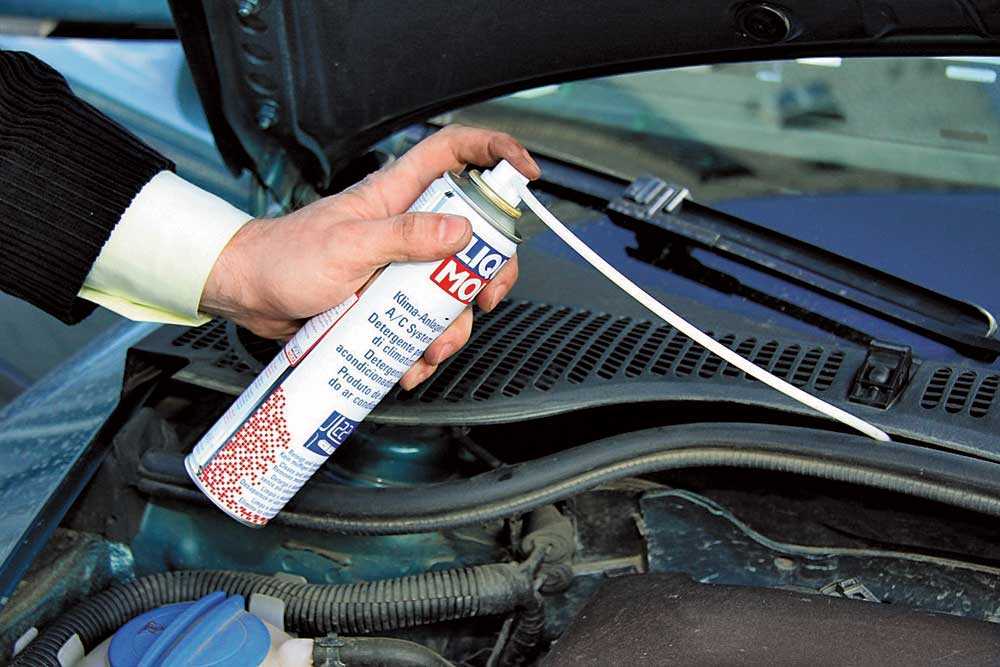

Соблюдение чистоты

Хотелось бы в идеале, чтобы воздух, которым мы дышим, был максимально чистым, но в условиях мегаполиса, а тем более автомобильной трассы, такое пожелание, мягко говоря, слабо выполнимо. На страже здоровья водителя и пассажиров в автомобиле стоят салонные фильтры

Поэтому крайне важно регулярно производить их замену, чтобы избежать накопления в атмосфере салона выхлопных газов извне

Правильно это сделать могут на станции техобслуживания. Эта процедура необходима для удаления колонии бактерий, плесени или даже мха, которые способны появиться в испарителе при неправильной и длительной эксплуатации автокондиционера.

О нежелательных симптомах вы узнаете по неприятному запаху из системы кондиционирования. Не игнорируйте его. Продолжительное использование такой системы приводит к заболеваниям органов дыхания, астме, аллергии. Поэтому соблюдение чистоты – это важный пункт не только для эксплуатации салонного кондиционера, но и для вашего здоровья.

Как проверить фреон в кондиционере

Вначале рассмотрим способ измерения давления в системе кондиционирования. Для этой цели используется некий прибор, имеющийся у каждого мастера-холодильщика, называемый манометрическим коллектором.

Он представляет собой 2 манометра с отдельными трубками разных цветов (как правило), закрепленных на общем коллекторе с вентилями.

Для проведения измерений необходимо трубку от каждого манометра подсоединить к сервисным штуцерам, расположенным на боковой панели наружного блока кондиционера. Найти их нетрудно: штуцеры – это вентили, к которым подключены и магистральные трубки с фреоном. После этого нужно запустить сплит-систему в режиме охлаждения и открыть вентили. Один датчик, присоединенный к трубке низкого давления, покажет его значение перед входом в компрессор. Второй – на выходе из конденсатора, причем эти цифры могут отличаться.

Более того, данный параметр колеблется в зависимости от температуры окружающей среды и воздуха внутри помещения. В интернете вы можете найти советы, что надо ориентироваться на данные, нанесенные на металлическую табличку, как на фото:

На табличках кондиционеров указано не рабочее, а максимальное (discharge) и минимальное (suction) давление, поэтому при выполнении измерений опираться на него нельзя. Показания ваших манометров все равно не совпадут с этими данными.

Теперь немного теории о работе системы кондиционирования. Фреон R410 либо R22, которыми заправляют современные сплит-системы, находится в замкнутом объеме. Если температура окружающей среды возрастает, то хладагента испаряется больше, соответственно, начинает расти давление в магистрали кондиционера. И наоборот, при ее понижении больше фреона находится в жидком агрегатном состоянии и давление падает. Какой из вышесказанного можно сделать вывод?

Зависимость от внешней температуры и свойств самого хладагента не позволяет установить фиксированные значения давления, указывающие на его достаточное количество в системе.

Практические наблюдения некоторых специалистов по обслуживанию сплит-систем гласят о следующих приблизительных цифрах. Манометр, подключенный к магистрали кондиционера с хладоном R410 при температуре на улице от 25 до 30 °С покажет около 6.5 Бар, а при +15 – 5 Бар. Если агрегат заправлен фреоном R22, то при тех же значениях температуры окружающего воздуха датчик покажет 4.5 и 3.5 Бар соответственно.

Повторяем, эти показатели давления весьма приблизительны и не могут служить основанием определять, достаточно ли в кондиционере фреона. А что же может? С точки зрения рядового пользователя – только наблюдение за некоторыми признаками. О недостаточном количестве хладагента свидетельствует:

• непрерывно работающий компрессор – один из верных признаков недостачи;
• ухудшение эффективности охлаждения или полный отказ этого режима;
• появление инея на внешнем теплообменнике;
• обледенение вентилей на внешнем блоке, куда присоединены магистральные трубки.

Проблемы с электроникой

Это наиболее сложная ситуация. Электронная плата управления влияет на каждый элемент системы. Если она дала сбой, могут быть много симптомов. Определить, что с ней случилось может только специалист.

Если ни одно из описанных выше решений не помогло – ищите кондиционерщика. Лучше всего это сделать на портале поиска специалистов profi.ru. Доверяйте только проверенным мастерам с хорошими отзывами.

В этой публикации мы рассмотрели все причины, почему кондиционер не греет или делает это плохо. Надеемся, она была вам полезной. Не забудьте сохранить ее себе на стену и поделиться с друзьями!

Нестандартные звуки

Работающий кондиционер издает равномерный, негромкий шум, что вполне естественно. Но при поломках сплит-система начинает «звучать» странно.

По характеру издаваемого шума можно определить характер поломки:

Неравномерное гудение внешнего блока. Такой звук возникает при засорении внутреннего наполнения. Особенно громко звучит вентилятор, на лопастях которого осела грязь. Иногда неравномерный шум говорит о поломке одной из лопастей. Решит проблему качественная внутренняя очистка или замена вентилятора.

Неравномерное гудение внешнего блока

• Бульканье. Такой звук не всегда говорит о поломке. Но если он раздается постоянно на протяжении нескольких дней, стоит провести диагностику. Бульканье может возникать при попадании воздуха в дренажную трубку. В этом случае образовавшийся конденсат не успевает вытечь и скапливается в трубке. Устранить неисправность помогает установка трубки под нужным углом.
• Хлюпанье. Такой звук появляется, если блоки кондиционера некачественно закреплены. Поможет плотное затягивание всех крепежных элементов и трубок. Наружный блок нужно выставить с использованием строительного уровня.

Уровень масла в автокондиционере

Наличие нужного количества масла критически необходимо, так как от этого зависит нормальное функционирование всех узлов, смазка движущихся частей.

При включенном климат-контроле мало находится в движении, циркулируя и смазывая все трущиеся и движущиеся детали, прежде всего в кондиционере.

При включении давление масла пропадает, но оно остается в виде пленки на деталях.

Чтобы проверить уровень масла нужно поступить так:

1. включить автокондиционер и дать ему поработать порядка 20 минут.
2. посмотреть в смотровом окошке уровень.

Уровень должен находится выше минимального положения (его показывает специальная черточка, обозначенная литерами MIN).

Слишком много масла тоже вредно. Визуально уровень должен быть не выше, чем 1/8 смотрового окошка. Отсчет ведется от его нижней части.

Обычно имеется соответствующая отметка-черточка с надписью MAX.

Масло не должно содержать пузырьки и пенится. Присутствие пузырьков означает, что в жидкость попал хладагент, что обозначает его утечку, которую нужно устранить.

Отверстие для залива масла в систему.

Показатель давления в системе климат-контроля проверяют специальной передвижной манометрической установкой или же на стационарном стенде, к которому подгоняют проверяемый автомобиль. Значение проверяется во время работы автокондиционера.

В автомобильном кондиционере предусмотрена для такой проверки сервисные отверстия, закрытые заглушками. В них вкручивается переходник стенда.

Нормально работающая система низкого давления (магистраль всасывания) должна обеспечивать давление около 2 бар.

В магистрали высокого давления (нагнетания) показатель должен находится в пределах 9-12 бар.

При меньшем значении что-то с компрессором и он не развивает нужную силу.

Алгоритм заправки автокондиционера фреоном

Для выполнения этой операции необходимо подготовить следующие инструменты, приборы и расходные материалы:

• шланги;
• манометр;
• заправленный фреоном баллон;
• переходник.

Первое, что необходимо сделать – найти в моторном отсеке магистраль, по которой циркулирует хладагент. Затем нужно отыскать отверстие для заправки фреона и зачистить его посредством использования специального колпачка. Место вокруг отверстия также нужно тщательно прочистить и постараться после снятия колпачка как можно быстрее надеть заправочный шланг.

Выполнить заправку самостоятельно не получится, поэтому пригласите помощника, который запустит силовой агрегат и будет поддерживать его работу на холостых оборотах при показаниях тахометра в районе 1500 об/минуту. После этого ему нужно включить кондиционер, выставив регулятор на максимальный уровень охлаждения. В это время вам необходимо приготовить баллон с фреоном к заправке: перевернуть, открыть кран, открыть на шланге вентиль низкого давления и подключить ёмкость с хладагентом к магистрали. Все эти операции следует осуществлять при уже включённой системе кондиционирования с максимальной быстротой.

Пока происходит заливка фреона в магистраль, вам нужно будет контролировать этот процесс, следя за шкалой манометра. Для разных моделей автокондиционеров уровень номинального значения давления разный, изучите этот момент до начала заправки. Если нужной цифры не нашли – ориентируйтесь на показатель 285 кПа. При этом нужно следить, чтобы в хладагент не попал воздух – в окошке на ресивере в этом случае будут видны пузырьки. Всё это время двигатель должен работать на холостых оборотах. Заканчивать заправку следует, когда температура воздуха, поступающего в салон из кондиционера, опустится до 6 – 8 градусов. Для этого нужно перекрыть вентиль и вынуть баллон из заправочного отверстия.

Весь процесс можно и нужно изучить, просмотрев несколько разных видеороликов, которые доморощенные специалисты выкладывают в YouTube.

Принцип работы кондиционера

Сразу же нужно сказать, что абсолютно любой кондиционер в транспортном средстве, не зависимо от самого автомобиля, работает по одному принципу. Рабочая жидкость — хладагент — циркулирует по шлангам и магистралям системы, а при прохождении через компрессорное устройство жидкость сжимается. После этого она поступает по шлангам, отдавая им тепло. При снижении величины давления в системе фреон остывает, а холодный воздух в этот момент поступает в салон авто.

Контроль рабочего давления осуществляет датчик низкого давления, располагающийся на одной из магистралей. С помощью этого устройства есть возможность точного определения объема жидкости, необходимой для оптимальной работы компрессорного устройства. Если нужно, датчик может включить или отключить узел во время работы.

1. Когда водитель жмет на кнопку активации, в первую очередь включается электромагнитная муфта. При этом прижимной диск намагничивается к шкиву, издав соответствующий звук — щелчок.
2. Посредством ременной передачи шкив начинает вращаться, это способствует запуску компрессорного устройства. Компрессор предназначен для сжатия хладагента, что способствует подаче жидкости по трубопроводам на радиатор. Здесь жидкость охлаждается, этому способствует также работа вентилятора. Если в это время машина едет, то конденсор также обдувается воздушным потоком.
3. После того, как хладагент будет охлажден, происходит его конденсирование, в результате фреон выходит из конденсора в жидком состоянии. Теперь расходный материал поступает в ресивер осушитель, проходя через который, он очищается от загрязнений и различных продуктов износа. Обычно рядом с осушителем или прямо на нем располагается смотровое отверстие, через которое можно определить примерный объем жидкости в системе. Но в зависимости от конструктивных особенностей транспортного средства этого отверстия может и не быть.
4. Когда фреон очистится, он будет передаваться дальше в сторону салона машины, где выполняет свою основную функцию. В этом время жидкость циркулирует через ТРВ — клапан, который обычно расположен на трубопроводе, в результате фреон поступает в испаритель. Фактически данный клапан представляет собой дроссель.
5. Из испарителя начинает выходить насыщенный пар, его температура соответствует температуре кипения. Затем клапан ТРВ закрывается. Хладагент начинает преобразовываться в состояние газа, в результате чего он охлаждается. Испарительный узел представляет собой тот же радиаторы, только с меньшими габаритами. В итоге газ охлаждает испарительный узел, а благодаря вентилятору образовавшийся холод подается в салон машины. На этом круг замыкается и повторяется вновь (видео снял Михаил Борщенко).

Устройство и ремонт кондиционера (компрессора) автомобиля

Доброго времени суток, уважаемые автомобилисты! Если у вас спросить, — как вы думаете, кто придумал устанавливать кондиционер в автомобиль, вы, естественно, догадаетесь. Без сомнений – да. Кто, как не американцы с их вечным желанием чувствовать себя комфортно всегда и везде.

Идея установки автокондиционеров в авто витала в воздухе ещё в 1933 году. Но, первые кондиционеры стали устанавливать на авто лишь в 1939 году. Это был Packard ручной сборки. Кондиционер того времени являлся очень дорогим и неэффективным удовольствием. При стоимости авто того времени в $800, установка автокондиционера обходилась в $280.

При этом всё оборудование кондиционера, помимо подкапотного пространства и салона, занимало ещё и половину багажника. Но, прогресс не стоит на месте, и современные автомобильные кондиционеры, конечно же, в корне отличаются от своих предков.Устройство кондиционера автомобиля

Автомобильный кондиционер – это устройство для обеспечения кондиционирования и очищения воздуха в салоне автомобиля. Как правило, составляет единое целое с системой вентиляции и отопления салона авто. Принцип работы автокондиционера аналогичен принципу работы обычного бытового холодильника.

Особенность автомобильного кондиционера в том, что в качестве питания используется не электричество, а мощность двигателя, которая передается с коленвала посредством приводного ремня. Конструктивно автокондиционер является герметичной системой, которая заполняется хладагеном и специальным маслом, которое необходимо для смазки всей системы, особенно компрессора.

Итак, устройство и принцип работы  кондиционера автомобиля:

Автомобильный кондиционер, как и всё на этом свете, ломается. Неисправности автокондиционера возникают либо от естественных факторов, либо при несвоевременном обслуживании, т.е. по вине автовладельца.

Большую часть нагрузки в автомобильном кондиционере выполняет компрессор, соответственно он и является наиболее уязвимой частью системы кондиционирования. Затем на очереди конденсор (радиатор), так как он находиться под постоянным воздействием частиц дорожной пыли, песка и других взвесей.

И, наконец, третьей уязвимой частью автомобильного кондиционера, являются трубопроводы, из-за постоянной работы в режиме перемена температур, они более всего подвержены коррозии. Особенно в местах соединений.

Хотя некоторые работы по ремонту, обслуживанию и заправке кондиционера автомобиля, можно выполнять своими руками, эксперты рекомендуют, всё же доверять ремонт кондиционера автомобиля специализированным сервисам.

Ремонт компрессора кондиционера автомобиля, если его вовремя провести, избавит вас от немалых затрат на приобретение нового компрессора. Значит, нужно вовремя диагностировать неисправность.

В случае, если компрессор зашумел, то причину нужно искать либо в самом компрессоре, либо в в подшипнике муфты. И лучше это делать сразу, и не ждать, пока компрессор не заклинит. Тогда, однозначно, потребуется его замена.

При выходе из строя сальника компрессора, начинается утечка хладагена, которую невозможно не заметить при визуальном осмотре. Требуется снимать компрессор и менять сальник, либо уплотнители.

Конденсор (радиатор кондиционера) следует систематически чистить. В силу своего передового расположения, между ламелями конденсора скапливается грязь, и постепенно он перестает выполнять свою функцию, так как снижается теплоотдача. Со всеми вытекающими последствиями.

Ресивер, поскольку он играет роль фильтра, нуждается в периодической замене. Рекомендуемый срок – раз в год (весной, перед началом охладительного сезона).

Испаритель кондиционера нуждается в систематической антибактериальной обработке. Иначе вам не миновать водно-болотного запаха в салоне. Сегодня очистка испарителя своими руками, не является проблемой.

Трубопроводы кондиционера очень подвержены коррозии, особенно в местах соединений, либо сварки. Поэтому, не ленитесь и периодически проводите визуальный осмотр проблемных зон трубопроводов. В отличие от испарителя, ремонт трубопроводов нужно проводить в сервисе т.к. для их сварки требуется аргон и квалифицированный сварщик.

Удачи вам при эксплуатации автомобильного кондиционера.

Не работает кондиционер в машине — диагностика

Существует достаточно простой и надёжный способ диагностики, чтоб проверить, насколько хорошо работает система кондиционирования. Для этого при работающем на холостом ходу моторе нужно включить кондиционер и ладонью притронуться к трубке обратной магистрали (она самая толстая). По мере работы системы она должна охлаждаться. Спустя 1,5 – 2 минуты трубка должна стать настолько холодной, что вы сможете удерживать руку только усилием воли. Если на несколько минут отключить автокондиционер, а затем включить снова – вы должны чётко ощутить новую волну холода

Прикоснитесь к тонкой трубке напорной магистрали (соблюдая предельную осторожность) – она должна быть очень горячей, особенно если на улице тоже жарко

Если оба условия совпадают, то есть холод и тепло на магистралях в указанных местах проявляются отчётливо – кондиционер исправен. Такую же проверку можно провести и непосредственно в салоне, вставив электронный термометр в прямой дефлектор. При включённой на полную мощность системе кондиционирования температура в дефлекторе должна находиться вблизи отметки в 10 градусов.

Почему давление в сплит-системе не зависит от количества фреона

Фреоны, применяющиеся в системах кондиционирования и холодильниках, циркулируют внутри закрытого контура, состоящего из двух теплообменников (испарителя и конденсора), компрессора и дроссельного клапана. В первом радиаторе хладагент переходит из жидкой в газовую фазу, отнимая теплоту комнатного воздуха, во втором снова превращается в жидкость.

Номограмма отражает, насколько меняется давления хладона R410a в зависимости от температуры окружающей среды. Четко установленных границ не существует

Напор хладона в системе зависит от нескольких основных факторов:

• температуры окружающей среды и воздуха в помещении;
• рабочего режима кондиционера;
• степени загрязнения теплообменников и воздушных фильтров;
• марки заправленного хладагента;
• других, менее существенных факторов.

Реальное давление рабочей жидкости меняется несколько раз в течение суток из-за погоды и переключения режимов охлаждения. Количество хладагента никакого влияния не оказывает, разве что вещество улетучится из системы полностью. В подтверждение этих слов опишем эксперимент, опубликованный в техническом пособии известного автора Патрика Котзаогланиана:

1. Возьмем 2 закрытых резервуара, имитирующих фреоновый контур системы кондиционирования. Подключим к ним манометры и заполним разным количеством хладагента марки R22.
2. Нагреем сосуды до одинаковой температуры +20 °С. Все три манометра покажут 8 Бар независимо от уровня жидкости в резервуаре. Почему?
3. При нагреве фреон испаряется, но газу требуется в 30 раз больший объем, чем жидкости. Паровая фаза быстро заполняет свободное пространство и насыщается, давление в сосудах растет. Когда нагрев прекращается, показания приборов становятся одинаковыми.
4. Для проверки утверждения нагреем 2 резервуара до температур 27 и 34 градуса. Манометры покажут рост до 10 и 12.2 Бар соответственно.

Принцип работы автомобильного кондиционера

Принцип работы кондиционера в автомобиле базируется на особенностях обмена тепла между хладагентом и окружающей средой.

Рассмотрим цикл циркуляции хладагента подробнее:

1. Из компрессора хладагент под давлением поступает в конденсатор. На выходе из компрессора вещество находится в состоянии газа. Свойства хладагента таковы, что он может находиться в газообразном состоянии только при наличии определенной температуры и давления.
2. Конденсатор представляет собой сеть капилляров с множеством ребер охлаждения. Проходя через него, хладагент остывает и становится жидкостью. Высокое давление предохраняет его от преждевременного испарения.
3. После конденсатора жидкость поступает в расширительную емкость, где из нее удаляется вода и другие, ненужные, примеси.
4. Из ресивера-осушителя хладагент поступает в расширительный клапан. В участке магистрали за этим клапаном давление хладагента значительно ниже, чем во всех предыдущих. Степень открытия клапана регулируется температурой хладагента, покидающего испаритель.
5. В испаритель хладагент попадает в состоянии жидкости низкого давления. Проходя через трубки испарителя, он становится газом. Процесс сопровождается потреблением тепла из окружающей среды.
6. Из испарителя газообразный хладагент при низком давлении попадает обратно в компрессор, где во время сжатие разогревается. Цикл повторяется.

Таким образом, хладагент в системе циркулирует постоянно, обеспечивая салон прохладным воздухом и конденсацией лишней влаги на стенках испарителя.
