Замена заднего тормозного диска и тормозных колодок (для применения на моделе vw passat b6)

Снятие

Ослабьте болты крепления переднего колеса, затем поднимите переднюю часть автомобиля и закрепите на подставках. Отвинтите болты крепления и снимите колесо.

Внимание: Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла только одна колодка. Если тормозные колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать

При наличии снимите датчик износа с внутренней тормозной колодки и отсоедините электрический разъем датчика.

Используя лезвие отвертки как рычаг с наружной стороны суппорта снимите фиксирующую пружину.

Снимите пылезащитные колпачки с внутренних концов направляющих болтов.

Вывинтите направляющие пальцы из суппорта.

Поднимите суппорт с внутренней колодкой и, используя мягкую проволоку, подвяжите его к передней стойке.

Внимание: Тормозной суппорт не должен висеть на тормозном шланге. Тормозной шланг не должен натягиваться или перекручиваться

Снимите внутреннюю колодку с поршня суппорта и внешнюю колодку с держателя суппорта.

Расположение передних тормозных колодок перед установкой суппорта

Внимание: Не нажимайте педаль тормоза при снятых тормозных колодках. Внимание: После установки новых тормозных колодок избегайте резкого торможения в течение первых 200 км пробега автомобиля

Внимание: После установки новых тормозных колодок избегайте резкого торможения в течение первых 200 км пробега автомобиля. Очистите пыль и грязь с суппорта, и ржавчину с края тормозного диска

Если колодки пригодны к дальнейшей эксплуатации, очистите их, используя проволочную щетку и ветошь

Очистите пыль и грязь с суппорта, и ржавчину с края тормозного диска. Если колодки пригодны к дальнейшей эксплуатации, очистите их, используя проволочную щетку и ветошь.

Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и, при необходимости, замените его.

Измерьте толщину тормозного диска.

Если будут устанавливаться новые тормозные колодки, используя специальное приспособление, вдавите поршень в суппорт. Для вдавливания поршня в суппорт можно воспользоваться деревянным стержнем или ручкой молотка. При этом следите, чтобы поршень не перекосился и поверхности поршня и пыльника не были повреждены. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок, поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости, откачайте из бачка ее небольшое количество.

Проверьте, что выемки на поршне суппорта расположены по вертикальной оси. При необходимости поверните поршень в правильное положение.

Нанесите тонкий слой смазки для тормозной системы на поверхности тормозных колодок, сопрягаемые с суппортом.

Установите внутреннюю колодку на суппорт, при этом пружинная скоба должна установиться в выемку поршня.

Установите внешнюю тормозную колодку.

Установите суппорт с внутренней колодкой на держатель суппорта. Ввинтите направляющие пальцы суппорта и затяните их моментом 25 Нм.

Установите пылезащитные колпачки на направляющие пальцы суппорта.

Установите фиксирующую пружину на суппорт. При этом концы пружины должна располагаться в отверстиях суппорта.

При наличии установите на внутреннюю тормозную колодку новый датчик износа.

Аналогичным образом замените тормозные колодки на втором переднем колесе.

Установите колеса и опустите автомобиль на землю. Затяните болты крепления моментом 120 Нм.

Несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску.

Проверьте уровень тормозной жидкости в бачке.

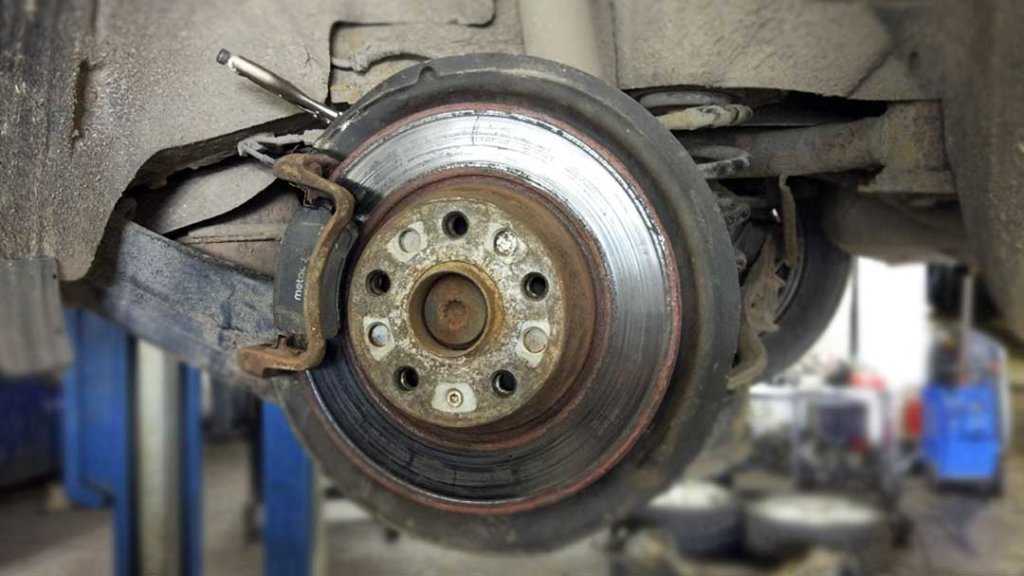

Снятие и установка тормозных колодок задних дисковых тормозов VW Passat

3 – Тарельчатая пружинная шайба. Большая поверхность прилегания (вогнутая) обращена к тормозному щиту

5 – Кольцо щита. Расстояние от края кольца до тормозного щита составляет 9.5 мм

6 – Ротор датчика числа оборотов. Снимается выколоткой через отверстия для колесных болтов. Устанавливается с помощью соответствующей втулки

11 – Шестигранная гайка. Для регулировки люфта подшипников

15 – Тормозной диск. Замена производится одновременно для обоих колес. Обтачивать с обеих сторон, следя за границей износа

17 – Корпус тормоза. Как запчасть поставляется в комплекте с направляющим болтом и защитным колпачком, а также достаточным количеством смазки на направляющем болте. При повреждениях защитного колпачка использовать ремонтный комплект. Прилагаемую смазку использовать для направляющего болта

20 – Тормозные колодки. Толщина новой колодки: 10 мм ; граница износа: 7 мм. включая толщину металлической платы

21 – Болт, 35 Нм. Самоконтрящийся, подлежит замене. При освобождении и затягивании придерживать направляющий болт

27 – Датчик оборотов. Только у автомобилей с ABS. Датчик устанавливать с тугоплавкой смазкой VW=G000650

Освободить болты задних колес, поднять зад авт­омобиля, снять колеса.

Внимание: если будут устанавливаться те же колодки, их нужно замаркировать. Перестановка ко­лодок изнутри наружу и наоборот или справа налево или наоборот недопустима

Перестановка ко­лодок изнутри наружу и наоборот или справа налево или наоборот недопустима.

Перестановка может вы­звать неравномерное торможение. Рекомендуется применение только оригинальных колодок VW/AUDI. Обязательно производить одновременную замену всех передних колодок, даже если только одна из колодок достигла границы износа.

Освободить трос ручного тормоза от суппорта.

Вывернуть два болта крепления корпуса суппорта, удерживая от проворачивания направляющий болт.

Снять корпус поршня и подвесить на про­волоке. Не отсоединять тормозной шланг, иначе придется удалять воздух из системы. Вынуть тормозные колодки.

при снятых колодках не нажимать на педаль тормоза, иначе поршни выйдут из корпуса.

Очистить направляющие поверхности и место по­садки колодок в шахте корпуса подходящей щет­кой из мягкого металла или промыть тряпкой, смоченной в спирте. Не применять растворите­лей, содержащих минеральные масла, или острые инструменты.

Перед установкой колодок проверить пальцами наличие канавок на тормозном диске. При необ­ходимости дисковые тормоза можно обточить (работа в мастерской), пока они имеют доста­точную толщину.

Проверить пыльник поршня на разрывы. Повреж­денный пыльник немедленно заменить, так как проникающая грязь быстро приведет к потере герметичности суппорта. Для этого требуется разборка суппорта (работа в мастерской).

Ввернуть поршень правым вращением с помощью специального ключа VW-3131 и под сильным дав­лением.

Если нет спецключа, вставить в оба шли­ца поршня стальную полосу и вращать

Внимание: поршень нельзя вставлять с помощью приспособления для изъятия поршня, так как при этом нарушается автоматическая установка поршня

при вворачивании поршня (спецклю­чом VW-3131) тормозная жидкость поступает из ко­лесного цилиндра в бачок. Наблюдать за уровнем жидкости, возможно отсосать.

При отсосе использовать пластмассовую бу­тылку, которую применять только для тормозной жидкости.

Не применять бутылок из-под напит­ков! Тормозная жидкость ядовитая и не в коем случае не должна отсасываться через шланг ртом.

Применять отсасыватели. После замены ко­лодок уровень тормозной жидкости в бачке не должен превышать отметки МАХ, так как при разогреве жид­кость расширяется. Вытекающая тормозная жидкость стекает на главной тормозной цилиндр, разрушает краску и вызывает коррозию.

Вставить обе тормозные колодки в корпус тор­моза. При этом следить, чтобы нажимные пру­жины стояли ровно наверх и параллельно верх­нему краю тормозных накладок.

Вставить корпус поршня и закрепить новыми са­моконтрящимися болтами усилием 35 Нм, удер­живая направляющий болт.

к каждому оригинальному ремонтно­му комплекту для тормозных колодок VW/AUDI при­кладывается для каждого суппорта по одному новому шестигранному болту. В любом случае использовать только эти болты.

Произвести регулировку тормоза задних колес.

Подсоединить трос ручного тормоза к суппорту.

Поставить колесо, опустить автомобиль и затя­нуть колесные болты перекрестно с усилием 110 Нм.

Проверить уровень жидкости в бачке, при необ­ходимости долить до отметки МАХ.

после замены колодок несколько раз сильно нажать на педаль тормоза, чтобы колодки заняли свое рабочее положение.

Замена передних тормозных колодок Фольксваген Пассат Б6

Замечание: Если тормозные колодки снимаются не с целью замены, пометьте их. чтобы установить затем на прежние места. При замене колодок меняйте все колодки одной оси одновременно, даже если границы износа достигла лишь одна из четырех колодок.

1 Компоненты сборки переднего тормозного механизма указаны на сопр. иллюстрации

Снятие

2 Снимите передние колеса.3 На левой стороне разьедините разъем (1 на сопр. иллюстрации) электропроводки индикатора износа тормозной колодки.

4 Извлеките стопорные пружины тормозных колодок из отверстий (см. сопр. иллюстрацию).

5 Извлеките пыльники из втулок опоры суппорта и выверните оба направляющих пальца (стрелки на сопр. иллюстрации) из суппорта.

6 Снимите суппорт с анкерной скобы и привяжите проволокой к кузову. Замечание: Не допускайте натяжения или скручивания тормозного шланга.7 Снимите тормозные колодки. Замечание: После снятия тормозных колодок не нажимайте на педаль тормоза, в противном случае поршень может быть выдавлен из колесного цилиндра.,

Проверка, подготовка к установке

8 Проверьте состояние поверхности тормозного диска, ощупав его пальцами. Тормозной диск, имеющий неровности, можно проточить, если он имеет достаточную толщину. Замечание: Проточку следует проводить для обоих тормозных дисков, до одинаковой толщины.9 Измерьте толщину тормозного диска, при достижении предела износа тормозной диск необходимо заменить.

10 Очистите сопрягаемые поверхности тормозного диска и колодок щеткой из мягкого металла. После этого протрите диск и колодку ветошью и спиртом. Замечание: Для очистки тормозов используйте исключительно спирт. Не применяйте инструмент с острыми кромками, не повредите пыльники.

Особенное внимание обратите на удаление остатков клейкой пленки на рабочих поверхностях наружных тормозных колодок.11 Очистите оба направляющих пальца суппорта.12 Проверьте пыльник колесного цилиндра на наличие трещин. Поврежденный пыльник следует заменить (для этого требуется разобрать суппорт), т.к

Следите за тем, чтобы поршень не выдавливался полностью. Имеющий ржавчину суппорт очистите тормозной жидкостью или спиртом. При тяжелом ходе поршня отремонтируйте суппорт или замените его. Замечание: При вдавливании поршня в колесный цилиндр тормозная жидкость из него выдавливается в резервуар, поэтому крышка резервуара должна быть отвернута.

Следите за уровнем тормозной жидкости в резервуаре, при необходимости откачайте ее

помня о мерах предосторожности при работе с тормозной жидкостью.14 Наверните крышку резервуара тормозной жидкости

15 Перед установкой новых тормозных колодок тщательно очистите тормоза и смажьте контактные поверхности тонким слоем термостойкой смазки.

Установка

16 Отожмите поршень при помощи специального приспособления(например, Hazet 4970/6) или деревянного бруска (см. сопр. иллюстрацию).

Замечание: При необходимости используйте старую тормозную холодку в качестве опорной поверхности перед поршнем. Не перекашивайте поршень. Следите за тем. чтобы не повредить поверхность поршня и пыльник.

17 Снимите защитную пленку с обратной стороны наружной тормозной колодки и установите на анкерную скобу.18 Вставьте в анкерную скобы внутреннюю тормозную колодку, надавив при этом на фиксатор (1 на солр. иллюстрации) на ней.

19 Установите суппорт на анкерную скобу, следя за тем, чтобы наружная колодка преждевременно не приклеилась к суппорту.20 Вверните оба направляющих пальца и затяните их с усилием 30 Нм. Установите пыльники направляющих пальцев.21 Вставьте в суппорт стопорную пружину. Замечание: После установки в оба отверстия стопорную пружину требуется сжать позади анкерной скобы.

При неправильной установке наружная колодка не занимает нужное положение.22 Состыкуйте разъем электропроводки индикатора износа тормозной колодки.23 Установите колеса.24 Несколько раз сильно выжните педаль тормоза, чтобы ощущалось сопротивление. Таким образом тормозные колодки прилегают к дискам и занимают рабочее положение.

25 Проверьте уровень тормозной жидкости в резервуаре, при необходимости откорректируйте его.

26 Приработайте тормозные колодки, для чего несколько раз затормозите автомобиль со скорости 80 км/час до скорости 40 км/час несильным нажатием на педаль тормоза. Замечание: При этом давайте тормозам охладиться. Окончательная приработка новых колодок происходит примерно через 200 км пробега, на протяжении которых следует избегать излишних и резких торможений.

Замена задних тормозных колодок Volkswagen Passat CC

Замена задних тормозных колодок Volkswagen Passat CC, является очень животрепещущей темой для разговоров и обсуждений, потому что при самостоятельном ремонте, большинство автолюбителей натыкается на электрических стояночный тормоз, который при большом желании обойти нельзя. Но, обо всем по порядку.

Для замены нам потребуется следующий набор приспособлений, тестер VAS5051, кабель диагностический 5051/3, динамометрический ключ и приспособление для вдавливания поршней и дальнейшей их фиксации.

Большинство постгарантийных замен колодок предусматривает неравномерный износ колодок, относительно их места установки. Зачастую внутренняя колодка имеет больший износ, из-за закисания направляющих болтов.

Поэтому если такое случилось, имеет смысл пометить живые колодки и отложить в сторону, для возможного дальнейшего применения.

Обратите внимание, что при смене колодок, электромеханический тормоз включен не должен быть. Разъемы электродвигателей стояночного тормоза отключать не следует. Снимаем колеса, после чего нам необходимо установить поршни тормозного суппорта в первоначальное состояние

Что бы задвинуть поршни, потребуется откачать немного тормозной жидкости из системы, иначе она выплеснется и повредит лакокрасочное покрытие

Снимаем колеса, после чего нам необходимо установить поршни тормозного суппорта в первоначальное состояние. Что бы задвинуть поршни, потребуется откачать немного тормозной жидкости из системы, иначе она выплеснется и повредит лакокрасочное покрытие.

Подключаем тестер, выбираем главу электромеханический стояночный тормоз, после чего кликаем на выдвигание и установку поршня. Таким образом с помощью тестера, мы устанавливаем необходимое нам положение поршня в суппорте.

Откручиваем болты, крепящие скобу к суппорту, после чего демонтируем ее

Обращаем внимание, что при манипуляциях с тестером, по факту мы не достигаем какого-либо эффекта, потому как поршень, остается стоять на месте, а вот гайка подвижная смещается внутри полого поршня назад. Соответственно с помощью приспособления Т10145 сдвигаем поршень в ручном режиме в необходимое для нас положение. Не забывайте, что подвесить суппорт необходимо без ущерба для тормозного шланга, нагрузка на который не допустима

Она может привести к дополнительному ремонту и расходам

Не забывайте, что подвесить суппорт необходимо без ущерба для тормозного шланга, нагрузка на который не допустима. Она может привести к дополнительному ремонту и расходам.

Далее снимаем тормозные колодки и скобы, удерживающие их. При очистке тормозного суппорта исключено использование сжатого воздуха, пыль, оставшаяся в процессе эксплуатации, негативно влияет на дыхательные пути.

При установке колодок внимательно следить за точной посадкой колодок в пазы. При вкручивании болтов суппорта, использовать только новый метиз, идущий вместе с комплектом колодок.

При помощи тестера выполнить базовые настройки тормозной системы. Установить колеса.
