Замена задних сайлентблоков рено дастер своими руками

Самостоятельная замена шаровой опоры

В ходе ремонта потребуются наборы головок и ключей, молоток. Также рекомендуется подготовить WD-40, с помощью которого облегчается проведение работ.

Для устранения неисправностей, затронувших шаровую опору, необходимо загнать автомобиль на эстакаду (яму), приподнять на домкрате, после чего снять колесо с той стороны, где возникла проблема. Этим открывается доступ к всем болтам крепления шаровой, один из которых крепит деталь к кулаку, а оставшиеся — к рычагу. Данные элементы рекомендуется предварительно зачистить, удалив следы загрязнений небольшой щеткой из металла, а затем нанеся WD-40.

Нередко гайка крепления пальца шаровой плотно зафиксирована на кулаке. Из-за этого элемент невозможно открутить рожковым ключом. В подобных случаях сначала снимаем гайку ступицы, а затем — сдвигаем привод, используя наставку и молоток. Как только элемент изменит положение, можно переходить к дальнейшим работам.

На следующем этапе откручиваем гайку. Для этого подойдет 18-миллиметровый ключ. В момент, когда элемент упрется в корпус наружного шарнира, с помощью монтажной лопатки отгибаем рычаг. Перед началом этих манипуляций рекомендуют зафиксировать поворотный кулак посредством какой-либо опоры.

Далее удаляются датчик ABS и тормозной шланг. Следом выпрессовывается палец. Для этого нужно молотком ударить по проушине, предварительно подложив опору, чтобы не повредить поворотный кулак. После выхода детали отворачиваем гайки в месте крепления последних к стойке. Вынув палец, откручиваем ключом на «21» и вынимаем болт, расположенный на рычаге подвески. В конце снимаем эту деталь.

Установка новой шаровой занимает несколько минут. Для этого нужно открутить три болта от рычага и снять старую деталь. Затем необходимо установить новую шаровую опору. В этом случае рекомендуют использовать болты, идущие в комплекте. После этого закрепляется сначала палец, а потом крепежи рычага.

Завершив описанные манипуляции, нужно восстановить первоначальный вид подвески. Для этого следует выполнить несколько действия в приведенном порядке:

1. Монтируется привод.
2. Устанавливаются гайки, которые крепят стойку к кулаку.
3. Затягиваются гайки ступицы и кулака.
4. Монтируются обратно датчик ABS и тормозной шланг.

Многие автовладельцы рекомендуют проводить в рамках замены шаровой опоры на Рено Дастер финальную затяжку ранее открученных элементов при загруженной машине. Для этого нужно опустить домкрат, покачать кроссовер из стороны в сторону, а затем завершить процедуру. Благодаря таким действиям каждая деталь займет нужное положение.

Важное достоинство французского кроссовера

Дастер полюбился водителям не только за низкий ценник, простор в салоне, проходимость. Как у Рено Логан главное достоинство в подвеске. В ней удачно сочетаются комфорт и управляемость. Плюс к этому она феноменально вынослива. При этом нет разницы в ресурсе между задней ходовой с полным приводом и с передним.

Надёжность ходовой

Меньше всего ходят стойки переднего стабилизатора и его втулки – 50-70 тысяч километров. Но стоят они не дорого, легко меняются даже в полевых условиях. Элементы ходовой заднего моста выходят из строя не раньше чем через 100 тысяч пробега, а передняя ходовая потребует ремонта лишь после 120 тыс. км. Есть случаи, когда общий пробег автомобиля переваливает за 150 тыс., но при этом детали ходовой установлены «родные» и исправно работают, не думая сдаваться.

В случае если ремонт всё же понадобился, цена запчастей не велика. Даже несмотря на то, что шаровые опоры Duster не съёмные и идут только в сборе с рычагами. В общем, в плане надёжности, ремонтопригодности «ходовки» французы вне конкуренции.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» — плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

   Основная тяга — трубка и гайки

3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

   Предпоследний шаг по демонтажу

5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

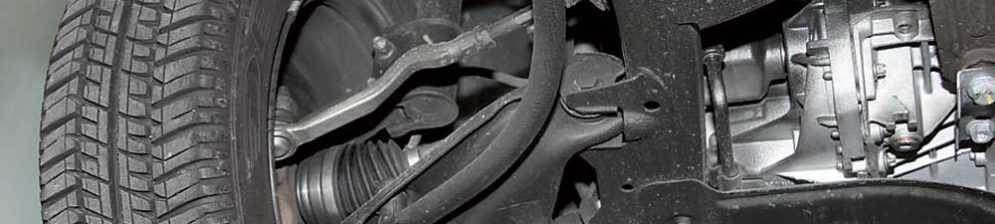

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков — 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги — 62 Н*м;
• 8, гайка крепления тяги к кузову — 21 Н*м;
• 12, гайка на шпильке стабилизатора — 14 Н*м;
• 13, болт и гайка стяжного крепления — 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Что делать если на Дастере стук в передней подвеске при езде по неровностям и на мелких кочках

Рено Дастер — надежный автомобиль. Но он не застрахован от неисправностей. В ходе эксплуатации может возникнуть стук в передней подвеске при езде по неровностям или на мелких кочках. Ввиду множества элементов, причинами посторонних звуков в передней подвеске Рено Дастер могут служить одна или несколько неисправностей. Найти их помогут на ближайшей квалифицированной СТО. Обычно стук обусловлен неисправностями одной или нескольких деталей:

• Сайлентблок.
• Стойки переднего стабилизатора поперечной устойчивости.
• Втулки стабилизатора поперечной устойчивости.
• Шаровая опора.
• Опора амортизационной стойки.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Порядок замены переднего рычага

Для снятия переднего рычага на Рено Дастер нужно иметь такой комплект инструментов:

• набор гаечных ключей;
• монтировку;
• WD 40;
• молоток;
• болгарку;
• металлическую щетку.

Для выполнения работы необходимо:

1. Поддомкратить автомобиль, поставить на смотровую яму или эстакаду.
2. Для доступа к заменяемым элементам демонтировать колесо.
3. Очистить металлической щеткой все нужные элементы от ржавчины и грязи.
4. Смазать резьбовые соединения жидкостью WD 40 и подождать минут 10, чтобы разъело ржавчину на резьбе.
5. Гаечным ключом на 21 открутить две гайки крепления элемента к кузову.
6. Открутить гайку, которой крепится элемент к поворотному кулаку.
7. Затем для демонтажа шарового пальца упереться в нижнюю часть рычага монтировкой и нанести несколько ударов молотком по цапфе.

Бывает так, что палец проворачивается и гайку открутить невозможно. В этой ситуации необходимо срезать оба элемента с помощью болгарки.

Замена ступичного подшипника

Ступичный подшипник переднего колеса меняется при его выходе из строя или при необходимости демонтировать ступицу. Поднимите переднюю часть машины и снимите колесо. С внутренней стороны колесного диска выбейте декоративную заглушку и поставьте колесо на место. Затяните ручник, подставьте упоры под колеса и вставьте первую скорость с МКПП или нейтральную передачу с АКПП. Гайка ступичного подшипника затянута достаточно сильно, поэтому вороток и головка должны быть прочными. Открутите гайку ступичного подшипника, поднимите и снимите колесо. Далее отделите наконечник тяги от поворотного кулака и снимите датчик вращения переднего колеса. Уберите диск и щиток тормозного механизма.

Выведите палец шаровой из отверстия кулака, а потом отсоедините от него амортизаторную стойку. Снимите весь поворотный кулак в сборе. Выкрутите винты, которые держат тормозную защиту и снимите ее. Уприте поворотный кулак на тиски и ударами через оправку по торцу ступицы выпрессуйте ее. внутреннее кольцо подшипника, находящееся ближе к фланцу, должно остаться внутри. Зажмите фланец в струбцинах. Вставьте зубило между бортиком ступицы и торцом внутренней части подшипника, и сделайте несколько ударов молотком, сдвинув кольцо по ступице. Далее в возникший зазор вложите захваты съемника и снимите внутреннее кольцо подшипника.

При помощи щипцов для стопорных колец вытащите кольцо подшипника из канавки. Выпрессуйте из поворотного кулака подшипник Рено Дастер, а перед монтажом нового подшипника очистите посадочное место и канавку для упорного кольца.

Подшипник устанавливается таким образом, чтобы его защитная шайба была обращена в сторону датчика вращения колеса. Вдавите подшипник на место и установите в канавку упорное кольцо. Последующие работы по сборке и установке выполняются в обратной последовательности.

Особенности элементов подвески Рено Дастер

Рено Дастер с передним приводом отличает то, что подшипник заднего колеса впрессован в тормозной барабан. Это не только позволило немного упростить конструкцию, но и сделать замену более удобной. Для того, чтобы поменять деталь достаточно снять тормозной барабан.

Стойка стабилизатора поперечной устойчивости

Ресурс стоек напрямую зависит от стиля использования автомобиля. При возникновении проблем с данной деталью может возникнуть к Рено Дастер стук в передней подвеске. Это происходит при механическом повреждении пыльников. После этого шарниры быстро изнашиваются, под воздействием грязи и песка. Необходимо периодически проверять данный элемент, а перед установкой рекомендуется дополнительно смазать литолом или другой густой смазкой.

Штанга поперечной устойчивости

Обычно, эта деталь довольно долговечна, и не ломается в течение всей службы авто. Но подушки, удерживающие ее на месте со временем, могут рассыхаться, вызывая посторонний шум и стук подвески, что вызывает необходимость замены.

Стойка амортизатора

Эта деталь не только гасит колебания во время движения, но и отвечает за устойчивость при поворотах и маневрировании.

Рычаг и шаровая опора Дастер

Необходимость замены рычага возникает при повреждении автомобиля во время ДТП. Заводской комплект рычага и шаровой соединен при помощи заклепок. Можно поменять весь комплект целиком, а можно приобрести отдельно шаровую опору. В этом случае заклепки высверливаются и меняются на специальные болты из ремкомплекта.

• Поворотный кулак, подшипник ступицы.
• Поворотный кулак необходимо менять при серьезных повреждениях, а так же в случае замены подшипника ступицы. Неисправный подшипник будет издавать шум при вращении, и увеличиваться вместе со скоростью вращения.
• Амортизатор задней подвески
• Если амортизаторы повреждены, то автомобиль будет излишне сильно раскачиваться при прохождении неровностей. Так же возможно ухудшение управляемости. Если необходима замена задних амортизаторов, то производить ее следует поочередно. Это связано с тем, что они удерживают заднюю балку, и при одновременном отсоединении у вывешенного автомобиля может провиснуть балка и повредить тормозные шланги.
• Пружина Рено Дастер (актуально для переднеприводного авто.)
• Как правило, замена необходима на автомобилях с большим пробегом, которые использовались для перевозки грузов. В этом случае пружины могут значительно просесть, что снизит клиренс авто. Подвеска становиться более жесткой, заметны даже самые маленькие неровности.

Появление шума и стуков в подвеске.

У автомобиля Рено Дастер стук в передней подвеске сигнализирует о том, что одна из деталей вышла из строя и срочно нуждается в замене. Необходимо произвести самостоятельный осмотр деталей. Но в некоторых случаях может понадобиться смотровая яма или подъемник.

Одна из частых причин возникновения посторонних звуков – поврежденная опорная стойка.

Со временем, и под воздействием нагрузок она разрушается., теряя свою форму. Осмотр можно начать из подкапотного пространства. Стойки располагаются под чашками пружин. Нужно посмотреть зазор и их состояние.

Если зазор больше 10 миллиметров, или отличается от противоположной, то необходима замена, потому что они просели и не гасят удары.

Дорогая ли на Дастере подвеска

Изучив конструкцию передней и задней детали и, зная какие в них слабые места, хотелось бы понимать в какую сумму нам обойдется обслуживание автомобиля за, скажем, сто тысяч километров. Это наглядно нам продемонстрирует следующая таблица:

Наименование	Количество	Ориентировочная цена единицы, руб.	Периодичность замены, тыс. км.	Сумма в зависимости от периодичности замены
Сайлентблок рычага	4	500	50-100	2 000-4 000
Шаровая опора	2	1 200	100	2 400
Стойка стабилизатора переднего заднего поперечной устойчивости	2	2000	30-40	8 000-12 000
Амортизатор задний	2	4000	50-100	8 000-16 000
Ступичный подшипник задний	2	800	50-100	1 600-3 200
ИТОГО:	22 000 – 37 600

Кроме указанных цифр нужно учесть расходы на выполнение работ. В этом вопросе уже каждый выбирает свое — кто-то предпочитает обслуживаться на официальной СТО, кто-то доверяет свой автомобиль «гаражному» сервису, а кто-то получает удовольствие, выполняя несложные ремонтные работы своими руками.

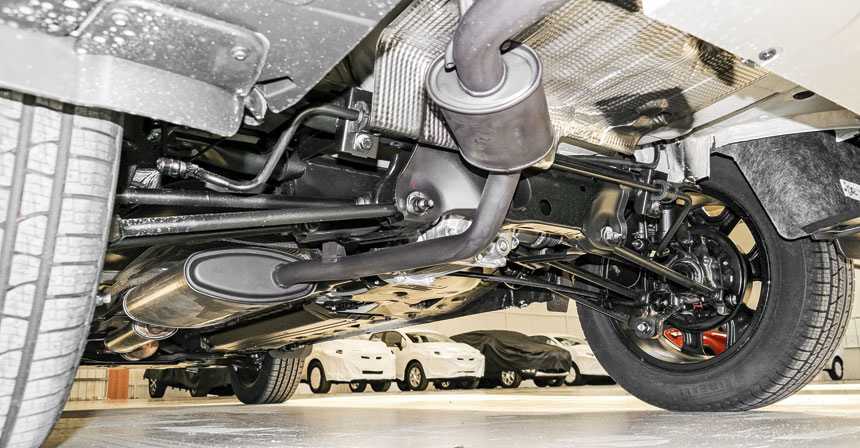

Из чего состоит задняя подвеска Дастера 4wd и 2wd, артикулы

Задняя подвеска в Рено бывает 2-х типов. Торсионная балка используется в переднеприводных версиях автомобиля. Второй вариант на Рено Дастер — полноприводная 4wd, сама по себе независима, имеет систему поперечных и продольных рычагов. Такая модификация зарекомендовала себя на паркетниках и давно применяется автопроизводителями.

№ пп	Наименование	Артикул
1	Рычаг поперечный передний	8200839124
2	Рычаг поперечный задний	8200839119
3	Рычаг задний продольный правый	551107894R
4	Рычаг задний продольный левый	551119305R
5	Сайлентблок заднего рычага продольного поперечного	8200839121
6	Амортизатор задний	8200811407-562103964R
7	Пружина задняя	DC393-30988
8	Стойка стабилизатора	8200814411/ 546180001R
9	Втулка стабилизатора	562300111R

Что дает наличие рычага

Наличие балки с четырьмя торсионами делает данную модель отличной от других, и принцип замены сайлентблоков  на них практически одинаковый. Прежде чем производить ремонтные работы необходимо приготовить:

• Молоток
• Набор инструментов
• Металлическую щетку
• Зубило

Все гайки, которые нужно будет снять, перед работой желательно обработать  жидкостью WD 40,она поможет облегчить снятие.

Когда все готово можно переходить к замене:

1. Снимаем колесо, берем металлическую щетку и чистим тормозные диски, арки, и остальные детали задней подвески
2. Отсоединяем наконечник троса ручного тормоза, и вынимаем их из балки
3. Отключаем тормозные шланги затем  регулятор, который отвечает за тормозное усилие по всем осям автомобиля. Для того чтобы тормозная жидкость не вытекла, глушим трубки
4. Снимаем амортизаторы
5. С кузова автомобиля снимаем балки, их желательно пометить, чтобы не перепутать

Когда вышеперечисленные действия проделаны, можем переходить к самому ответственному моменту, к извлечению износившихся деталей. Чтобы снять  сайлентблоки Рено Дастер потребуется кувалда, которой нужно выбить износившуюся деталь.  Для того чтобы легче было сбить кронштейн  в сайлентблоке имеющуюся  резину  нужно выжечь, это значительно облегчит работу, так же если из своего посадочного места обойма не будет выходить ее можно распилить.

Меняем рычаги передней подвески на Рено Логан своими руками

Основными частями передней подвески являются стойки и рычаги. Добраться до прилавка сложно, но рычаг при необходимости можно заменить за 10 минут. Обычно такая замена производится при износе сайлентблоков. Все выглядит просто: снимаем тягу стабилизатора, затем откручиваем держатель шарового шарнира. В целом замена рычага передней подвески Рено Логан мало чем отличается от аналогичной замены на других автомобилях, в которых используется независимая подвеска McPherson.

Для ремонта вам понадобится следующий набор инструментов:

• торцевым ключом размером «30»;
• гаечные ключи типоразмера «16» и «18» (по 2 шт на каждый типоразмер);
• молоток, лом и плоская отвертка;
• экстрактор.

Если нет подъемного устройства или приямка, используем домкрат и заменяем передние рычаги.

1. 1. Вешаем одну из сторон автомобиля, заменив упоры против качения под колеса задней оси и предохранительную опору под кузовом. Активируем ручник.
   2. Снимаем колесо с Рено Логан (заранее нужно ослабить его крепеж).
   3. Откручиваем гайку, которой держится шатун. Вытаскиваем болт (верх) и вытаскиваем этот стержень.
   4. Приступаем к откручиванию болта крепления стабилизатора.

1. Шариковая шпилька держателя фиксируется в цапфе шкворня болтом, который соединяется с «щеками» нижнего кронштейна. Откручиваем этот болт и снимаем с сиденья.
2. Для снятия шаровой опоры со штифта воспользуемся съемником, а при его отсутствии — держателем.
3. Перейдем к разборке элементов крепления рычага на кронштейнах подрамника. Здесь откручиваем два болта и снимаем их с втулок сайлентблоков.

На этом рычаг разбирается. Теперь вы можете приступить к установке нового продукта. Алгоритм его выполнения противоположен процессу демонтажа.

При затяжке соблюдаем моменты регулировки:

• 105 Н * м — для крепления рычага к подрамнику;
• 62 Н * м — для болта и гайки крепления шарового пальца в кулаке;
• 21 Н * м — при установке шатуна.

Выполнив ремонтные действия с одной стороны автомобиля Рено Логан, приступаем к процессу со второй. Все действия выполняются одинаково. Замена передних рычагов завершена.

Замена стойки стабилизатора

Стойка стабилизатора передней подвески Дастера своими руками меняется в случае деформации вала, появлении люфта в шаровых шарнирах, при повреждении пыльников и в случае ремонта других элементов подвески.

Устройство подвески

Работы проводятся на горизонтальной ровной площадке. Переднюю часть машины нужно поднять, вывесив сразу два колеса. Если подвесить только одно, стабилизатор подожмет детали подвески вверх, и вы не сможете их демонтировать.

Замена стойки стабилизатора Рено Дастер выполняется по следующей схеме:

• откручиваем болты, держащие колесо, и снимаем его;
• откручиваем гайку, которая держит палец внешнего шарнира;
• выводим палец шарнира стойки стабилизатора из отверстия;
• выкручиваем гайку с пальца нижнего шарнира и снимаем стойку стабилизатора;
• устанавливаем новую стойку при необходимости;
• затягиваем все гайки.

Дорогая ли на Дастере подвеска

Наименование	Количество	Ориентировочная цена единицы, руб.	Периодичность замены, тыс. км.	Сумма в зависимости от периодичности замены
Сайлентблок рычага	4	500	50-100	2 000-4 000
Шаровая опора	2	1 200	100	2 400
Стойка стабилизатора переднего заднего поперечной устойчивости	2	2000	30-40	8 000-12 000
Амортизатор задний	2	4000	50-100	8 000-16 000
Ступичный подшипник задний	2	800	50-100	1 600-3 200
ИТОГО:	22 000 – 37 600

Кроме указанных цифр нужно учесть расходы на выполнение работ. В этом вопросе уже каждый выбирает свое — кто-то предпочитает обслуживаться на официальной СТО, кто-то доверяет свой автомобиль «гаражному» сервису, а кто-то получает удовольствие, выполняя несложные ремонтные работы своими руками.

Замена подушек штанги стабилизатора

Резиновые подушки, на которых штанга держится на подрамнике, требуют замены при обрывах и сильном износе, который вызывает люфт скрепленных частей. Работы выполняются на ровной площадке. Поднимите всю переднюю ось машины, подвесив колеса, и выполните следующие операции:

• снимите колесо;
• демонтируйте защитный щиток;
• выкрутите два болта, на которых держится скоба штанги стабилизатора;
• снимите пластину и подушку штанги;
• установите подушку Рено Дастер самостоятельно вместе с пластиной стабилизатора;
• при установке учтите, что прорезь на подушке должна быть направлена вперед по ходу движения авто;
• затяните все болты и гайки.

Что делать если на Дастере стук в передней подвеске при езде по неровностям и на мелких кочках

Рено Дастер — надежный автомобиль. Но он не застрахован от неисправностей. В ходе эксплуатации может возникнуть стук в передней подвеске при езде по неровностям или на мелких кочках. Ввиду множества элементов, причинами посторонних звуков в передней подвеске Рено Дастер могут служить одна или несколько неисправностей. Найти их помогут на ближайшей квалифицированной СТО. Обычно стук обусловлен неисправностями одной или нескольких деталей:

• Сайлентблок.
• Стойки переднего стабилизатора поперечной устойчивости.
• Втулки стабилизатора поперечной устойчивости.
• Шаровая опора.
• Опора амортизационной стойки.

Как устроена ходовая часть передней оси?

На подрамнике держатся два треугольных рычага, которые через шаровые опоры соединяются с поворотными кулаками. Последние через кронштейн прикрепляются к стойке, а она устанавливается в брызговике кузова и служит для гашения ударов на подвеску за счет свойств стоек и пружин, установленных на ней.

К конструктивным частям подвески относятся:

1. подрамник;
2. рычаг подвески, салйентблоки и шаровая;
3. поворотный кулак со ступичным подшипником и самой ступицей;
4. стойка-амортизатор;
5. штанга стабилизатора поперечной устойчивости;
6. подушка стабилизатора;
7. стойка стабилизатора.

Для эффективного поглощения колебательных движений кузова, нормальной управляемости и курсовой устойчивости Рено Дастер в стойках находится двухтрубный газовый амортизатор. К средней части основания стойки прикреплена нижняя опорная чашка пружины, а на нижней части находится кронштейн для прикрепления к поворотному кулаку.

На штоке амортизатора ходовой части передней оси Дастера располагается буфер хода сжатия, который имеет защитный чехол. Сверху пружина поджата к верхней опорной чашке, которая держится на штоке амортизационной стойки.

Между верхней чашкой пружины и опорой стойки имеется торцевой подшипник, который дает корпусу возможность отклоняться вместе с пружиной, а шток амортизатора при этом остается неподвижным.

Тяговые и тормозные силы при езде управляются за счет рычагов подвески, которые объединяются через шаровые опоры с поворотными кулаками, а через сайлентблоки с передним подрамником. Подрамник жестко крепится к кузову при помощи четырех болтов.

Основание шаровой опоры крепится к рычагу. Шарнир опоры защищен защитным чехлом из прочной резины. Палец шарового шарнира опоры вкладывается в коническую проушину поворотного кулака и держится гайкой.

Устройство ступичного узла

В поворотном кулаке есть отверстие, в которое запрессован закрытый шариковый радиально-торцевой подшипник. Колесная ступица запрессована во внутренние кольца, которые стягиваются гайкой на резьбовой части хвостовика основания внешнего шарнира колесного привода. Гайки ступичных подшипников имеют правую резьбу, а при эксплуатации они не нуждаются в регулировках.

Штанга стабилизатора Рено Дастера создана из качественной пружинной стали. Она держится на подрамнике за счет скоб через подушки из резины. Два конца штанги соединены со амортизационными стойками через стойки стабилизатора. Они представляют собой стальные стержни с парой шаровых шарниров с обеих сторон.

Угол развала и угол оси поворота переднего колеса заданы конструкторами и не поддаются регулировке. Их проверяют на СТО и сравниваются с контрольными значениями. Когда значения углов отклоняются от нормы, необходимо продиагностировать переднюю подвеску.

Ступичный узел передней подвески имеет следующее устройство:

1. поворотный кулак;
2. проушина крепления наконечника тяги;
3. отверстие для датчика скорости;
4. отверстия для телескопической стойки;
5. отверстия для направляющей тормозных колодок;
6. ступичный подшипник;
7. ступица;
8. проушина для пальца шаровой.

Подвеска на Дастере — основные качества

Основные её качества: надёжность, высокий ресурс, отличные ходовые качества, которые достигаются большими ходами её элементов и их упругостью. Обратная сторона медали — несовершенство управляемости. На высоких скоростях машина ощутимо кренится в поворотах, становится валкой. Но это не критично, так как автомобиль строился не для кольцевых автогонок, владельцы его так не используют.

Неисправности подвески переднеприводного и полноприводного Дастера Эта деталь дастера получила славу неубиваемой, но ей не чужды неисправности. В зависимости от того, переднеприводный автомобиль перед нами или полноприводный, поломки бывают разные. Долговечность зависит и от того, в каких условиях эксплуатируется транспорт. Например, на Рено Дастер может выйти из строя рычаг передней подвески. Срок службы сайлентблоков передних рычагов обычно составляет около 100000 км. Но езда на Рено Дастер по бездорожью снижает его практически в два раза. Поэтому контролировать их состояние необходимо регулярно. Шаровые опоры, обычно выходят из строя примерно при таком же пробеге. В редких случаях слабым местом могут стать стойки переднего стабилизатора поперечной устойчивости, замена которых назревает уже через 30000-40000 км. Ремонт и замена сайлентблоков и других деталей может проводиться самостоятельно. Но лучше делать это на СТО. Сайлентблоки задней подвески на Рено Дастер 4х4, 4х2 тоже могут выходить из строя. Детали сзади более долговечны, они не требуют внимания до 150-200 тысяч километров. Задние амортизаторы могут «потечь» уже через 50-100тыс. км. Бывает, что примерно после такого же пробега может загудеть один из подшипников ступицы задней оси.

Процесс замены рычага и шаровой Рено Дастер

Снимите рычаг для замены шаровой опоры или рычага в случае его механического повреждения (деформация, трещины). Поднимите переднюю ось, подвесив оба колеса и проделайте следующее:

• снимите колесо;
• открутите гайку с пальца шаровой опоры, пока она не упрется в основание внешнего шарнира;
• подставьте регулируемый упор под поворотный кулак;
• оттяните рычаг и шаровую опору вниз монтировкой и сделайте несколько ударов молотком по проушине через проставку;
• выкрутите гайку болта переднего крепления рычага;
• вытащите болт или выбейте его специальной оправкой;
• выкрутите гайку болта заднего крепления рычага и вытащите его;
• можете снимать рычаг в сборе с сайлентблоками и шаровой опорой.

Установка производится в обратной последовательности с затяжкой всех болтов и гаек.

А вы знаете, какие неисправности может иметь задняя и передняя подвеска Рено Дастер

Еще совсем недавно синонимом слова «внедорожник» было слово «дорого». Французский производитель Рено сломал этот стереотип. Он выпустил кроссовер DUSTER. Рено Дастер 4х4, 4х2 обладает хоть и ограниченными, но достойными внедорожными качествами. Не последнее значение в этом играет его подвеска. Она бывает задняя и передняя.

Подвеска исполняет роль соединительного звена между дорожным покрытием и кузовом автомобиля, в том числе и на Рено Дастер с колесными формулами 4х4, 4х2. И пересечённая местность, которую преодолевает автомобиль, независимо от того, полный у него привод или нет, ставит высокие требования к этой детали. Мы говорим о подвеске дастера 4х4, 4х2 (её схема легко находится в интернете или в руководстве по эксплуатации). И поскольку речь идет об автомобиле, претендующем на путешествия по легкому бездорожью, нужно разобраться в особенностях строения, надёжности, ремонте, стоимости обслуживания.

Дорогая ли на Дастере подвеска

Наименование	Количество	Ориентировочная цена единицы, руб.	Периодичность замены, тыс. км.	Сумма в зависимости от периодичности замены
Сайлентблок рычага	4	500	50-100	2 000-4 000
Шаровая опора	2	1 200	100	2 400
Стойка стабилизатора переднего заднего поперечной устойчивости	2	2000	30-40	8 000-12 000
Амортизатор задний	2	4000	50-100	8 000-16 000
Ступичный подшипник задний	2	800	50-100	1 600-3 200
ИТОГО:	22 000 – 37 600

Кроме указанных цифр нужно учесть расходы на выполнение работ. В этом вопросе уже каждый выбирает свое — кто-то предпочитает обслуживаться на официальной СТО, кто-то доверяет свой автомобиль «гаражному» сервису, а кто-то получает удовольствие, выполняя несложные ремонтные работы своими руками.
