Замена датчика концентрации кислорода на renault logan 2

Замена лямбда-зонда

Замена датчика проводится при холодном моторе. Не забудьте выключить зажигание. Стоит помнить, что маркировки старого и нового датчика должны быть совпадать.

Замена выполняется в следующем порядке:

1. Найдите лямбда-зонд, находится он до катализатора.

2. Затем используя специальный съемник открутите его с помощью ключа.

3. Отсоединяется старый датчик и к проводам присоединяется новый.

4. Закручиваете обратно.

5. После установки датчика требуется проверка его работоспособности.

Автосервисы в Москве по замене лямбда-зонда:

Загружаем автосервисы…

+7 Станция метро: Алтуфьево

«МИКА», Москва, ул. Лобненская, дом 17

Записаться сейчас

Замена лямбда-зонда и обманки лямбда-зонда

« Назад 06.09.2021 12:25

Эффективная работа выхлопной системы любого автомобиля невозможна без наличия в ней катализатора. Именно данная часть системы отвечает за уменьшение уровня содержания токсинов в выхлопных газах, которые «покидают» транспортное средство. Своего рода «правой рукой» катализатора является лямбда-зонд, отвечающий за измерение уровня содержания кислорода в газах. Сегодня все чаще в выхлопных системах устанавливают два кислородных датчика – не только перед катализатором, но и после него. В первом случае лямбда-зонд выполняет базовую функцию по измерению уровня кислорода в отработавших газах, во втором – сигналы с датчика позволяют корректировать состав топливной смеси. Вне зависимости от количества кислородных датчиков они являются крайне чувствительными элементами, которые могут выйти из строя в результате воздействия вредных присадок, которые могут содержаться в не совсем качественном топливе.

Грамотно проведенная с помощью осциллографа проверка лямбда-зонда, позволяет установить – в каком состоянии находится датчик и нужна ли ему замена. Если замена лямбды неизбежна, даже имея начальные сведения об особенностях проведения данных работ, лучше доверить их опытным специалистам, которые с помощью современного диагностического оборудования выяснят не только наличие неисправностей в работе лямбда-зонда, но и во всей выхлопной системе.

На сегодняшний день лямбда-зонды могут быть разделены на два типа по принципу действия. В первом случае имеет место быть электрохимический принцип действия, считающийся самым распространенным, во втором – резистивный. Учитывать данные особенности следует в случае, если необходима замена лямбды, и Вы решили провести работы своими силами.

Многими специализированными сервисными центрами, которые готовы предложить услугу по тюнингу выхлопной системы и ее ремонту с использованием новейших технологий, может быть проведена не только замена лямбда-зонда, но и работы по установке обманки датчика. Электронная обманка лямбда-зонда представляет собой модуль, в котором заложена схема работы конкретно взятого катализатора. Примечательно, что схема работы катализатора составляется на основе данных о режиме работы двигателя, о чем знать рядовой обыватель не может априори.

Цель установки обманки проста – эмулировать работу катализатора. Сразу же стоит уточнить, что эмулятор лямбда зонда или как его именуют обманка лямбда-зонда, может быть установлен только при условии замены катализатора на пламегаситель. При установке обманки лямбды, никакого перепрограммирования работы выхлопной системы не требуется, что также положительно отражается на стоимости услуги. Даже если будет установлена обманка, проверка лямбды должна быть проведена на специализированном оборудовании опытными специалистами, знающими тонкости процесса.

К примеру, обманка лямбда зонда может быть не только электронной, но и механической, что следует учитывать, проводя подключение лямбда зонда или обманки. Помимо прочего следует учитывать и тот факт, что электронные модификации обманки лямбда зонда не слишком эффективны при работе на автомобилях с механической коробкой передач. Поэтому в данном случае следует либо отдать предпочтение иной модификации оборудования или провести работы – замена кислородного датчика на обманку лямбда-зонда с использованием предложенных вариантов.

Для опытных специалистов, имеющих представление о тонкостях процесса работы с выхлопной системой и ее комплектующими, процесс установки обманки лямбды или замена датчика кислорода – рядовая задача, с которой они справляются ежедневно. Только выбирая сотрудничество с истинными профессионалами можно рассчитывать на то, что работы будут проведены качественно, с использованием современного оборудования и материалов, в соответствии с нормативными требованиями к процессу.

Как заменить датчик кислорода на Ланосе, Сенсе и Шансе

Если на Ланосе из строя вышел первый или второй лямбда зонд, в чем можно убедиться только после проверки, то их необходимо заменить. Забегая на перед надо сказать, что деталь можно попытаться отремонтировать, но положительный результат зависит от типа поломки. Чтобы заменить кислородный датчик на Ланосе, понадобится подготовить соответствующие инструменты и материалы:

• Ключ накидной на «22», который необходимо обрезать. Вместо ключа можно воспользоваться специальной головкой, как на фото ниже
• Ключ на «12» для выкручивания болтов крепления термоэкрана
• Монтировка или брусок

Процедура снятия лямбда зонда на Ланосе имеет следующий вид:

1. Первоначально необходимо отсоединить фишку питания. Рекомендуется также снять клемму с аккумулятора, чтобы после замены устройства данные ЭБУ обновились
2. Далее демонтируется термоэкран путем вывинчивания болтов крепления. Не забывайте о том, что вы работаете с одними из самых горячих деталей на автомобиле, поэтому дождитесь, пока двигатель полностью остынет
3. После снятия термоэкрана нужно также демонтировать правый вентилятор охлаждения при его наличии на автомобиле. Это нужно для того, чтобы обеспечить свободное пространство для вывинчивания датчика
4. Обработать соединение ДК с коллектором при помощи WD-40. Воздействие высоких температур обеспечивает надежное прикипание детали, поэтому обязательно место соединения следует обработать смазкой-растворителем
5. На датчик устанавливается накидной ключ, и пытаемся провернуть его вверх. Если деталь не поддается, что бывает в 99% случаев, тогда действуем иначе
6. Поддомкрачиваем автомобиль, и снизу под рукоятку ключа, надетого на датчик, подставляем деревянный брус. Вместо бруса можно воспользоваться балонником, который используется в качестве удлинителя
7. Медленно опускаем автомобиль с домкрата, и в этот момент брус сделает свое дело, обеспечив срыв крепления ДК
8. Далее вывинчивается деталь ключом вручную, и снимается
9. На место старого датчика устанавливаем новую лямбду. Перед вкручиванием нужно убедиться, что имеется уплотнительное кольцо

После замены этого элемента можно обнаружить не только изменения в работе двигателя, но еще и снижение расхода топлива, что немаловажно для владельца авто. Если все еще не знаете, что является причиной повышенного расхода топлива на Ланосе, то пришло время проверить лямбда зонд

На видео ниже показан подробный процесс, как снимается и меняется лямбда зонд на Ланосе.

Это интересно!После установки нового элемента перед запуском двигателя не забудьте включить зажигание на 5 секунд, затем отключить, и подождать еще 5 секунд. После этого можно запускать двигатель и проверять исправность работы ДВС.

Принцип работы лямбда зонда

Лямбда зонд представляет собой специальный датчик, который определяет состав смеси, идущей из выпускного коллектора. На основе этой информации определяется то, какая именно топливная смесь будет поступать в цилиндры двигателя. Если топливо сгорает не полностью, то лямбда зонд подает сигнал о необходимости обеднения смеси. Это необходимо для того, чтобы уменьшить количество вредных выбросов в атмосферу в виде не сгоревшего топлива. Кроме того, лямбда зонд нужен для того, чтобы обеспечить оптимальное формирование смеси, чего сложно добиться в старых автомобилях. Топливная смесь должна быть такой, чтобы автомобиль работал на полную мощность, и при этом не было перерасхода.

Видео по теме

Нашли ошибку совместимости запчасти с автомобилем? Сообщите о ней нашим специалистам.

Экспертам АвтоПро известны дополнительные комплектации:

Лямбдазонд, датчик кислорода до катализатора стандартная комплектация : 7700103504, 7700107434, 1628SW, 8200632270, 8201035691, 8201071311, 226A04AA0A, 0480, OZA507R2, 77207, 8200485076, 0020, OZA636R1, 8200052063, 570083, 0893165, A2C59513326Z, LS140275, 6001549007, 2000090SX, 20, 480, VSOS0901, VSOS0903, VSOS0902, ES2028012B1, 6001549061, DCL16063

Запчасть Лямбда-зонд, датчик кислорода до катализатора подходит для автомобилей:

• Renault: Clio хэтчбек (B, C, B01) , Kangoo минивэн (KC0) , Kangoo фургон (FC0) , Laguna хэтчбек (B56) , Laguna универсал (K56) , Twingo хэтчбек (C06) , Twingo фургон (S06) , Clio хэтчбек (BR01, CR01) , Modus минивэн (JP0) , Clio универсал (KR01) , Clio седан (LU) , Logan седан (LS) , Logan универсал (KS)
• Nissan: Kubistar минивэн (X76)
• Dacia: Logan седан (LS) , Logan универсал (KS) , Sandero хэтчбек (BS0, 1) , Logan фургон (FS_)

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

• Обороты на холостом ходу начали падать или «плавать».
• Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
• Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
• Двигатель сильно перегревается, а расход топлива увеличился.
• Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

• Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
• Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
• Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
• Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
• Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
• Если часто производится многократный запуск двигателя.
• Использование герметиков (особенно силиконовых) для установки лямбда зондов.
• Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
• Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Артикул и стоимость кислородного датчика и его аналогов

Оригинальный датчик кислорода для Рено Логан имеет артикульный номер 8200651078 или 8200461432. Цена на фирменное изделие находится в пределах от 4000 до 6000 рублей. Более низкую стоимость имеют лямбда-зонды с авторазборок.

Однако проверить остаточный ресурс бывшего в употреблении датчика практически невозможно. Поэтому большинство водителей склоняется к покупке аналогов.

В таблице ниже представлен перечень брендов, которые отлично показали себя на Рено Логан.

Таблица — Аналоги кислородного датчика на Рено Логан

Facet	108095	2800-3500
NGK	94353	4500-6700
EPS	1998095	2900-3800
Meat&Doria	81579	1400-2000

Расположение датчика кислорода

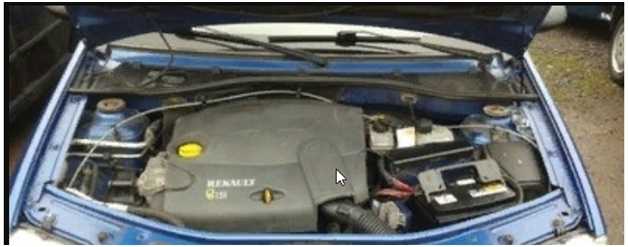

Датчик кислорода на автомобиле Рено Логан находится в моторном отсеке. Управляющий лямбда-зонд располагается на выпускном коллекторе перед каталитическим нейтрализатором. Он вкручивается в посадочное отверстие, в котором имеется резьба. Второй датчик находится за катализатором. Он также врезан в выхлопную систему.

Требуемые инструменты

Для замены датчика кислорода своими руками необходимы инструменты из таблицы ниже.

Таблица — Инструменты для замены кислородного датчика

Специальный ключ для отворачивания датчика кислорода	Можно изготовить самостоятельно из торцевой головки «на 22»
Отвертка	С плоским лезвием
Ключ накидной	«на 13», «на 15»
Гаечный ключ	«на 13», «на 15»
Проникающая смазка	Например, ВД-40
Ветошь и металлическая щетка	Для очистки загрязненных поверхностей

Для отворачивания лямбда-зонда необходим специальный ключ. При его отсутствии автовладельцы изготавливают его самостоятельно из длинной головки «на 22». Открутить датчик можно и рожковым ключом, однако есть риск слизать грани. В крайнем случае водители обрезают жгут проводов и откручивают датчик обычной головкой «на 22».

Выполнять замену датчиков кислорода удобно со стороны днища транспортного средства. Поэтому для проведения ремонтных работ требуется смотровая яма, эстакада или подъемник.

Для облегчения последующего демонтажа лямбда-зонда рекомендуется обработать резьбу датчика и его посадочного места спецсредством

При этом важно подбирая смазку учитывать, что она должна быть максимально термостойкой

Описание замены кислородного датчика на Рено Логан

Управляющий и диагностический датчики кислорода обладают практически нулевой ремонтопригодностью, по этому если появились первые признаки неисправности, то для ремонта автомобиля необходима замена лямбда-зондов. Инструкция по снятию и установке верхнего датчика представлена ниже.

• Зафиксировать автомобиль стояночным тормозом.
• Открыть капот.

• Обесточить бортовую сеть.
• При проведении работ по замене датчика кислорода со стороны днища требуется снять защиту картера.
• Нажать фиксатор и отсоединить клеммную колодку датчика кислорода.

• Колодку следует высвободить от кронштейнов на блоке цилиндров.
• Освободить жгут проводов лямбда-зонда.

• Нанести проникающую смазку на место крепления датчика.
• Открутить лямбда-зонд.
• Изъять открученный датчик кислорода.

Установить новый лямбда-зонд. Датчик следует закрутить с моментом затяжки равным 45 Нм.

• Собрать все в обратной последовательности.
• Проверить работу мотора.

Замена диагностического датчика кислорода осуществляется по нижеприведенной инструкции.

• Установит машину над смотровой ямой.
• Открыть капот.
• Скинуть минусовую клемму с АКБ.
• Снять защиту картера.
• Отсоединить клеммную колодку.

• Высвободить клеммную колодку из кронштейна на коробке передач.
• Освободить провода и открутить датчик, предварительно нанеся проникающую смазку.
• Установить новый датчик кислорода. Момент его затяжки составляет 45 Нм.

Высокопрофессиональная замена датчика кислорода на Рено Логан (лямбда-зонда)

Датчиков кислорода или, как их называют специалисты, лямбда-зондов в автомобиле Рено Логан два, и оба они находятся в выхлопной системе. Первый стоит непосредственно за выходным коллектором, второй – в самом конце выхлопного тракта. И хотя конструкции этих элементов идентичны, назначения у них абсолютно разные.

Принцип работы кислородного датчика

На сегодняшний день существуют два типа датчиков, измеряющих уровень кислорода в отработанных газах: широкополосные и двухуровневые.

Конструкция лямбда-зонда второго типа включает в себя наличие двух типов ячеек: измерительных и накачивающих. Между ними имеется небольшой, в несколько микрон, зазор, заполненный газом.

Механизм работы такого датчика состоит в том, что пока кислорода в отработанных газах мало, те направляются в ячейки первого типа. Когда же его концентрация оказывается выше определенного параметра, выхлоп автоматически перенаправляется в другие ячейки.

Зонду остается лишь фиксировать, через какие ячейки проходит выхлоп, чтобы определить, достаточно ли в его составе чистого кислорода.

Датчики этого типа считаются более точными, зато первые, благодаря относительной простоте их конструкции, являются менее дорогими и при этом более надежными. Поэтому выбор производителей бюджетного автомобиля Рено Логан в пользу двухуровневых лямбда-зондов вполне оправдан.

Назначения первого и второго лямбда-зондов

Но если количество кислорода вдруг превысит максимально допустимый уровень, это будет свидетельствовать о серьезном сбое в работе мотора. Каком именно – это покажет диагностика авто. ЭБУ же просто включит на приборной панели тревожный сигнал и, если владелец машины в ближайшее время не обратится в автосервис, воспрепятствует запуску мотора.

У второго лямбда-зонда задача полностью противоположная: находясь в самом конце выхлопного тракта, он контролирует качество очистки отработанных газов, точнее, качество работа каталитического нейтрализатора, осуществляющего расщепление оксидов азота и углерода на чистый кислород и азот с углеродом. Чем больше будет чистого кислорода в выхлопе на стадии его выброса в атмосферу, тем более эффективную работу катализатора будет означать этот факт.

Нижний порог количества этого газа в выхлопе зависит от экологического класса, к которому принадлежит авто. Так, первые логаны соответствовали классу Евро 5, пострестайлинговые же относятся к более высокому классу Евро 6.

Замена датчика кислорода на Рено Логан: предпосылки

Замена датчиков кислорода на Рено Логан производится только в случае их поломки.

При апгрейде выхлопной системы машины, в результате которой меняются ее основные параметры (например, при установке пламегасителя вместо вышедшего из строя каталитического нейтрализатора), сами зонды не меняются, но на второй ставится специальное устройство – обманка, в нужную сторону «корректирующая» его показания.

Признаки неисправности, требующие замены лямбда-зонда на Рено Логан, таковы:

• время от времени мощность двигателя начинает скачкообразно снижаться, что говорит о перебоях подачи топлива в цилиндры, вызванной периодическими отключениями зонда (на приборной панели в это время может загораться лампочка «чек»);
• затем возникают трудности при запуске двигателя;
• дальше – больше: мотор то и дело начинает беспричинно глохнуть как на низких, так и на высоких оборотах;
• в итоге запуск двигателя становится и вовсе невозможен.

Важно! Так как причинами выхода из строя зонда являются либо перегрев, повлекший разрушение его конструкции, либо механическое повреждение, либо выработка этим устройством своего ресурса, то восстановлению оно не подлежит. Единственно возможный ремонт в этом случае – это замена лямбда-зонда

Рено Логан: замена датчика кислорода

• Во-первых, добраться до этого прибора (особенно до первого, стоящего на выпускном коллекторе) непросто.
• Во-вторых, установка зонда требует ювелирной точности – в противном случае его показания не будут соответствовать действительности.
• В-третьих, сложен сам выбор устройства, годящегося на замену вышедшего из строя. В идеале, это должен быть полный аналог старого датчика либо, как минимум, прибор, обладающий теми же параметрами. В зависимости от мотора Логан, года выпуска автомобиля и места его сборки, параметры эти могут отличаться.

Важно! Чтобы замена была осуществлена максимально корректно, воспользуйтесь услугами специалистов автосервиса. Как показывает практика, не имея соответствующей квалификации и опыта, сделать это будет весьма проблематично

Снятие датчиков концентрации кислорода двигателя 1,4-1,6(8V) РеноСандеро

Снимаем датчики для замены, а также при демонтаже системы выпуска отработавших газов. Работу выполняем при остывших элементах системы выпуска.

Снятие управляющего датчика концентрации кислорода двигателя 1,4-1,6(8V)

• В моторном отсеке при выключенном зажигании…
• …отжимаем фиксатор колодки жгута проводов системы управления двигателем… …и отсоединяем колодку жгута проводов от колодки жгута проводов датчика.
• Расстегиваем пластмассовый держатель и вынимаем из него жгут проводов датчика.
• Ключом «на 22» выворачиваем датчик из отверстия приемной трубы…

…и вынимаем датчик. Устанавливаем управляющий датчик концентрации кислорода в обратной последовательности. Перед установкой датчика наносим на его резьбу тонкий слой графитовой смазки, не допуская ее попадания внутрь датчика через отверстие в его наконечнике.

Затягиваем датчик предписанным моментом (см. «Приложения»).

Снятие диагностического датчика концентрации кислорода двигателя 1,4-1,6(8V)

1. Работу выполняем на смотровой канаве или эстакаде. Снизу автомобиля при выключенном зажигании, отжав фиксатор колодки жгута проводов системы управления двигателем…
2. …отсоединяем колодку жгута проводов от колодки проводов датчика.
3. Снимаем колодку проводов датчика с держателя, закрепленного на теплозащитном экране.
4. Продев через кольцо накидного ключа «на 22» колодку проводов датчика…

…выворачиваем датчик из резьбового отверстия в трубе.

Устанавливаем диагностический датчик концентрации кислорода в обратной последовательности. Перед установкой датчика наносим на его резьбу тонкий слой графитовой смазки, не допуская ее попадания внутрь датчика через отверстие в его наконечнике.

Затягиваем датчик предписанным моментом (см. «Приложения»).
