Регулировка ручного тормоза на Hyundai Santa Fe?

Итак, мы начинаем нашу статью с регулировка ручного тормоза Hyundai Santa Fe в его ручной версии. Эта версия работает в основном с использованием системы тросов и анкерных винтов, которые позволяют управлять натяжением устройства и, следовательно, изменять ход рычага ручного тормоза. Чтобы действовать, вам нужно воздействовать на эти винты, чтобы растяните трос ручного тормоза вашего Hyundai Santa Fe . В любом случае перед регулировкой ручного тормоза вы должны убедиться, что ваши задние колеса точно не заблокированы во время регулировки. Обязательно ознакомьтесь с подробной техникой проведения такого вмешательства:

• На уровне ручного тормоза снимите пластиковую консоль, закрывающую его, с помощью винтов и зажимов Torx.
• После завершения вы должны увидеть люк в ручном тормозе, откройте его, чтобы увидеть систему винта и троса.
• Вам нужно будет найти контргайки и ослабить их гаечным ключом, чтобы вы могли изменить натяжение кабеля.
• Теперь закрутите гайки стопорного механизма с обеих сторон, убедитесь, что вы внесли одинаковые изменения с обеих сторон, чтобы сохранить сбалансированное торможение, и убедитесь, что рычаг ручного тормоза вашего Hyundai Santa Fe имеет ход примерно в три паза.
• Затяните контргайки и проверьте крепление шин вашего автомобиля, если все в порядке, вы можете собрать комплект, в противном случае снова затяните крепежные винты, пока не получите оптимальную настройку.

.Если у вас нет доступа к заслонке ручного тормоза вашего Hyundai Santa Fe, регулировка будет точно такой же, но будет происходить путем прохождения под автомобилем на уровне рычага ручного тормоза. Перед любыми действиями обязательно поставьте машину на подставку.

Обслуживание стояночного тормоза hyundai santa fe

Проблемы с ручником могут быть из-за того, что во внутреннее пространство заднего барабана попала грязь. В этом случае для восстановления его (ручного тормоза) работы, придется снимать диск-барабан и заниматься чисткой и смазкой. Возможно понадобится восстанавливать рабочее состояние барабана и колодок при помощи мелкой наждачки. Если внутренняя поверхность барабана значительно повреждена и имеет каверны, то все это бесполезно. В этом случае диск-барабан придется менять.

Источник

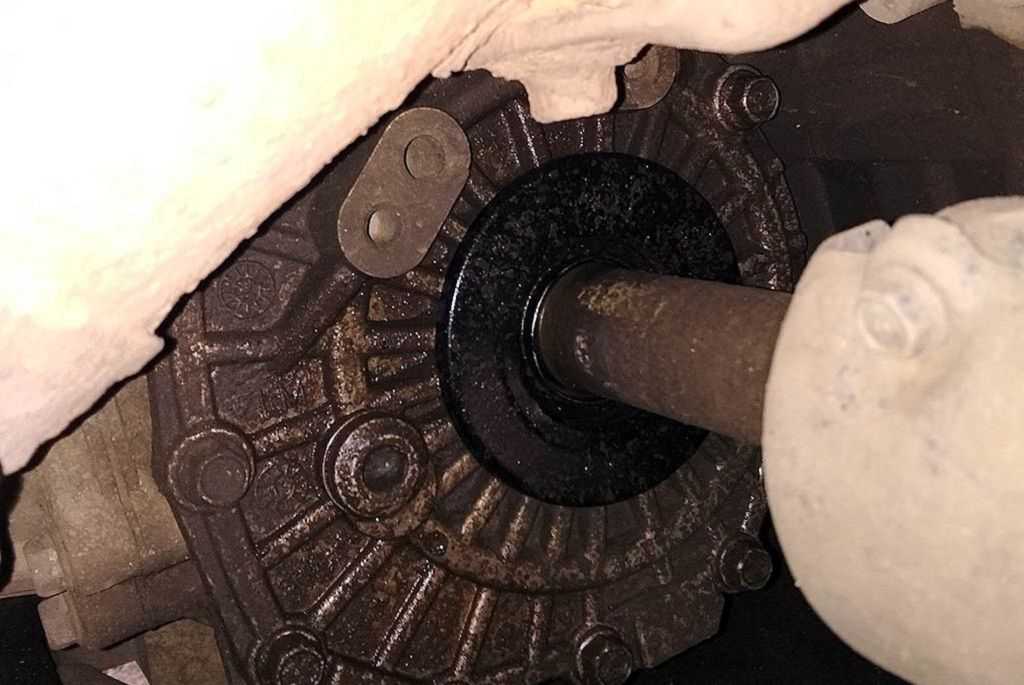

И снова виной всему полный привод — муфта

Очередным слабым местом полного привода оказалась электромагнитная муфта Dynamax, подключающая заднюю ось. Она не любит неудачных нажатий педали газа в пол на нестабильных дорожных покрытиях. Если, предположим, под передними колесами оказался лед, а под задними еще пока асфальт, вы почувствуете резкий щелчок.

Поначалу может сложиться впечатление, что это просто грубо сработал полный привод. А на самом деле, это резко сработала муфта корзины фрикционов. От такого рывка ее оторвало от вала, и полный привод будет функционировать еще не скоро.

На приборной панели не засветится никаких лампочек, а вы можете даже и не догадаться, в чем дело. А о проблеме узнаете, когда полный привод будет нужен как никогда.

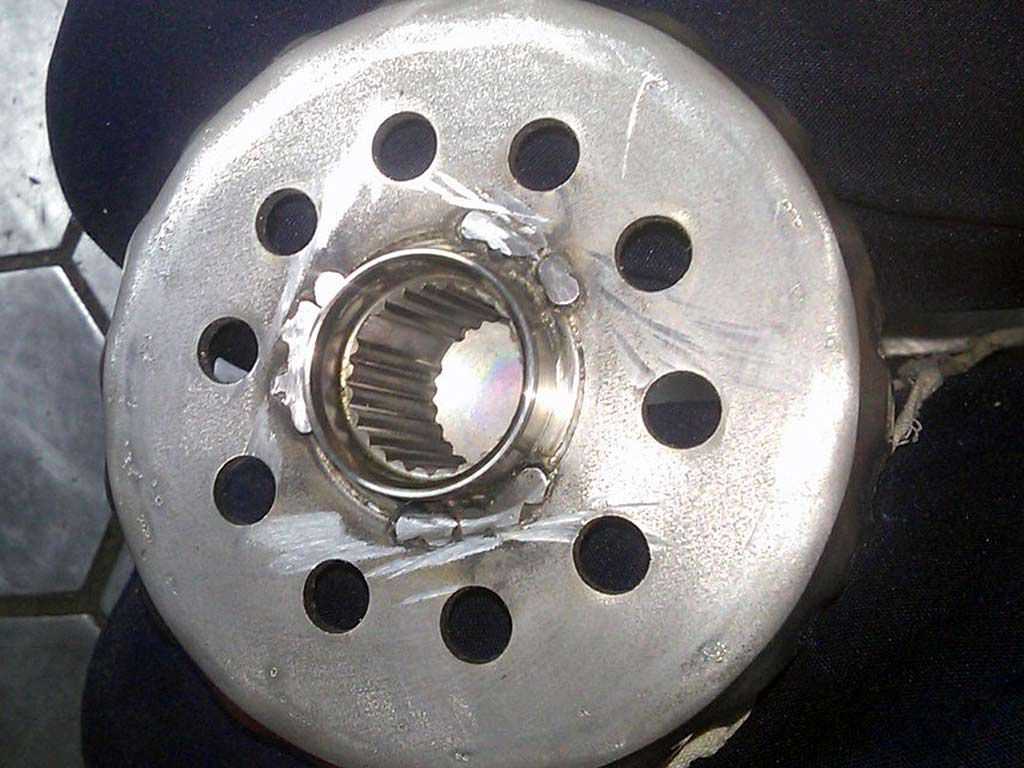

Сломанный узел придется либо заваривать в специализированном сервисе, либо менять на новый — а это недешевое удовольствие. Да и весь ремонт — до следующего неудачного нажатия педали газа при подключаемом полном приводе.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как отрегулировать автоматический стояночный тормоз моего Hyundai Santa Fe?

Вторая система регулировка ручника около Hyundai Santa Fe , это автоматический ручной тормоз, в отличие от ручного, этот метод выполняется непосредственно на тормозных барабанах или суппортах и ​​предназначен для автоматической адаптации к износу ваших тормозных колодок или тормозных колодок. Может случиться так, что если вам нужно быстро достать тормозные колодки, ваш ручной тормоз потеряет мощность, позвольте мне поделиться шагами, которые необходимо предпринять, чтобы проверить, является ли напряжение вашего ручного тормоза правильным:

• Имейте в виду, что автоматический ручной тормоз нельзя отрегулировать напрямую, потому что он должен адаптироваться к тормозным колодкам или колодкам вашего Hyundai Santa Fe.
• Тем не менее, вы можете убедиться, что система работает правильно, просто поставив автомобиль на подставку и проверив, проехав под автомобилем, что тормозные колодки все еще находятся в хорошем рабочем состоянии.
• Что касается барабанных тормозов, вероятно, потребуется разобрать тормоза, чтобы осмотреть обувь, мы все рекомендуем, чтобы это сделал профессионал.
• Обязательно замените тормозные колодки, если это необходимо.

Послесловие

Иногда после замены тормозных колодок проваливается педаль тормоза, как правило это возникает из за новых колодок которые ещё не притерлись к изношенному тормозному диску. Если проблема не пропадает после проезда примерно 300км в городском цикле, тормоз-разгон, в общем в обычном режиме, то тогда нужно смотреть либо воздух в тормозной системе либо целостность манжетов в главном тормозном цилиндре, возможно где-то травят или перепускают.

1. Дисковая тормозная систем — замена колодок примерно каждые 20 тысяч километров
2. Барабанная тормозная система -100 тысяч километров

Но опять же все зависит, где вы ездите, как и как активно тормозите и сколько.

Ну а если субъективно, то, как только появился писк колодок, значит под замену, или же толщина тормозной пластины стала 1-1.5 миллиметра, тогда тоже замена.

Задний тормозной диск и тормозные колодки

Внимание: Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

Примечание: Ниже описаны снятие и установка тормозного диска и тормозных колодок с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.

Снятие

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

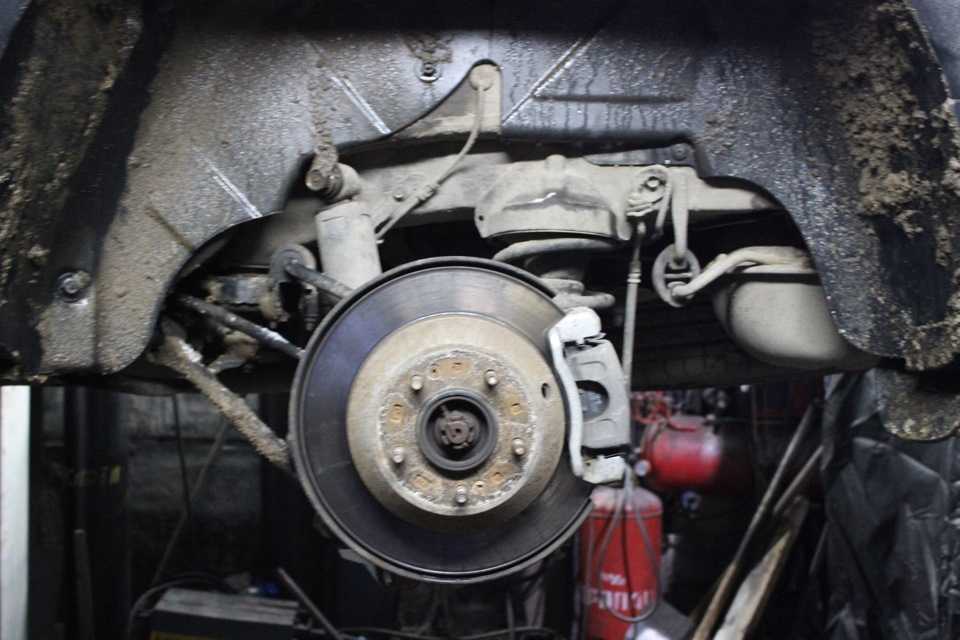

2. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

3. Отпускаем рычаг стояночного тормоза.

4. Отворачиваем колесные гайки и снимаем заднее колесо.

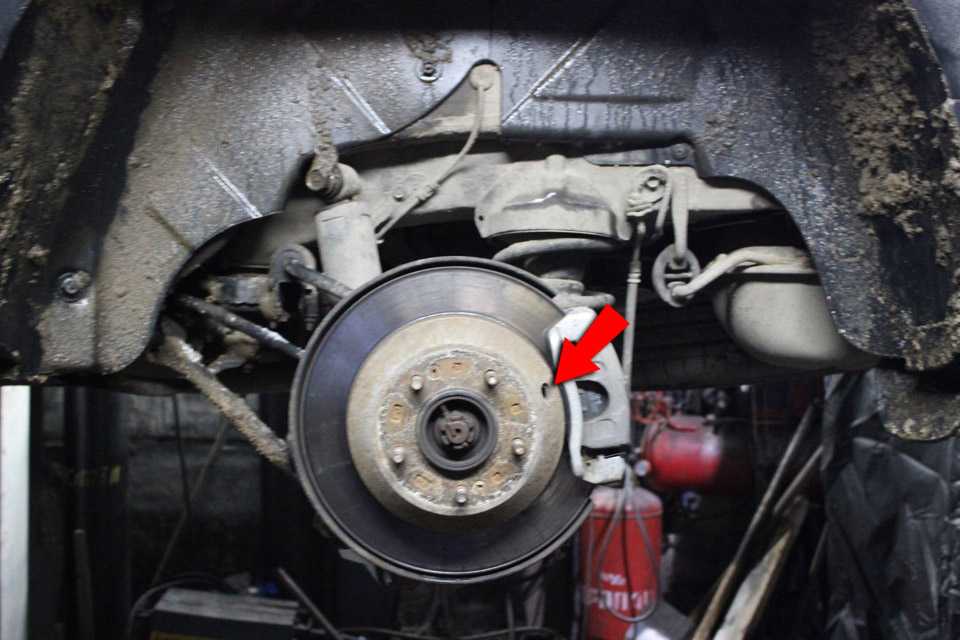

5. Ключом с головкой на 14 отворачиваем нижний болт крепления тормозного суппорта, придерживая вторым ключом на 17 направляющий палец за шестигранник. Извлекаем болт крепления тормозного суппорта.

6. Таким же образом отворачиваем и извлекаем верхний болт крепления тормозного суппорта.

7. Далее слегка перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

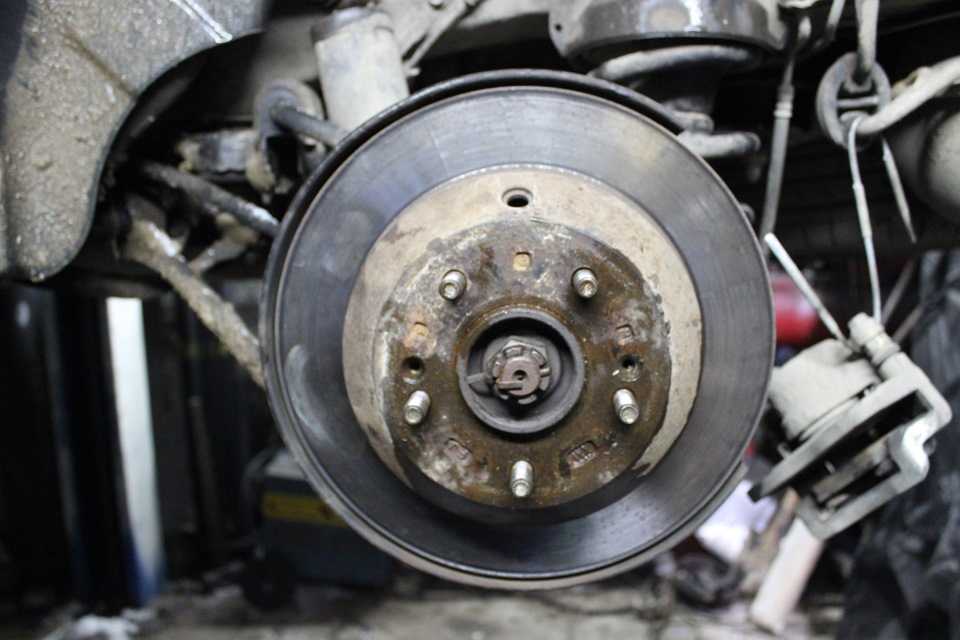

8. Снимаем тормозной суппорт…

… и подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

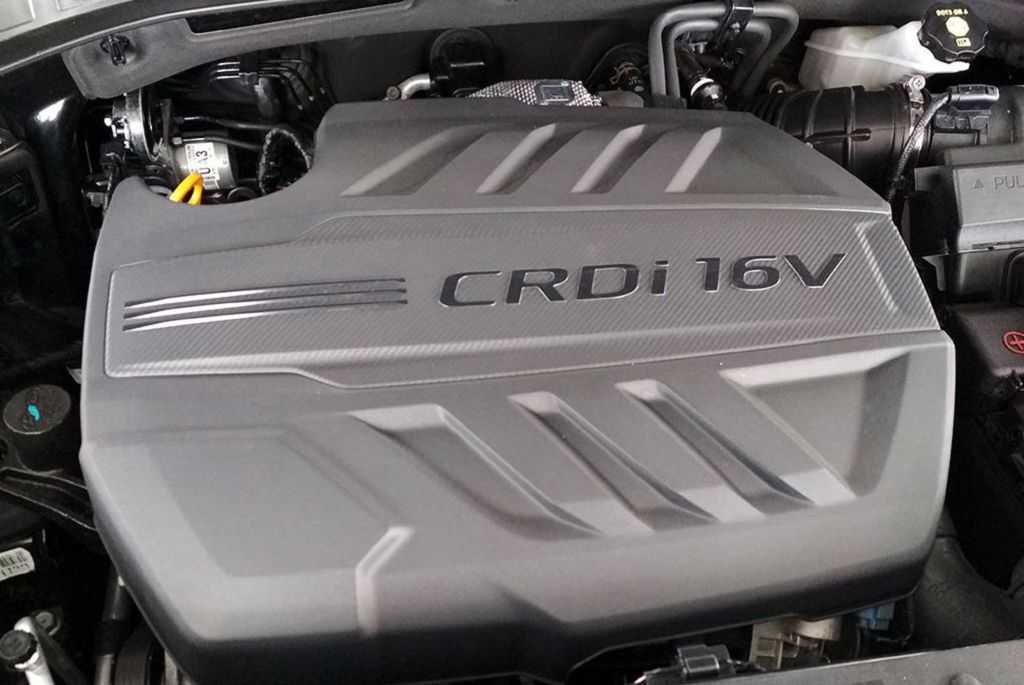

Секретики дизеля

Немного опасаться стоит и дизельных версий с механикой (в версиях с АКПП все в порядке). Здесь может приказать долго жить двухмассовый маховик, а на 200 000 пробега наблюдается износ ТНВД. Дожидаться возникновения ошибок и прочих тревожных звоночков не стоит. Стружка из насоса мгновенно просочится в топливную систему и повредит дорогостоящие форсунки. Лучше заменить ТНВД сразу, спустя 200 000 км!

А еще обратите внимание на EGR — систему дожигания отработавших газов. Она очень любит пускать сажу во впускной тракт

Проблему можно решить регулярной чисткой дроссельной заслонки и коллектора. Либо, как вариант, можно провести чип-тюнинг, отключив клапан рециркуляции.

Что касается задиров, то на дизеле их больше, чем на бензиновом движке. И чем современнее год выпуска, тем больше проблем с мотором. А масляный насос со встроенным балансиром очень часто течет. Чтобы такого не было, чаще меняйте масло.

Через какое-то время начинает “прихрамывать” катализатор. Перед водителем становится вопрос: отрезать его или заменить. Ну это уже на его совесть и кошелек.

Регулировка стояночного тормоза (ножник) Hyundai Santa Fe CM 2006-2012

Инструменты:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Гаечный ключ рожковый 12 мм (2 шт.)
• Отвертка плоская средняя
• Молоток большой (при необходимости)
• Щетка металлическая (при необходимости)
• Отвертка крестовая средняя (при необходимости)
• Отвертка ударная крестовая средняя (при необходимости)

Примечание:

Ручник Санта Фе регулируется без снятия тормозного барабана и со снятием.

Регулировка ручника Хендай Санта Фе без снятия тормозного барабана:

1. Под автомобилем полностью ослабьте регулятор натяжки стояночного тормоза.

2. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под передние колеса.

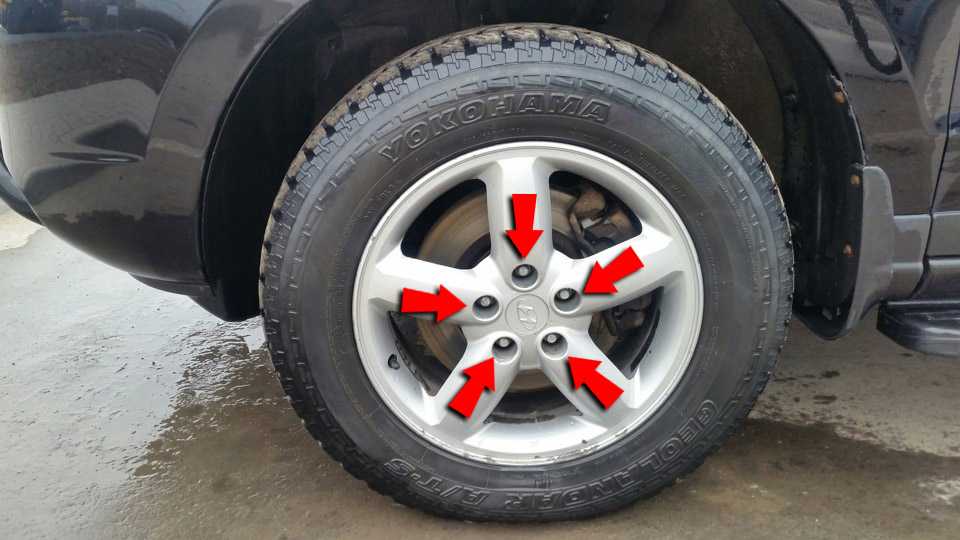

3. Ослабьте затяжку гаек крепления заднего колеса.

4. Приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

5. Снимите резиновую заглушку в барабане и прокрутите барабан вниз, чтобы отверстие совпало с регулировочным устройством.

6. Плоской отверткой через отверстие, вращайте рычаг вверх до полного затормаживания диска (будут слышны щелки регулятора в пружине). После того как диск полностью затормозился, сделайте пять щелчков вниз, чтобы ослабить регулятор.

Примечание:

Проверьте легкость вращения диска. Диск должен вращаться легко.

Аналогичную операцию проведите с другим колесом.

7. Установите все снятые детали в порядке, обратном снятию.

8. Под автомобилем отрегулируйте натяжение стояночного тормоза. Ход педали должен быть 130-140 мм.

Регулировка ручника Хендай Санта Фе​ со снятием тормозного барабана:

1. Ослабьте натяжение стояночного тормоза под автомобилем, как описано выше.

2. Снимите колесо, как описано выше.

3. Снимите тормозной суппорт.

4. Металлической щеткой очистите от грязи и коррозии головки двух винтов крепления тормозного барабана и открутите их.

Примечание:

Если крестообразной отвёрткой открутить крепления диска не удается, открутите их ударной отвёрткой.

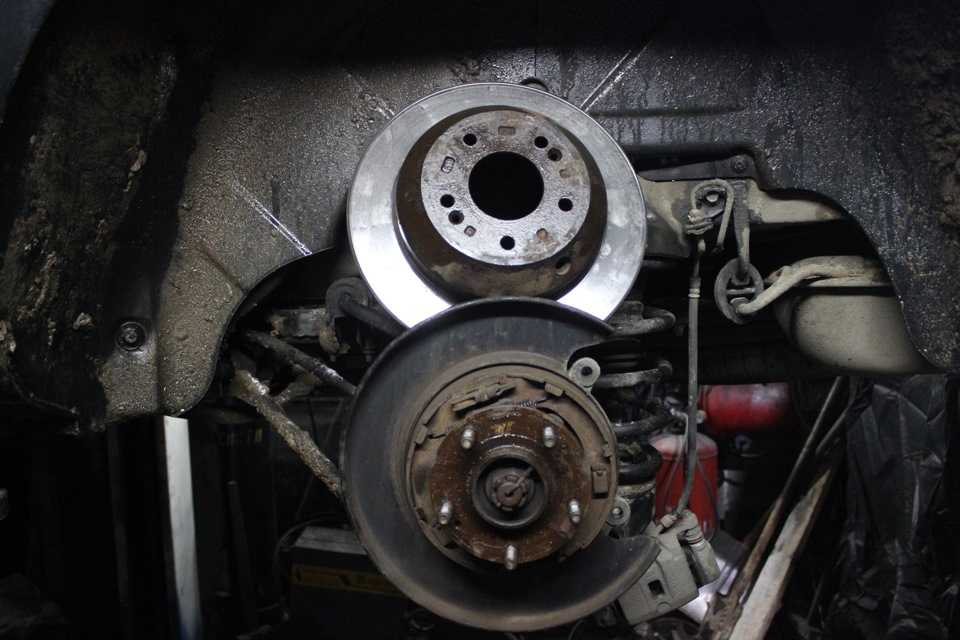

5. Снимите тормозной барабан.

6. Плоской отверткой вращайте рычаг регулировки вверх до полного затормаживания диска (будут слышны щелки регулятора в пружине). После того как диск полностью затормозился, сделайте пять щелчков вниз, чтобы ослабить регулятор.

Примечание:

Проверьте легкость вращения диска. Диск должен вращаться легко.

Аналогичную операцию проведите с другим колесом.

7. Установите все снятые детали в порядке, обратном снятию.

8. Под автомобилем отрегулируйте тросик стояночного тормоза Хендай Санта Фе, как описано выше. Ход педали должен быть 130-140 мм.

В статье не хватает:

В статье не хватает:

Ремонт описан неправильно

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Не спешите гнаться за экзотикой!

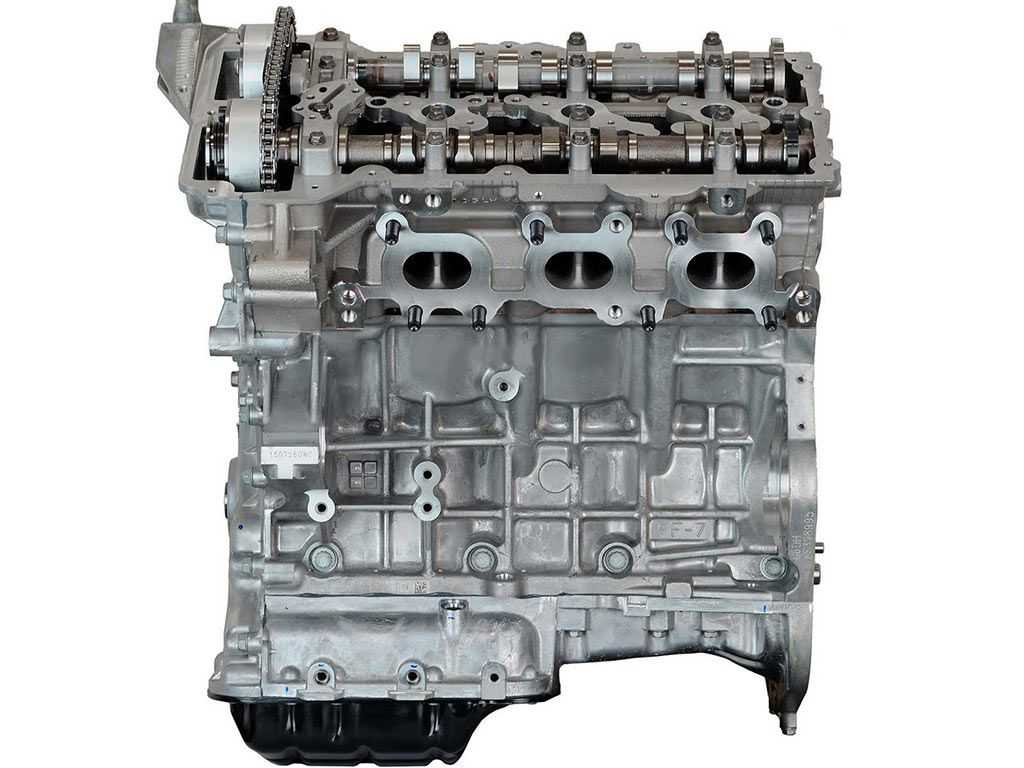

Помимо версий 2,4 и 2,2 дизель, на рынке иногда можно встретить экзотическую модель с V-образным 3,3-литровым двигателем G6DF. Если вы приобретаете новый автомобиль, переживать не стоит.

А вот если вы попали на б/у модель с таким двигателем, не спешите радоваться. Причиной для разочарования может послужить не только огромный масложор, но и скорая “смерть” мотора. Всему виной повышенное нагарообразование на поршнях и кольцах. Так что уже через 250 000 км, 3,3-литровый агрегат погибает.

Спасти его может разве что раскоксовка каждые 50 000 км.

На этом “экзотические” сюрпризы не закончились. Еще один «секрет» кроется в системе ГРМ, в которой отсутствуют гидрокомпенсаторы. Поэтому каждые 100 000 км владельцу придется регулировать зазоры клапанов. Работа внушительная, так как на каждую сторону двигателя здесь по 12 зазоров.

Стояночный тормоз

1. Педаль стояночного тормоза
2. Балансир в сборе
3. Трос стояночного тормоза

Снятие и установка

Снятие

Стояночный тормоз ручного типа

1. Опустить полностью рычаг стояночного тормоза.

2. Снять центральную консоль.

3. Отсоединить трос (В) стояночного тормоза от балансира (А).

4. Отсоединить разъем сигнальной лампы стояночного тормоза.

5. Отвернуть крепежные болты и снять рычаг стояночного тормоза в сборе.

6. Снять заднее колесо.

7. Снять суппорт и диск заднего тормоза.

8. Отсоединить трос (А) со стояночного тормоза в сборе.

9. Отвернуть болты крепления направляющих троса.

10. Снять и фиксатор (А) тормозных колодок и штифт (В).

11. Снять верхнюю пружину (А) и распорку (В).

12. Снять нижнюю пружину (А), регулятор в сборе (В) и тормозные колодки.

Стояночный тормоз ножного типа

1. Полностью отпустить педаль стояночного тормоза.

2. Снять нижнюю часть приборной панели.

3. Снять фиксирующие зажимы (А) троса стояночного тормоза, и затем отсоединить трос от педали стояночного тормоза.

4. Отсоединить разъем выключателя сигнальной лампы стояночного тормоза.

5. Отвернуть крепежные болты и снять педаль стояночного тормоза.

6. Снять заднее колесо.

7. Снять суппорт и диск заднего тормоза.

8. Отсоединить трос (А) со стояночного тормоза в сборе.

9. Отвернуть болты крепления направляющих троса.

10. Снять и фиксатор (А) тормозных колодок и штифт (В).

11. Снять верхнюю пружину (А) и распорку (В).

12. Снять нижнюю пружину (А), регулятор в сборе (В) и тормозные колодки.

Установка

1. Установка производится в последовательности обратной снятию.

2. После установки отрегулировать стояночный тормоз.

Регулировка стояночного тормоза

Регулировка зазора колодок стояночного тормоза

1. Снять заднее колесо.

2. Снять заглушку с диска заднего тормоза.

3. Повернуть регулятор в сборе (А) вниз пока он не сможет поворачиваться при помощи отвертки.

4. Повернуть регулятор в сборе на 5 зубьев в противоположном направлении.

5. Установить заглушку на диск заднего тормоза.

6. Установить заднее колесо.

Стояночный тормоз ручного типа

1. Полностью поднять и опустить рычаг стояночного тормоза 3 раза.

2. Ход должен быть равен 6 – 7 щелчков, при применении силы около 196 Н при 40 мм от конца рычага. Если значение не соответствует требуемому, то необходимо отрегулировать стояночный тормоз. Регулировку выполнять при помощи гайки (А) балансира.

3. Сигнальная лампа стояночного тормоза должна быть выключена, когда рычаг полностью опущен и включена когда он поднят на один щелчок.

Стояночный тормоз ножного типа

4. Полностью выжать и опустить педаль стояночного тормоза 3 раза.

5. Отрегулировать гайку (А), так чтобы ход педали стояночного тормоза был равен 130 – 140 мм, при приложении усилия 294 Н.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Что это: экономия или халатность?

Сегодня многие стремятся приобрести полноприводный автомобиль. Но тут будьте осторожнее! Проверьте, надежно ли защищены и закрыты все элементы подвески. Потому что в Санта Фе 3 соединения углового редуктора полного привода абсолютно лишены всякой защиты. Туда без проблем набивается грязь.

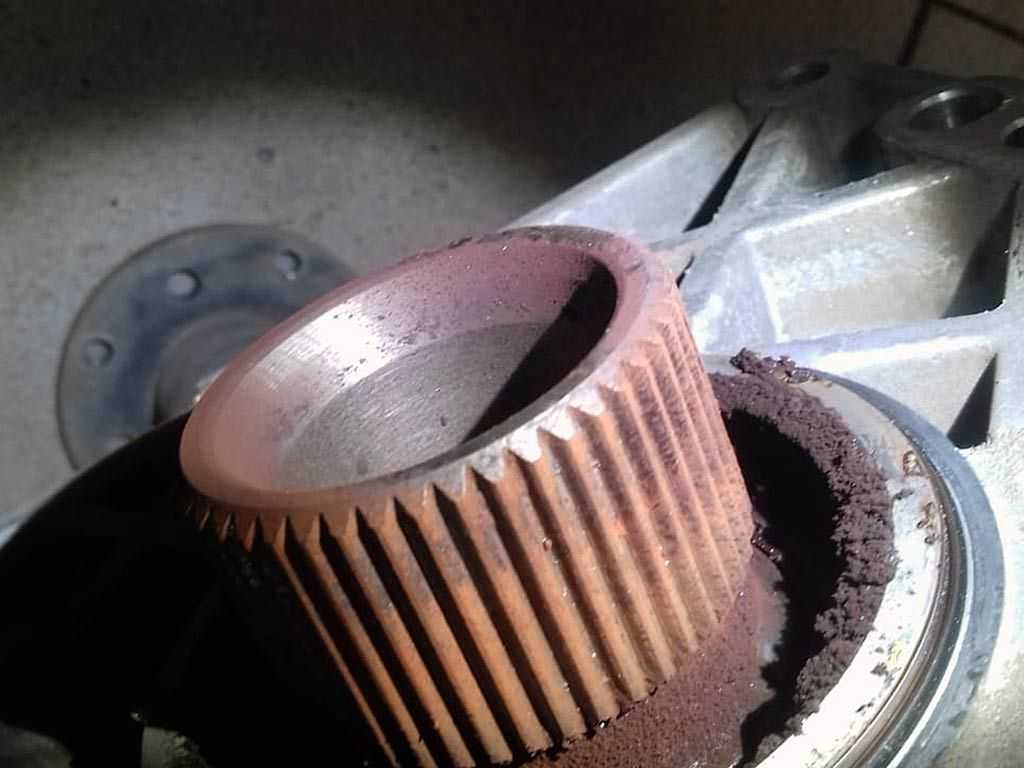

Уже к 70 000 км пробега узел становится похож на смесь гнили, ржавчины и присохшей грязи. Придется менять редуктор в сборе с приводами. А это влетит в немалую копеечку! Кстати, новые шлицы делаются закаленными, поэтому проблема обычно не повторяется.

При этом машина не в курсе проблемы. Никаких датчиков там нет.

Если вы уже купили такой автомобиль, не пугайтесь! Проблемы можно избежать, самостоятельно смазывая шлицы каждые 30 000-40 000 км пробега и меняя уплотняющую резинку.

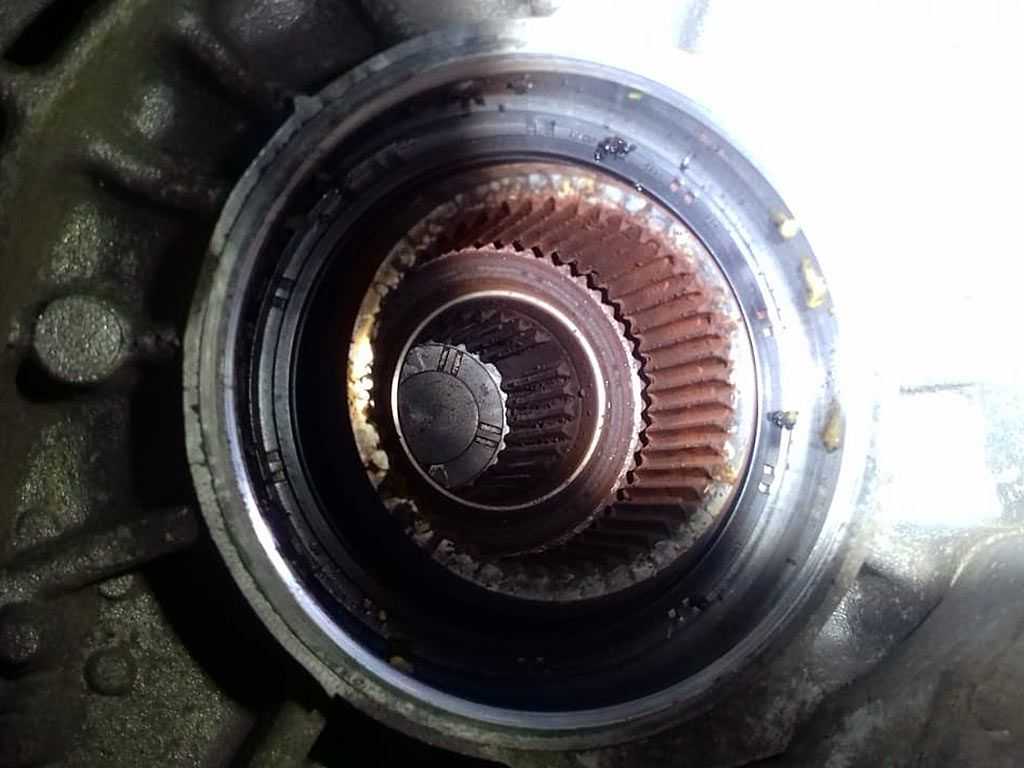

А приобретая б/у Санта Фе 3, взгляните на шлицы, если там имеются масляные пятна, значит, прежний владелец старательно за ними ухаживал.

Чтобы проверить, все ли хорошо на автомобиле с полным приводом, поднимите машину на подъемник. Включите передачу и посмотрите, вращается ли карданный вал. Он должен постоянно вращаться, передавая крутящий момент на редуктор.

Кстати, проблема чаще всего встречается на дизельных версиях, так как там крутящий момент будет побольше.

Кроме шлица, может осыпаться и сам редуктор. Обычно деталь меняют на восстановленную.

Полезный совет по подтяжке ручника

Кроме подтяжки троса со стороны ручника-ножника не забывайте, что при послаблении оного необходимо в первую очередь «подвести» колодки в барабане, для чего есть соответствующий механизм

Это делается плоской отверткой через отверстие с резиновой заглушкой на самом барабане. Если крутить барашек вверх т.е. закручивать — колодки сжимаются, если вниз — соответственно наоборот.

Этим самым исправляется сама причина необходимости регулировки, а именно послабление ввиду износа колодок стояночного тормоза

Натягивать общий тросик со стороны ручника-ножника — метод не правильный, т.к. при замене стояночных колодок — придется крутить все обратно.

То есть если подтяжка ручника с салона или из-под днища не помогает — можно разжать колодки через регулировочные отверстия в задних тормозных дисках. Если разжал до упора и нет результата — менять колодки ручника.
