Реле и схема предохранителей на хонда цивик 4д 5д

Снятие поддона

Советую перед началом поддона, обрызгать все Карбклинром и почистить все на весу. Снимая поддон попробуйте еще раз слить остатки масло, было бы так же не плохо если вы будете выполнять снятие поддона двигателя в очках. Поддон крепится 10-15 болтами и гайками по всему периметру. Но прежде чем снимать его нужно открутить большую скобку идущую от КПП (АКПП) к блоку, а также защитный кожух, через него вы увидите маховик. Сняли скобу, сняли поддон. Поддон снимается и ставится без снятия глушителя, без него конечно проще но можно его и ни снимать. Все, у вас есть доступ в поршням. Тут уже идет выбор, я например, снимаю постель и насос, но не заменяю в нем вкладыши, но смотрю в каком они состояние. Кто то не снимает постель, а снимает поршня прямо через нее, причем это сделать реально. А теперь переходим к первому цилиндру (около ГРМ) выкручиваем гайки, и проворачиваем коленвал и вытаскиваем уже постель поршня. И уже полюбившимся инструментом, резиновая киянка, выбиваем, порешь снизу вверх. Так вытаскиваем все 4 цилиндра. При повороте коленвала, скорее всего из 4 цилиндра выпадут 2 упорных полукольца, ничего страшного поставьте новые. Не забываете, что постель поршня и поршень нужно откладывать вместе и между собой не менять. Цифры на стыки, означают не номер порядкового номера а весовая категория. каждая имеет свою погрешность, вот эта погрешность (весовая группа) выштампованный на шатуне.

Снятие масляного поддона картера

Проверка и измерение зазоров замков колец поршней

Самый главный вопрос у всех владельцев, “а может под расточку?”, не волнуйтесь. Это самые крайние меры. Обычно расточка происходит по двум причинам. Если зазоры замков колец вышли за пределы, или же в моторе есть очень большие дефекты например после заклинивания или разрыва цилиндра. Что означает зазор замка кольца? Кольцо для поршня имеет форму не кольца а буквы С, то есть имеется разрыв. При установки в цилиндр и сжатие кольца этот замок сужаются. При выработке, тоесть при интенсивной работе с течением времени стенки блока стесываются, зазор увеличивается. Вот по этому зазору можно и понять дальнейшую работу по двигателю Honda Civic D14-D15 да и вообще любого.

Демонтаж:

1. Поднять переднюю часть автомобиля и демонтировать колеса.
2. Снять грязезащитный щиток.
3. Снять натяжитель ремня привода.
4. Демонтировать крышку головки блока цилиндров (ГБЦ).
5. Поставить первый поршень в ВМТ – при этом отметка ‘‘UP» (А) шестерни распредвала окажется вверху, а метки ВМТ (В) совпадут с верхним уровнем головки.
6. Убрать шланг положительной вентиляционной системы картера.
7. Демонтировать шкив коленвала.
8. Поддон масла необходимо поддомкратить, положить брус из дерева.
9. Снять крепеж, держащий трубопровод кондиционера (А) и реактивную штангу (В).
10. Убрать кабель соединяющий на «массу» (А), далее боковое крепление мотора (В).
11. Снять с автомобиля масляный насос.

Диагностика цепи:

После проведения указанных выше процедур необходимо измерить цепь привода газораспределителя. Измерения проводятся от корпуса до нижней части плоской зоны тяги натяжителя. Допустимый максимум составляет 14,5 миллиметров. В том случае, если указанный диапазон превышен, необходимо произвести замену.

• Шкив коленвала поставить обратно (при этом крепление затягивать до конца не нужно).
• Пустить коленвал по направлению против часовой, сжав этим автоматич. натяжитель.
• Сопоставить отверстия в замке (A) и автоматич. натяжителе (B).
• Вставить в них калибровочный штифт 1 мм (C) и пустить коленвал по часовой так, чтобы штифт был зажат.
• Убрать натяжитель и снять вал.
• Убрать направляющий цепи (A) и рычаг натяжителя (B).
• Снять цепь ГРМ Хонда Цивик.

Порядок установки новой цепи:

Поставить коленвал в ВМТ, сопоставив при этом отметки (А) звездочки и блока цилиндров (В).

То же самое сделать с распредвалом. Отметка (А) звездочки будет стоять вверху, а ее отметки верхней мертвой точки (В) совпадут с верхней границей ГБЦ.

Поставить цепь на звездочку коленвала, при этом цветное звено привода (А) должно совпасть с отметкой (В) на ней.

Повторить действие для распредвала.

Поставить направляющий (A), рычаг натяжителя (B), затем сам автоматич. натяжитель.

Из натяжителя достать стопорный или калибровочный штифт.

• При необходимости сменить прокладку масляного блока.
• Протереть и просушить сопоставляемые плоскости.

Смазка герметиком:

Обмазать часть масляного насоса, которая будет соединяться с блоком цилиндров, жидким герметиком P/N (например 08C70-K0234M).

• На поломанную ось нанести жидкую прокладку.
• Положить герметик на верхнюю сторону блока цилиндров (А) и картера крышек коренных опор, которые будут соединяться с насосом (B).
• Положить герметик P/N (например, 08C70-K0234M) на поддон.

ВАЖНО: С составом необходимо работать очень быстро. Слой пригоден к использованию в течение 5 мин

после нанесения, если прошло больше времени, необходимо убрать высохший слой и нанести на его место новый.

• Заменить уплотнительное кольцо (А).

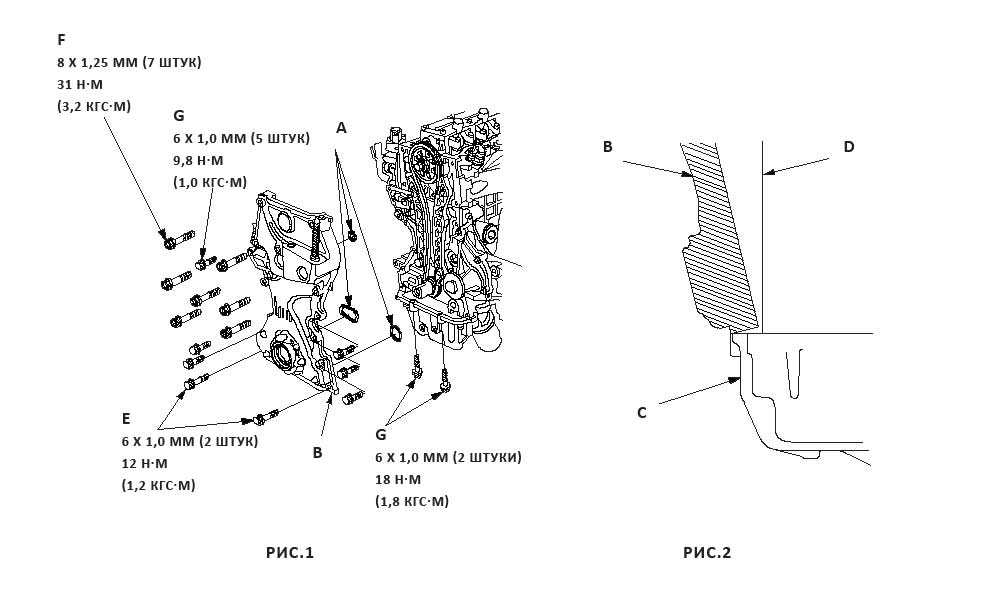

• Поставить кромку маслонасоса (В) на поддон (С), поставить насос на блок мотора (D). Поставить установочные болты, не закручивая (Е).
• Закрутить болты 8 мм (F), далее 6 мм (G) и в последнюю очередь установочные элементы.
• Лишний состав удалить. До заливки масла в масляный насос должно пройти не менее 30 минут. Еще 2,5 часа необходимо выждать до запуска мотора.

Поставить кронштейн боковой опоры мотора (A), не до конца закручивая новые гайку(В) и болт (C).

• Подсоединить кабель на «массу» кузова (D).
• Корпус воздухоочистителя демонтировать в сборе.

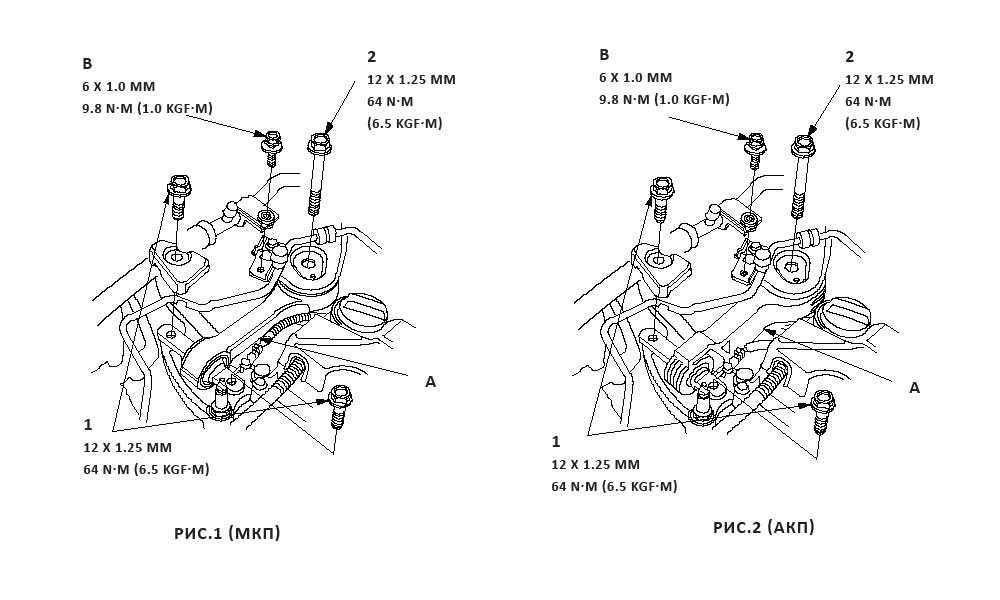

• Ослабить болты держателей силовой передачи (А).

• Поднять подъемник на максимум вверх.
• Болт реактивной штанги нижний ослабить (А).

• Спустить авто вниз.

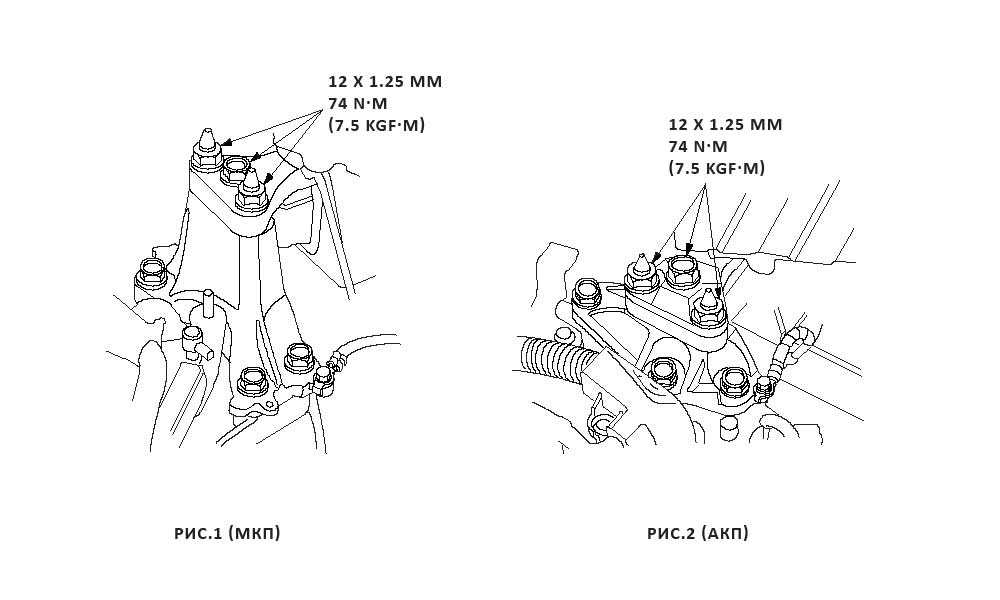

• Закрепить крепежи кронштейна боковой опоры силового агрегата.

Закрепить крепежи трансмиссии.

Вновь поднять машину на максимум вверх и закрутить болт нижней реактивной штанги.

• Спустить автомобиль и поставить на место корпус воздухоочистителя.
• Поставить и закрепить верхнюю реактивную штангу (А).

• Закрутить болт (В) трубки кондиционера.
• Поставить шкив коленвала.
• Поставить трубопровод системы положительной вентиляции картера.

• Поставить крышку ГБЦ.
• Поставить натяжитель ремня привода.
• Поставить грязезащитный щиток и колеса машины.
• Проверить работу всех систем.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Тюнинг двигателя Honda R18A

Атмосферник

Данный мотор, мягко говоря, не очень приспособлен к атмо тюнингу, но кое-что сделать можно. Бюджетный тюнинг заключается в установке холодного впуска, прямого выпуска и чип-тюнинга, такая банальщина дает около 10 л.с. Нужно больше? Ищите вал GO Power Motorsport (или что-нибудь другое), заслонку Skunk2 60 мм, впускной ресивер Weapon R, поршни Wiesco под увеличенную степень 12.5, можно доработать саму ГБЦ, форсунки от турбо Acura RDX производительностью 410cc. Это все позволит еще больше увеличить мощность (+\- 180 л.с.), но в реальных условиях, любой более менее горячий хетчбэк будет быстрее такого доработанного R18A, поэтому насколько оправдано тратить несколько тысяч долларов на атмо тюнинг, решать вам.

Компрессор и турбина на R18A

Один из наиболее правильных вариантов подхода к тюнингу Civic R18, это установка компрессора. Рынок предлагает популярное кит решение от Jackson Racing на базе нагнетателя Rotrex C30-84 с интеркулером. Чтоб мотор на развалился, заменим ШПГ на кованую (поршни CP Pistons под степень сжатия 9, шатуны Eagle), берем форсунки 550cc, топливный насос Walbro 255, настраиваем Hondata FlashPro. Подобные конфигурации дают более 250 л.с., на еще более мощных компрессорах, вроде Rotrex C30-94, можно надуть далеко за 300-350 сил.
На такую же конфигурацию можно поставить турбо кит, на каком-нибуть 28-м Garrett и дунуть 300 сил. Все эти преобразования стоят существенных денег, сильно влияют на ресурс двигателя, его стабильность, не говоря уже о потреблении топлива, поэтому строить подобное рекомендуется только фанатам своего авто.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

Все собрал! Надо завестись

Волнующий момент, все собрано. Деваться не куда. Нужно завестись. Как я писал выше, все детали должны быть чистыми и обработаны новым маслом

Теперь все внимание сюда, попробуйте сначала просто включить зажигание и посмотреть нет ли CheckEngine. Далее заведем и буквально через 5 секунд отключим

Это нужно для прокачки масла в фильтр. Это раз. Второе, будет ужасный грохот и даже возможно вонь. а с выхлопного коллектора будет идти дым. Это все потому, что ваш двигатель весь пропитан всякой химией. Будет жесткий грохот как будто завелся трактор. Нет вы конечно можете все максимально вычистить, но скорей всего так и будет. Не пугайтесь. Спустя минут 5 звук будет идти тише. Главное не газовать. Дайте проработать двигателю.

Неисправности

Пока болячки минимальны и небольшие по причине малого возраста и пробега автомобилей. Работники СТО говорят, что при регулярном обслуживании проблемы не появляются. Изредка появляется коррозия контактов проводки Honda Civic и отключение обогрева зеркал заднего вида, но это редкость. Первые года выпуска устанавливались дефектные подушки безопасности, которые из-за проводки отказывали, выдавая ошибку «SRS» на панели приборов. После проблему исправили.

Моторы линейки вполне надежны. В России доступен только 1,8-литровый агрегат, способный пройти 300 тысяч километров до капиталки. Здесь цепной привод ГРМ, требующий замены после 200 тысяч километров. Мотор не любит агрессивную езду, ведь после появляется повышенный расход масла.

Обслуживание двигателя:

• регулировка клапанов – 45 000 км;
• замена масла – 10 000 км;
• чистка дроссельной заслонки – 150 000 км;
• промывка форсунок – 30 000 км.

К механической КПП девятой Хонды Цивик претензий нет, главное менять масло и сцепление после 150 тысяч. Автомат сложнее, нужно оценивать состояние масла. Горелый запах или черный цвет говорят об отсутствии обслуживания – появятся толчки.

Электроусилитель немного люфтит и не любит поворотов на месте. Повороты до упора вызывают стук рейки, что тоже считается нормой. Скрипы говорят об износе опорных подшипников, живущих 100 тысяч километров. Подвеска живучая кроме хэтчбека, его задняя торсионная балка гнется ударом об камень. Из мелочей встречается проседание задних пружин и течь амортизаторов в морозы.

Осталась проблема со слабостью аккумулятора Civic, который очень быстро разряжается. Торгуйтесь на новый аккумулятор.

Конструктивные особенности

Команда, работавшая над шасси Honda Civic 8, приложила все усилия, чтобы водитель получал радость от вождения. Рулевое управление точное и отзывчивое, а плотная подвеска позволяет активно проходить повороты. Предпочитающим комфорт, лучше использовать 16-дюймовые колеса. Более крупные колеса увеличивают количество толчков, проникающих в салон.

При проектировании хэтчбека Хонда решила отказаться от независимой задней подвески в пользу торсионной балки. Более простая конструкция менее эффективно поглощает неровности и меньше подходит для движения на пределе сцепления колес с дорогой. Однако, такая схема более надежная и прочная, дешевле в эксплуатации и помогает высвободить дополнительное пространство для багажника. 456 литров с возможностью увеличения до 1352 литров – результат недосягаемый для большинства последних компактов.

Это не все козыри Сивика. Система «Magic Seats» расширяет практичные возможности салона. Заднее сиденье можно поднять в вертикальное положение. В результате образуется дополнительное пространство, в котором можно перевозить высокие предметы, например, велосипед или саженцы растений на дачу.

Стремясь повысить функциональность автомобиля, конструкторы были вынуждены поместить топливный бак под передние сиденья. Это неизбежно привело к увеличению высоты посадки. Спасает большой диапазон регулировок положения кресел и руля.

Honda Civic VIII имеет вполне просторный салон. Между осями 2,7 метра – так, что места для ног в целом достаточно. Хуже обстоят дела с запасом пространства над головой. На втором ряду высоким будет не комфортно.

Снятие коллекторов

Теперь начинается рутина разборки, вооружаемся трещоткой и головкой на 10 и 12 и снимаем впускной коллектор. Как снимается впускной коллектор, я описывал в разных статьях. После снятия впускного коллектора нужно снять выпускной коллектор. Сначала снимите защиту, это болты на 14 или 12. Далее берем ключ на 22 и откручиваем лямбда-зонд, лучше не пытаться отстегнуть его от коннектора, так как можно и выдернуть его. Просто уберите его подальше.

Посмотрите внимательно на выпускной коллектор и “штанов” которые в одном или двух местах прикрепляются к кузову или блоку парой болтов и гаек. Скорее всего одно место будет точно под блоком. Нужно освободить коллектор и штаны от “лишних” крепежей. Пока вы будете возиться с этим советую залить гайки на выпускном коллекторе WD40 чтобы они не много отмокли и не сорвались. Далее как вы понимаете нужно снять выпускной коллектор, выкрутив гайки с него постучите по нему резиновой киянкой и попробуйте оттянуть в сторону бампера, так он и снимется.

Снятие впускного и выпускного коллектора

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Характеристики двигателя Хонда R18

Производство	Honda Motor Company
Марка двигателя	R18
Годы выпуска	2006-н.в.
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	87.3
Диаметр цилиндра, мм	81
Степень сжатия	10.5
Объем двигателя, куб.см	1799
Мощность двигателя, л.с./об.мин	140/6300 141/6500
Крутящий момент, Нм/об.мин	174/4300 174/4300
Топливо	95
Экологические нормы	Евро 5
Вес двигателя, кг	—
Расход  топлива, л/100 км — город — трасса — смешан.	9.25.16.6
Расход масла, гр./1000 км	до 1000
Масло в двигатель	0W-20 0W-30 5W-20 5W-30
Сколько масла в двигателе	3.7
При замене лить, л	3.5
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 250-300
Тюнинг — потенциал — без потери ресурса	300+н.д.
Двигатель устанавливался	Honda CivicHonda StreamHonda Cossroad

Познакомимся с характеристиками двигателя RavonDaewoo Gentra

Характеристика	Значение
Механизм газораспределения	DOCH с двумя валами в головке цилиндров
Максимальный крутящий момент	141 при 3800
Максимальная мощность	104,7 л.с. при 5800 оборотов в минуту
Расход топлива	6.9/8.4 и соответственно трасса/город
Количество клапанов	16
Система впрыска	распределенная
Число цилиндров и их расположение	рядная четверка
Рабочий объем	1485 кубических сантиметров
Степень сжатия	10,2
Рекомендуемое топливо	АИ 95
Максимальная скорость	180 км/ч
Динамика разгона	11.9 с до первой сотни
Экологические требования	Евро 5

Характеристики автомобиля показывают, что Равон Джентра достаточно динамичный автомобиль для бюджетного уровня, при этом соответствующий нормам Евро5. Указание по используемому топливу носит рекомендательный характер, но даже использование АИ95 при небольшом объеме двигателя не делают его экономичным. 6.9 литров в трассовом режиме это средний показатель и экономичным назвать его достаточно трудно, особенно если посмотреть в сторону корейских и немецких конкурентов. Показатель максимальной скорости 180 км/ч автомобиль соблюдает в паре с механической трансмиссией, в то время как автомат снижает скорость до 164 км/ч.

Немного из истории Хонда Цивик

Первая Honda Civic разрабатывалась для американского рынка – в связи с экономическим кризисом в то время в США были востребованы автомобили с небольшими объемами двигателей.

Но эта модель характеризовалась не только малолитражными моторами (1,2 или 1,5 л), сама машина была очень компактной и весила всего лишь 650 кг.

Первые модели выпускались в кузове трехдверный хэтчбек, а в 1973 году появились «пятидверки».

Следует отдать должное японцам – уже в то время восточная страна комплектовала свои машины автоматической трансмиссией. На Хонде Цивик-1 (1972-1979) устанавливалась механическая и автоматическая трансмиссия, правда, «автомат» был двухступенчатым.

В 1979 году произошла смена поколений – в обновленном варианте «Цивика» добавился 1,3-литровый двигатель, силовые агрегаты комплектовались 4-ст./ 5 ст. механическими коробками передач или АКПП с тремя ступенями.

Honda Civic-2 выпускалась до 1983 года, затем ей на смену пришла новая модель.

Первые машины «Цивик» имели угловатые формы, что соответствовало моде того времени, и некоторую обтекаемость приобретать автомобили Хонда стали, начиная с четвертого поколения – появился закругленные капот и передние крылья, узкие фары, крыша была уже более покатой.

В шестом поколении (1995-2001) впервые установили ДВС объемом 1,8 л (185 л. с.), Honda Civic-6 была представлена сразу в пяти кузовах:

• седан;
• универсал;
• трех- и пятидверный хэтчбек;
• купе.

С каждым поколением Honda формы кузова становились все более совершенными, и машины уже не были такими компактными.

Осенью 2013 года японский концерн приступил к выпуску Хонда Цивик-10, этот автомобиль поставляется на американский и европейский рынок.

Установка поршней в цилиндры двигатель Honda Civic

Вы уже видели болт на шкиве коленвала, и даже знаете, что с помощью воротка и головки на 17 можно коленвал прокрутить. Начните с первого цилиндра, установите коленвал в нижнюю мертвую точку. Очистите стенки и смажьте маслом цилиндр. Установите смазанную маслом оправку на поршень, старайтесь, чтобы кольца внутри оправки не крутились. Сожмите оправку, как можете сильней, если есть хомут на 80 то лучше всего установить его на низ оправки и сжать. Сжали кольца, одели оправку. Вытираем на сухо чистой материей, место посадки на коленвал, шатун. И устанавливаем новый вкладыш. После смазываем маслом. Теперь всю эту сборку опускаем в цилиндр, так чтобы стрелка на поршне смотрел на шкив коленвала. Далее фиксируем оправку к блоку (просто простучав ее по кругу сверху), и точными уверенным ударами пытаемся установить поршень в цилиндр. Если поршень не проходит с первого раза то “забивать” его не нужно. У меня получалось установить из первого раза и с 25. Аккуратно без нервов ставим поршня. Установив поршень, подгоняем его снизу к коленвалу. Далее на постель шатуна ставим новый вкладыш и стыкуем с шатуном поршня. Затянув с нужным моментом затяжки, поворачивая коленвал смотрим, не оставляет ли царапины поршень по ходу движения. Если все хорошо переходим к следующему поршню.

Установка поршня в блок через оправку с помощью киянки

Крышка подлокотника Honda Civic 4d: стоит ли брать запчасти в Китае?

Всем доброго времени суток!

Сегодня обзор предмета не электротехнического характера. Речь пойдет о крышке подлокотника автомобиля Honda Civic 4D. В той комплектации машины, на которой я езжу, обивка салона велюровая и в местах интенсивной эксплуатации порядком вытерлась.

Крышку можно снять и поменять обивку самостоятельно, если есть где купить качественные материалы или обратиться к услугам специализированных ателье, если не напугает ценник на их услуги.

Третий вариант – это покупка готовой крышки в далекой восточной стране. На странице товара указано, что крышка подходит на модель Honda Civic 4D 2006-2011гг. выпуска, и может быть бежевого, серого и черного цвета.

Курьер принес простую транспортировочную картонную коробку. Дополнительно от перипетий дороги крышка был защищена пакетом из пупырки.

Внешний вид не вызывает отторжения. Сделано аккуратно, все обводы и формы визуально совпадают с родным подлокотником. Да, это не оригинал, но и цена другая. Пластиковый каркас подлокотника обтянут искусственной кожей с характерным рисунком. Неприятного запаха от конструкции нет. Под искусственной кожей, видимо, проложен слой поролона – подлокотник мягкий, но слой поролона не глубокий, чрезмерной мягкости нет.

На каркасе материал закреплен скобами, что в отличии от штатного подлокотника лучше так, как родной мало того, что истерся, так еще и с одного края ткань из под крышки вылезла.

Крышка подлокотника крепится к остальной части шестью саморезами. На фото четыре посадочных места видны хорошо, а два справа немного прикрыты обивкой, но в процессе установки это не мешало.

Длина крышки 33,5 мм, ширина в районе 17 мм.

Для того, чтобы снять крышку подлокотника нужно разобрать чуть не весть подлокотник так, как два самореза в средней части спрятаны и без вандализма не обойтись.

Во избежание этого сначала нужно выкрутить два самореза и снять пластиковую панель на нижней части подлокотника. В нижней части, ближе к петле подлокотника она вставляется в пазы и после удаления двух саморезов легко снимается.

Здесь же виден вылезший край обивки.

Четыре самореза (красные стрелки) крепления крышки видны хорошо (два внизу уже мною удалены), а для того чтобы добраться до двух средних нужно в крайнем верхнем и крайнем нижнем положении крышки (перемещается по салазкам – синие стрелки) нужно выкрутить еще четыре самореза.

После этого крышка отходит от остальной части конструкции, но не снимается так, как соединена с механизмом зубчатой рейкой.

Чтобы снять крышку можно вынуть шплинт, но можно этого и не делать – уже в этом положении открывается нормальный доступ к саморезам в средней части крышки.

Последние фото делал уже при сборке, увлекшись процессом разборкb, но последовательность отражена верно.

Сняв родную крышку можно сравнить ее с новой.

Незначительные отличия есть по высоте и в задней части крышки, не влияющие на функционал.

Посадочные места под саморезы полностью совпали, а крепление обивки от производителя авто вызвало недоумение – обивка просто обернута на каркас и придавливается к остальной части конструкции, потому и вылезла со временем.

В штатном исполнении между каркасом крышки и обивкой вставлена подушка из пенки, но опять же не крепится ни как, положили друг на друга и завернули в обивку.

Сборку подлокотника провел в обратном порядке уже быстрее). Новая крышка встала ровно на положенное место, без зазоров, перекосов, скрипа и люфта.

Результат:

В целом получилось неплохо. Небольшая разница в высоте не чувствуется, без залысин и потертостей интерьер стал выглядеть лучше. Летом, наверное, рука будет потеть, но есть кондиционер.

Старую крышку при случае отвезу в специализированное ателье. Опять же, если ценник на замену обивки будет вменяемый. Пока буду ездить с обозреваемой, но, как говорят; «Нет ничего более постоянного, чем временное явление».

Актуальную цену можно узнать здесь.

Обновлено: Работа

Перед началом работ прочитайте пару раз эту статью. Перебрав еще один движок я решил дописать статью о капиталке двигателя Honda Civic , так сказать пока знания свежие. В общем, назвать мою работу полной капиталкой сложно, я заменяю кольца поршней, и меняю все, что встречается на пути пока до них лезу, кроме снятия коленвала. Колено нужно снимать для замены переднего и заднего сальника и конечно коренных вкладышей коленвала. Перед работай вам нужны следующие инструменты:

• 4 баллона Carb Cleaner 140мл
• 2-3 баллона WD40
• Упаковку одноразовых перчаток
• Большое количество тряпок или ткани для протирки рук и движка от грязи или масла
• Длинные головки большой квадрат: 12,14,17
• Головки малый квадрат: 8,10,12,14 Ключи 10,12,14,19 (вроде 22 еще)
• Воротки-Трещотки под малый и большой квадрат
• Удлинители под малый и большой квадрат
• пару чашек под гайки, болты, и проч., примерно 3-4 штуки
• 2-3 канистры под 5 литров, пустые (слить ОЖ и масло)
• 4+1 литров нужного масла (нужно 3.5, но остальное тоже уйдет, поверьте)
• 5 литров для очистки системы охлаждения двигателя
• киянка резиновая
• молоток металлический
• Красный герметик типа Beru
• Притирочная паста для клапанов (основная и оконечная)
• Съемник колец поршней, можно универсальный
• ВАЗ Хомут на 80мм, расскажу потом для чего
• Переноска или фонари

Как я говорил выше, цель это заменить кольца на поршнях Honda Civic в блоках D14 D13 D15 D16, ну а если что то есть под замену под рукой тоже меняем. Задача, добраться до поршней, снять старые кольца, одеть новые, поставить все назад, с нужными протяжками гаек плюс заменить ОЖ и масло. Во первых вам нужно прогреть двигатель, если вы делаете в гараже то будьте внимательны чтоб не задохнуться, вообще советую делать работу с помощником.

Прогреваете двигатель глушите (именно прогреть, чтобы он не был очень горячий), отсоедините клеммы аккумулятора вытащите что бы не мешался. Откройте крышку горловины заливки масла, и аккуратно через ткань приоткройте пробку радиатора. Жидкость из расширительного бачка вы можете уже вылить, просто поднимите бачок вверх. Дальше нужно лезть под машину.

С обратной стороны поддона двигателя найдите пробку, пробка это коротки болт, аккуратно головкой на 17 приоткройте его и подставьте емкость под слив. Я использую бутыли в 5 литров расположенные горизонтально. Я закрываю крышку и вырезаю небольшой квадрат на боку бутылки. В общем, сливайте масло. Как только струя станет тонкой можете закрыть, пускай копится потом еще сольете. В самой нижней точке радиатора есть серый пластиковый кран, обычно он в грязи, его нужно найти и открыть и тоже слить из радиатора жидкость. Как струя будет уменьшаться можно закрыть пробку, и понажимать на толстые патрубки радиатора. Закройте кран.

Теперь посмотрите внимательно на блок (именно блок), сзади между его первым и вторым цилиндром (первый около ГРМ), ровно под ГБЦ должен быть болт на 19. Его удобней открутить сверху через большой квадрат и удлинитель. Это пробка слива охлаждающей жидкости из блока, Обязательно ее найдите и слейте охлаждающую жидкость из блока Honda Civic D14-D15.

Переборка ГБЦ Honda Civic

Одно из нужный действий это шлифовка поверхности ГБЦ и блока. Во первых шлифовка ГБЦ позволит убрать все неровности типа нагар и небольших сколов, во вторых если был перегрев ГБЦ то таким образом деформация может убраться. Блок сам не фрезеруют, а чистят. От перегрева блок обычно не деформируется. Поверхность ГБЦ фрезеруют обычно на несколько сотен долей миллиметра. На степень сжатия обычно это не влечет. Зато шанс того что ГБЦ сядет ровно на прокладку, и ее не пробьет будет фактически максимальным.

Фрезированная ГБЦ Honda Civic на 0.02мм, СС стала 9.13 (9.11 сток)

Для переборки ГБЦ вам нужно снять постель, оставить только сборку клапанов с пружинами. Сборка состоит 6 частей. Сам клапан, пружина, которая зажата между двумя тарелками, и двумя сухарями которые фиксируют клапан сверху. Вот вам простой способ рассухарить клапан. Накрываем сборку плотной тканью, ставим на верхнюю тарелку (верхняя часть пружины) трубку или трубчатый ключ. Придерживаем пружину и трубку, и резким ударом по трубке высвобождаем сухари. Клапан уперевшись в пол не сломает и не сдвинется, а трубка минуя клапан сожмет пружина которая освободит сухари которые полетят в разные стороны, но этого не произойдет тк вы накрыли сборку тканью.

Маслосъемные колпачки снимаются пассатижами, все 16 штук. Чувствуйте себя дантистом. Слегка зажав в пассатижах колпачок выдерните его

Внимание! если вы будете притирать клапана, ни в коем случае не устанавливаете колпачок. Так же не забудьте вымыть всю притирочную пасту

Сборка идет в обратном порядке. Протрите направляющие и установите новые колпачки на места. Далее возьмите головку на 10 и через нее, металлическим молотком, посадите колпачок на место. Посаженый на место колпачок крутится, но не смещается по вертикали. При простукивание имеет более глухой звук. Далее пинцетом, и съемником для клапанов устанавливаем сборку назад.

Пружины в ГБЦ располагаются более тугой частью в низ. Шкив распредвала снимается, перед тем как разбирается ГБЦ. Для этого заблокируйте через отверстие в шкиве ключом ШКИВ, и головкой на 12 открутите фиксирующий болт. Оденьте новый сальник. И смажьте постель распредвала и сальника. Смажьте обильно, так чтобы распредвала легко и не царапая крутился в постели. Установите сборку коромысел и затяните болты от центра к краям с нужными моментами затяжки.

Расухариватель клапанов на ГБЦ VTEC D16Z6

Установка сухарей в клапаны ГБЦ Honda Civic пинцетом

Блоки под капотом

Расположение

Общее расположение узлов под капотом

Описание

1. Блок управления ABS или VSA и модулятор давления
2. Гибрид: блок предохранителей и реле 2
3. Модуль управления двигателем и автоматической трансмиссией (ECM/PCM)
4. Гибрид: сервомеханизм
5. Блок предохранителей и реле

Блок предохранителей и реле

Принципиальная схема

Описание схемы

1	Аккумулятор 100A
70A Блок управления электроусилителем рулевого управления (ESP)
2	50A Выключатель зажигания
80A, кроме гибридных: Предохранители (салон): 5, 6, 7, 27, 28, 29, 31
80A ’06-’07 (Hybrid): предохранители (салон): 5, 6, 7, 27, 28, 29, 31
60A ’08-’11 (Hybrid): предохранители (салон): 5, 6, 7, 27, 28, 29, 31
3	30A Блок управления ABS или VSA и модулятор давления
30A Гибрид: блок управления давлением ABS или VSA и модулятор
30A Hybrid: блок управления ABS и модулятор давления
40A Гибрид: блок управления ABS и модулятор давления VSA
4	Предохранители 50A (салон в сборе): 18, 19, 20, 21
Предохранители 40A (салон в сборе): 24, 25, 26, 30, 32, 33
5	Гибрид 40A: Серво
6	20A Реле вентилятора A/C, вентилятор A/C
7	20A M/T: Реле вентилятора охлаждения, вентилятор охлаждения
30A A/T: Реле вентилятора охлаждения, вентилятор охлаждения
8	30A Каретка: Реле обогрева заднего стекла, обогрев заднего стекла
40A Coupé: реле обогрева заднего стекла, обогрев заднего стекла
9	40A Реле нагревателя, нагреватель
10	10A Система аварийного оповещения, электронный модуль кузова (MICU), комбинация приборов (спидометр), комбинация приборов (тахометр)
11	15A Датчик соотношения воздух/топливо 1 (A/F), модуль управления двигателем (ECM/PCM), закрытие электромагнитного клапана (гибрид)
12	15A Стоп-сигнал, модуль управления двигателем и автоматической трансмиссией (ECM/PCM), звуковой сигнал, электронный блок кузова автомобиля (MICU)
13	15A Гибрид: Задняя катушка зажигания
14	15A Гибрид: передние катушки зажигания
15	7.5A Реле вентилятора кондиционера, датчик уровня масла
16	—
17	15A Купе: усилитель звука
18	15A негибридные: катушки зажигания, модуль управления двигателем (ECM / PCM)
20A Гибрид: катушки зажигания, модуль управления двигателем и автоматической трансмиссией (PCM)
19	15A Датчик положения коленчатого вала (CKP), датчик положения распредвала B (CMP), модуль управления автоматической коробкой передач (ECM / PCM), реле дроссельной заслонки (ETCS), форсунки, реле модуля управления двигателем (PGM-FI #1 / PGM-FI #2 (топливный насос)).
20	7.5A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
21	15A Модуль управления двигателем и автоматической трансмиссией (ECM / PCM) Реле дроссельной заслонки (ETCS)
22	7,5A Внутреннее освещение, освещение багажного отделения, вспомогательный электрический насос охлаждающей жидкости (гибрид)
23	10A Аудиосистема, диагностический разъем (DLC), комбинация приборов (спидометр), комбинация приборов (тахометр), сигнализация, блок управления иммобилайзером, модуль кузовной электроники (MICU), модуль управления трансмиссией (MCM) (гибрид), модуль контроля состояния аккумулятора (BCM) (гибрид), HandsfreeLink
24	Реле обогрева заднего стекла
25	Реле двигателя отопителя
26	Реле вентилятора конденсатора кондиционера
27	Реле управления вентилятором охлаждения двигателя
28	Реле стеклоочистителя заднего стекла
29	Реле блокировки впрыска PGM-FI
30	Реле катушки зажигания
31	Вилка электродвигателя вентилятора охлаждения двигателя
32	Диод двигателя вентилятора конденсатора кондиционера
33	Муфта для пеллет кондиционера
34	Реле электродвигателя вентилятора охлаждения
35	Реле управления дроссельной заслонкой
36	Реле системы впрыска PGM-FI MAIN

Блок предохранителей и реле №2

Принципиальная схема

Назначение

№	А	Предохранители
61	10	Модуль контроля состояния батареи (BCM), модуль управления силовым агрегатом (MCM) реле 2, сервопривод
62	7.5	Модуль контроля состояния аккумулятора (BCM), модуль управления трансмиссией (MCM) реле 1
63	15	Сервомеханизм
64	—	—
Реле
R1	Дополнительный электрический насос системы охлаждения
R2	Топливный насос
