Схема освещения салона ваз 2123

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Читать дальше: Выжимной подшипник сцепления хендай акцент

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

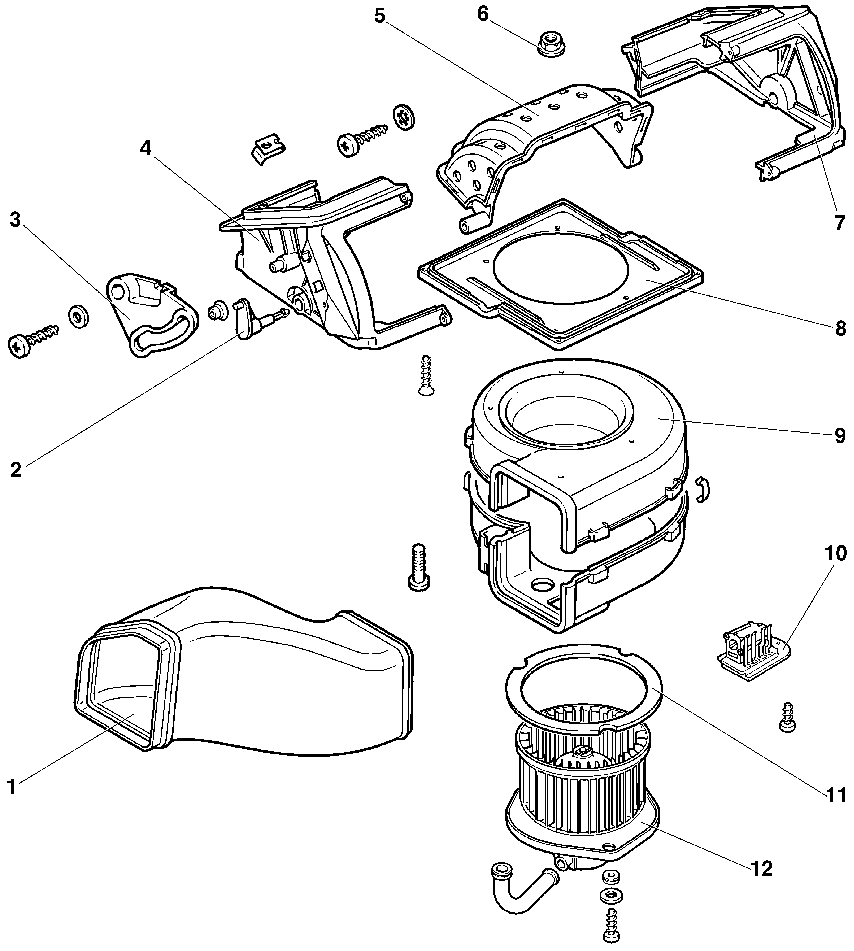

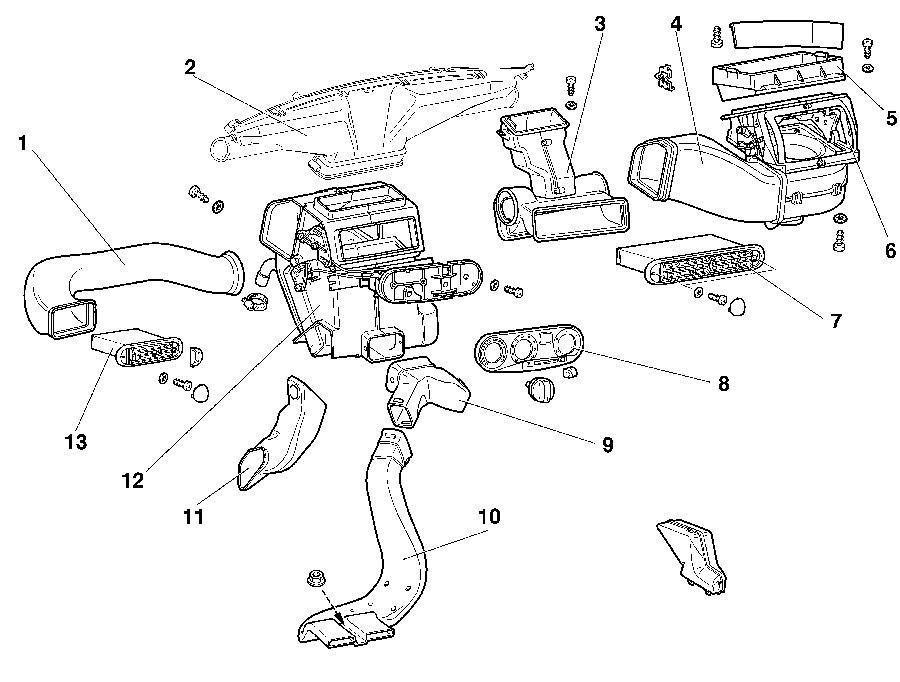

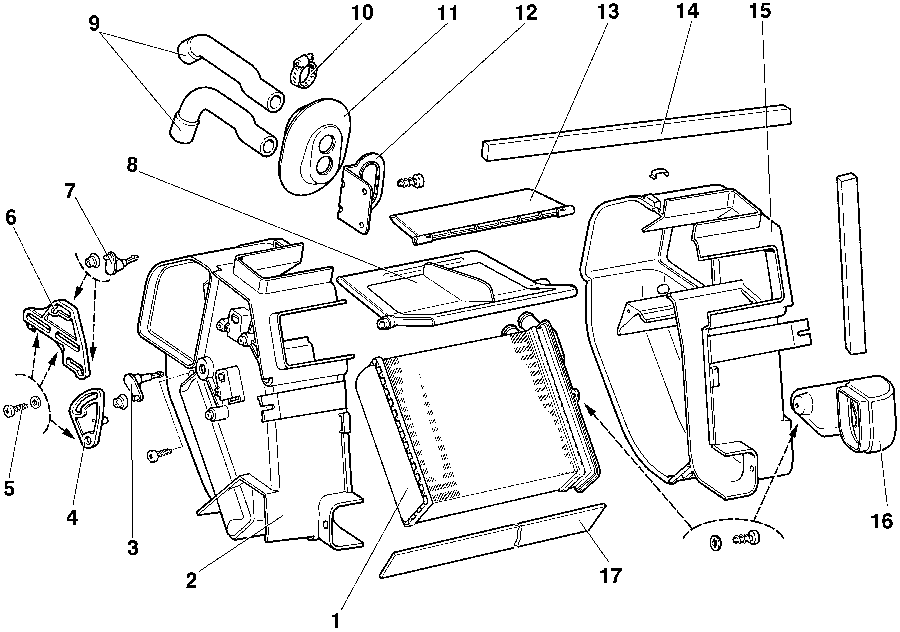

Система отопления автомобилем Нива Шевроле

Автомобильная система отопления внедорожника Нива Шевроле представляет собой основные конструктивные элементы и узлы, которые отвечают не только за отопление салона, но и за его охлаждение в летнее время. Система отопления состоит из следующих элементов:

Это основные элементы, но имеются еще и такие мелкие, как резистор, предохранитель, которые также отвечают за функционирование печки в целом. Итак, мы не будем рассматривать, как работает система отопления, а только разберем основные моменты, которые могут быть причинами неисправностей печки. Система отопления автомобиля представлена на фото ниже.

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

• 1/6 – блок передней правой/левой фары;
• 2 – узел сочленения стартера машины;
• 3 – подача напряжения для тягового стартера;
• 4 – клеммы подводки аккумуляторной батареи;
• 5 – генераторный модуль запитки электроцепи;
• 7/15 – узлы совмещения противотуманных фар головной оптики;
• 8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
• 9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
• 10 – контактный штепсель лампы освещения подкапотного пространства;
• 12 – штатный датчик измерения остатка уровня тормозной жидкости;
• 13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
• 14 – обозначение стандартного клаксона;
• 16/17 – вводы штепселей к приборной доске.

Лампа ближнего света для Шевроле

Фара ближнего света.

С завода на этом авто устанавливаются галогенные лампочки Н1 и H7 (Н7 — ближний, Н1 — дальний). Благодаря тому, что у них фиксированный зазор между фланцем и спиралью, то это позволяет создать хорошую точку накала, которая будет обеспечивать хороший свет в тёмное время суток.

Лампочка Н7 может работать при мощности напряжения в 55 Вт. Но есть сегодня и другие их типы, которые могут работать от повышенного напряжения. Такие лампочки рекомендуется использовать только во внедорожниках.

Источники света могут быть трёх типов:

1. Светодиодные.
2. Ксеноновые.
3. Галогенные.

Ксеноновая лампочка стандарт H7

Галогенная лампочка стандарт H7

Светодиодная лампочка стандарт H7

В Ниве Шевроле, как уже говорилось, используются в основном галогенки. Их отличие: небольшая стоимость, вследствие чего среди водителей они популярны. Также они обеспечивают хорошее освещение пространства перед авто и не требуют использования никаких других устройств для работы.

Состоит светильник из колбы, сделанной из твердосплавного стекла. Внутри её есть нить накаливания и газ. Минус такой лампы – большая температура во время работы. Также это может повлиять на то, что оптика будет быстрее изнашиваться. Тем не менее специалисты утверждают, что лампы Н1 – это оптимальное решения для таких авто, как Нива Шевроле на сегодня.

Схема освещения салона ВАЗ 2123 – устраняем неисправности + Видео » АвтоНоватор

За Нивой прочно закрепилась слава самого массового отечественного авто повышенной проходимости, и эту славу преемник ВАЗ 2123 – Chevrolet Niva – поддерживает со всем старанием. Однако в старых автомобилях все же ощущается нехватка комфорта, в частности, многие пересматривают схему освещения салона.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Расположение реле и предохранителей

Основная часть предохранителей находится внутри салона, под панелью слева от рулевой колонки. Всего можно выделить четыре блока:

1. Предохранители системы управления двигателем.
2. Стеклоочиститель ветрового стекла.
3. Общие предохранители.
4. Система управления двигателем, которой всегда дополняется схема Шеви Нива.

Последний блок расположен в нижней части.

Основной и дополнительный блоки всегда соединяются друг с другом. 10 предохранителей включены в верхний блок. В нижнем их шесть. Охлаждение работает, в том числе, за счет такого устройства.

Блок реле для системы управления двигателем расположен ниже основного, дополнительного блока с предохранителями. Всего в этой части пять реле, один предохранитель. Иногда в схему дополнительно включают так называемое реле стартера, определяющим фактором становится год выпуска.

Есть еще монтажные блоки, которые находятся тоже справа либо слева от рулевой колонки.

Как поменять лампочки на панели приборов Нива Шевроле: видео

Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.

Часто их меняют на светодиоды, но тема это отдельная.

Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.

Снимаем приборную панель Нива Шевроле

Приборная панель Нива Шевроле.

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

1. Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком. Снимаем минусовую клемму.
2. Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки. Крестообразной отверткой отворачиваем два самореза верхнего крепления щитка панели приборов.
3. Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез. Снимаем заглушку рядом с блоком контрольных ламп.
4. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез. Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез.
5. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку. Отверткой поддеваем блок контрольных ламп. Вынимаем блок.
6. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью. Отсоединяем от блока колодку жгута проводов.
7. Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем. Потяните на себя щиток, отодвигая его от панели приборов. Поджимаем пальцем фиксатор крепления щитка.
8. Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе. Снимаем щиток панели приборов. Отсоединяем от щитка колодки жгутов проводов.
9. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева. Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов с правой стороны. Выворачиваем винты крепления комбинации приборов слева.
10. Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках. Выдвигаем на себя комбинацию. Отсоединяем от нее колодки жгутов проводов.

    Снимаем комбинацию приборов.

    Панель отодвинули в сторону.

Замена ламп на панели приборов

Лампы комбинации приборов: 1— лампы подсветки; 2 — контрольные лампы.

Вид на плату сзади.

Когда приборная панель у нас в руках, переворачиваем её лицом вниз и находим пластиковые патроны ламп подсветки и контрольных ламп.

Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки. Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке.

Вынимаем патрон с лампой.

Вынимаем лампу из патрона.

Одна лампа перегорела.

carfrance.ru

Плафон освещения задних пассажиров на Шевроле Нива

Сперва делал на потолке небольшое отверстие дабы посмотреть, что там есть. Для вырезания обивки специального оборудования не нужно, сгодится обычный канцелярский нож. Приложил к месту установки плафон, потом сделал отметки фломастером, сделал в нужных местах дополнительные надрезы. По краям резать до конца не нужно, иначе вам не достичь нормальной фиксации плафона.

Теперь расскажу о том, как закреплена обивка крыши автомобиля. В том месте, где будет находится дополнительный плафон, обивка держится на отрезке поролона. По краям тут нанесен клей. Стоит нажать в этом месте на обшивку, как вы сразу же услышите звук шуршания. У меня обивка потолка была очень хорошо приклеена к потолку, оторвать просто не получилось, пришлось поработать все тем же ножом. Хорошо еще, что отрезок поролона не очень большой, а то времени на все это ушло бы гораздо больше.

После того, как отверстие было готово, я не сумел нащупать провода штатного плафона. Пришлось засовывать фонарик, только так можно что-то найти. Примечательно, что на конце провода имеется отдельный разъем, так что присоединять его дополнительно не пришлось, уже хорошо. Плафон у меня имеет три контакта, у него три положения, но к нему идут только два провода. Пока присоединил только их, однако в будущем нужно будет протянуть третий провод, эту работу я проделаю во время шумоизоляции крыши, которая состоится летом будущего года.

Засовываем плафон на приготовленное место, фиксируем. Даже никакой рамки не понадобилось. Проверка плафона никаких неприятных сюрпризов не преподнесла, все работает нормально, без проблем.

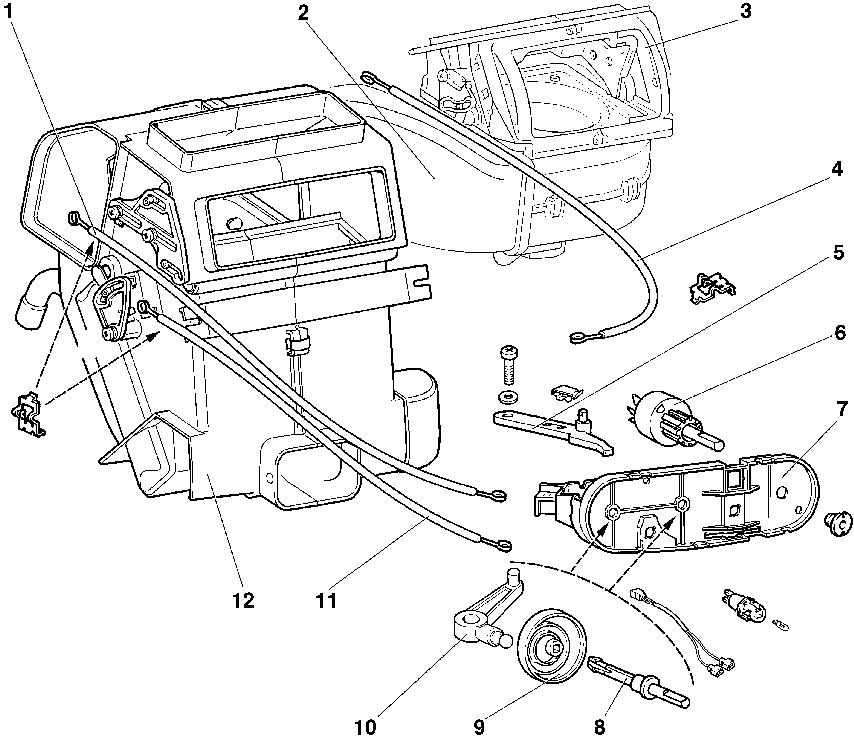

Процесс извлечения блока управления

Научиться извлекать блок управления принципиально каждому обладателю Chevrolet Нивы, так как и он сам может выходить со строя, также его демонтируют, чтоб обеспечить доступ к тягам привода заслонок и лампам подсветки. Непременно, и эти деяния проводятся, если только перечисленные элементы показывают свою неисправность, потому нуждаются в подмене на новые.

Алгоритм снятия

До того как приступить к хоть каким действиям с устройствами, которые имеют статус «электро», довольно принципиально отключить минусовую клемму от аккума во избежание появления злосчастного варианта, сопровождающегося поражением электротока.

Сейчас возьмитесь за базу ручки регулятора температурного режима, немного потяните её на себя. Вы увидите, что она поддаётся вашему движению, потому продолжайте её тянуть на себя, пока она вполне не отсоединится от панели. Не совершайте при всем этом резких движений, чтоб не спровоцировать механическое повреждение снимаемых частей. Дальше, точно таким же методом снимите:

Система электрических жгутов

За счет системы зажигания в цилиндрах появляется искра, соответствующая текущим рабочим тактам. У современных двигателей провода идут к датчикам, которые отвечают за контроль по нескольким показателям:

Температура мотора.
Воспламенение, и так далее

Инжектор тоже становится важной частью.. Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

• контроллеру;
• панели приборов;
• «массе».

Далее провода отдаются к заднему жгуту. Переходя к моторному отсеку, основной жгут разделяется на две жилы. Из них самая крупная направляется к радиатору, по пути соединяясь со следующими компонентами:

1. ДМРВ.
2. Датчик коленвала.
3. Резистор.
4. Электровентиляторы.

Через насос гидроусилителя от жилы перекидываются другие провода, идущие к дополнительным датчикам:

• фаз;
• холостого хода;
• дроссельной заслонки;
• детонации;
• форсунок — предохранитель для них в систему не добавляют.

Вторая жила идет наверх, после чего делится на две части. Провода к «плюсу» и «минусу» идут вправо. Там же располагается АКБ. Влево они соединяются с адсорбером, датчиком давления топлива и кислородному датчику. Так электропроводка устроена в большинстве случаев.

А еще интересно: Шевроле нива не включается вентилятор

Ветвь от жгута может идти к предохранителю кондиционера, если автомобиль снабжен подобным оборудованием.

Если хотя бы одну часть этой системы замыкает, есть большая вероятность, что двигатель просто не запустится. Контроллер перестает видеть информацию относительно температуры, подачи топлива к форсункам, положения дроссельных заслонок.

Лучше при таких обстоятельствах не обращаться к диагностике, а заменить сразу весь жгут. На поиски одного провода может уйти слишком много времени, а результат будет сомнительным. Проводка лучше работает, когда новая.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Chevrolet Niva | Фонарь освещения салона

Фонарь освещения салона

Под общим рассеивателем (4) располагаются лампы накаливания фонарей для чтения (1 и 3), а также фонаря для освещения салона (2).

При демонтированном фонаре салона (ослабьте два винта на среднем рефлекторе) на обратной стороне становятся доступными выключатели (1 и 3) фонарей для чтения и выключатель (2) фонаря салона.

Такой дверной контактный выключатель (1; здесь демонтирован) находится только на задних дверях под резиновой насадкой (2).

Слева: в автомобилях с освещением зеркала для макияжа можно осторожно выдавить
вкладыш зеркала (1) из рамы солнцезащитного козырька. Тогда будут видны микровыключатель
(2) и обе софитные лампы (3 и 4) для освещения зеркала.. Справа: в освещении приборов патрон и лампа накаливания образуют один конструктивный
элемент

Здесь вывинчена лампочка. Цифрой «1» показано расположение лапочки
для освещения приборов, цифрой «2» обозначено 5 лампочек для освещения бортового
компьютера и устройства контроля.

Справа: в освещении приборов патрон и лампа накаливания образуют один конструктивный
элемент. Здесь вывинчена лампочка. Цифрой «1» показано расположение лапочки
для освещения приборов, цифрой «2» обозначено 5 лампочек для освещения бортового
компьютера и устройства контроля.

Функционирование

В Audi A4 управление функционированием фонаря салона осуществляется от центрального
замка: на работу фонаря салона блок управления центрального замка влияет следующим
образом:

После того как вынимается ключ зажигания, вспыхивает фонарь салона. При открытии автомобиля включается освещение салона. При включении зажигания, а также при закрытии автомобиля свет выключается. После закрытия двери свет горит еще около 30 с, но в том случае, если перед этим включалось зажигание или приводился в действие центральный замок. Если дверь остается открытой более 4 мин, то фонарь салона отключается.

Лампы фонаря для освещения салона

Осторожно отожмите из пазов рассеиватель фонаря и затем выньте
из корпуса фонарь.

При монтаже крючочки на обратной стороне вначале вставьте в
вырез в крыше.

Выньте софитную лампу (10 Вт, длина 41 мм) из патрона.

При комбинированном фонаре для чтения выньте из патрона лампу
со стеклянным цоколем (5 Вт).

Дверной контактный выключатель фонаря для освещения салона

На передних дверях в Audi А4 больше нет традиционных дверных контактных выключателей.
Вместо них в серводвигатель центрального замка интегрирован контакт «двери закрыты».

По-другому дело обстоит с задними дверями: здесь в проеме двери установлен традиционный
контактный выключатель. Он посылает прямой сигнал о положении двери в блок управления
центрального замка, как это делает контакт передних дверей. Нарушения в работе
этого выключателя возникают тогда, когда:

• нажимной штифт выключателя заклинивает в направляющей или он погнут. Замените
  выключатель;
• разъем провода отвалился от выключателя. Для того чтобы разъем лучше держался,
  слегка согните его и снова вставьте;
• контактная поверхность выключателя с крепежным винтом или контакты разъема
  окислились. Удалите слой окиси наждачной бумагой или острой отверткой.

Сам дверной контактный выключатель привинчен к дверной стойке только одним
винтом с крестообразной головкой. Чтобы его демонтировать, снимите резиновую
насадку, вывинтите винт и выньте выключатель.

Задние фонари для чтения

Так же как передние фонари для чтения, задние фонари могут быть установлены
в положение фонарей освещения салона за счет изменения положения выключателя,
поэтому задняя часть салона тоже имеет выгоду от управления освещением салона.
Замена ламп:

Вставьте отвертку в выемку сбоку на корпусе лампы и осторожно
отожмите лампу.

После замены лампы накаливания снова вставьте корпус лампы
– вначале той стороной, где провод.

Освещение зеркала для макияжа

Осторожно выдавите вкладыш зеркала из рамы солнцезащитного
козырька.

Выньте данную лампу накаливания из патрона.

Вставьте новую лампу.

Фонарь для освещения багажника

Оба фонаря для освещения багажника располагаются слева в боковой облицовке
багажника, а также – немного скрыто – в поперечном щитке под задним стеклом.

Откройте капот.

Вставьте отвертку в выемку сбоку в корпусе лампы и осторожно
отожмите фонарь.

После замены лампы накаливания (софитная лампа 5 Вт, длина
36 мм) снова вставьте корпус лампы – вначале той стороной, где
провод.

Фонарь для освещения двигательного отсека

Слегка сдавите плафон фонаря справа и слева и снимите его. У 10-ваттной лампочки байонетное соединение.

Основные причины когда печка не дует в ноги тёплым воздухом

Радиатор отопителя потёк

А это может зависеть от массы факторов — качество помпы , герметичность системы и радиатора отопителя , в том числе, правильной работы термостата, качества охлаждающей жидкости. Если же температура при полностью прогретом моторе в пределах 80-90 градусов, ищем причины недодува в ноги в конструкции отопителя.

Включаем максимум жары.

Особенностью печки на Шевроле Ниве считается отсутствие крана радиатора печки, то есть, антифриз зимой и летом циркулирует по полному кругу и проходит через радиатор отопителя. Учитывая этот факт, на заводе несколько усложнили конструкцию воздуховодов и воздушных заслонок — в Шевроле Ниве их две.

Заслонка верхних дефлекторов.

Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя. Именно с этой заслонкой и возникают проблемы, которые постараемся решить.

Правильно включаем обдув ног

Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом. Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Лампа ближнего света для Шевроле

Фара ближнего света.

С завода на этом авто устанавливаются галогенные лампочки Н1 и H7 (Н7 — ближний, Н1 — дальний). Благодаря тому, что у них фиксированный зазор между фланцем и спиралью, то это позволяет создать хорошую точку накала, которая будет обеспечивать хороший свет в тёмное время суток.

Лампочка Н7 может работать при мощности напряжения в 55 Вт. Но есть сегодня и другие их типы, которые могут работать от повышенного напряжения. Такие лампочки рекомендуется использовать только во внедорожниках.

Источники света могут быть трёх типов:

1. Светодиодные.
2. Ксеноновые.
3. Галогенные.

Ксеноновая лампочка стандарт H7

Галогенная лампочка стандарт H7

Светодиодная лампочка стандарт H7

В Ниве Шевроле, как уже говорилось, используются в основном галогенки. Их отличие: небольшая стоимость, вследствие чего среди водителей они популярны. Также они обеспечивают хорошее освещение пространства перед авто и не требуют использования никаких других устройств для работы.

Состоит светильник из колбы, сделанной из твердосплавного стекла. Внутри её есть нить накаливания и газ. Минус такой лампы – большая температура во время работы. Также это может повлиять на то, что оптика будет быстрее изнашиваться. Тем не менее специалисты утверждают, что лампы Н1 – это оптимальное решения для таких авто, как Нива Шевроле на сегодня.

Вентиляция салона

Наружный воздух может поступать в салон автомобиля следующим образом:

• через верхние щели панели приборов и сопла обдува стекол передних дверей, если переместить распределительный рычаг в крайнее правое положение;
• через боковые 13 (рис. 8-29) и центральные 7 сопла, если распределительный рычаг переместить в крайнее левое положение;
• через нижние сопла в зону ног водителя пассажиров, если распределительный рычаг находится в среднем положении.

Для увеличения подачи воздуха в салон автомобиля включите электровентилятор 12 (рис.8-33) отопителя переключателем 6 (рис. 8-31).

Рис. 8-29. Система отопления салона кузова:

1 – воздухопровод вентиляции;

2 – воздухопровод обогрева ветрового стекла;

3 – промежуточный корпус;

4 – промежуточный воздухопровод;

5 – корпус фильтра воздухозаборника;

6 – вентилятор системы отопления;

7 – центральное сопло вентиляции салона;

8 – облицовка рычагов управления;

9 – передний воздухопровод обогрева салона;

10 – задний воздухопровод обогрева салона;

11 – воздухопровод обогрева ног;

12 – отопитель в сборе;

13 – боковое сопло.

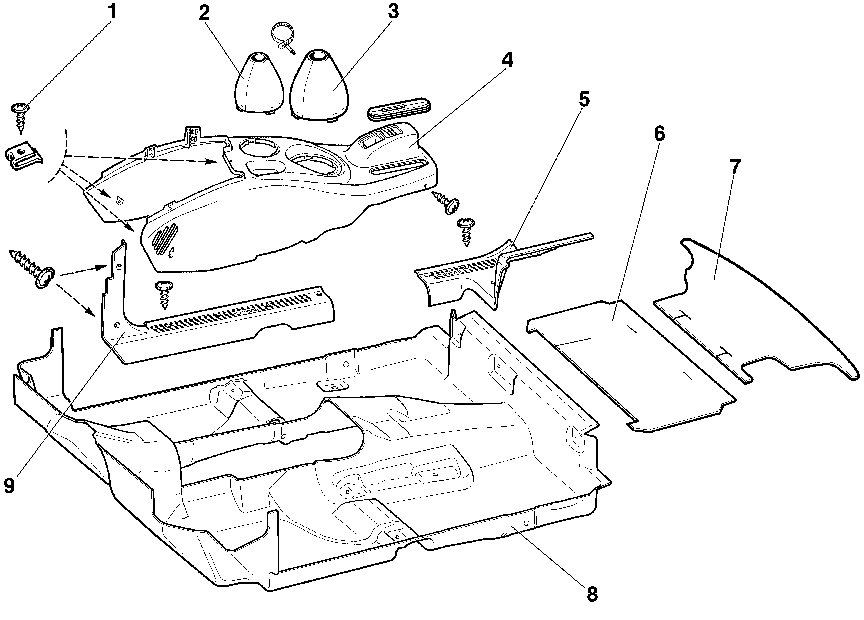

Рис. 8-30. Обивки пола кузова:

1 – винт;

2 – чехол рычага раздаточной коробки;

3 – чехол рычага коробки передач;

4 – облицовка туннеля пола;

5 – задняя облицовка порога пола;

6 – передний коврик багажника;

7 – задний коврик багажника;

8 – коврик пола;

9 – передняя облицовка порога пола.

Рис. 8-31. Привод управления заслонками отопителя:

1 – тяга привода заслонки распределения;

2 – промежуточный воздухопровод;

3 – вентилятор отопителя;

4 – тяга привода заслонки рециркуляции;

5 – рычаг управления заслонкой рециркуляции;

6 – переключатель;

7 – кронштейн рычагов управления;

8 – вал привода заслонки управления отопителем;

9 – кулачок привода рычагов;

10 – рычаг управлением отопителем.

Рис. 8-32. Детали отопителя:

1 – радиатор отопителя;

2 – левый кожух отопителя;

3 – рычаг управления заслонкой управления отопителем;

4 – промежуточный рычаг;

5 – винт;

6 – сектор рычагов;

7 – рычаг привода заслонки распределителя воздуха;

8 – заслонка управления отопителем;

9 – шланги отопителя;

10 – хомут;

11 – экран шлангов;

12 – кронштейн;

13 – заслонка распределения воздуха;

14 – уплотнитель;

15 – правый кожух отопителя;

16 – воздухопровод обогрева ног пассажира;

17 – прокладка радиатора.

Рис. 8-33. Разборка вентилятора отопителя:

1 – промежуточный воздухопровод;

2 – рычаг привода заслонки рециркуляции;

3 – рычаг заслонки воздухозаборника;

4 – левый корпус воздухозаборника;

5 – заслонка рециркуляции;

6 – гайка;

7 – правый корпус воздухозаборника;

8 – щиток воздухозаборника;

9 – улитка вентилятора;

10 – добавочный резистор;

11 – уплотнитель фланца вентилятора;

12 – электровентилятор отопителя.
