Неисправности глушителя автомобиля и эффективные методы их устранения

Влияние на двигатель

Глушитель ВАЗ 2106

Как известно, мощность двигателя прямо пропорциональна вращающему моменту и скорости вращения коленчатого вала и рассчитывается посредством их умножения. При этом то, насколько быстро вращается коленчатый вал, зависит от наполнения цилиндра топливно-воздушной смесью. В результате становится возможным влиять на вращение вала с помощью удачного газораспределения. И если глушитель чем-то заткнуть (например, картошкой), то давление здесь не будет уменьшаться, из-за чего очищение ее от газов станет практически невозможным. А это, в свою очередь, повлечет за собой повышению давления в коллекторе, поэтому цилиндр не сможет очищаться при открытии выпускного клапана.

Из-за этого здесь останется большое количество отработанных газов, которые будут препятствовать наполнению цилиндра новой смесью. Это станет причиной того, что прибор не сможет вращаться с прежней скоростью. Поэтому во время его работы появятся сбои.

Однако такое устройство не увеличивает мощность, поэтому количество лошадиных сил в машине ВАЗ 2106 является довольно низким. При этом можно выполнить тюнинг двигателя, который поспособствует увеличению его мощности. Таким образом, выхлопная система влияет на работу двигателя, но если даже она в идеальном состоянии, мощность мотора не увеличивается.

Приборы для диагностики

Чтобы определить неисправность в системе зажигания, применяется различного рода диагностика, причем, проверить исправность деталей СЗ можно различными приборами, также можно продиагностировать двигатель и вручную, например, по свечам. Компьютерная диагностика используется для проверки работоспособности электронных систем управления двигателем (ЭСУД) – с помощью подключения к диагностическому разъему ДВС сканера или компьютерного устройства (ноутбука, стационарного компьютера) выявляются ошибки датчиков, топливных форсунок, проверяются общие параметры.

К приборам диагностики также относятся вольтметры, омметры, в некоторых автосервисах неисправности в СЗ определяют с помощью осциллографа – этот прибор позволяет с высокой точностью определять параметры многих элементов электронной системы.

Глушитель ВАЗ 2106

На сегодняшний день глушители на «шестёрку» можно купить двух вариантов: штампосварные и закатные.

Штампосварной глушитель можно считать классическим вариантом, так как именно такие модели и устанавливались на все старые автомобили. Суть такого глушителя в его производстве: две половины корпуса свариваются между собой, потом к корпусу приваривается труба. Технология очень проста, поэтому устройство стоит недорого. Однако именно из-за наличия сварных швов штампосварной «глушак» прослужит от силы лет 5–6, так как швы быстро разъест коррозия.

Изделия, изготавливаемые по традиционной технологии, имеют доступную стоимость

Закатной глушитель долговечнее, может прослужить до 8–10 лет. Технология его производства более сложна: лист металла оборачивается вокруг внутренней части глушителя. Технология делает производство более дорогостоящим.

Современная закатная технология позволяет изготавливать качественные и долговечные глушители

Какой глушитель поставить на «шестёрку»

Выбор глушителя — дело не простое. В автомагазинах и на автомобильном рынке продавцы предложат самые разные модели глушителей, причём по довольно-таки привлекательным ценам:

• глушитель ИЖ от 765 р;
• глушитель NEX от 660 р;
• глушитель АвтоВАЗ (оригинальный) от 1700 р;
• глушитель Элит с насадками (хром) от 1300 р;
• глушитель Термокор NEX от 750 р.

Разумеется, лучше всего потратиться на оригинальный глушитель АвтоВАЗа, хотя он в 2–3 раза дороже остальных моделей. Однако и служить он будет в разы дольше, так что водитель может сам решить для себя: купить дорогой и надолго или приобрести дешёвый глушитель, но менять его каждые 3 года.

Оригинальные глушители предпочтительнее для ВАЗ 2106, так как служат дольше и не предоставляют водителю дополнительных проблем, связанных с обслуживанием

Тюнинг выхлопной системы

Установка металлокомпенсатора

Пожалуй, это один из самых простых способов доработки действующей выхлопной системы. Для чего нужен металлокомпенсатор? Давайте разберемся. Все дело в том, что в результате постоянно изменяющегося крутящего момента силовой агрегат находится в постоянном колебании. Вместе с тем, к этим колебаниям добавляются еще и инерционные силы, возникающие в процессе разгона/торможения и при переезде различного рода неровностей.

Кроме всего прочего работающая силовая установка – источник не только упомянутых выше колебаний, но и вибраций более высокой частоты, вырабатываемых, например, кривошипно-шатунным механизмом. Разумеется, все эти колебания передаются не только на кузов, но и на все элементы выпускной системы.

Для того, чтобы исключить воздействие на кузов машины постоянно «гуляющего» двигателя и устанавливают металлокомпенсатор. Он существенно уменьшит колебания труб и глушителей, что повысит их долговечность и понизит шумность внутри автомобиля.

Перейдем к процессу установки. Сразу же следует отметить, что металлокомпенсатор устанавливают в разрез между выпускной трубой коллектора и входной трубой первого дополнительного глушителя. Установку детали выполняют как можно ближе к выпускному коллектору. При выборе компенсатора обязательно склеим за тем, чтобы его диаметр соответствовал диаметру труб выхлопной системы ВАЗ 2106.

Для выполнения работы нам потребуется: электродрель, углошлифовальная машинка («Болгарка»), метчик для нарезания резьбы (М5), винты М5, термостойкий герметик.

Сама установка выглядит следующим образом:

1. Снимаем главный глушитель, а затем и дополнительные по технологии описанной выше.

2. Теперь при помощи «болгарки» отрезаем небольшой отрезок от входной трубы первого дополнительного глушителя. Длина этого отрезка должна быть немного меньше длины устанавливаемого металлокомпенсатора.

3. Надеваем металокомпенсатор на трубу дополнительного глушителя и дрелью сверлим отверстия. Диаметр сверла должен составлять 4,2 мм. Аналогично поступаем и с второй частью трубы.

4. С помощью метчика нарезаем резьбу в просверленных отверстиях.

5. Смазываем трубы термостойким герметиком и устанавливаем металлокомпенсатор. Затем наносим немного герметика на резьбу винтов и ввинчиваем их в предварительно подготовленные отверстия с резьбой.

Есть и более технологичный вариант установки компенсатора – при помощи сварки. Такой способ позволит получить гораздо более надежное соединение, да и сам процесс установки произойдет гораздо быстрее.

Установка прямоточной системы выхлопа на ВАЗ 2106

Прямоточная система выпуска отработанных газов гораздо более серьезный способ тюнинга стандартной системы, по сравнению с установкой металлокомпенсатора. Для чего монтируют прямоток? Во-первых, для увеличения мощности силовой установки, а во-вторых, для получения более «агрессивного» спортивного звучания выхлопа.

На сегодняшний день современный рынок автозапчастей и комплектующих предлагает достаточно большой ассортимент прямотоков, в том числе и для машин семейства ВАЗ

При выборе таких элементов очень важно помнить об одном моменте. Габаритные размеры прямотока пропорциональны тому объему выхлопных газов, которые вырабатывает двигатель за определенное время. В этой связи, если двигатель был форсирован, например, был заменен стандартный распределительный вал, объем выхлопных газов существенно возрастает

Это следует учитывать при подборе соответствующего прямотока

В этой связи, если двигатель был форсирован, например, был заменен стандартный распределительный вал, объем выхлопных газов существенно возрастает. Это следует учитывать при подборе соответствующего прямотока.

Что касается конструкции, то прямоточный глушитель напоминает резонатор, внутреннее пространство которого заполнено специальным материалом с высоким звукопоглощением. В качестве примера такого звукопоглощающего материала можно назвать базальтовую вату. Кстати, долговечность тюнингованного глушителя напрямую зависит от длительности нахождения звукоизоляции в нем.

По поводу установки. К сожалению, своими руками поставить прямоточную выхлопную систему довольно проблематично, ведь для этого потребуется умение работать со сваркой. Именно поэтому оптимальным решением будет обратиться за помощью к опытным механикам

В любом случае, важно понимать, что детали для прямотока, ровно как и услуги по ее монтажу – достаточно дорогостоящее удовольствие

Устройство глушителя и резонатора

Сразу отметим, разные производители автомобилей и выхлопных систем используют различные конструктивные решения. Это значит, что на разных авто даже одного производителя устройство глушителя может отличаться. Дело в том, что глушитель должен не только поглощать звук, но и не отнимать мощность двигателя.

На практике, можно установить несколько глушителей разного объема и резонаторов, что сделает авто бесшумным. Однако мощность двигателя также будет значительно снижена. Даже стандартные и относительно простые системы отнимают до 6-7% процентов. По этой причине автопроизводители постоянно разрабатывают различные конструкции, чтобы получить оптимальный баланс.

Резонатор

По конструкции резонатор представляет собой несколько перфорированных труб, которые находятся внутри металлического корпуса. Трубы размещены на разном уровне, при этом параллельны. Когда общий поток выхлопных газов попадает в резонатор, он ударяется об стенки, что позволяет снизить давление и частично погасить шум.

Волна после удара об стенку отражается, сталкивается с потоком поступающих газов и происходит «самогашение». Далее поток попадает в параллельную трубу и переходит в следующую камеру, где процесс повторяется.  Это позволяет в резонаторе снизить давление и уменьшить уровень шума на 40%.  Преимущественно в резонаторе «гасятся» низкочастотные шумы.

В нижней части имеется еще одна труба, через которую газы далее проходят в глушитель. При этом резонатор можно сделать более эффективным, однако для этого нужно увеличивать его объем. С учетом того, что резонатор установлен в средней части под машиной, возникнут проблемы с установкой. Также повышение эффективности резонатора приведет к снижению мощности двигателя.

Глушитель

Глушитель обычно ставится в задней части автомобиля, так как там достаточно места для его установки. Глушитель — самый большой по размеру элемент выхлопной системы и конструктивно похож на резонатор. В его устройстве также используются камеры и стенки.

Однако в глушителе также есть особая камера с поглотителем. После выхода из перфорированной трубы газы проходят через поглотитель, где дополнительно гасится их энергия и звук. Фактически, перфорированная трубка обложена таким поглотителем.

Сам материал пористый и мягкий, хорошо устраняет колебания звука.  В качестве поглотителя используют: стекловату, минвату, могут добавлять металлическую стружку и т.д. Главное, чтобы материал был пористым и не горючим:

• для эффективного поглощения звука;
• отсутствия рисков возгорания при нагреве;

Еще добавим, что в выхлопной системе может использоваться два глушителя. Обычно такое решение используется на моторах V6 или V8 (по одному глушителю на 3 или 4 цилиндра с каждой стороны V-образного двигателя).

Замена деталей выхлопной системы ВАЗ 2104

И снова – чтобы поменять какую-то деталь, обращайтесь к информации выше по тексту,но примите во внимание следующие советы. Итак:

• Подставляйте что-то под те части, которые остаются на своем месте, чтобы и их не оборвало.
• Орудуйте зубилом аккуратно. Не допустите развальцовки нормальных деталей, а пробоя их тем более.
• На счет болгарки – то же самое. Срезать трубы следует аккуратно, чтобы не задеть других частей, которые менять не собираетесь.

Ну вот, пожалуй, и все. Соблюдайте технику безопасности, надевайте защитные очки при работе с болгаркой, применяйте советы из статьи и так вы сможете избежать многих проблем , тем самым облегчив себе работу. Также просмотрите видео, чтобы получить более ясную картину.

Как отрегулировать зазор между клапаном и блоком цилиндра?

1. Используем щуп толщиной 0,15 (мм). Он должен подлазить под клапан с небольшим натягом (не сильным и не слабым). Если щуп проваливается в зазор или наоборот не влазит, то с этого момента начинается регулировка клапанов на ВАЗ 2105.
2. Одним ключом ослабляем нижнюю контргайку, вторым ключом проворачиваем винт хода клапана (вверх или вниз, зависимо от результата проверки щупом).
3. Затягиваем контргайку без особого фанатизма.
4. Делаем контрольную проверку щупом на 0,15 (мм).

Надеюсь, инструкция доходчива и понятна.

Материал по теме: Замена моторного масла и масляного фильтра на Лада Приора. Какое масло выбрать и как часто менять

Дополнительная информация

После регулировки собираем все элементы двигателя на место (крышку клапанов, кожух ремня ГРМ, корпус воздушного фильтра).

Делаем пробный заезд, прислушиваемся к звуку. На этом самостоятельное обслуживание клапанов ГРМ можно считать успешно выполненным.

Обратите внимание, что ВАЗ 2105 является классикой ушедшего в прошлое советского автопрома. К классической линейке также можно отнести и ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104 и ВАЗ 2106

Начиная с ВАЗ 2107 в автомобилях используется инжекторная система подготовки горючей смеси

То есть, семерка уже к классике не относится. Порядок регулировки клапанов 2105, а также 2101, 2102, 2103, 2104 и 2106 полностью одинаков. То есть, классика настраивается по одному и тому же принципу.

Начиная с ВАЗ 2107 в автомобилях используется инжекторная система подготовки горючей смеси. То есть, семерка уже к классике не относится. Порядок регулировки клапанов 2105, а также 2101, 2102, 2103, 2104 и 2106 полностью одинаков. То есть, классика настраивается по одному и тому же принципу.

Начиная с ВАЗ 2107 настраивать работу ГРМ нужно уже по-другому. Регулировка клапанов у ВАЗ 2107 проводится на более тонком уровне. С этой работой смогут справиться только автослесаря должной квалификации. Без солидного опыта обращения с транспортом к ГРМ ВАЗов, начина с семерки, лучше вообще не лезть. Проще отогнать машину в ближайшее СТО.

Надеюсь, статья, как проводится регулировка клапанов ВАЗ 2105, оказалась полезной. Ровных вам дорог и меньше поломок.

1. Необходимый инструмент
2. Признаки нарушения зазора клапанов
3. Порядок проверки зазора клапанов
4. Регулировка зазора клапанов
5. Видео на тему: Регулировка клапанов своими руками на Жигулях

Особенностью автомобилей ВАЗ, относящихся к «Классике», а именно модели ВАЗ-2101-2107, является использование силовых установок, конструктивно очень схожих. Отличаются в основном двигатели этих моделей некоторыми техническими характеристиками. Благодаря этому многие выполняют обслуживающие и ремонтные работы самостоятельно.

Для стабильной работы силового агрегата данных авто требуется периодическая регулировка клапанов. Стоит отметить, что выполнение этой операции у двигателей ВАЗ «Классика» выполняется путем регулировки зазора между рычагом привода клапана и кулачком распределительного вала. Поскольку на «Классике» данная операция производиться одинаково для разных моделей, рассмотрим последовательность работ на примере одной модели — ВАЗ-2105

Регулировку можно проводить как на холодном двигателе так и на теплом, для этого соответственно используются щуп 0,15 или 0,20 мм.

Но для более точной регулировки клапанов работы нужно проводить на холодном двигателе.

Способ самостоятельного изготовления глушителя для авто

Для изготовления самодельного устройства понадобится отживший свое автомобильный порошковый огнетушитель. Такая модель самодельного глушителя не только эффективна, но и многократно опробована, поэтому заслуживает внимания. Для работы, кроме огнетушителя, понадобятся следующие материалы и инструменты:

• стальная двухдюймовая (внутренний диаметр) труба или два ее отрезка;
• некоторые элементы старого глушителя;
• электрический аппарат для сварки;
• сварочные электроды (1,5—2,5 мм);
• небольшая болгарка с отрезными кругами для металла.

Дальнейшие работы производятся в таком порядке:

• От огнетушителя отворачивается головка, высыпается оставшийся порошок. Отверстие расширяется до такого размера, чтобы приготовленная труба входила достаточно плотно.
• С другой стороны баллона нужно приготовить такое же отверстие, но смещенное к стенке огнетушителя.
• На конечных отрезках труб (12—15 см), тех, что будут расположены внутри, следует сделать круглые отверстия или сквозные надрезы с помощью болгарки.
• Вставляются приготовленные отрезки в баллон. При этом рассчитывается, чтобы перфорированные участки находились приблизительно по центру и напротив друг друга. Обвариваем соединения с двух сторон баллона по кругу, стараясь не прожечь металл огнетушителя.
• От отслужившего глушителя отрезаем крепежные приспособления и привариваем на самодельное изделие, рассчитав и отметив мелом место крепления к авто.
• Для проверки надежности и герметичности сварных швов можно заткнуть одну из труб надежной заглушкой, перевернуть и наполнить водой. Даже минимальных течей при этом быть не должно.
• Слив воду и продув изделие компрессором (чтобы полностью удалить остатки жидкости), можно ставить сделанный самостоятельно глушитель на авто.

Вот таким способом, затратив минимум ресурсов и немного времени, можно решить проблему, как сделать глушитель своими руками. Оборудованное таким надежным устройством авто будет работать тише, и вам не придется ежегодно тратиться на покупку новой выхлопной системы.

Как отремонтировать глушитель своими руками

Прежде чем приступать к ремонту глушителя, нужно оценить целесообразность этих действий. Не каждый автовладелец обладает навыками работы со сварочным аппаратом. К тому же, не всегда глушитель можно хорошо отремонтировать — в случаях сильного прогара лучше всего сразу менять его на новый.

Причины выхода из строя

Чаще всего глушители на ВАЗ 2106/2107 теряют свою работоспособность по следующим причинам:

• механические повреждения во время езды по неровным дорогам, удары;

• быстрые перепады температурных режимов, особенно в зимнее время, когда снаружи холодно, а внутри корпуса из-за выхлопов очень высокие температуры;

• примеси в бензине, которые выходят вместе с выхлопными газами и влияют на состояние металлических поверхностей глушителя.

Эксплуатация авто с такими повреждениями глушителя небезопасна

Однако насколько срочно нужно проводить ремонт глушителя, если вы вдруг заметили какие-то повреждения в его корпусе или чёрные выхлопы из трубы? Чем может грозить эксплуатация «Жигулей» с прогоревшим или деформированным глушителем?

Во-первых, если в корпусе любого элемента имеются отверстия, то выработанные газы будут поступать в салон. Главная опасность состоит в том, что выхлопы не имеют цвета и запаха и почувствовать их невозможно. При этом водитель начинает испытывать головные боли, тошноту и головокружение. Если находиться в салоне автомобиля с заведённым мотором длительное время, то можно потерять сознание и даже умереть.

Во-вторых, если выхлопная система не работает в штатном порядке, то снижается мощность двигателя. Это бывает особенно заметно при разгоне, старте с места или обгоне.

В-третьих, при неисправном «глушаке» мотор начинает потреблять очень много бензина. Небрежность автовладельца приведёт к тому, что глушитель будет работать всё хуже и хуже, а литраж на 100 км пути увеличиваться.

Как заварить глушитель

Чаще всего глушитель теряет свою герметичность, а потому не может выполнять работу в нормальном режиме. При этом дыры могут появляться как на самих трубах, так и на сварных швах.

Рекомендуется зачистить сварной шов и закрасить место работы термостойкой краской

Использование сварочного аппарата и металлических заплаток можно считать самым надёжным способом ремонта глушителей.

Для того чтобы заварить «глушак», нужно подготовить электроды подходящего размера (всё зависит от того, насколько большое отверстие прожжено в глушителе) и лист металла необходимой величины. После чего рекомендуется выполнять сварку максимально удалённо от края отверстий, так как истончившиеся края металла могут быстро разрушиться:

1. Очистить рваные края глушителя от ржавчины и пыли.
2. Обезжирить металл растворителем.
3. Приложить металлическую заплатку к корпусу и прихватить её в нескольких местах по периметру дыры.
4. После этого можно приступать к наложению полноценных сварных швов.
5. После того как швы застынут, рекомендуется зачистить шлак металлической щёткой.

Сварные швы рекомендуется накладывать осторожно, чтобы не прожечь корпус глушителя

Как поменять прокладку

Между основным глушителем и резонаторной частью находится армированная прокладка. Её назначение — препятствовать нагреванию резонатора, поэтому она выполняется из термостойкого металла.

После демонтажа глушителя рекомендуется менять прокладку. Это не занимает много времени, так как элемент вставляется в трубу глушителя и зажимается между её частями.

Как заменить подвесные резинки

Это, пожалуй, самая простая процедура в ремонте глушителей «Жигулей». Задняя часть трубы крепится к кузову тремя подвесными резинками. В процессе езды некоторые из них могут потеряться или же серьёзно деформироваться.

Чтобы поменять эти резинки, нужно просто загнать машину на смотровую яму или эстакаду, снять старые изделия и на их место установить новые. Некоторые автовладельцы меняют подвесные резинки без эстакады, просто подлезая под кузов с задней левой стороны.

Видео: меняем резонатор и глушитель на автомобиле ВАЗ 2106/2107

Глушитель в автомобилях ВАЗ классика не назовёшь, конечно, долговечным элементом. Однако в возможностях самого владельца своевременно производить необходимые ремонтные работы или менять «глушак» в случае необходимости. Тем более процедура максимально упрощена конструкцией самих ВАЗ 2106/2107. Поэтому любые работы с глушителем можно провести своими руками в гаражных условиях.

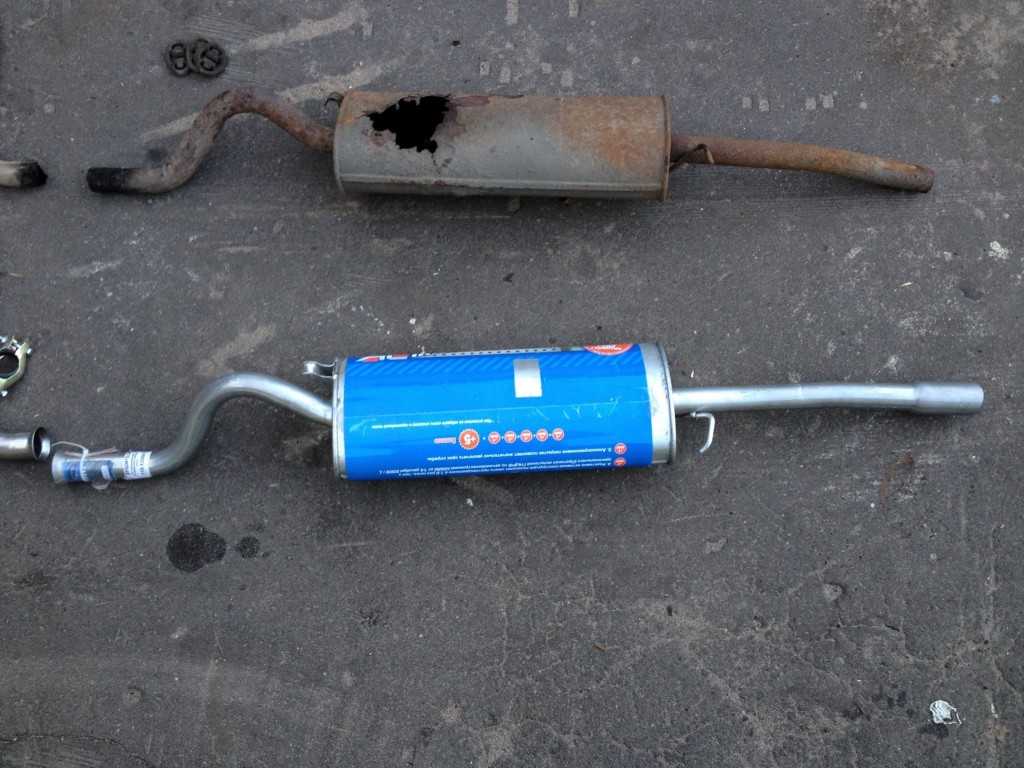

Замена глушителя на «шестерке»

Желательно поставить автомобиль на яму или эстакаду, но можно и просто приподнять левую заднюю сторону на домкрате. Главное — обеспечить себе пространство для удобного проведения ремонта. Перед началом обработайте гайки на хомуте проникающей смазкой или тормозной жидкостью, дайте немного постоять. Эти гайки находятся под высокой температурой во время работы двигателя, поэтому они наверняка прикипят к хомуту.

Установка новой детали

Для работы приготовьте молоток, небольшое зубило, ключи на 13 и плоскую отвертку. Ключом попробуйте сорвать гайки, причем обе выкручивать нет смысла. Достаточно одну полностью выкрутить, а вторую — только сорвать. Теперь необходимо вооружиться молотком и аккуратно обстучать место стыковки основного глушителя и резонатора. Это позволит в дальнейшем быстрее разъединить две трубы. Попробуйте руками или с помощью плоской отвертки разжать половины трубы.

Крепление глушителя ВАЗ проводится с помощью трех резиновых хомутов: два расположены примерно в середине бочки, по обе ее стороны, а третий находится у задней части автомобиля, непосредственно над выхлопной трубой. Из последнего для снятия нужно вынуть шплинт, а остальные два выполнены в виде крючков, поэтому проблем с ними не возникнет. В обратном порядке выполняются действия для монтажа нового глушителя, причем желательно заменить и резиновые хомуты крепления к кузову.

Как прошить ЭБУ ВАЗ 2110 своими руками

Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:

1. Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1.13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
2. Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
3. Схема подключения к блоку ЭБУ
4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
5. Для подключения можно приобрести такой разъем
6. Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
