Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Источник

Ремонт пьезофорсунок дизель в Москве

Мы работаем со всеми брендами!

Рассчитать точную стоимость ремонта

(Выберите параметры поиска и введите свои данные)

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности

Появились вопросы? Позвоните и мы все расскажем 8 (800) 551-78-60

Удобные способы оплаты! Наличный расчет / Безналичный расчет / Наложенный платеж

Доставка от двери до двери! Мы работаем с проверенными транспортными компаниями

Качественная диагностика и бесплатная гарантия на всю продукцию

Мы выполним Ремонт форсунок в любом городе!

Вы уже решили сделать заказ? Тогда звоните нам +7 (812) 988 20 02

Наши клиенты всегда довольны нашей работой!

Здесь реально ремонтируют пьезо бошевские!! Поставил отремонтированные форсунки на мой Спринтер, езжу месяц, все отлично и никаких проблем! До этого намучился, что и вспоминать не хочется. Спасибо, надеюсь, увидимся не скоро!

Спасибо, все окей, работает четко. Реально форсунки common rail caterpillar c6 никто в стране не делает. Товарищ подсказал этих ребят. Да и еще отдельное спасибо за консультации и быструю доставку. Герману привет!

Пол интернета отзывов перелопатил искал нормальный сервис ремонтирующий форсунки. Думал уже покупать новые, но нашел этот вариант – предложили отдать мне свои старые в зачет. У них были восстановленные форсунки для моей Вольвы. Вышло хорошо по деньгам.

Пару кругов по Питеру пришлось намотать и самое смешное нашел контору по ремонту рядом с домом. Два дня и готово. Голову не морочили, как обычно бывает – сделали как и договорились. Ремонтировал у них, а ставил уже сам. Катаю уже больше месяца. Вчера позвонили – спросили всё ли нормально и попросили оставить отзыв. Да не вопрос! Нате!

Признаки неисправности детали

Главная причина выхода из строя как дизельных, так и бензиновых форсунок — низкое качество топлива. Часто в таком топливе содержатся высокодисперсные примеси или вода. Всё это способно вывести из строя даже самые надёжные форсунки. Впрыск топлива будет попросту невозможен.

Вот основные признаки проблем с форсунками:

• запуск двигателя невозможен или крайне затруднён;
• мощность двигателя резко снизилась;
• двигатель работает нестабильно;
• расход топлива резко увеличился, хотя режим эксплуатации машины не изменился;
• количество дыма, выходящего из выхлопной трубы, увеличилось;
• работа мотора сопровождается характерными глухими хлопками.

Как ремонтируют

Электромагнитные форсунки

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.

Пьезоэлектрические форсунки

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

Ремонт форсунок

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

— проверка форсунки на стенде;

— демонтаж и промывка элементов;

— дефектовка и замена необходимых деталей;

— регулировка и сборка форсунки;

— измерение параметров после сборки;

— присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.

На первый взгляд может показаться что форсунка супер мега трудное устройство, но это не совсем так, — самое высокотехнологичное в ней — это зазоры между детальками, от них зависит качество ее работы, распыл в цилиндры, за что отвечает распылитель в нижней части форсы, а так же гидро плотность — за что отвечает мультипликатор с седлом и шариком, это основные изнашиваемые детали в форсунке, и чем хуже качество и смазывающие свойства топлива — тем быстрее наступает износ и ухудшается работа…О всех болячках можете почитать в интернете, основные этофорсунка льет в цилиндрфорсунка заклинилапотеря гидро плотности — влияет на всю систему в общем.

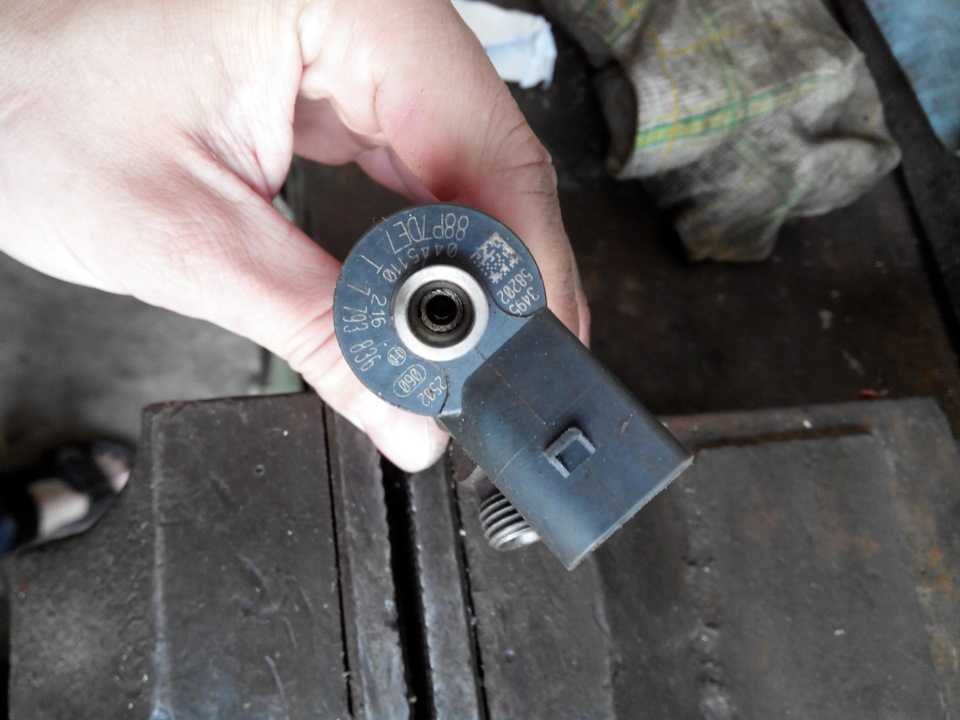

Начнем с того что я купил бу наверное не рабочую форсунку для опытов, когда у меня была ошибка по топливной системе и я грешил на форсунки — точнее на слив в обратку, у меня она была 40-45мл, по допуску допустимо 17-72мл, в идеале вообще только капли…Распылители мои пылят хорошо — это можете посмотреть тут клацНо все же, я ее купил и хотел разобрать — но не успел тк проблема решена была — топливный насос умирал и не давал давки от этого и ошибка — конечно если бы форсы не сливали так много то насос бы еще поработал.На разборке была только BMW 13 53 7 794 334 (Bosch 0 445 110 216) для евро 4у меня же стоят BMW 13 53 7 789 670 (Bosch 0 445 110 131)Устроены они практически одинаково, есть небольшие отличия наверное…Итак процесс разбора… его прочитал в интернете, но много нюансов…Откручиваем распылитель, саму иглу я не достал — наверное она закоксоваласьДалее верхняя часть, пока не добрался до гайки вс внутренним шестигранником, ее бы я открутил но там штырек — и надо спец головка или рассверленый шестигранник, так что процсс приостановлен, пока смотрите из чего состоит распылитель и электромагнитнемного котейки, уже подрос)))то бе континиум не переключайтеськак только найду или сделаю инструмент — разберу форсу далее и посмотрим потроха…

Еще сфоткал набор для ремонта шин, у друга с bmw e90. его комплектуют вместо запасного колеса) — герметик + компрессора пока принцип работы можно посмотреть на данном видео.в кратце расскажу — в рампе создано высокое давление — когда комп дает команду на впрыск — электро магнит давит на мультипликатор — тот в свою очередь на иглу распылителя — и топлива тот час разбрызгиваеться в цилиндр — при убирании импульса подача прекращается…

а вот видео переборки и регулировки шайбами — зазора электромагнита и мультика, если есть такой прибор, то можно самому производит ремонт при условии целостности рук и роста их из верхней части туловища)))

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

• В силовых установках с инжектором может стоять в корпусе бензинового насоса.
• Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

• на отечественном грузовике: КАМАЗ 740;
• чешской косолапой Татре;
• на Мане;
• и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Демонтаж дизельной форсунки ДЕЛФИ

Прежде чем извлекать форсунку из двигателя автомобиля, следует подобрать нужный инструментарий.

Необходимые инструменты:

• специальный съёмник для дизельных форсунок;
• комплект торцовых ключей;
• рожковый ключ на 36.

Последовательность демонтажа детали

Опытные ремонтники советуют при снятии форсунок действовать в такой последовательности:

1. Открывается капот автомобиля, с помощью торцовой головки снимается крышка блока цилиндров. Открывается доступ к рядам форсунок.
2. На извлекаемую форсунку надевается специальный фирменный съёмник DELPHI.

   Фирменный съёмник форсунок DELPHI надевается на форсунку

3. В гнездо съёмника вкручивается шток.

   В съёмник форсунок ДЕЛФИ вкручивается шток

4. На установленный шток накручивается гайка.

   Гайка на 36 накручивается на шток съёмника DELPHI

5. Полученная конструкция аккуратно выкручивается с помощью рожкового ключа на 36. Форсунка извлекается из гнезда.

   Открученная форсунка ДЕЛФИ вынимается из гнезда вручную

Замена клапана форсунки

Это наиболее приемлемая и эффективная мера, направленная на полное устранение неполадок и дефектов данного узла. Но учтите: лучше, чтобы замена клапанов на форсунках Delphi производилась на СТО и исключительно опытными профессионалами. Если же вы не желаете пользоваться услугами автомехаников, то можете попробовать произвести все манипуляции самостоятельно.

Стандартно, данный процесс состоит из таких этапов:

• Демонтаж форсунки.
• Разборка узла на комплектующие.
• Размещение всех элементов в ванночке с соляркой. Стерильность превыше всего. Дальнейшая работа ведется в перчатках!
• Извлекаем старый клапан.
• Собираем форсунку, устанавливая новые запчасти.
• Протираем колодцы в моторе, чтобы исключить попадание грязи и пыли в отремонтированный узел.
• Производим монтаж форсунки.

Учтите: сразу после ремонта мотор будет работать неровно. Обычно данный дефект длится не более 30 – 40 минут. Затем, двигатель начнет исправно функционировать.

Замена клапана форсунки Delphi своими руками – сложный процесс, требующий наличия солидного количества инструментов для сборки и разборки двигателя. Малейшая ошибка – и появятся люфты, зазоры и прочие дефекты. Поэтому проще сразу обратиться к профессионалам.

Источник

Ремонт дизельных форсунок своими руками

Ремонт дизельных форсунок своими руками

Форсунка является главным сегментом топливной системы дизельного двигателя.Для автомобилистов наверняка известны такие неблагоприятные случаи, как: увеличение расхода топлива, низкая мощность двигателя, которые в процессе эксплуатации автомобиля неизбежны.

Экономия – это то, на что обращают внимание большинство автомобилистов с дизельными двигателями. Однако, высокая стоимость современных элементов систем питания дизелей не каждому по карману

Сдача форсунок в дизель-сервис – один из популярных методов решения проблемы. Многие автомобилисты не умеют и не хотят ремонтировать дизельные форсунки своими руками.

В этой ситуации придётся расплачиваться не маленькой суммой денег. Безусловно, такой способ будет наиболее эффективным, однако иногда транспортировать сломанную машину в сервис технического обслуживания предоставляется невозможным (например, когда неудача постигнута в дороге).

Поэтому мы расскажем, как сделать ремонт дизельных форсунок своими руками

без помощи автомехаников и большой тратой денег.

Для ремонта дизельных форсунок

нужно помнить, что при простой замене распылителя в форсунке, когда отвертел нужную гайку, заменил распылитель и прикрепил гайку обратно, вы напрямую подвергаетесь опасности испортить форсунок ещё больше и его качество может значительно испортиться.

Поэтому такой метод лучше не использовать. Производители отмечают, что менять форсунки оптимально в среднем каждые 100000 – 15000 км. Следует отметить, что наиболее популярными причинами неисправностей форсунок являются: изнашивание, коррозия или загрязнение.

Важно знать, что форсунка Delphi оснащена конструкциями, которые намного надёжнее и долговечнее по сравнению с форсункой Bosch

Ремонт дизельных форсунок Bosch своими руками

На протяжении большого количества времени производители

топливного оборудования Bosch не информировали о возможном ремонте форсунок, при этом лишь накапливали и создавали их сбор, ремонтировали, а затем благополучно продавали.

В результате форсунки имели высокую стоимость, при этом качество их было отличным. Потом Bosch сделал информацию о ремонте доступной для всех, таким образом, было организовано сервисное обслуживание.

Форсунка Bosch относительно легко поддаётся ремонтным работам, так вы значительно сэкономите ваши денежные расходы.

Распылители лучше менять в процессе ремонта, но бывают случаи, когда достаточна чистка с помощью ультразвука.

При ремонте дизельных форсунок Bosch необходимо пустить движение шарика и электромагнита.

Интересно! Дополнительный обогреватель автомобиля, тут!

Зазоры поддаются регулированию благодаря функционированию шайб. Движение шарика составляет примерно от 0,03-0,07 мм (это зависит от модели форсунки). Затем опираясь тесту плану, устанавливается ход электромагнита. Следует отметить, что без профессионального оборудования верно сделать регулировку будет намного сложнее.

Ремонт дизельных форсунок Delphi своими руками

Delphi форсунки используются среди большинства как легковых, так и грузовых автомобилей.

Сразу установим, что форсунка Delphi сложнее поддаётся починке. В этом случае менять придётся 2 основные составляющие: клапан и распылитель, а приобрести их не так просто, придётся заказывать.

Особенность состоит, в том, что вы значительно сэкономите на ремонте, поскольку средняя стоимость форсунки почти в 2 раза выше, чем её ремонт, после которого форсунка будет работать как новая.

Чаще всего, из строя выходит сам клапан, в нём находиться вертушек, передвигающийся вверх-вниз, тем самым перекрывая каналы. В большинстве случаев, на нём деформируется напыление, вертушек может стать не на своё место, в результате он не функционирует как прежде и форсунка сливает в обработку и клапан становится не исправным.

Важно знать, что Delphi оснащена конструкциями, которые надёжны и долговечны в несколько раз по сравнению с форсункой Bosch. Подводя итоги, отметим, что, при ремонте своими руками форсунка нужно смотреть на фирму

Так, ремонт дизельных форсунок Bosch своими руками сделать намного легче и быстрее

Подводя итоги, отметим, что, при ремонте своими руками форсунка нужно смотреть на фирму. Так, ремонт дизельных форсунок Bosch своими руками сделать намного легче и быстрее.

В то время как форсунок Delph требует временных затрат.

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

Это интересно: Системы климат-контроля становятся универсальными

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

• при подаче топлива под определённым давлением форсунка должна открываться;
• до открытия форсунок топливо из распылителя вытекать не должно;
• распыление должно быть равномерным;
• при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

• тиски;
• ёмкость с чистым топливом;
• накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
3. С корпуса форсунки сливается оставшееся топливо.
4. Извлекается из упаковки и промывается новый распылитель.
5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
6. Форсунка собирается, затягивается гайка.
7. На стенде проверяется работоспособность форсунки.
8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Важные моменты

Существует несколько нюансов, которые обязательно следует учитывать при разборке форсунки. Если этого не сделать, простейшая процедура замены клапана может доставить водителю массу проблем:

• разбирать форсунку следует на ровном столе, который хорошо освещается, причём источник света должен находиться не за спиной автовладельца, а перед ним;
• на стол необходимо постелить чистый лист бумаги или белую салфетку (на ней мелкие детали форсунки будут отлично видны и не раскатятся);

Форсунка DELPHI, разобранная на чистом листе бумаги

Медицинский пинцет, которым удобно извлекать возвратные пружины из клапанов форсунок

Снять форсунку и заменить на ней обратный клапан вполне по силам даже начинающему автовладельцу. Всё, что для этого нужно — фирменный ремкомплект DELPHI и немного терпения. Что касается опытных автовладельцев, то у них ремонт одной форсунки отнимает не более 30 минут.

Ремонт составляющих деталей дизельной системы требует определенных знаний. Эта топливная система характеризуется работой форсунка, как одного из главных компонентов.

Аналоги Delphi представляют собой целое семейство многофункциональных механических изделий. Их задача: адаптация для использования в широком диапазонном разнообразии техники. Само устройство отвечает за максимальную способность точной регулировки впрыск топлива под высоким давлением. Выбор в пользу производителя предоставляет ряд преимуществ:

• доступность кованых конструкций кузова;
• давление впрыска до 2000 бар;
• гибкость конфигурации;
• проверенная надежность и долговечность;
• доступ к разнообразным вариациям сопла;
• экономичность технологии;
• соответствие современным экологическим нормам.

Имеющийся опыт в технологии высокого давления впрыска топлива помог компании разработать несколько инновационных изобретений для удовлетворения потребностей клиентов. Современным комплектациям дизельных двигателей характерна топливная система Common rail. Ей свойственно: высокий уровень производительности и экологичности. А качественный ремонт форсунок этого образца – непростая задача.

Для автомехаников вторичного рынка появление этой технологии внесло некоторые сложности в их работу. Механику необходимо ориентироваться в характерных кодах, которые и отличают комплектации форсунок. Какова значимость каждого кода и их значения?

Купить клапан Delphi здесь

Под данным термином подразумевают ремонт, очистку и восстановление этих комплектующих. Учтите: производитель настаивает, что клапан – не более чем расходный материал, требующий исключительно замены. Но механики, методом проб и ошибок, смогли найти ряд способов и средств, благодаря которым притирка клапана форсунки Delphi 28239294 9308 621c стала возможной.

Итак, начать необходимо с демонтажа основного элемента системы подачи горючего. Форсунка находится в труднодоступном месте, поэтому снимать ее следует максимально аккуратно. Это касается и разборки самого узла

Все болтики откручивайте осторожно, чтобы не повредить и не расшатать резьбу. Разъединив все комплектующие, извлекаем «виновников» поломки. Производить все манипуляции следует в чистом помещении и с использованием солярки

Это обезопасит запчасти от проникновения пыли

Производить все манипуляции следует в чистом помещении и с использованием солярки. Это обезопасит запчасти от проникновения пыли.

Теперь о главном. Перед тем, как притереть клапан форсунки Делфи, необходимо уточнить параметры узла: гигроплотность и уровень давления впрыска. Ведь итоговый результат должен соответствовать требуемым параметрам. В противном случае, вы легко доведете авто до замены форсунки.

Под понятием притирки подразумевается восстановление плотности и устранение борозд. Для ее проведения вам потребуется специальная притирочная паста и наждачная бумага. Первая заполнит образованные щели, а последняя – избавит от шероховатостей, которые препятствуют нормальной работе узла. Доверять выполнение такого ремонта лучше мастерам. Также не стоит забывать, что притирка обратного клапана форсунки Делфи – временная мера. Сведения о сроке службы таких деталей весьма противоречивы. Некоторые утверждают, что авто не проездит более суток, другие же упорно доказывают, что машина нормально работает до 50 000 км пробега.

Вывод очевиден: притирка – сомнительное мероприятие, качество и эффективность которого не доказаны. Даже производитель настаивает на том, что клапан – расходный материал, не подлежащий восстановлению и требующий замены. Поэтому его ремонт выбирают лишь при нежданной поломке, в качестве временной меры до покупки новой комплектующей, или же перед продажей поддержанного автомобиля.

Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности форсунок:

• простые;
• электроуправляемые.

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

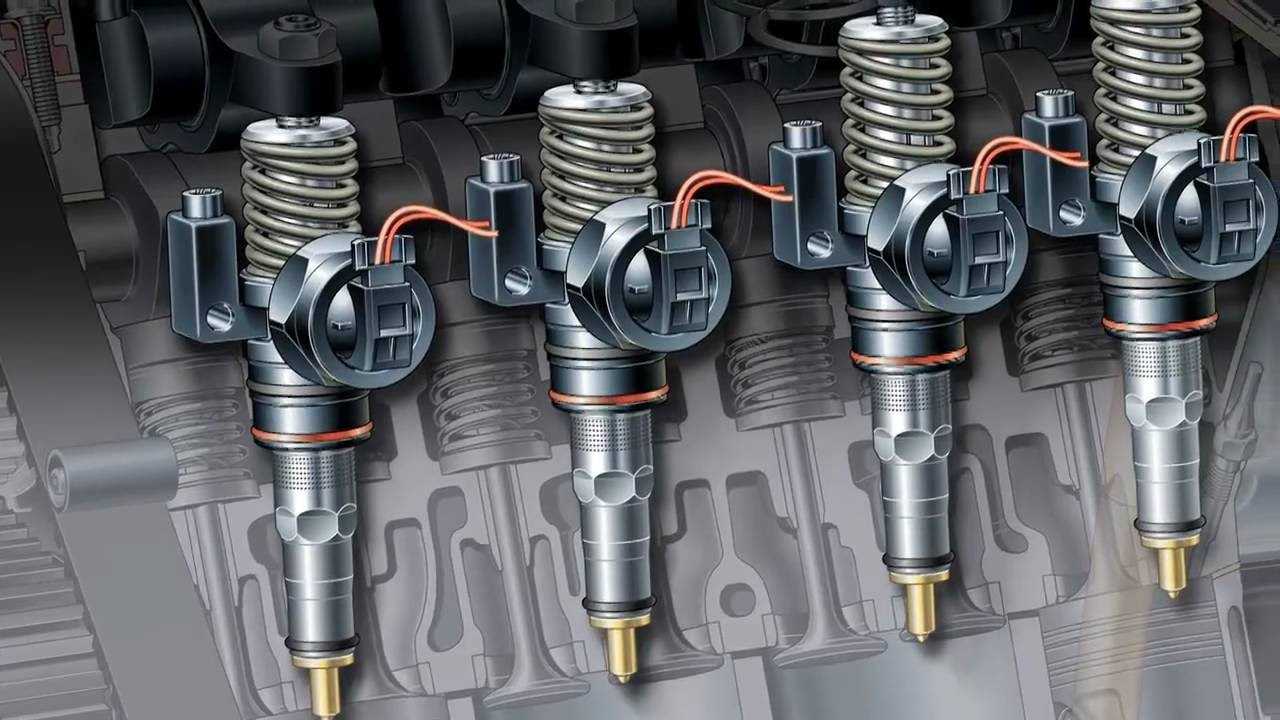

Устройство насос-форсунки

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.
