Можно ли подключить светодиодную ленту к аккумулятору

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

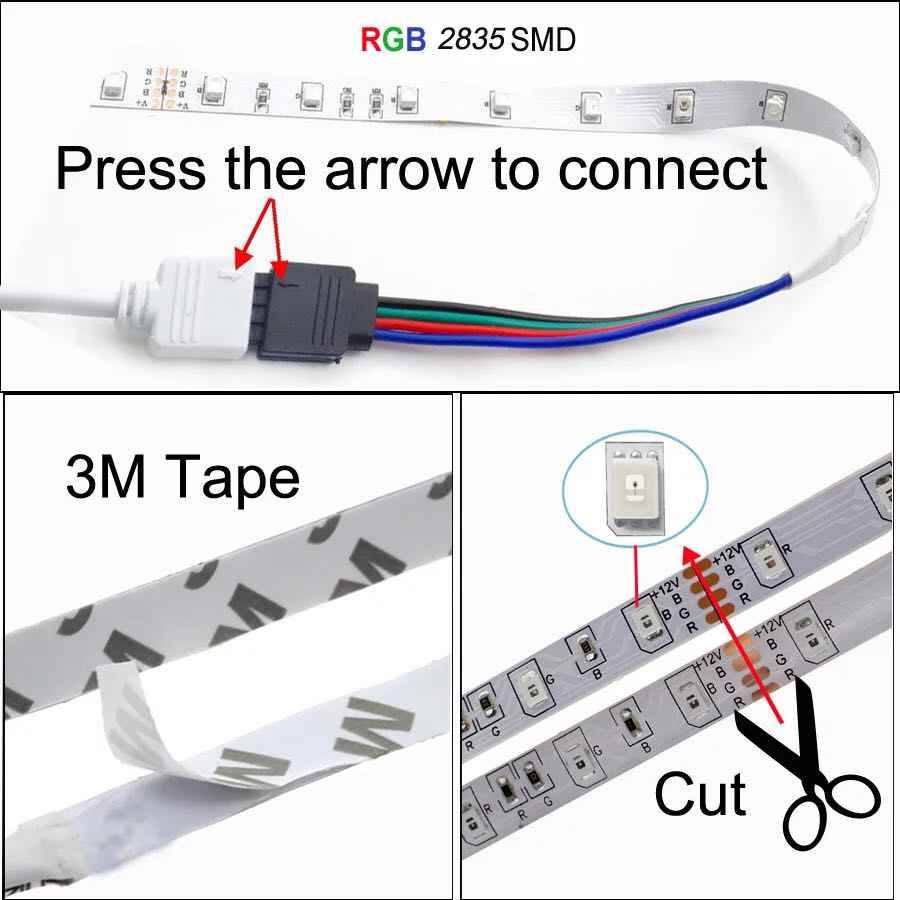

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Светодиоды – что это

Светодиоды представляют собой транзисторы, покрытые подложкой, которые излучают свет при подаче тока.

Сейчас читают

Большой и люксовый RAV4: новая Toyota Harrier представлена…

В каких случаях можно выезжать на вафельную разметку, не…

Из-за динамики конструкции светодиоды создают больше светового потока на ватт, чем традиционные лампы накаливания, при этом используется лишь небольшая часть электрической мощности. Светодиоды не расходуют энергию, из-за этого они относительно прохладны на ощупь. И в отличие от традиционных лампочек, во время использования нет нити накала.

Монтаж светодиодной ленты

Перед тем как устанавливать подсветку ног в автомобиле своими руками, следует определиться, где вы будете крепить саму ленту.

Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.

После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.

После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.

Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.

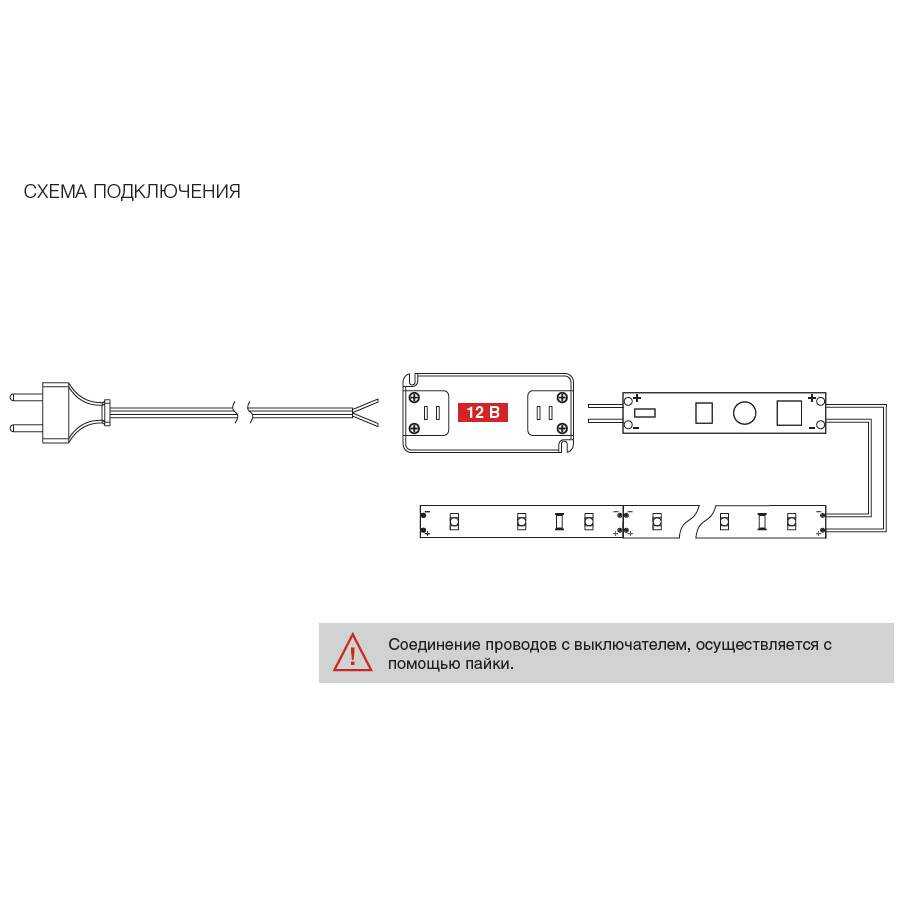

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

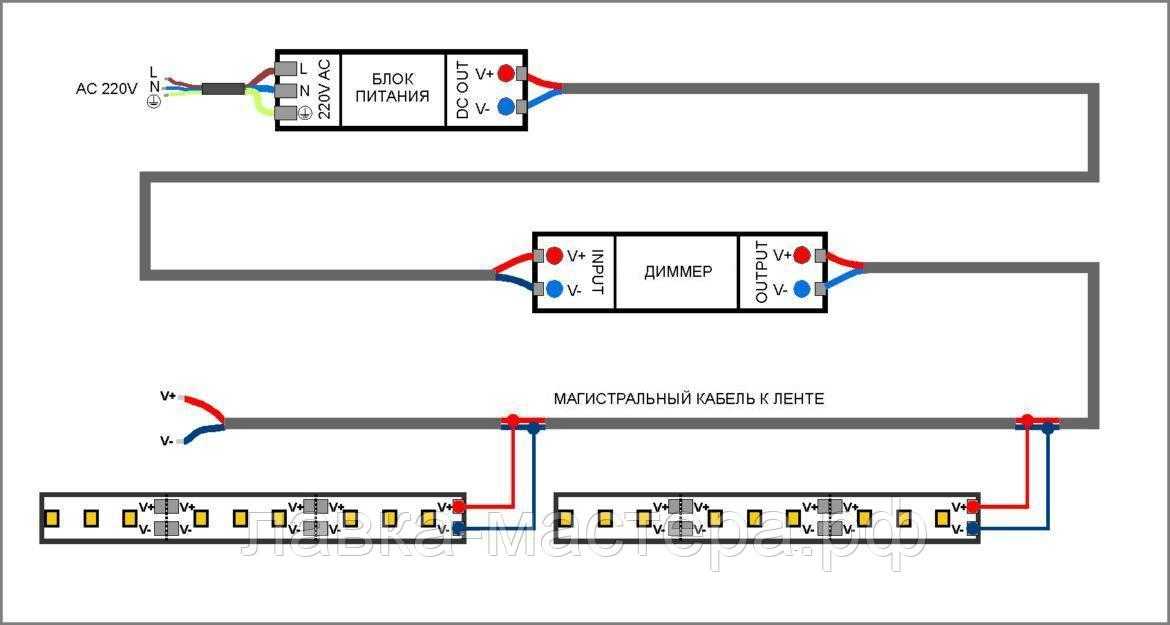

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Виды и типы

Продукты можно классифицировать по различным признакам: по размеру светодиодов и их плотности, потребляемому напряжению, цветам свечения и даже степени защищённости от пыли и влаги. Рассмотрим каждый из видов подробнее.

Размер светодиодов

Современные светодиодки для автомобилей имеют маркировку SMD, которая расшифровывается как Surface Mounted Device. В переводе с английского это означает «прибор, которые монтируется на поверхность». Рядом с аббревиатурой указывается число, обозначающее соотношение сторон. Чаще всего в продаже встречаются светодиоды следующих размеров:

• SMD3528 — параметры диода 3,5 на 2,8 мм;
• SMD3010 — параметры диода 3 на 1 мм;
• SMD5050 — параметры диода 5 на 5 мм.

Цифры в маркировке светодиодов обозначают их параметры

Плотность светодиодов

Чуть раньше мы говорили о конструкции ленты светодиодов, упоминая тот факт, что на 1 м подложки приходится обычно 30 элементов. Этот вариант самый распространённый, так как обладает оптимальным по яркости. Продукты с более плотным расположением диодов могут отвлекать водителя, если они находятся внутри салона. А вот для внешней отделки вы можете выбрать любой из приглянувшихся вам видов.

Учтите, что при увеличении количества элементов общее напряжение ленты увеличивается прямо пропорционально.

• 30 диодов SMD5050 на 1 м — 7,2 Вт;
• 60 диодов SMD5050 на 1 м — 14,4 Вт;
• 120 диодов SMD5050 на 1 м — 28,8 Вт;
• 240 диодов SMD5050 на 1 м — 57,6 Вт.

При этом последний вид, как правило, имеет два ряда диодов, а питается от напряжения 24 В.

Светодиоды могут располагаться по 30, 60, 120 и 240 штук на метр

Цвета свечения

Тут всё просто: диоды могут быть белыми, причём как с холодной, так и с тёплой температурой света (при этом самый тёплый цвет становится жёлтым), а также синими, зелёными и красными. Причём ленты могут быть одного постоянного цвета, а могут менять их, оставаясь в спектре RGB.

Ленты могут иметь постоянный цвет, а могут менять их

Пыле- и влагозащищённость

Несмотря на малый размер, светодиодная лента всё же является электротехническим устройством, а значит на неё могут оказывать негативное влияние излишняя влажность, а также попадание пыли и влаги. При этом ленты выпускаются с различной степенью защищённости, которая обозначается аббревиатурой IP и имеет числовое обозначение.

• IP20 — самая незащищённая разновидность устройства, применять которую можно лишь в благоприятных условиях;
• IP65 — средняя по степени защищённости лента, покрытая тонким слоем эпоксидной смолы;
• IP68 — наилучшая степень защищённости устройства, которая обеспечивает бесперебойное использование даже в самых неблагоприятных условиях.

Защита в последнем типе обеспечивается благодаря плотной силиконовой оболочке. Благодаря ней такую ленту можно использовать для украшения элементов кузова, бампера и даже дисков автомобиля: грязь и вода ей не страшны. А вот первый тип можно использовать исключительно внутри салона, да и то не в каждом месте. Второй тип является оптимальным по степени защиты, условиям применения и цене.

Ленты могут быть открытыми или защищёнными

Видео по подключению светодиода к сети в автомобиле

. а теперь чтобы вам было легче прикинуть какой номинал сопротивления нужен и какой мощностью для вашего конкретного случая, можете воспользоваться калькулятором подбора резистора

Те, кто сходу пожелает напомнить про 12 вольт, пусть идут лесом – причина моего вопроса вовсе не маразм (это в сторону Vlad_Petr

иTadas а, упреждая их «безусловные» рефлексы), тут есть техническая подоплёка. В принципе, я уже ставил этот вопрос в теме «Светодиодное освещение», но во-первых, обсуждение там получилось невнятным, а во-вторых, найти там что-то нужное, когда тема разрослась до размера более 200 страниц, не представляется возможным. Такую всеобъемлющую тему надо разбивать на более мелкие, что и делаю. Итак, начнём с 12 вольт. 1. При таком напряжении получается приличный недобор по мощности. У меня 5-метровые ленты со штатной мощностью 4,8 Вт/м и штатным током 2 ампера потребляли почему-то около 1,3. Правильные 2 ампера выходят только при напряжении около 13, светимость при этом чуть ли не вдвое выше, чем при 12. 2. Гасящие резисторы групп диодов тоже показывают, что ток по 20 мА на группу не получается при 12 вольтах. Посчитайте сами, их номинал – 130 ом, а напряжение на каждом диоде при 20 мА – около 3,4. 3,5 вольт. 3. Ещё один довод – падение вдоль ленты. Если диоды с запиточного конца с грехом пополам ещё светят и при 12, то с противоположного конца имеем не свет, а жалкое его подобие. Вывод – надо повышать. Вот только насколько. 4. И наконец, штатные БП для лент: у них нет регулировки, да ещё зачастую указан допуск на выходное напряжение – например, 12 в +/- 2%. Получается, что параметры ленты и параметры БП вступают в противоречие, поскольку от штатного БП штатную мощность ленты никак не получить. Понятное дело, с таким питанием имеем выигрыш в долговечности диодов, но ведь некоторым нужна не долговечность, а нормальный свет.

Неправильный вывод. Надо запитать ленту с двух концов а то ещё и посередине подключить. От одного БП параллельными толстыми подводами. Напряжение подавайте любое, сколько не жалко Раз долговечность не нужна

причина думпаю в том что ленты расчитаны на питание от акб напряг которого 13.8

И правильно, бо как правило при 12в будет недобор по току, а след и яркости свечения даже на коротких лентах. Желательно точно определиться с маркой диодов на ленте.. их рабочим током при котором и получается максимальная отдача.

Некогда пытал, но короткие.. порядка 30мА на диод получал лишь при напряжении около 14в.. при снижении до 13в яркость снижалась но почти незаметно.. ток на диод при 13в уж не помню.. При 12 яркость снижалась заметно.. а светились и при 8-9 в..но лишь светились Точно какие токи на диод..при каких напряжениях получались уж не скажу.. давно было, и эксперимент проводился лишь ради интереса.. чи от нехр. делать.

Вот чел пишет. но для какой ленты с какими диодами, хрен его > . Изменение будет незначительное, так как в светодиодной ленте установлены токоограничителтные резисторы. Подсчитаем и получаем: При 15В – ток одного светодиода 35мА. При 10В – ток одного светодиода 25мА. Разница по яркости (она меньше чем по току) при этом не более 10%.

Но и определять на глаз отдачу без люксметра..эт же «глазная точность» Да и БП желательно с регулируемым напряжением, лишь тогда и можно будет вогнать диоды в раб. режим, но и то не на всю длину в 5м, если питать лишь с одного конца.. Однако..теория, точнее что..да как получали.. пусть уж практики рассказывают, что получается по току.. яркости по люксметру от массово продающихся 12 вольтовых.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

https://youtube.com/watch?v=UKWm6RBg6wM%3F

Источники — //cable.ru, Кабель.РФ

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Меры предосторожности при монтаже

В ходе монтажа светодиодной ленты в машину рекомендуется соблюдать ряд следующих мер предосторожностей:

Перед началом работ с автоэлектрикой обязательно отключать аккумулятор, разъединив провода от клемм.
Лед-полоска должна выбираться строго с условиями эксплуатации по степени защиты от сырости.
Располагать подсветку в салоне машины необходимо так, чтобы она не ослепляла водителя.
В ходе монтажа светодиодные ленты должны изгибаться только в рамках, установленных производителем, чтобы не повредить их.
Для пайки допустимо применять паяльник небольшой мощности.
Общая длина последовательно соединенных отрезков лед-полоски не должна превышать 5 метров, в противном случае нужно использовать параллельное подключение.
В ходе подсоединения лент важно соблюдать полярность контактов.
Применение в схеме стабилизатора сделает работу подсветки более качественной и продлит срок ее службы.
Если в цепи применяется блок питания, его мощность должна быть выше на 25% суммарного аналогичного показателя для всех лэд-элементов.
Между лентой и металлическим корпусом машины должна находиться изоляционная прокладка.
Все отверстия для крепежа подсветки в автомобильном кузове обязательно должны обрабатываться антикоррозийным составом.
Перед запуском системы питания нужно удостовериться в правильности собранной схемы.

Алгоритм установки и подключения

Монтаж целостной конструкции светодиодной подсветки рекомендуется начинать в удобных условиях на отдельном столе:

1. Сначала припаять конденсатор к плафону на то место, куда вставлялась раньше лампочка (+ присоединить ближе к выключателю, а – к обратной стороне).
2. Обжать концы светодиодной ленты и обычные концы провода с помощью клемм.

В итоге получится плафон с конденсатором и проводами с клеммами «мама» на концах, два провода для подключения плафона к сети с клеммами «мама», а также лента с разными клеммами.

На следующем этапе следует подключить провода к плафону. Здесь главное – не перепутать полярность. После подсоединения с помощью блока питания проверить конструкцию.

Убедившись в работоспособности ленты, можно приступать к монтажу на автомобиль. Можно установить ленту по периметру лобового окна. Провод питания от плафона пойдет под пластиковой панелькой.

Установку нужно проводить в следующем порядке:

1. На первом этапе с левой стороны стекла демонтировать вертикальную пластиковую панель с левой стороны стекла.
2. Здесь находятся провода, идущие от плафона. С помощью многофункционального тестера определить их полярность.
3. После этого следует укоротить провода до оптимальной длины так, чтобы не было провисания. Установить на «+» цветной провод, а бесцветный кабель – на «минус». Теперь проводка готова.
4. С помощью герметика закрепить светодиодную ленту по периметру лобового стекла.
5. Проверить работоспособность ленты, надеть на клеммы термоусадку.
6. На следующем этапе установить плафон, подключив его с одной стороны к ленте, а с другой – к питанию.
7. Все контакты тщательно заизолировать, закрепить плафон.

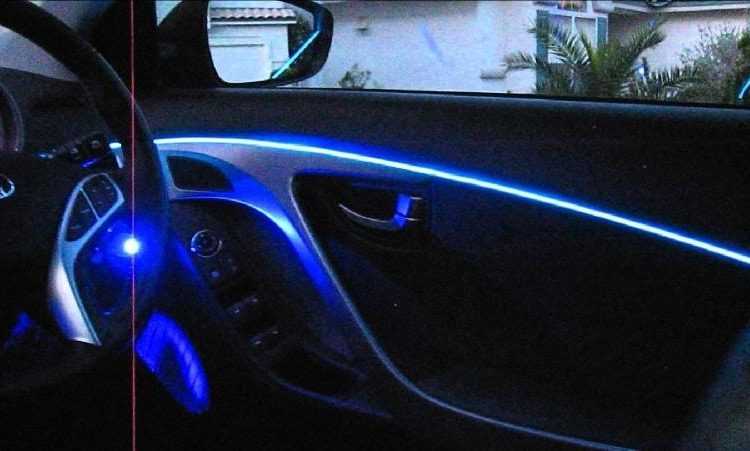

Красивая подсветка салона готова. Таким образом, украсить салон качественной подсветкой может любой владелец автомобиля, даже не обладая специальными навыками и умениями.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Монтируем светодиодную ленту своими руками

Снаружи на машину

Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).

Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

Светодиодная лента с боковым свечением

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.

На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.

Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.

В салоне авто

Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:

Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии.

Подсветка приборной панели машины

Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты

Подсветка ног под торпедой

Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери.

Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).

В салоне автомобиля светодиодную ленту можно крепить на собственное клеящееся покрытие. Место установки обезжириваем и дополнительно фиксируем крепление термоклеем, как показано ниже.

Руководство по подключению

Теперь предлагаем узнать, как осуществляется включение светодиода после подключения плюса и минуса, какую схему для этого использовать можно, а какую — нельзя.

1. Правильная схема подключения светодиода

2. Неправильная схема для подключения плюса и минуса

В случае с автомобилем, двенадцативольтовая бортовая сеть позволяет реализовать большие возможности в плане подключения плюса и минуса. Если производится реализация схемы в авто, то она может быть последовательной по три элемента. Большее количество деталей, как правило, в сеть уже не включаются, поскольку необходимо помнить о снижении уровня напряжения под нагрузкой. К примеру, если оно даже снизится незначительно, на один вольт, до 11 В, то это может стать причиной большой потери потока света. При обустройстве схемы и подключении плюса можно использовать резистор, но если его нет под рукой, то специалисты рекомендуют применять в таких случаях низковольтный драйвер.

Его использование обусловлено тем, что он также функционирует от двенадцативольтовой сети и также он оснащается специальным регулятором напряжения на выходе. Кроме того, драйвер должен иметь и настройку ампер, что позволит оптимально распределить ток и обеспечить качественное освещение. Кроме того, его конструкция значительно проще, чем если сравнивать с подключением к бытовой сети, такая цепь исключает необходимость использования дополнительного трансформатора, только дроссель.

Как известно, несмотря на то, что автомобильная электроцепь имеет 12 вольт, при запущенном моторе параметр напряжения может варьироваться в районе 13.5-15 вольт. Однако, если в системе происходят скачки, то этот параметр может увеличиться до 30 вольт. При отключенном силовом агрегате уровень напряжения должен составлять в районе 12-13 вольт, в данном случае все зависит от того, насколько заряжена аккумуляторная батарея.

Так что при обустройстве схемы в любом случае нужно использовать стабилизатор либо стабилизированный блок питания. Тем более, что продукты китайского производства с трудом переносят скачки напряжения, поскольку в целом качество проводника на кристалле оставляет желать лучшего. Если же вы используете более качественные, фирменные варианты источников освещения, то они могут функционировать и без стабилизаторов, для них это безопасно (автор видео — канал KAR AutoCity).

Процедура установки диодных элементов в автомобиль может отличаться, в зависимости от того, какую схему вы хотите обустроить и как вы ее будете подключать.

Ниже представлен универсальный вариант этапов сборки, который позволит вам правильно все сделать:

1. Перед тем, как производить сборку, ознакомьтесь с технической документацией. Вы должны точно знать характеристики источников освещения, в частности, сколько вольт в вашей цепи будет подавать каждый LED.
2. Следующим этапом будет составление схемы подключения. Вариантов таких схем в Сети достаточно много, вы без проблем сможете найти что-то для себя. При составлении схемы учтите напряжение питания в электросети.
3. Далее, вам необходимо будет вычислить уровень потребляемой мощности цепи в целом.
4. Когда вы сделаете это, необходимо будет подобрать либо стабилизатор, либо соответствующий блок, либо драйвер, который подойдет для вашей электросхемы по мощности. Также не лишним будет правильно рассчитать резистор на тот случай, если вы планируете использовать питание со стабилизированным напряжением.
5. Затем вам нужно найти правильную полярность на элементах источников освещения. Вы должны точно знать, где плюс, а где — минус. Используя паяльник и расходный материал (олово, канифоль), припаяйте провода к плюсу и минусу, после чего можно подключить источник питания (то есть кабель от бортовой сети). Подключение в данном случае будет зависеть от ваших целей — если вы хотите, чтобы освещение работало при включенном зажигании, то нужно протянуть кабель именно от зажигания.
6. После того, как провода будут припаяны, необходим надежно и плотно вмонтировать диодные элементы на радиатор и зафиксировать их. Далее, собранная конструкция подключается к бортовой сети авто. Если при подключении ничего не перегорело, то проверьте на всякий случай параметр потребления энергии, нагрев диодных элементов, а также ток, который они потребляют. Если ток оказался более высоким или более низким, чем вы планировали, то этот показатель следует подкорректировать. Учтите, хоть диоды и нормально переносят вибрации и удары, все компоненты схемы должны быть надежно зафиксированы. Это позволит предотвратить неисправности в работе источников освещения, а также появление посторонних звуков, обусловленных тряской незакрепленных элементов.

Основные выводы

Чтобы правильно подключить светодиодную ленту в машине, необходимо подобрать ее исходя из таких параметров, как:

1. Степень защиты от воды и пыли – IP-индекс.
2. Размер лед-кристаллов.
3. Плотность диодов на 1 метр длины.
4. Мощность.
5. Оттенок светового потока.
6. Рабочее напряжение.

Прежде чем начать монтажные работы, нужно точно спланировать, сколько и каких отрезков ленты и в каком месте будет установлено. Также нужно подготовить все необходимые расходники и инструменты. Подключить светодиодную ленту в машине легче всего через прикуриватель. Для стабильности ее работы и сохранения долговечности в схему нужно установить резистор или линейный, а лучше импульсный стабилизатор напряжения. В ходе работ нужно соблюдать правила безопасности.

Предыдущая

Автомобильный светКак собрать стабилизатор напряжения на 12 В для авто своими руками

Следующая

Автомобильный светЗамена лампы ближнего света на Лада Ларгус: советы по выбору и пошаговая инструкция
